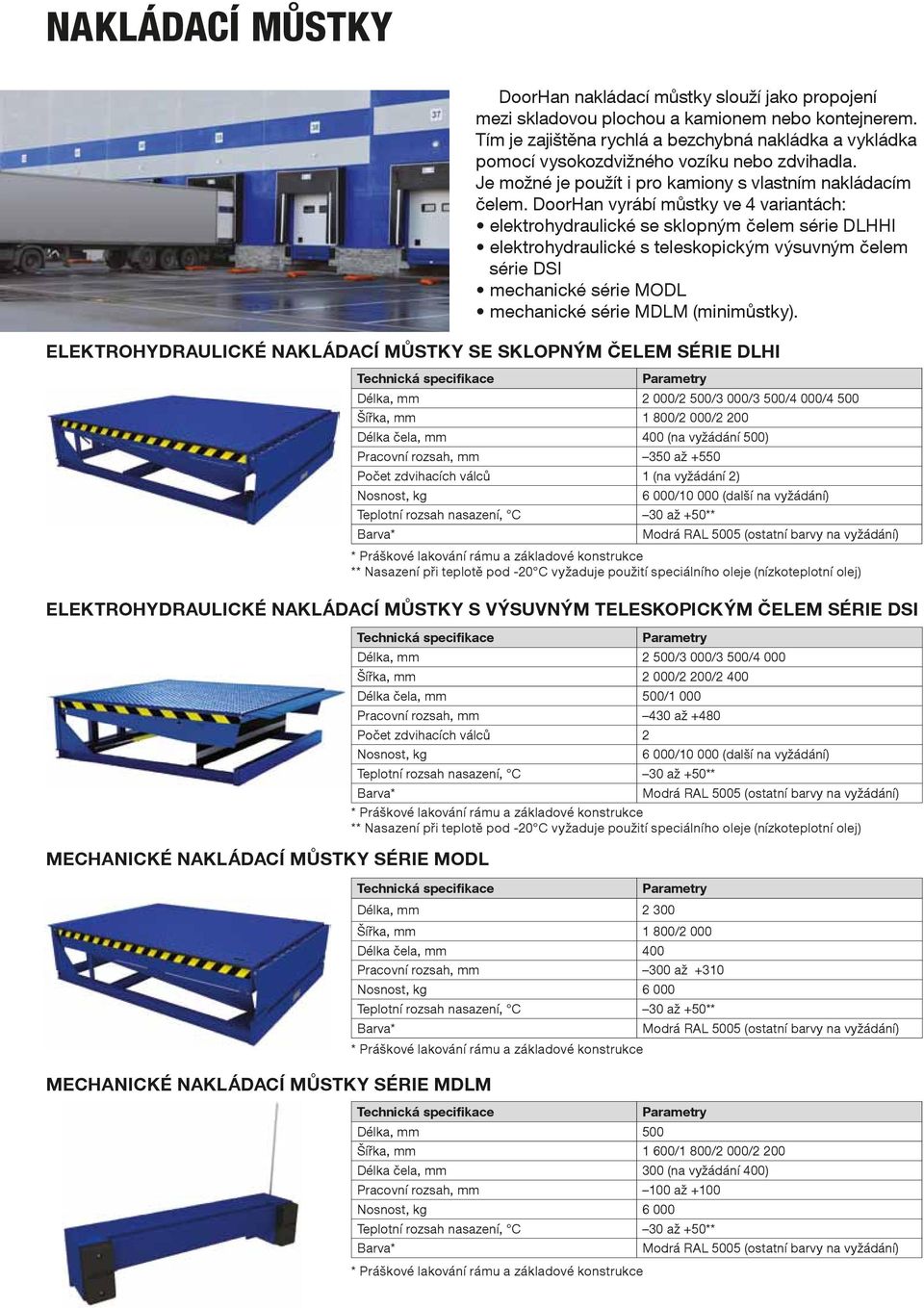

2 Nakládací můstky Elektrohydraulické nakládací můstky se sklopným čelem série DLHI Délka, mm 2 000/2 500/3 000/3 500/4 000/4 500 Šířka, mm 1 800/2 000/2 200 Délka čela, mm 400 (na vyžádání 500) Pracovní rozsah, mm 350 až +550 Počet zdvihacích válců 1 (na vyžádání 2) Nosnost, kg 6 000/ (další na vyžádání) Elektrohydraulické nakládací můstky s výsuvným teleskopickým čelem série DSI Délka, mm 2 500/3 000/3 500/4 000 Šířka, mm 2 000/2 200/2 400 Délka čela, mm 500/1 000 Pracovní rozsah, mm 430 až +480 Počet zdvihacích válců 2 Nosnost, kg Mechanické nakládací můstky série MODL 6 000/ (další na vyžádání) ** Nasazení při teplotě pod -20 C vyžaduje použití speciálního oleje (nízkoteplotní olej) Délka, mm Šířka, mm 1 800/2 000 Délka čela, mm 400 Pracovní rozsah, mm 300 až +310 Nosnost, kg Mechanické nakládací můstky série MDLM ** Nasazení při teplotě pod -20 C vyžaduje použití speciálního oleje (nízkoteplotní olej) Délka, mm 500 Šířka, mm 1 600/1 800/2 000/2 200 Délka čela, mm 300 (na vyžádání 400) Pracovní rozsah, mm 100 až +100 Nosnost, kg DoorHan nakládací můstky slouží jako propojení mezi skladovou plochou a kamionem nebo kontejnerem. Tím je zajištěna rychlá a bezchybná nakládka a vykládka pomocí vysokozdvižného vozíku nebo zdvihadla. Je možné je použít i pro kamiony s vlastním nakládacím čelem. DoorHan vyrábí můstky ve 4 variantách: elektrohydraulické se sklopným čelem série DLHHI elektrohydraulické s teleskopickým výsuvným čelem série DSI mechanické série MODL mechanické série MDLM (minimůstky).

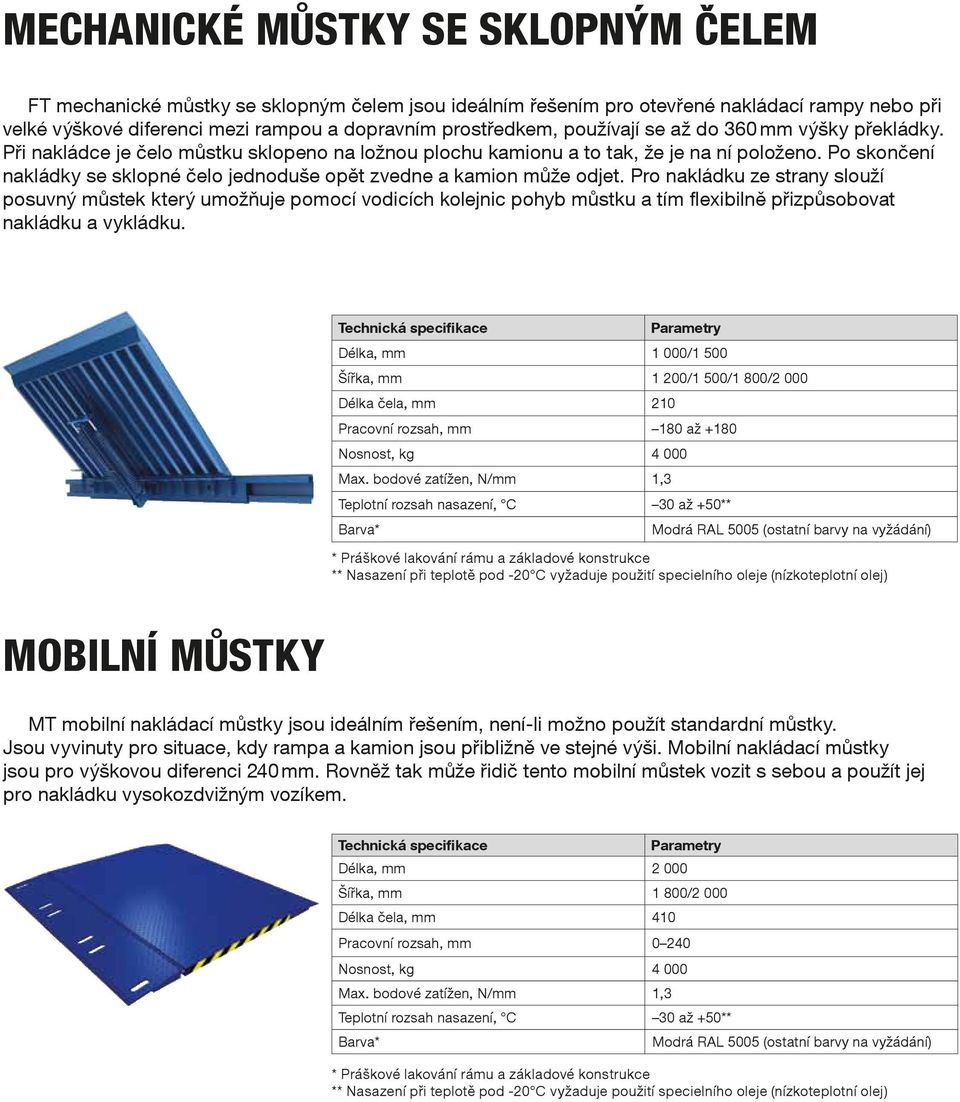

3 Mechanické můstky se sklopným čelem FT mechanické můstky se sklopným čelem jsou ideálním řešením pro otevřené nakládací rampy nebo při velké výškové diferenci mezi rampou a dopravním prostředkem, používají se až do 360 mm výšky překládky. Při nakládce je čelo můstku sklopeno na ložnou plochu kamionu a to tak, že je na ní položeno. Po skončení nakládky se sklopné čelo jednoduše opět zvedne a kamion může odjet. Pro nakládku ze strany slouží posuvný můstek který umožňuje pomocí vodicích kolejnic pohyb můstku a tím flexibilně přizpůsobovat nakládku a vykládku. Délka, mm 1 000/1 500 Šířka, mm 1 200/1 500/1 800/2 000 Délka čela, mm 210 Pracovní rozsah, mm 180 až +180 Nosnost, kg Max. bodové zatížen, N/mm 1,3 ** Nasazení při teplotě pod -20 C vyžaduje použití specielního oleje (nízkoteplotní olej) Mobilní můstky MT mobilní nakládací můstky jsou ideálním řešením, není-li možno použít standardní můstky. Jsou vyvinuty pro situace, kdy rampa a kamion jsou přibližně ve stejné výši. Mobilní nakládací můstky jsou pro výškovou diferenci 240 mm. Rovněž tak může řidič tento mobilní můstek vozit s sebou a použít jej pro nakládku vysokozdvižným vozíkem. Délka, mm Šířka, mm 1 800/2 000 Délka čela, mm 410 Pracovní rozsah, mm Nosnost, kg Max. bodové zatížen, N/mm 1,3 ** Nasazení při teplotě pod -20 C vyžaduje použití specielního oleje (nízkoteplotní olej)

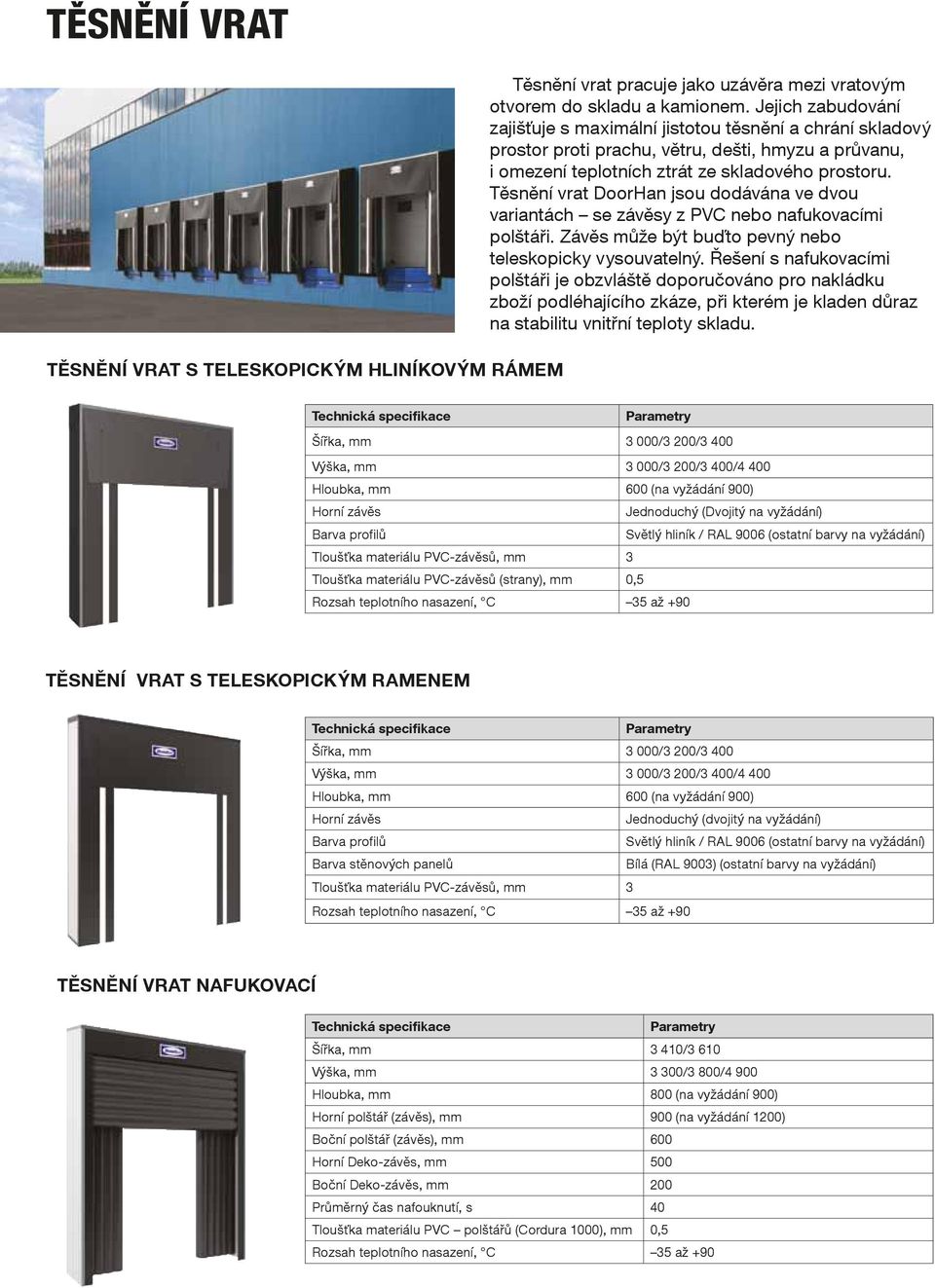

4 Těsnění vrat Těsnění vrat s teleskopickým hliníkovým rámem Těsnění vrat pracuje jako uzávěra mezi vratovým otvorem do skladu a kamionem. Jejich zabudování zajišťuje s maximální jistotou těsnění a chrání skladový prostor proti prachu, větru, dešti, hmyzu a průvanu, i omezení teplotních ztrát ze skladového prostoru. Těsnění vrat DoorHan jsou dodávána ve dvou variantách se závěsy z PVC nebo nafukovacími polštáři. Závěs může být buďto pevný nebo teleskopicky vysouvatelný. Řešení s nafukovacími polštáři je obzvláště doporučováno pro nakládku zboží podléhajícího zkáze, při kterém je kladen důraz na stabilitu vnitřní teploty skladu. Šířka, mm 3 000/3 200/3 400 Výška, mm 3 000/3 200/3 400/4 400 Hloubka, mm 600 (na vyžádání 900) Horní závěs Jednoduchý (Dvojitý na vyžádání) Barva profilů Světlý hliník / RAL 9006 (ostatní barvy na vyžádání) Tloušťka materiálu PVC-závěsů, mm 3 Tloušťka materiálu PVC-závěsů (strany), mm 0,5 Rozsah teplotního nasazení, C 35 až +90 Těsnění vrat s teleskopickým ramenem Šířka, mm 3 000/3 200/3 400 Výška, mm 3 000/3 200/3 400/4 400 Hloubka, mm 600 (na vyžádání 900) Horní závěs Jednoduchý (dvojitý na vyžádání) Barva profilů Světlý hliník / RAL 9006 (ostatní barvy na vyžádání) Barva stěnových panelů Bílá (RAL 9003) (ostatní barvy na vyžádání) Tloušťka materiálu PVC-závěsů, mm 3 Rozsah teplotního nasazení, C 35 až +90 těsnění vrat Nafukovací Šířka, mm 3 410/3 610 Výška, mm 3 300/3 800/4 900 Hloubka, mm 800 (na vyžádání 900) Horní polštář (závěs), mm 900 (na vyžádání 1200) Boční polštář (závěs), mm 600 Horní Deko-závěs, mm 500 Boční Deko-závěs, mm 200 Průměrný čas nafouknutí, s 40 Tloušťka materiálu PVC polštářů (Cordura 1000), mm 0,5 Rozsah teplotního nasazení, C 35 až +90

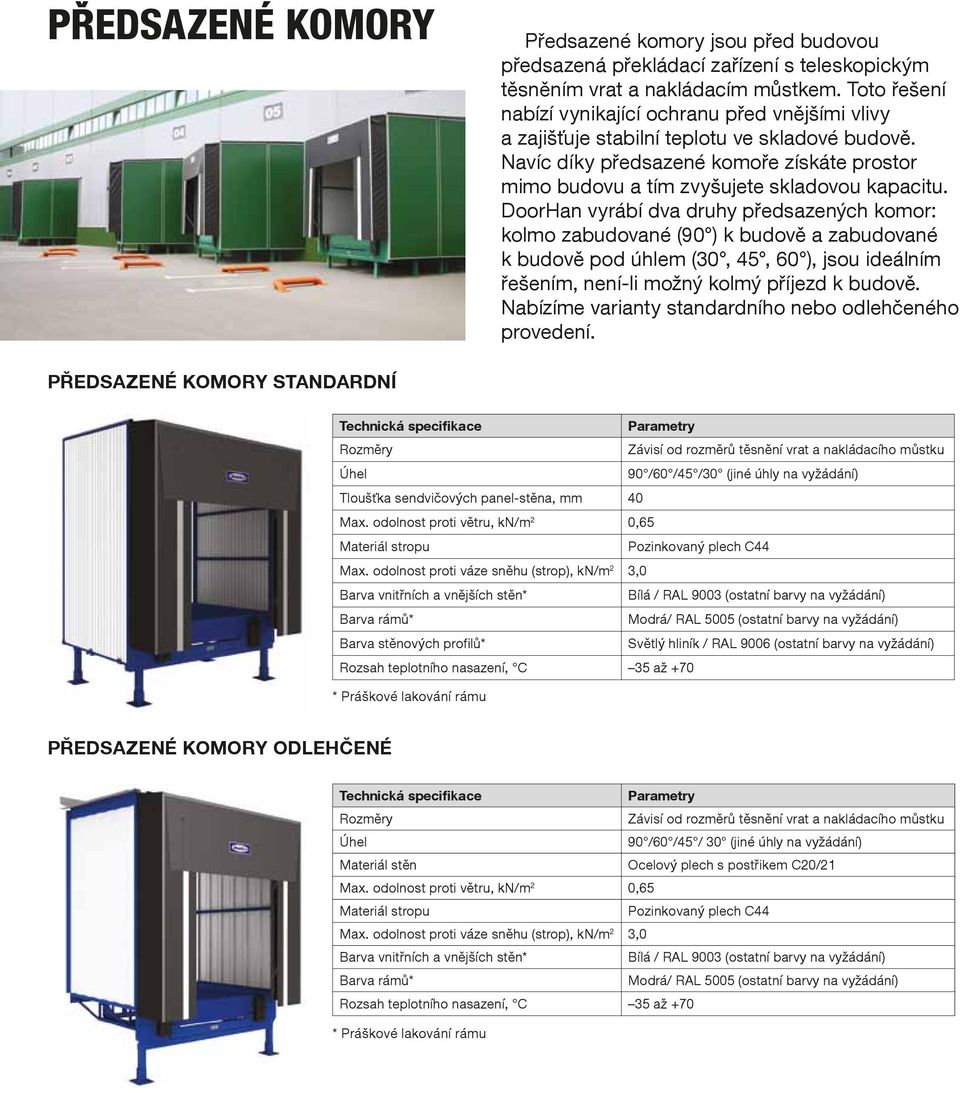

5 Předsazené komory Předsazené komory jsou před budovou předsazená překládací zařízení s teleskopickým těsněním vrat a nakládacím můstkem. Toto řešení nabízí vynikající ochranu před vnějšími vlivy a zajišťuje stabilní teplotu ve skladové budově. Navíc díky předsazené komoře získáte prostor mimo budovu a tím zvyšujete skladovou kapacitu. DoorHan vyrábí dva druhy předsazených komor: kolmo zabudované (90 ) k budově a zabudované k budově pod úhlem (30, 45, 60 ), jsou ideálním řešením, není-li možný kolmý příjezd k budově. Nabízíme varianty standardního nebo odlehčeného provedení. předsazené komory Standardní Rozměry Závisí od rozměrů těsnění vrat a nakládacího můstku Úhel 90 /60 /45 /30 (jiné úhly na vyžádání) Tloušťka sendvičových panel-stěna, mm 40 Max. odolnost proti větru, kn/m 2 0,65 Materiál stropu Pozinkovaný plech C44 Max. odolnost proti váze sněhu (strop), kn/m 2 3,0 Barva vnitřních a vnějších stěn* Bílá / RAL 9003 (ostatní barvy na vyžádání) Barva rámů* Modrá/ RAL 5005 (ostatní barvy na vyžádání) Barva stěnových profilů* Světlý hliník / RAL 9006 (ostatní barvy na vyžádání) Rozsah teplotního nasazení, C 35 až +70 * Práškové lakování rámu předsazené komory Odlehčené Rozměry Závisí od rozměrů těsnění vrat a nakládacího můstku Úhel 90 /60 /45 / 30 (jiné úhly na vyžádání) Materiál stěn Ocelový plech s postřikem C20/21 Max. odolnost proti větru, kn/m 2 0,65 Materiál stropu Pozinkovaný plech C44 Max. odolnost proti váze sněhu (strop), kn/m 2 3,0 Barva vnitřních a vnějších stěn* Bílá / RAL 9003 (ostatní barvy na vyžádání) Barva rámů* Modrá/ RAL 5005 (ostatní barvy na vyžádání) Rozsah teplotního nasazení, C 35 až +70 * Práškové lakování rámu

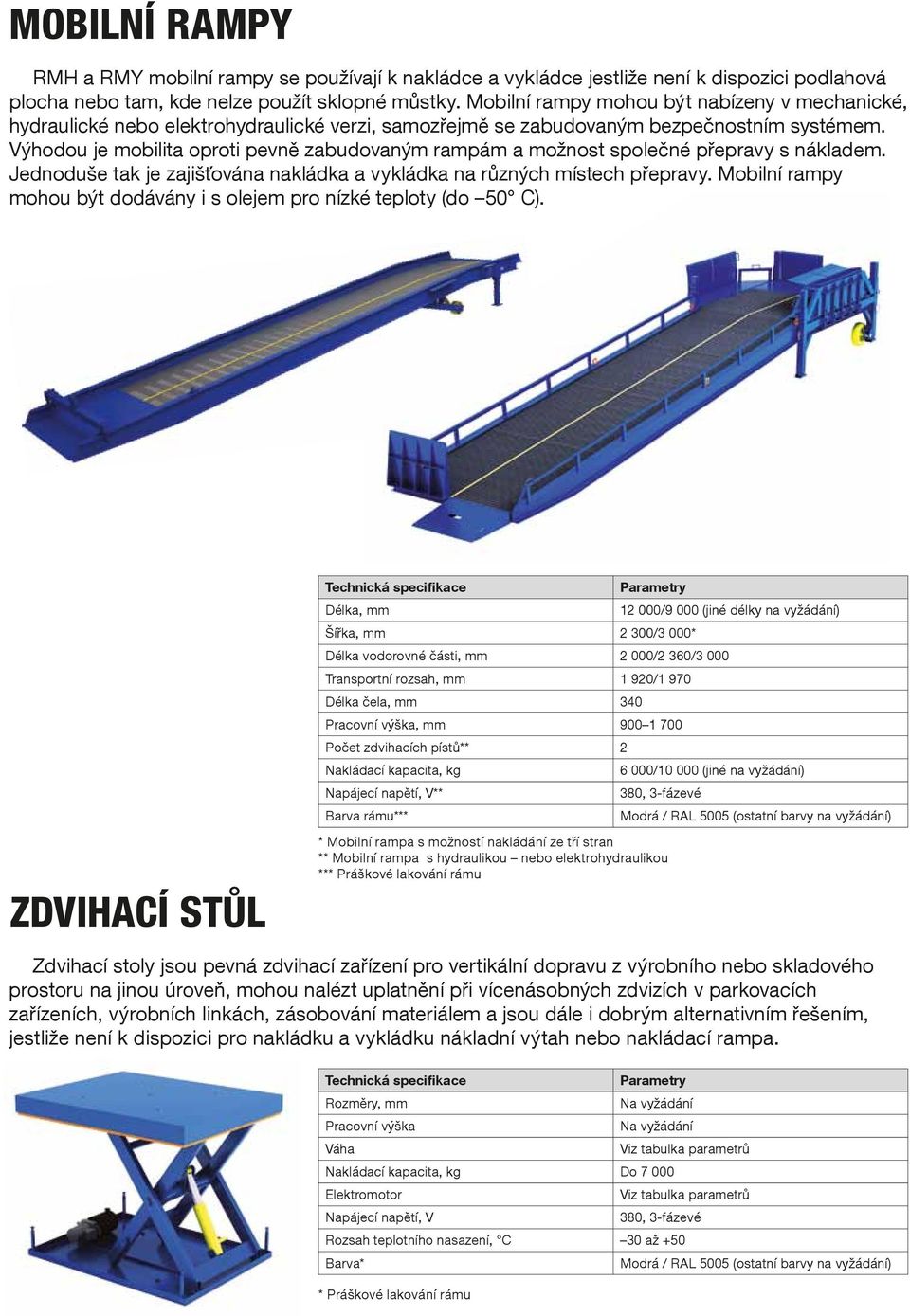

6 Mobilní rampy RMH a RMY mobilní rampy se používají k nakládce a vykládce jestliže není k dispozici podlahová plocha nebo tam, kde nelze použít sklopné můstky. Mobilní rampy mohou být nabízeny v mechanické, hydraulické nebo elektrohydraulické verzi, samozřejmě se zabudovaným bezpečnostním systémem. Výhodou je mobilita oproti pevně zabudovaným rampám a možnost společné přepravy s nákladem. Jednoduše tak je zajišťována nakládka a vykládka na různých místech přepravy. Mobilní rampy mohou být dodávány i s olejem pro nízké teploty (do 50 C). Zdvihací stůl Délka, mm /9 000 (jiné délky na vyžádání) Šířka, mm 2 300/3 000* Délka vodorovné části, mm 2 000/2 360/3 000 Transportní rozsah, mm 1 920/1 970 Délka čela, mm 340 Pracovní výška, mm Počet zdvihacích pístů** 2 Nakládací kapacita, kg 6 000/ (jiné na vyžádání) Napájecí napětí, V** 380, 3-fázevé Barva rámu*** Modrá / RAL 5005 (ostatní barvy na vyžádání) * Mobilní rampa s možností nakládání ze tří stran ** Mobilní rampa s hydraulikou nebo elektrohydraulikou *** Práškové lakování rámu Zdvihací stoly jsou pevná zdvihací zařízení pro vertikální dopravu z výrobního nebo skladového prostoru na jinou úroveň, mohou nalézt uplatnění při vícenásobných zdvizích v parkovacích zařízeních, výrobních linkách, zásobování materiálem a jsou dále i dobrým alternativním řešením, jestliže není k dispozici pro nakládku a vykládku nákladní výtah nebo nakládací rampa. Rozměry, mm Na vyžádání Pracovní výška Na vyžádání Váha Viz tabulka parametrů Nakládací kapacita, kg Do Elektromotor Viz tabulka parametrů Napájecí napětí, V 380, 3-fázevé Rozsah teplotního nasazení, C 30 až +50 Modrá / RAL 5005 (ostatní barvy na vyžádání) * Práškové lakování rámu

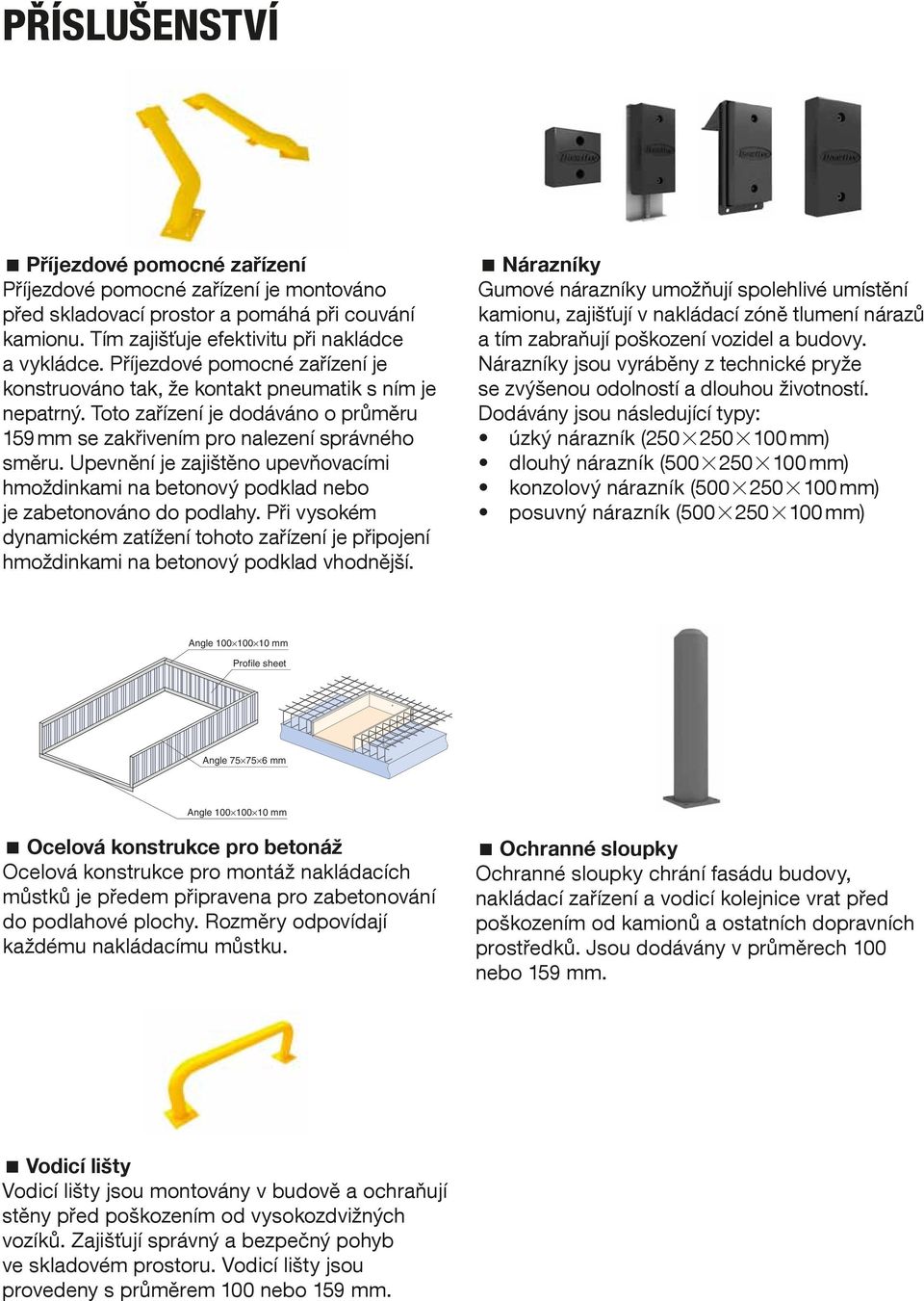

7 Příslušenství Příjezdové pomocné zařízení Příjezdové pomocné zařízení je montováno před skladovací prostor a pomáhá při couvání kamionu. Tím zajišťuje efektivitu při nakládce a vykládce. Příjezdové pomocné zařízení je konstruováno tak, že kontakt pneumatik s ním je nepatrný. Toto zařízení je dodáváno o průměru 159 mm se zakřivením pro nalezení správného směru. Upevnění je zajištěno upevňovacími hmoždinkami na betonový podklad nebo je zabetonováno do podlahy. Při vysokém dynamickém zatížení tohoto zařízení je připojení hmoždinkami na betonový podklad vhodnější. Nárazníky Gumové nárazníky umožňují spolehlivé umístění kamionu, zajišťují v nakládací zóně tlumení nárazů a tím zabraňují poškození vozidel a budovy. Nárazníky jsou vyráběny z technické pryže se zvýšenou odolností a dlouhou životností. Dodávány jsou následující typy: úzký nárazník ( mm) dlouhý nárazník ( mm) konzolový nárazník ( mm) posuvný nárazník ( mm) Angle mm Profile sheet Angle mm Angle mm Ocelová konstrukce pro betonáž Ocelová konstrukce pro montáž nakládacích můstků je předem připravena pro zabetonování do podlahové plochy. Rozměry odpovídají každému nakládacímu můstku. Ochranné sloupky Ochranné sloupky chrání fasádu budovy, nakládací zařízení a vodicí kolejnice vrat před poškozením od kamionů a ostatních dopravních prostředků. Jsou dodávány v průměrech 100 nebo 159 mm. Vodicí lišty Vodicí lišty jsou montovány v budově a ochraňují stěny před poškozením od vysokozdvižných vozíků. Zajišťují správný a bezpečný pohyb ve skladovém prostoru. Vodicí lišty jsou provedeny s průměrem 100 nebo 159 mm.
