ŽELEZOBETONOVÉ DÍLCE pro montované objekty
|
|
- Pavla Antonie Benešová
- před 8 lety
- Počet zobrazení:
Transkript
1 ŽELEZOBETONOVÉ DÍLCE pro montované objekty ATYPICKÁ PRODUKCE Czech Republic Olomouc Praha Přerov Prostějov Olomouc Brno Tovačov Tovačov Kroměříž TOPOS PREFA Tovačov a.s. Tovačov II - Annín Tovačov Czech Republic Tel.: ústředna obchodní oddělení Fax: sekretariát obchodní oddělení topos@toposprefa.cz platnost od
2 Obsah: Základové patky a kalichy Základové nosníky... 2 Sloupy... 3 Průvlaky a ztužidla... 4 Vazníky... 5 Střešní krokve... 6 Schodišťová ramena Nakládací můstky typ GBB Stěnové dílce s tepelnou izolací Stěnové panely plné Střešní kazetové desky Desky pro spřažené stropní konstrukce FILIGRÁNY Sklepní dílce Tribunové dílce

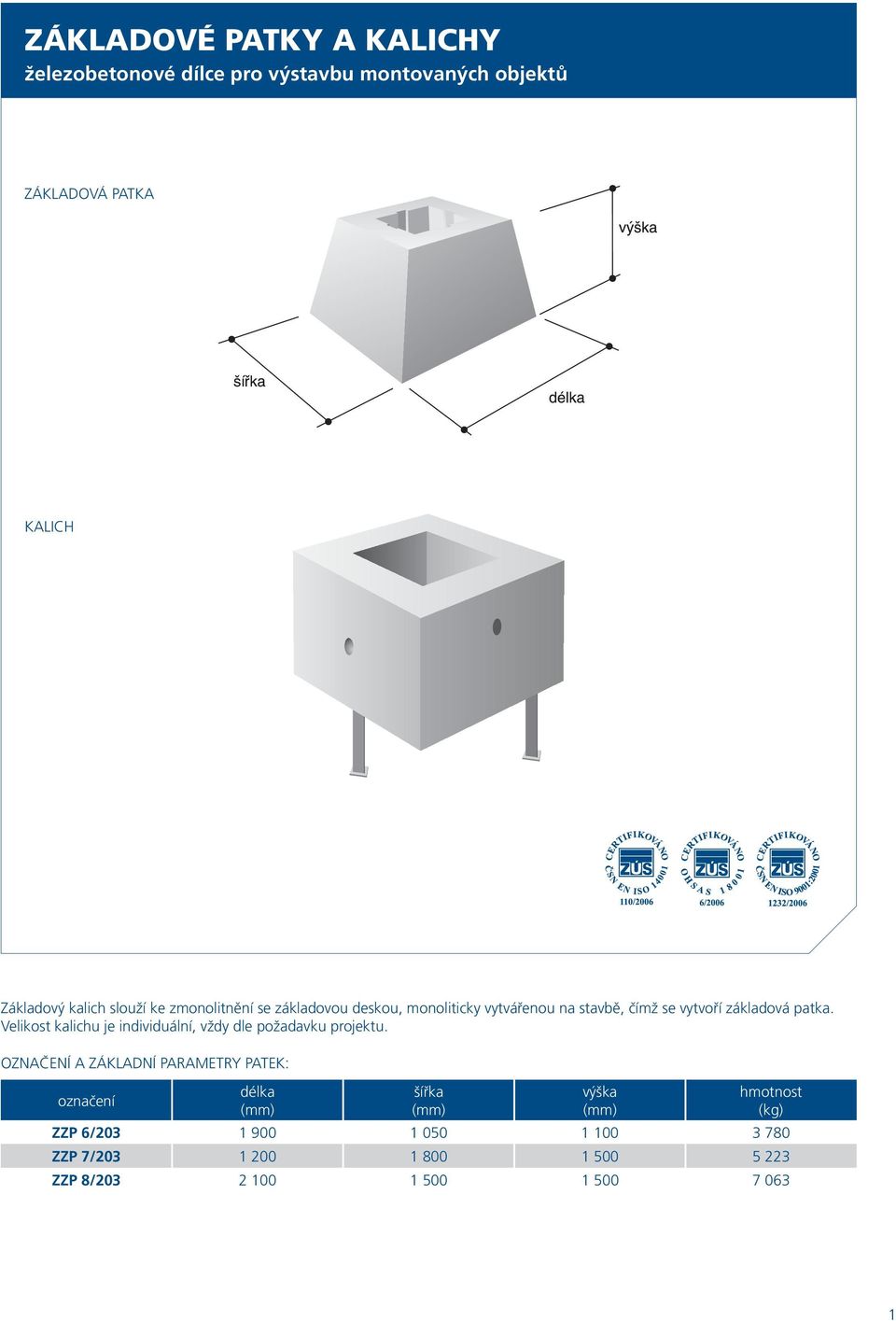

3 ZÁKLADOVÉ PATKY A KALICHY ZÁKLADOVÁ PATKA KALICH Základový kalich slouží ke zmonolitnění se základovou deskou, monoliticky vytvářenou na stavbě, čímž se vytvoří základová patka. Velikost kalichu je individuální, vždy dle požadavku projektu. OZNAČENÍ A ZÁKLADNÍ PARAMETRY PATEK: délka šířka výška hmotnost (kg) ZZP 6/ ZZP 7/ ZZP 8/

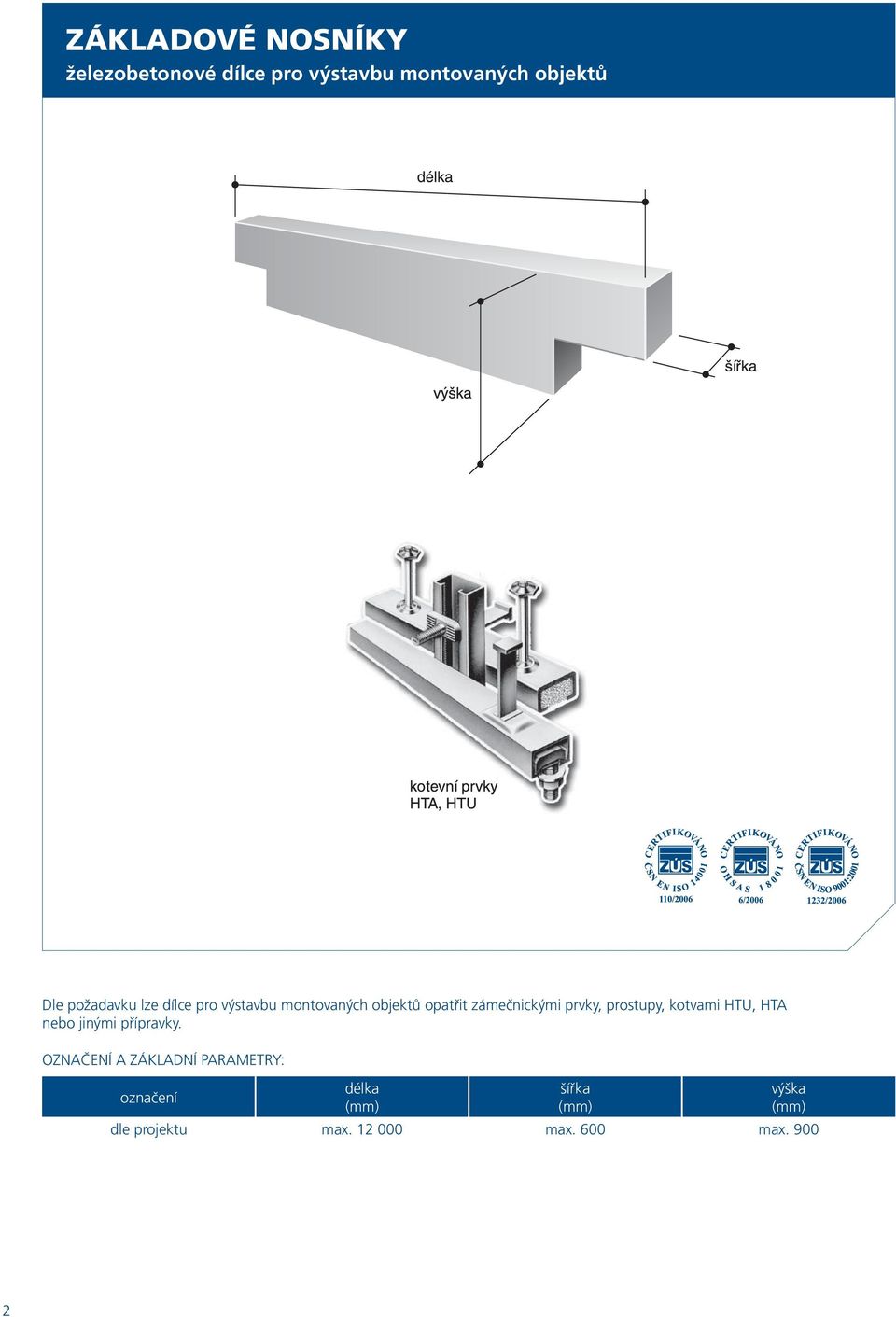

4 ZÁKLADOVÉ NOSNÍKY Dle požadavku lze dílce pro výstavbu montovaných objektů opatřit zámečnickými prvky, prostupy, kotvami HTU, HTA nebo jinými přípravky. délka šířka výška dle projektu max max. 600 max

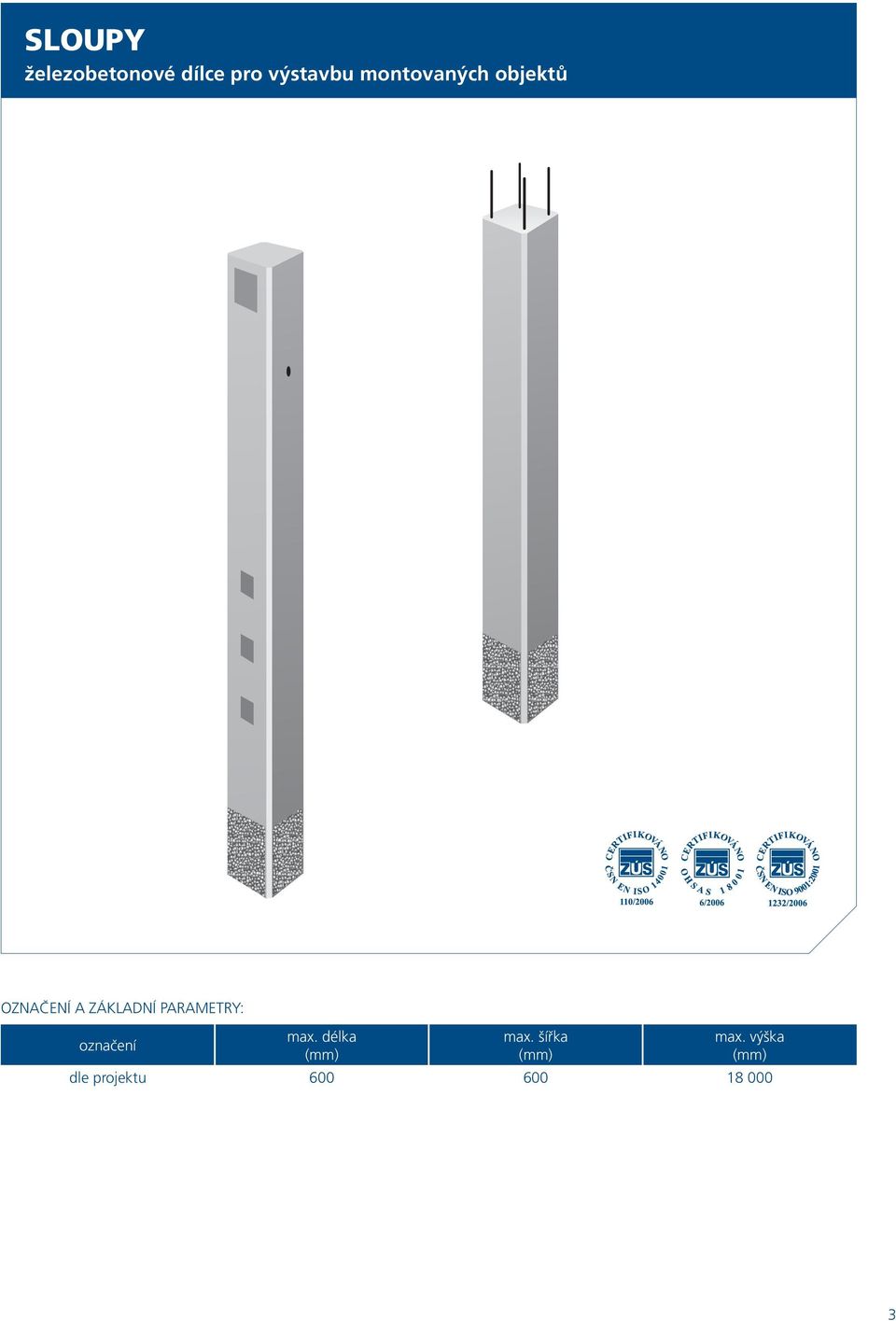

5 SLOUPY max. délka max. šířka max. výška dle projektu

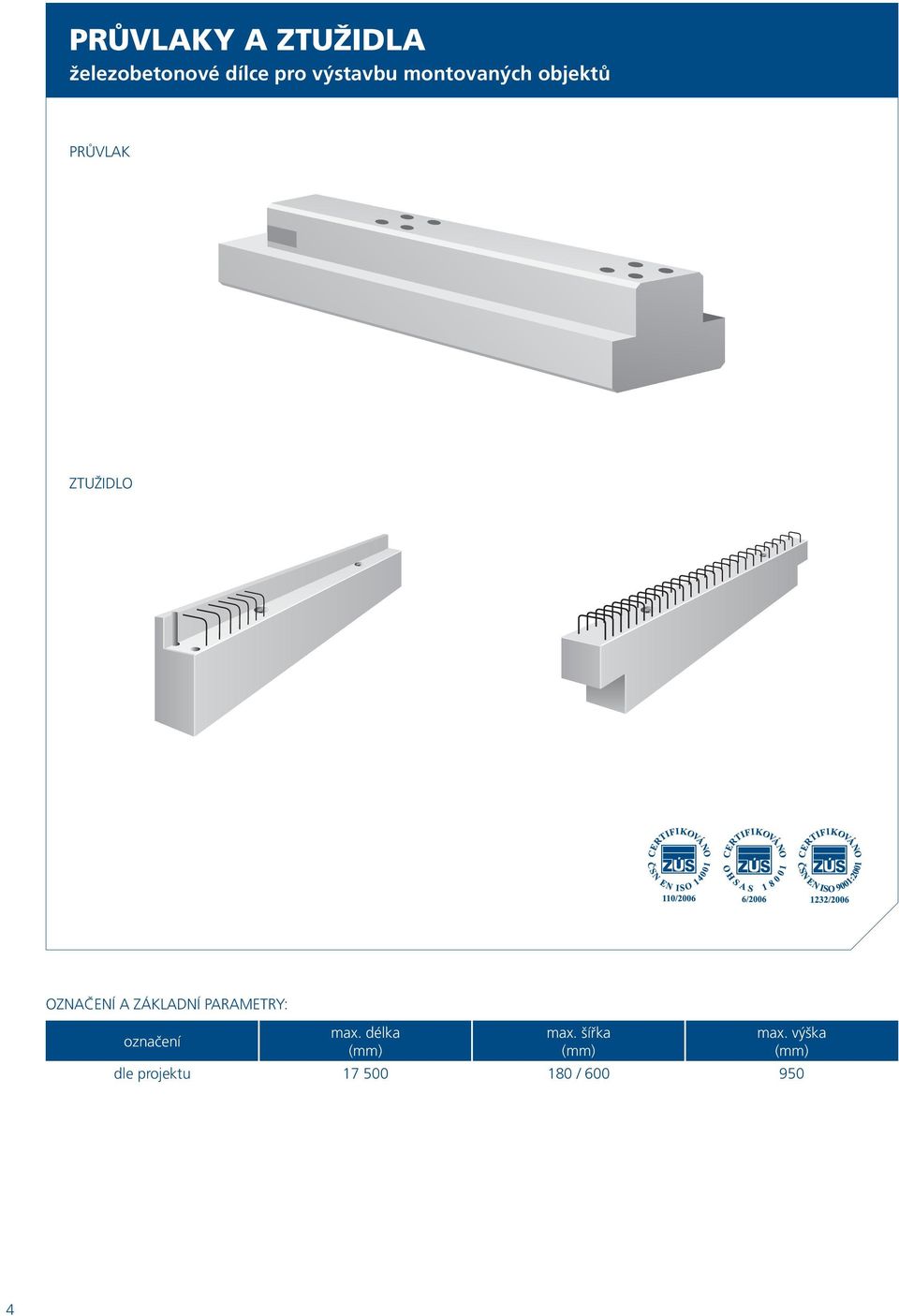

6 PRŮVLAKY A ZTUŽIDLA PRŮVLAK ZTUŽIDLO max. délka max. šířka max. výška dle projektu /

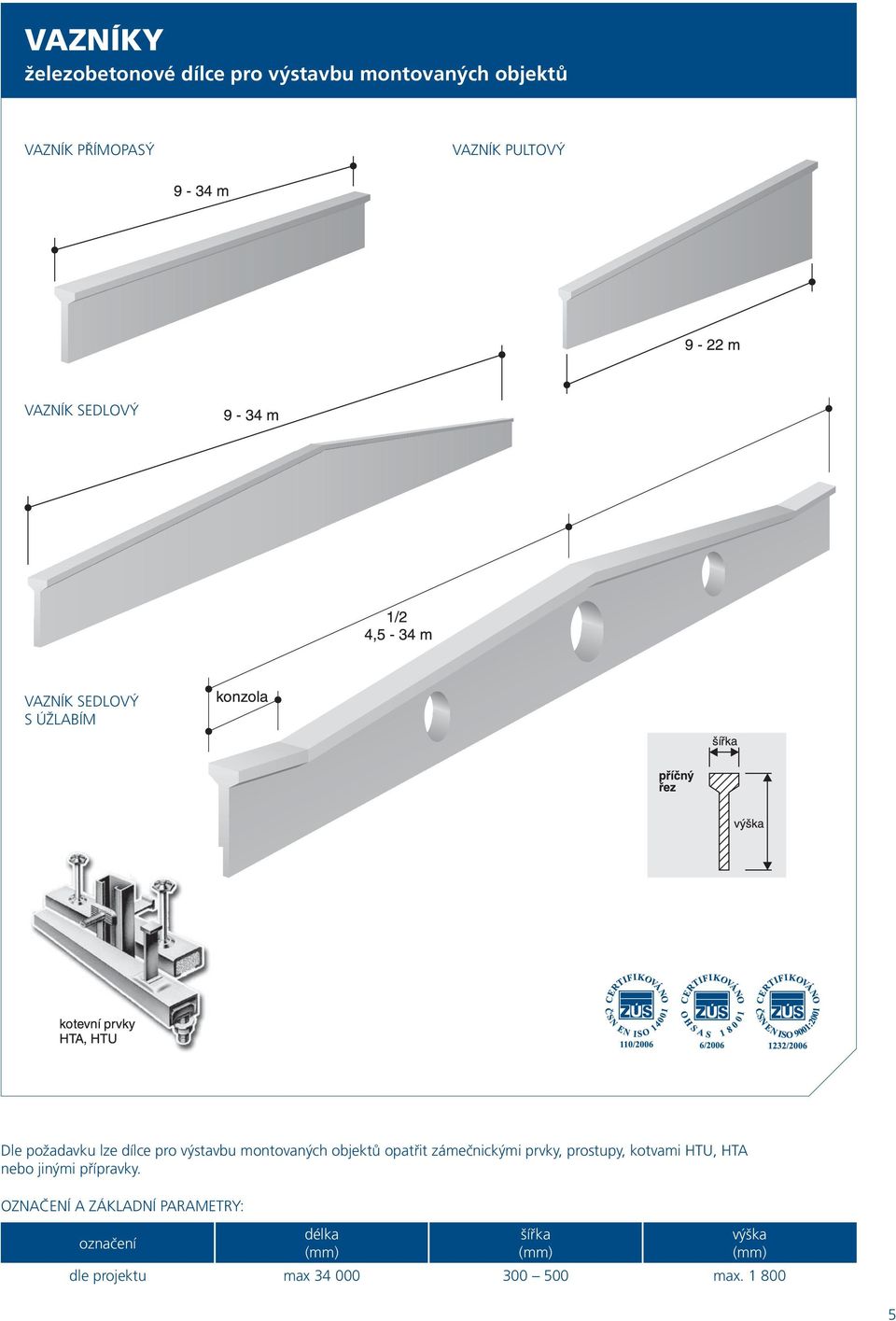

7 VAZNÍKY VAZNÍK PŘÍMOPASÝ VAZNÍK PULTOVÝ VAZNÍK SEDLOVÝ VAZNÍK SEDLOVÝ S ÚŽLABÍM Dle požadavku lze dílce pro výstavbu montovaných objektů opatřit zámečnickými prvky, prostupy, kotvami HTU, HTA nebo jinými přípravky. délka šířka výška dle projektu max max
8 STŘEŠNÍ KROKVE DETAIL SPOJE Příčný řez: horní šířka je proměnlivá a závisí na výšce krokve max. délka šířka max. výška dle projektu / Rozměry krokví jsou navrženy individuálně dle projektu. 6

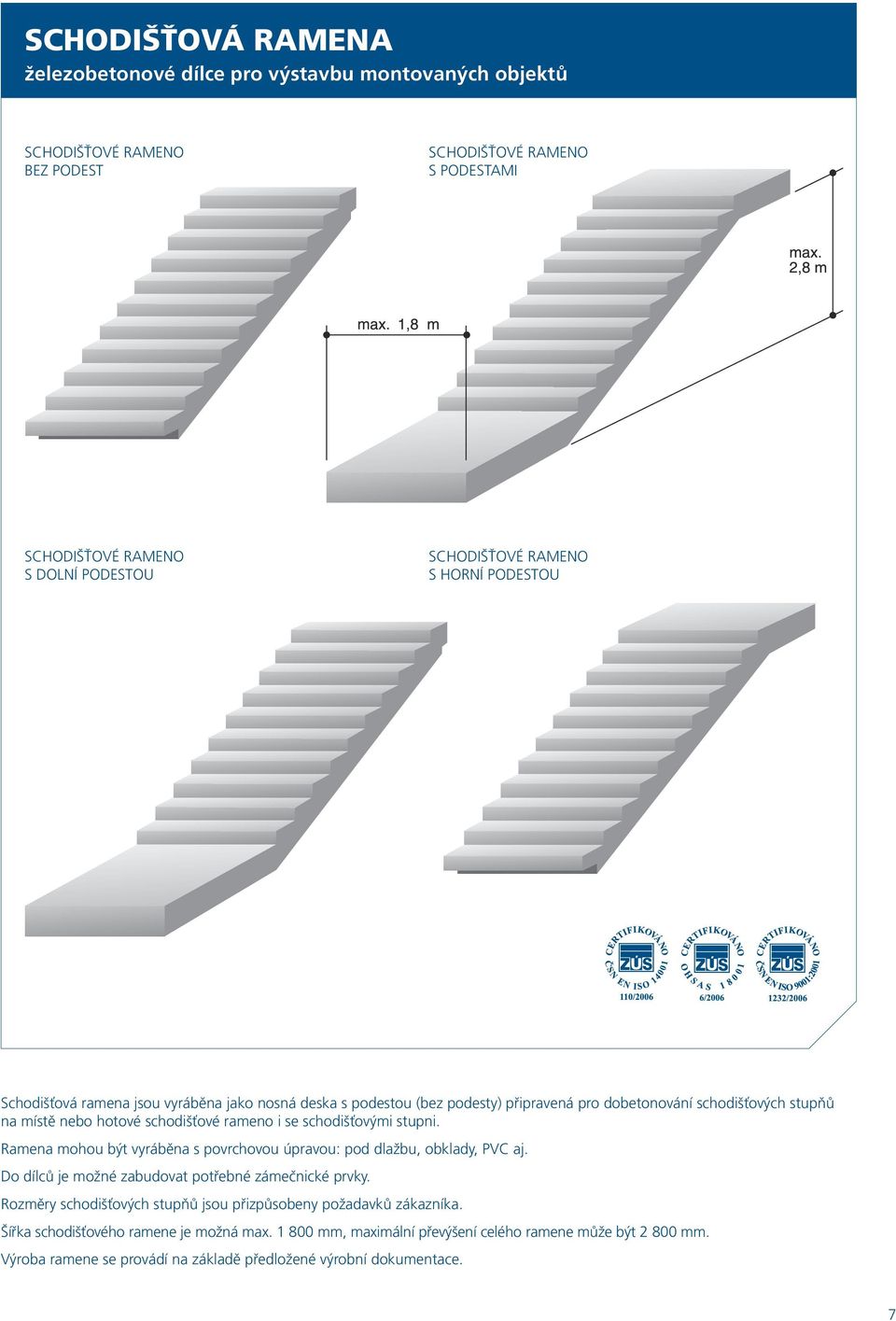

9 SCHODIŠŤOVÁ RAMENA SCHODIŠŤOVÉ RAMENO BEZ PODEST SCHODIŠŤOVÉ RAMENO S PODESTAMI SCHODIŠŤOVÉ RAMENO S DOLNÍ PODESTOU SCHODIŠŤOVÉ RAMENO S HORNÍ PODESTOU Schodišťová ramena jsou vyráběna jako nosná deska s podestou (bez podesty) připravená pro dobetonování schodišťových stupňů na místě nebo hotové schodišťové rameno i se schodišťovými stupni. Ramena mohou být vyráběna s povrchovou úpravou: pod dlažbu, obklady, PVC aj. Do dílců je možné zabudovat potřebné zámečnické prvky. Rozměry schodišťových stupňů jsou přizpůsobeny požadavků zákazníka. Šířka schodišťového ramene je možná max mm, maximální převýšení celého ramene může být mm. Výroba ramene se provádí na základě předložené výrobní dokumentace. 7

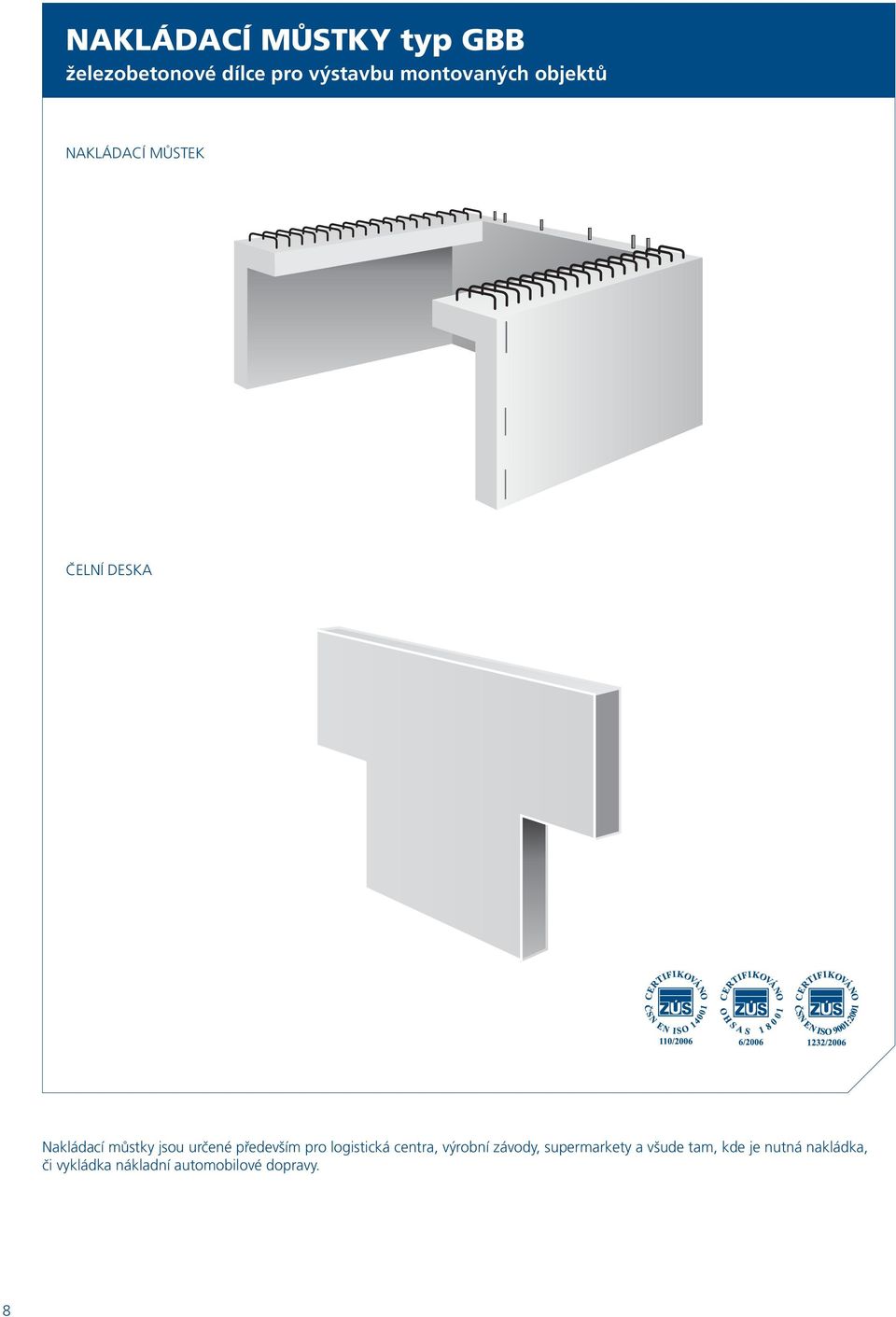

10 NAKLÁDACÍ MŮSTKY typ GBB NAKLÁDACÍ MŮSTEK ČELNÍ DESKA Nakládací můstky jsou určené především pro logistická centra, výrobní závody, supermarkety a všude tam, kde je nutná nakládka, či vykládka nákladní automobilové dopravy. 8

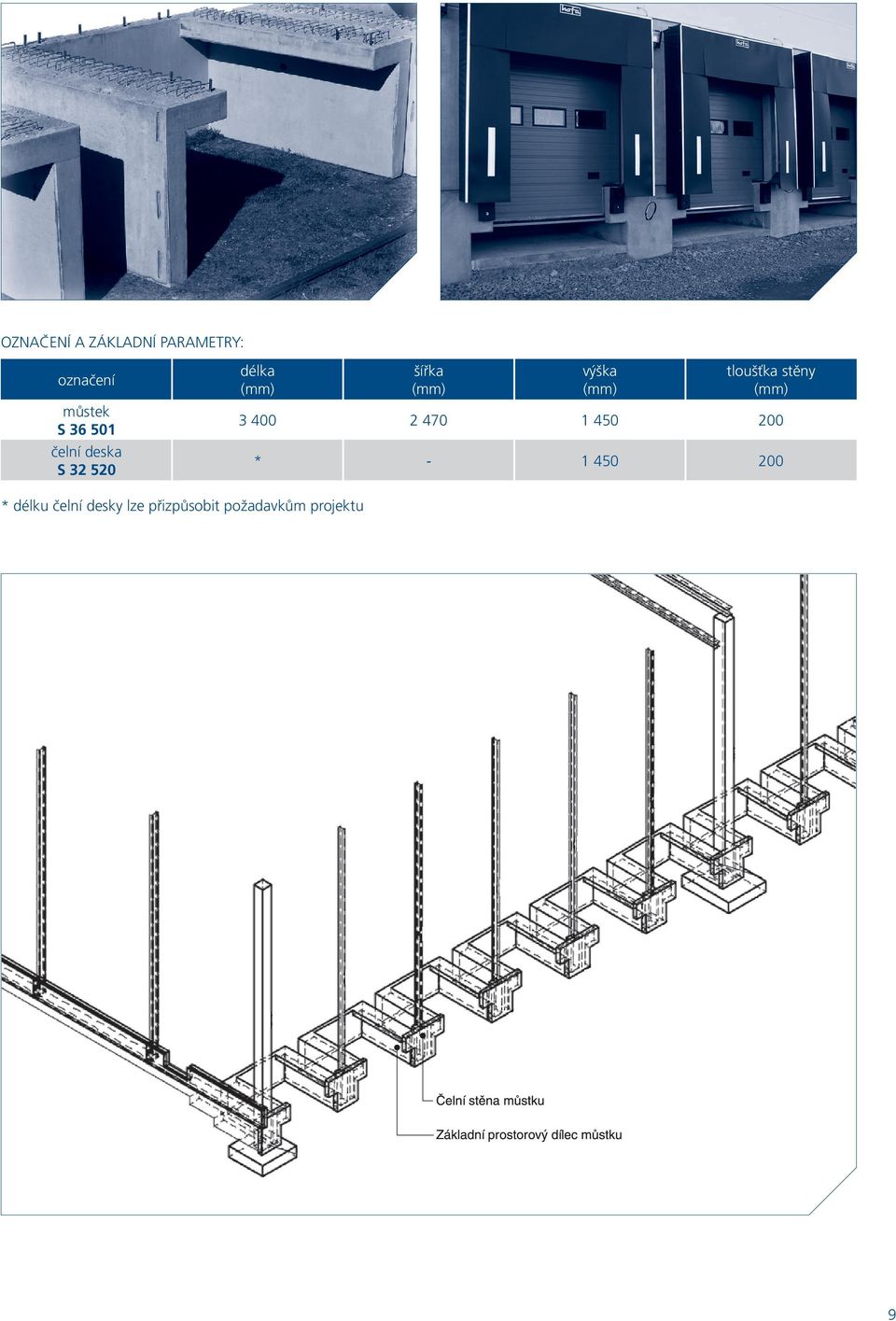

11 můstek S čelní deska S délka šířka výška tloušťka stěny * * délku čelní desky lze přizpůsobit požadavkům projektu 9
12 STĚNOVÉ DÍLCE s tepelnou izolací Sendvičové plošné prefabrikáty jsou určeny pro opláštění objektů průmyslových a občanských staveb. Stěny mohou být plné nebo s okenními, či dveřními otvory. Rozměry dílců jsou omezeny max. délkou 10 m, výškou 3 m a hmotností 15 tun. Sendvičové panely sestávají ze tří vrstev: - nosné desky, - tepelné izolace, - krycí desky (fasádní). Tepelná izolace je zabudována vždy dle požadavku odběratele a projektu. Tyto tři vrstvy jsou propojeny antikorozními kotvami. Tloušťka stěnového panelu (všech tří vrstev) je určena projektovou dokumentací. Do dílců je možné zabudování všech potřebných prvků pro následnou montáž konstrukce i např. prvků elektroinstalačních. max. délka max. výška max. šířka max. hmotnost (kg) dle projektu dle projektu
13 STĚNOVÉ PANELY plné délka tloušťka výška dle projektu max max

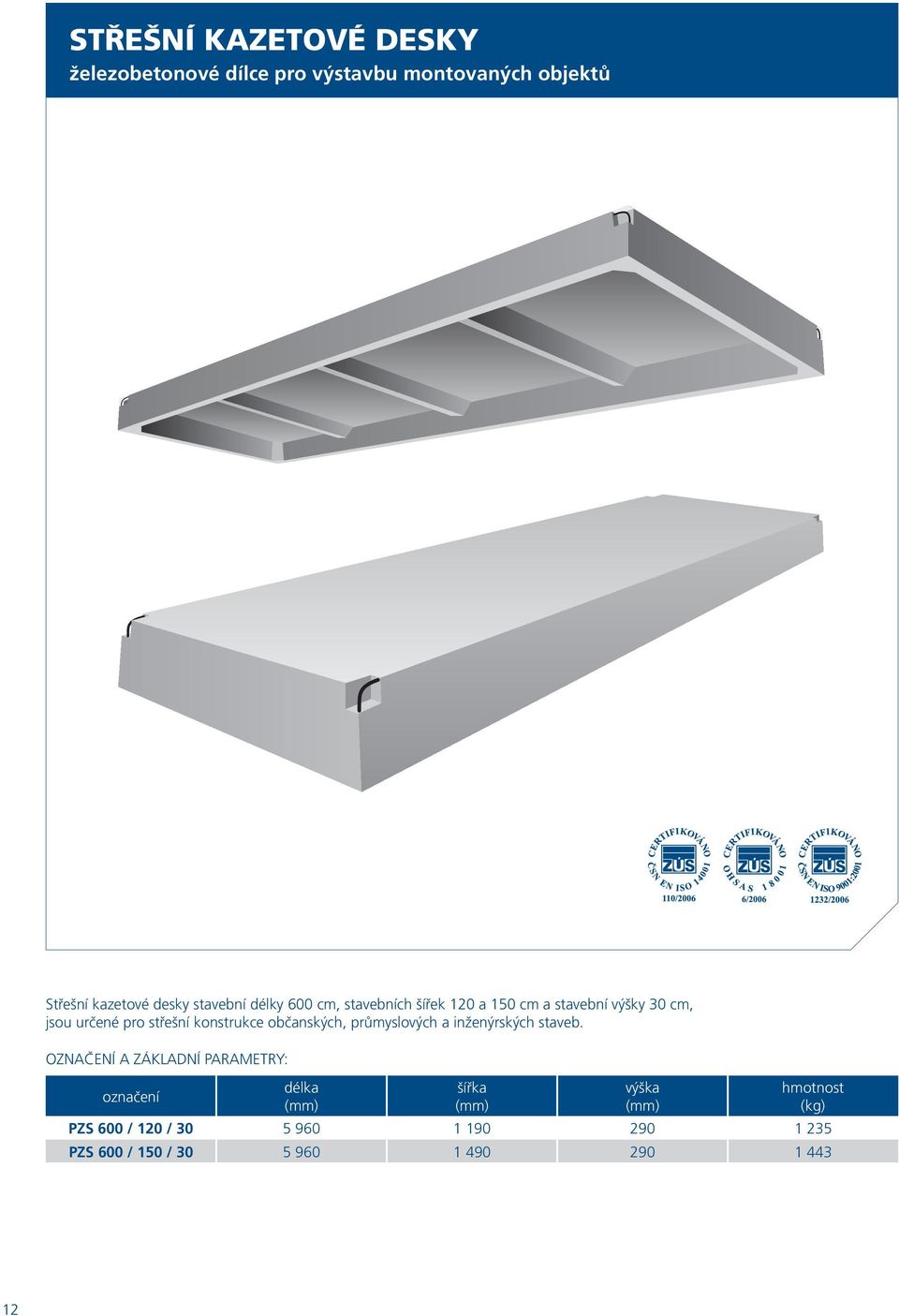

14 STŘEŠNÍ KAZETOVÉ DESKY Střešní kazetové desky stavební délky 600 cm, stavebních šířek 120 a 150 cm a stavební výšky 30 cm, jsou určené pro střešní konstrukce občanských, průmyslových a inženýrských staveb. délka šířka výška hmotnost (kg) PZS 600 / 120 / PZS 600 / 150 /

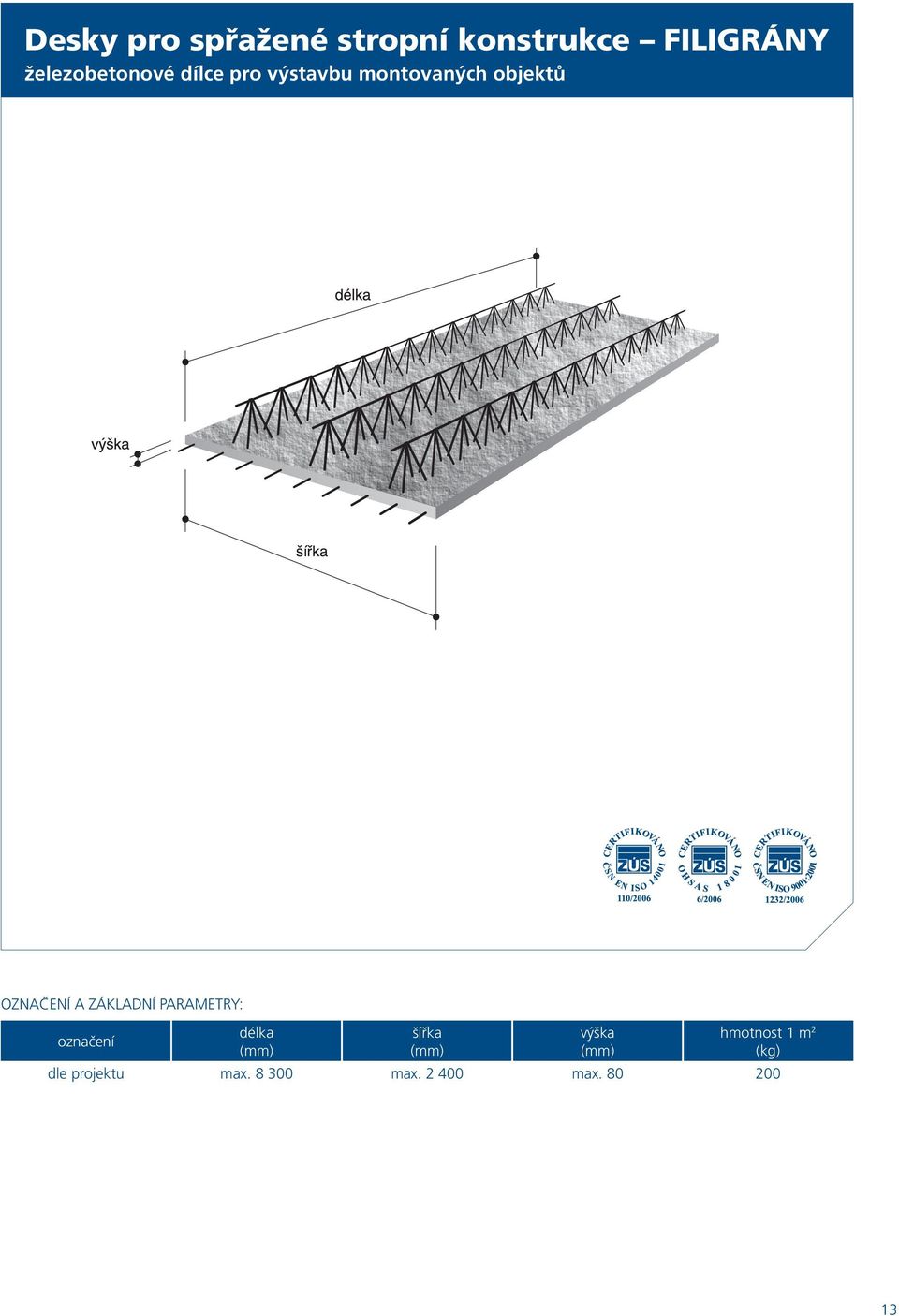

15 Desky pro spřažené stropní konstrukce FILIGRÁNY délka šířka výška hmotnost 1 m 2 (kg) dle projektu max max max

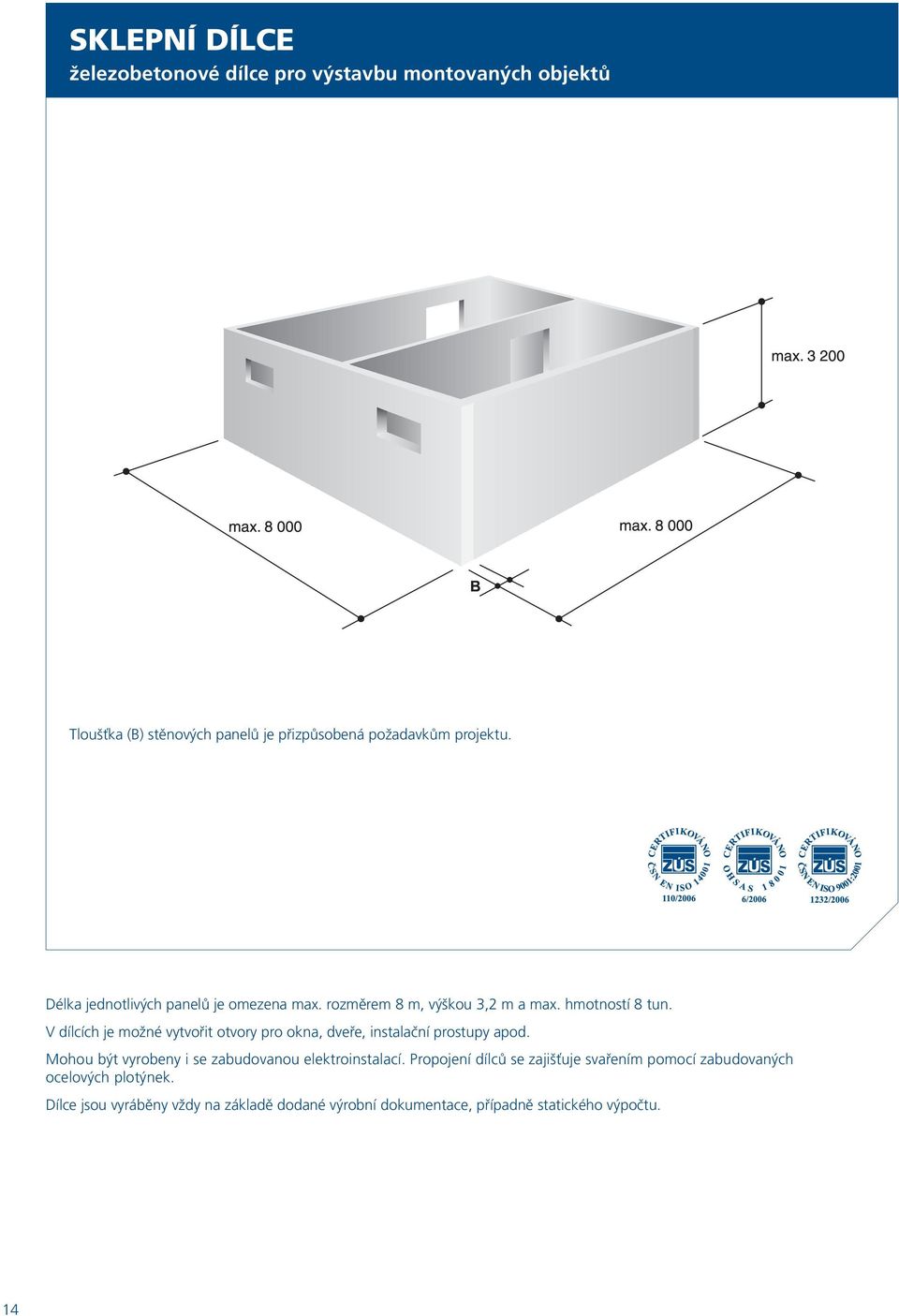

16 SKLEPNÍ DÍLCE Tloušťka (B) stěnových panelů je přizpůsobená požadavkům projektu. Délka jednotlivých panelů je omezena max. rozměrem 8 m, výškou 3,2 m a max. hmotností 8 tun. V dílcích je možné vytvořit otvory pro okna, dveře, instalační prostupy apod. Mohou být vyrobeny i se zabudovanou elektroinstalací. Propojení dílců se zajišťuje svařením pomocí zabudovaných ocelových plotýnek. Dílce jsou vyráběny vždy na základě dodané výrobní dokumentace, případně statického výpočtu. 14

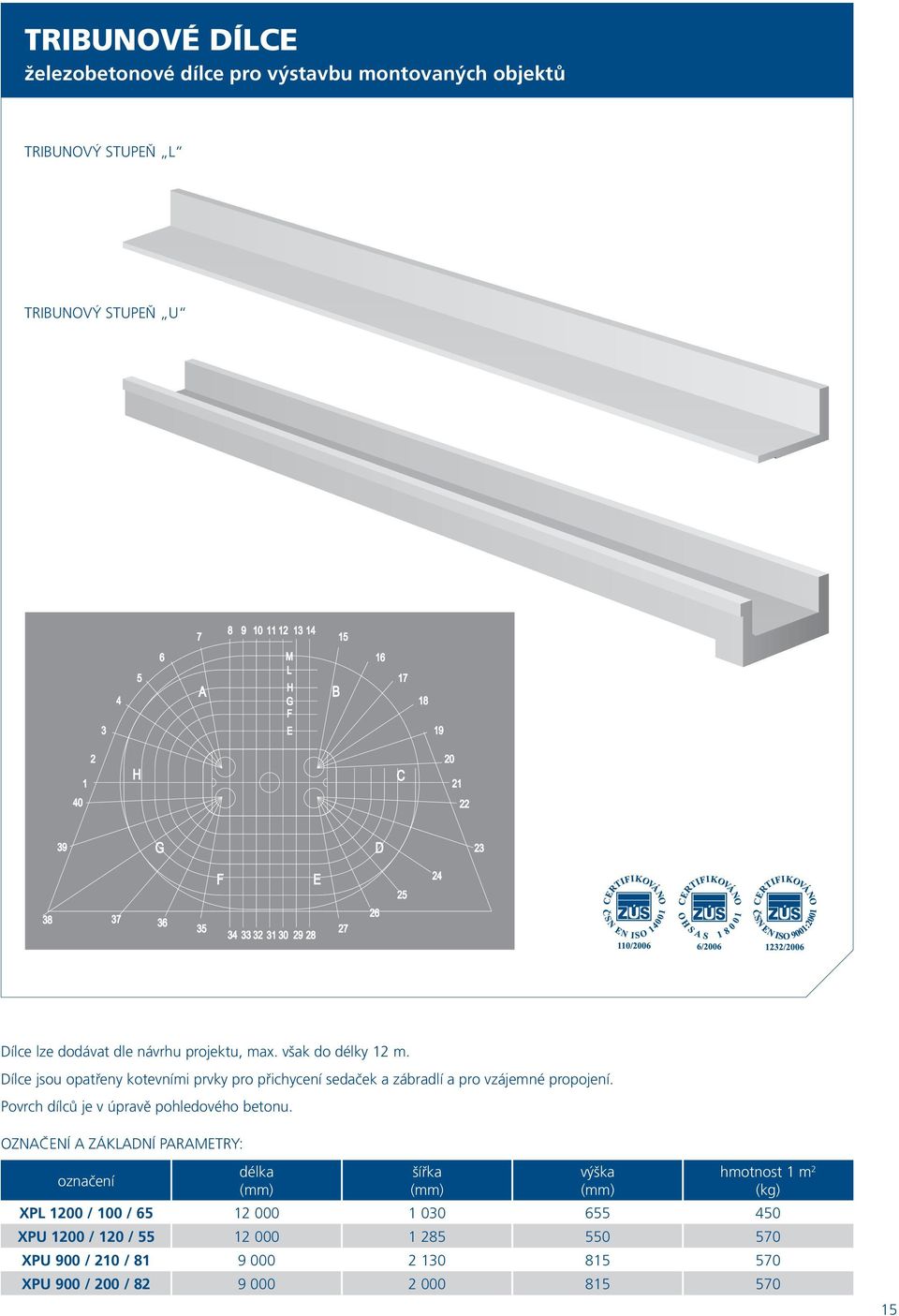

17 TRIBUNOVÉ DÍLCE TRIBUNOVÝ STUPEŇ L TRIBUNOVÝ STUPEŇ U Dílce lze dodávat dle návrhu projektu, max. však do délky 12 m. Dílce jsou opatřeny kotevními prvky pro přichycení sedaček a zábradlí a pro vzájemné propojení. Povrch dílců je v úpravě pohledového betonu. délka šířka výška hmotnost 1 m 2 (kg) XPL 1200 / 100 / XPU 1200 / 120 / XPU 900 / 210 / XPU 900 / 200 /
18 TRIBUNOVÝ STUPEŇ U Zatížení: Vlastní hmotnost g0 = 6 kn/m Užitkové g1 = 5 kn/m (osoby) Užitkové g2 = 1 kn/m (technologie) TRIBUNOVÝ STUPEŇ L Zatížení: Užitkové g1 = 5 kn/m 2 Užitkové g2 = 7,5 kn/m 2 U nosník L nosník 16
19 ŽELEZOBETONOVÉ DÍLCE pro montované objekty ATYPICKÁ PRODUKCE Czech Republic Olomouc Praha Přerov Prostějov Olomouc Brno Tovačov Tovačov Kroměříž TOPOS PREFA Tovačov a.s. Tovačov II - Annín Tovačov Czech Republic Tel.: ústředna obchodní oddělení Fax: sekretariát obchodní oddělení topos@toposprefa.cz platnost od
