D.1.2/ STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ NOVOSTAVBA RODINNÉHO DOMU

Transkript

1 D.1.2/ STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ NOVOSTAVBA RODINNÉHO DOMU investor: lokalita: stupeň PD: datum: Markéta Hartmanová a Jiří Šimeček Čížová u Písku dokumentace pro sloučené územní řízení a stavební povolení 11/2016 GSPublisherEngine

2 PROJEKCE POZEMNÍCH STAVEB , CELKOVÝ SEZNAM OBSAH : MĚŘ: DATUM: POČET A4: Stavba: NOVOSTAVBA RODINNÉHO DOMU Titulní list 11/ Seznam dokumentace 11/ Místo stavby: parc.č.: 63/64, k.ú.: Nová Ves u Čížové D/ DOKUMENTACE OBJEKTŮ A TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ D.1.2 Stavebně konstrukční řešení Technická zpráva 11/ Statický výpočet 11/ Půdorys základů D :75 11/ Strop nad 1.NP D :75 11/ Půdorys krovu D :75 11/ Řez krovu a výpis prvků krovu D :75 11/ Stavebník: Markéta Hartmanová Milínská 116, Příbram III, Příbram Jiří Šimeček Nádražní 314, Milín Část: D 1.2. Stavebně konstrukční část Projektant této části: Ing. Sojka Jan NOVOSTAVBA RODINNÉHO DOMU D.1.2 Stavebně konstrukční část parc.č.: 63/64, k.ú.: Nová Ves u Čížové Projekt pro stavební řízení

3 PROJEKCE POZEMNÍCH STAVEB , Identifikační údaje Investor: Stavebník: Místo stavby: Parcelní číslo pozemku: parc.č.: 63/64 Druh stavby: Způsob provedení stavby: Markéta Hartmanová Milínská 116, Příbram III, Příbram Jiří Šimeček Nádražní 314, Milín Markéta Hartmanová Milínská 116, Příbram III, Příbram Jiří Šimeček Nádražní 314, Milín parc.č.: 63/64, k.ú.: Nová Ves u Čížové rodinný dům dodavatelsky Technická zpráva Popis navrženého konstrukčního systému stavby Jedná se o novostavbu rodinného domu se dvěma nadzemními podlažími a bez podsklepení. Půdorys objektu je přibližně tvaru L o celkových půdorysných rozměrech cca 15,3 x 16,4 m. Nosný systém je řešen jako nosné obvodové stěny tl. 500 mm a vnitřní nosné stěny tl. 300 mm ze zdícího systému Portoherm Profi na tenkovrstvou maltu. Pevnost zdiva veškerého vnitřního nosného tl. 300 mm je uvažována hodnotu P15. Ostatní vnitřní stěny mají charakter pouze dělící a nejsou nikterak nosné. V místě uvažované novostavby nebyl proveden inženýrsko-geologický průzkum. V další fázi se doporučuje provedení tohoto průzkumu s ohledem na určení přesných geologických vlastností základové zeminy v úrovni zakládání, popř. při provádění samotném budou stanoveny mechanické vlastnosti a charakteristiky podloží v úrovni základové spáry. Rovněž se doporučuje ověření úrovně hladiny spodní vody. V této fázi je pro určení základových konstrukcí uvažována únosnost základové spáry hodnotou minimálně Rdt = min 150 kpa. Tato hodnota musí být na místě stavby bezpodmínečně dodržena. Hladina podzemní vody není uvažována. Základové konstrukce jsou navrženy v podobě základových pasů pod nosnými obvodovými a vnitřními stěnami. Tyto jsou navrženy z prostého betonu šířky 800, 700, 500, 400 mm pro obvodové nosné zdivo, resp. šířky 1050, 850, 500, 400 mm pro vnitřní nosné zdivo. Základové pasy obvodových stěn musí být provedeny do nezámrzné hloubky (uvažováno min mm). Hloubky vnitřních základových pasů jsou pak cca 1200 mm, resp. 500 mm. Založení vnitřních nenosných stěn bude provedeno pomocí zvětšení tloušťky podkladového betonu na potřebnou hodnotu s umístěním výztužné KARI sítě pro lepší roznos zatížení. Před vlastním započetím stavby bude sejmuta ornice v tl. cca mm, která bude použita na zahradní úpravy po dokončení stavby. Výkopy pro základové pasy a jámy budou provedeny strojně rypadlem a dokopány ručně. Při přebírání základové spáry je nutné zajistit přítomnost zkušeného geologa. Přebytečná zemina bude použita částečně na zásyp a na terénní úpravy zahrady. Veškeré zemní násypy mezi základovými pasy budou provedeny z dobře hutnitelné zeminy. Výkopy pro přípojky inž. sítí musí být prováděny dle jejich projektu. Postup a pravidla pro provádění výkopových prací určí provedený inženýrsko-geologický průzkum. Prostupy jednotlivých sítí nutno zkoordinovat s výkresy profesí! Při výskytu hladiny podzemní vody nad úrovní základové spáry je nutné přijmout potřebná opatření. Stropní konstrukce nad 1.NP je uvažována jako prefabrikovaná ze stropních dutinových panelů tl. 200 mm. Statický návrh a posouzení stropní konstrukce provede dodávající firma, včetně řešení veškerých detailů (napojení schodiště, prostupy pro rozvody a komíny, ap.). V této fázi se rovněž uvažuje, že stropní panely budou schopny přenášet lokální síly od ocelových sloupků kovu (viz dále). NOVOSTAVBA RODINNÉHO DOMU D.1.2 Stavebně konstrukční část parc.č.: 63/64, k.ú.: Nová Ves u Čížové Projekt pro stavební řízení

4 PROJEKCE POZEMNÍCH STAVEB , Toto není předmětem této části projektové dokumentace. Ve výpočtu je uvažováno s jistým směrem kladení stropních panelů. Pokud v další fázi či při realizaci samotné dojde k jeho změně, je nutné provedení ověření souvisejících nosných konstrukcí (nosné průvlaky a věnce, zdivo, základové konstrukce). Vnitřní stěny 2.NP nejsou uvažovány jako nosné. Jednotlivé stropní panely budou ukládány na obvodové a vnitřní nosné stěny. Nadpraží nad jednotlivými okenními a dveřními otvory v obvodových a vnitřních nosných stěnách tvoří železobetonový pozední věnec profilu 300/250 mm. Nadpraží v obývacím pokoji (světlost otvoru 7,75 m) bude po své délce podporován na třech místech subtilními ocelovými sloupky vždy 2x Uč. 80 (ocel S235). Uvažuje se s použitím betonu třídy C25/30 XC1 při použití potřebné ohybové i smykové výztuže z oceli B500. Nad garážovými vraty šířky 4,75 m bude u tohoto věnce zvětšen a výška na výsledný profil 300/500 mm. Zde se rovněž uvažuje se s použitím betonu třídy C25/30 XC1 při použití potřebné ohybové i smykové výztuže z oceli B500. V úrovni pod pozednicí krovu je rovněž uvažováno s umístěním celoobvodového železobetonového ztužujícího věnce 300/250 mm s umístěním potřebné prutové výztuže z oceli třídy B500 a za použití betonu třídy C25/30 XC1. Zastřešení objektu je řešeno pomocí valbové střechy se sklonem 35 stupňů. Konstrukce krovu je řešena pomocí dřevěného krovu s jednou střední vaznicí. Krokve profilu 100/160 jsou uvažovány v osových vzdálenostech po max. 1,0 m. Nárožní a úžlabní krokve jsou pak předběžně uvažovány profilem 160/220. Kleštiny budou osazeny v každé vazbě v podobě profilů 2x 60/160. Středová vaznice je navržena jako ocelová, sestávající z dvojice válcovaných profilu tvaru U, tedy 2x Uč Vaznice je ve své délce na několika místech podporována ocelovými sloupky vždy 2x uč Na veškeré prvky dřevěného krovu je uvažováno se dřevem třídy min C24. Na ocelové prvky pak s ocelí třídy S235. Veškeré prvky dřevěného krovu musí být vhodným a dostatečným způsobem chráněny proti hnilobě, dřevokazným houbám a škůdcům. Schodiště v objektu je v této fázi projektu uvažováno jako celodřevěné truhlářský výrobek, popř. jako prefabrikované železobetonové. Hodnoty užitných, klimatických a dalších zatížení uvažovaných v návrhu Základní užitná zatížení konstrukcí uvažovaná normovou hodnotou: - obytné místnosti rodinného domu 1,50 kn/m2 - půdní prostor (neobytný) 0,75 kn/m2 - základní tíha sněhu (II. sněhová oblast) 1,00 kn/m2 Návrh konstrukcí byl proveden na základě uvedených norem: o ČSN EN 1990:2004 Zásady navrhování konstrukcí o ČSN EN :2004 Část 1-1: Obecná zatížení - Objemové tíhy, vlastní tíha a užitná zatížení pozemních staveb o ČSN EN :2005 Část 1-3: Obecná zatížení - Zatížení sněhem o ČSN EN :2006 Část 1-1: Obecná pravidla a pravidla pro pozemní stavby o ČSN EN :2006 Část 1-1: Obecná pravidla a pravidla pro pozemní stavby o ČSN EN :2006 Část 1-1: Obecná pravidla - Společná pravidla a pravidla pro pozemní stavby o ČSN EN :2007 Část 1-1: Obecná pravidla pro vyztužené a nevyztužené zděné konstrukce Seznam použitých podkladů, literatury, software - požadavky investora - podklady od projektanta stavební části projektu - WORD, EXCEL Specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jiným zhotovitelem Stavbu lze realizovat na základě dokumentace pro realizaci stavby. Tato prováděcí dokumentace bude zpracována na základě požadavku investora jako podklad k realizaci pro dodavatele stavby. Případné nejasnosti a konstrukční detaily budou dodavatelem stavby konzultovány s projektantem stavby a jím bude konečná verze odsouhlasena, případně budou upřesněny v rámci možného autorského dozoru. Při stavbě bude prováděn technický dozor, kterým budou specifikovány klíčové kontrolní body před zahájením kontrolních prací. Stanovené části stavby budou kontrolovány před jejich zakrytím dalšími konstrukcemi. Základovou spáru musí převzít oprávněná osoba geolog. Tato dokumentace je dokumentací pro stavební řízení. Pro realizaci stavby samotné je nutné provedení podrobné realizační dokumentace a podrobného statického výpočtu. Tato dokumentace nemůže sloužit jako prováděcí projekt. NOVOSTAVBA RODINNÉHO DOMU D.1.2 Stavebně konstrukční část parc.č.: 63/64, k.ú.: Nová Ves u Čížové Projekt pro stavební řízení

5

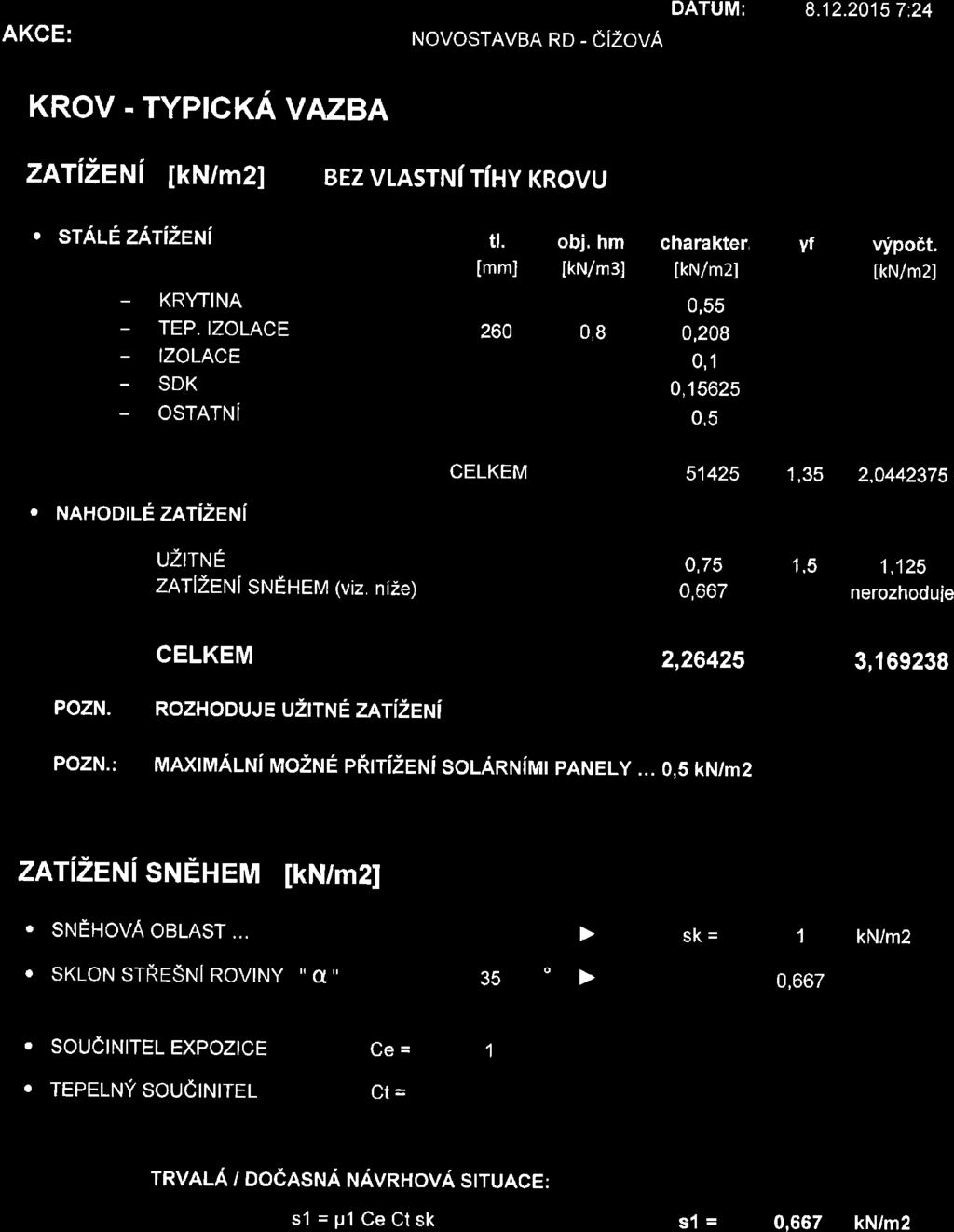

6

7

8

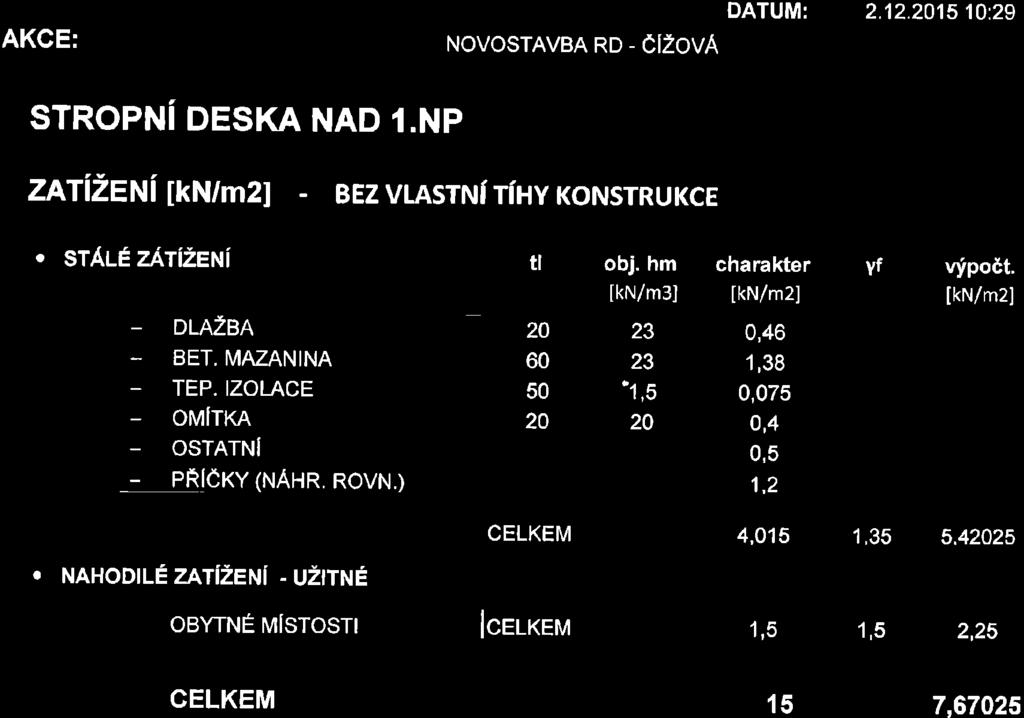

9

10

11

12

13

14

15

16 B A ,350-0,950-1,350-0,950-0, ,950-1,350-0, , ,350-0, ,350-1, B A zodpovědný projektant: Ing. Vojtěch Brož vypracoval: investor: Markéta Hartmanová a Jiří Šimeček stavba: výkres: ŘEŠENÍ ZÁKLADŮ POD OBVODOVÝM ZDIVEM tl. 500 mm ŠÍŘKA ŠÍŘKA ZTRACENÉ BEDNĚNÍ BEST 50 ZÁKLADOVÝ PAS z prostého betonu Ing. Vojtěch Brož NOVOSTAVBA RODINNÉHO DOMU Čížová u Písku k.ú. Nová Ves u Čížové, parc.č. 63/64 provázené svislou a vodorovnou výztuží pru m 10 mm zmonolitněno betonem C12/15 ŘEŠENÍ ZÁKLADŮ POD OBVODOVÝM ZDIVEM tl. 300 mm ZTRACENÉ BEDNĚNÍ BEST 30 provázené svislou a vodorovnou výztuží pru m 10 mm zmonolitněno betonem C12/15 ZÁKLADOVÝ PAS z prostého betonu ZÁKLADY: beton tř. C12/15 směs zavlhlá Pozn.: Základové pasy pod obvodovým nosným zdivem do nezámrzné hloubky, tzn. min mm pod okolní přilehlý terén. Pod vnitřními nosnými stěnami do hloubky 500 mm por okolní přilehlý terén Podkladní betonová deska tl. 120 mm + armovací síť KARI BSt 500, průř. 6 mm, oka 150/150 mm, s přetažením přes základové pasy. D.1.2 STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ PŮDORYS ZÁKLADŮ číslo paré: stupeň PD: dokumentace pro sloučené územní řízení a stavební povolení datum: 01/2017 měřítko číslo výkresu 1:75 D.1.2.1
