W12 Terasový plynový zářič W12 VA Návod k použití EKOTEZ s.r.o. tel. 221 599 163-4 Budovatelská 287 fax.

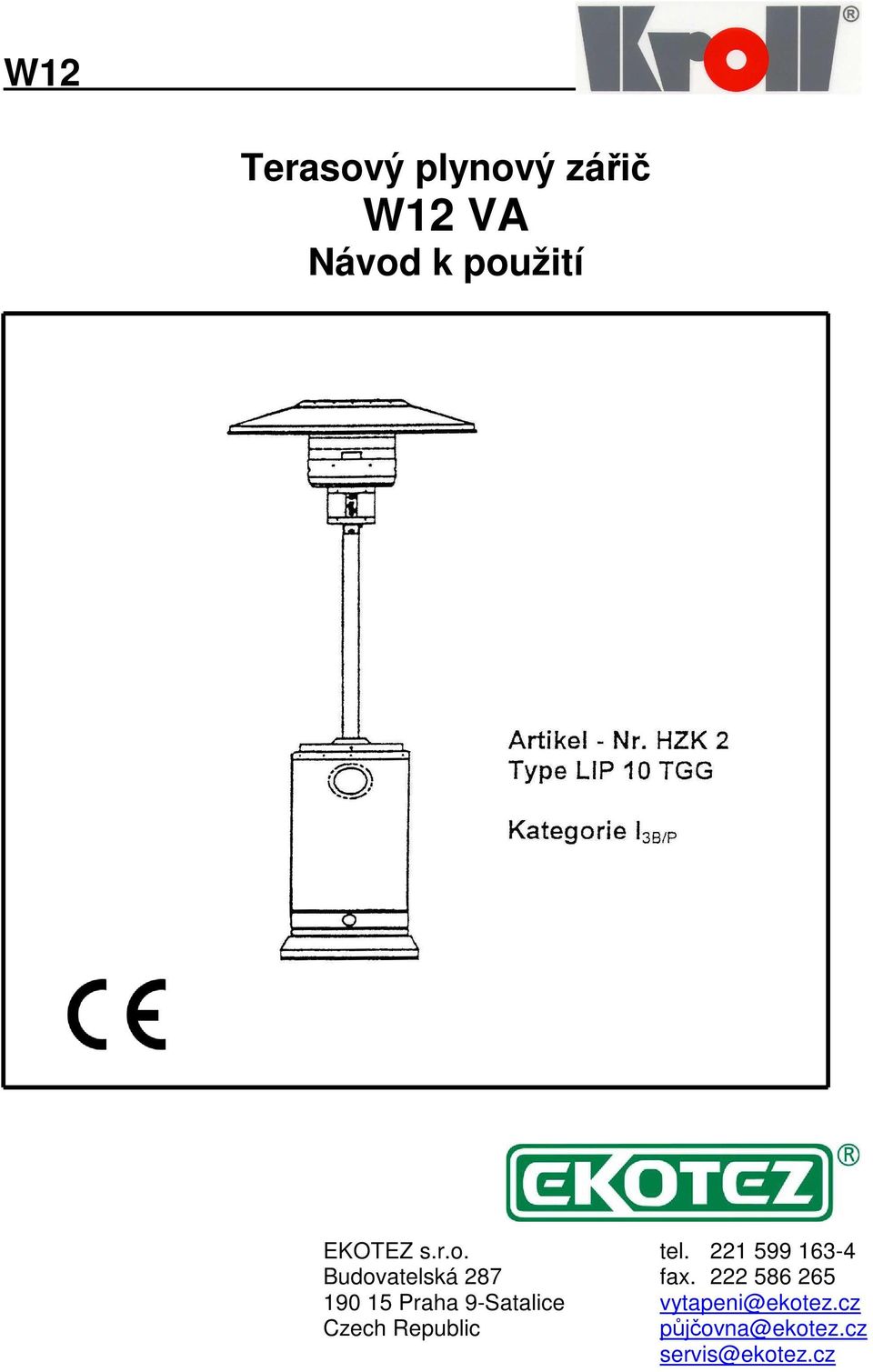

1 W12 Terasový plynový zářič W12 VA Návod k použití EKOTEZ s.r.o. tel Budovatelská 287 fax Praha 9-Satalice vytapeni@ekotez.cz Czech Republic půjčovna@ekotez.cz servis@ekotez.cz

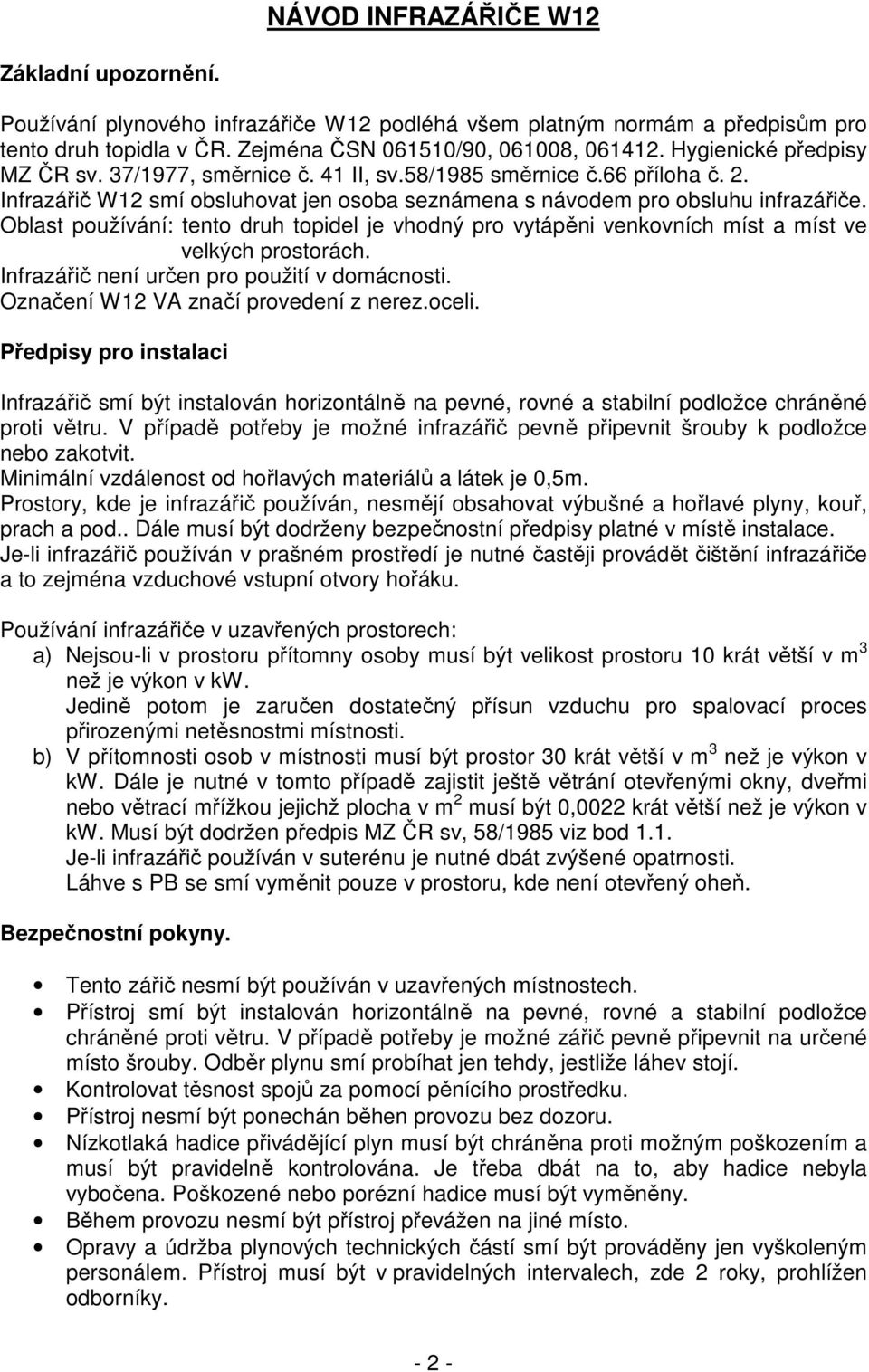

2 NÁVOD INFRAZÁŘIČE W12 Základní upozornění. Používání plynového infrazářiče W12 podléhá všem platným normám a předpisům pro tento druh topidla v ČR. Zejména ČSN /90, , Hygienické předpisy MZ ČR sv. 37/1977, směrnice č. 41 II, sv.58/1985 směrnice č.66 příloha č. 2. Infrazářič W12 smí obsluhovat jen osoba seznámena s návodem pro obsluhu infrazářiče. Oblast používání: tento druh topidel je vhodný pro vytápěni venkovních míst a míst ve velkých prostorách. Infrazářič není určen pro použití v domácnosti. Označení W12 VA značí provedení z nerez.oceli. Předpisy pro instalaci Infrazářič smí být instalován horizontálně na pevné, rovné a stabilní podložce chráněné proti větru. V případě potřeby je možné infrazářič pevně připevnit šrouby k podložce nebo zakotvit. Minimální vzdálenost od hořlavých materiálů a látek je 0,5m. Prostory, kde je infrazářič používán, nesmějí obsahovat výbušné a hořlavé plyny, kouř, prach a pod.. Dále musí být dodrženy bezpečnostní předpisy platné v místě instalace. Je-li infrazářič používán v prašném prostředí je nutné častěji provádět čištění infrazářiče a to zejména vzduchové vstupní otvory hořáku. Používání infrazářiče v uzavřených prostorech: a) Nejsou-li v prostoru přítomny osoby musí být velikost prostoru 10 krát větší v m 3 než je výkon v kw. Jedině potom je zaručen dostatečný přísun vzduchu pro spalovací proces přirozenými netěsnostmi místnosti. b) V přítomnosti osob v místnosti musí být prostor 30 krát větší v m 3 než je výkon v kw. Dále je nutné v tomto případě zajistit ještě větrání otevřenými okny, dveřmi nebo větrací mřížkou jejichž plocha v m 2 musí být 0,0022 krát větší než je výkon v kw. Musí být dodržen předpis MZ ČR sv, 58/1985 viz bod 1.1. Je-li infrazářič používán v suterénu je nutné dbát zvýšené opatrnosti. Láhve s PB se smí vyměnit pouze v prostoru, kde není otevřený oheň. Bezpečnostní pokyny. Tento zářič nesmí být používán v uzavřených místnostech. Přístroj smí být instalován horizontálně na pevné, rovné a stabilní podložce chráněné proti větru. V případě potřeby je možné zářič pevně připevnit na určené místo šrouby. Odběr plynu smí probíhat jen tehdy, jestliže láhev stojí. Kontrolovat těsnost spojů za pomocí pěnícího prostředku. Přístroj nesmí být ponechán běhen provozu bez dozoru. Nízkotlaká hadice přivádějící plyn musí být chráněna proti možným poškozením a musí být pravidelně kontrolována. Je třeba dbát na to, aby hadice nebyla vybočena. Poškozené nebo porézní hadice musí být vyměněny. Během provozu nesmí být přístroj převážen na jiné místo. Opravy a údržba plynových technických částí smí být prováděny jen vyškoleným personálem. Přístroj musí být v pravidelných intervalech, zde 2 roky, prohlížen odborníky

Oblast používání: tento druh topidel je vhodný pro vytápěni venkovních míst a míst ve velkých prostorách. Infrazářič není určen pro použití v domácnosti. Označení W12 VA značí provedení z nerez.oceli.

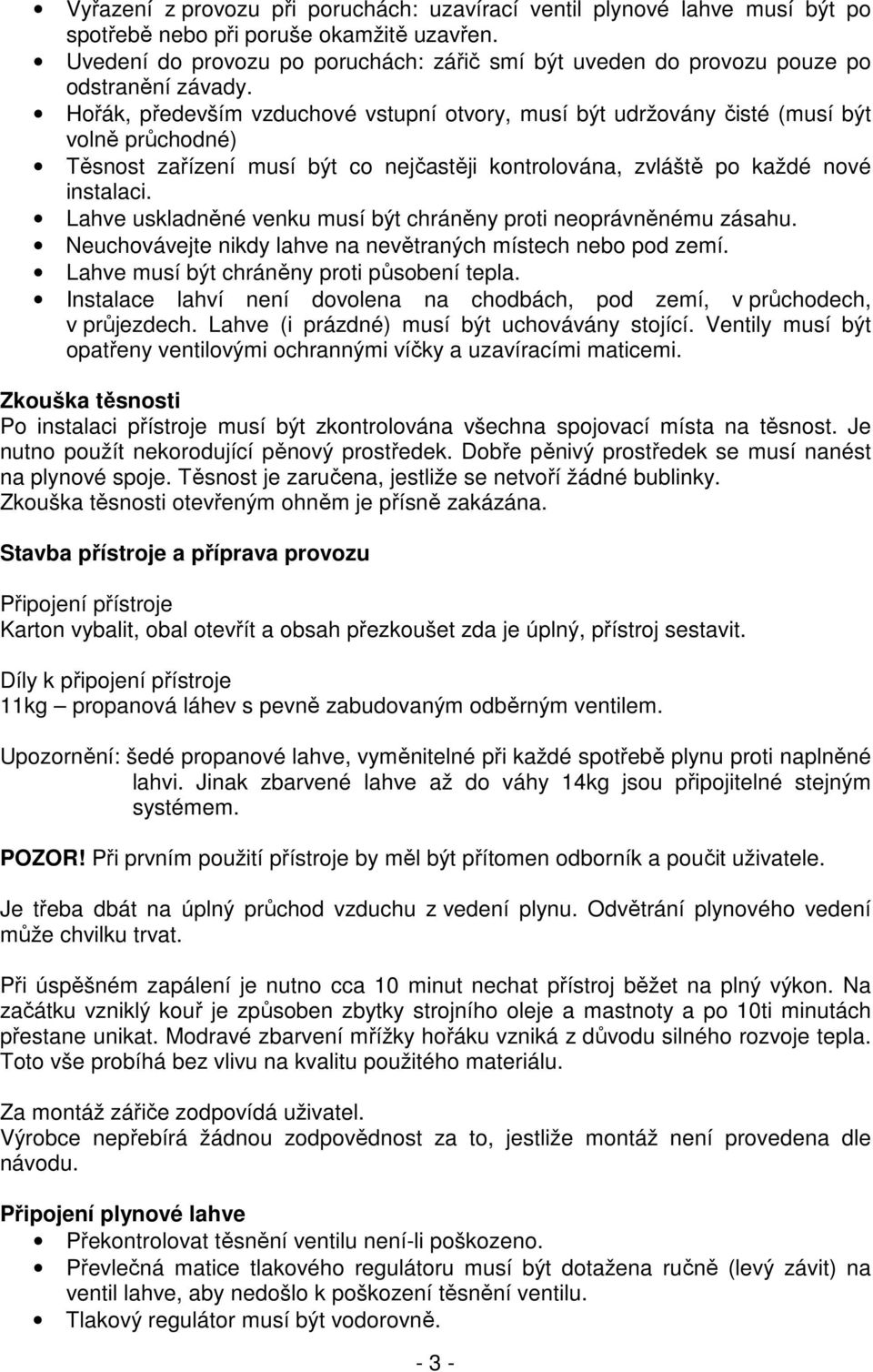

3 Vyřazení z provozu při poruchách: uzavírací ventil plynové lahve musí být po spotřebě nebo při poruše okamžitě uzavřen. Uvedení do provozu po poruchách: zářič smí být uveden do provozu pouze po odstranění závady. Hořák, především vzduchové vstupní otvory, musí být udržovány čisté (musí být volně průchodné) Těsnost zařízení musí být co nejčastěji kontrolována, zvláště po každé nové instalaci. Lahve uskladněné venku musí být chráněny proti neoprávněnému zásahu. Neuchovávejte nikdy lahve na nevětraných místech nebo pod zemí. Lahve musí být chráněny proti působení tepla. Instalace lahví není dovolena na chodbách, pod zemí, v průchodech, v průjezdech. Lahve (i prázdné) musí být uchovávány stojící. Ventily musí být opatřeny ventilovými ochrannými víčky a uzavíracími maticemi. Zkouška těsnosti Po instalaci přístroje musí být zkontrolována všechna spojovací místa na těsnost. Je nutno použít nekorodující pěnový prostředek. Dobře pěnivý prostředek se musí nanést na plynové spoje. Těsnost je zaručena, jestliže se netvoří žádné bublinky. Zkouška těsnosti otevřeným ohněm je přísně zakázána. Stavba přístroje a příprava provozu Připojení přístroje Karton vybalit, obal otevřít a obsah přezkoušet zda je úplný, přístroj sestavit. Díly k připojení přístroje 11kg propanová láhev s pevně zabudovaným odběrným ventilem. Upozornění: šedé propanové lahve, vyměnitelné při každé spotřebě plynu proti naplněné lahvi. Jinak zbarvené lahve až do váhy 14kg jsou připojitelné stejným systémem. POZOR! Při prvním použití přístroje by měl být přítomen odborník a poučit uživatele. Je třeba dbát na úplný průchod vzduchu z vedení plynu. Odvětrání plynového vedení může chvilku trvat. Při úspěšném zapálení je nutno cca 10 minut nechat přístroj běžet na plný výkon. Na začátku vzniklý kouř je způsoben zbytky strojního oleje a mastnoty a po 10ti minutách přestane unikat. Modravé zbarvení mřížky hořáku vzniká z důvodu silného rozvoje tepla. Toto vše probíhá bez vlivu na kvalitu použitého materiálu. Za montáž zářiče zodpovídá uživatel. Výrobce nepřebírá žádnou zodpovědnost za to, jestliže montáž není provedena dle návodu. Připojení plynové lahve Překontrolovat těsnění ventilu není-li poškozeno. Převlečná matice tlakového regulátoru musí být dotažena ručně (levý závit) na ventil lahve, aby nedošlo k poškození těsnění ventilu. Tlakový regulátor musí být vodorovně

Hořák, především vzduchové vstupní otvory, musí být udržovány čisté (musí být volně průchodné) Těsnost zařízení musí být co nejčastěji kontrolována, zvláště po každé nové instalaci.

4 Uvedení zářiče do provozu Zapálení plamene 1. Otevřete plynovou láhev. 2. Otočte ve směru hodinových ručiček ovládací knoflík kontrolního ventilu do pozice mezi Max. a Min. 3. Ovládací knoflík stisknout a pevně držet. 4. Tiskněte zápalný knoflík tak často až se zapálí plamen. 5. Když je plamen zapálen, držte ovládací knoflík 5 až 10 vteřin stlačený. 6. Uvolněte ovládací knoflík a dbejte na to, aby plamen ještě hořel. 7. Při chybném zapálení opakujte operace 3 až6, 8. Nastavte ovládací knoflík podle přání. Vyřazení z provozu 1. Nastavte ovládací knoflík na kontrolním ventilu do polohy o aby plamen zhasl. Dávejte pozor na to, aby plamen úplně zhasl. 2. Uzavřete ventil na plynové lahvi. Porucha uzavření plynové lahve Po použití nebo v případě poruchy uzavřete vždy uzavírací ventil plynové lahve

Uvolněte ovládací knoflík a dbejte na to, aby plamen ještě hořel. 7. Při chybném zapálení opakujte operace 3 až6, 8. Nastavte ovládací knoflík podle přání. Vyřazení z provozu 1.

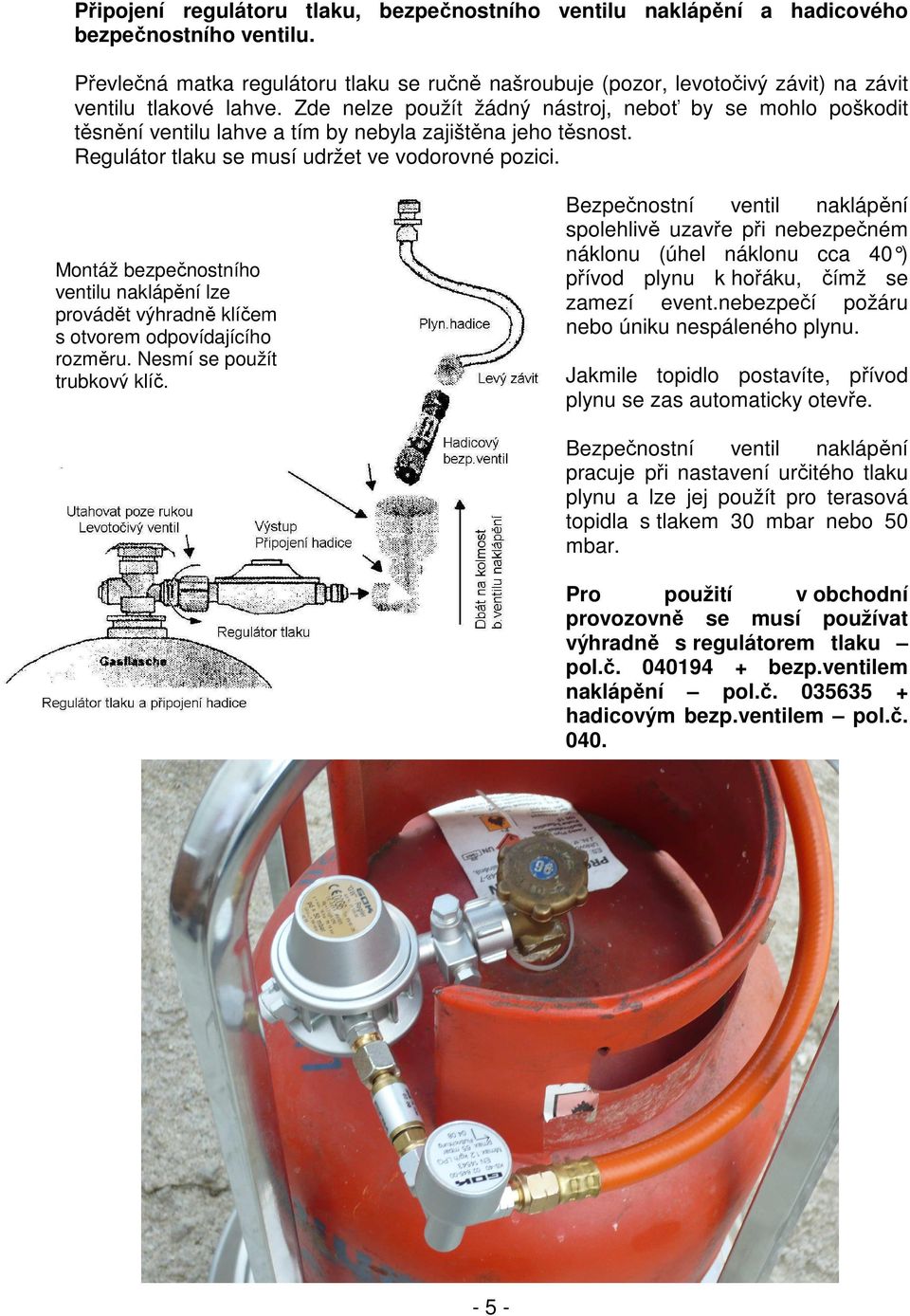

5 Připojení regulátoru tlaku, bezpečnostního ventilu naklápění a hadicového bezpečnostního ventilu. Převlečná matka regulátoru tlaku se ručně našroubuje (pozor, levotočivý závit) na závit ventilu tlakové lahve. Zde nelze použít žádný nástroj, neboť by se mohlo poškodit těsnění ventilu lahve a tím by nebyla zajištěna jeho těsnost. Regulátor tlaku se musí udržet ve vodorovné pozici. Montáž bezpečnostního ventilu naklápění lze provádět výhradně klíčem s otvorem odpovídajícího rozměru. Nesmí se použít trubkový klíč. Bezpečnostní ventil naklápění spolehlivě uzavře při nebezpečném náklonu (úhel náklonu cca 40 ) přívod plynu k hořáku, čímž se zamezí event.nebezpečí požáru nebo úniku nespáleného plynu. Jakmile topidlo postavíte, přívod plynu se zas automaticky otevře. Bezpečnostní ventil naklápění pracuje při nastavení určitého tlaku plynu a lze jej použít pro terasová topidla s tlakem 30 mbar nebo 50 mbar. Pro použití v obchodní provozovně se musí používat výhradně s regulátorem tlaku pol.č bezp.ventilem naklápění pol.č hadicovým bezp.ventilem pol.č

Zde nelze použít žádný nástroj, neboť by se mohlo poškodit těsnění ventilu lahve a tím by nebyla zajištěna jeho těsnost. Regulátor tlaku se musí udržet ve vodorovné pozici.

6 Technická data. Kategorie I 3B/P Provozní tlak propan/ butan mbar 30 Jmenovitý výkon 1. stupeň min. 2. stupeň max. kw 6,5 10 Spotřeba plynu 1. stupeň min. 2. stupeň max. g/hod Hmotnost včetně láhve kg 30 Výška m 2,3 Průměr reflektoru m 0,805 Průměr plochy ohřevu m 6 Vzdálenost od hořlavých látek - minimální m 0,5 Kontrola těsnosti spojů Montážní poloha při výměně láhve - 6 -

7 Návod montáže - 7 -

8 - 8 -

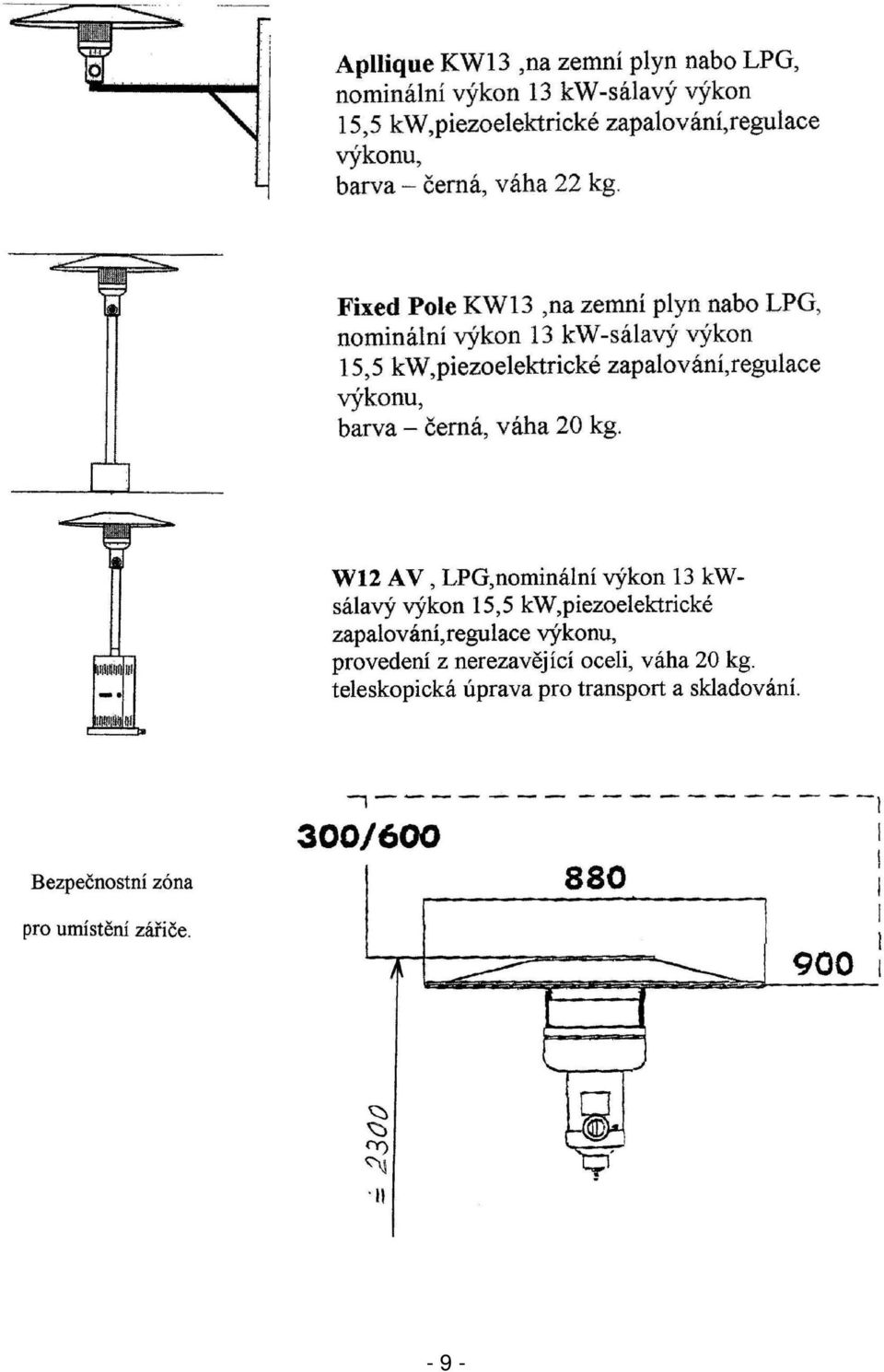

9 - 9 -

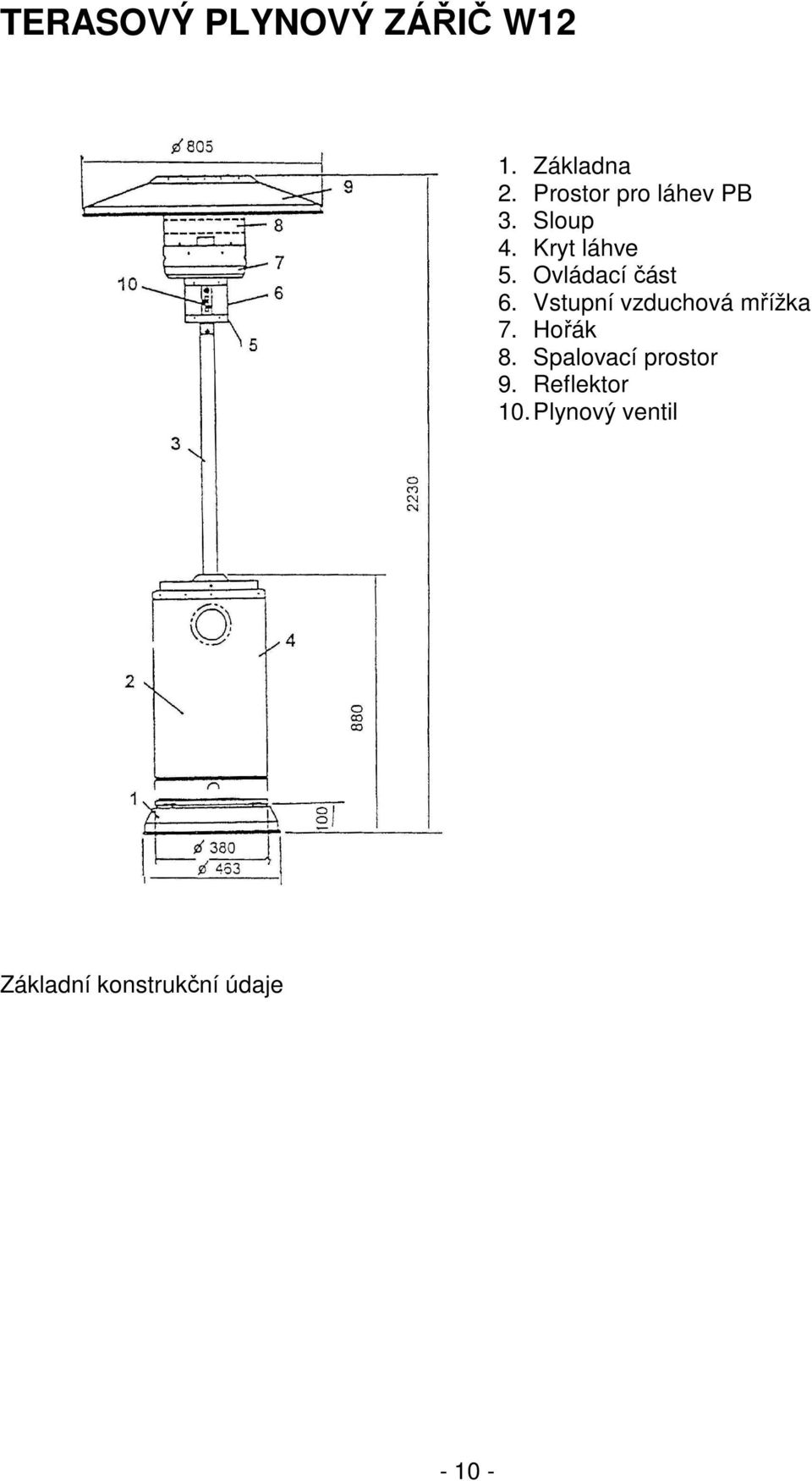

10 TERASOVÝ PLYNOVÝ ZÁŘIČ W12 1. Základna 2. Prostor pro láhev PB 3. Sloup 4. Kryt láhve 5. Ovládací část 6. Vstupní vzduchová mřížka 7. Hořák 8. Spalovací prostor 9. Reflektor 10. Plynový ventil Základní konstrukční údaje
