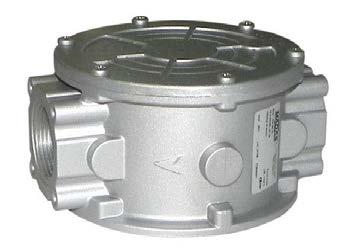

NÁVOD K POUŽITÍ 1) Výrobek: PLYNOVÝ FILTR 2) Typ: IVAR.FM 3) Instalace: 4) Charakteristika použití: 5) Montážní postup: 1/7

Transkript

1 1) Výrobek: PLYNOVÝ FILTR 2) Typ: IVAR.FM 3) Instalace: Instalaci a uvedení do provozu, stejně jako připojení elektrických komponentů, musí provádět výhradně osoba odborně způsobilá s patřičnou elektro-technickou kvalifikací v souladu se všemi národními normami a vyhláškami platnými v zemi instalace. Během instalace a uvádění do provozu musí být dodrženy instrukce a bezpečnostní opatření uvedené v tomto návodu. Provozovatel nesmí provádět žádné zásahy a je povinen se řídit pokyny uvedenými níže a dodržovat je tak, aby nedošlo k poškození zařízení nebo k újmě na zdraví obsluhujícího personálu při dodržení pravidel a norem bezpečnosti práce. 4) Charakteristika použití: Plynový filtr je zařízení, které zabraňuje průchodu prachu nebo částic unášených plynem, chrání další prvky v systému, jako jsou redukční ventily, hořáky nebo bezpečnostní prvky. Plynový filtr IVAR.FM má velkou filtrační plochu, vyrobenou ze syntetického omyvatelného materiálu. Filtrační část je plně vyjímatelná pro kompletní kontrolu a čištění. Speciální těsnicí O-kroužky jsou odolné proti působení plynů I., II. a III. třídy. V závislosti na typu, umožňují filtry měření tlaku v přívodním potrubí standardním způsobem. V souladu s ČSN EN 126, 2014/68/EU PED a 2009/14/CE. 5) Montážní postup: UPOZORNĚNÍ: Všechny práce při instalaci, elektroinstalaci a údržbě musí provádět kvalifikovaní pracovníci. IVAR.FM_NÁVOD_05/2018 IVAR CS, spol. s r. o., Velvarská 9-Podhořany, Nelahozeves 1/7

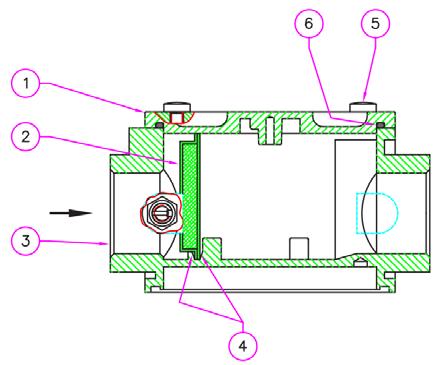

2 Před instalací musí být uzavřen přívod plynu. Zkontrolujte, zda tlak v potrubí systému nepřesahuje maximální tlak uvedený na výrobku. Plynový filtr se obvykle instaluje ve směru šipky průtoku vyznačené na těle filtru (3), směřující k uživatelskému spotřebiči. Efektivní funkce je zachována při horizontální i vertikální instalaci. Během instalace dbejte na to, aby v zařízení nedošlo k usazení nečistot nebo kovových zbytků. Zkontrolujte, zda vlákno na závitu potrubí není příliš dlouhé. Příliš dlouhé závity potrubí mohou poškodit tělo plynového filtru. Připojovací závity potrubí musí být konzistentní s připojovacími závity plynového filtru. Doporučujeme instalaci kompenzátoru. Po instalaci vždy prověřte plynotěsnost systému. 6) Technický nákres s popisem: Pohled zhora bez krytu DN DN Pohled zhora bez krytu 1) Kryt 2) Filtrační prvek 3) Tělo filtru 4) Vodicí drážky 5) Upevňovací šrouby 6) Těsnicí O-kroužek 7) Tlakový vývod IVAR.FM_NÁVOD_05/2018 IVAR CS, spol. s r. o., Velvarská 9-Podhořany, Nelahozeves 2/7

3 Instalace závitových armatur musí být provedena bez jakéhokoliv namáhání, napětí a přídavných sil, nadměrný krouticí moment může poškodit tělo armatury. Při instalaci je nutné zohledňovat délkovou dilataci potrubí v závislosti na typu materiálu a v případě potřeby ji řešit vhodnou kompenzační armaturou. Instalace se provádí k tomu určeným stranovým klíčem o příslušné velikosti nebo k tomu určenými instalatérskými siko kleštěmi (s hladkými dosedacími plochami) pro utahování šestihranů. 7) Příklad zapojení: odvzdušnění plynovod uživatel 1) Uzavírací ventil ON / OFF 2) Plynový filtr IVAR.FM 3) Uzavírací ventil 4) Regulátor tlaku 5) Přepadový ventil 6) Páka pro dálkové ovládání ventilu ON/OFF 8) Údržba: Ve všech případech před provedením jakýchkoli vnitřních kontrol se ujistěte, že: 1. napájení přístroje je odpojeno; 2. v zařízení není žádný plyn pod tlakem. Odšroubujte upevňovací šrouby (5) a odmontujte kryt (1). Demontujte filtrační vložku (2), vyčistěte ji mýdlem a vodou (nebo případně nahraďte novou), vyfoukejte stlačeným vzduchem a znovu sestavte do původní polohy. Zkontrolujte, zda je správně umístěna ve vodících drážkách (4) a zda neznemožňuje zpětnou montáž krytu. Nakonec namontujte zpět kryt (1) a ujistěte se, že je těsnicí O- kroužek (6) ve správné pozici. IVAR.FM_NÁVOD_05/2018 IVAR CS, spol. s r. o., Velvarská 9-Podhořany, Nelahozeves 3/7

4 9) Technický nákres s rozměry: Rozměr A (mm) B (mm) C (mm) Filtrační plocha (mm 2 ) DN 15 DN DN 32 DN DN ) Provozní parametry: Typ IVAR.FM Maximální provozní tlak PN 6 Teplota prostředí -40 C až +70 C Použití neagresivní plyny I., II. a III. třídy (suché plyny) Dodávané rozměry 1/2" 2", závit vnitřní dle EN Porozita filtru 10 µm, 50 µm (na objednávku 20 µm) Skupina 2 Bezpečnostní faktor F = 4 (5*4 = 20 bar) dle EM bod F.7.9 tlakově litý hliník (UNI EN 1706) mosaz OT 58 (UNI EN 12164) Materiál 11S hliník (UNI ) těsnění NBR (UNI 7702) nylonové vlákno, 30% skelných vláken (UNI EN ISO 11667) IVAR.FM_NÁVOD_05/2018 IVAR CS, spol. s r. o., Velvarská 9-Podhořany, Nelahozeves 4/7

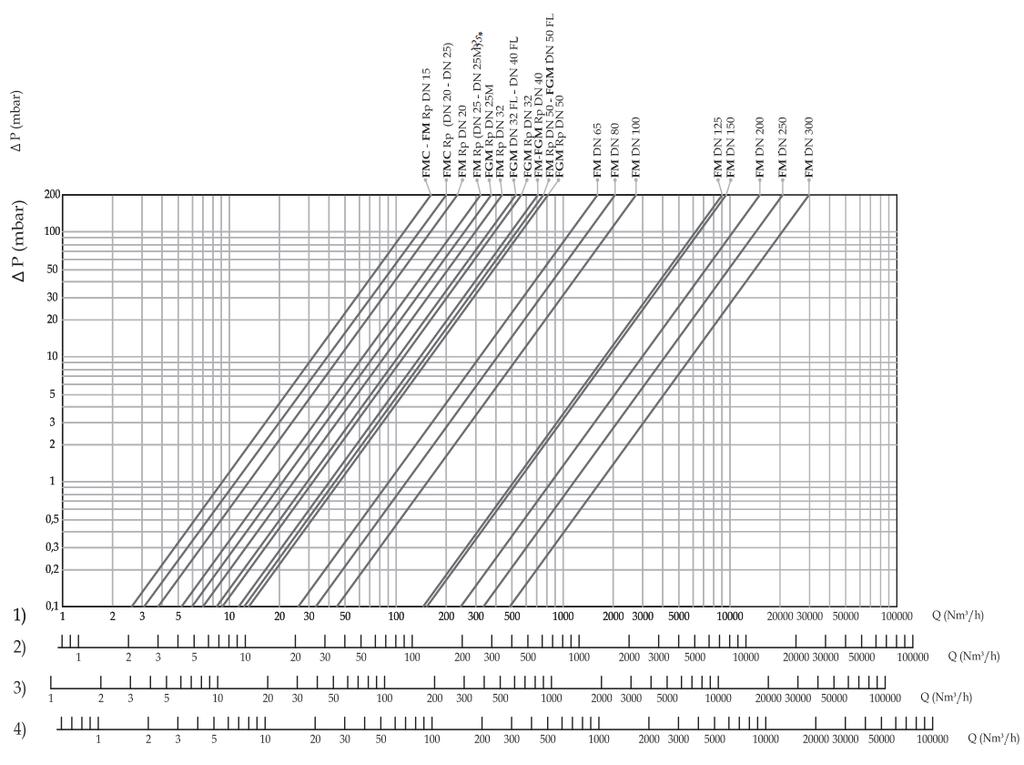

5 11) Diagram tlakových ztrát filtru s porozitou 50 µm: 1) Zemní plyn (metan) 2) Vzduch 3) Svítiplyn 4) LPG IVAR.FM_NÁVOD_05/2018 IVAR CS, spol. s r. o., Velvarská 9-Podhořany, Nelahozeves 5/7

6 12) Diagram tlakových ztrát filtru s porozitou 10 µm: 5) Zemní plyn (metan) 6) Vzduch 7) Svítiplyn 8) LPG IVAR.FM_NÁVOD_05/2018 IVAR CS, spol. s r. o., Velvarská 9-Podhořany, Nelahozeves 6/7

7 13) Těsnění na závitech a doporučené těsnicí materiály: Typ těsnicího materiálu na závitech musí splňovat požadavky ČSN EN 751. Při použití doporučených těsnicích materiálů je nutné postupovat podle návodu výrobce nebo jeho zástupce. K těsnění na závitech se nedoporučuje používat jako těsnicí materiál konopné vlákno z důvodu rizika přepakování a následného roztržení těla armatury. Doporučené těsnicí materiály: Těsnicí teflonové pásky PTFE Těsnicí teflonové šňůry Těsnicí teflonové nitě Těsnicí pasty Těsnicí gely 14) Poznámka: POZOR Navrhování, projektování, instalaci, zkoušení, uvádění do provozu, provoz, opravy a údržbu plynovodu, jako systému, musí provádět pouze kvalifikovaná osobou, která má patřičné vzdělání a kvalifikaci v souladu s platnými normami a bezpečnostními předpisy platnými v zemi instalace. 15) Upozornění: Společnost IVAR CS spol. s r.o. si vyhrazuje právo provádět v jakémkoliv momentu a bez předchozího upozornění změny technického nebo obchodního charakteru u výrobků, uvedených v tomto návodu. Vzhledem k dalšímu vývoji výrobků si vyhrazujeme právo provádět technické změny nebo vylepšení bez oznámení, odchylky mezi vyobrazeními výrobků jsou možné. Informace uvedené v tomto technickém sdělení nezbavují uživatele povinnosti dodržovat platné normativy a platné technické předpisy. Dokument je chráněn autorským právem. Takto založená práva, zvláště práva překladu, rozhlasového vysílání, reprodukce fotomechanikou, nebo podobnou cestou a uložení v zařízení na zpracování dat zůstávají vyhrazena. Za tiskové chyby nebo chybné údaje nepřebíráme žádnou zodpovědnost. IVAR.FM_NÁVOD_05/2018 IVAR CS, spol. s r. o., Velvarská 9-Podhořany, Nelahozeves 7/7
