Svislé vedení odtahu spalin pro plynové kotle s uzavřenou spalovací komorou

Transkript

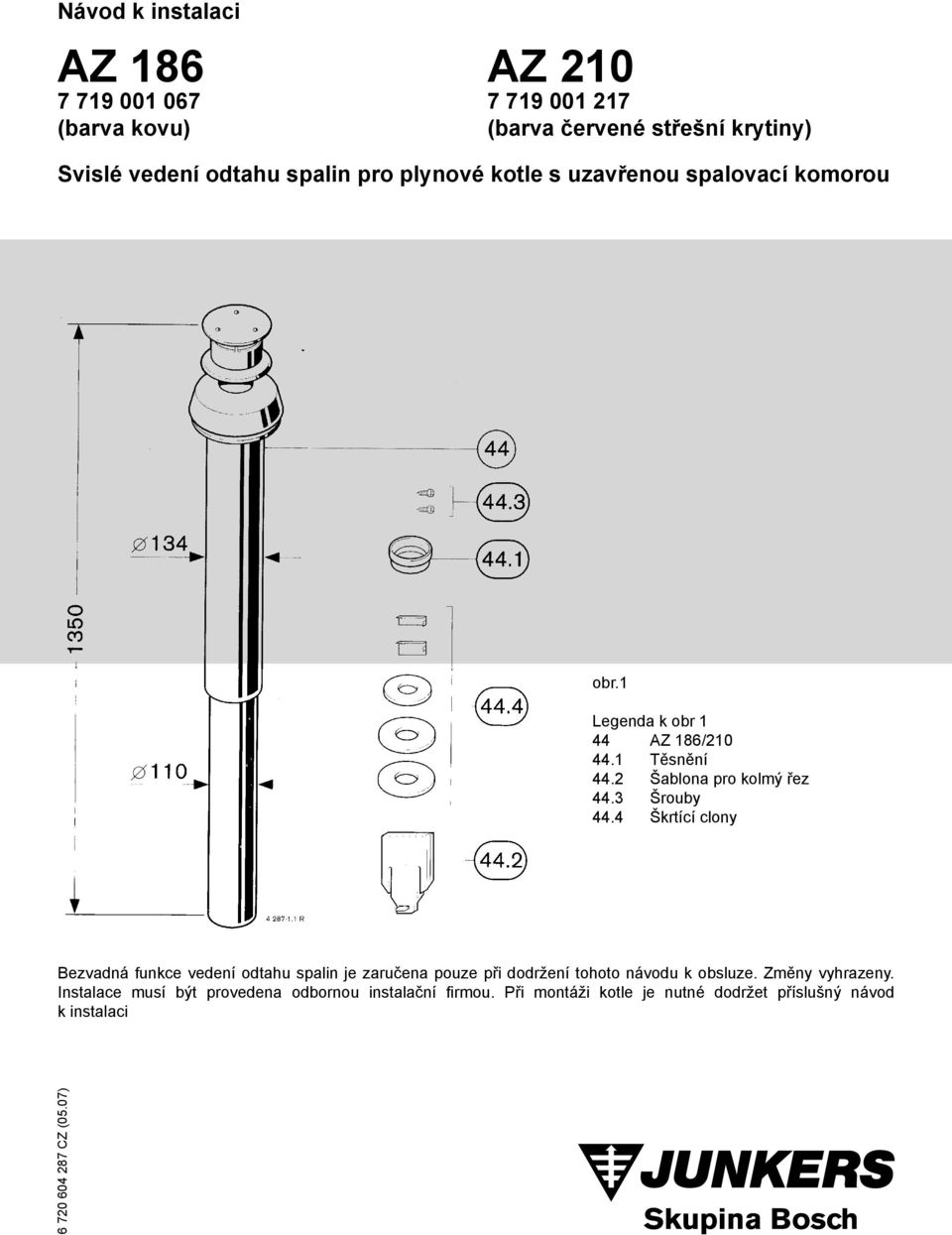

1 Návod k instalaci AZ (barva kovu) AZ (barva červené střešní krytiny) Svislé vedení odtahu spalin pro plynové kotle s uzavřenou spalovací komorou obr.1 Legenda k obr 1 44 AZ 186/ Těsnění 44.2 Šablona pro kolmý řez 44.3 Šrouby 44.4 Škrtící clony Bezvadná funkce vedení odtahu spalin je zaručena pouze při dodržení tohoto návodu k obsluze. Změny vyhrazeny. Instalace musí být provedena odbornou instalační firmou. Při montáži kotle je nutné dodržet příslušný návod k instalaci CZ (05.07)

2 Obsah strana Bezpečnostní pokyny 1 Použití Všeobecné informace Kombinace s příslušenstvím odtahu spalin 3 2 Všeobecně 4 3 Montáž AZ 186/ Kombinace AZ 186/210 a AZ Minimální montážní rozměry pro kotle CERAMINI ZSN 7/11-6AE 7 6 Minimální montážní rozměry u ZSN 7/11-6AE a ST E, ST E ve volném prostoru Minimální montážní rozměry u ZSN 7/11-6AE a ST EO, ST EO při vestavbě do skříně 9 7 Minimální montážní rozměry u ZSN 7/11-6AE a ST 50/80 nad sebou s AZ 186/ U šikmé střechy U ploché střechy 11 8 Odtah spalin nad plochou nebo šikmou střechu u ZSN 7/11-6 AE 12 9 Minimální montážní rozměry Z.E 24..A.. / Z.R 18,24-5AE / Z.N 18,24-6AE Minimální rozměry u Z.E 24..A.. / Z.R 18,24-5AE / Z.N 18,24-6AE s odtahem spalin střechou a s ST Bezvadná funkce je zaručena pouze pokud je dodržen tento návod k instalaci Při zápachu spalin Vypnout kotel (viz. stran 19). Otevřít okna a dveře. Informovat servisní firmu Instalace Montáž kotle na stěnu, připojení odtahu spalin a připojení k instalaci smí provést odborná instalační firma. Nepozměňujte díly vedení spalin a nekombinujte originální části odtahu spalin s díly (částmi) odklouření jiných výrobců. Při provozu závislém na vzduchu z místnosti: neuzavírejte a nezmenšujte větrací otvory ve dveřích, oknech a zdech. Při vestavbě spárotěsných oken musí zůstat zajištěn přísun vzduchu pro spalování. Použité symboly Upozornění v textu jsou označena vedle zobrazeným symbolem. Jsou ohraničena vodorovnými čarami pod a nad textem. Upozornění obsahují důležité informace v takových případech, kde nehrozí nebezpečí pro člověka nebo kotel. Změny vyhrazeny. 11 Minimální montážní rozměry u Z.E 24..A.. / Z.R 18,24-5AE / Z.N 18,24-6AE s ST E, ST E ve volném prostoru nebo při vestavbě do skříně Ostah spalin nad plochou nebo šikmou střechu u Z.E 24..A.. / Z.R 18,24-5AE / Z.N 18,24-6AE 19 2

3 1 Použití 1.1 Všeobecné informace Plynové kotle JUNKERS odpovídají EG směrnici 90/ 396/EWG a ČSN EN 483 a jsou podle těchto předpisů odzkoušeny. U odtahu spalin dle C XX je příslušenství odtahu spalin součástí zkušebního CE Protokolu. Z tohoto důvodu je možné používat pouze originální díly JUNKERS - příslušenství odtahu spalin. Povrchová teplota vedení spalovacího vzduchu je nižší než 85 C. Dle ČSN nejsou potřebné žádné minimální odstupy od hořlavých stavebních materiálů. 1.2 Kombinace s příslušenstvím odtahu spalin Základní svislé odkouření může být v případě koaxialních systémů kombinováno s následujícím příslušenstvím odtahu spalin: Označení Objednací číslo AZ 190 Prodloužení 500 mm AZ 178 Prodloužení 1000 mm AZ 179 Prodloužení 1500 mm AZ 180 Prodloužení 2000 mm AZ 181 Prodloužení 2500 mm AZ 135 Koleno 90 o s dvojitou trubkou AZ 201 Koleno 2x45 o s dvojitou trubkou AZ 187 Trubka odkouření s kontrolním otvorem AZ 168 Adaptér odkouření z 60/90 na 80/ AZ 136 Manžeta svislého odkouření - plochá střecha AZ 137 Manžeta svislého odkouření - střecha o - černá AZ 207 Manžeta svislého odkouření - střecha o - červená AZ 243 Manžeta svislého odkouření - univerzální (pro šikmou střechu) tabulka 1 3

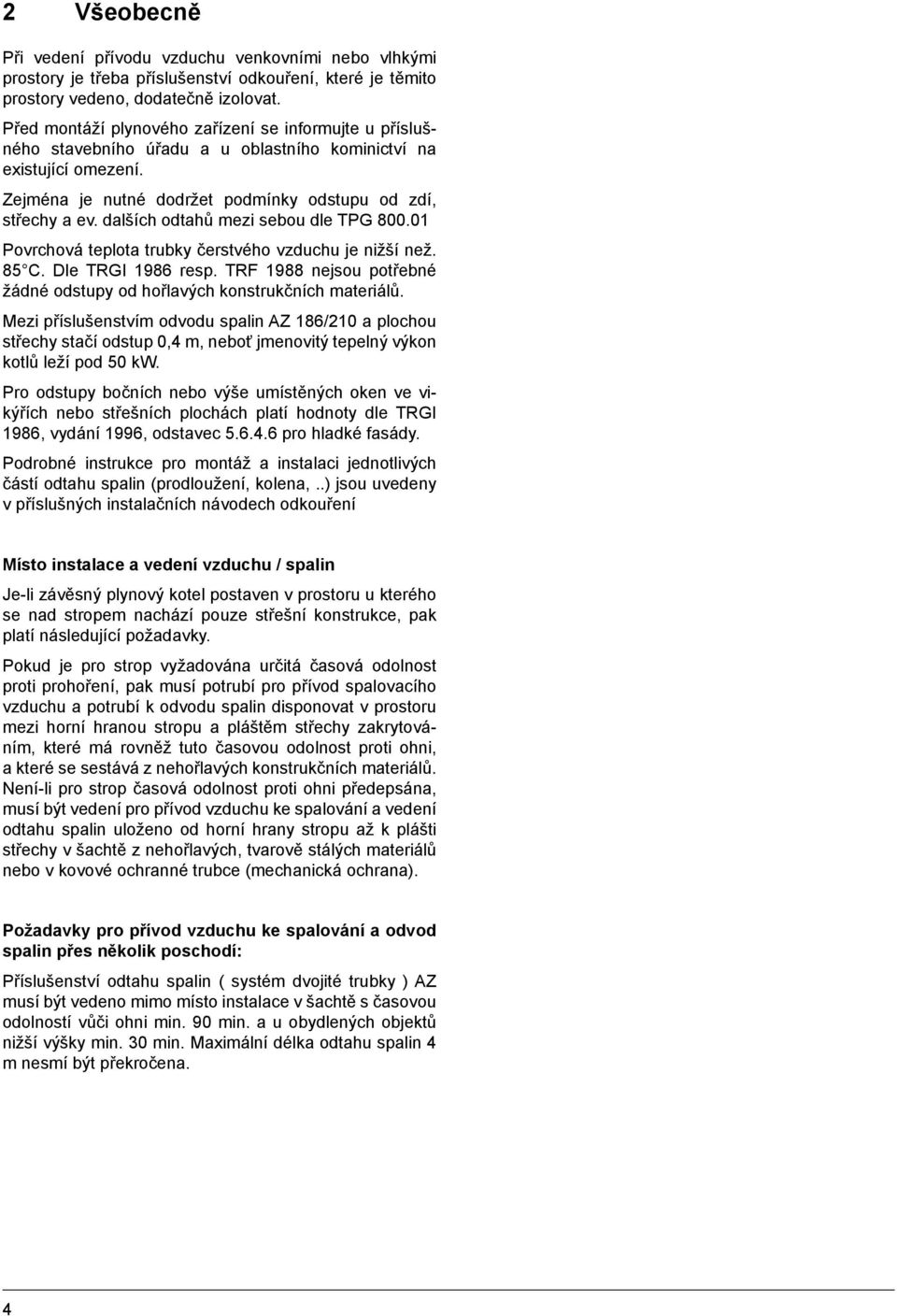

4 2 Všeobecně Při vedení přívodu vzduchu venkovními nebo vlhkými prostory je třeba příslušenství odkouření, které je těmito prostory vedeno, dodatečně izolovat. Před montáží plynového zařízení se informujte u příslušného stavebního úřadu a u oblastního kominictví na existující omezení. Zejména je nutné dodržet podmínky odstupu od zdí, střechy a ev. dalších odtahů mezi sebou dle TPG Povrchová teplota trubky čerstvého vzduchu je nižší než. 85 C. Dle TRGI 1986 resp. TRF 1988 nejsou potřebné žádné odstupy od hořlavých konstrukčních materiálů. Mezi příslušenstvím odvodu spalin AZ 186/210 a plochou střechy stačí odstup 0,4 m, neboť jmenovitý tepelný výkon kotlů leží pod 50 kw. Pro odstupy bočních nebo výše umístěných oken ve vikýřích nebo střešních plochách platí hodnoty dle TRGI 1986, vydání 1996, odstavec pro hladké fasády. Podrobné instrukce pro montáž a instalaci jednotlivých částí odtahu spalin (prodloužení, kolena,..) jsou uvedeny v příslušných instalačních návodech odkouření Místo instalace a vedení vzduchu / spalin Je-li závěsný plynový kotel postaven v prostoru u kterého se nad stropem nachází pouze střešní konstrukce, pak platí následující požadavky. Pokud je pro strop vyžadována určitá časová odolnost proti prohoření, pak musí potrubí pro přívod spalovacího vzduchu a potrubí k odvodu spalin disponovat v prostoru mezi horní hranou stropu a pláštěm střechy zakrytováním, které má rovněž tuto časovou odolnost proti ohni, a které se sestává z nehořlavých konstrukčních materiálů. Není-li pro strop časová odolnost proti ohni předepsána, musí být vedení pro přívod vzduchu ke spalování a vedení odtahu spalin uloženo od horní hrany stropu až k plášti střechy v šachtě z nehořlavých, tvarově stálých materiálů nebo v kovové ochranné trubce (mechanická ochrana). Požadavky pro přívod vzduchu ke spalování a odvod spalin přes několik poschodí: Příslušenství odtahu spalin ( systém dvojité trubky ) AZ musí být vedeno mimo místo instalace v šachtě s časovou odolností vůči ohni min. 90 min. a u obydlených objektů nižší výšky min. 30 min. Maximální délka odtahu spalin 4 m nesmí být překročena. 4

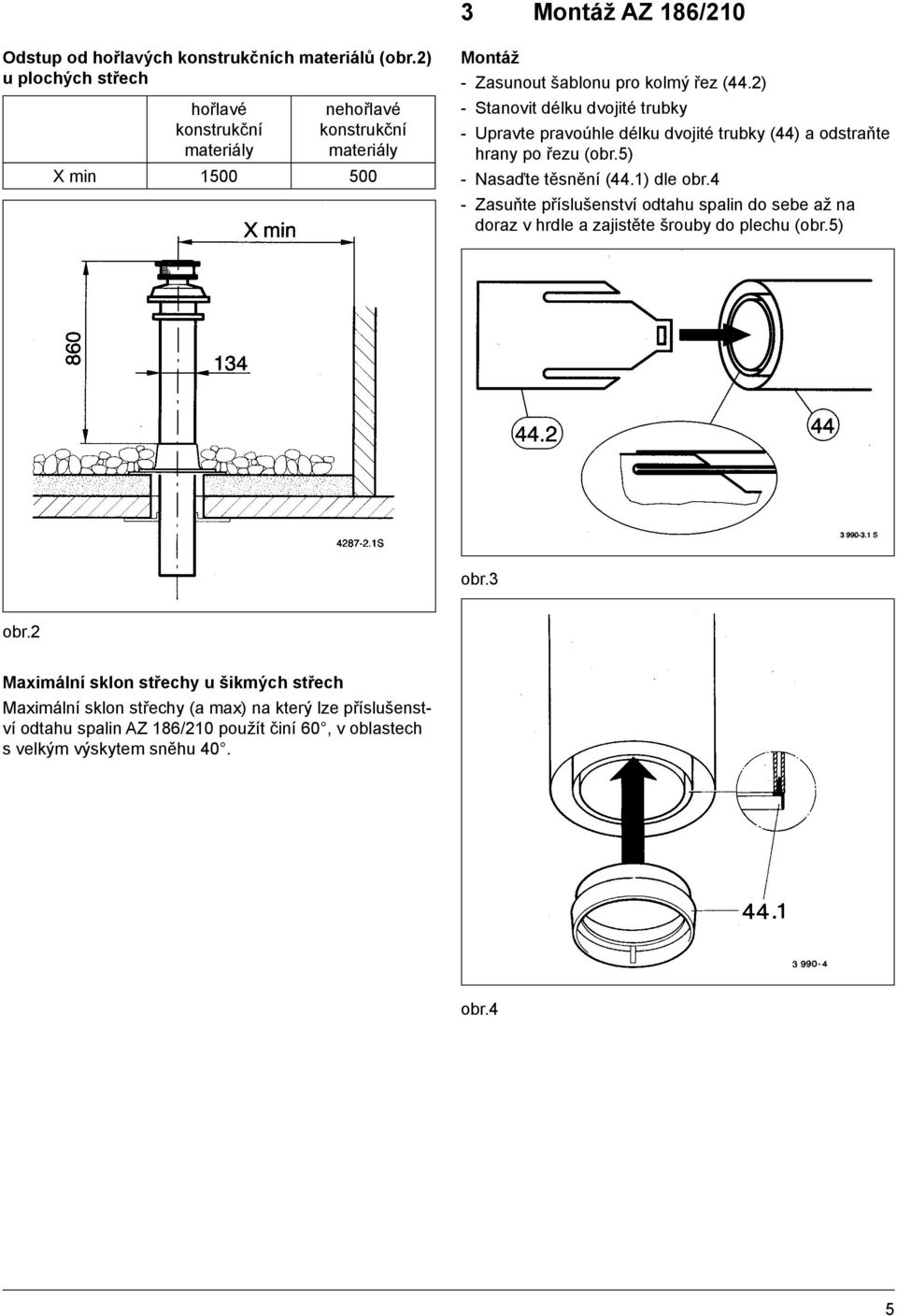

5 3 Montáž AZ 186/210 Odstup od hořlavých konstrukčních materiálů (obr.2) u plochých střech hořlavé konstrukční materiály nehořlavé konstrukční materiály X min Montáž - Zasunout šablonu pro kolmý řez (44.2) - Stanovit délku dvojité trubky - Upravte pravoúhle délku dvojité trubky (44) a odstraňte hrany po řezu (obr.5) - Nasaďte těsnění (44.1) dle obr.4 - Zasuňte příslušenství odtahu spalin do sebe až na doraz v hrdle a zajistěte šrouby do plechu (obr.5) obr.3 obr.2 Maximální sklon střechy u šikmých střech Maximální sklon střechy (a max) na který lze příslušenství odtahu spalin AZ 186/210 použít činí 60, v oblastech s velkým výskytem sněhu 40. obr.4 5

6 4 Kombinace AZ 186/210 a AZ 187 obr.5 obr.6 6

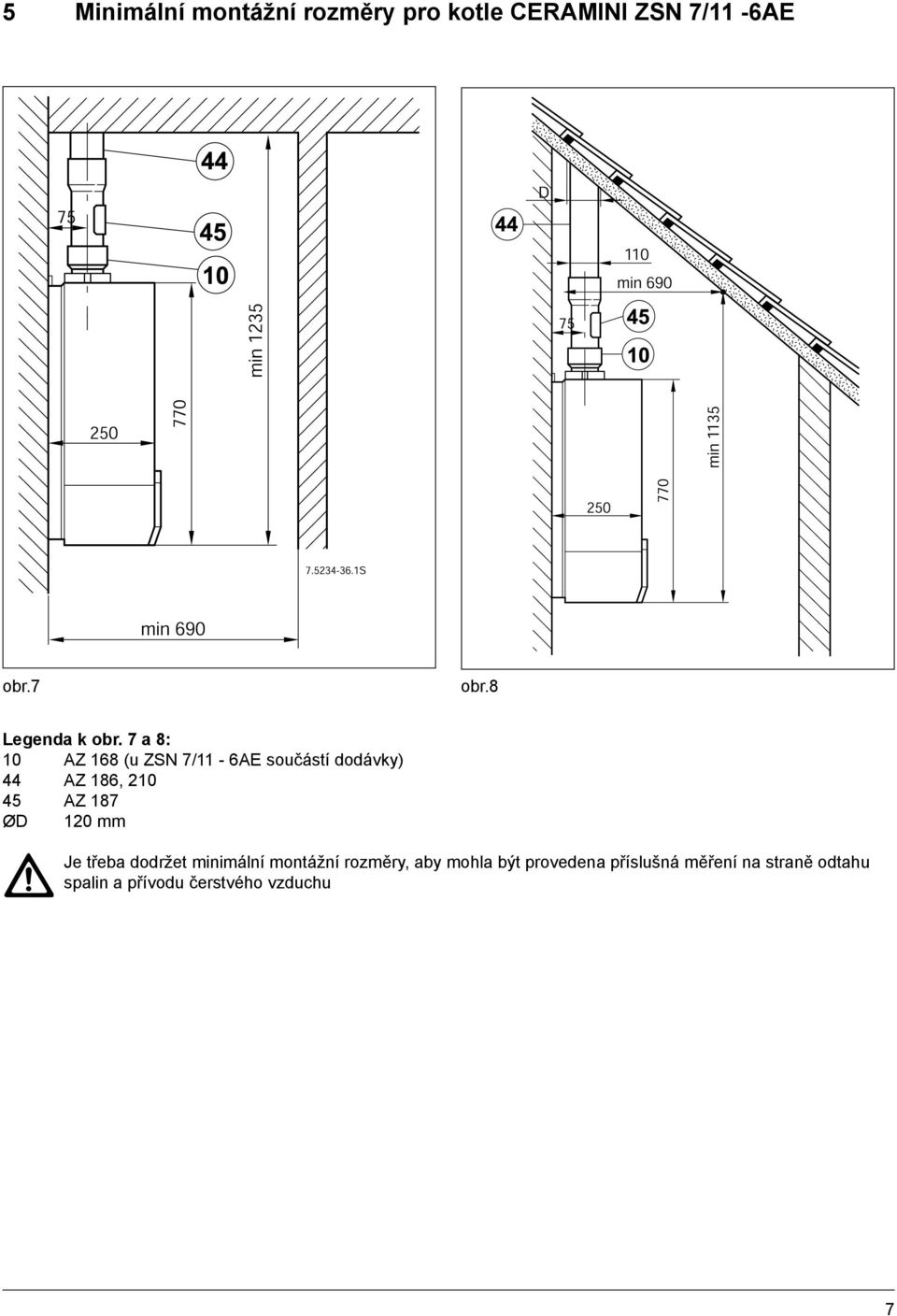

7 5 Minimální montážní rozměry pro kotle CERAMINI ZSN 7/11-6AE obr.7 obr.8 Legenda k obr. 7 a 8: 10 AZ 168 (u ZSN 7/11-6AE součástí dodávky) 44 AZ 186, 210 ØD 120 mm Je třeba dodržet minimální montážní rozměry, aby mohla být provedena příslušná měření na straně odtahu spalin a přívodu čerstvého vzduchu 7

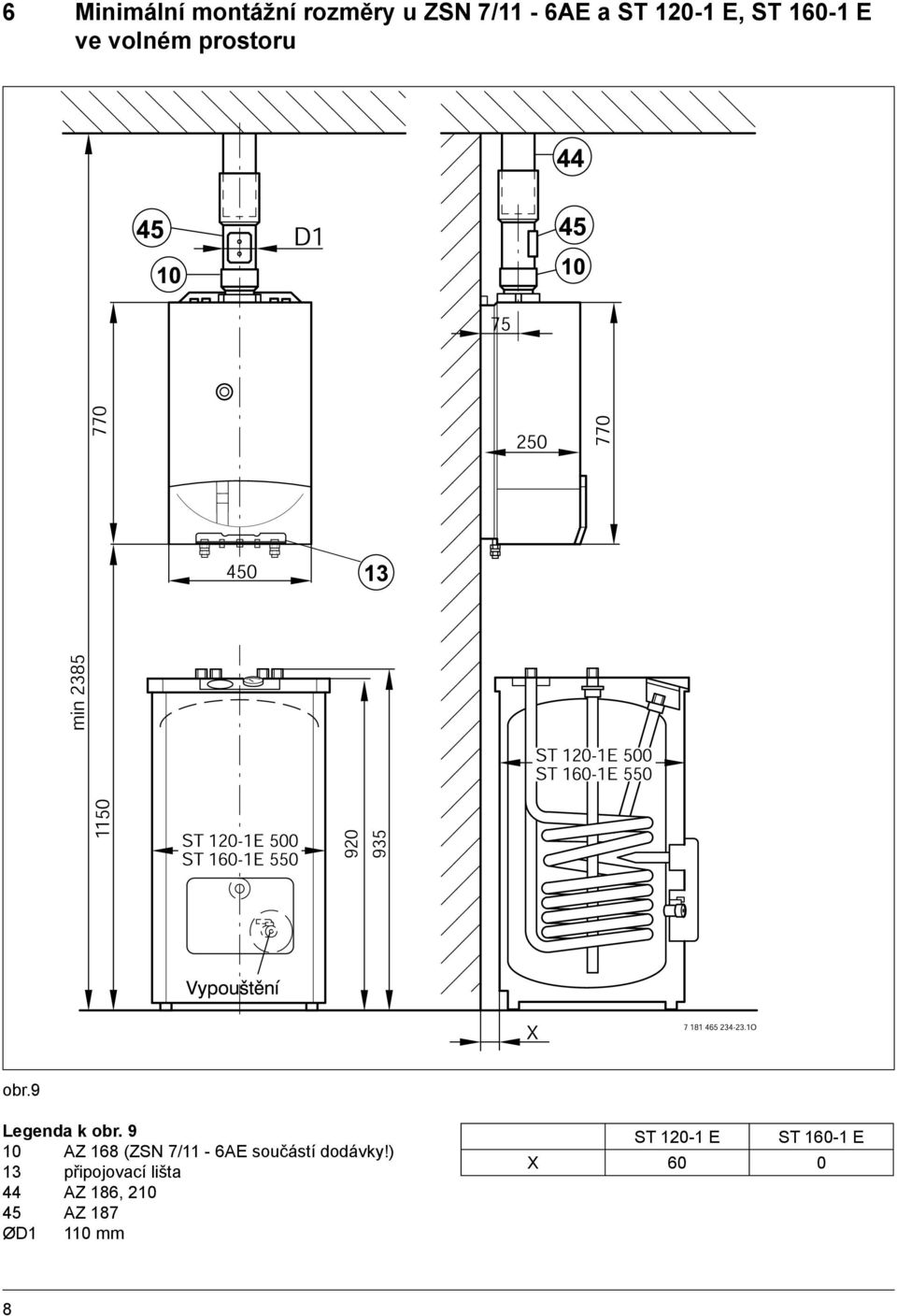

8 6 Minimální montážní rozměry u ZSN 7/11-6AE a ST E, ST E ve volném prostoru obr.9 Legenda k obr AZ 168 (ZSN 7/11-6AE součástí dodávky!) 13 připojovací lišta 44 AZ 186, 210 ØD1 110 mm ST E ST E X

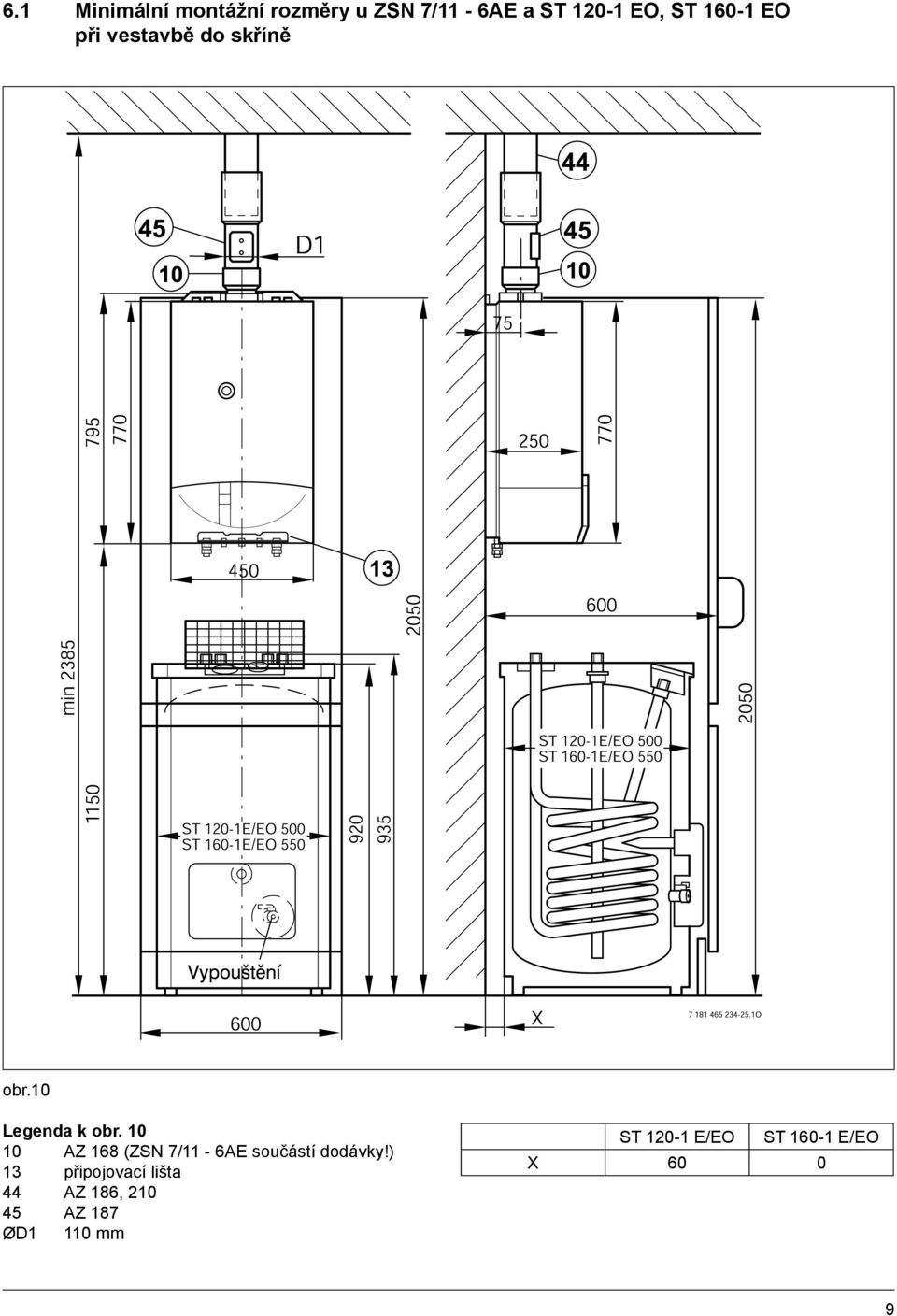

9 6.1 Minimální montážní rozměry u ZSN 7/11-6AE a ST EO, ST EO při vestavbě do skříně obr.10 Legenda k obr AZ 168 (ZSN 7/11-6AE součástí dodávky!) 13 připojovací lišta 44 AZ 186, 210 ØD1 110 mm ST E/EO ST E/EO X

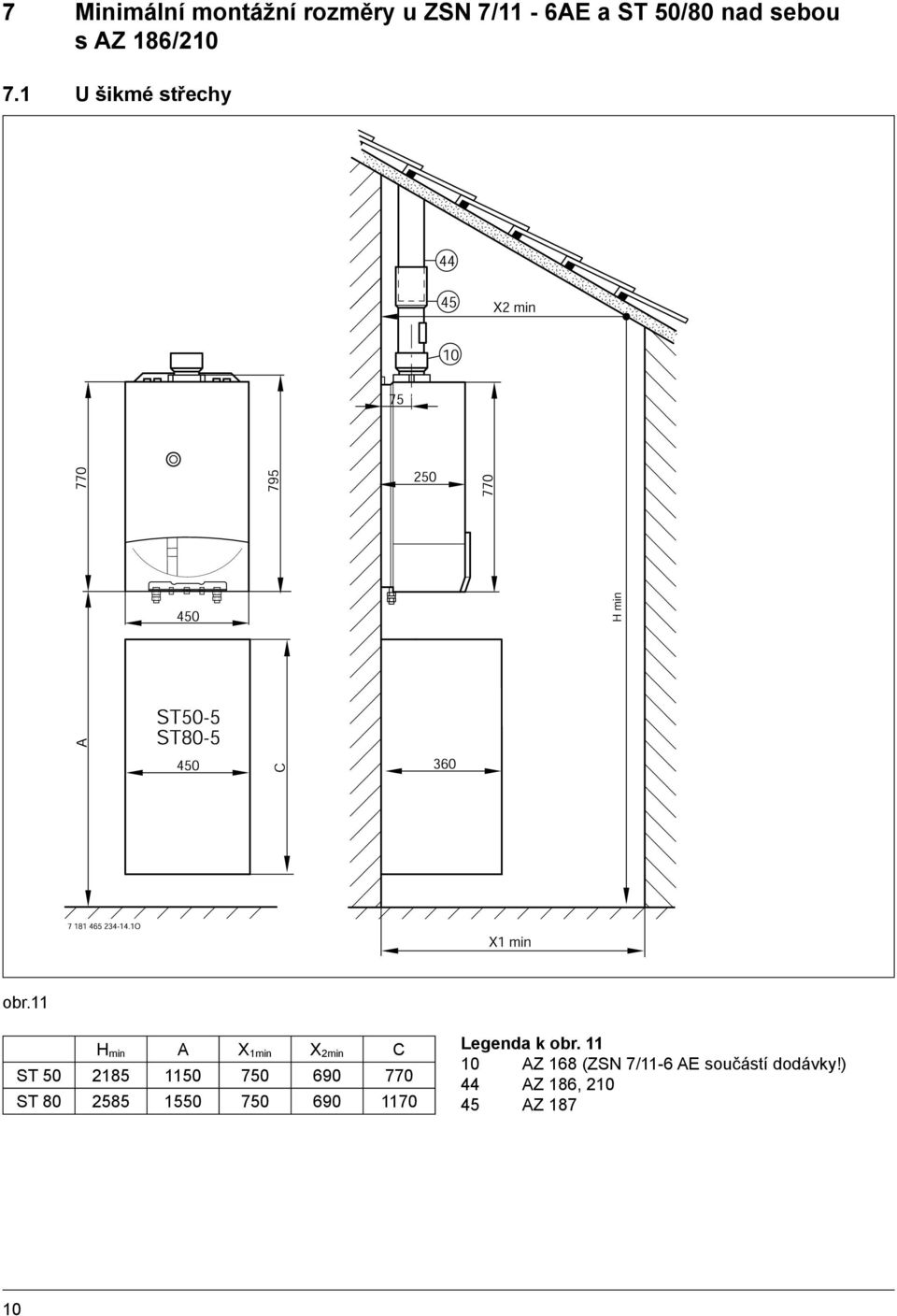

10 7 Minimální montážní rozměry u ZSN 7/11-6AE a ST 50/80 nad sebou s AZ 186/ U šikmé střechy obr.11 H min A X 1min X 2min C ST ST Legenda k obr AZ 168 (ZSN 7/11-6 AE součástí dodávky!) 44 AZ 186,

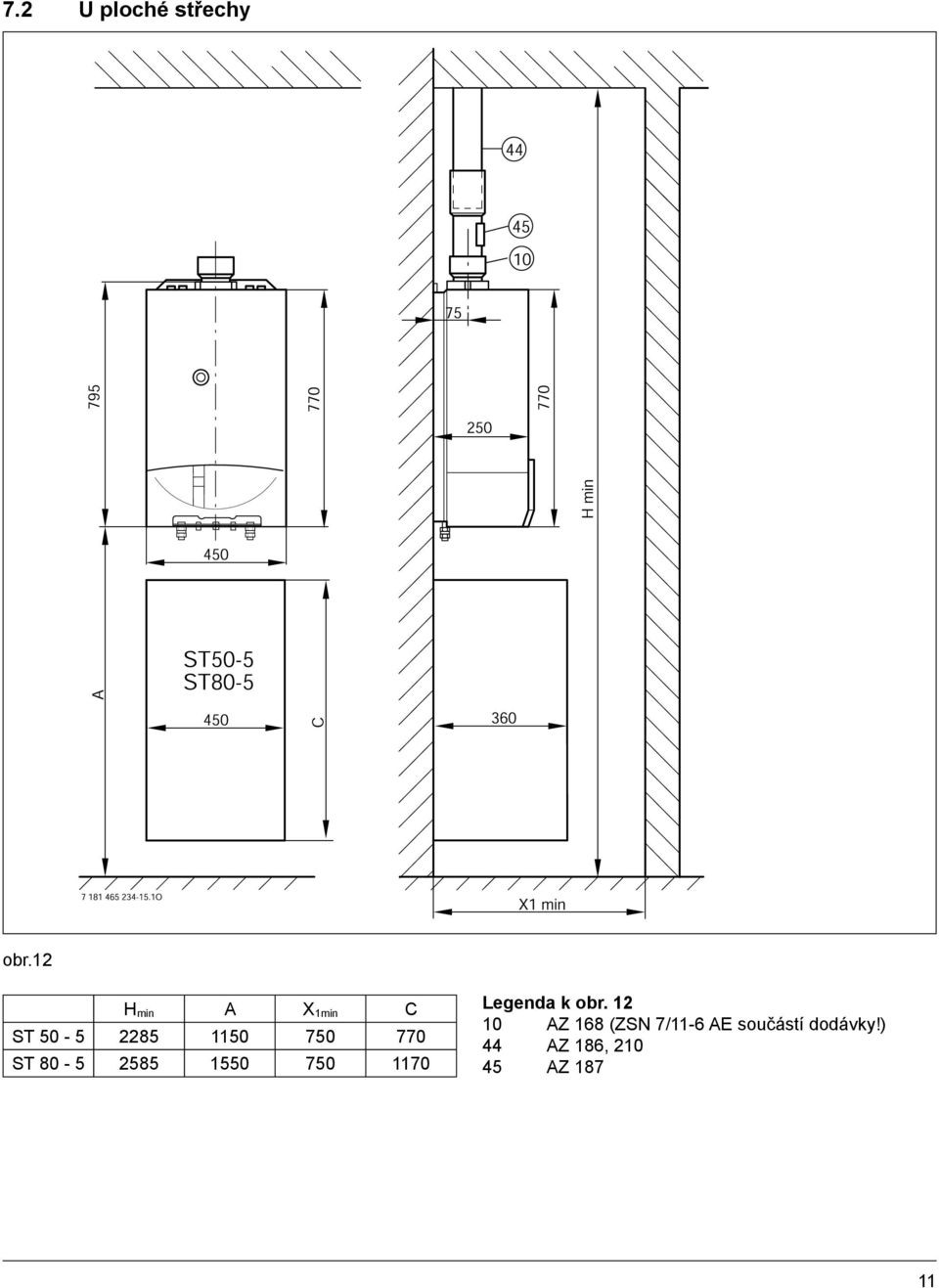

11 7.2 U ploché střechy obr.12 H min A X 1min C ST ST Legenda k obr AZ 168 (ZSN 7/11-6 AE součástí dodávky!) 44 AZ 186,

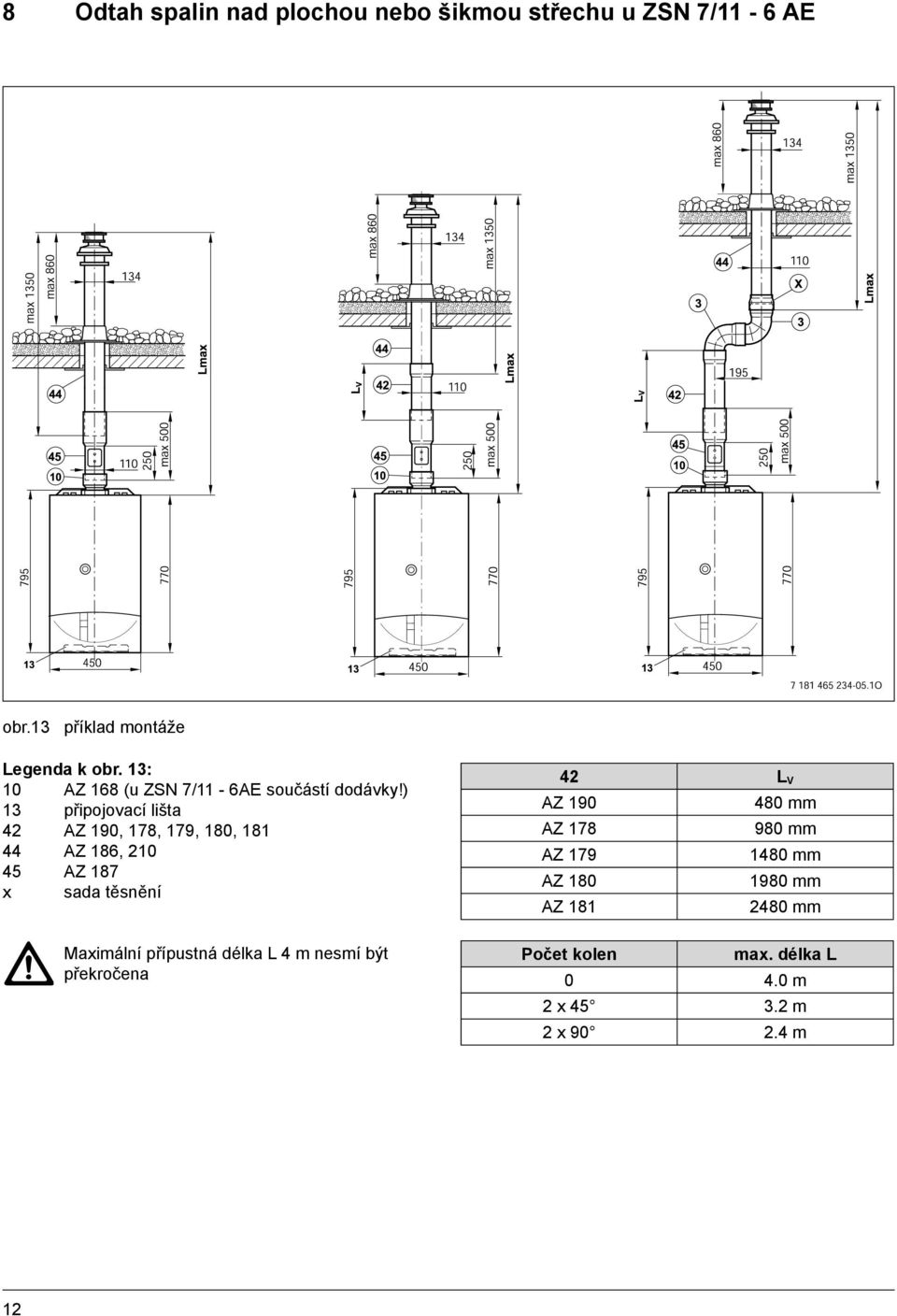

12 8 Odtah spalin nad plochou nebo šikmou střechu u ZSN 7/11-6 AE obr.13 příklad montáže Legenda k obr. 13: 10 AZ 168 (u ZSN 7/11-6AE součástí dodávky!) 13 připojovací lišta 42 AZ 190, 178, 179, 180, AZ 186, 210 x sada těsnění Maximální přípustná délka L 4 m nesmí být překročena 42 L V AZ mm AZ mm AZ mm AZ mm AZ mm Počet kolen max. délka L m 2 x m 2 x m 12

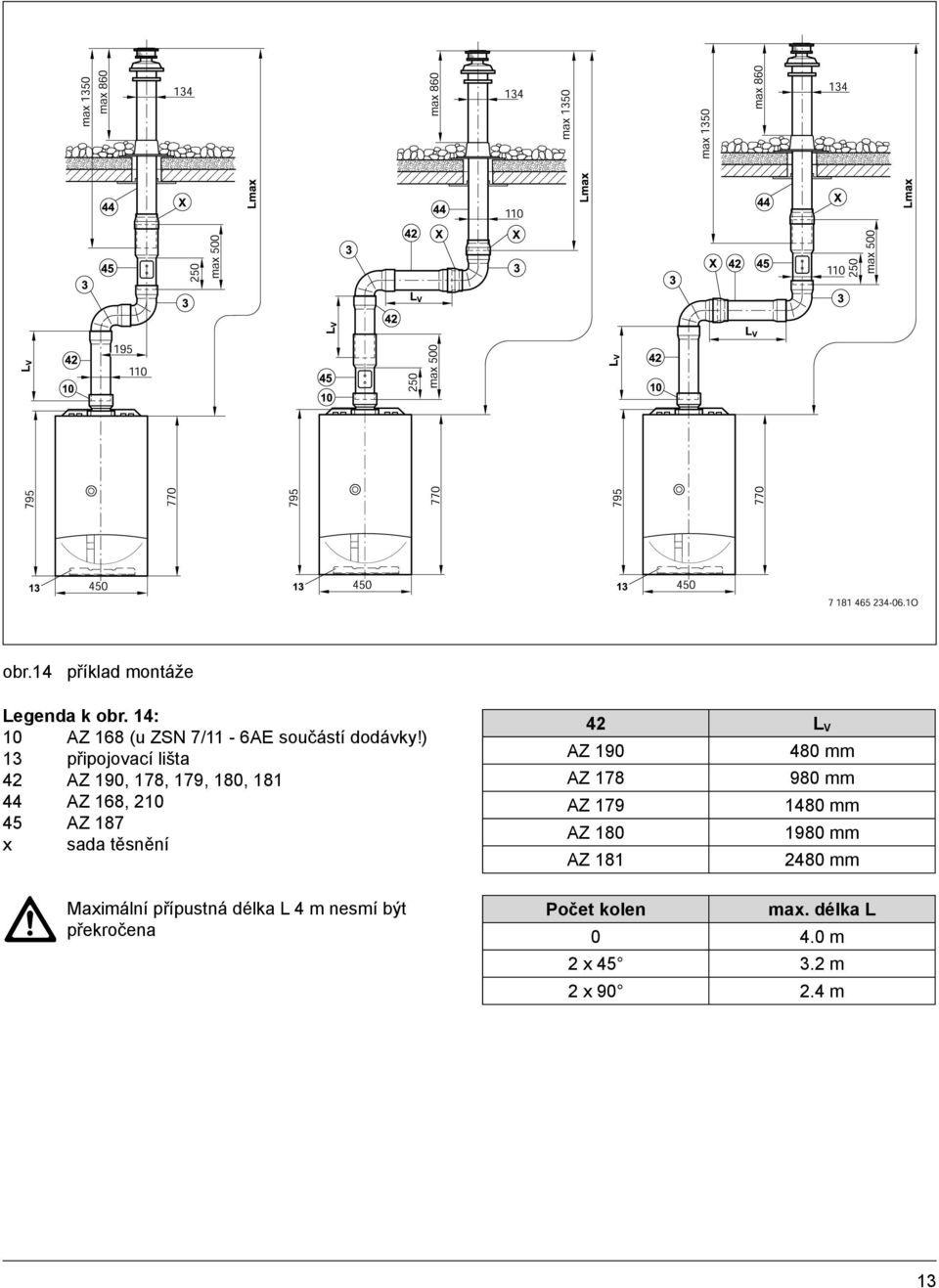

13 obr.14 příklad montáže Legenda k obr. 14: 10 AZ 168 (u ZSN 7/11-6AE součástí dodávky!) 13 připojovací lišta 42 AZ 190, 178, 179, 180, AZ 168, 210 x sada těsnění Maximální přípustná délka L 4 m nesmí být překročena 42 L V AZ mm AZ mm AZ mm AZ mm AZ mm Počet kolen max. délka L m 2 x m 2 x m 13

14 obr.15 příklad montáže Legenda k obr. 15: 3 AZ AZ 168 (u ZSN 7/11-6AE součástí dodávky!) 13 připojovací lišta 42 AZ 190, 178, 179, 180, AZ 168, 210 x sada těsnění Maximální přípustná délka L nesmí být překročena 42 L V AZ 190 AZ 178 AZ mm 980 mm 1480 mm A min obecně 400 oblast s velkým výskytem sněhu

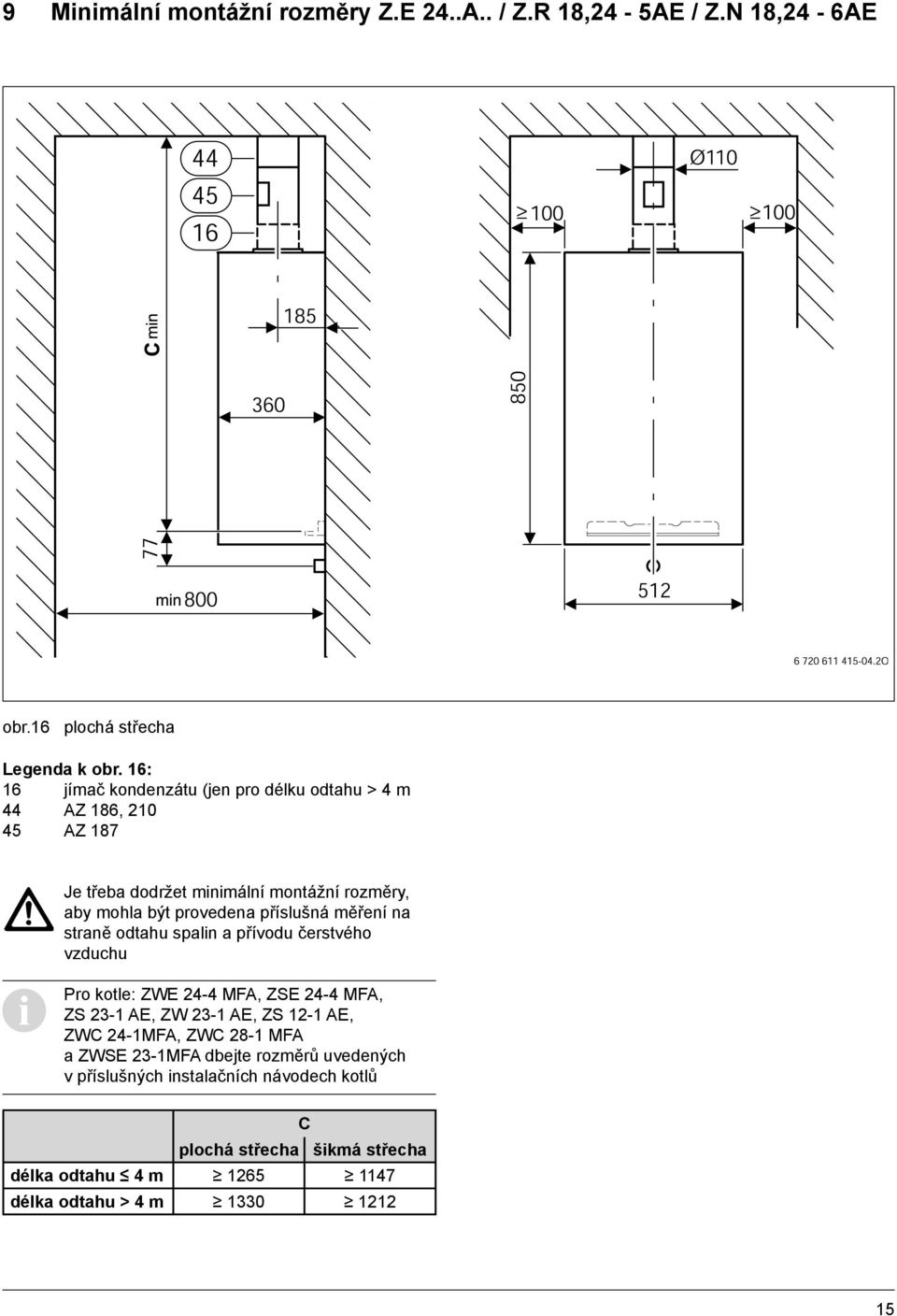

15 9 Minimální montážní rozměry Z.E 24..A.. / Z.R 18,24-5AE / Z.N 18,24-6AE obr.16 plochá střecha Legenda k obr. 16: 16 jímač kondenzátu (jen pro délku odtahu > 4 m 44 AZ 186, 210 Je třeba dodržet minimální montážní rozměry, aby mohla být provedena příslušná měření na straně odtahu spalin a přívodu čerstvého vzduchu Pro kotle: ZWE 24-4 MFA, ZSE 24-4 MFA, ZS 23-1 AE, ZW 23-1 AE, ZS 12-1 AE, ZWC 24-1MFA, ZWC 28-1 MFA a ZWSE 23-1MFA dbejte rozměrů uvedených v příslušných instalačních návodech kotlů C plochá střecha šikmá střecha délka odtahu 4 m délka odtahu > 4 m

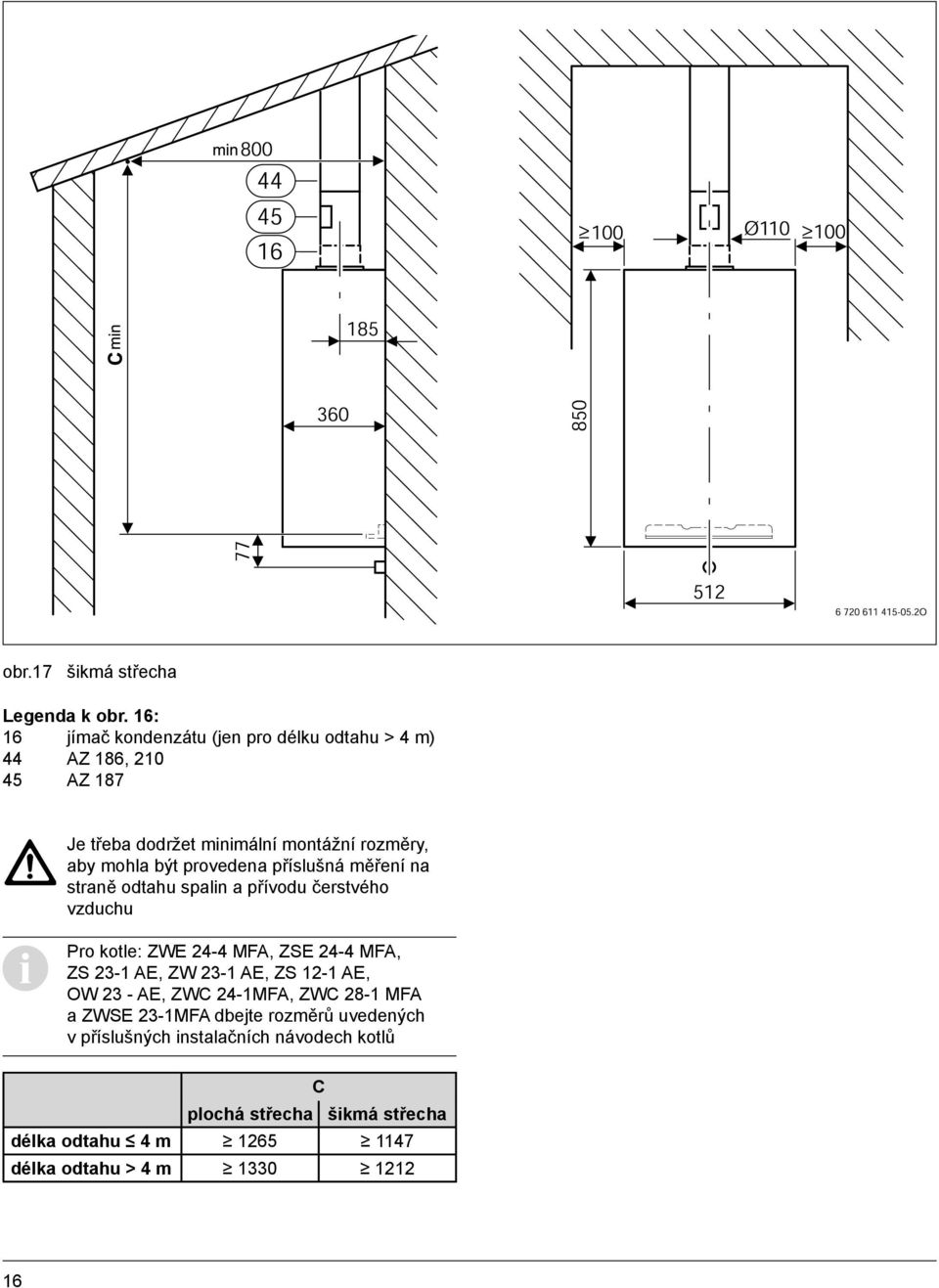

16 obr.17 šikmá střecha Legenda k obr. 16: 16 jímač kondenzátu (jen pro délku odtahu > 4 m) 44 AZ 186, 210 Je třeba dodržet minimální montážní rozměry, aby mohla být provedena příslušná měření na straně odtahu spalin a přívodu čerstvého vzduchu Pro kotle: ZWE 24-4 MFA, ZSE 24-4 MFA, ZS 23-1 AE, ZW 23-1 AE, ZS 12-1 AE, OW 23 - AE, ZWC 24-1MFA, ZWC 28-1 MFA a ZWSE 23-1MFA dbejte rozměrů uvedených v příslušných instalačních návodech kotlů C plochá střecha šikmá střecha délka odtahu 4 m délka odtahu > 4 m

17 10 Minimální rozměry u Z.E 24..A.. / Z.R 18,24-5AE / Z.N 18,24-6AE s odtahem spalin střechou a s ST 75 obr.18 šikmá střecha obr.19 plochá střecha Legenda k obr. 18 a 19: 16 jímač kondenzátu pro L > 4 m 44 AZ 186, 210, 296 C plochá střecha šikmá střecha délka odtahu 4 m délka odtahu > 4 m

18 11 Minimální montážní rozměry u Z.E 24..A.. / Z.R 18,24-5AE / Z.N 18,24-6AE s ST E, ST E ve volném prostoru nebo při vestavbě do skříně obr.20 Legenda k obr připojovací lišta 44 AZ 186, 210 ST E ST E X 60 0 E

19 12 Odtah spalin nad plochou nebo šikmou střechu u Z.E 24..A.. / Z.R 18,24-5AE / Z.N 18,24-6AE obr.21 Legenda k obr. 21 a 22 3 AZ připojovací lišta 16 jímač kondenzátu (pro L > 4 m) L pro ZSN/ZWN 18,24 < 6 m pro ostatní 4 m 42 AZ 190, 178, 179, AZ 186, 210 obr.22 charakteristické číslo - nastavení škrtící clony L (mm) Z.R 18-5 AE Z.R 24-5 AE L V AZ mm AZ mm AZ mm AZ mm AZ mm A min obecně 400 oblast s velkým výskytem sněhu 500 Maximální přípustná délka L nesmí být překročena 19

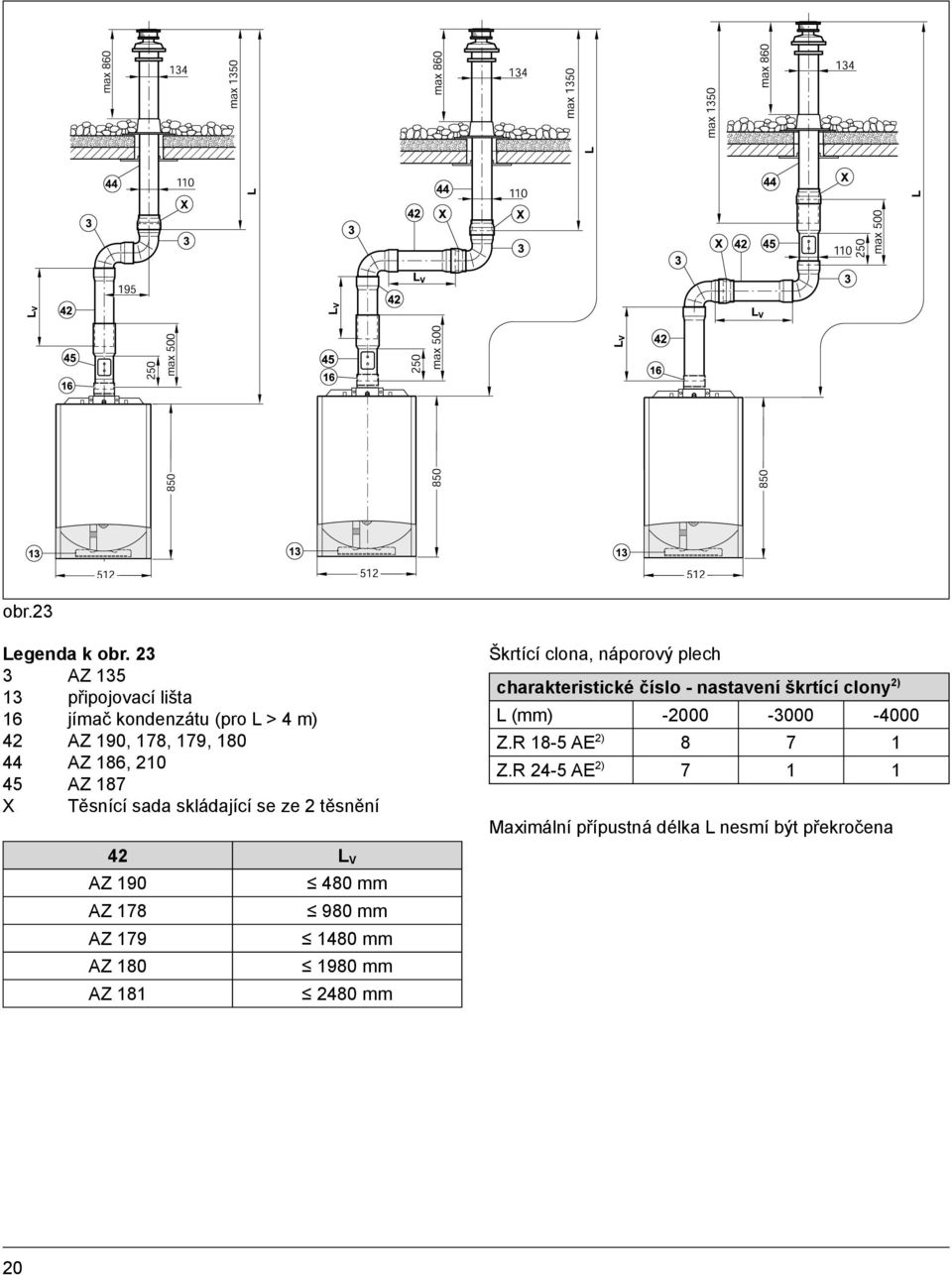

20 obr.23 Legenda k obr AZ připojovací lišta 16 jímač kondenzátu (pro L > 4 m) 42 AZ 190, 178, 179, AZ 186, 210 X Těsnící sada skládající se ze 2 těsnění Škrtící clona, náporový plech charakteristické číslo - nastavení škrtící clony 2) L (mm) Z.R 18-5 AE 2) Z.R 24-5 AE 2) Maximální přípustná délka L nesmí být překročena 42 L V AZ mm AZ mm AZ mm AZ mm AZ mm 20

21 obr.24 Legenda k obr AZ připojovací lišta 16 jímač kondenzátu (pro L > 4 m) 42 AZ 190, 178, 179, AZ 186, 210 X Těsnící sada skládající se ze 2 těsnění 42 L V AZ 190 AZ 178 AZ 179 AZ 180 AZ mm 980 mm 1480 mm 1980 mm 2480 mm Škrtící clona, náporový plech charakteristické číslo - nastavení škrtící clony 2) L (mm) Z.R 18-5 AE 2) Z.R 24-5 AE 2) Maximální přípustná délka L nesmí být překročena A min obecně 400 oblast s velkým výskytem sněhu

22 POZNÁMKY 22

23 POZNÁMKY 23
