1 CS elektrická schémata pro regulaci verze

2 Umístění a montáž čidel Smartpoint a jednotky Smartcontrol Čidla Smartpoint i jednotka Smartcontrol se umísťuje do montážní krabice, přičemž venkovní okraj montážní krabice MUSÍ být v jedné linii s finální omítnutou zdí, na které jsou prvky regulace namontovány (viz. Manuál regulace Smartcomfort ). Napájení a připojení Jmenovité napětí: 230 V ac +/- 10 % Frekvence: 50 Hz Zapojení Pro MODBUS komunikaci: - kabel P-YCYM 2x2x0,8 - stíněný kabel; 2 páry kroucených vodičů o tloušťce 0,8 mm (0,5 mm 2 ) s vnějším ochranným pláštěm z PVC. Tento kabel se obvykle používá pro připojení zařízení prostřednictvím sběrnice KNX TP1. Velký pozor je nutné dávat na sled jednotlivých prvků regulace Smartcomfort a dodržet jejich nezávislé linie pro dva komunikační vodiče: Smartbase - Smartpoint Smartbase - Smartair - Smartcontrol - venkovní s. Použitím jiného typu vodiče může být způsobena špatné funkce komunikace mezi jednotlivými částmi regulace Smartcomfort. Napájení regulace a jejích součástí: - standartní vodiče pro připojení elektrických systémů v obytných prostorech. Výstupy Relé A1-A14 ve Smartbase / Smartair (15 relé): maximální zatížení 5 A, 250 V ac. Pracovní podmínky Skladování a provoz: C pro všechny komponenty regulace Smartcomfort a C pro venkovní sondu. 2

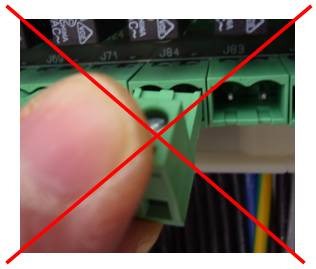

3 Napájení Doporučuje se použít diferenciální jistič s pojistkou, ostatní věci dle požadavků národní legislativy pro jednofázové systémy nízkého napájecího napětí 230 V ac. Pro snadnější připojení jednotlivých prvků a zařízení k regulaci Smartbase DOPORUČUJEME použít více-vodičovou svorkovnici pro rozvod napájení: Připojení K propojení se používají dodávané zelené svorky. Před nasunutím do patice se ujistěte, zda-li jsou vodiče dostatečně přišroubovány ve svorce. Pro hlavní napájení regulace Smartbase doporučujeme kroucené měděné kabely s použitím lisovacích dutinek -> (viz obrázek vpravo). Vpravo detail připojení jednotky Smatcontrol Vpravo detail připojení prvků k regulaci Smartbase nebo Smartair 3

4 Smartbase - vstupy/výstupy 4 maximální počet SB/SA 4

5 5

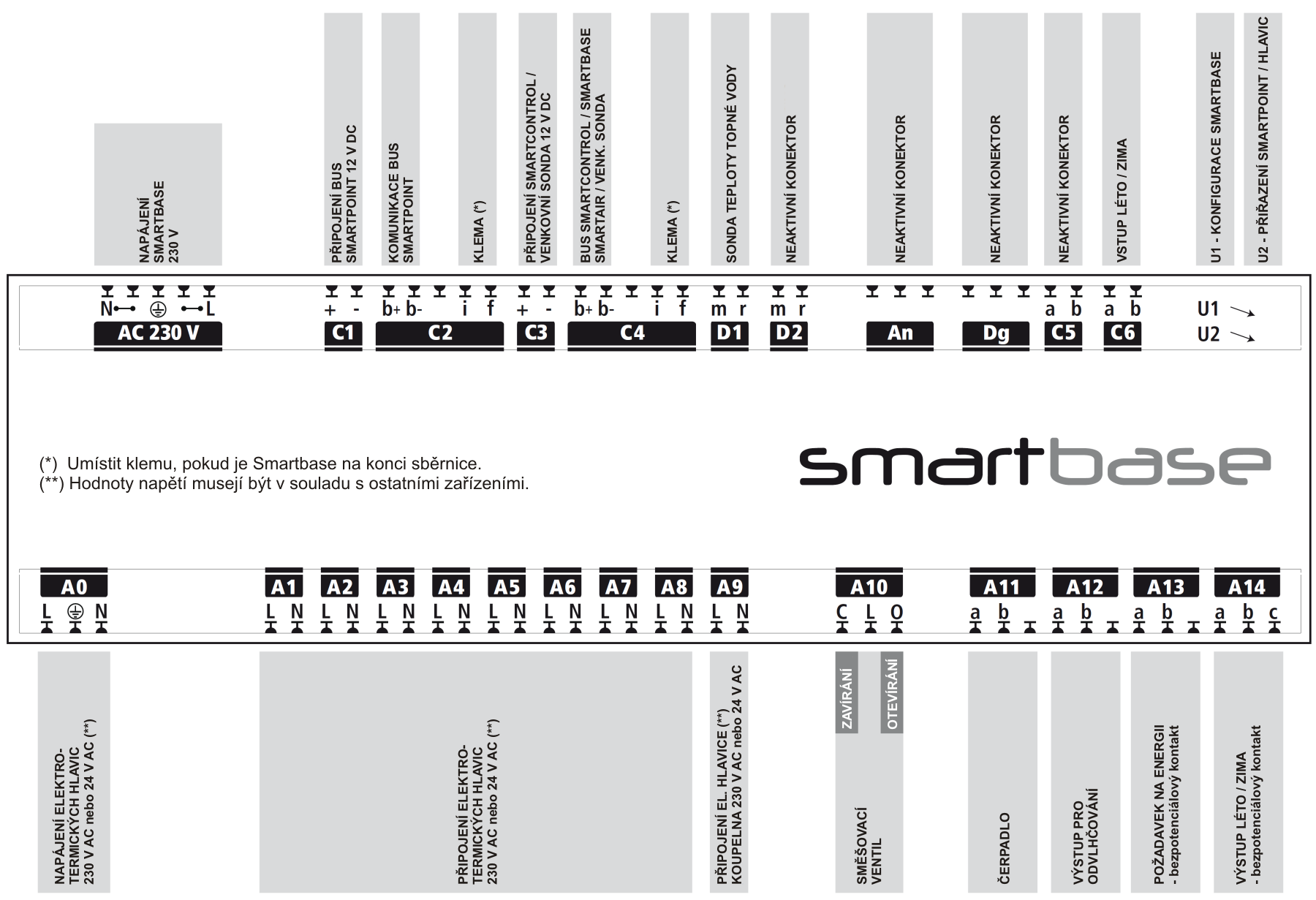

6 20 maximální počet elektrotermických hl. Smartbase - konektory 6

7 7

8 Smartair - vstupy/výstupy 4 maximální počet SB/SA 8

9 9

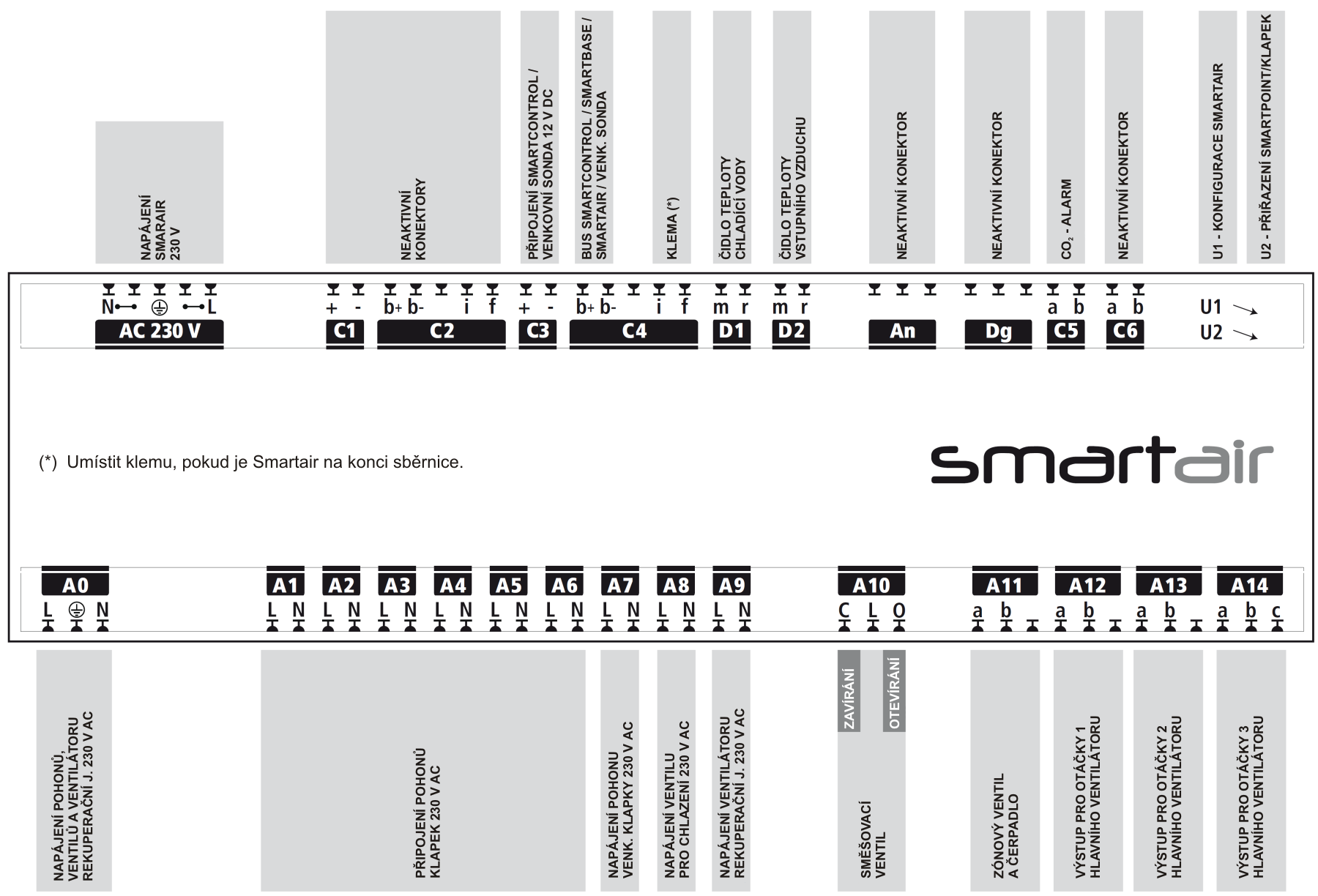

10 Smartair - konektory 10

11 11

12 elektrické propojení: Smartbase Smartcontrol venkovní sonda Modbus RS485 kabel P-YCYM 2x2x0,8 - KNX TP1 12

13 13

14 elektrické propojení: Smartbase - Smartpointy (maximálně 8 ks) Modbus RS485 kabel P-YCYM 2x2x0,8 - KNX TP1 14

15 15

16 elektrické propojení: Smartbase - 3-cestný směšovací ventil a čerpadlo 16

17 (*) maximální počet instalovaných elektrotermických hlavic je

18 elektrické propojení: Smartbase - odvlhčovací jednotka 18

19 19

20 elektrické propojení: Smartair - odvlhčovací jednotka 20

21 21

22 elektrické propojení: Smartair - vzduchové klapky - Ecoclima D 22

23 23

24 elektrické propojení: Smartair - vzduchové klapky - Ecoclima DC 24

25 25

26 elektrické propojení: Smartair - vzduchové klapky - Ecoclima DCA 26

27 27

28 elektrické propojení: Smartair - klimatizační jednotka s kompresorem 28

29 29

30 elektrické propojení: Smartbase - Smartair - Smartcontrol - venk. sonda 30

31 maximální počet Smartbase maximální počet Smartair

32 ELEKTROTERMICKÁ HLAVICE (*) ELEKTROTERMICKÁ HLAVICE (*) ELEKTROTERMICKÁ HLAVICE (*) ELEKTROTERMICKÁ HLAVICE (*) ELEKTROTERMICKÁ HLAVICE (*) ELEKTROTERMICKÁ HLAVICE (*) ELEKTROTERMICKÁ HLAVICE (*) ELEKTROTERMICKÁ HLAVICE (*) R2 B2 230Vac, 50Hz elektrické propojení: Smartbase - Smartair - Smartcontrol - venk. sonda přehled možného zapojení s dalšími zařízeními SMARTPOINT místnost 1 SMARTPOINT místnost 8 SMARTCONTROL C2 C1 C2 e b+ b- - + e b+ b- C1 - + C3 C4 - + b- b+ EL. KLEMA (*) L kroucené kabely STÍNĚNÝ KABEL stínění uzemněno N STÍNĚNÝ KABEL stínění uzemněno NTC čidlo teploty topné vody PONTE ELETTRICO i-f (*) PONTE ELETTRICO i-f (*) EL. KLEMA (*) SMARTBASE A1 COM Servomotor A2 NO N 32

33 Ovládání chladícího zdroje Ovládání zdroje tepla 230Vac, 50Hz VENKOVNÍ SONDA e C3 C4 b+ b- - + EL. KLEMA (*) L N STÍNĚNÝ KABEL stínění uzemněno SMARTAIR C pohon klapek pohony klapek pro výměnu vzduchu T N ECOCLIMA DCA (*) (*) svorkovnice zařízení ECOCLIMA DCA: T Zem N Nulový v. 9 Maximální rychlost hlavního ventilátoru 10 Minimální rychlost hlavního ventilátoru 11 Střední rychlost hlavního ventilátoru 3 Pohon ventilu pro chlazení 230 Vac 6 Ventil rekuperační jednotky 230 Vac 33
