Kompaktní a tiché Vhodné pro všechny typy výparníků Pro chlazení vzduchu i vody

Transkript

1 Chladící výkon: 5 až 20 kw Kompaktní a tiché Vhodné pro všechny typy výparníků Pro chlazení vzduchu i vody POUŽITÍ Kondenzační jednotky CONDENCIAT řady CS se vzduchem chlazenými kondenzátory jsou kompaktní jednotky určené k venkovní instalaci. Tyto jednotky jsou vhodné pro malé a střední klimatizační systémy: obchody, kanceláře, laboratoře, restaurace apod. Jejich konstrukce umožňuje propojení se všemi typy přímých výparníků: Vzduchotechnické jednotky typu CLIMACIAT FE nebo GI Oddělené výparníky pro chlazení vody typu EXEL, HF, FYN nebo integrované ve vzduchotechnické jednotce typu CIATRONIC DDA. Při použití se vzduchotechnickými jednotkami vybavenými výparníkem s přímým odparem důkladně prostudujte způsob regulace. Některé způsoby regulace nejsou kompatibilní s přímým odparem. Nelze použít následující dva způsoby regulace: Variabilní by-pass vzduchu na výměníku s přímým odparem Regulace dle výstupní teploty vzduchu ze VZT jednotky Jednotky splňují požadavky předpisů: Strojní směrnice 89/392 CEE ve znění jejích změn CEM 89/336 CEE pro integraci do CE systémů.

2 ZÁKLADNÍ ÚDAJE Velikost Počet okruhů Počet kompresorů Chladící výkon Příkon ,34 1, ,70 2, ,38 3, ,70 3, ,70 5, ,60 6, ,00 7,50 CS selekce (R22) Vypařovací teplota +2 C Teplota vzduchu na vstupu do kondenzátoru +35 C POPIS Hermetický pístový kompresor Vnitřní ochrana vinutí elektromotoru Vyhřívání oleje Vzduchem chlazený kondenzátor Výměník tvoří měděné trubky s hliníkovými lamelami Ventilátor(y) s přímým pohonem Otáčky 850 ot./min Uzavřené motory Řídící a jistící prvky Vysokotlaký a nízkotlaký pojistný presostat Filtrdehydrátor Průhledítko Rozvaděč a řídící panel Panel odpovídá EN pólový hlavní vypínač Stykač kompresoru Ochranný vodič Plášť jednotky lakované ocelové plechy Připojení chladivového potrubí: Pájecí vývody NADSTANDARDNÍ VÝBAVA Provedení pro celoroční provoz Regulace kondenzačního tlaku vysokotlakými presostaty Šroubení pro rychlé připojení chladivového potrubí Napájecí napětí 3NPE ~50 Hz 400 V

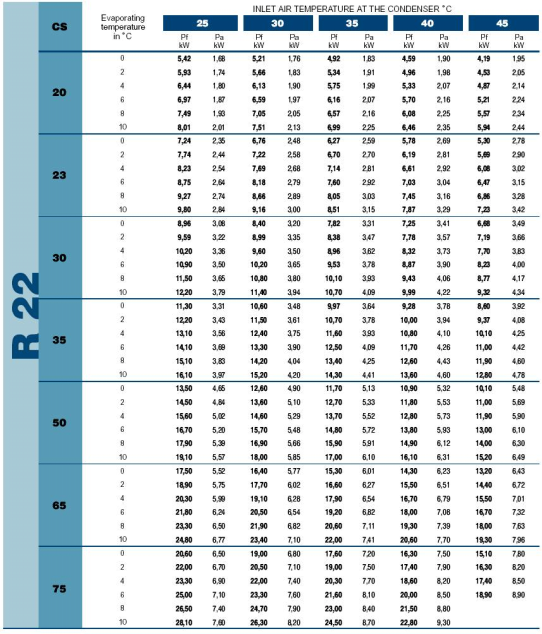

3 CHLADÍCÍ VÝKONY VSTUPNÍ TEPLOTA VZDUCHU DO KONDENZÁTORU C Vypařovací teplota C Pf: chladící výkon Pa: příkon

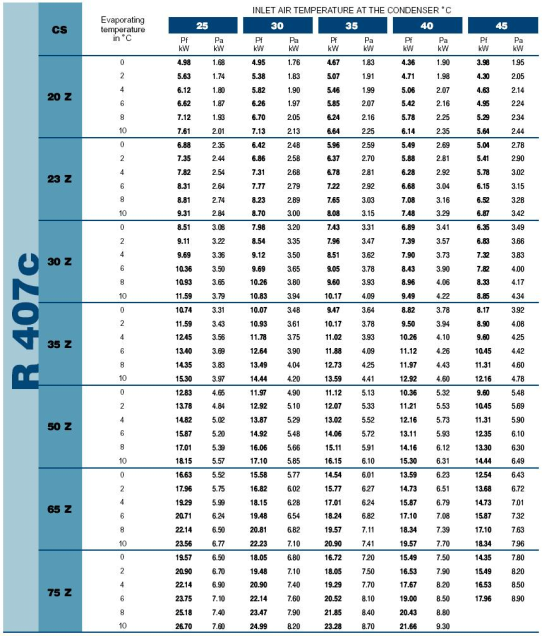

4 CHLADÍCÍ VÝKONY VSTUPNÍ TEPLOTA VZDUCHU DO KONDENZÁTORU C Vypařovací teplota C Pf: chladící výkon Pa: příkon

5 TECHNICKÉ ÚDAJE CS Počet 1 Kompresor Typ Hermetický pístový Otáčky ot./min 2900 Chladivo R22 / R407c Typ Měděné trubky, hliníkové lamely Ventilátor Axiální s přímým pohonem Kondenzátor Počet / průměr mm 1 / Ø / Ø / Ø 450 Příkon motoru kw 0,25 0,18 0,25 Průtok vzduchu m³/h POZNÁMKA: Kondenzační jednotky CS s chladivem R407c jsou označeny písmenem Z (např. CS 35 Z) ELEKTRICKÉ ÚDAJE Napájecí napětí CS Kompresor I max. A 16,1 23 1NPE ~50 Hz 230 V Ovládací okruh I max. A 1 1 Max. celkový proud A 17,1 24 Kompresor I max. A 4,9 7, NPE ~50 Hz 400 V Ovládací okruh I max. A ,5 Max. celkový proud A 5,9 8, ,5 16,5 19,5 23,5 AKUSTICKÉ ÚDAJE CS Celková hladina hluku db(a) ROZMĚRY CS 20 až 23 Vstup vzduchu a : připojení sacího potrubí c : el. přívod Výstup vzduchu b : připojení potrubí kapalného chladiva CS ø a ⅝" ⅝" ø b ⅜" ⅜" Hmotnost kg 71 74

6 ROZMĚRY CS 30 až a 65 vstup vzduchu a: připojení sacího potrubí c: el. přívod výstup vzduchu b: připojení potrubí kapalného chladiva CS A B C D E ,5 - F G ø a ¾" ⅞" 1⅛" ø b ⅜" ½" ⅝" Hmotnost kg

7 DOPORUČENÍ PRO INSTALACI Umístění Kondenzační jednotky CONDENCIAT řady CS jsou konstruovány pro venkovní instalaci na zemi nebo na střeše. Umístění musí zajistit kolem jednotky dostatečný prostor pro připojení, servis a údržbu. Žádné překážky nesmí bránit volnému proudění vzduchu ani na vstupu ani výstupu z výměníku. Pečlivě zvažte všechny požadavky ovlivňující umístění jednotky (hladina hluku, přenos vibrací, vzhled, sousedící zástavba atd.) Elektrické připojení Všechny potřebné informace a požadavky jsou uvedeny ve schématu elektrického zapojení, dodávaném s jednotkou. Veškeré zde uvedené požadavky je nutné dodržet. Připojení musí být provedeno standardním profesionálním způsobem a v souladu s platnými normami a předpisy. Pro instalaci je třeba na místě zajistit: Napájecí napětí 1NPE ~50 Hz 240 V nebo 3NPE ~50 Hz 400 V (dle modelu), nulový a zemnící vodič připojit na odpovídající svorky. Připojení termostatu, elektromagnetického ventilu, vnějšího ovládání a regulace. Poznámka Silový přívod musí instalující firma vybavit buď pojistným hlavním vypínačem nebo stykačem motoru. Chladící okruhy Propojení kondenzační jednotky s výparníkem s přímým výparem chladivovým potrubím musí být provedeno za přísného dodržení všech norem, předpisů a zásad. V zásadě jde o následující práce: Osazení výparníku s přímým výparem komponenty chladícího okruhu (expanzní ventil, elektromagnetický ventil). Pokud je použit výparník CIAT, jsou tyto komponenty běžně osazovány z výroby. Propojení jednotky CONDENCIAT s výparníkem chladivovým potrubím (sací potrubí, potrubí kapalného chladiva). Zvláštní pozornost je třeba věnovat návrhu chladícího okruhu (vedení potrubí, spád, škrcení, průměry trubek) z hlediska vracení oleje do kompresoru. Propojovací potrubí má být co nejkratší - maximální délka 15 m včetně 6 m převýšení. V případě jakýchkoli nejasností konzultujte technický servis CIAT. Sací potrubí je třeba parotěsně izolovat. Vakuování celého okruhu, naplnění chladivem, zprovoznění jednotky. Zprovoznění Postupujte podle příručky pro provoz a údržbu. Údržba Postupujte podle příručky pro údržbu. Doporučujeme uzavřít servisní smlouvu s autorizovaným servisem CIAT. Důležité upozornění Aby bylo v činnosti vyhřívání oleje, je-li jednotka v provozu, musí být elektrický rozvaděč stále pod napětím. Tím se zabrání problémům při rozběhu. Před prvním uvedení jednotky do provozu nebo před jejím zprovozněním po delší odstávce je nutné ponechat elektrický panel jednotky zapnutý po dobu min. 6 hodin.
