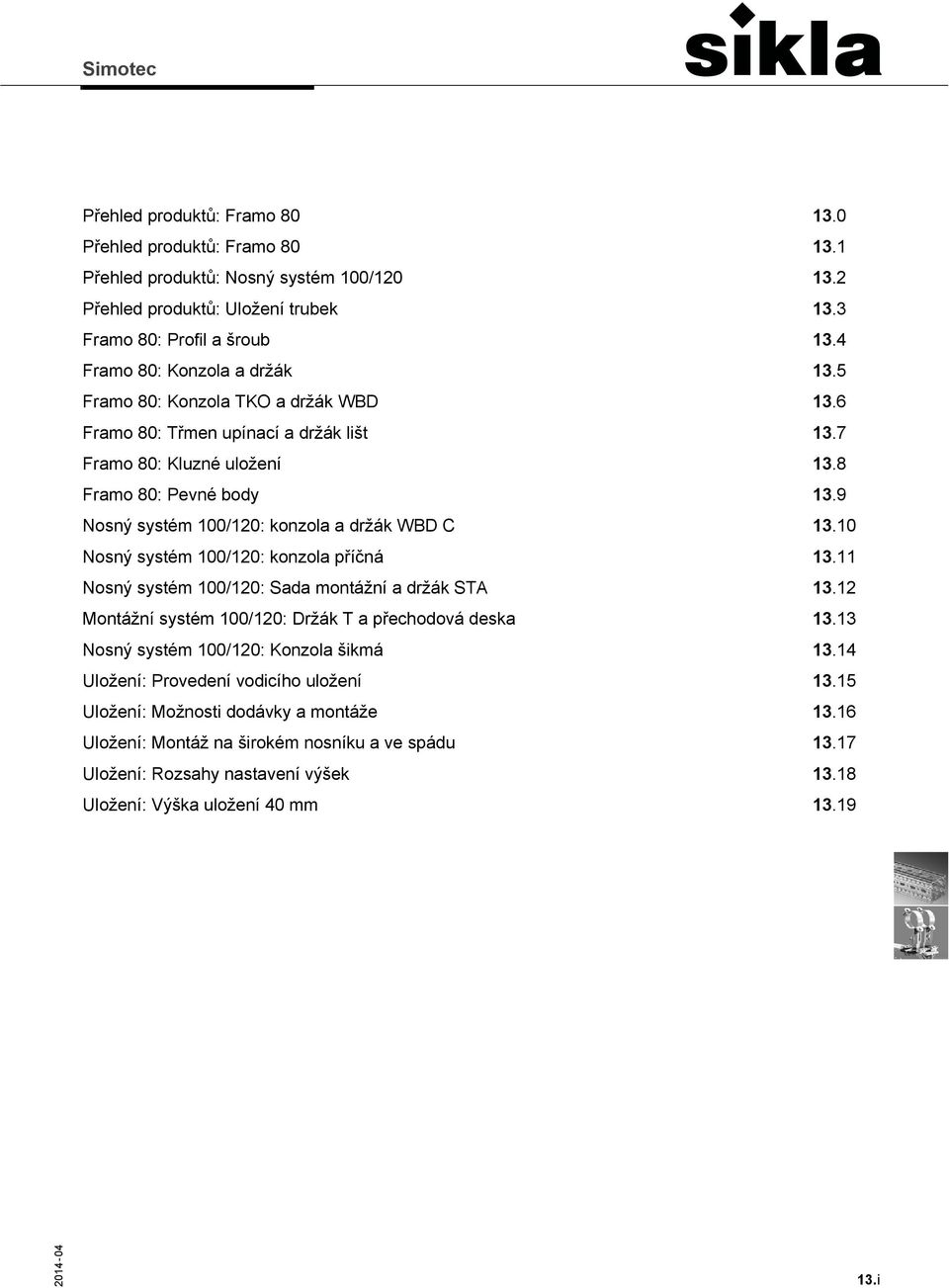

1 Přehled produktů: Framo Přehled produktů: Framo Přehled produktů: Nosný systém 100/ Přehled produktů: Uložení trubek 13.3 Framo 80: Profil a šroub 13.4 Framo 80: Konzola a držák 13.5 Framo 80: Konzola TKO a držák WBD 13.6 Framo 80: Třmen upínací a držák lišt 13.7 Framo 80: Kluzné uložení 13.8 Framo 80: Pevné body 13.9 Nosný systém 100/120: konzola a držák WBD C Nosný systém 100/120: konzola příčná Nosný systém 100/120: Sada montážní a držák STA Montážní systém 100/120: Držák T a přechodová deska Nosný systém 100/120: Konzola šikmá Uložení: Provedení vodicího uložení Uložení: Možnosti dodávky a montáže Uložení: Montáž na širokém nosníku a ve spádu Uložení: Rozsahy nastavení výšek Uložení: Výška uložení 40 mm i

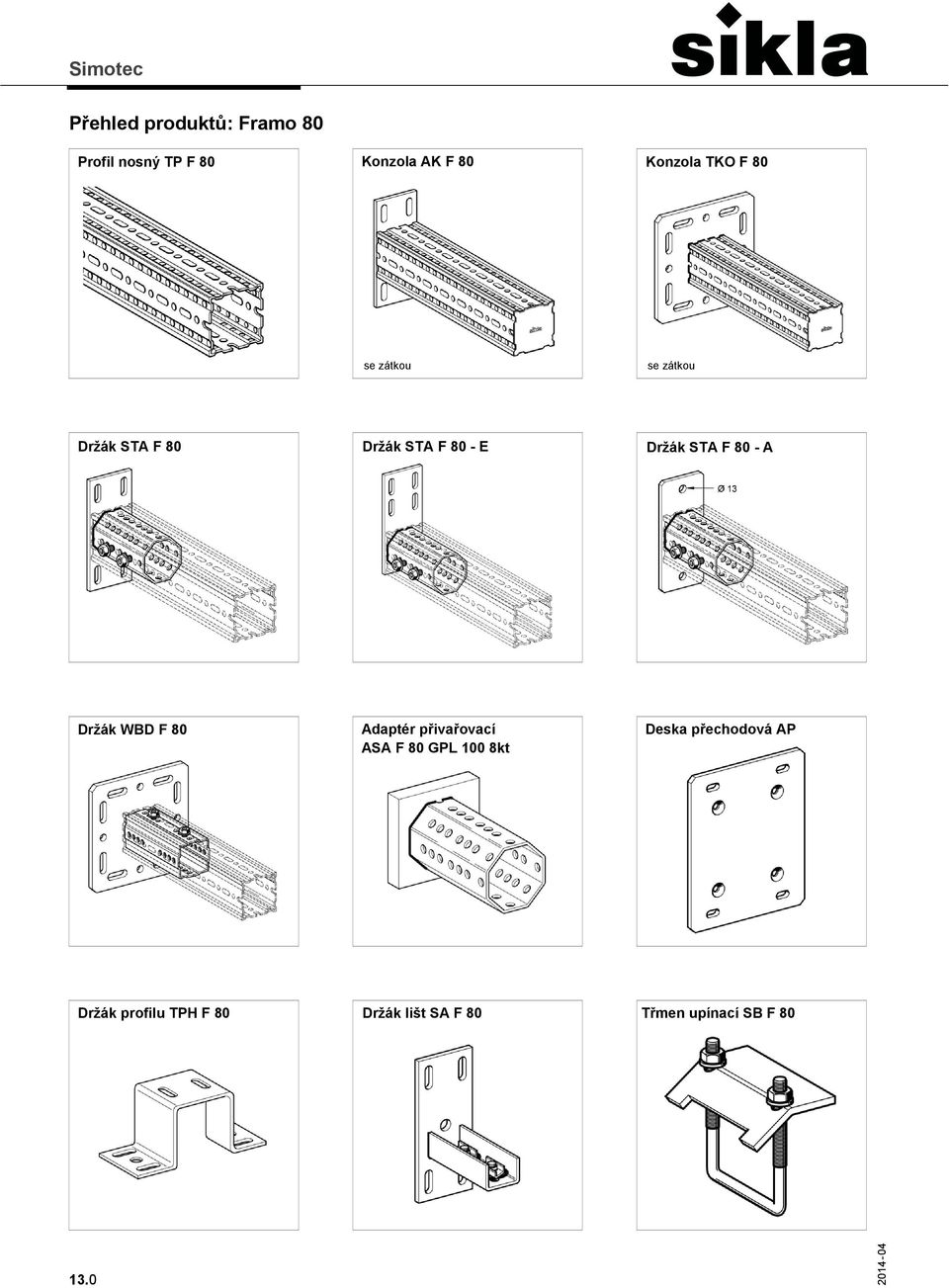

2 Přehled produktů: Framo 80 Profil nosný TP F 80 Konzola AK F 80 Konzola TKO F 80 se zátkou se zátkou Držák STA F 80 Držák STA F 80 - E Držák STA F 80 - A Držák WBD F 80 Adaptér přivařovací ASA F 80 GPL 100 8kt Deska přechodová AP Držák profilu TPH F 80 Držák lišt SA F 80 Třmen upínací SB F

3 Přehled produktů: Framo 80 Příložka pro vodící uložení FW F 80 Sada kluzná GS F 80 1G Sada kluzná GS F 80 2G Úhelník pro pevný bod XW F 80 Deska základová GPL F 80 Příchytka pro třmeny UB F 80 Samořezný šroub FLS F 80 Zátka F

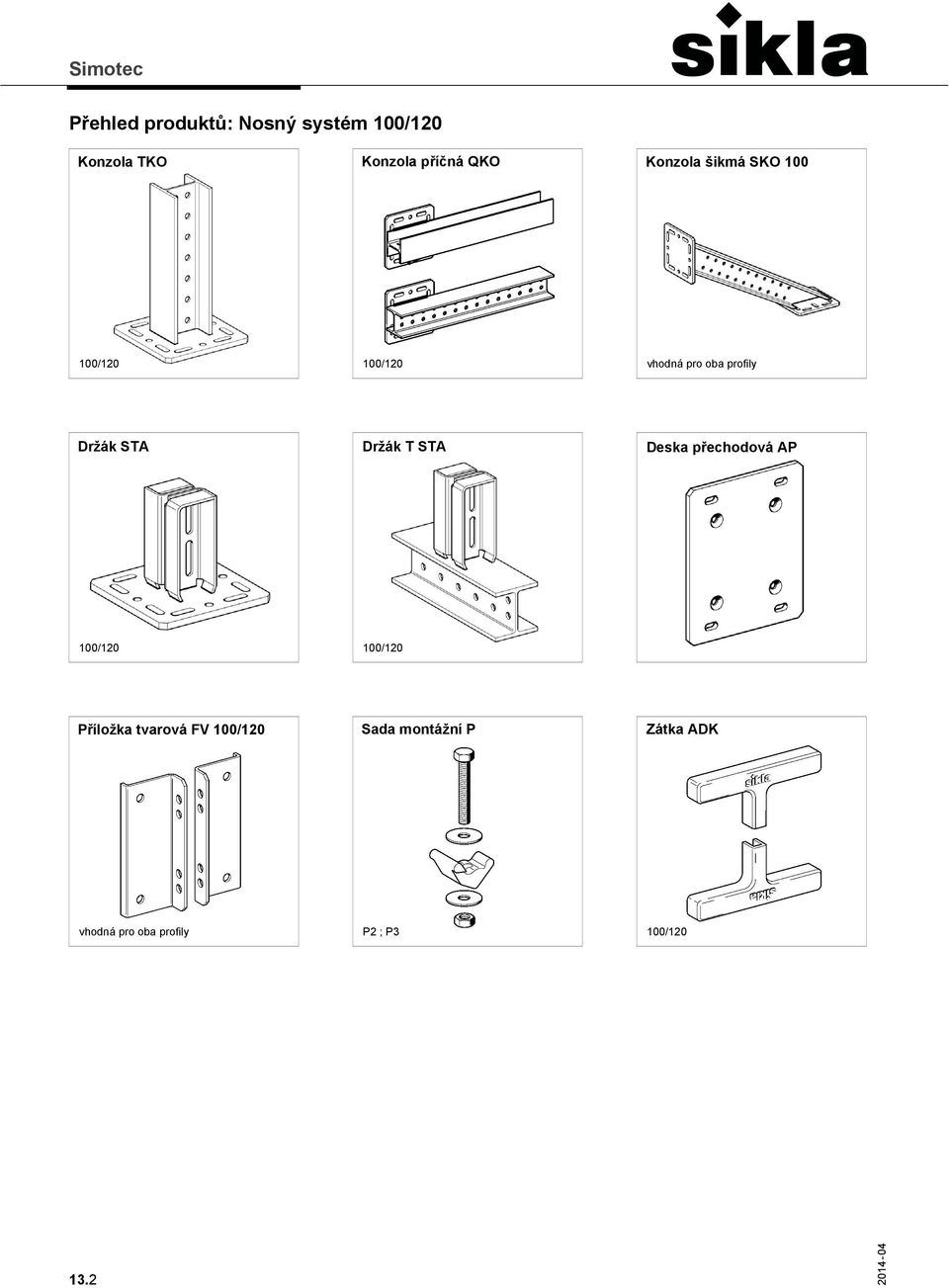

4 Přehled produktů: Nosný systém 100/120 Konzola TKO Konzola příčná QKO Konzola šikmá SKO / /120 vhodná pro oba profily Držák STA Držák T STA Deska přechodová AP 100/ /120 Příložka tvarová FV 100/120 Sada montážní P Zátka ADK vhodná pro oba profily P2 ; P3 100/

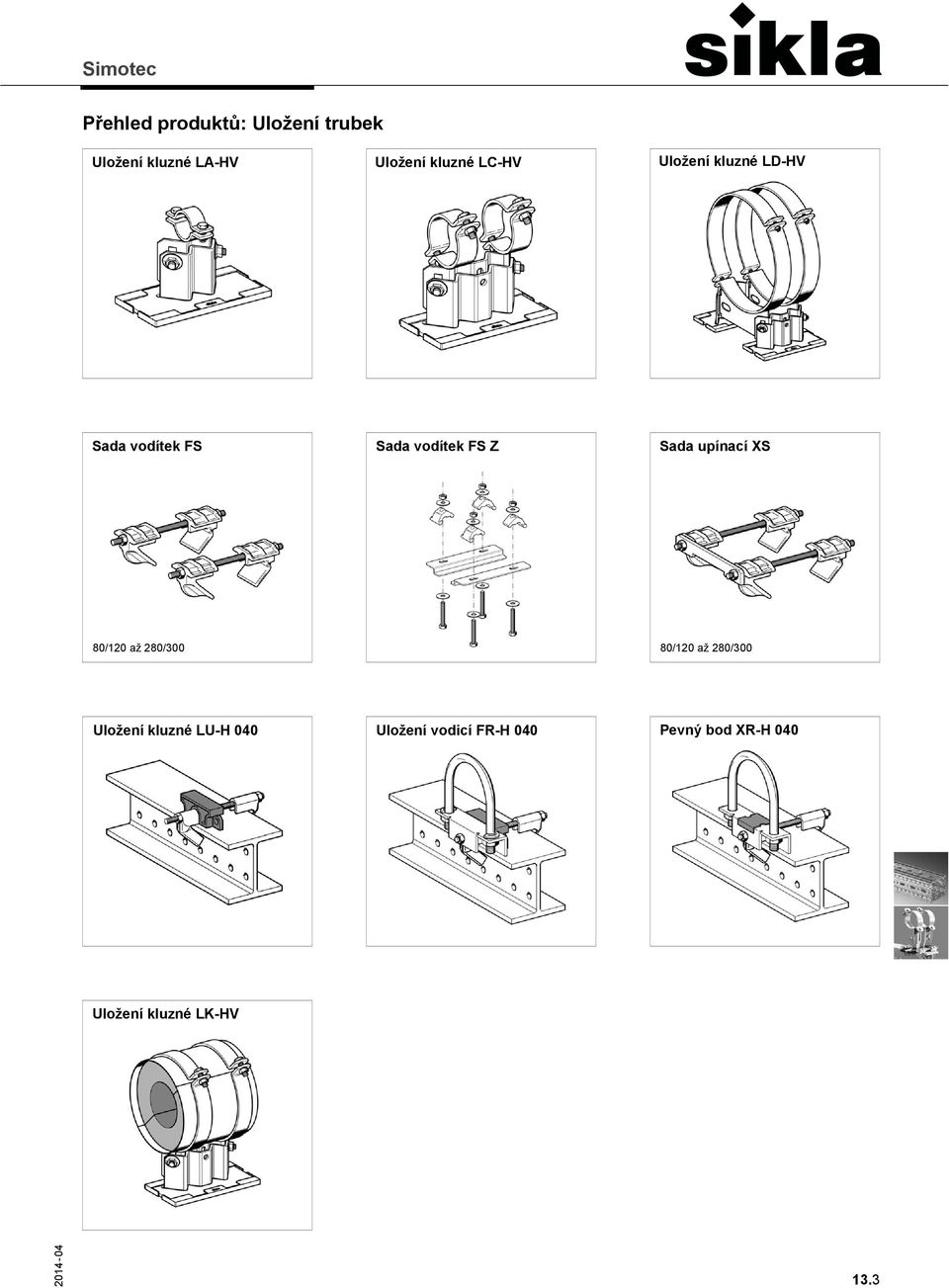

5 Přehled produktů: Uložení trubek Uložení kluzné LA-HV Uložení kluzné LC-HV Uložení kluzné LD-HV Sada vodítek FS Sada vodítek FS Z Sada upínací XS 80/120 až 280/300 80/120 až 280/300 Uložení kluzné LU-H 040 Uložení vodicí FR-H 040 Pevný bod XR-H 040 Uložení kluzné LK-HV 13.3

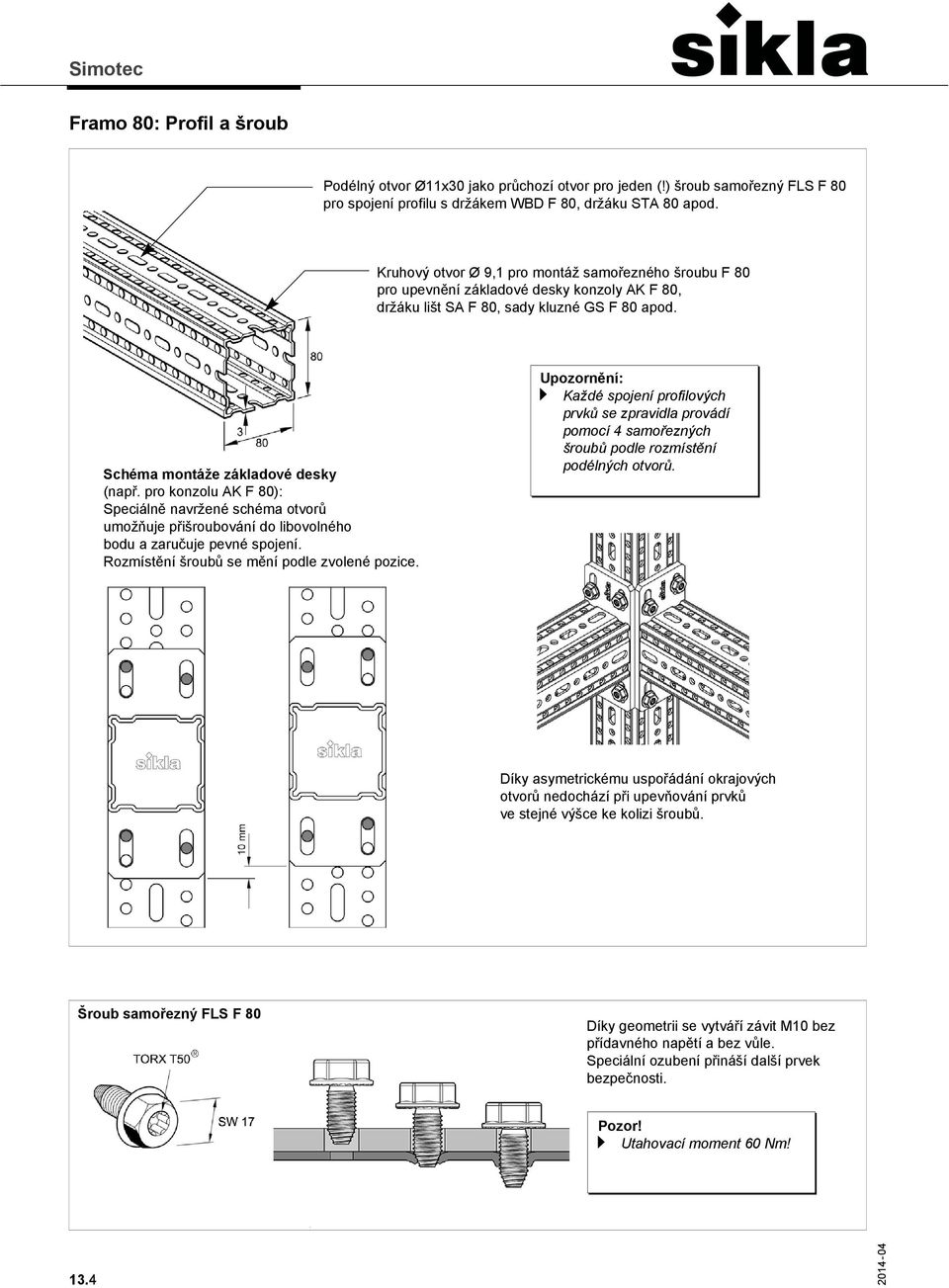

6 Framo 80: Profil a šroub Podélný otvor Ø11x30 jako průchozí otvor pro jeden (!) šroub samořezný FLS F 80 pro spojení profilu s držákem WBD F 80, držáku STA 80 apod. Kruhový otvor Ø 9,1 pro montáž samořezného šroubu F 80 pro upevnění základové desky konzoly AK F 80, držáku lišt SA F 80, sady kluzné GS F 80 apod. Schéma montáže základové desky (např. pro konzolu AK F 80): Speciálně navržené schéma otvorů umožňuje přišroubování do libovolného bodu a zaručuje pevné spojení. Rozmístění šroubů se mění podle zvolené pozice. Upozornění: a Každé spojení profilových prvků se zpravidla provádí pomocí 4 samořezných šroubů podle rozmístění podélných otvorů. Díky asymetrickému uspořádání okrajových otvorů nedochází při upevňování prvků ve stejné výšce ke kolizi šroubů. Šroub samořezný FLS F 80 Díky geometrii se vytváří závit M10 bez přídavného napětí a bez vůle. Speciální ozubení přináší další prvek bezpečnosti. Pozor! a Utahovací moment 60 Nm! 13.4

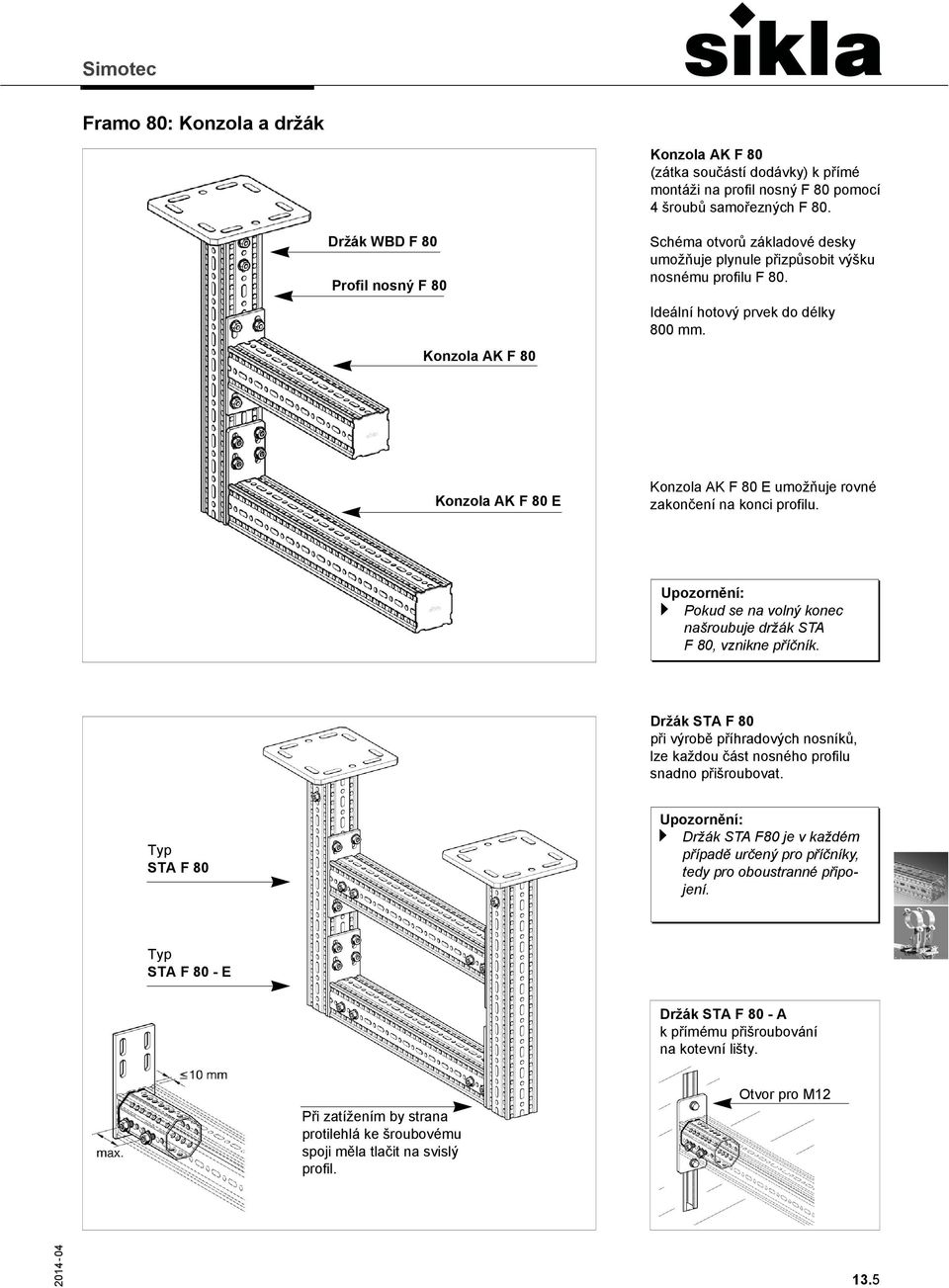

7 Framo 80: Konzola a držák Konzola AK F 80 (zátka součástí dodávky) k přímé montáži na profil nosný F 80 pomocí 4 šroubů samořezných F 80. Držák WBD F 80 Profil nosný F 80 Konzola AK F 80 Schéma otvorů základové desky umožňuje plynule přizpůsobit výšku nosnému profilu F 80. Ideální hotový prvek do délky 800 mm. Konzola AK F 80 E Konzola AK F 80 E umožňuje rovné zakončení na konci profilu. Upozornění: a Pokud se na volný konec našroubuje držák STA F 80, vznikne příčník. Držák STA F 80 při výrobě příhradových nosníků, lze každou část nosného profilu snadno přišroubovat. Typ STA F 80 Upozornění: a Držák STA F80 je v každém případě určený pro příčníky, tedy pro oboustranné připojení. Typ STA F 80 - E Držák STA F 80 - A k přímému přišroubování na kotevní lišty. Při zatížením by strana protilehlá ke šroubovému spoji měla tlačit na svislý profil. Otvor pro M

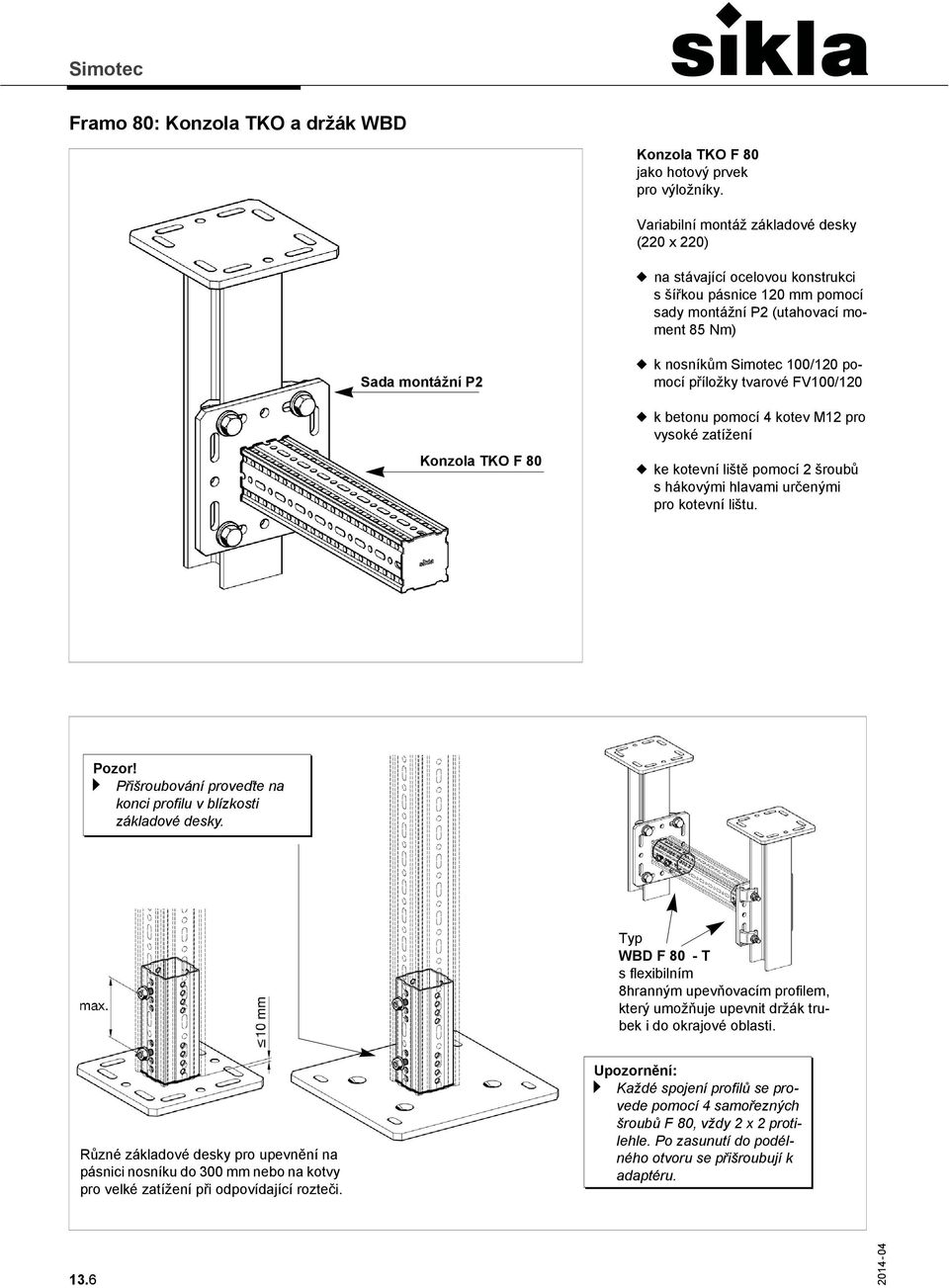

8 Framo 80: Konzola TKO a držák WBD Konzola TKO F 80 jako hotový prvek pro výložníky. Variabilní montáž základové desky (220 x 220) u na stávající ocelovou konstrukci s šířkou pásnice 120 mm pomocí sady montážní P2 (utahovací moment 85 Nm) Sada montážní P2 u k nosníkům Simotec 100/120 pomocí příložky tvarové FV100/120 u k betonu pomocí 4 kotev M12 pro vysoké zatížení Konzola TKO F 80 u ke kotevní liště pomocí 2 šroubů s hákovými hlavami určenými pro kotevní lištu. Pozor! a Přišroubování proveďte na konci profilu v blízkosti základové desky. Typ WBD F 80 - T s flexibilním 8hranným upevňovacím profilem, který umožňuje upevnit držák trubek i do okrajové oblasti. Různé základové desky pro upevnění na pásnici nosníku do 300 mm nebo na kotvy pro velké zatížení při odpovídající rozteči. Upozornění: a Každé spojení profilů se provede pomocí 4 samořezných šroubů F 80, vždy 2 x 2 protilehle. Po zasunutí do podélného otvoru se přišroubují k adaptéru. 13.6

9 Framo 80: Třmen upínací a držák lišt SB F pro tloušťku pásnice do 16 mm. Třmen upínací SB F 80 pro přímou montáž na ocelové nosníky libovolné šířky s max. tloušťkou max. 16 mm, resp. 40 mm. Všechny potřebné připojovací prvky jsou součástí dodávky. SB F pro tloušťku pásnice do 40 mm. Upozornění: a Upínací třmeny se vždy používají v párech. Kvůli bezpečnosti je určen minimální přesah nosníku pro spolehlivé uložení Minimální přesah pro spolehlivé uložení 70 mm. Držák lišt SA F 80 Montáž lišt: Všechny spojovací prvky CC už jsou předmontované a po zatlačení na hlavu šroubu automaticky zaskočí do výřezu v liště. Přechod na montážní lišty Siconnect 41/41/2,5 nebo dvojité lišty 41/41/2,5 D, a tedy i na další produkty systému Siconnect je tak velmi snadný. 13.7

10 Framo 80: Kluzné uložení Příložka pro kluzné uložení FW F 80 je nutná, pokud se kluzné uložení Simotec použije jako vodicí uložení Sada kluzná GS F 80 1G (včetně kluzné desky), Sada kluzná GS F 80 2G (včetně těla s vodicími lištami a saněmi) pro přímou montáž na nosný profil F 80. Objímku Stabil I lze pomocí závitové trubky Sikla G1/2" připojit přímo do upevňovací matice. Aretace se provede maticí pojistnou. 1/2" M16/M10 Typ GS F 80 1G Typ GS F 80 2G 2 Příložka pro třmeny UB F 80 pro třmen RUB Upozornění: a Třmeny z kulatiny se přednostně použijí jako vodicí uložení! 1/2" - 3" jako úhelník s podélnými otvory (1 kus) Typ UB F 80 1/2" - 1 1/2" (1 kus) pro M10 Typ UB F 80 2" - 3" (1 kus) pro M12 4" - 6" jako sada (2 úhelníky) Typ UB F 80 4" - 6" (1 sada) pro M

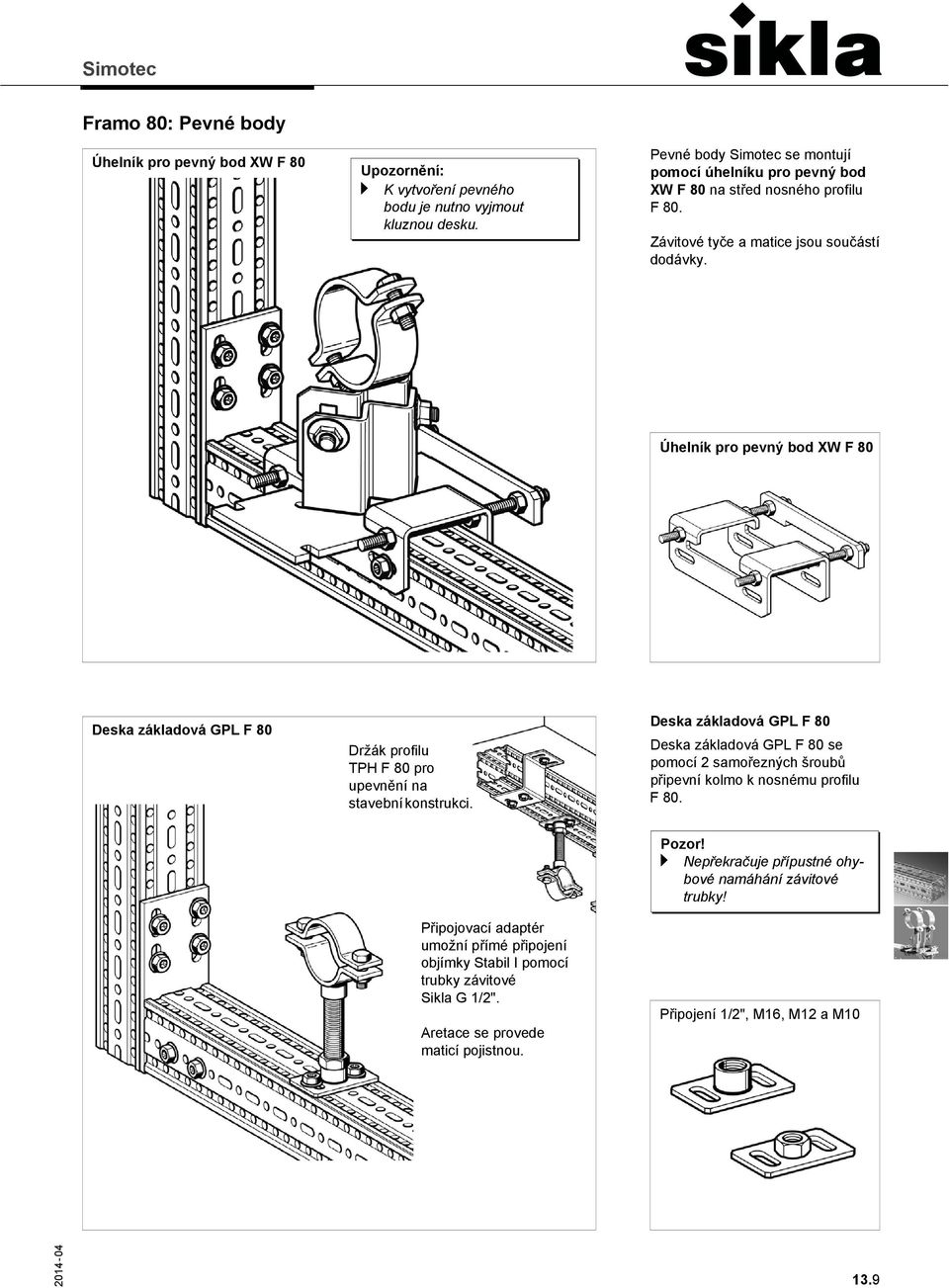

11 Framo 80: Pevné body Úhelník pro pevný bod XW F 80 Upozornění: a K vytvoření pevného bodu je nutno vyjmout kluznou desku. Pevné body Simotec se montují pomocí úhelníku pro pevný bod XW F 80 na střed nosného profilu F 80. Závitové tyče a matice jsou součástí dodávky. Úhelník pro pevný bod XW F 80 Deska základová GPL F 80 Držák profilu TPH F 80 pro upevnění na stavební konstrukci. Deska základová GPL F 80 Deska základová GPL F 80 se pomocí 2 samořezných šroubů připevní kolmo k nosnému profilu F 80. Připojovací adaptér umožní přímé připojení objímky Stabil I pomocí trubky závitové Sikla G 1/2". Aretace se provede maticí pojistnou. Pozor! a Nepřekračuje přípustné ohybové namáhání závitové trubky! Připojení 1/2", M16, M12 a M

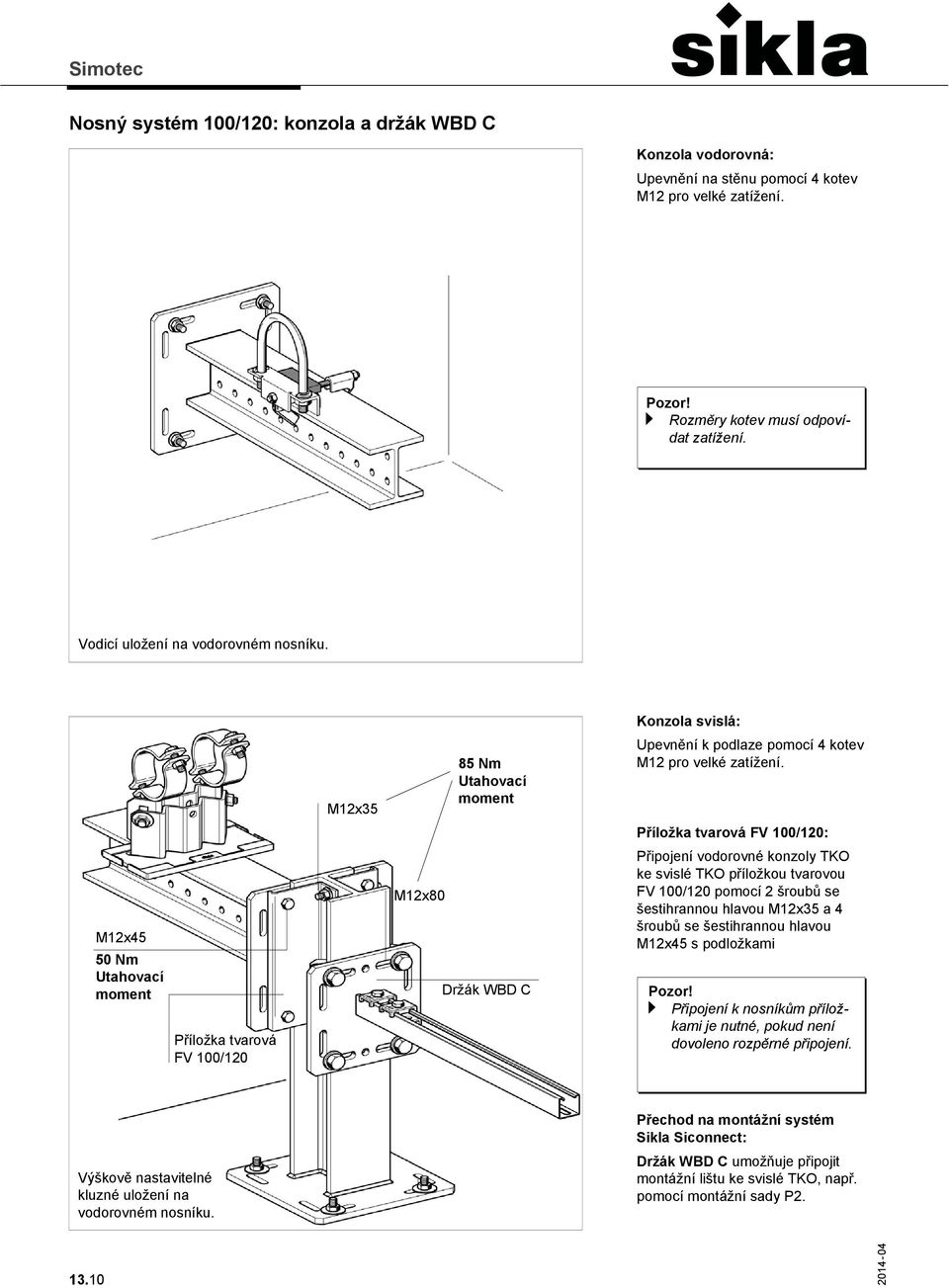

12 Nosný systém 100/120: konzola a držák WBD C Konzola vodorovná: Upevnění na stěnu pomocí 4 kotev M12 pro velké zatížení. Pozor! a Rozměry kotev musí odpovídat zatížení. Vodicí uložení na vodorovném nosníku. M12x45 50 Nm Utahovací moment Příložka tvarová FV 100/120 M12x35 M12x80 85 Nm Utahovací moment Držák WBD C Konzola svislá: Upevnění k podlaze pomocí 4 kotev M12 pro velké zatížení. Příložka tvarová FV 100/120: Připojení vodorovné konzoly TKO ke svislé TKO příložkou tvarovou FV 100/120 pomocí 2 šroubů se šestihrannou hlavou M12x35 a 4 šroubů se šestihrannou hlavou M12x45 s podložkami Pozor! a Připojení k nosníkům příložkami je nutné, pokud není dovoleno rozpěrné připojení. Výškově nastavitelné kluzné uložení na vodorovném nosníku. Přechod na montážní systém Sikla Siconnect: Držák WBD C umožňuje připojit montážní lištu ke svislé TKO, např. pomocí montážní sady P

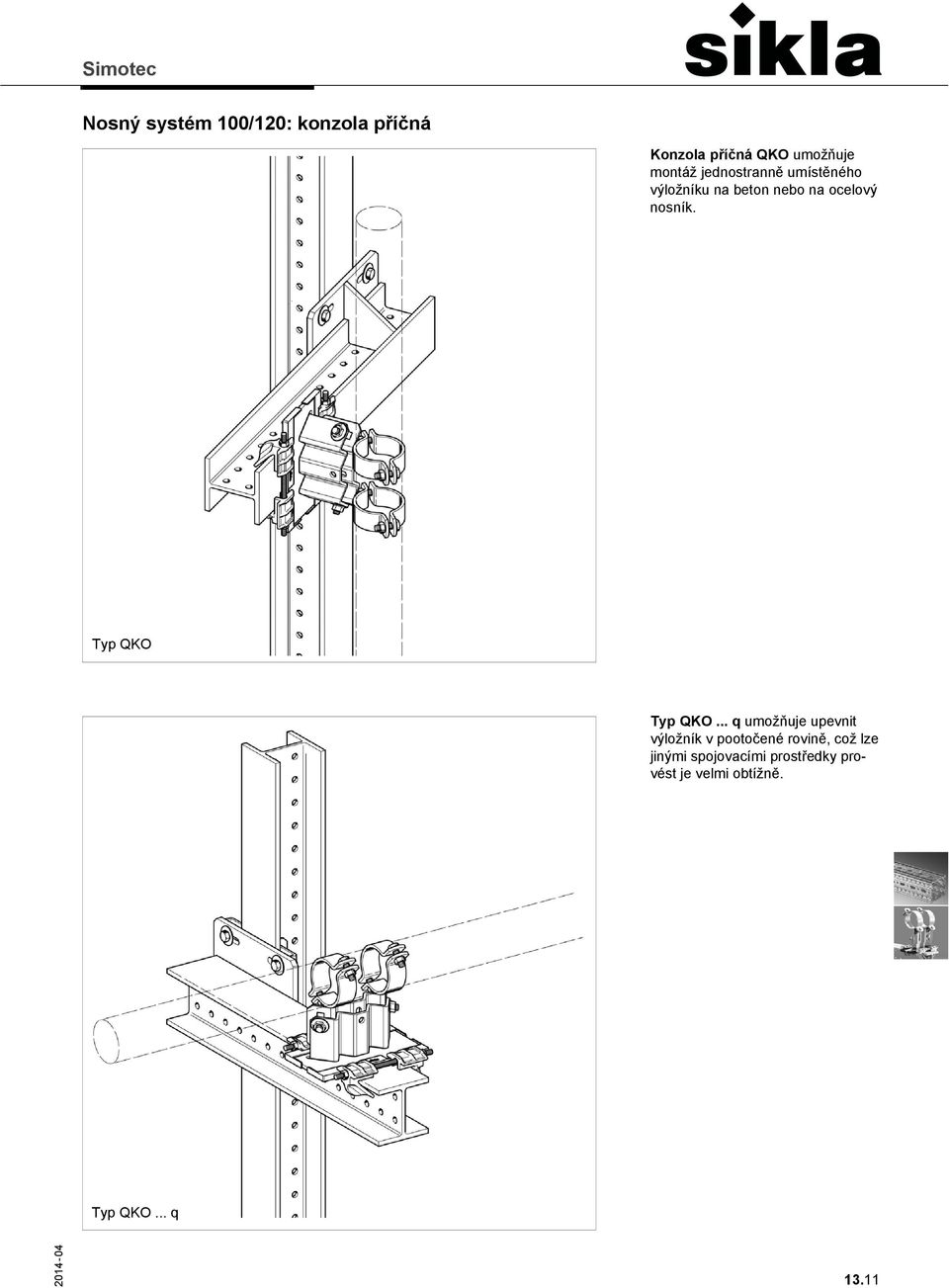

13 Nosný systém 100/120: konzola příčná Konzola příčná QKO umožňuje montáž jednostranně umístěného výložníku na beton nebo na ocelový nosník. Typ QKO Typ QKO... q umožňuje upevnit výložník v pootočené rovině, což lze jinými spojovacími prostředky provést je velmi obtížně. Typ QKO... q 13.11

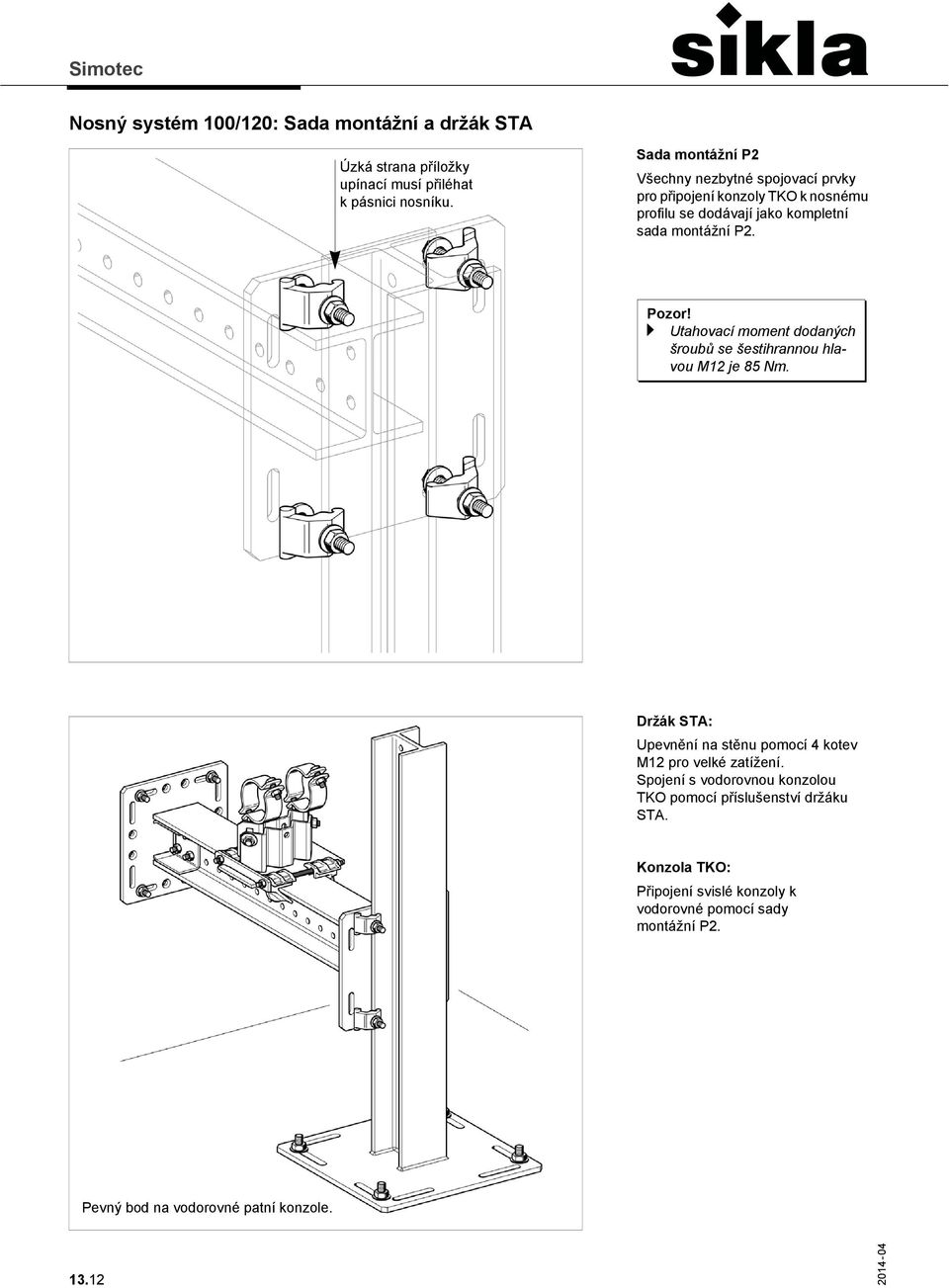

14 Nosný systém 100/120: Sada montážní a držák STA Úzká strana příložky upínací musí přiléhat k pásnici nosníku. Sada montážní P2 Všechny nezbytné spojovací prvky pro připojení konzoly TKO k nosnému profilu se dodávají jako kompletní sada montážní P2. Pozor! a Utahovací moment dodaných šroubů se šestihrannou hlavou M12 je 85 Nm. Držák STA: Upevnění na stěnu pomocí 4 kotev M12 pro velké zatížení. Spojení s vodorovnou konzolou TKO pomocí příslušenství držáku STA. Konzola TKO: Připojení svislé konzoly k vodorovné pomocí sady montážní P2. Pevný bod na vodorovné patní konzole

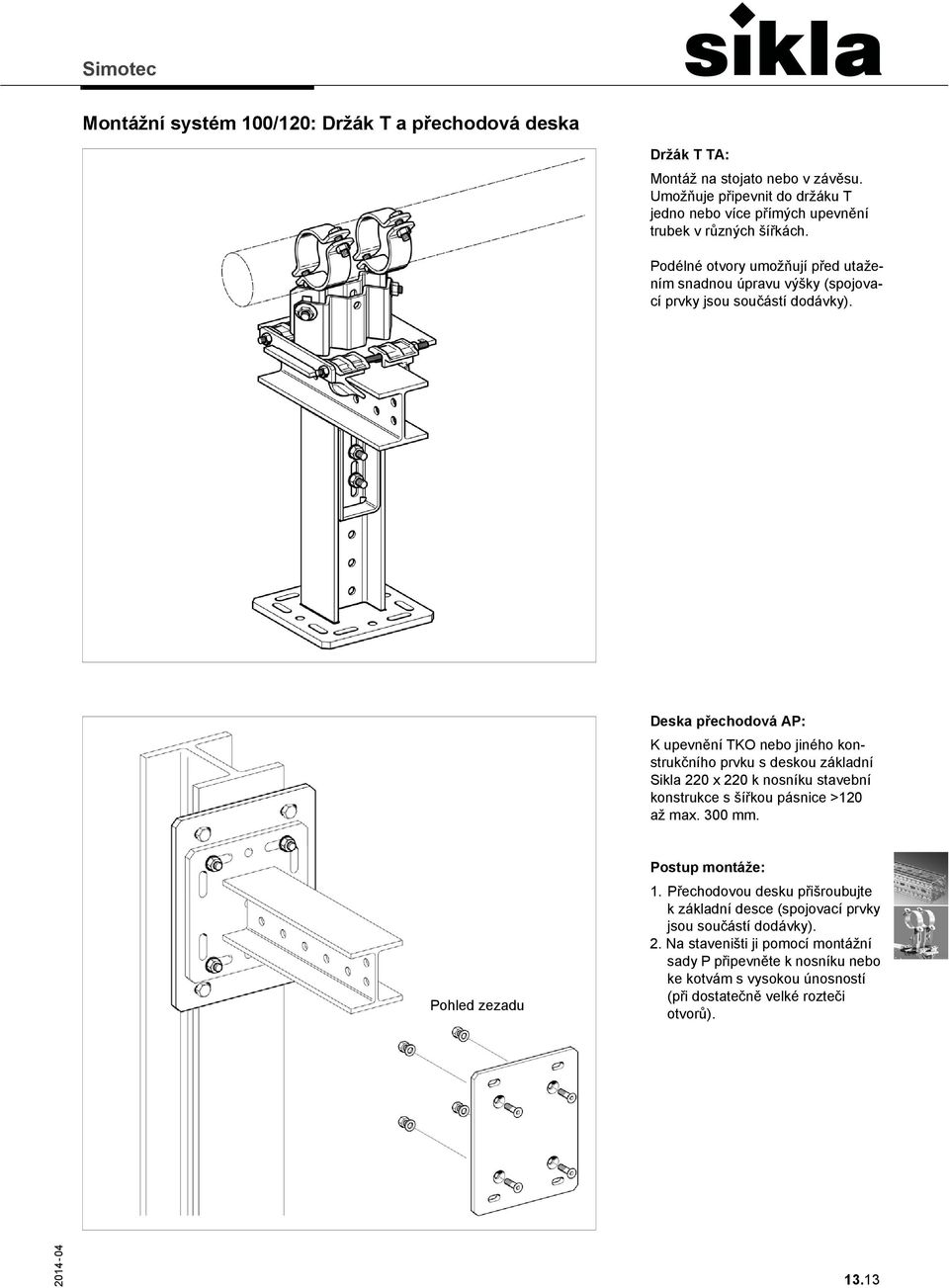

15 Montážní systém 100/120: Držák T a přechodová deska Držák T TA: Montáž na stojato nebo v závěsu. Umožňuje připevnit do držáku T jedno nebo více přímých upevnění trubek v různých šířkách. Podélné otvory umožňují před utažením snadnou úpravu výšky (spojovací prvky jsou součástí dodávky). Deska přechodová AP: K upevnění TKO nebo jiného konstrukčního prvku s deskou základní Sikla 220 x 220 k nosníku stavební konstrukce s šířkou pásnice >120 až max. 300 mm. Pohled zezadu Postup montáže: 1. Přechodovou desku přišroubujte k základní desce (spojovací prvky jsou součástí dodávky). 2. Na staveništi ji pomocí montážní sady P připevněte k nosníku nebo ke kotvám s vysokou únosností (při dostatečně velké rozteči otvorů)

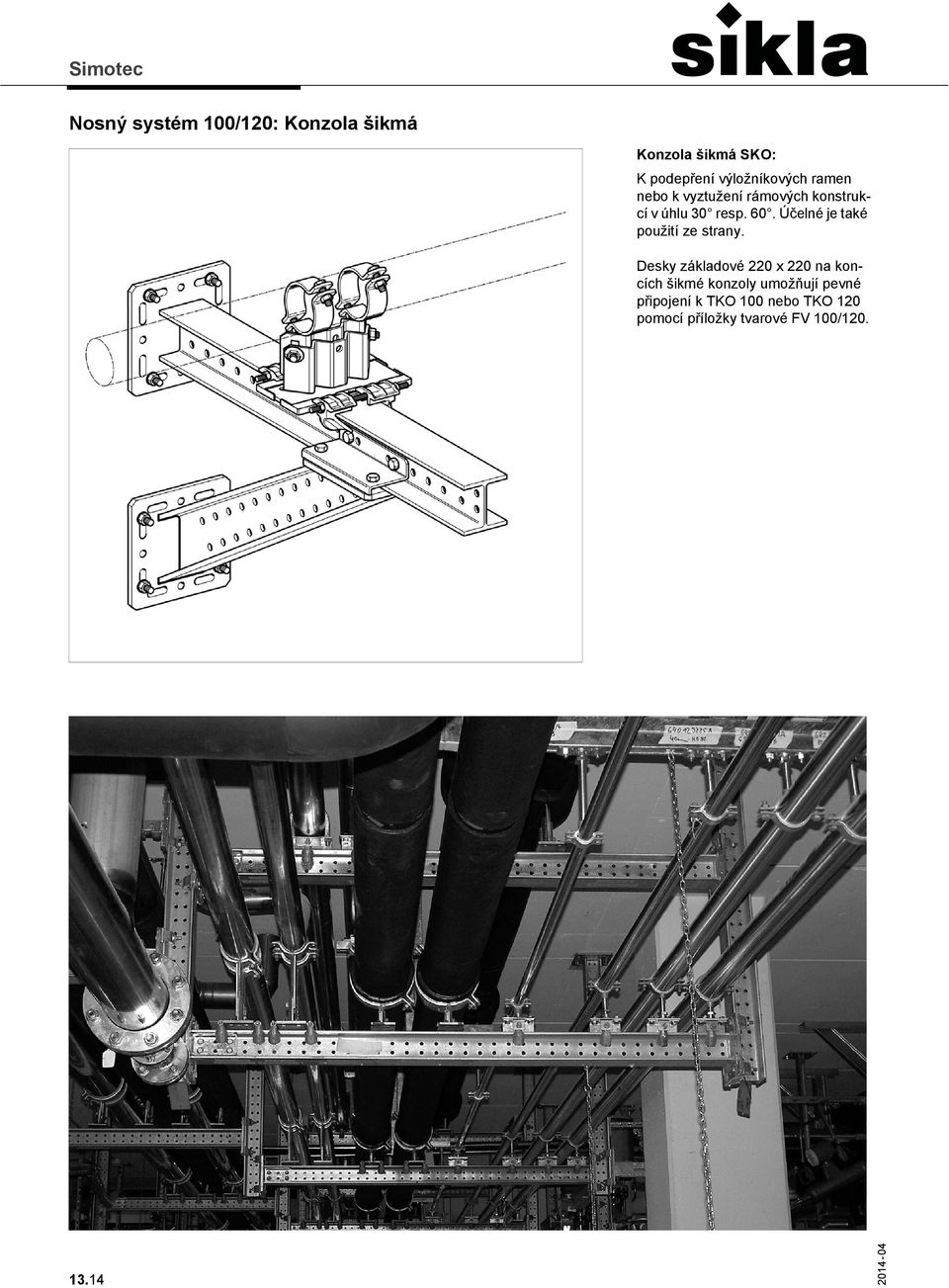

16 Simotec Nosný systém 100/120: Konzola šikmá Konzola šikmá SKO: K podepření výložníkových ramen nebo k vyztužení rámových konstrukcí v úhlu 30 resp. 60. Účelné je také použití ze strany Desky základové 220 x 220 na koncích šikmé konzoly umožňují pevné připojení k TKO 100 nebo TKO 120 pomocí příložky tvarové FV 100/120.

17 Uložení: Provedení vodicího uložení Dodržujte doporučené maximální vzdálenosti mezi vodicími uloženími podle EN , dodatek C. F L F! X L Axiální kompenzátor Uložení vodicí F Uložení kluzné L Pevný bod X Příklad uložení potrubí: K uložení potrubí se používá - 1 Pevný bod (X) - 2 Uložení kluzné (L) - 2 Uložení vodicí (F). K vyrovnání změn délky trubky v důsledku změn teploty slouží axiální kompenzátor. Bezprostředně před ním a za ním jsou předepsaná vodicí uložení (F!). Dodržujte též pokyny od výrobce kompenzátoru

18 Uložení: Možnosti dodávky a montáže Uložení kluzné Možnosti dodávky: Kombinací základního (kluzného) uložení se sadou vodítek FS nebo sadou upínací XS vznikne vodicí uložení nebo pevný bod. volitelná kombinace Pozor! a Podle šířky pásnice nosníku se zvolí vhodný typ vodítek ze sady FS pro vodicí uložení nebo FX pro pevný bod. se sadou vodítek FS vznikne vodicí uložení se sadou upínací XS vznikne pevný bod max. kluzná dráha = L - B L = délka základové desky B = šířka pásnice nosníku Montáž háků upínacích ve vodicím uložení: K zajištění volného posuvu základové desky po nosníku se musí všechny 4 upínací háky namontovat tak, aby mezi nimi a základovou deskou zůstala volná mezera 2 mm. Třecí síla u kluzného a vodicího uložení: Součinitel tření µ 0 závisí na charakteru třecích ploch. mezera 2 mm Pro uložení Simotec s kluznými deskami z PA platí na žárově pozinkovaném nosníku Simotec µ 0 = 0,2. mezera 2 mm 13.16

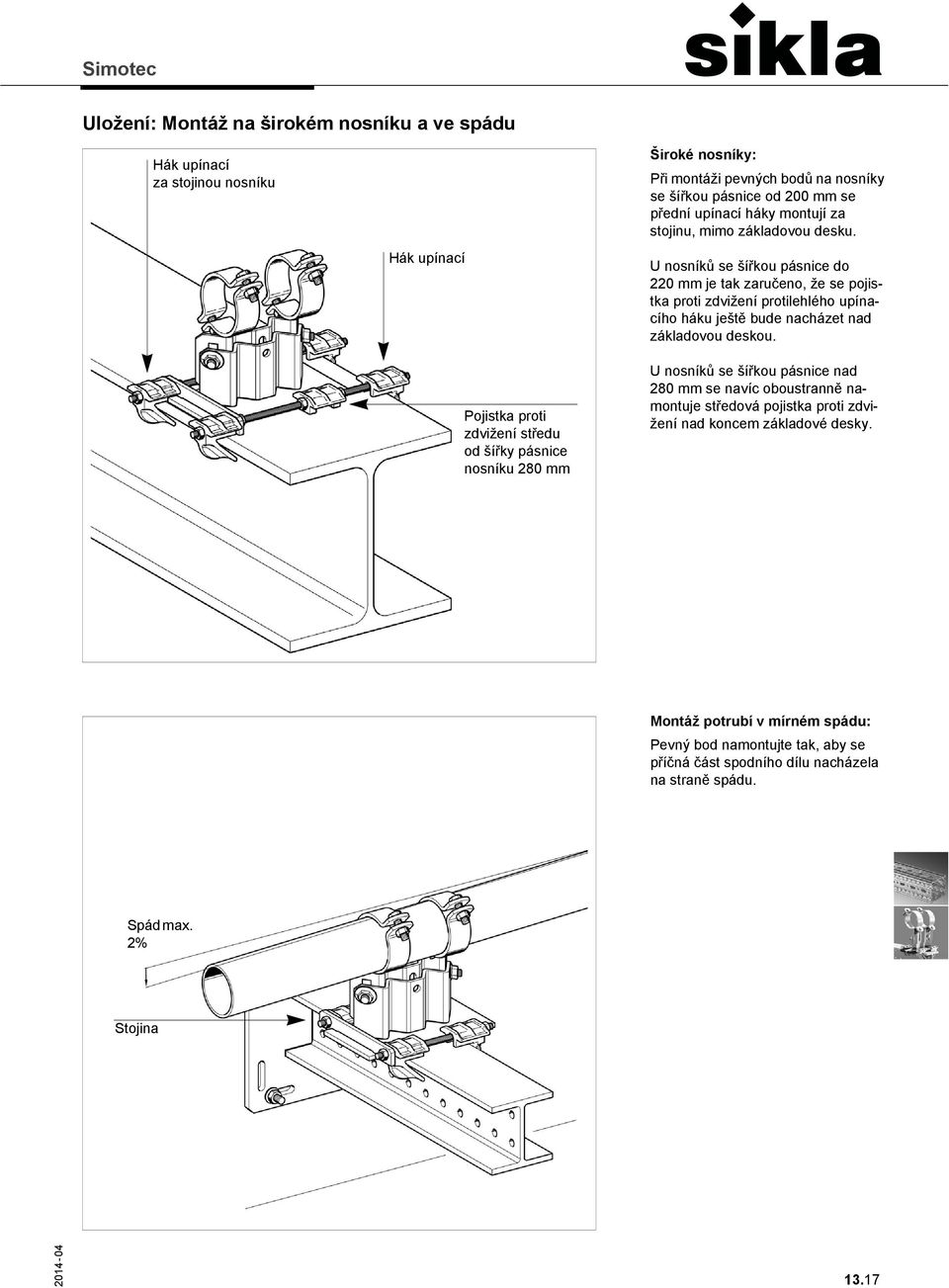

19 Uložení: Montáž na širokém nosníku a ve spádu Hák upínací za stojinou nosníku Hák upínací Pojistka proti zdvižení středu od šířky pásnice nosníku 280 mm Široké nosníky: Při montáži pevných bodů na nosníky se šířkou pásnice od 200 mm se přední upínací háky montují za stojinu, mimo základovou desku. U nosníků se šířkou pásnice do 220 mm je tak zaručeno, že se pojistka proti zdvižení protilehlého upínacího háku ještě bude nacházet nad základovou deskou. U nosníků se šířkou pásnice nad 280 mm se navíc oboustranně namontuje středová pojistka proti zdvižení nad koncem základové desky. Montáž potrubí v mírném spádu: Pevný bod namontujte tak, aby se příčná část spodního dílu nacházela na straně spádu. Spád max. 2% Stojina 13.17

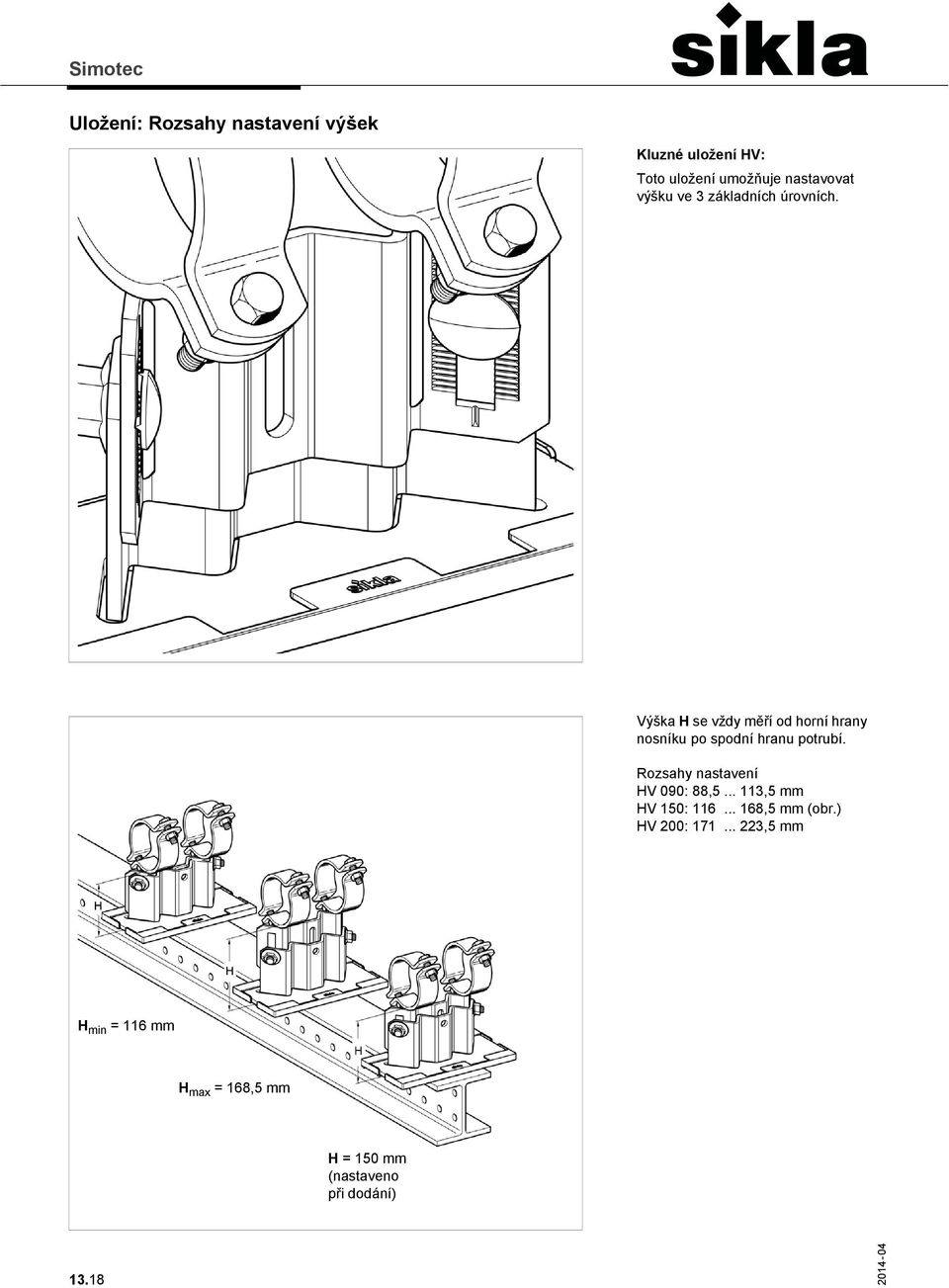

20 Uložení: Rozsahy nastavení výšek Kluzné uložení HV: Toto uložení umožňuje nastavovat výšku ve 3 základních úrovních. Výška H se vždy měří od horní hrany nosníku po spodní hranu potrubí. Rozsahy nastavení HV 090: 88, ,5 mm HV 150: ,5 mm (obr.) HV 200: ,5 mm H min = 116 mm H max = 168,5 mm H = 150 mm (nastaveno při dodání) 13.18

21 Uložení: Výška uložení 40 mm Kluzné uložení LU - H 040 Vodicí uložení FR - H 040: Od DN 200 se nejdříve uložení PA navzájem sešroubuje vždy jedním šroubem se šestihrannou hlavou M12x30 a maticí jako stavebnice. Vzniklý úložný blok a úhelník U se přišroubují k nosníku pomocí upínacích prvků, které jsou také součástí dodávky. Po montáži potrubí se třmen RUB pevně přišroubuje k úhelníku U. Trubka při změnách délky prokluzuje na úložném bloku PA, který je o 2 mm vyšší než před ním ležící U-profil
