1 Návod na montáž nosné konstrukce na rovnou střechu a do terénu (30-60 ) A /2012

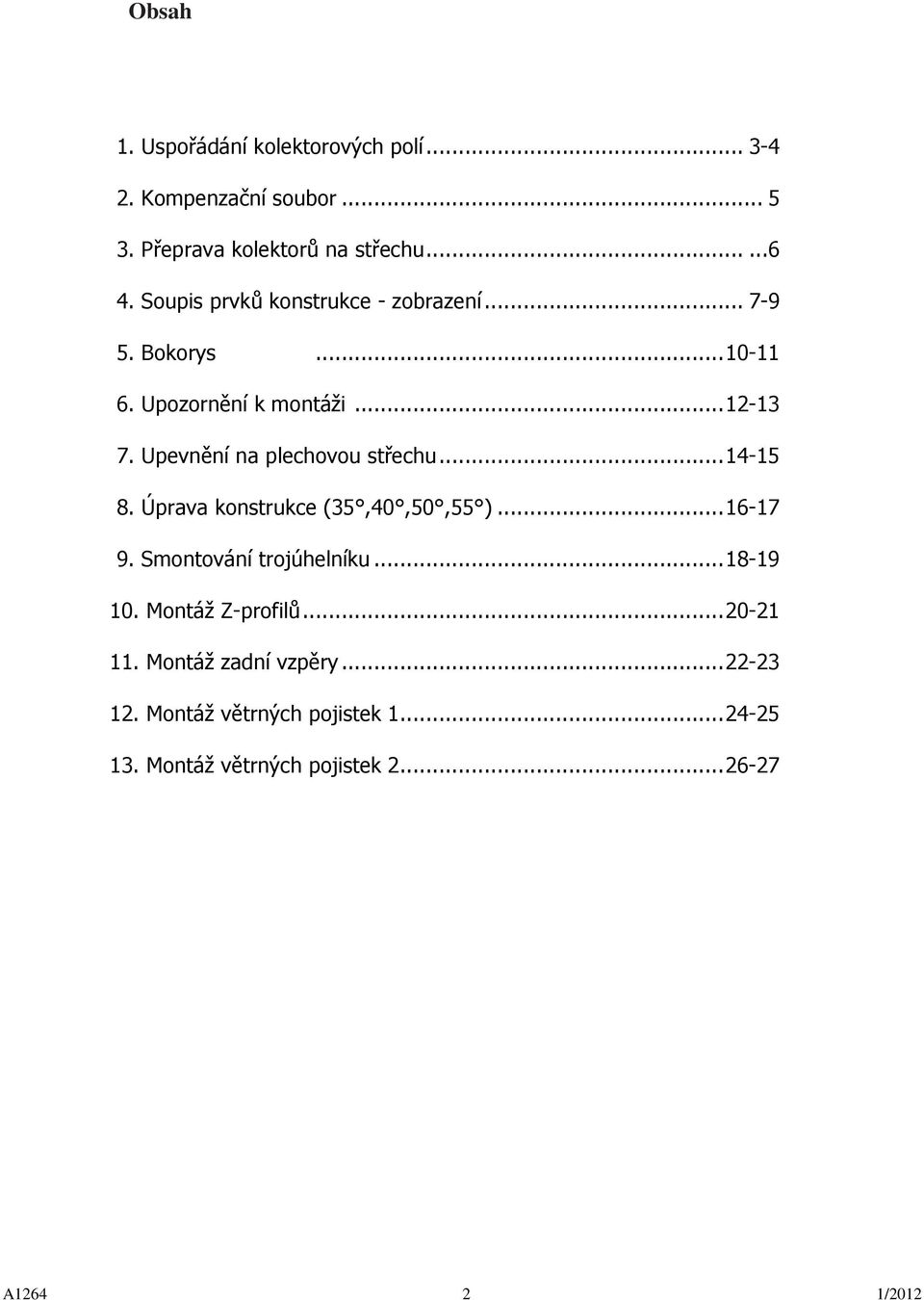

2 Obsah 1. Uspořádání kolektorových polí Kompenzační soubor Přeprava kolektorů na střechu Soupis prvků konstrukce - zobrazení Bokorys Upozornění k montáži Upevnění na plechovou střechu Úprava konstrukce (35,40,50,55 ) Smontování trojúhelníku Montáž Z-profilů Montáž zadní vzpěry Montáž větrných pojistek Montáž větrných pojistek A /2012

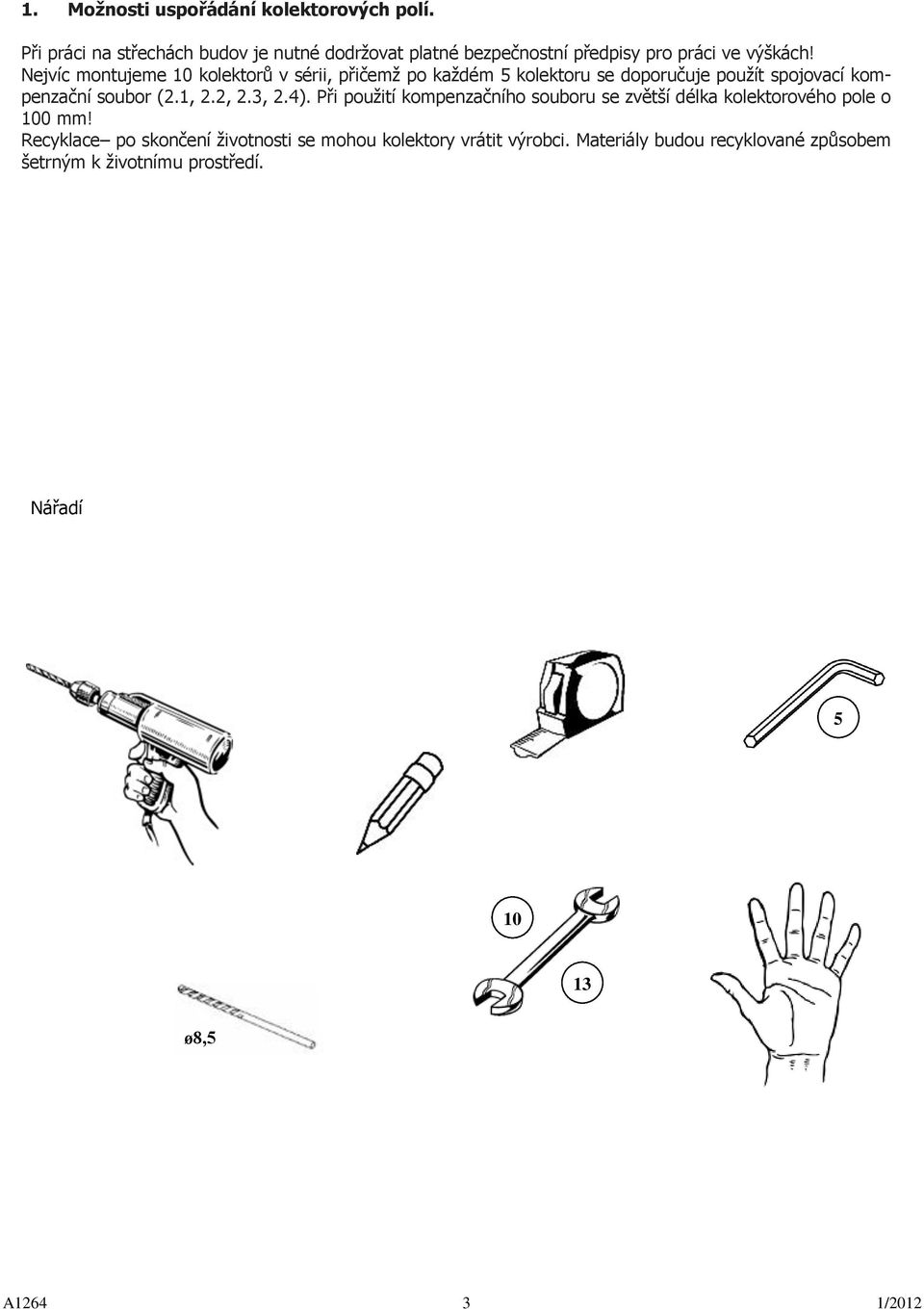

3 1. Možnosti uspořádání kolektorových polí. Při práci na střechách budov je nutné dodržovat platné bezpečnostní předpisy pro práci ve výškách! Nejvíc montujeme 10 kolektorů v sérii, přičemž po každém 5 kolektoru se doporučuje použít spojovací kompenzační soubor (2.1, 2.2, 2.3, 2.4). Při použití kompenzačního souboru se zvětší délka kolektorového pole o 100 mm! Recyklace po skončení životnosti se mohou kolektory vrátit výrobci. Materiály budou recyklované způsobem šetrným k životnímu prostředí. Nářadí ø8,5 A /2012

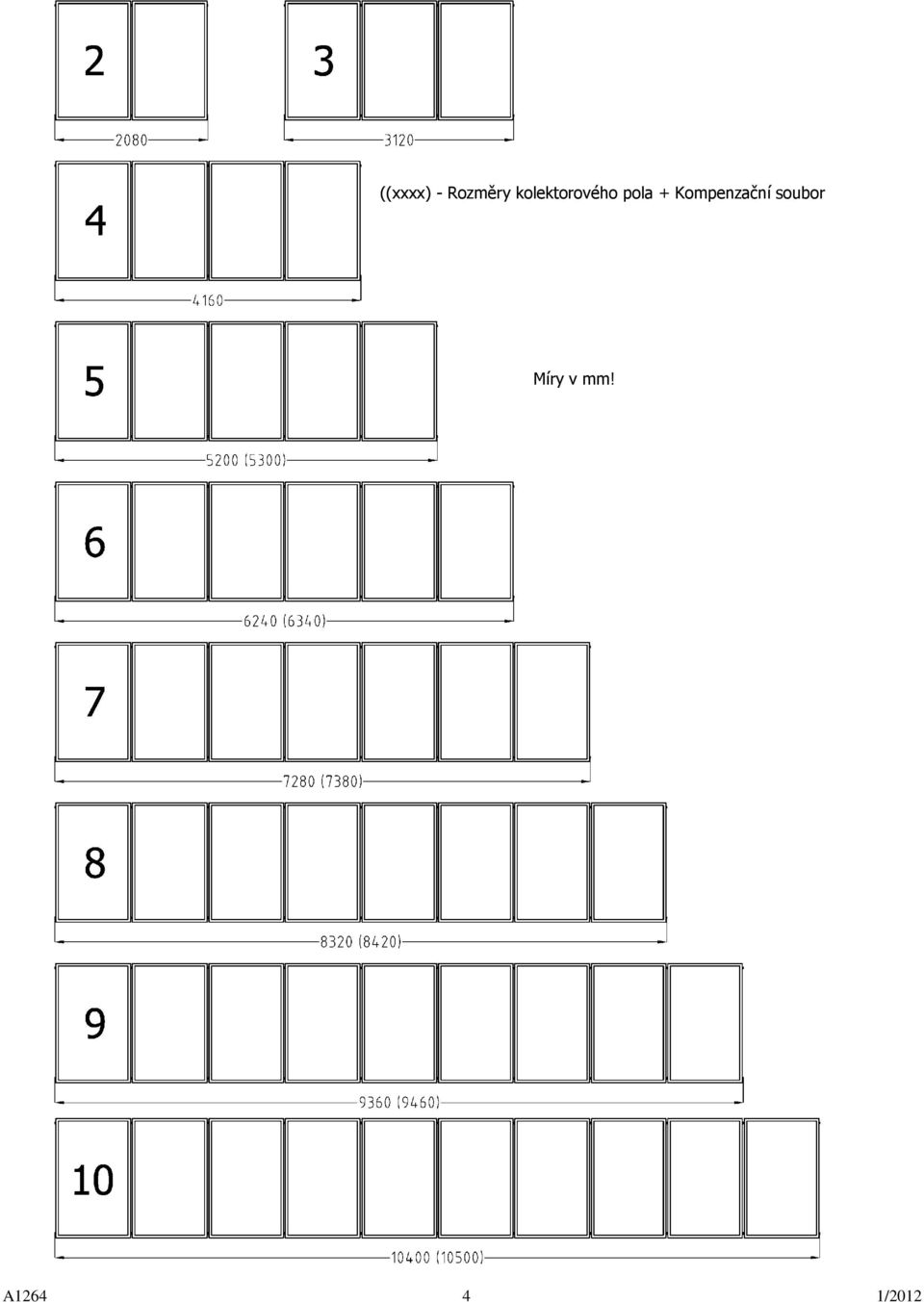

4 ((xxxx) - Rozměry kolektorového pola + Kompenzační soubor Míry v mm! A /2012

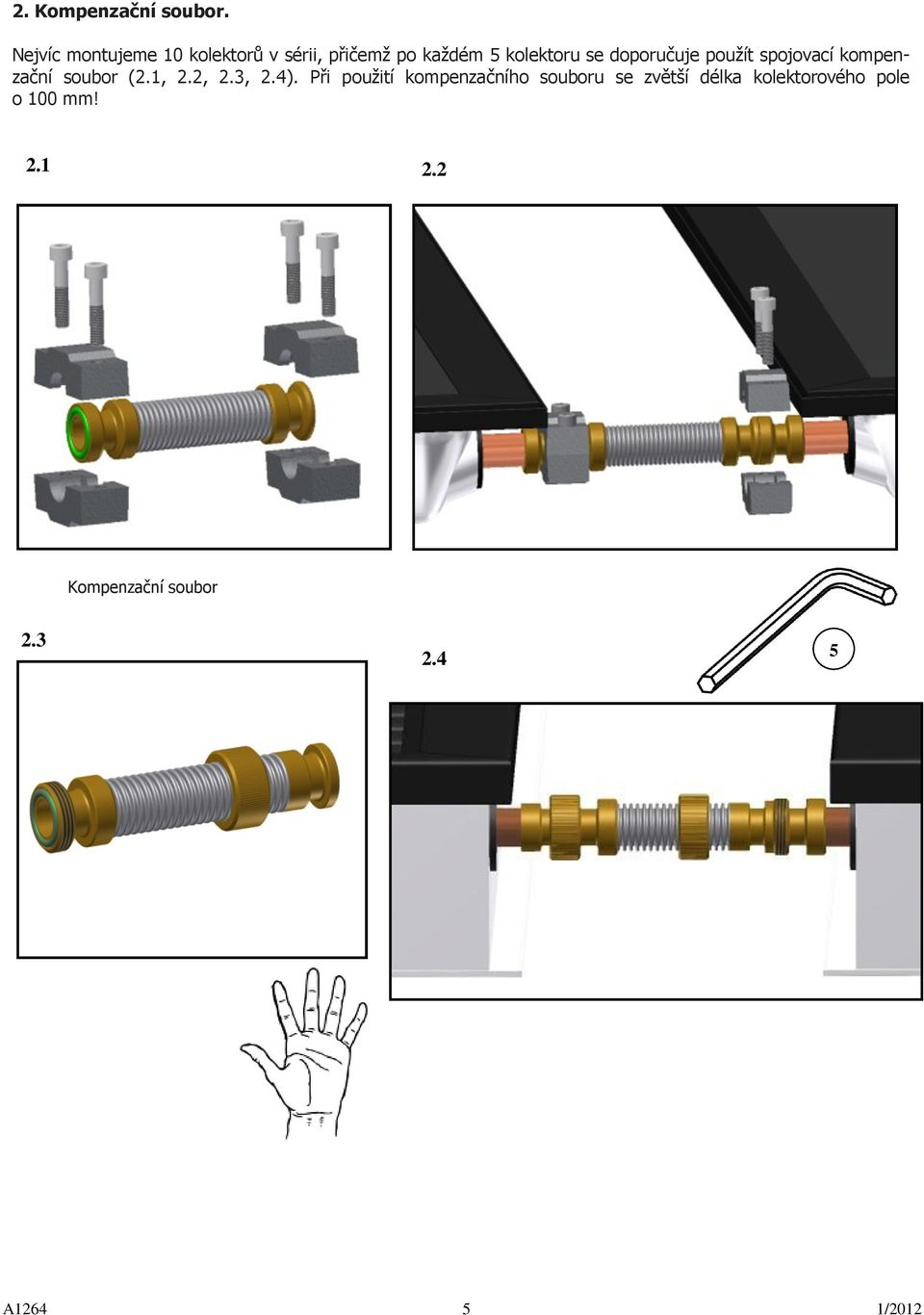

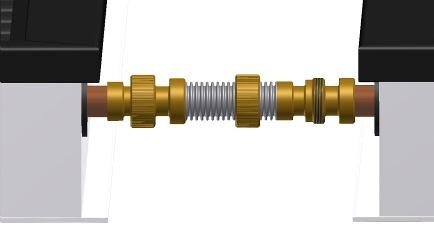

5 2. Kompenzační soubor. Nejvíc montujeme 10 kolektorů v sérii, přičemž po každém 5 kolektoru se doporučuje použít spojovací kompenzační soubor (2.1, 2.2, 2.3, 2.4). Při použití kompenzačního souboru se zvětší délka kolektorového pole o 100 mm! Kompenzační soubor A /2012

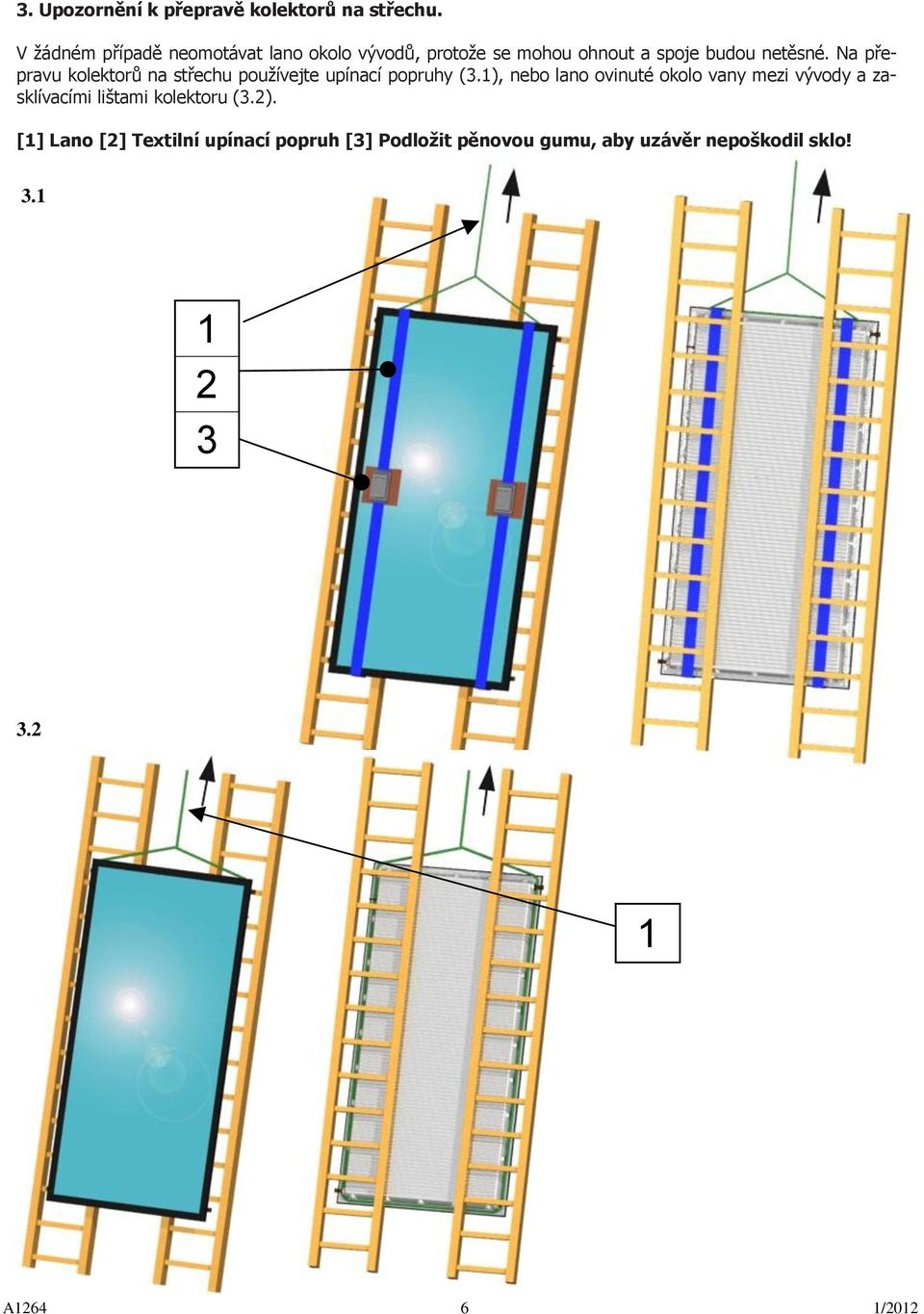

6 3. Upozornění k přepravě kolektorů na střechu. V žádném případě neomotávat lano okolo vývodů, protože se mohou ohnout a spoje budou netěsné. Na přepravu kolektorů na střechu používejte upínací popruhy (3.1), nebo lano ovinuté okolo vany mezi vývody a zasklívacími lištami kolektoru (3.2). [1] Lano [2] Textilní upínací popruh [3] Podložit pěnovou gumu, aby uzávěr nepoškodil sklo! A /2012

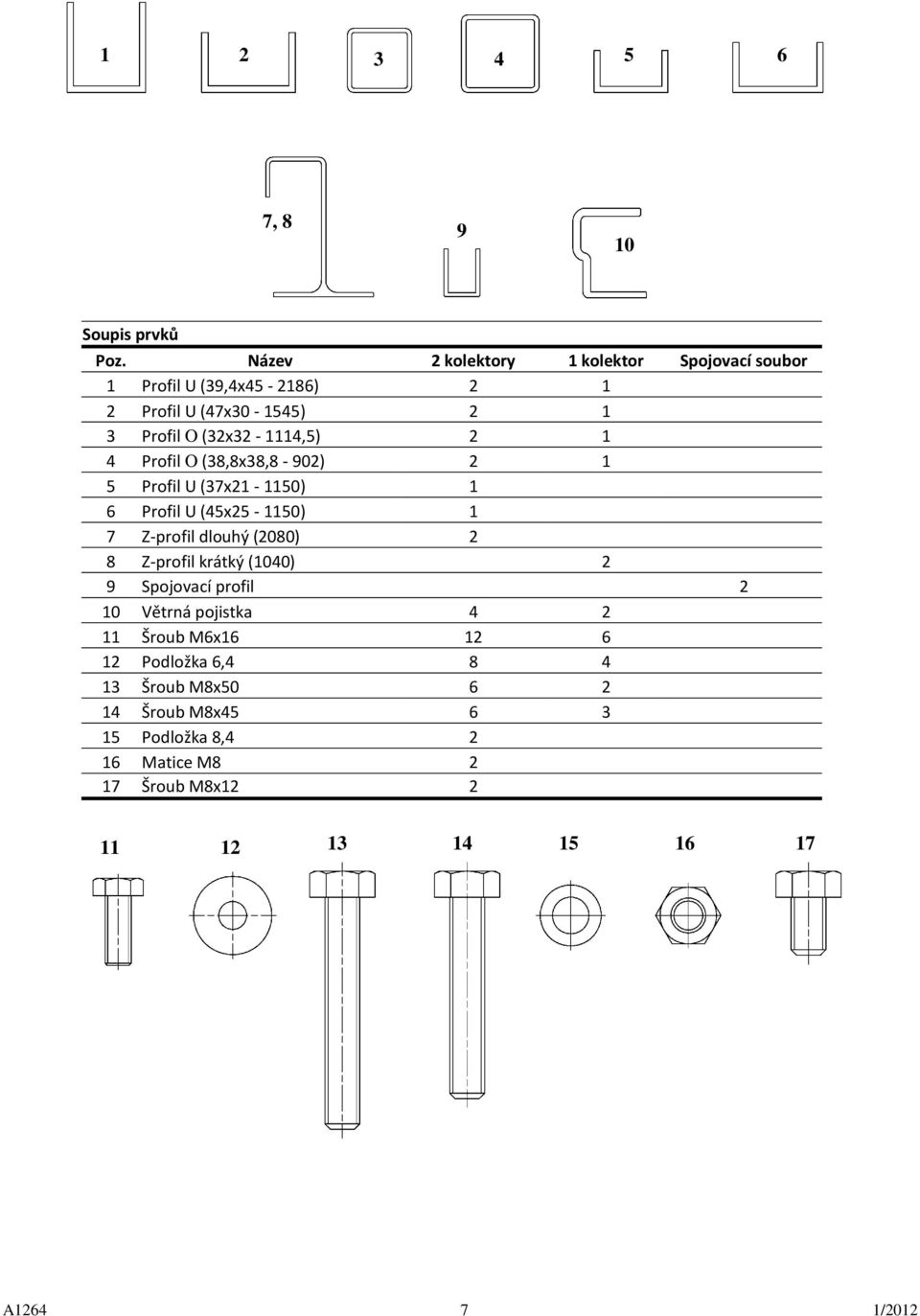

7 , Soupis prvků Poz. Název 2 kolektory 1 kolektor Spojovací soubor 1 Profil U (39,4x ) Profil U (47x ) Profil O (32x ,5) Profil O (38,8x38,8-902) Profil U (37x ) 1 6 Profil U (45x ) 1 7 Z-profil dlouhý (2080) 2 8 Z-profil krátký (1040) 2 9 Spojovací profil 2 10 Větrná pojistka Šroub M6x Podložka 6, Šroub M8x Šroub M8x Podložka 8, Matice M Šroub M8x A /2012

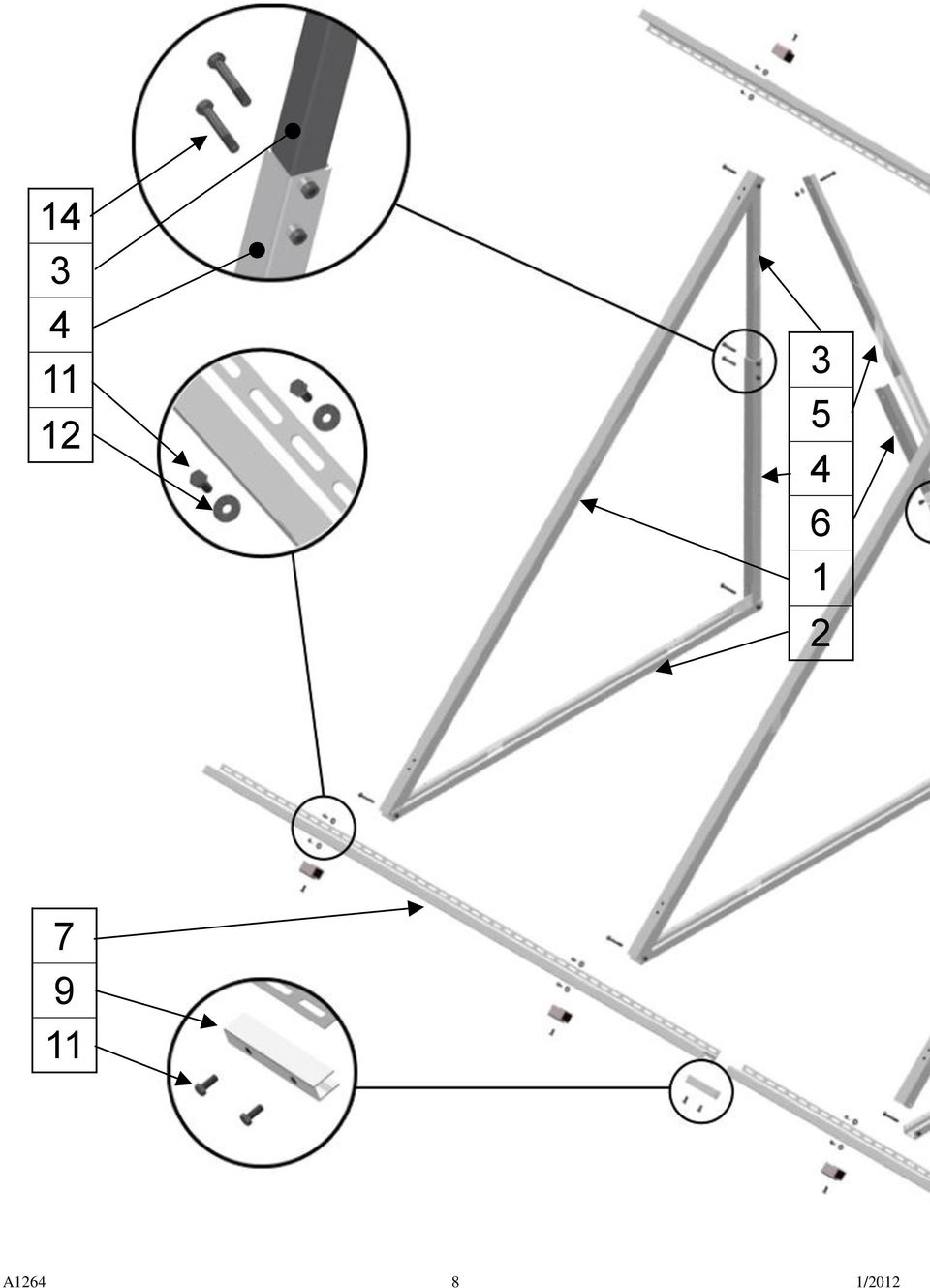

8 A /2012

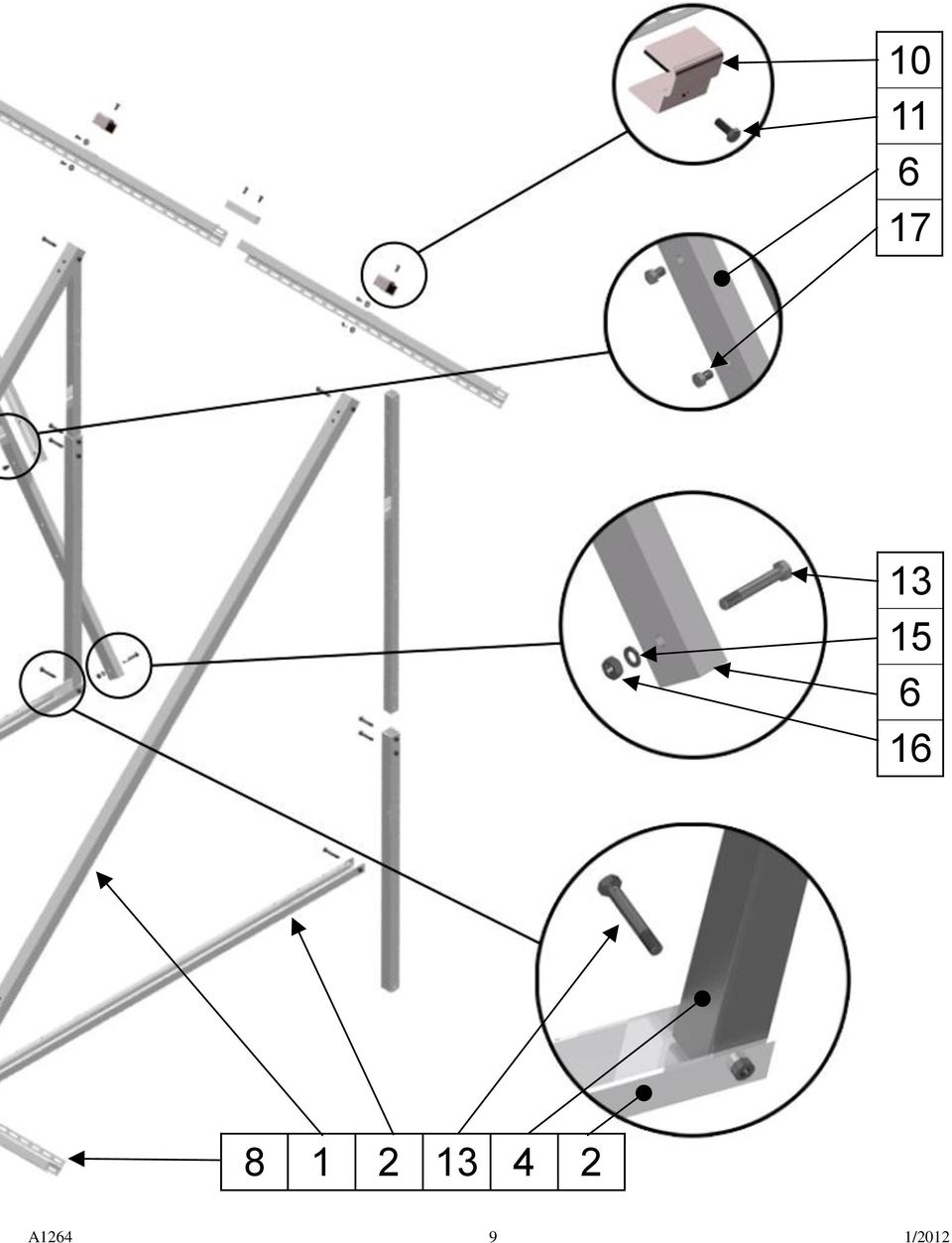

9 A /2012

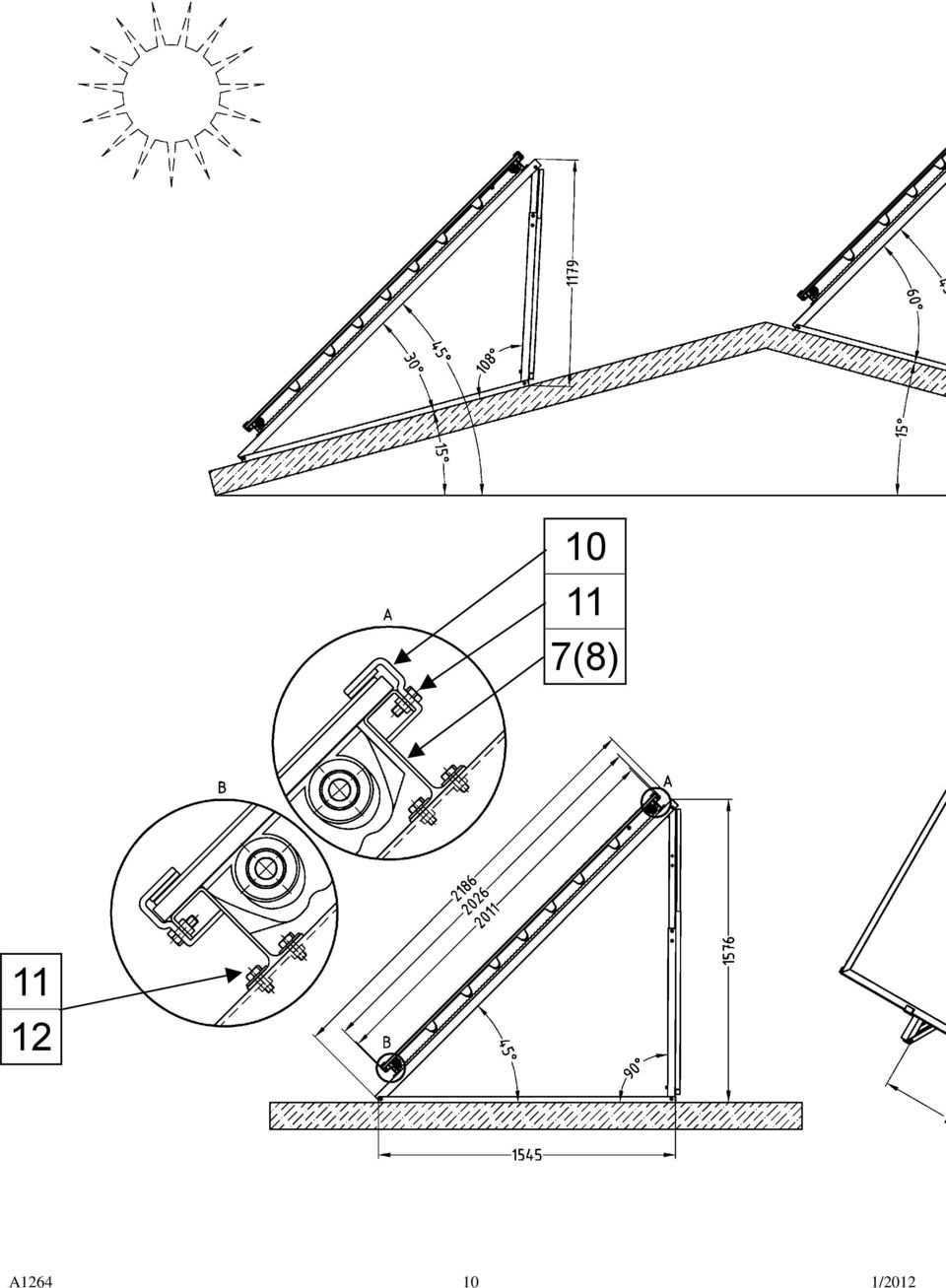

10 (8) A /2012

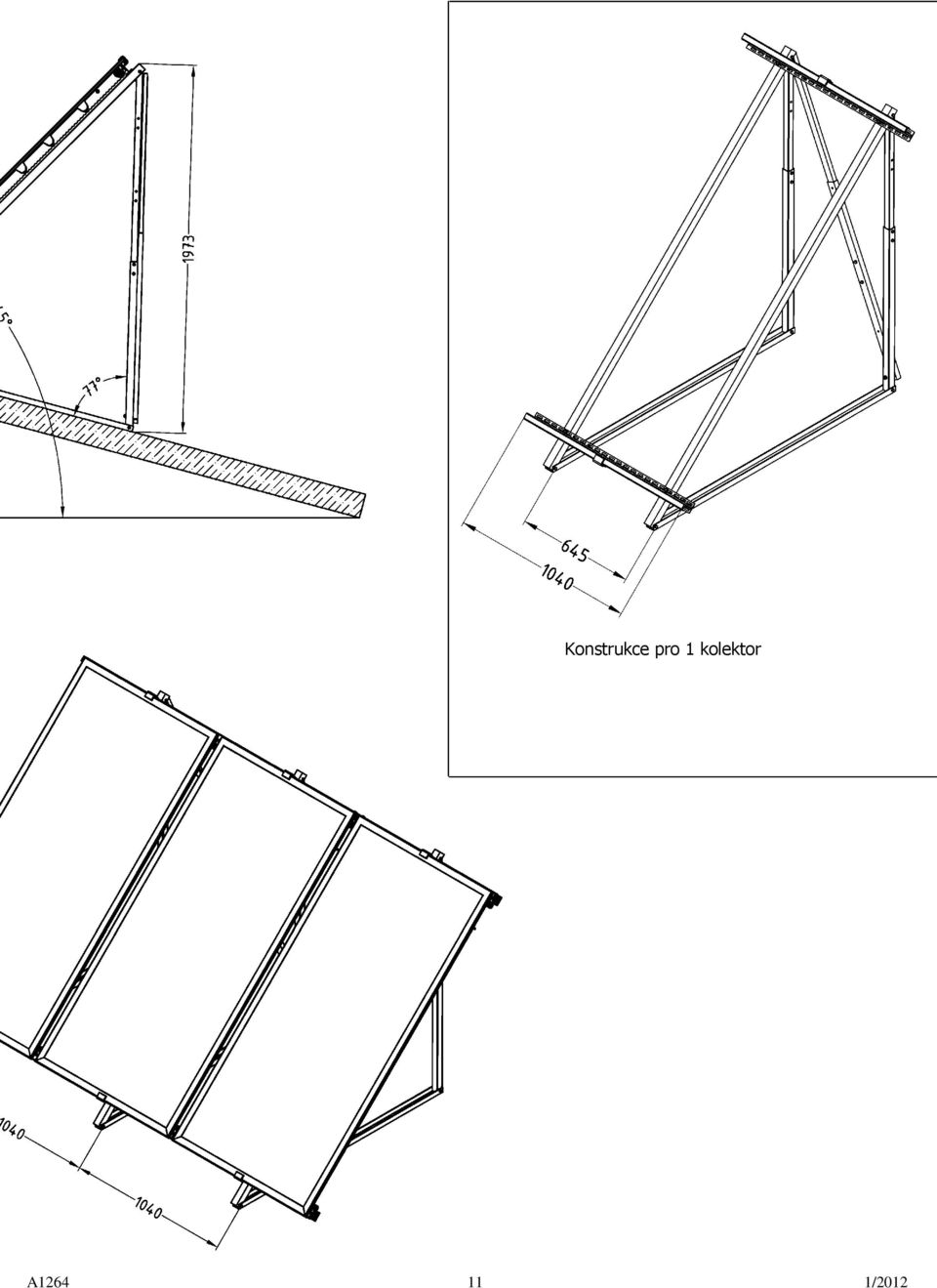

11 Konstrukce pro 1 kolektor A /2012

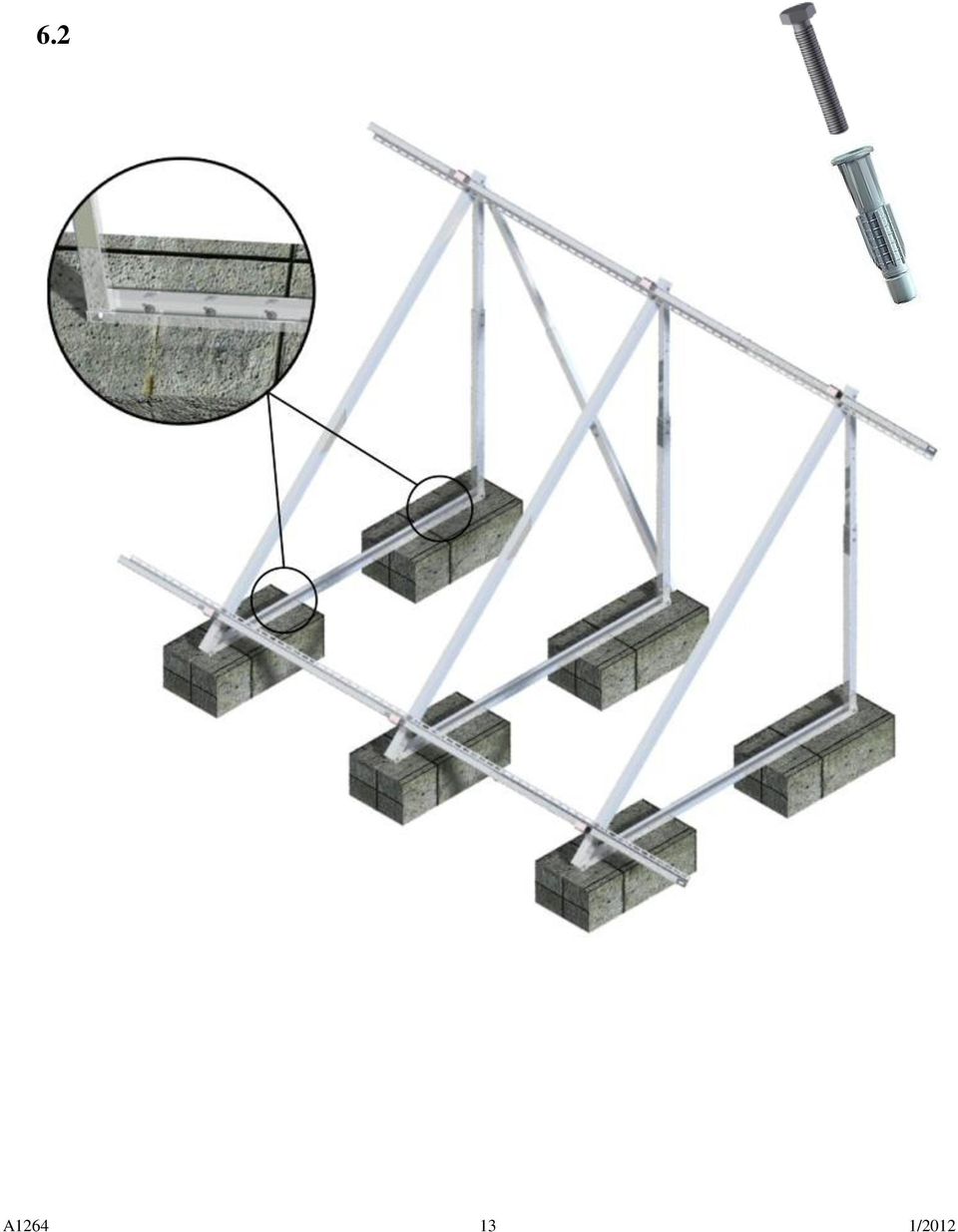

12 6. Upozornění k montáži. Jestliže se nedá kolektorové pole upevnit přímo na spodní střešní konstrukci, musí se, pro zabezpečení stability vůči tlaku větru, nosná konstrukce zatížit hmotností 330 kg na kolektor. Na toto se může použít: 6.1. trapézový plech, zatížený štěrkovými kameny, na který se nosná konstrukce přišroubuje 6.2. betónový podstavec, na který se nosná konstrukce přišroubuje 6.1 A /2012

13 6.2 A /2012

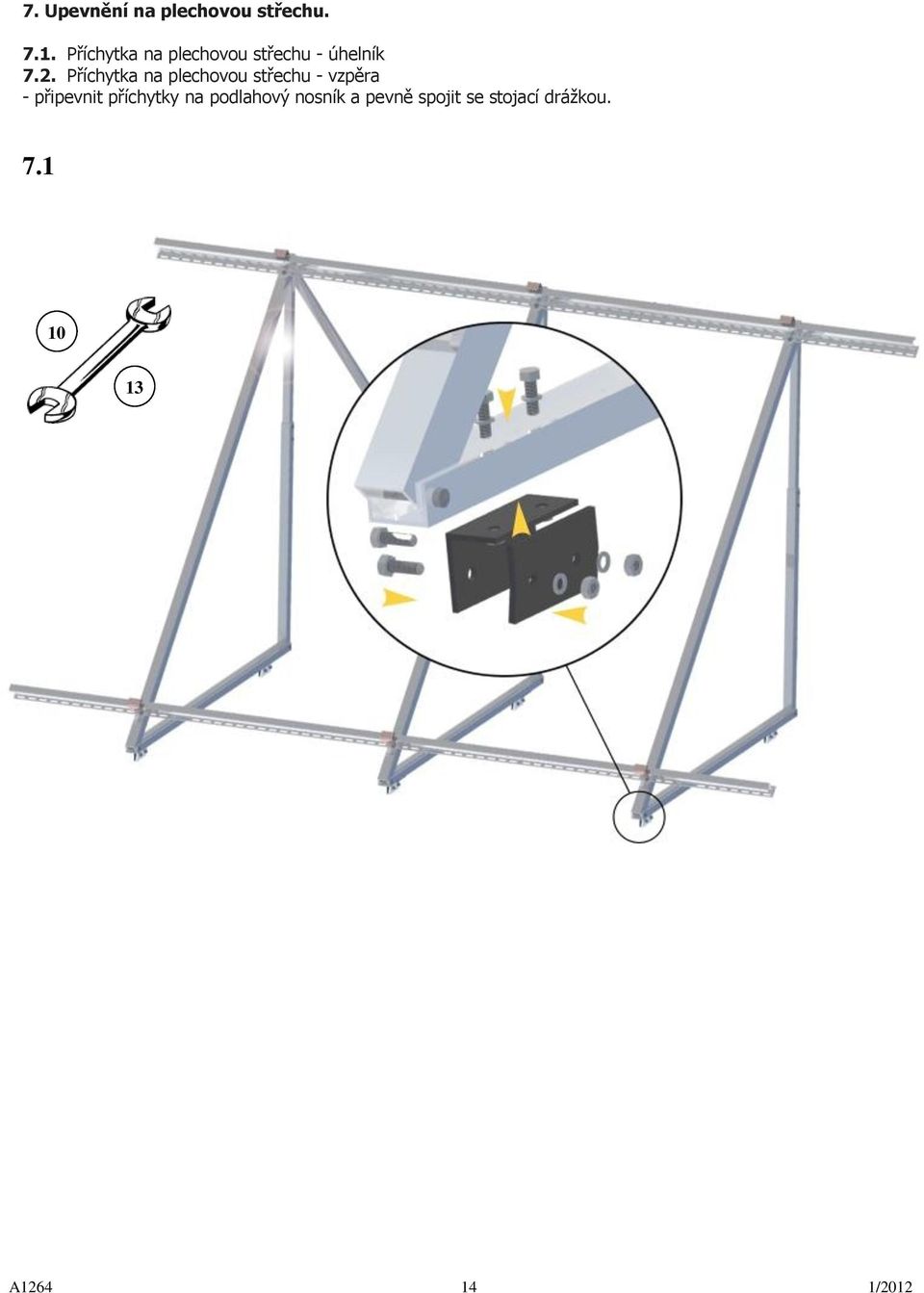

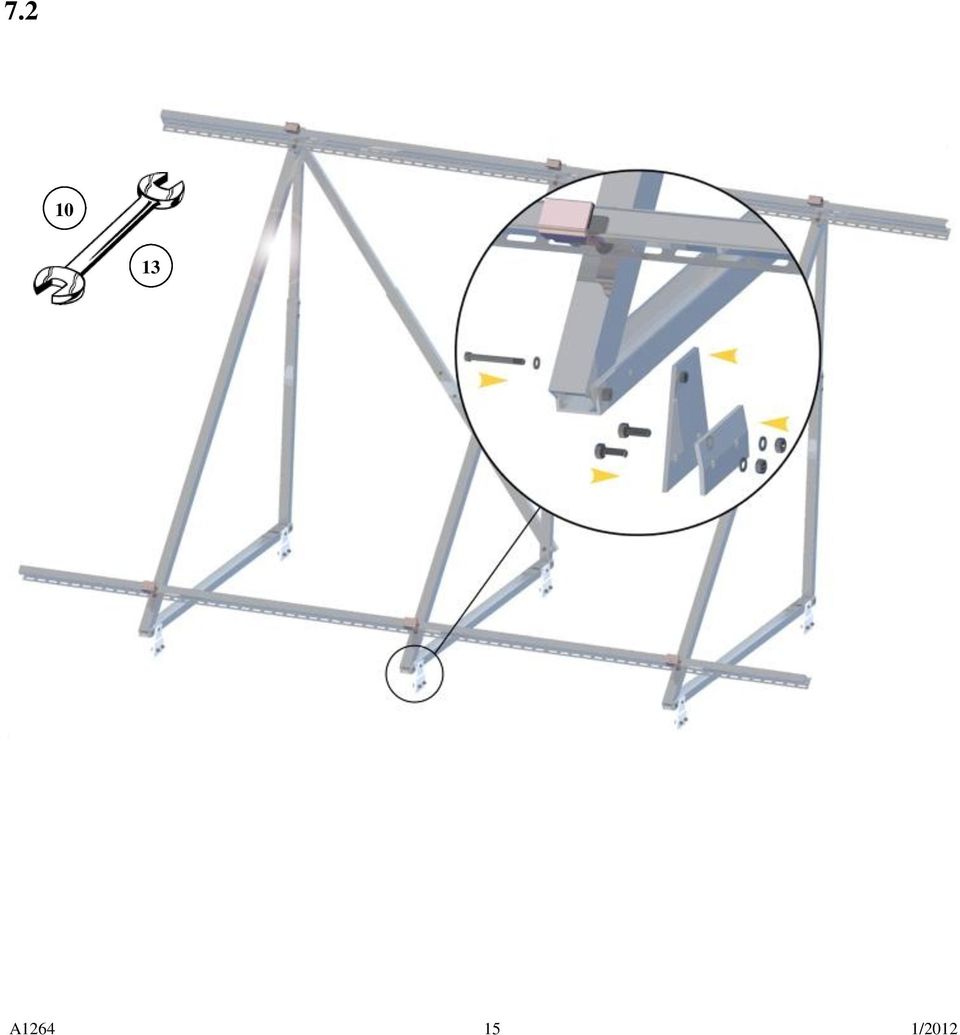

14 7. Upevnění na plechovou střechu Příchytka na plechovou střechu - úhelník 7.2. Příchytka na plechovou střechu - vzpěra - připevnit příchytky na podlahový nosník a pevně spojit se stojací drážkou A /2012

15 A /2012

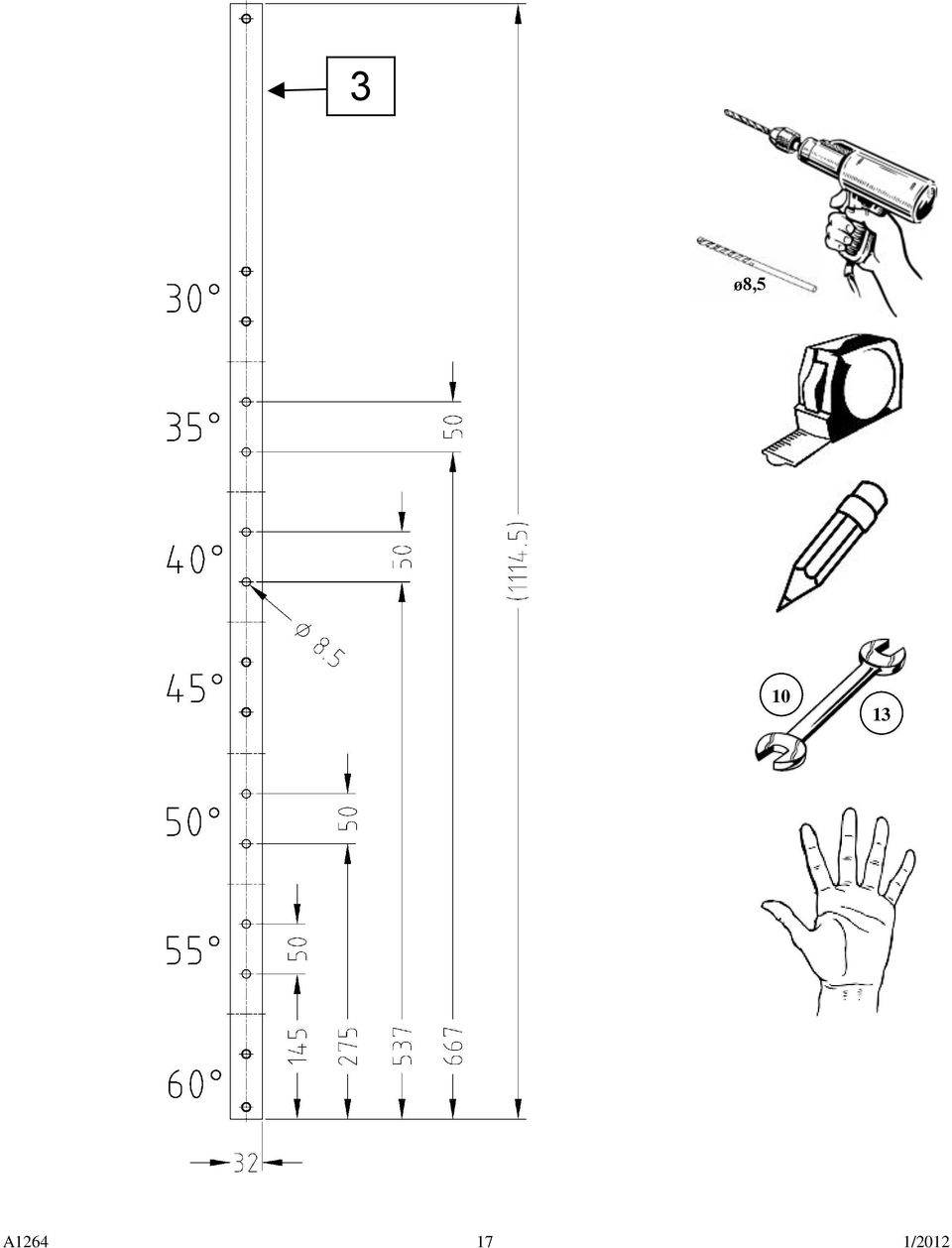

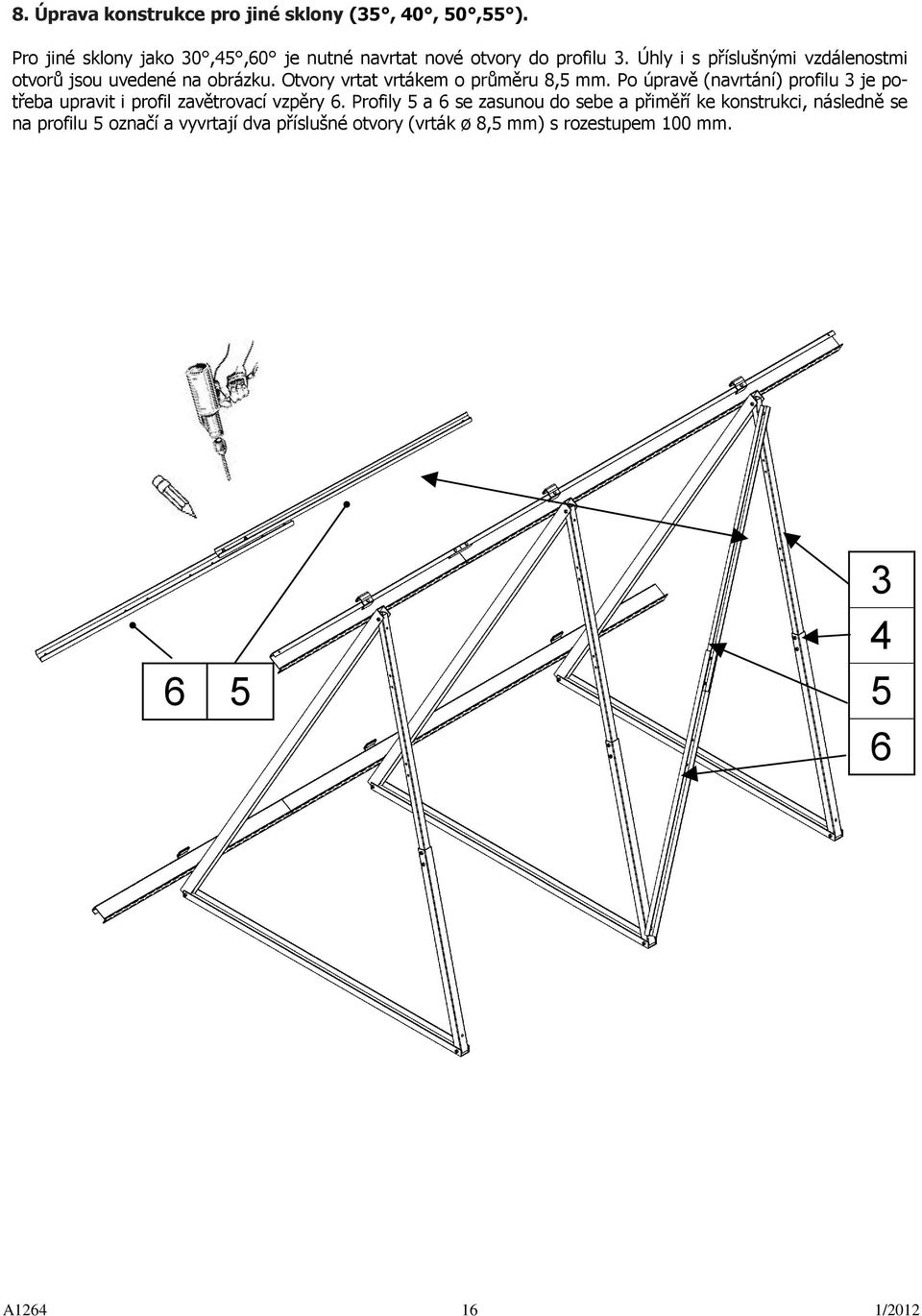

16 8. Úprava konstrukce pro jiné sklony (35, 40, 50,55 ). Pro jiné sklony jako 30,45,60 je nutné navrtat nové otvory do profilu 3. Úhly i s příslušnými vzdálenostmi otvorů jsou uvedené na obrázku. Otvory vrtat vrtákem o průměru 8,5 mm. Po úpravě (navrtání) profilu 3 je potřeba upravit i profil zavětrovací vzpěry 6. Profily 5 a 6 se zasunou do sebe a přiměří ke konstrukci, následně se na profilu 5 označí a vyvrtají dva příslušné otvory (vrták ø 8,5 mm) s rozestupem 100 mm A /2012

17 3 ø8, A /2012

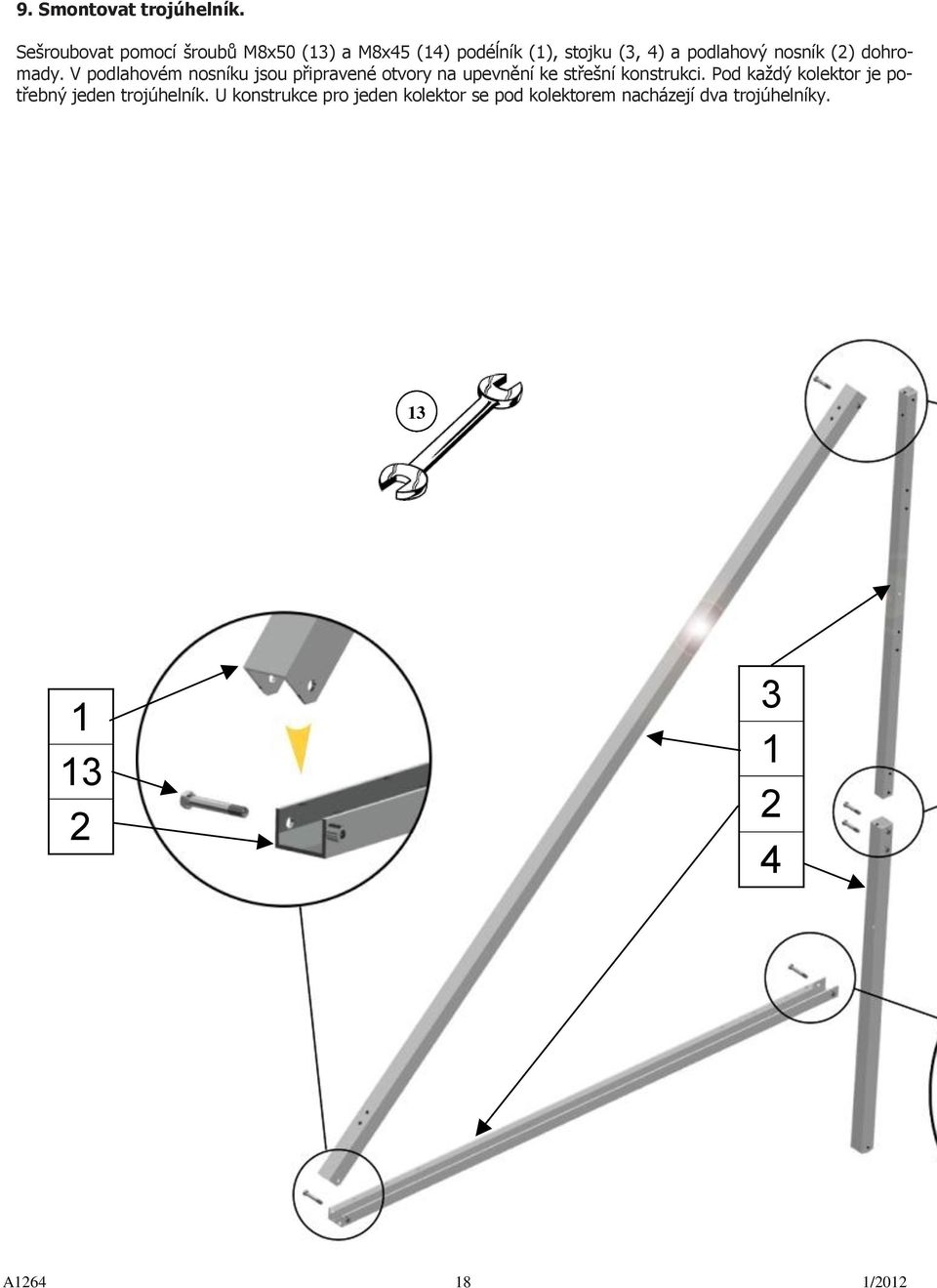

18 9. Smontovat trojúhelník. Sešroubovat pomocí šroubů M8x50 (13) a M8x45 (14) podéĺník (1), stojku (3, 4) a podlahový nosník (2) dohromady. V podlahovém nosníku jsou připravené otvory na upevnění ke střešní konstrukci. Pod každý kolektor je potřebný jeden trojúhelník. U konstrukce pro jeden kolektor se pod kolektorem nacházejí dva trojúhelníky A /2012

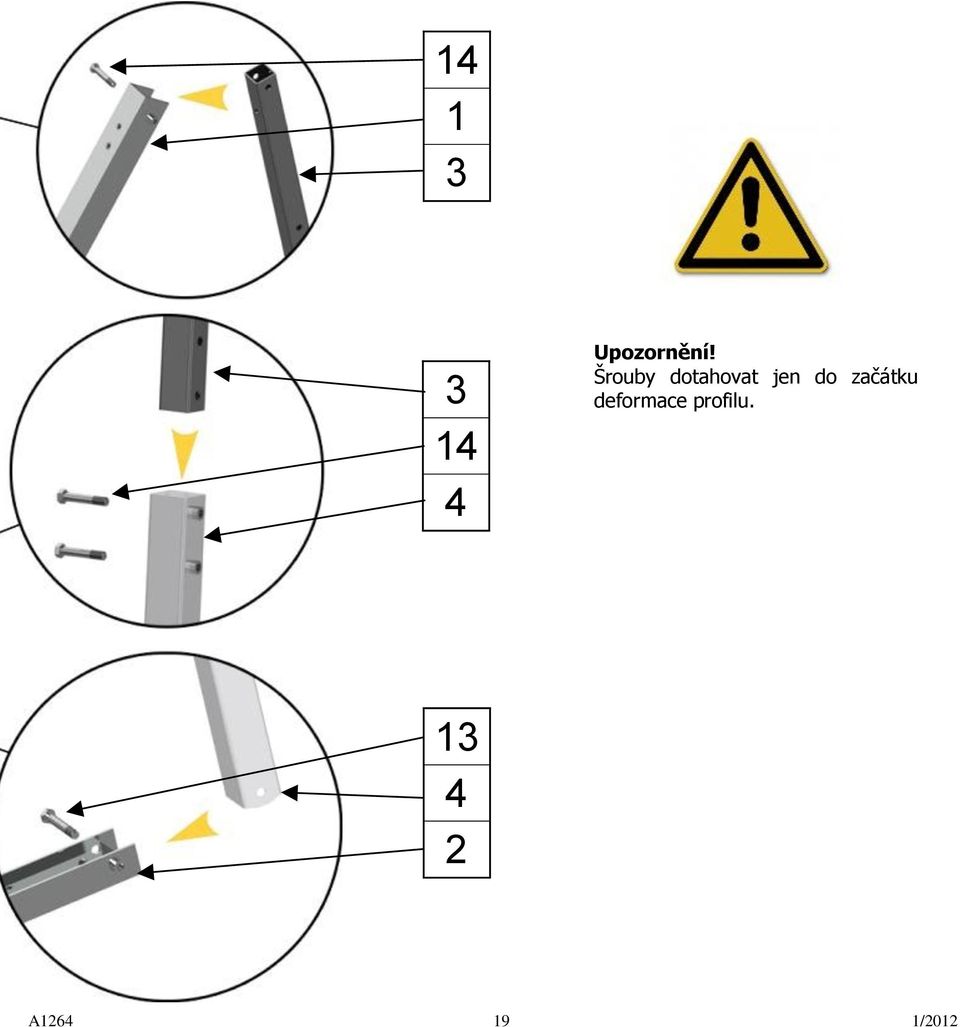

19 Upozornění! Šrouby dotahovat jen do začátku deformace profilu A /2012

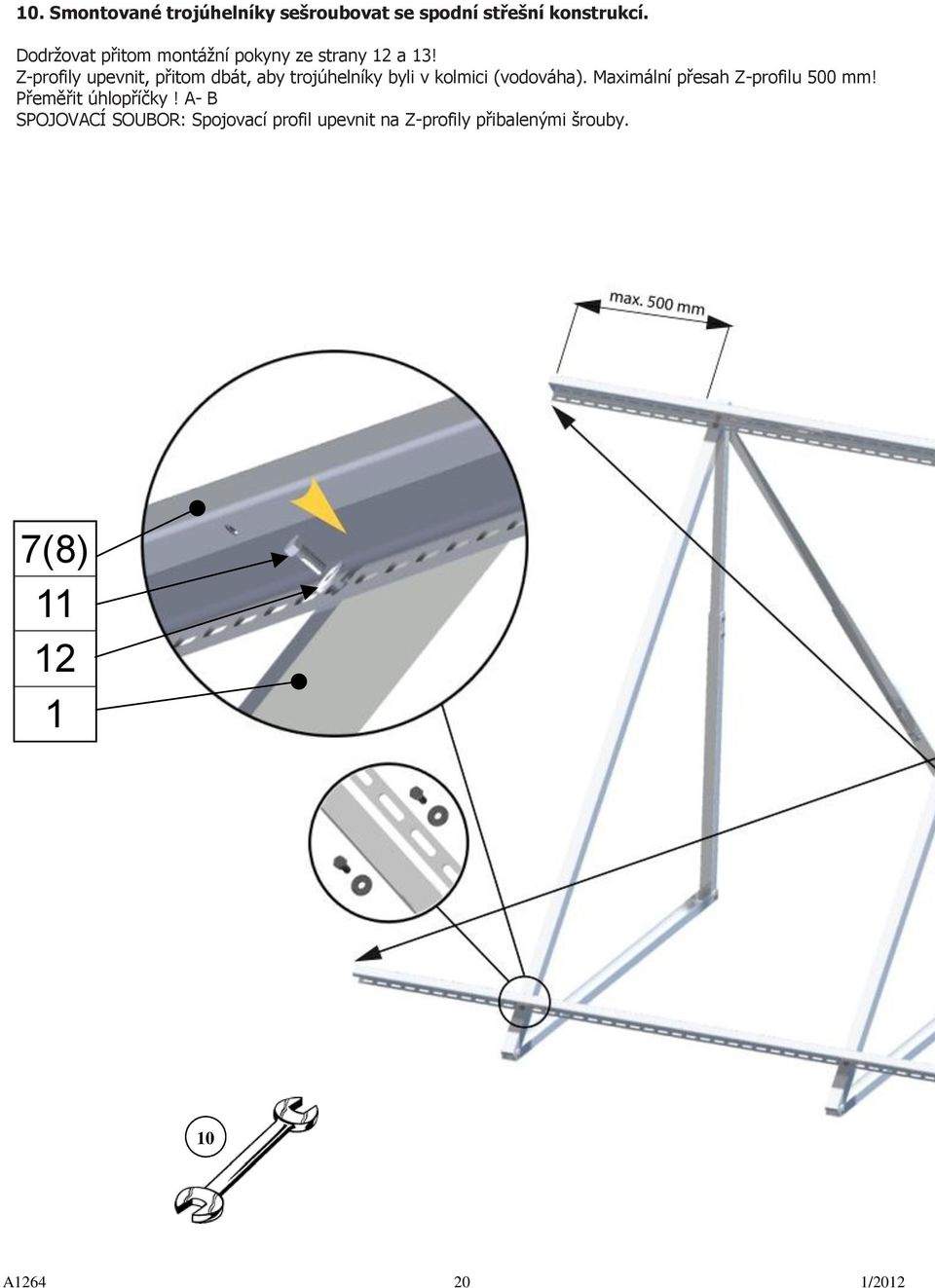

20 10. Smontované trojúhelníky sešroubovat se spodní střešní konstrukcí. Dodržovat přitom montážní pokyny ze strany 12 a 13! Z-profily upevnit, přitom dbát, aby trojúhelníky byli v kolmici (vodováha). Maximální přesah Z-profilu 500 mm! Přeměřit úhlopříčky! A- B SPOJOVACÍ SOUBOR: Spojovací profil upevnit na Z-profily přibalenými šrouby. 7(8) A /2012

21 A /2012

22 11. Montáž zadní vzpěry. Vzpěru montovat podle zobrazení. Ve spodní části stojky na příslušném místě vyvrtat otvor 8,5 mm a vzpěru upevnit na stojkách A /2012

23 13 ø8, A /2012

24 12. Montáž větrných pojistek 1. Montáž začít prvním kolektorem od středu. Namontovat větrné pojistky nahoře a dole. 7(8) A /2012

25 7(8) A /2012

26 13. Montáž větrných pojistek 2. Další kolektory položit a vyrovnat. Nezapomenout na těsnící kroužky z rozšiřovacího montážního souboru! Namontovat větrné pojistky, 2 kusy na kolektor. Spojit vývody kolektorů. 10 A /2012

27 A /2012

28 Technické změny vyhrazené A /2012
