1 Elektronicky řízené pračky EWM 1000 Všeobecné informace TSE-N

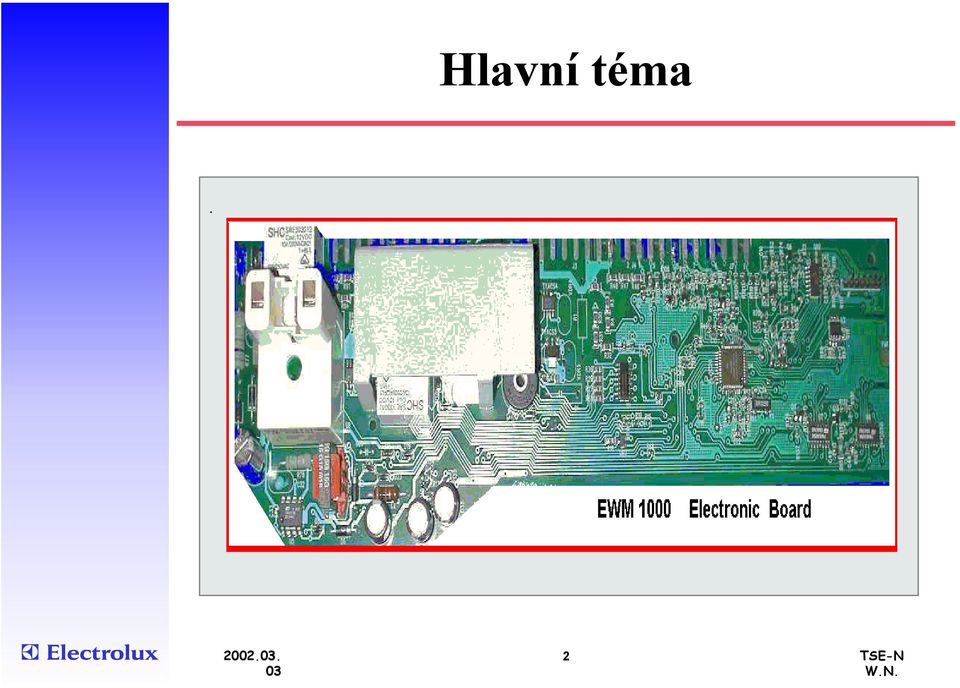

2 Hlavní téma TSE-N

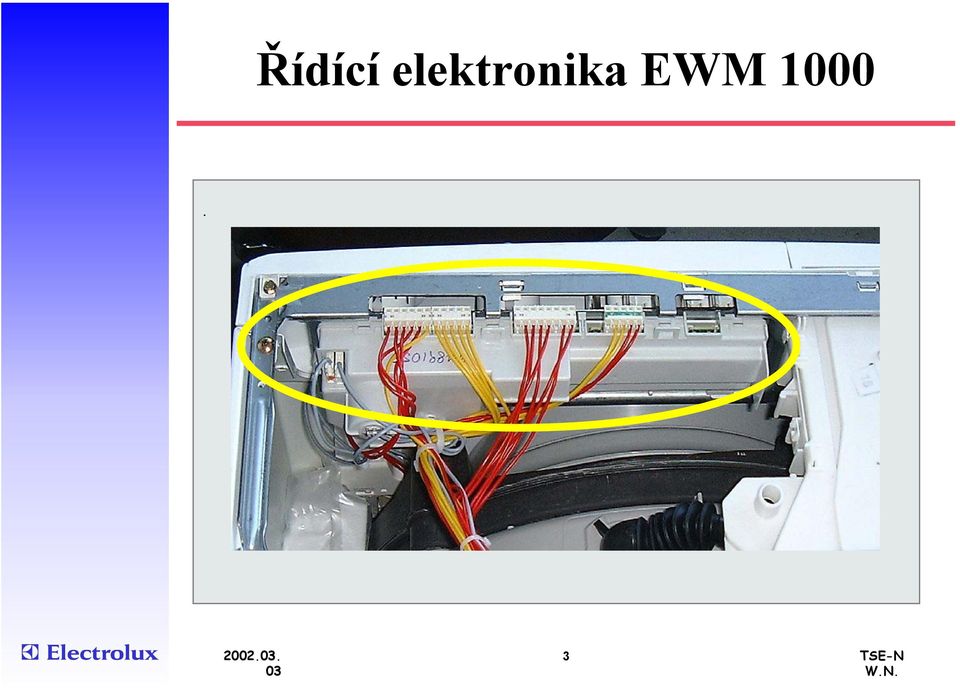

3 Řídící elektronika EWM TSE-N

4 Výrobní závody pro pračky TSE-N

5 Úvod EWM 3000 řídící elektronika pro pračky nejvyšší řady EWM 2000 řídící elektronika pro pračky střední řady novinka EWM 1000 řídící elektronika pro pračky základní řady TSE-N

6 Specifikace EW M 1000 až 5 tlačítek až 15 LED kontrolek jeden hlavní volič jeden přídavný volič univerzální řízení motoru až do 1400 ot/min dva napouštěcí ventily hladinspínač s dvěma hladinami přídavně ochrplovákový spínač řízení DSP zařízení (vrchplněné) zámek dveří PTC nebo mžikový řízení vypčerpadla řízení topení řízení teploty vody prostřednictvím NTC sensoru TSE-N

7 Specifikace EW M 1000 až 5 tlačítek až 15 LED kontrolek jeden hlavní volič jeden přídavný volič univerzální řízení motoru až do 1400 ot/min dva napouštěcí ventily hladinspínač s dvěma hladinami přídavně ochrplovákový spínač řízení DSP zařízení (vrchplněné) Hlavní rozdíl proti elektronice EWM 2000 je v tom, že ke konfiguraci je třeba externí příslušenství Nelze ji provést přes zámek dveří PTC nebo mžikový řízení vypčerpadla řízení topení ovládací tlačítka! řízení teploty vody prostřednictvím NTC sensoru TSE-N

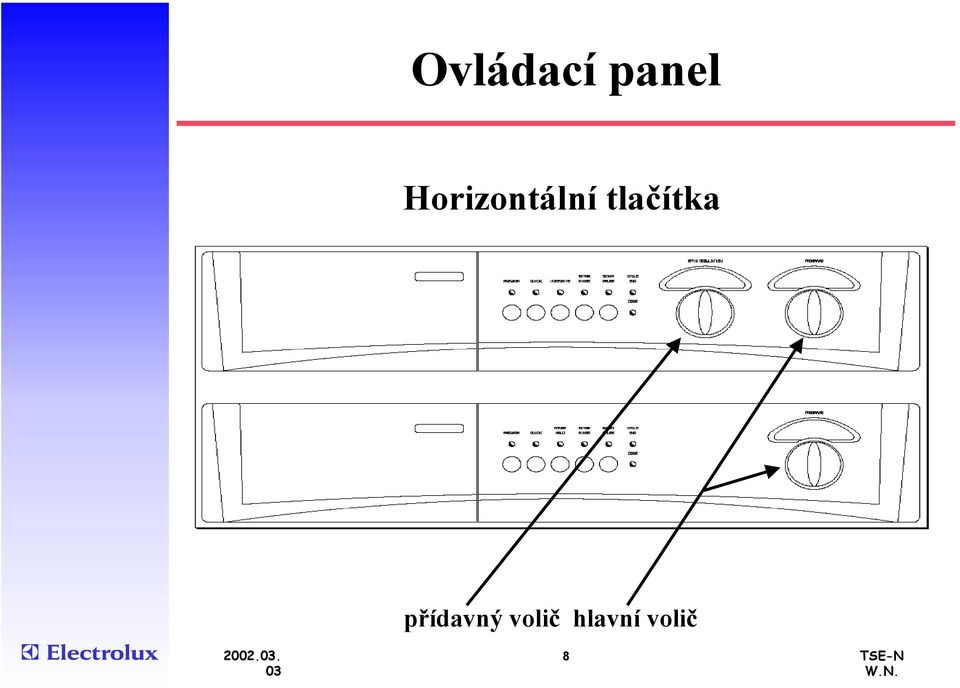

8 Ovládací panel Horizontální tlačítka přídavný volič hlavní volič TSE-N

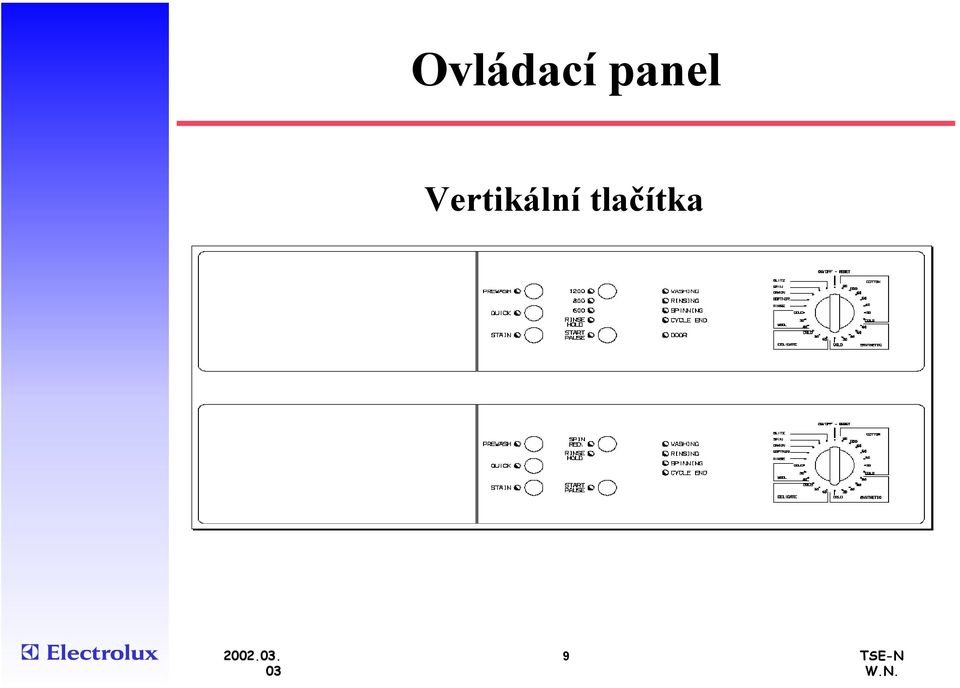

9 Ovládací panel Vertikální tlačítka TSE-N

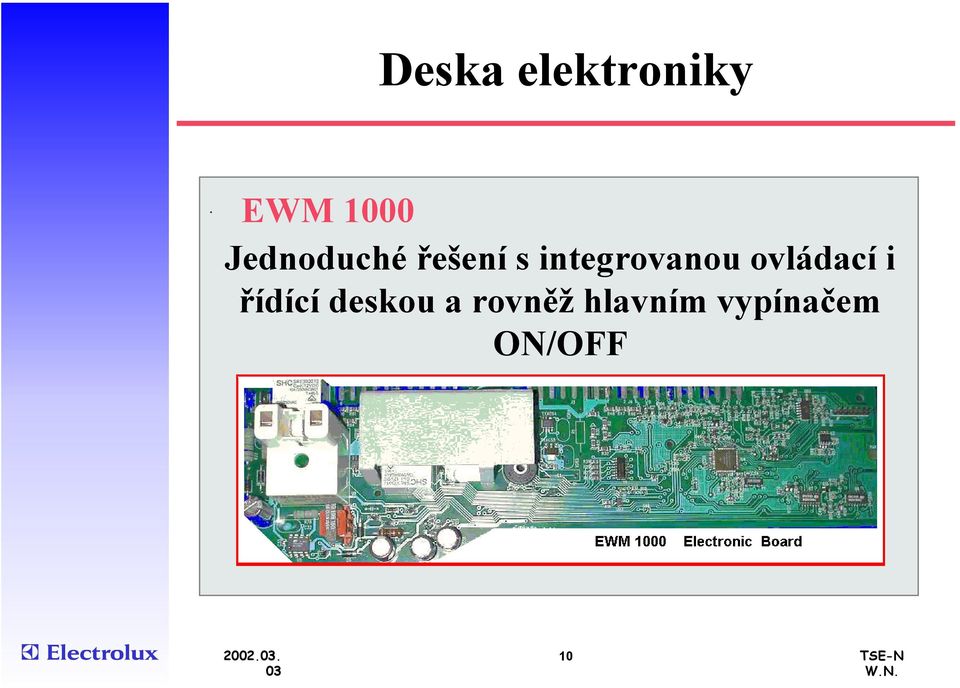

10 Deska elektroniky EWM 1000 Jednoduché řešení s integrovanou ovládací i řídící deskou a rovněž hlavním vypínačem ON/OFF TSE-N

11 Jednoduché řešení integrovaná ovládací deska, hlavní elektronika a také deska řízení motoru v jedné elektronice TSE-N

12 EWM 1000 zapojení TSE-N

13 Provozní režimy uživatelský režim běžný způsob obsluhy zákazníkem demo režim používáno v obchodě pro ukázku zákazníkovi jak nastavit prací cyklus aniž by se napouštěla a vypouštěla voda servisní režim používán techniky servisu k testu přístroje dálkově řízený režim používán techniky servisu k testu přístroje při připojení na Palm nebo Laptop TSE-N

14 Servisní režim Diagnostika je používána ke kontrole správnosti funkcí přístroje -napouštění komorou hlavního praní -napouštění komorou předpírky -napouštění komorou aviváže -aktivace topení -ždímání do 250 ot/min s vodou -odčerpání a ždímání na max otáčky -zjištění pozice bubnu (jen vrchplněné) -poslední chybový kód a vymazání TSE-N

15 Dálkově řízený režim Tento pracovní režim umožňuje kontrolu přístroje externím programem připojeným přes sériové připojení test serv prog RS TSE-N

16 Elektronicky řízené pračky EWM 1000 Všeobecné informace TSE-N

17 Elektronicky řízené pračky EWM 1000 Všeobecné informace TSE-N

18 2002 Servis ční test cycle serv dky RS TSE-N a ko igura ervisní prostře nf S

19 Komunikace přes infraport jen pro AEG TSE-N

20 2002 RS 232 Interface společné ře šení pro všechny Připojení k EWM TSE-N RS232 Interface

21 Konfigurace elektroniky Prostřednictvím interface RS232 jsou přístupné všechny paměti - µp - ROM - RAM - EEPROM µp Soubor konfigurace cyklů RS232 ROM RAM EEPROM Soubor konfigurace přístroje TSE-N

22 Prostředky diagnostiky TSE-N

23 Prostředky diagnostiky TSE-N

24 Prostředky diagnostiky TSE-N

25 Prostředky diagnostiky TSE-N

26 Prostředky diagnostiky TSE-N

27 2002 Konfigurace elektroniky Hlavní rozdíl proti elektronice EWM 2000 je v tom, že ke konfiguraci je třeba externí příslušenství Nelze ji provést přes ovládací tlačítka! 27 TSE-N

28 Náhradní díl - elektronika Pokud je nutno provést výměnu elektroniky, musíte použít již nakonfigurovanou elektroniku EWM 1000! Konfigurovaná elektronika je dodávána jako náhradní díl pro každé PNC/ELC / Předčíslí PNC ELC Kontr číslo TSE-N

29 Náhradní díl - elektronika objednací číslo konfigurované elektroniky je vytištěno na štítku, který je umístěn na elektronice PNC ELC / PNC a ELC jsou uvedeny na typovém štítku na přístroji TSE-N

30 Důležité! Zkontrolujte zda PNC/ELC pračky souhlasí s PNC/ELC částí na štítku náhradního dílu Ukázka správného dodání dílu objednací číslo konfigurované elektroniky je vytištěno na štítku, který je umístěn na elektronice PNC ELC /4 OK PNC a ELC jsou uvedeny na typovém štítku na přístroji TSE-N

31 Důležité! Zkontrolujte zda PNC/ELC pračky souhlasí s PNC/ELC částí na štítku náhradního dílu Ukázka nesprávného dodání dílu objednací číslo konfigurované elektroniky je vytištěno na štítku, který je umístěn na elektronice PNC ELC Špatně! Nepoužívat! / PNC a ELC jsou uvedeny na typovém štítku na přístroji TSE-N

32 Konfigurace elektroniky v centrálním skladě a servisu Výroba Servis/sklad Centrální sklad dílů Komplexní informace TSE-N

33 Elektronicky řízené pračky EWM 1000 Všeobecné informace TSE-N
