1 PAVIRO Zesilovač PVA-2P500 1

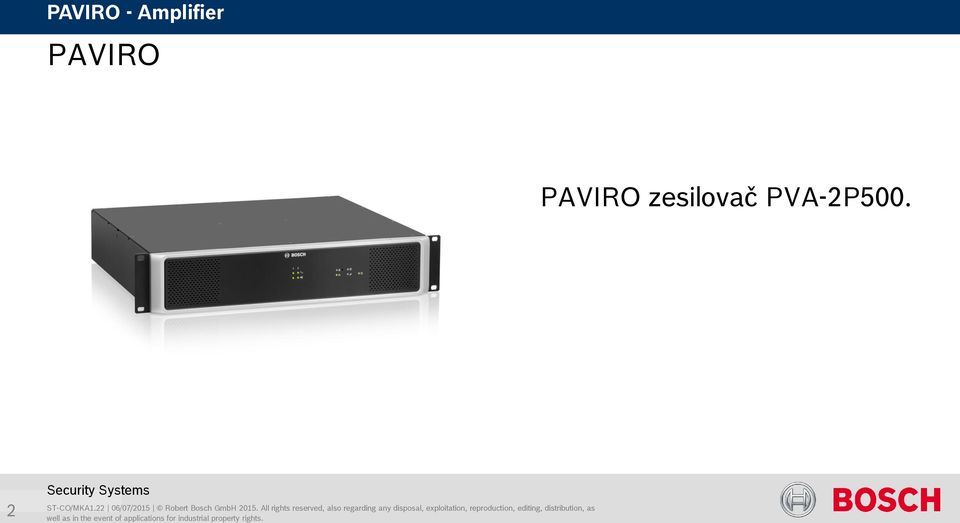

2 PAVIRO PAVIRO zesilovač PVA-2P500. 2

3 Základní popis PVA-2P500 je 19 zařízení s velikostí 2HU 2-kanálový třídy D zesilovač s galvanicky oddělenými výstupy pro reproduktory (100V / 70V). Zesilovač je s ochranou proti zkratu a přerušení. Je možné použít provoz na 230V / 120V AC a / nebo DC 24V 3

4 Základní popis Zesilovač má výstupní výkon 2 x 100V. Čtyři audio vstupy jsou poskytovány prostřednictvím standardních konektorů RJ45. Zesilovač má 1 další, vyvážený zvukový vstup na každý kanál (Euroblock konektor 3-pól).. 4

5 Základní popis Pilotní tón a kontrolu zemního svodu zajišťuje PVA-4CR12 kontrolér nebo PVA-4R24 směrovač. Řídící a kontrolní funkce jsou prováděny prostřednictvím sběrnice CAN. Monitorování systému procesoru se provádí pomocí hlídacího obvodu (watchdog). 5

6 Základní popis Režim úspory energie a teplotou řízený ventilátor snižují spotřebu energie a hlučnost. Konfigurační data jsou uložena v energeticky nezávislé paměti typu flash. 6 Je také možné použít zesilovač v samostatném provozu režimu (adresa musí být 0).

7 Přední panel Přední panel obsahuje některé vizuální indikátory. K dispozici jsou 2 indikátory signálu pro každý kanál ve středu panelu: Žlutá = clip Zelená = výstupní signál je 10 db < clip uroveň Zelená = úroveň signálu > -24 db 7

8 Přední panel Pět porucha / stavové indikátory a 1 zapuštěné tlačítko se nachází na pravé straně předního panelu: 8 Obecná porucha zesilovače Zemní spojení Síť (CAN) Standby mode Napájení Zapuštěné tlačítko

9 Přední panel Porucha zesilovače Tento indikátor se rozsvítí žlutě, když se vyskytne závada v zesilovači. Poznámka: typy poruch, které mají být zobrazeny přes tento ukazatel lze nastavit v IRIS-Net. Sít (CAN) Tento indikátor svítí zeleně v případě úspěšné datové komunikace (CAN) s kontrolérem. 9

10 Přední panel Porucha zem Tento indikátor (k dispozici jen v stanby režimu) se rozsvítí žlutě, když došlo k zemnímu spojení alespoň na 1 výstupu. Standby mode Tento indikátor se rozsvítí zeleně, když je přístroj v pohotovostním režimu. Napájení tento indikátor se rozsvítí zeleně, pokud je napájení v pořádku. 10

11 Přední panel Když se podíváte pozorně, můžete také vidět zapuštěné tlačítko hned vedle zesilovač obecná porucha. Toto tlačítko má následující funkce: LED test Find funkce Nastavení / zobrazení CAN přenosové rychlosti Tovární nastavení 11

12 Přední panel Tlačítko je chráněno, aby nedošlo k nechtěnému stisknutí. Použijte špičatý předmět (například kuličkovým perem) a stiskněte tlačítko. Další informace o tlačítku zapuštěné prosím zkontrolujte v příručce. 12

13 Napájení Zásuvka síťového napájení je spolu s vypínačem, umístěna na levé straně zesilovače. DC uzemnění a 24V DC příkon (Euroblock 2-pólový konektor) jsou umístěny vedle síťového vstupu. Poznámka: DC vstup nelze vypnout. Hlavní vypínač lze použít pouze k vypnutí 230V přívodu. 13

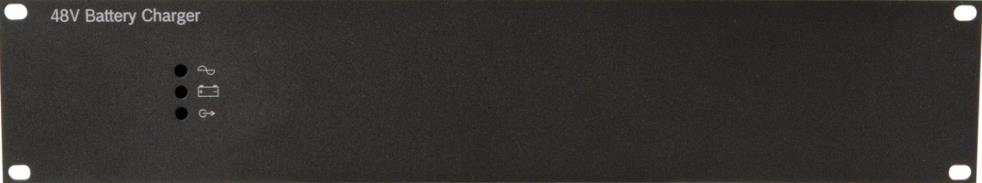

14 Napájení DC vstup je chráněn proti přepólování a přetížení. Přiřazená pojistka se nachází na uvnitř zařízení, a není přístupná z vnější strany zařízení. Připojte zdroj 24V DC do DC příkon (podobný kontroléru). K tomuto účelu lze použít nabíječka akumulátorů PLN-24CH12. 14

15 CAN Bus a AUDIO Následující připojení a ovládací prvky jsou k dispozici na pravé straně: CAN bus komunikace pomocí 2x RJ45 jacks (spojené paralelně) CAN adresa - nastavení Audio vstupy (pomocí) RJ45 pro všechny 4 kanály Jeden místní zvukový vstup (symetrický). Pro každý kanál zesilovače 15

16 Výstup zesilovače Oba zesilovací kanály mají své vlastní "AMP OUT" Připojení výstupu, které lze nalézt v pravém rohu. K dispozici je 6 reproduktor. linek pro každý výstupní kanál: dvě 0V svorky, dvě 70V svorky, dvě 100V svorky. Note: Do not use 70V and 100V outputs simultaneously. 16

17 Tovární nastavení Továrně nastavené adresy CAN je 0. Parameter Nastavení/popis CAN adresa 0 (disconnected) CAN baud rate 10 kbit/s Rout. vstupů Line vstup L1 na CH1 Line vstup L2 to CH2 Line vstup 4 to CH 1 a CH 2 (in stand-alone mode) Výstupy relé všechny sepnuté 17
