Systém ovládání VRF. Konstrukční princip systému VRF. Nový systém ovládání venkovních jednotek F5MSDC. Nový systém ovládání vnitřních jednotek F5MSDC
|
|
- Alžběta Moravcová
- před 8 lety
- Počet zobrazení:
Transkript
1
2 Systém ovládání VRF Konstrukční princip systému VRF Nový systém ovládání venkovních jednotek F5MSDC Nový systém ovládání vnitřních jednotek F5MSDC
3 Systém ovládání VRF Konstrukční princip systému VRF
4 Konstrukční princip systému VRF 1. Modulární konstrukce. 2. PCB (deska s plošnými spoji) přijímá a ukládá informace od uživatelů (nastavená teplota, rychlost ventilátoru, atd.) a z okolního prostředí (teplota vnitřní cívky, vnitřní teplota, atd.), používá je k řízení činnosti příslušných částí, jako je například EXV (expanzní ventil) a odesílá do hlavní venkovní jednotky. 3. Hlavní venkovní jednotka vytvoří nejspolehlivější provozní parametry a odešle podřízeným venkovním jednotkám a vnitřním jednotkám příslušné příkazy.
5 Konstrukční princip systému VRF Spínač hladiny vody Vnitřní čipy Venkovní čipy Čidlo teploty Čidlo teploty Rychlost vnitřního ventilátoru Signál z vnitřní jednotky Požadavek výparníku Stupeň otevření EXV Čidlo tlaku Signál z kompresoru Natáčecí ventilátor Vodní čerpadlo Nastavení výkonu Nastavení adresy Rychlost vnitřního ventilátoru RS-485 Přizpůsobení výkonu Rychlost venkovního ventilátoru Ochrana Signál z čtyřcestného ventilu Rychlost venkovního ventilátoru Pomocný ohřívač Vyp výparník Signál z venkovní jednotky Start kompresoru Řízení režimu Nastavení adresy Míra otevření EXV Míra otevření EXV Kontrola funkce Kontrola funkce Informační deska Výstup na displej
6 Konstrukční princip systému VRF Definice čidel teploty T1: Pokojová teplota T2: Teplota uprostřed výparníku T2B: Teplota na výstupu z výparníku T average: průměrná hodnota z čidla T2B nebo T2 T3: Teplota na výstupu z kondenzátoru T4: Teplota okolního prostředí Ts: Nastavená teplota T7: Výstupní teplota kompresoru DC invertoru T7C1: Výstupní teplota pevného kompresoru 1 T7C2: Výstupní teplota pevného kompresoru 2
7 Systém ovládání VRF Nový systém ovládání venkovních jednotek F5MSDC

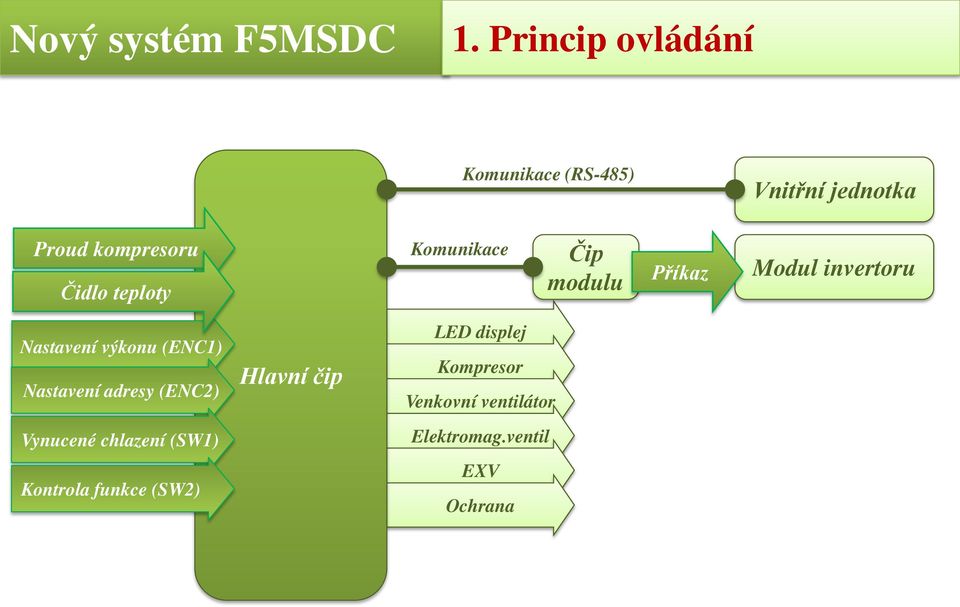

8 Nový systém F5MSDC 1. Princip ovládání Komunikace (RS-485) Vnitřní jednotka Proud kompresoru Čidlo teploty Komunikace Čip modulu Příkaz Modul invertoru Nastavení výkonu (ENC1) Nastavení adresy (ENC2) Vynucené chlazení (SW1) Kontrola funkce (SW2) Hlavní čip LED displej Kompresor Venkovní ventilátor Elektromag.ventil EXV Ochrana
9 Nový systém F5MSDC Filtrační kondenzátor 2. Venkovní elektrická skříňka Modulární IPM Základní deska PCB Displej Kontrolní tlačítko Tlačítko vynuceného chlazení Komunikační svorka Funkční přepínač IPM motorek DC vent. Stínicí deska filtru Napájecí svorka Stykač pevného kompresoru
10 Nový systém F5MSDC Digitální trubka (LED displej) SW4: Přepínač volby nočního času SW3: Tlačítko vynuceného chlazení SW5: Přepínač statického tlaku SW9: Přepínač volby režimu SW8: Přepínač řízení hlučnosti v noci a automatické přiřazení adresy SW7: Časový přepínač spuštění SW2: Tlačítko kontroly funkce
11 Nový systém F5MSDC Nastavení adresy SW6 Adresa 0 Hlavní jednotka 1 Podřízená jednotka 2 Podřízená jednotka 3 Podřízená jednotka 4 Neplatná adresa, způsobí systémovou chybu

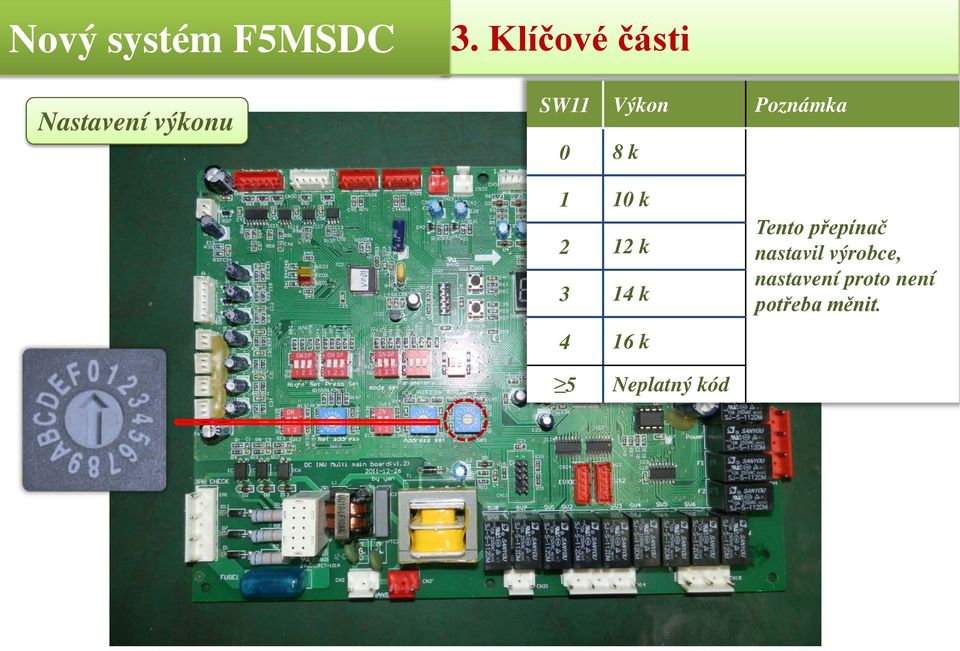

12 Nový systém F5MSDC Nastavení výkonu SW11 Výkon Poznámka 0 8 k 1 10 k 2 12 k 3 14 k 4 16 k Tento přepínač nastavil výrobce, nastavení proto není potřeba měnit. 5 Neplatný kód
13 Nový systém F5MSDC W3: Tlačítko vynuceného chlazení SW3
14 Nový systém F5MSDC SW2 & LED displej SW2 1. Zobrazení provozních parametrů systému po stisknutí tlačítka. 2. V režimu pohotovosti systému zobrazení počtu přihlášených vnitřních jednotek. 3. Při spuštění zobrazení provozní frekvence kompresoru invertoru. 4. Zobrazení zprávy df, když systém pracuje v programu protimrazové ochrany. 5. Zobrazení zprávy d0, když systém pracuje v programu zpětného vedení oleje. 6. Zobrazení chybového kódu při poruše systému nebo zásahu bezpečnostního zařízení.

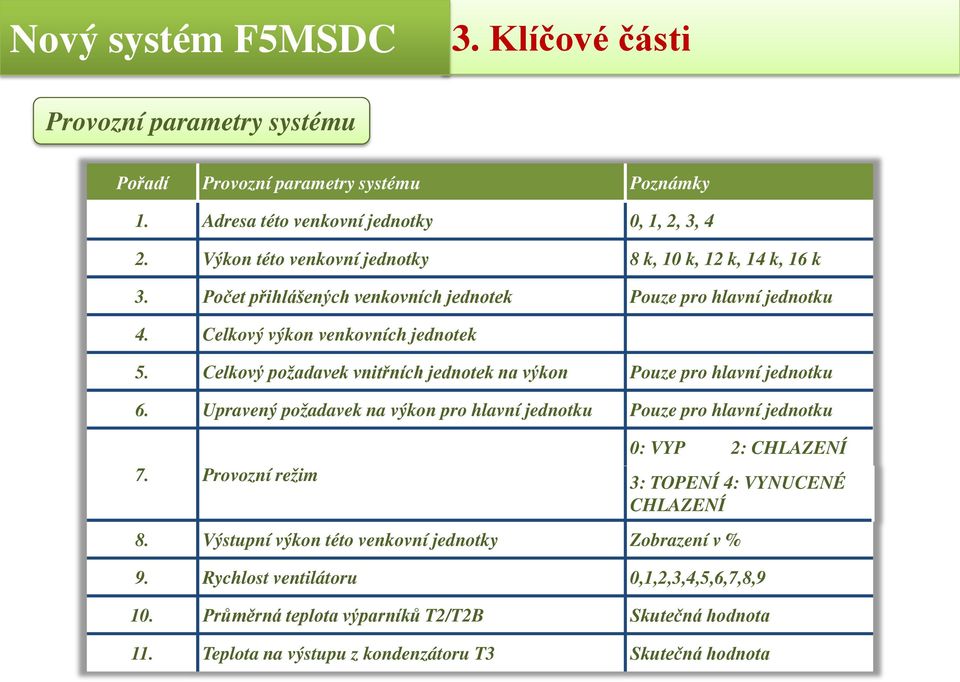

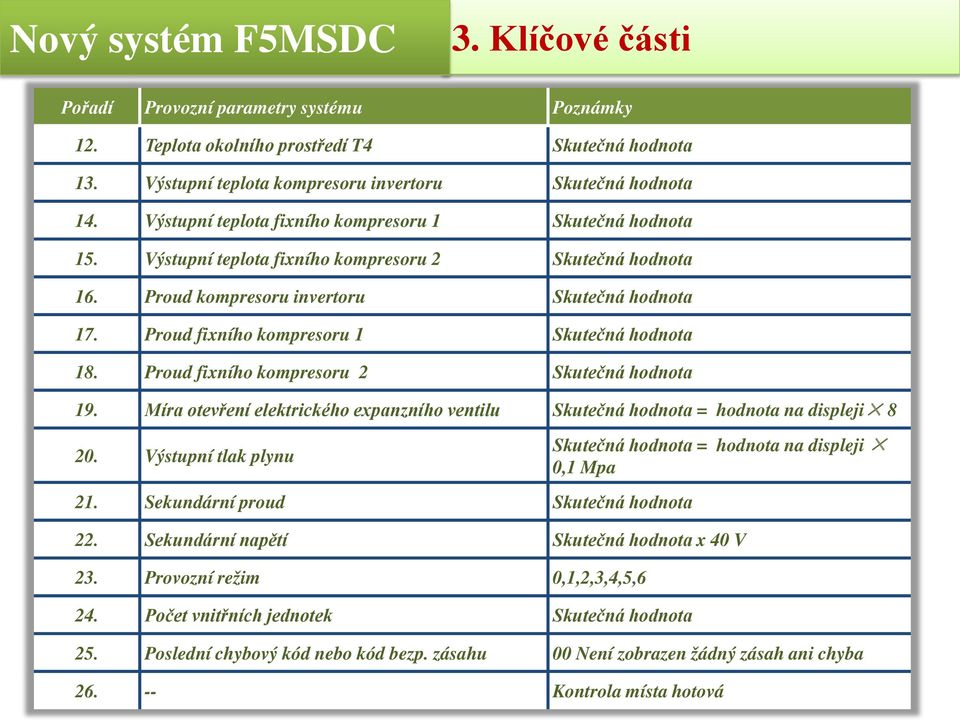

15 Nový systém F5MSDC Provozní parametry systému Pořadí Provozní parametry systému Poznámky 1. Adresa této venkovní jednotky 0, 1, 2, 3, 4 2. Výkon této venkovní jednotky 8 k, 10 k, 12 k, 14 k, 16 k 3. Počet přihlášených venkovních jednotek Pouze pro hlavní jednotku 4. Celkový výkon venkovních jednotek 5. Celkový požadavek vnitřních jednotek na výkon Pouze pro hlavní jednotku 6. Upravený požadavek na výkon pro hlavní jednotku Pouze pro hlavní jednotku 7. Provozní režim 0: VYP 2: CHLAZENÍ 3: TOPENÍ 4: VYNUCENÉ CHLAZENÍ 8. Výstupní výkon této venkovní jednotky Zobrazení v % 9. Rychlost ventilátoru 0,1,2,3,4,5,6,7,8,9 10. Průměrná teplota výparníků T2/T2B Skutečná hodnota 11. Teplota na výstupu z kondenzátoru T3 Skutečná hodnota
16 Nový systém F5MSDC Pořadí Provozní parametry systému Poznámky 12. Teplota okolního prostředí T4 Skutečná hodnota 13. Výstupní teplota kompresoru invertoru Skutečná hodnota 14. Výstupní teplota fixního kompresoru 1 Skutečná hodnota 15. Výstupní teplota fixního kompresoru 2 Skutečná hodnota 16. Proud kompresoru invertoru Skutečná hodnota 17. Proud fixního kompresoru 1 Skutečná hodnota 18. Proud fixního kompresoru 2 Skutečná hodnota 19. Míra otevření elektrického expanzního ventilu Skutečná hodnota = hodnota na displeji Výstupní tlak plynu 21. Sekundární proud Skutečná hodnota Skutečná hodnota = hodnota na displeji 0,1 Mpa 22. Sekundární napětí Skutečná hodnota x 40 V 23. Provozní režim 0,1,2,3,4,5,6 24. Počet vnitřních jednotek Skutečná hodnota 25. Poslední chybový kód nebo kód bezp. zásahu 00 Není zobrazen žádný zásah ani chyba Kontrola místa hotová
17 Nový systém F5MSDC 4 Nastavení nočního režimu SW4 Volba Volba nočního režimu je 6 h/8 h (výchozí nastavení) 8 h/10 h 6 h/12 h 8 h/8 h
18 Nový systém F5MSDC 5 Nastavení statického tlaku SW5 Volba Režim statického tlaku je 0 (výchozí nastavení) Vysoký tlak
19 Nový systém F5MSDC SW9 Nastavení režimu SW9 Volba Nejprve topení (výchozí hodnota) Nejprve chlazení Nejprve spuštění Reakce pouze na režim topení Reakce pouze na režim chlazení

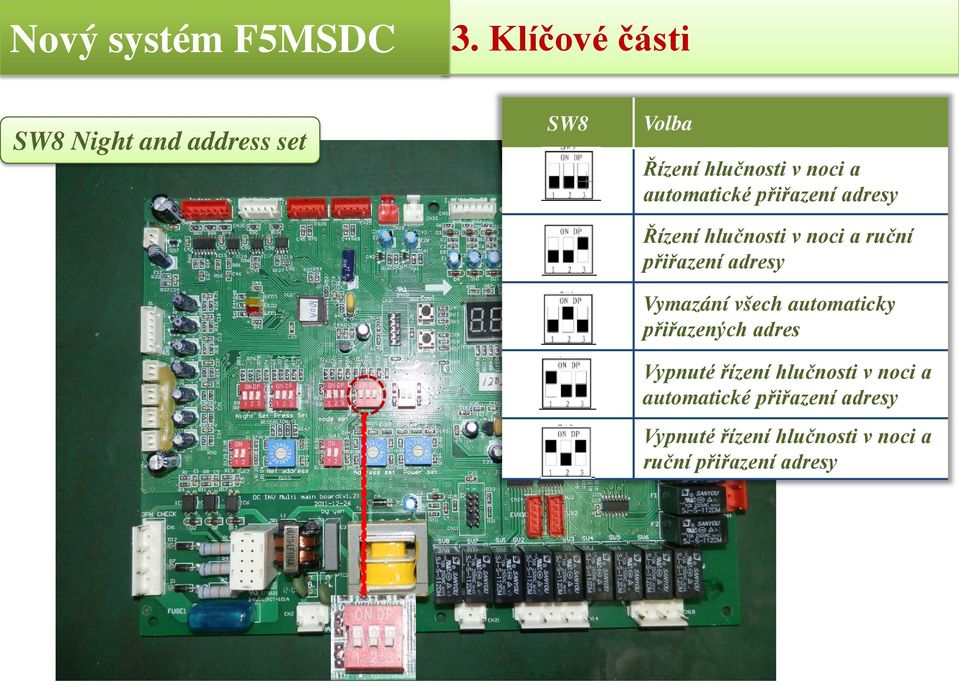

20 Nový systém F5MSDC SW8 Night and address set SW8 Volba Řízení hlučnosti v noci a automatické přiřazení adresy Řízení hlučnosti v noci a ruční přiřazení adresy Vymazání všech automaticky přiřazených adres Vypnuté řízení hlučnosti v noci a automatické přiřazení adresy Vypnuté řízení hlučnosti v noci a ruční přiřazení adresy
21 Nový systém F5MSDC SW7 Nastavení času SW7 Volba Čas spuštění je nastaven na 12 minut (výchozí nastavení) Čas spuštění je nastaven na 3 minuty
22 Nový systém F5MSDC Chybové kódy Kód Porucha nebo zásah bezpečnostní ochrany Poznámka E0 Chyba v komunikaci mezi venkovními jednotkami Jen na podřízených jednotkách E1 Chyba ve sledu fází E2 Chyba v komunikaci mezi ODU a IDU Jen na hlavní jednotce E4 E6 E8 Chyba čidla teploty okolního prostředí nebo teploty trubky Chyba čidla teploty kondenzátoru Chyba v nastavení adresy venkovní jednotky H0 Chyba v komunikaci mezi DSP a 0547 H1 Chyba v komunikaci mezi 0547 a 0537 H2 Chyba v poklesu pomocné venkovní jednotky Jen na hlavní jednotce H3 Chyba v přírůstku pomocné venkovní jednotky Jen na hlavní jednotce H4 Jestliže se P6 objeví 3x za půl hodiny, zobrazí se H4. Vyžaduje odpojení od napájení H5 Jestliže se P2 objeví 3x za půl hodiny, zobrazí se H5. Vyžaduje odpojení od napájení H6 Jestliže se P4 objeví 3x za 100 minut, zobrazí se H6. Vyžaduje odpojení od napájení
23 Nový systém F5MSDC Chybové kódy Kód Porucha nebo zásah bezpečnostní ochrany Poznámka H7 Chyba v poklesu vnitřní jednotky H8 Chyba čidla výstupního tlaku Pc 0,3 Mpa Do obnovení počtu vnitřních jednotek H9 Jestliže se P9 objeví 3x za půl hodiny, zobrazí se H9. Vyžaduje odpojení od napájení P1 P2 P3 P4 P5 P6 Bezpečnostní zásah proti vysokému tlaku Bezpečnostní zásah proti nízkému tlaku Ochrana proti nadměrnému proudu invertoru Ochrana proti vysoké výstupní teplotě Ochrana proti vysoké teplotě trubky Ochrana modulu invertoru P7 Ochrana proti vysokému proudu pevného kompresoru 1 P8 Ochrana proti vysokému proudu pevného kompresoru 2 P9 Ochrana desky modulu DC ventilátoru
24 Nový systém F5MSDC Chybové kódy Kód Porucha nebo zásah bezpečnostní ochrany Poznámka L0 L1 L2 L4 L5 L7 L8 L9 Ochrana modulu invertoru Ochrana proti nízkému napětí napájecího kabelu DC Ochrana proti vysokému napětí napájecího kabelu DC Porucha MCE Ochrana proti nulové rychlosti Ochrana proti nesprávnému sledu fází Frekvenční ochrana Frekvenční ochrana Zobrazí se poté, co bude 60 sekund zobrazen kód P6
25 Nový systém F5MSDC SW10 SW12 SW13 jsou vyhrazeny.
26 Systém ovládání VRF Nový systém ovládání vnitřních jednotek F5MSDC
27 Vnitřní jedn. 1. Princip ovládání Komunikace (RS-485) Venkovní jednotka Signál z ovladače Čidlo teploty Nastavení výkonu Nastavení adresy MCU 0537 LED displej LED kontrolky Rychlost ventilátoru EXV Vodní čerpadlo EEPROM Čtení Motorek natáčení Komunikace (RS-485) Centrální ovladač *EEPROM (E 2 PROM): elektricky vymazatelná programovatelná paměť pouze ke čtení
28 Vnitřní jedn. 2. PCB vnitřních jednotek Nástěnná jednotka Nástěnná jednotka Podstropní/parapetní a 4cestná kazetová Potrubní jednotka
29 Vnitřní jednotka 2. PCB vnitřních jednotek Port 220V AC N Vstupní port transformátoru Výstupní port motoru ventilátoru Výstupní port transformátoru Port 220V AC L Port čidla teploty Komunikační port P Q E Port stahování Port EXV ventilu Port dálkového ovládání Svorka informační desky
30 Vnitřní jednotka SW1 Přepínač SW1 Funkce Otočným přepínačem kódů SW1 můžete nastavit výkon vnitřní jednotky v koních (výchozí nastavení)
31 Vnitřní jednotka SW2 Přepínač SW2 Funkce Třetí a čtvrtá pozice výběr hodnoty kompenzace teploty Pátá a šestá pozice výběr hodnoty teploty ukončení chlazení Sedmá a osmá pozice stanovení času vypnutí v režimu TOPENÍ
32 Vnitřní jednotka SW2: třetí a čtvrtá pozice Přepínač SW2 Funkce Výběr hodnoty kompenzace teploty
33 Vnitřní jednotka SW2: pátá a šestá pozice Přepínač SW2 Funkce Výběr hodnoty teploty ukončení chlazení
34 Vnitřní jednotka SW2: sedmá a osmá pozice Přepínač SW2 Funkce Výběr času vypnutí v režimu TOPENÍ
35 Vnitřní jednotka SW3 Přepínač Funkce SW3 První pozice výběr funkce automatického restartování Čtvrtá pozice výběr režimu přiřazení adresy
36 Vnitřní jednotka 4. Informační deska Kanálové/stropní-podlahové/kazetové vnitřní jednotky Kontrolka ochrany Kontrolka časovače Kontrolka protimrazové ochrany Provozní kontrolka Ruční tlačítko Zvuková signalizace Infračervený přijímač
37 Vnitřní jednotka 4. Informační deska Kanálové/stropní-podlahové/kazetové vnitřní jednotky Obnovení napájení provozní kontrolka pomalu bliká; režim pohotovosti všechny kontrolky jsou vypnuté; jednotky v provozu provozní kontrolka svítí; ochrana proti foukání chladného vzduchu nebo protimrazová ochrana svítí kontrolka protimrazové ochrany; funkce časovače svítí kontrolka časovače. Porucha vnitřní jednotky se zobrazí na informační desce Kontrolka Kontrolky časovače a provozu pomalu blikají Kontrolka časovače rychle bliká Provozní kontrolka rychle bliká Kontrolka ochrany rychle bliká Kontrolka protimrazové ochrany rychle bliká Kontrolka ochrany pomalu bliká Kontrolka protimrazové ochrany pomalu bliká Význam První zapnutí napájení, bez adres vnitřních jednotek Porucha v komunikaci mezi vnitřní a venkovní jednotkou Ochrana čidla vnitřní teploty Ochrana hladiny vody Konflikt režimů Ochrana venkovní jednotky Ochrana paměti EEPROM Poznámka: pomalé blikání jeden cyklus 2 sekundy; rychlé blikání jeden cyklus 0,4 sekundy.
38 Vnitřní jednotka 4. Informační displej Kanálové/stropní-podlahové/kazetové vnitřní jednotky Ruční tlačítko Stiskněte a na 5 sekund přidržte tlačítko kontrolky zobrazí adresu vnitřní jednotky. Stiskněte a na 10 sekund přidržte tlačítko kontrolky zobrazí výkon vnitřní jednotky. Adresa: Adresa vnitřní jednotky LED kontrolky Bez zvukové signalizace Zapnuté Bez zvukové signalizace Blikají Zvuková signalizace Zapnuté Zvuková signalizace Blikají Poznámka: Provozní kontrolka:8 Kontrolka protimrazové ochrany:4 Kontrolka časovače:2 Kontrolka ochrany:1
39 Vnitřní jednotka 4. Informační displej Nástěnné vnitřní jednotky Infračervený přijímač Kontrolka protimrazové ochrany Kontrolka časovače Provozní kontrolka Digitální displej
40 Vnitřní jednotka 4. Informační deska Nástěnné vnitřní jednotky Postup kontroly Normální Adresa K Síťová adresa Ts T1 一 一 T2 T2b Chyb. kód 一 一 Režim pohotovosti digitální displej --, provozní kontrolka pomalu bliká; vypnutá jednotka digitální displej --, provozní kontrolka vypnutá; zapnutá jednotka provozní kontrolka svítí, režim chlazení/topení, na digitálním displeji zobrazená nastavená hodnota, režim ventilace, na digitálním displeji zobrazená vnitřní teplota; režim protimrazové ochrany svítí kontrolka protimrazové ochrany; režim časovače svítí kontrolka časovače.
41 Vnitřní jednotka 4. Informační deska Na digitálním displeji se zobrazí porucha vnitřní jednotky Kód FE E0 E1 E2 E3 E4 E5 E6 E7 E8 E9 EE EF Provozní stav První zapnutí napájení, bez adres vnitřních jednotek Chyba fází nebo bezpečnostní ochrana při uvolnění fáze Porucha v komunikaci mezi vnitřní a venkovní jednotkou Porucha čidla pokojové teploty (T1) Porucha čidla teploty uprostřed výparníku (T2) Porucha čidla na výstupu z výparníku (T2B) Bezpečnostní zásah venkovní jednotky Ochrana proti překročení nuly Porucha paměti EEPROM Porucha PG ventilátoru Porucha v komunikaci mezi kabelovým ovladačem a jednokami Porucha čidla vodní hladiny Konflikt režimu
