Color LaserJet Enterprise MFP M680

Transkript

1 Color LaserJet Enterprise MFP M680 Uživatelská příručka M680dn M680f M680z

2

3 HP Color LaserJet Enterprise MFP M680 Uživatelská příručka

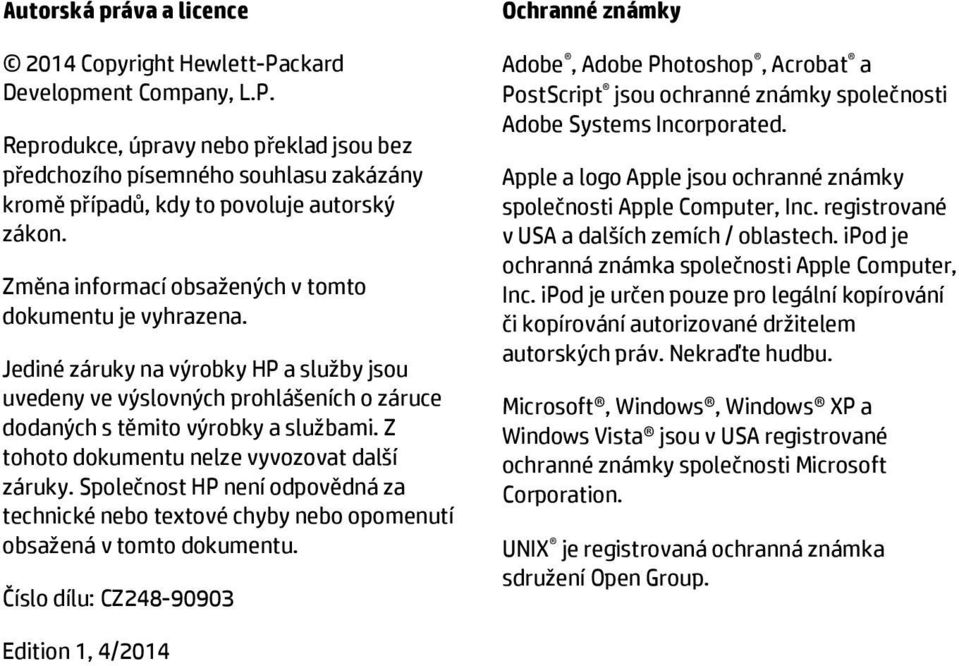

4 Autorská práva a licence 2014 Copyright Hewlett-Packard Development Company, L.P. Reprodukce, úpravy nebo překlad jsou bez předchozího písemného souhlasu zakázány kromě případů, kdy to povoluje autorský zákon. Změna informací obsažených v tomto dokumentu je vyhrazena. Jediné záruky na výrobky HP a služby jsou uvedeny ve výslovných prohlášeních o záruce dodaných s těmito výrobky a službami. Z tohoto dokumentu nelze vyvozovat další záruky. Společnost HP není odpovědná za technické nebo textové chyby nebo opomenutí obsažená v tomto dokumentu. Číslo dílu: CZ Ochranné známky Adobe, Adobe Photoshop, Acrobat a PostScript jsou ochranné známky společnosti Adobe Systems Incorporated. Apple a logo Apple jsou ochranné známky společnosti Apple Computer, Inc. registrované v USA a dalších zemích / oblastech. ipod je ochranná známka společnosti Apple Computer, Inc. ipod je určen pouze pro legální kopírování či kopírování autorizované držitelem autorských práv. Nekraďte hudbu. Microsoft, Windows, Windows XP a Windows Vista jsou v USA registrované ochranné známky společnosti Microsoft Corporation. UNIX je registrovaná ochranná známka sdružení Open Group. Edition 1, 4/2014

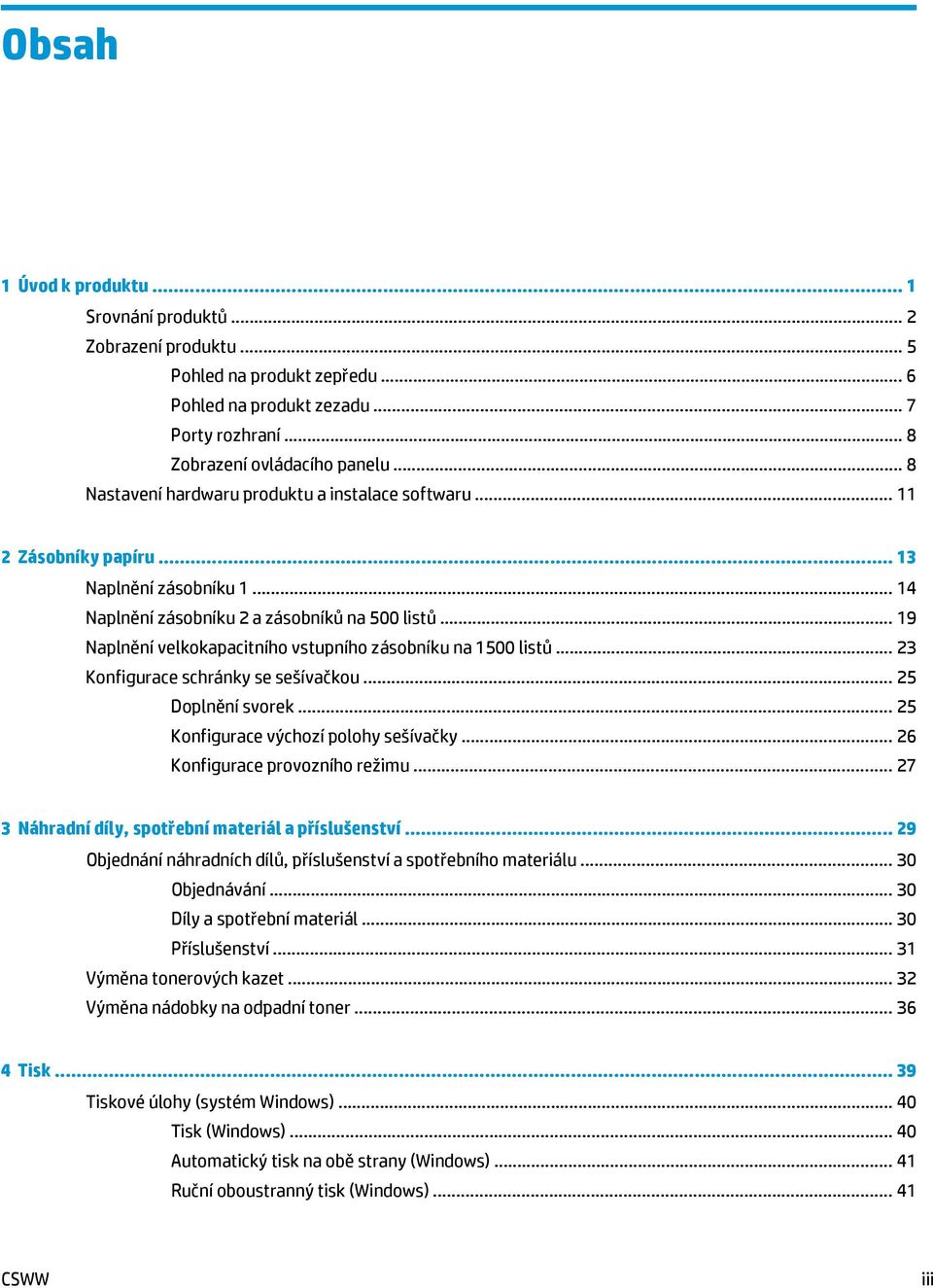

5 Obsah 1 Úvod k produktu... 1 Srovnání produktů... 2 Zobrazení produktu... 5 Pohled na produkt zepředu... 6 Pohled na produkt zezadu... 7 Porty rozhraní... 8 Zobrazení ovládacího panelu... 8 Nastavení hardwaru produktu a instalace softwaru Zásobníky papíru Naplnění zásobníku Naplnění zásobníku 2 a zásobníků na 500 listů Naplnění velkokapacitního vstupního zásobníku na 1500 listů Konfigurace schránky se sešívačkou Doplnění svorek Konfigurace výchozí polohy sešívačky Konfigurace provozního režimu Náhradní díly, spotřební materiál a příslušenství Objednání náhradních dílů, příslušenství a spotřebního materiálu Objednávání Díly a spotřební materiál Příslušenství Výměna tonerových kazet Výměna nádobky na odpadní toner Tisk Tiskové úlohy (systém Windows) Tisk (Windows) Automatický tisk na obě strany (Windows) Ruční oboustranný tisk (Windows) CSWW iii

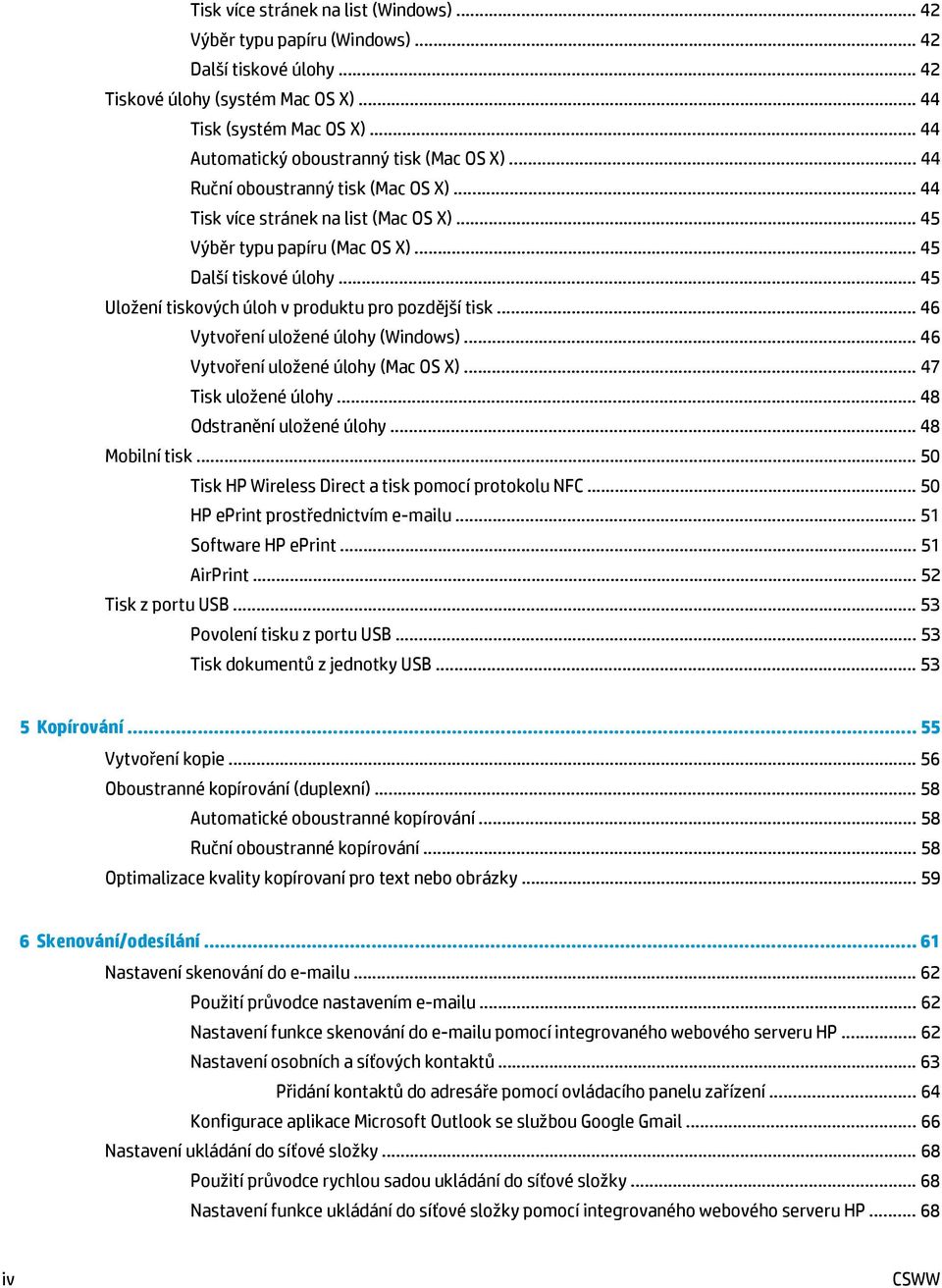

6 Tisk více stránek na list (Windows) Výběr typu papíru (Windows) Další tiskové úlohy Tiskové úlohy (systém Mac OS X) Tisk (systém Mac OS X) Automatický oboustranný tisk (Mac OS X) Ruční oboustranný tisk (Mac OS X) Tisk více stránek na list (Mac OS X) Výběr typu papíru (Mac OS X) Další tiskové úlohy Uložení tiskových úloh v produktu pro pozdější tisk Vytvoření uložené úlohy (Windows) Vytvoření uložené úlohy (Mac OS X) Tisk uložené úlohy Odstranění uložené úlohy Mobilní tisk Tisk HP Wireless Direct a tisk pomocí protokolu NFC HP eprint prostřednictvím u Software HP eprint AirPrint Tisk z portu USB Povolení tisku z portu USB Tisk dokumentů z jednotky USB Kopírování Vytvoření kopie Oboustranné kopírování (duplexní) Automatické oboustranné kopírování Ruční oboustranné kopírování Optimalizace kvality kopírovaní pro text nebo obrázky Skenování/odesílání Nastavení skenování do u Použití průvodce nastavením u Nastavení funkce skenování do u pomocí integrovaného webového serveru HP Nastavení osobních a síťových kontaktů Přidání kontaktů do adresáře pomocí ovládacího panelu zařízení Konfigurace aplikace Microsoft Outlook se službou Google Gmail Nastavení ukládání do síťové složky Použití průvodce rychlou sadou ukládání do síťové složky Nastavení funkce ukládání do síťové složky pomocí integrovaného webového serveru HP iv CSWW

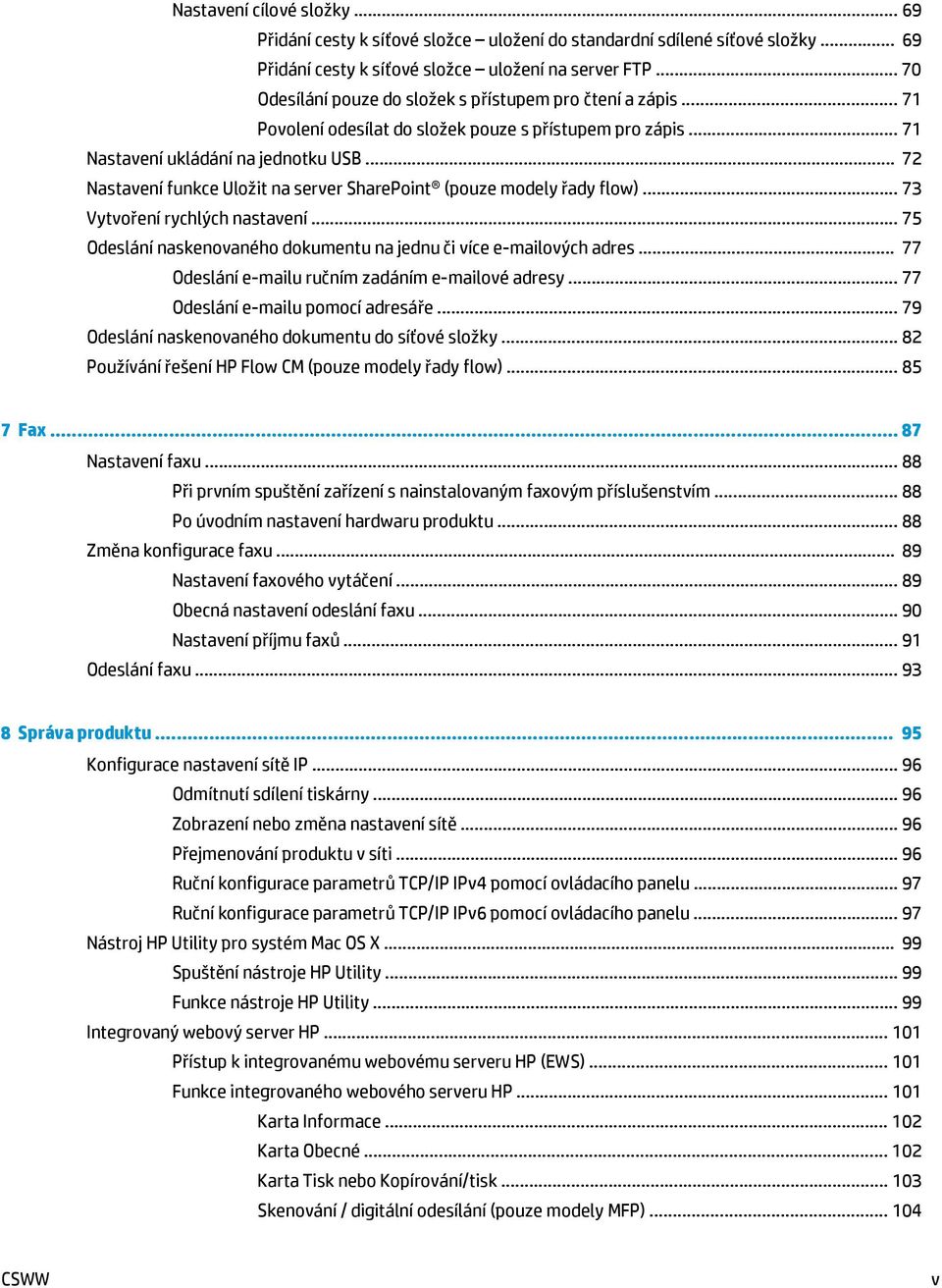

7 Nastavení cílové složky Přidání cesty k síťové složce uložení do standardní sdílené síťové složky Přidání cesty k síťové složce uložení na server FTP Odesílání pouze do složek s přístupem pro čtení a zápis Povolení odesílat do složek pouze s přístupem pro zápis Nastavení ukládání na jednotku USB Nastavení funkce Uložit na server SharePoint (pouze modely řady flow) Vytvoření rychlých nastavení Odeslání naskenovaného dokumentu na jednu či více ových adres Odeslání u ručním zadáním ové adresy Odeslání u pomocí adresáře Odeslání naskenovaného dokumentu do síťové složky Používání řešení HP Flow CM (pouze modely řady flow) Fax Nastavení faxu Při prvním spuštění zařízení s nainstalovaným faxovým příslušenstvím Po úvodním nastavení hardwaru produktu Změna konfigurace faxu Nastavení faxového vytáčení Obecná nastavení odeslání faxu Nastavení příjmu faxů Odeslání faxu Správa produktu Konfigurace nastavení sítě IP Odmítnutí sdílení tiskárny Zobrazení nebo změna nastavení sítě Přejmenování produktu v síti Ruční konfigurace parametrů TCP/IP IPv4 pomocí ovládacího panelu Ruční konfigurace parametrů TCP/IP IPv6 pomocí ovládacího panelu Nástroj HP Utility pro systém Mac OS X Spuštění nástroje HP Utility Funkce nástroje HP Utility Integrovaný webový server HP Přístup k integrovanému webovému serveru HP (EWS) Funkce integrovaného webového serveru HP Karta Informace Karta Obecné Karta Tisk nebo Kopírování/tisk Skenování / digitální odesílání (pouze modely MFP) CSWW v

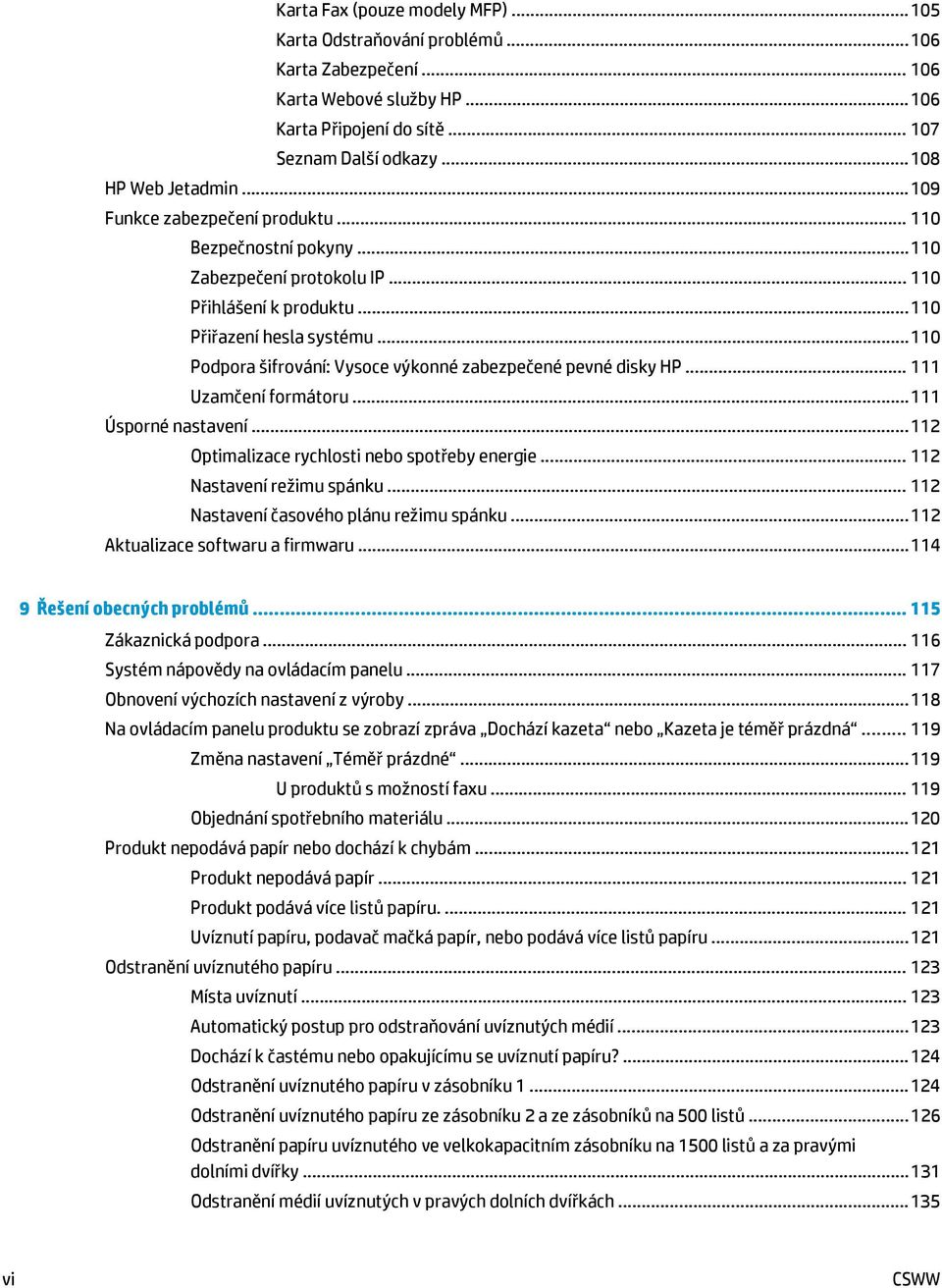

8 Karta Fax (pouze modely MFP) Karta Odstraňování problémů Karta Zabezpečení Karta Webové služby HP Karta Připojení do sítě Seznam Další odkazy HP Web Jetadmin Funkce zabezpečení produktu Bezpečnostní pokyny Zabezpečení protokolu IP Přihlášení k produktu Přiřazení hesla systému Podpora šifrování: Vysoce výkonné zabezpečené pevné disky HP Uzamčení formátoru Úsporné nastavení Optimalizace rychlosti nebo spotřeby energie Nastavení režimu spánku Nastavení časového plánu režimu spánku Aktualizace softwaru a firmwaru Řešení obecných problémů Zákaznická podpora Systém nápovědy na ovládacím panelu Obnovení výchozích nastavení z výroby Na ovládacím panelu produktu se zobrazí zpráva Dochází kazeta nebo Kazeta je téměř prázdná Změna nastavení Téměř prázdné U produktů s možností faxu Objednání spotřebního materiálu Produkt nepodává papír nebo dochází k chybám Produkt nepodává papír Produkt podává více listů papíru Uvíznutí papíru, podavač mačká papír, nebo podává více listů papíru Odstranění uvíznutého papíru Místa uvíznutí Automatický postup pro odstraňování uvíznutých médií Dochází k častému nebo opakujícímu se uvíznutí papíru? Odstranění uvíznutého papíru v zásobníku Odstranění uvíznutého papíru ze zásobníku 2 a ze zásobníků na 500 listů Odstranění papíru uvíznutého ve velkokapacitním zásobníku na 1500 listů a za pravými dolními dvířky Odstranění médií uvíznutých v pravých dolních dvířkách vi CSWW

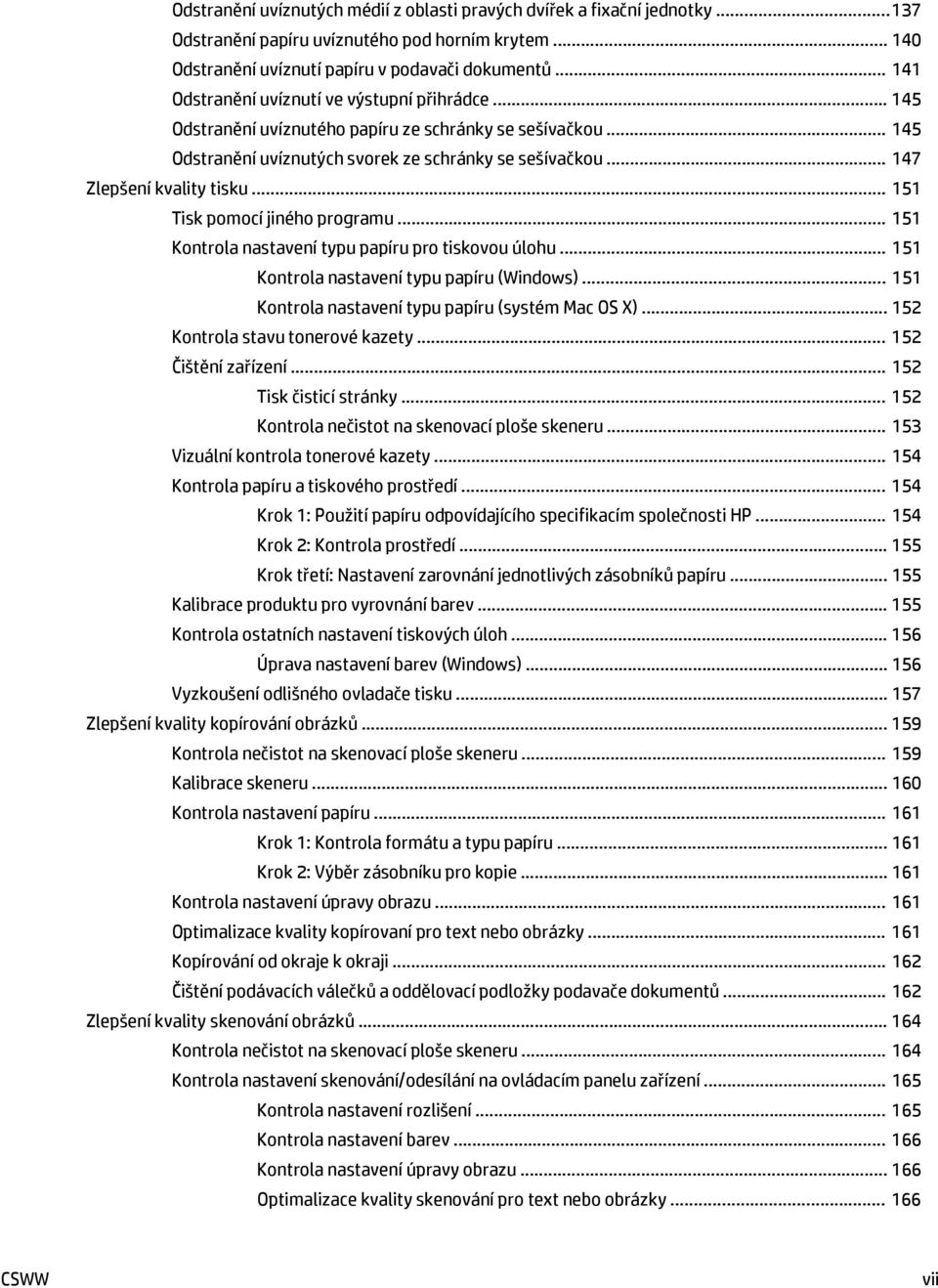

9 Odstranění uvíznutých médií z oblasti pravých dvířek a fixační jednotky Odstranění papíru uvíznutého pod horním krytem Odstranění uvíznutí papíru v podavači dokumentů Odstranění uvíznutí ve výstupní přihrádce Odstranění uvíznutého papíru ze schránky se sešívačkou Odstranění uvíznutých svorek ze schránky se sešívačkou Zlepšení kvality tisku Tisk pomocí jiného programu Kontrola nastavení typu papíru pro tiskovou úlohu Kontrola nastavení typu papíru (Windows) Kontrola nastavení typu papíru (systém Mac OS X) Kontrola stavu tonerové kazety Čištění zařízení Tisk čisticí stránky Kontrola nečistot na skenovací ploše skeneru Vizuální kontrola tonerové kazety Kontrola papíru a tiskového prostředí Krok 1: Použití papíru odpovídajícího specifikacím společnosti HP Krok 2: Kontrola prostředí Krok třetí: Nastavení zarovnání jednotlivých zásobníků papíru Kalibrace produktu pro vyrovnání barev Kontrola ostatních nastavení tiskových úloh Úprava nastavení barev (Windows) Vyzkoušení odlišného ovladače tisku Zlepšení kvality kopírování obrázků Kontrola nečistot na skenovací ploše skeneru Kalibrace skeneru Kontrola nastavení papíru Krok 1: Kontrola formátu a typu papíru Krok 2: Výběr zásobníku pro kopie Kontrola nastavení úpravy obrazu Optimalizace kvality kopírovaní pro text nebo obrázky Kopírování od okraje k okraji Čištění podávacích válečků a oddělovací podložky podavače dokumentů Zlepšení kvality skenování obrázků Kontrola nečistot na skenovací ploše skeneru Kontrola nastavení skenování/odesílání na ovládacím panelu zařízení Kontrola nastavení rozlišení Kontrola nastavení barev Kontrola nastavení úpravy obrazu Optimalizace kvality skenování pro text nebo obrázky CSWW vii

10 Kontrola nastavení kvality výstupu Čištění podávacích válečků a oddělovací podložky podavače dokumentů Zlepšení kvality faxového obrázku Potíže s kvalitou odeslaných faxů Kontrola nečistot na skenovací ploše skeneru Kontrola nastavení rozlišení odesílaného faxu Kontrola nastavení úpravy obrazu Optimalizace kvality faxu pro text nebo obrázky Kontrola nastavení opravy chyb Odeslání na jiný fax Čištění podávacích válečků a oddělovací podložky podavače dokumentů Potíže s kvalitou přijatých faxů Kontrola nastavení přizpůsobení na stránku Kontrola faxu odesílatele Řešení potíží s kabelovou sítí Špatné fyzické připojení Počítač používá nesprávnou IP adresu produktu Počítač nekomunikuje s produktem Produkt používá nesprávný odkaz a nastavení duplexní sítě Nové softwarové aplikace mohou způsobovat problémy s kompatibilitou Počítač nebo pracovní stanice mohou být nesprávně nastaveny Produkt je zakázán nebo jsou ostatní nastavení sítě nesprávná Řešení problémů s faxem Postupy řešení potíží s faxem Jaký typ telefonní linky používáte? Používáte zařízení pro ochranu proti přepětí? Používáte službu hlasových zpráv telefonní společnosti nebo záznamník? Podporuje vaše linka funkci čekajícího hovoru? Kontrola stavu faxového příslušenství Obecné potíže s faxem Odeslání faxu se nezdařilo Na displeji ovládacího panelu zařízení se zobrazí zpráva o nedostatku paměti Kvalita tisku fotografie je nízká nebo je fotografie vytištěna jako šedý obdélník Stisknuli jste tlačítko Zastavit ke zrušení faxu, fax se přesto poslal Nezobrazuje se tlačítko adresáře faxových čísel Nelze nalézt položku Fax settings (Nastavení faxu) v nástroji HP Web Jetadmin Záhlaví je připojeno k horní části stránky, zatímco je aktivováno překrytí V seznamu příjemců jsou u některých položek uvedena jména a u jiných čísla Jedna stránka faxu se tiskne na dvě stránky Dokument se v průběhu faxování zastaví v podavači viii CSWW

11 Hlasitost zvuků vycházejících z faxového příslušenství je příliš vysoká nebo příliš nízká Rejstřík CSWW ix

12 x CSWW

13 1 Úvod k produktu Srovnání produktů Zobrazení produktu Nastavení hardwaru produktu a instalace softwaru Další informace: Ve Spojených státech přejděte na stránku Mimo USA přejděte na stránky Vyberte zemi/oblast. Klikněte na možnost Řešení problémů. Zadejte název produktu a pak zvolte tlačítko Hledat. Kompletní podpora společnosti HP pro váš produkt zahrnuje následující informace: Instalace a konfigurace Osvojování a používání Řešení problémů Stahování aktualizací softwaru Účast ve fórech podpory Vyhledání informací o záruce a předpisech CSWW 1

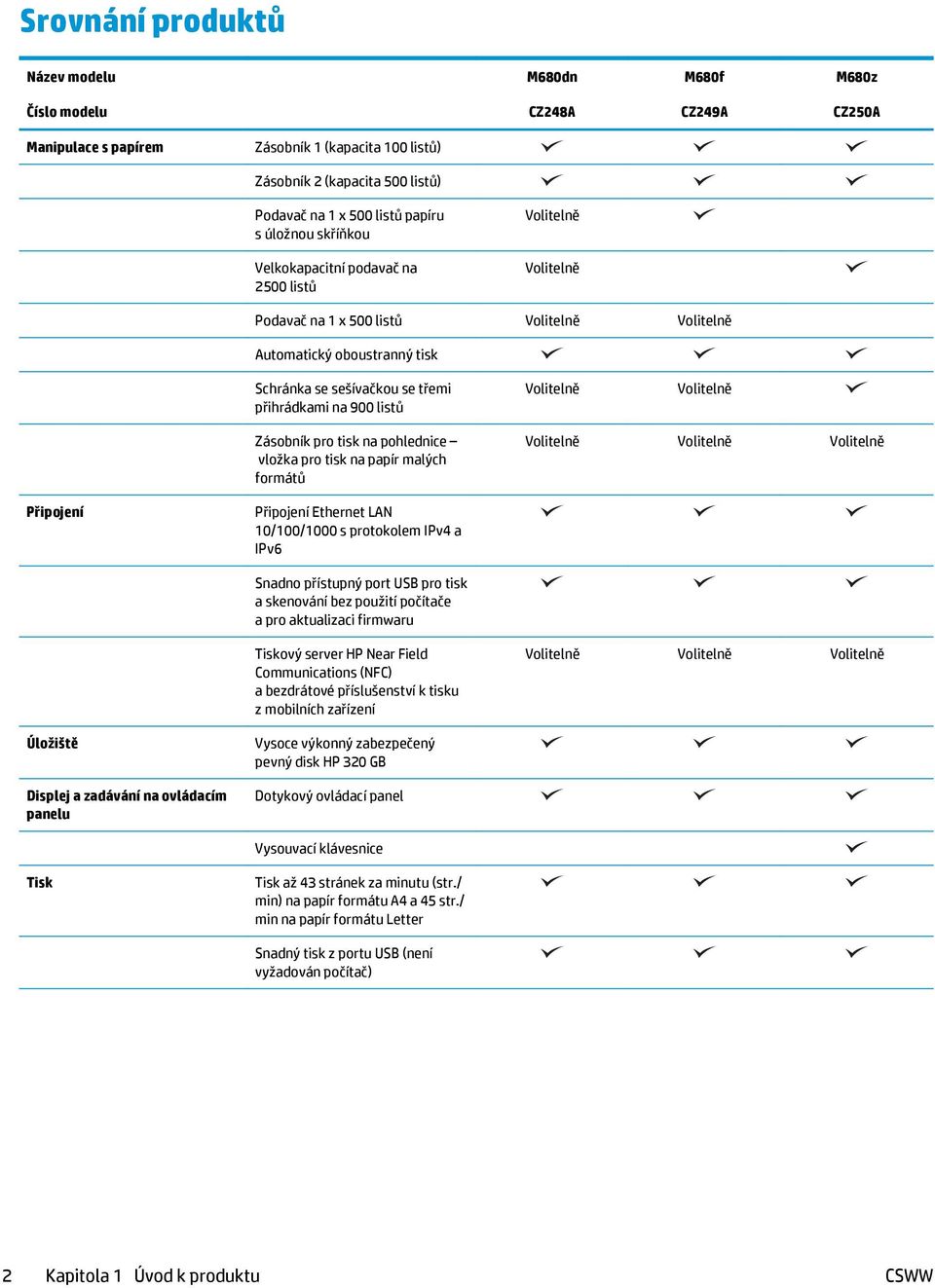

14 Srovnání produktů Název modelu M680dn M680f M680z Číslo modelu CZ248A CZ249A CZ250A Manipulace s papírem Zásobník 1 (kapacita 100 listů) Zásobník 2 (kapacita 500 listů) Podavač na 1 x 500 listů papíru s úložnou skříňkou Velkokapacitní podavač na 2500 listů Volitelně Volitelně Podavač na 1 x 500 listů Volitelně Volitelně Automatický oboustranný tisk Schránka se sešívačkou se třemi přihrádkami na 900 listů Volitelně Volitelně Zásobník pro tisk na pohlednice vložka pro tisk na papír malých formátů Volitelně Volitelně Volitelně Připojení Připojení Ethernet LAN 10/100/1000 s protokolem IPv4 a IPv6 Snadno přístupný port USB pro tisk a skenování bez použití počítače a pro aktualizaci firmwaru Tiskový server HP Near Field Communications (NFC) a bezdrátové příslušenství k tisku z mobilních zařízení Volitelně Volitelně Volitelně Úložiště Displej a zadávání na ovládacím panelu Vysoce výkonný zabezpečený pevný disk HP 320 GB Dotykový ovládací panel Vysouvací klávesnice Tisk Tisk až 43 stránek za minutu (str./ min) na papír formátu A4 a 45 str./ min na papír formátu Letter Snadný tisk z portu USB (není vyžadován počítač) 2 Kapitola 1 Úvod k produktu CSWW

15 Název modelu M680dn M680f M680z Číslo modelu CZ248A CZ249A CZ250A Řešení mobilního tisku Více informací o řešeních pro mobilní tisk naleznete na adrese: HP eprint prostřednictvím e- mailu Software HP eprint LaserJetMobilePrinting (jen anglicky) Aplikace HP eprint Aplikace eprint Enterprise HP eprint Home & Biz Tisk Google Cloud AirPrint Tisk ze zařízení Android Fax Volitelně Kopírování a skenování Kopírování rychlostí až 43 stránek za minutu (str./min) na papír formátu A4 a 45 str./min na papír formátu Letter Černobílé a barevné skenování rychlostí 45 obrázků za minutu (obr./min) Černobílé a barevné skenování rychlostí 63 obrázků za minutu (obr./min) Snadné kopírování a skenování z portu USB (není vyžadován počítač) Podavač dokumentů na 100 stránek s elektronickým oboustranným kopírováním a skenováním a detekcí vícenásobného podání Digitálně odeslat Odeslat na , Uložení na jednotku USB a Uložit do síťové složky Uložit na server SharePoint CSWW Srovnání produktů 3

16 Název modelu M680dn M680f M680z Číslo modelu CZ248A CZ249A CZ250A Podporované operační systémy 2, 3 Windows XP s aktualizací SP3 nebo novější, 32bitová a 64bitová verze POZNÁMKA: Instalační program softwaru nepodporuje 64bitovou verzi, avšak tiskový ovladač ji podporuje. POZNÁMKA: Společnost Microsoft ukončila hlavní podporu systému Windows XP v dubnu Společnost HP se bude nadále snažit o maximální podporu systému Windows XP, u kterého byla oficiálně ukončena podpora. Windows Vista, 32bitová a 64bitová verze POZNÁMKA: Systém Windows Vista Starter není podporován instalačním programem softwaru ani tiskovým ovladačem. Windows 7 s aktualizací SP1 nebo novější, 32bitová a 64bitová verze Windows 8, 32bitová a 64bitová verze Windows 8.1, 32bitová a 64bitová verze Windows 2003 Server SP2 nebo novější, 32bitová a 64bitová verze POZNÁMKA: Instalační program softwaru nepodporuje 64 bitovou verzi, avšak tiskový ovladač ji podporuje. POZNÁMKA: Společnost Microsoft ukončila hlavní podporu systému Windows Server 2003 v červenci Společnost HP se bude nadále snažit o maximální podporu systému Windows Server 2003, u kterého byla oficiálně ukončena podpora. Windows Server 2008, 32bitová a 64bitová verze Windows Server 2008 R2, 64bitová verze Windows Server 2012, 64bitová verze 4 Kapitola 1 Úvod k produktu CSWW

17 Název modelu M680dn M680f M680z Číslo modelu CZ248A CZ249A CZ250A Mac OS X 10.6, OS X 10.7 Lion, OS X 10.8 Mountain Lion a OS X 10.9 Mavericks 1 Software HP eprint podporuje následující operační systémy: Windows Vista (32bitový a 64bitový), Windows 7 s aktualizací SP1 nebo novější (32bitový a 64bitový), Windows 8 (32bitový a 64bitový), Windows 8.1 (32bitový a 64bitový) a systémy Mac OS X verzí 10.6, 10.7 Lion, 10.8 Mountain Lion a 10.9 Mavericks. 2 Seznam podporovaných operačních systémů platí pro tiskové ovladače systému Windows PCL 6, UPD PCL 6, UPD PS a Mac OS a pro přibalený disk CD pro instalaci softwaru. Aktuální seznam podporovaných operačních systémů je na adrese colorljmfpm680, kde naleznete kompletní nápovědu společnosti HP pro svůj produkt. Pokud se nacházíte mimo území USA, otevřete si stránku a klikněte na možnost Drivers & Software (Ovladače a software). Zadejte název nebo číslo produktu. V části Download Options (Možnosti stahování) klikněte na položku Drivers, Software & Firmware (Ovladače, software a firmware). 3 Disk CD s instalačním programem softwaru HP nainstaluje ovladač HP PCL 6 pro operační systémy Windows a další volitelný software. Instalační soubor softwaru pro počítače Mac není na disku CD uložen. Na disku jsou uloženy pouze pokyny ke stažení instalačního souboru ze stránek Postup stažení instalačního souboru softwaru pro počítače Mac: Otevřete stránku zvolte svou zemi/oblast a klikněte na položku Drivers & Software (Ovladače a software). Zadejte název nebo číslo produktu. V části Download Options (Možnosti stahování) klikněte na položku Drivers, Software & Firmware (Ovladače, software a firmware). Vyberte verzi operačního systému a klikněte na tlačítko Download (Stáhnout). POZNÁMKA: Ovladač UPD PCL 5 není podporován. Další podrobnosti o klientských a serverových operačních systémech týkajících se ovladače HP UPD najdete na webu na kartě Specifications (Specifikace). Zobrazení produktu Pohled na produkt zepředu Pohled na produkt zezadu Porty rozhraní Zobrazení ovládacího panelu CSWW Zobrazení produktu 5

18 Pohled na produkt zepředu M680dn M680f 16 M680z 18 1 Kryt podavače dokumentů (přístup při odstraňování uvíznutého papíru) 2 Podavač dokumentů 3 Výstupní přihrádka podavače dokumentů 4 Ovládací panel s barevným dotykovým displejem (možnost vyklopit pro pohodlnější použití) 5 Dvířka na pravé straně (přístup pro odstranění uvíznutého papíru) 6 Zásobník 1 7 Hlavní vypínač 8 Název modelu 9 Zásobník 2 10 Přední dvířka (přístup k tonerovým kazetám) 11 Standardní výstupní přihrádka 12 Rukojeť ke zvednutí sestavy skeneru (pro přístup ke sklu skeneru) 13 Konektor pro integraci hardwaru (pro připojení příslušenství a zařízení jiných výrobců) 14 Zásobník na 1 x 500 listů se skříňkou 15 Dolní pravá dvířka (přístup pro odstraňování uvíznutých médií) 16 Zásobníky na 2 x 500 listů a velkokapacitní vstupní zásobník na 1500 listů 17 Schránka se sešívačkou 18 Klávesnice (vytáhněte klávesnici přímo k sobě) 6 Kapitola 1 Úvod k produktu CSWW

19 Pohled na produkt zezadu POZNÁMKA: Produkt je zobrazen bez připojeného dokončovacího příslušenství Formátovací modul (obsahuje porty rozhraní) 2 Přípojka pro napájení 3 Štítek s číslem modelu a sériovým číslem CSWW Zobrazení produktu 7

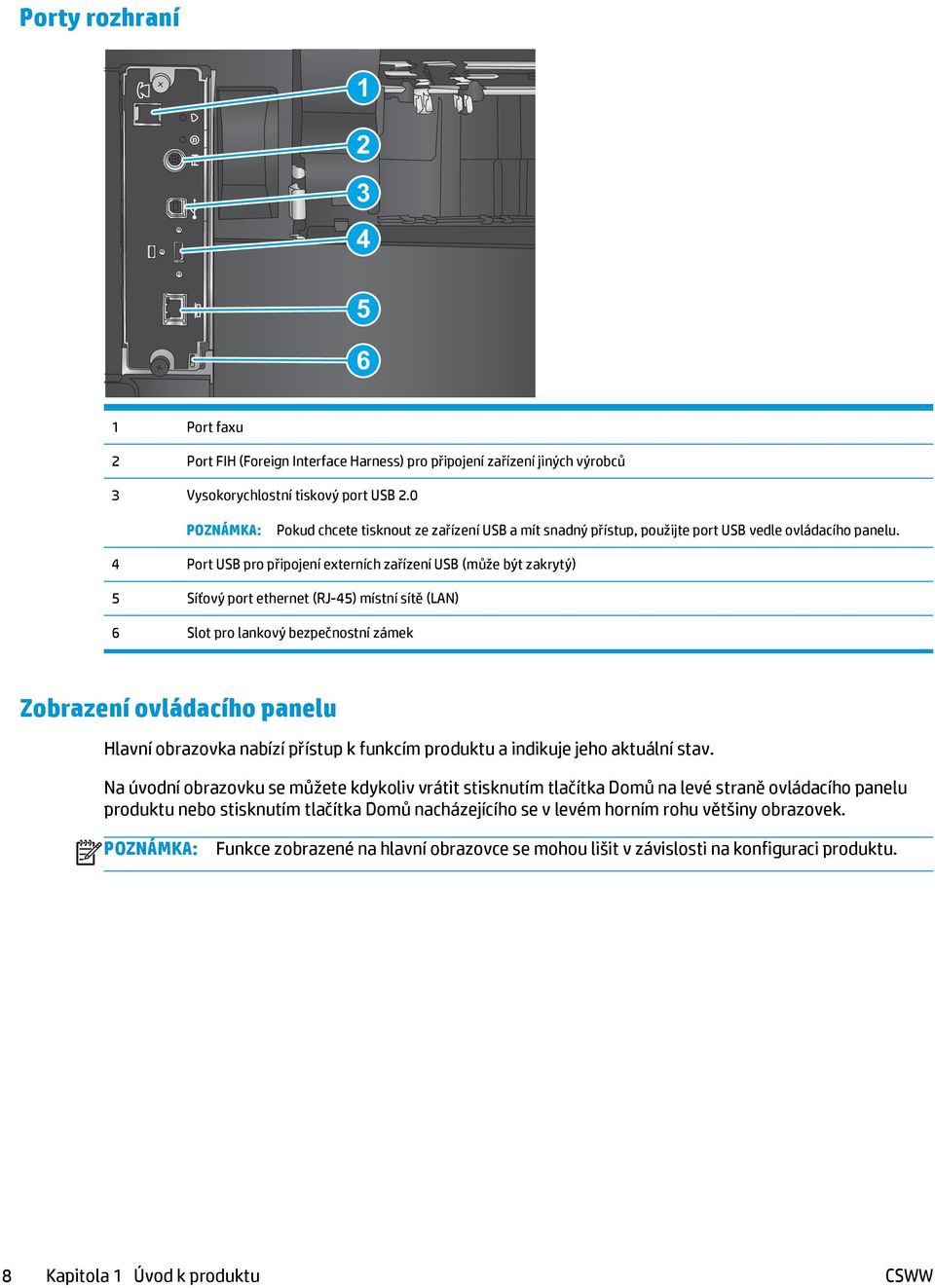

20 Porty rozhraní 1 FIH Port faxu 2 Port FIH (Foreign Interface Harness) pro připojení zařízení jiných výrobců 3 Vysokorychlostní tiskový port USB 2.0 POZNÁMKA: Pokud chcete tisknout ze zařízení USB a mít snadný přístup, použijte port USB vedle ovládacího panelu. 4 Port USB pro připojení externích zařízení USB (může být zakrytý) 5 Síťový port ethernet (RJ-45) místní sítě (LAN) 6 Slot pro lankový bezpečnostní zámek Zobrazení ovládacího panelu Hlavní obrazovka nabízí přístup k funkcím produktu a indikuje jeho aktuální stav. Na úvodní obrazovku se můžete kdykoliv vrátit stisknutím tlačítka Domů na levé straně ovládacího panelu produktu nebo stisknutím tlačítka Domů nacházejícího se v levém horním rohu většiny obrazovek. POZNÁMKA: Funkce zobrazené na hlavní obrazovce se mohou lišit v závislosti na konfiguraci produktu. 8 Kapitola 1 Úvod k produktu CSWW

21 caps lock Network Folder shift S D F G A H J K L Z X C V B N alt alt,. : ;? / shift enter 15 1 Tlačítko Domů Stisknutím tlačítka se kdykoli vrátíte na hlavní obrazovku produktu. 2 Tlačítko Obnovit Stisknutím tlačítka Obnovit se zruší všechny změny a obnoví výchozí nastavení. 3 Tlačítko Přihlásit nebo Odhlásit Stisknutím tlačítka Přihlásit získáte přístup k zabezpečeným funkcím. Pokud jste se přihlásili, abyste získali přístup k zabezpečeným funkcím, stisknutím tlačítka Odhlásit se od produktu odhlásíte. Po odhlášení produkt vrátí všechny možnosti na aktuální nastavení. 4 Logo HP nebo tlačítko Domů Na každé jiné než hlavní obrazovce se logo HP změní na tlačítko Domů Domů se vrátíte na hlavní obrazovku.. Stisknutím tlačítka 5 Tlačítko Stop Stisknutím tlačítka Stop zastavíte aktuální úlohu. Otevře se obrazovka Stav úlohy. Poté je možné zrušit provádění úlohy nebo pokračovat v jejím provádění. 6 Tlačítko Spustit Stisknutím tlačítka Spustit zahájíte úlohu kopírování. 7 Stav produktu Stavový řádek poskytuje informace o celkovém stavu produktu. 8 Tlačítko Výběr jazyka Tlačítko Výběr jazyka umožňuje vybrat jazyk ovládacího panelu zařízení. 9 Tlačítko Režim spánku Stisknutím tlačítka Režim spánku přepnete produkt do režimu spánku. 10 Tlačítko Síť Stisknutím tlačítka Síť vyhledáte informace o připojení k síti. 11 Tlačítko Nápověda Stisknutím tlačítka Nápověda otevřete integrovaný systém nápovědy. 12 Pole Kopie Pole Kopie zobrazuje počet kopií ke zhotovení, který byl v produktu nastaven. 13 Posuvník Stisknutím šipek nahoru a dolů na posuvníku zobrazíte úplný seznam dostupných funkcí. CSWW Zobrazení produktu 9

22 14 Funkce V závislosti na způsobu konfigurace produktu mohou mezi funkce, které se objevují v této oblasti, náležet kterékoli z následujících položek: Rychlé nastavení Kopie Fax Uložení do jednotky USB Uložit do síťové složky Uložení do paměti zařízení Načtení z jednotky USB Načtení z paměti zařízení Uložit na server SharePoint Stav úlohy Spotřební materiál Zásobníky Správa Údržba zařízení 15 Klávesnice Tento produkt obsahuje fyzickou klávesnici. Klávesy jsou namapovány podle příslušného jazyka stejně, jako je namapována virtuální klávesnice na ovládacím panelu produktu. Pokud vyberete jiné rozvržení klávesnice pro virtuální klávesnici, jsou klávesy na fyzické klávesnici mapovány tak, aby odpovídaly novému nastavení. 16 Přímý tisk z portu USB Připojte jednotku USB flash a můžete tisknout nebo skenovat bez počítače nebo aktualizovat firmware produktu. POZNÁMKA: Správce musí tento port před použitím aktivovat. 10 Kapitola 1 Úvod k produktu CSWW

23 Nastavení hardwaru produktu a instalace softwaru Základní pokyny pro nastavení naleznete v průvodci instalací hardwaru dodávaném s produktem. Další pokyny naleznete na webu společnosti HP v sekci podpory. Pokud jste ve Spojených státech a chcete získat kompletní podporu společnosti HP pro příslušný produkt, přejděte na adresu Mimo Spojené státy postupujte následovně: 1. Přejděte na web 2. Vyberte zemi/oblast. 3. Klikněte na možnost Řešení problémů. 4. Zadejte název produktu (HP Color LaserJet Enterprise MFP M680) a zvolte možnost Hledat. Vyhledejte podporu: Instalace a konfigurace Osvojování a používání Řešení problémů Stahování aktualizací softwaru Účast ve fórech podpory Vyhledání informací o záruce a předpisech CSWW Nastavení hardwaru produktu a instalace softwaru 11

24 12 Kapitola 1 Úvod k produktu CSWW

25 2 Zásobníky papíru Naplnění zásobníku 1 Naplnění zásobníku 2 a zásobníků na 500 listů Naplnění velkokapacitního vstupního zásobníku na 1500 listů Konfigurace schránky se sešívačkou Další informace: Ve Spojených státech přejděte na stránku Mimo USA přejděte na stránky Vyberte zemi/oblast. Klikněte na možnost Řešení problémů. Zadejte název produktu a pak zvolte tlačítko Hledat. Kompletní podpora společnosti HP pro váš produkt zahrnuje následující informace: Instalace a konfigurace Osvojování a používání Řešení problémů Stahování aktualizací softwaru Účast ve fórech podpory Vyhledání informací o záruce a předpisech CSWW 13

26 Naplnění zásobníku 1 UPOZORNĚNÍ: Chcete-li se vyhnout uvíznutí papíru, nepřidávejte média do zásobníku 1 ani jej nevyprazdňujte během tisku. 1. Otevřete zásobník Vytáhněte nástavec zásobníku pro podepření papíru. 14 Kapitola 2 Zásobníky papíru CSWW

27 3. Vložte do zásobníku papír. Informace týkající se orientace papíru naleznete zde: Tabulka 2-1 Zásobník 1 orientace papíru na stránce 17. CSWW Naplnění zásobníku 1 15

28 4. Zkontrolujte, zda se papír vejde pod linky pro vkládání na vodítkách papíru. 5. Nastavte boční vodítka tak, aby se stohu papíru lehce dotýkala, ale neohýbala ho. 16 Kapitola 2 Zásobníky papíru CSWW

29 Tabulka 2-1 Zásobník 1 orientace papíru Typ papíru Orientace obrazu Režim oboustranného tisku Vkládání papíru Předtištěný nebo hlavičkový Na výšku Jednostranný tisk Lícem dolů Spodní hranou napřed Automatický oboustranný tisk Lícem nahoru Spodní hranou napřed Na šířku Jednostranný tisk Lícem dolů Horní okraj k zadní části produktu Automatický oboustranný tisk Lícem nahoru Horní okraj k zadní části produktu CSWW Naplnění zásobníku 1 17

30 Tabulka 2-1 Zásobník 1 orientace papíru (pokračování) Typ papíru Orientace obrazu Režim oboustranného tisku Vkládání papíru Děrovaný Na výšku nebo na šířku Jednostranný nebo oboustranný Otvory k zadní části produktu Obálky Na šířku Jednostranný tisk Lícem dolů Krátký okraj obálky se zavádí do produktu Horní okraj k přední části produktu Na výšku Jednostranný tisk Lícem dolů Dlouhý okraj obálky se zavádí do produktu Horní stranou napřed 18 Kapitola 2 Zásobníky papíru CSWW

31 Naplnění zásobníku 2 a zásobníků na 500 listů POZNÁMKA: Postup vkládání papíru do zásobníku na 500 listů je stejný jako postup pro zásobník 2. Zde je zobrazen pouze zásobník Otevřete zásobník. POZNÁMKA: se používá. Tento zásobník neotvírejte, pokud 2. Upravte vodítko délky a šířky papíru stisknutím seřizovacích páček a posunutím vodítka na hodnotu formátu používaného papíru. 3. Vložte papír do zásobníku. Zkontrolujte, zda se vodítka lehce dotýkají stohu papírů, ale neohýbají jej. Informace týkající se orientace papíru naleznete zde: Tabulka 2-2 Zásobník 2 a zásobníky na 500 listů orientace papíru na stránce 21. POZNÁMKA: Zásobník nepřeplňujte, aby nedocházelo k uvíznutí médií v zařízení. Zkontrolujte, zda je horní úroveň stohu pod indikátorem plného zásobníku. POZNÁMKA: Pokud zásobník není nastaven správně, může se během tisku zobrazit chybová zpráva nebo může dojít k uvíznutí papíru. CSWW Naplnění zásobníku 2 a zásobníků na 500 listů 19

32 4. Zavřete zásobník. 5. Na ovládacím panelu produktu se zobrazí zpráva o konfiguraci zásobníků. 6. Stisknutím tlačítka OK přijměte zjištěný formát a typ nebo stiskněte tlačítko Upravit a zvolte jiný formát nebo typ papíru. Po vložení papíru o nestandardní velikosti se na ovládacím panelu zobrazí výzva k zadání rozměrů X a Y vloženého papíru. Y X 7. Zvolte správný typ a formát a stiskněte tlačítko OK. 20 Kapitola 2 Zásobníky papíru CSWW

33 Tabulka 2-2 Zásobník 2 a zásobníky na 500 listů orientace papíru Typ papíru Orientace obrazu Režim oboustranného tisku Vkládání papíru Předtištěný nebo hlavičkový Na výšku Jednostranný tisk Lícem nahoru Horní hrana v levé části zásobníku Automatický oboustranný tisk Lícem dolů Horní hrana v levé části zásobníku Na šířku Jednostranný tisk Lícem nahoru Horním okrajem k zadní části zásobníku CSWW Naplnění zásobníku 2 a zásobníků na 500 listů 21

34 Tabulka 2-2 Zásobník 2 a zásobníky na 500 listů orientace papíru (pokračování) Typ papíru Orientace obrazu Režim oboustranného tisku Vkládání papíru Automatický oboustranný tisk Lícem dolů Horním okrajem k zadní části zásobníku Děrovaný Na výšku nebo na šířku Jednostranný nebo oboustranný Otvory k zadní části zásobníku 22 Kapitola 2 Zásobníky papíru CSWW

35 Naplnění velkokapacitního vstupního zásobníku na 1500 listů 1. Otevřete zásobník. POZNÁMKA: se používá. Tento zásobník neotvírejte, pokud 2. Upravte vodítko šířky papíru do správné polohy odpovídající typu papíru, který používáte. LGL LTR A4 3. Otočte zarážku papíru do správné pozice pro používaný typ papíru. CSWW Naplnění velkokapacitního vstupního zásobníku na 1500 listů 23

36 4. Vložte papír do zásobníku. Zkontrolujte, zda se vodítka lehce dotýkají stohu papíru, ale neohýbají jej. POZNÁMKA: Zásobník nepřeplňujte, aby nedocházelo k uvíznutí médií v zařízení. Zkontrolujte, zda je horní úroveň stohu pod indikátorem plného zásobníku. POZNÁMKA: Pokud zásobník není nastaven správně, může se během tisku zobrazit chybová zpráva nebo může dojít k uvíznutí papíru. 5. Zavřete zásobník. 6. Na ovládacím panelu produktu se zobrazí zpráva o konfiguraci zásobníků. 7. Stisknutím tlačítka OK přijměte zjištěný formát a typ nebo stiskněte tlačítko Upravit a zvolte jiný formát nebo typ papíru. 8. Zvolte správný typ a formát a stiskněte tlačítko OK. 24 Kapitola 2 Zásobníky papíru CSWW

37 Konfigurace schránky se sešívačkou Schránka se sešívačkou může sešít dokumenty v levém nebo pravém horním rohu. Do zařízení se vejde až 900 listů papíru ve třech výstupních přihrádkách. Výstupní přihrádky mají tři možnosti konfigurace režimu: režim stohovače, režim schránky nebo režim funkčního oddělovače. Doplnění svorek Konfigurace výchozí polohy sešívačky Konfigurace provozního režimu Doplnění svorek 1. Odklopte šedou západku na čelní části sešívačky a otevřete kryt sešívačky. 2. Zvedněte zelený úchyt na zásobníku svorek směrem nahoru a poté zásobník svorek vytáhněte. CSWW Konfigurace schránky se sešívačkou 25

38 3. Vložte do sešívačky nový zásobník svorek a zatlačte na zelený úchyt, dokud nezaklapne. 4. Zavřete kryt sešívačky. Konfigurace výchozí polohy sešívačky 1. Na hlavní obrazovce ovládacího panelu zařízení přejděte na obrazovku s tlačítkem Správa a klepněte na něj. 2. Otevřete následující nabídky: Nastavení sešívačky/stohovače Sešívání 3. Ze seznamu možností vyberte příslušné polohy sešívačky a poté klepněte na tlačítko Uložit. K dispozici jsou následující možnosti: Žádné: Žádné sešívací svorky Vlevo nebo vpravo nahoře: Je-li dokument orientován na výšku, je sešívací svorka v levém horním rohu kratší strany papíru. Je-li dokument orientován na šířku, je sešívací svorka v pravém horním rohu delší strany papíru. 26 Kapitola 2 Zásobníky papíru CSWW

39 Vlevo nahoře: Sešívací svorka je v levém horním rohu kratší strany papíru. Vpravo nahoře: Sešívací svorka je v pravém horním rohu delší strany papíru Levý horní roh kratší strany papíru 2 Pravý horní roh delší strany papíru Konfigurace provozního režimu Tento postup slouží ke konfiguraci způsobu třídění úloh zařízením do výstupních přihrádek. 1. Na hlavní obrazovce ovládacího panelu zařízení přejděte na obrazovku s tlačítkem Správa a klepněte na něj. 2. Otevřete následující nabídky: Nastavení sešívačky/stohovače Provozní režim 3. Ze seznamu možností vyberte příslušný režim a poté klepněte na tlačítko Uložit. K dispozici jsou následující možnosti: Stohovač: Zařízení skládá úlohy do přihrádek zespoda nahoru. Schránka: Zařízení umístí úlohy do různých přihrádek podle osoby, která je odeslala. Funkce oddělovače: Zařízení umístí úlohy do různých přihrádek podle funkce zařízení, například tiskové úlohy, úlohy kopírování nebo faxové úlohy. CSWW Konfigurace schránky se sešívačkou 27

40 28 Kapitola 2 Zásobníky papíru CSWW

41 3 Náhradní díly, spotřební materiál a příslušenství Objednání náhradních dílů, příslušenství a spotřebního materiálu Výměna tonerových kazet Výměna nádobky na odpadní toner Další informace: Ve Spojených státech přejděte na stránku Mimo USA přejděte na stránky Vyberte zemi/oblast. Klikněte na možnost Řešení problémů. Zadejte název produktu a pak zvolte tlačítko Hledat. Kompletní podpora společnosti HP pro váš produkt zahrnuje následující informace: Instalace a konfigurace Osvojování a používání Řešení problémů Stahování aktualizací softwaru Účast ve fórech podpory Vyhledání informací o záruce a předpisech CSWW 29

42 Objednání náhradních dílů, příslušenství a spotřebního materiálu Objednávání Objednání spotřebního materiálu a papíru Objednání originálních částí nebo příslušenství HP Objednání prostřednictvím servisu nebo poskytovatele podpory Objednávky pomocí integrovaného webového serveru HP (EWS) Obraťte se na autorizovaný servis nebo na autorizovaného poskytovatele podpory HP. Chcete-li přistoupit k objednávkám, zadejte v podporovaném webovém prohlížeči v počítači do adresového řádku IP adresu produktu nebo název hostitele. Integrovaný webový server HP (EWS) obsahuje odkaz na web HP SureSupply, který obsahuje informace o možnostech nákupu originálního spotřebního materiálu HP. Díly a spotřební materiál Pro tento produkt jsou k dispozici následující díly. Díly, u nichž je uvedena výměna svépomocí s označením Povinně, mají instalovat sami zákazníci, pokud nechtějí za výměnu platit servisním pracovníkům společnosti HP. V případě těchto dílů není v rámci záruky na produkty HP poskytována podpora na pracovišti zákazníka nebo podpora vrácení do skladu. Díly, u nichž je uvedena výměna svépomocí s označením Volitelně, mohou po dobu trvání záruční lhůty produktu na vaši žádost bezplatně nainstalovat servisní pracovníci společnosti HP. Položka Popis Výměna svépomocí Výrobní číslo Sada pro údržbu a fixační sada 110 V Náhradní fixační jednotka 110 V Povinně CE246A Sada pro údržbu a fixační sada 220 V Náhradní fixační jednotka 220 V Povinně CE247A Náplň zásobníku svorek HP Náhradní kazeta se svorkami Povinně C8091A Sada pro údržbu válce podavače dokumentů Náhradní válec podavače dokumentů Povinně L2718A Sada pro přenos obrazu Náhradní přenosový pás a přenosový válec Povinně CE249A Nádobka na odpadní toner Náhradní nádobka na odpadní toner Povinně CE265A Černá tonerová kazeta HP 652X LaserJet, vysokokapacitní výtěžnost Náhradní vysokokapacitní tonerová kazeta Povinně CF320X Černá tonerová kazeta HP 652A LaserJet, výtěžnost Azurová tonerová kazeta HP 652A LaserJet, výtěžnost Žlutá tonerová kazeta HP 652A LaserJet, výtěžnost Náhradní tonerová kazeta Povinně CF320A Náhradní tonerová kazeta Povinně CF321A Náhradní tonerová kazeta Povinně CF322A 30 Kapitola 3 Náhradní díly, spotřební materiál a příslušenství CSWW

43 Položka Popis Výměna svépomocí Výrobní číslo Purpurová tonerová kazeta HP 652A LaserJet, výtěžnost Zásobník pro tisk na pohlednice HP LaserJet Náhradní tonerová kazeta Povinně CF323A Náhradní zásobník pro tisk na pohlednice Povinně CC497A Příslušenství Položka Popis Číslo dílu Zásobník na 500 listů papíru Vstupní zásobník CZ261 Podavač papíru s podstavcem na 500 listů Vstupní zásobník a úložná skříňka CZ262 Velkokapacitní vstupní podavač na 2 x 500 listů a 1500 listů a stojan Podavač na 2500 listů CZ263 Schránka se sešívačkou se třemi přihrádkami na 900 listů Schránka se sešívačkou CZ264 Analogové faxové příslušenství HP LaserJet MFP 500 analogový fax, CC487A Zásobník pro tisk na pohlednice HP LaserJet Vložka zásobníku pro tisk na malý formát papíru CC497A Tiskový server HP Jetdirect 2800w NFC a příslušenství pro přímý bezdrátový přístup Příslušenství pro přímý bezdrátový přístup pro dotykový tisk z mobilních zařízení J8029A CSWW Objednání náhradních dílů, příslušenství a spotřebního materiálu 31

44 Výměna tonerových kazet Produkt používá čtyři barvy a pro každou z nich má zvláštní tonerovou kazetu: azurovou (C), purpurovou (M), žlutou (Y) a černou (K). Tonerové kazety jsou umístěny na vnitřní straně předních dvířek. Tento produkt signalizuje nízkou hladinu toneru v kazetě. Skutečná výdrž tiskové kazety se může lišit. Zatím není nutné tonerovou kazetu měnit. Doporučujeme mít k dispozici náhradní tiskovou kazetu pro případ, kdy už by kvalita tisku nebyla přijatelná. Na následujícím obrázku jsou zobrazeny komponenty tonerové kazety Plastový kryt 2 Zobrazovací válec 3 Paměťový čip UPOZORNĚNÍ: Pokud toner zašpiní oděv, otřete jej suchým hadříkem a vyperte ve studené vodě. Horká voda by způsobila zapuštění toneru do tkaniny. POZNÁMKA: Informace o recyklaci použitých tonerových kazet najdete na krabici od toneru. 32 Kapitola 3 Náhradní díly, spotřební materiál a příslušenství CSWW

45 M C M C 1. Otevřete přední dvířka. Y M Y C K K 2. Uchopte páčku použité tonerové kazety a zatažením ji vyjměte. Y M Y C K K K 3. Vyjměte novou tonerovou kazetu z ochranného obalu. K CSWW Výměna tonerových kazet 33

46 4. Tonerovou kazetu chyťte za obě strany a 5krát až 6krát s ní zatřeste. K 5. Sejměte ochranný kryt z tonerové kazety. K 34 Kapitola 3 Náhradní díly, spotřební materiál a příslušenství CSWW

47 M C M C 6. Zarovnejte tonerovou kazetu se slotem a poté ji vložte do produktu. Y M Y C K K K 7. Zavřete přední dvířka. Y M Y C K K CSWW Výměna tonerových kazet 35

48 M C M C Výměna nádobky na odpadní toner Nádobku na odpadní toner vyměňte po zobrazení výzvy na ovládacím panelu. POZNÁMKA: Nádobka na odpadní toner je navržena na jednorázové použití. Nepokoušejte se nádobku na odpadní toner vyprazdňovat a opakovaně používat. Mohlo by to vést k rozprášení toneru uvnitř produktu, což by způsobilo snížení kvality tisku. Po použití vraťte nádobku na odpadní toner zástupci programu HP Planet Partners pro recyklaci. UPOZORNĚNÍ: Pokud toner zašpiní oděv, otřete jej suchým hadříkem a vyperte ve studené vodě. Horká voda by způsobila zapuštění toneru do tkaniny. 1. Otevřete přední dvířka. Y M Y C K K 2. Uchopte horní část nádobky na odpadní toner a vyjměte nádobku z produktu. Y M Y C K K 36 Kapitola 3 Náhradní díly, spotřební materiál a příslušenství CSWW

49 3. Nasaďte připojené víčko na otvor v horní části nádobky. 4. Vyjměte novou nádobku na odpadní toner z obalu. CSWW Výměna nádobky na odpadní toner 37

50 M C 5. Vložte spodní část nové nádobky do produktu a pak zatlačte na horní část nádobky, dokud nezaklapne. Y M Y C K K 6. Zavřete přední dvířka. POZNÁMKA: Pokud není nádobka na odpadní toner nainstalována správně, nelze přední dvířka dovřít. Y M Při recyklaci použité nádobky na odpadní toner postupujte podle pokynů přiložených k nové nádobce. Y M C C K K 38 Kapitola 3 Náhradní díly, spotřební materiál a příslušenství CSWW

51 4 Tisk Tiskové úlohy (systém Windows) Tiskové úlohy (systém Mac OS X) Uložení tiskových úloh v produktu pro pozdější tisk Mobilní tisk Tisk z portu USB Další informace: Ve Spojených státech přejděte na stránku Mimo USA přejděte na stránky Vyberte zemi/oblast. Klikněte na možnost Řešení problémů. Zadejte název produktu a pak zvolte tlačítko Hledat. Kompletní podpora společnosti HP pro váš produkt zahrnuje následující informace: Instalace a konfigurace Osvojování a používání Řešení problémů Stahování aktualizací softwaru Účast ve fórech podpory Vyhledání informací o záruce a předpisech CSWW 39

52 Tiskové úlohy (systém Windows) Tisk (Windows) Následující postup popisuje základní proces tisku v systému Windows. 1. Vyberte ze softwarového programu možnost Tisk. 2. V seznamu tiskáren vyberte produkt. Nastavení změníte tak, že kliknutím nebo klepnutím na tlačítko Vlastnosti nebo Předvolby spustíte ovladač tisku. POZNÁMKA: Název tlačítka se v různých softwarových programech liší. 3. Pro konfiguraci dostupných možností klikněte nebo klepněte na karty v ovladači tisku. Například orientaci papíru změníte na kartě Úpravy a zdroj papíru, typ papíru, formát papíru a kvalitu tisku změníte na kartě Papír/Kvalita. 4. Pro návrat do dialogového okna Tisk klikněte nebo klepněte na tlačítko OK. Na obrazovce vyberte počet výtisků k vytištění. 5. Pro tisk úlohy klikněte nebo klepněte na tlačítko OK. 40 Kapitola 4 Tisk CSWW

53 Automatický tisk na obě strany (Windows) Tento postup použijte u produktů s nainstalovanou automatickou jednotkou pro oboustranný tisk. Pokud na produktu není nainstalována automatická jednotka pro oboustranný tisk nebo pokud chcete tisknout na typy papíru, které jednotka pro oboustranný tisk nepodporuje, lze na obě strany tisknout ručně. 1. Vyberte ze softwarového programu možnost Tisk. 2. Vyberte produkt ze seznamu tiskáren a kliknutím nebo klepnutím na tlačítko Vlastnosti nebo Předvolby spusťte ovladač tisku. POZNÁMKA: Název tlačítka se v různých softwarových programech liší. 3. Klikněte nebo klepněte na kartu Úpravy. 4. Zaškrtněte políčko Tisk na obě strany. Kliknutím na tlačítko OK zavřete dialogové okno Vlastnosti dokumentu. 5. V dialogovém okně Tisk klikněte na tlačítko OK, tím úlohu vytisknete. Ruční oboustranný tisk (Windows) Tento postup použijte u produktů, na kterých není nainstalována automatická jednotka pro oboustranný tisk, nebo pro tisk na papír, který jednotka pro oboustranný tisk nepodporuje. 1. Vyberte ze softwarového programu možnost Tisk. 2. Vyberte produkt ze seznamu tiskáren a kliknutím nebo klepnutím na tlačítko Vlastnosti nebo Předvolby spusťte ovladač tisku. POZNÁMKA: Název tlačítka se v různých softwarových programech liší. 3. Klikněte nebo klepněte na kartu Dokončování. 4. Zaškrtněte políčko Tisk na obě strany (ručně). Klepnutím na tlačítko OK vytiskněte první stranu úlohy. 5. Vyjměte potištěné papíry z výstupní přihrádky a vložte je do Zásobníku Pokud se zobrazí výzva, pokračujte stisknutím příslušného tlačítka na ovládacím panelu. CSWW Tiskové úlohy (systém Windows) 41

54 Tisk více stránek na list (Windows) 1. Vyberte ze softwarového programu možnost Tisk. 2. Vyberte produkt ze seznamu tiskáren a kliknutím nebo klepnutím na tlačítko Vlastnosti nebo Předvolby spusťte ovladač tisku. POZNÁMKA: Název tlačítka se v různých softwarových programech liší. 3. Klikněte nebo klepněte na kartu Úpravy. 4. V rozevíracím seznamu Stránek na list vyberte počet stránek, které se mají tisknout na jeden list. 5. Vyberte správné možnosti Tisknout okraje stránky, Pořadí stránek a Orientace. Kliknutím na tlačítko OK zavřete dialogové okno Vlastnosti dokumentu. 6. V dialogovém okně Tisk klikněte na tlačítko OK, tím úlohu vytisknete. Výběr typu papíru (Windows) 1. Vyberte ze softwarového programu možnost Tisk. 2. Vyberte produkt ze seznamu tiskáren a kliknutím nebo klepnutím na tlačítko Vlastnosti nebo Předvolby spusťte ovladač tisku. POZNÁMKA: Název tlačítka se v různých softwarových programech liší. 3. Klikněte nebo klepněte na kartu Papír/Kvalita. 4. V rozevíracím seznamu Typ papíru klikněte na možnost Další Rozbalte seznam Typ: možnosti. 6. Rozbalte kategorii typů papíru, která nejlépe popisuje daný papír. 7. Vyberte možnost odpovídající typu papíru, který používáte, a klikněte na tlačítko OK. 8. Kliknutím na tlačítko OK zavřete dialogové okno Vlastnosti dokumentu. V dialogovém okně Tisk klikněte na tlačítko OK, tím úlohu vytisknete. Pokud je zásobník potřeba nakonfigurovat, na ovládacím panelu produktu se zobrazí zpráva o konfiguraci zásobníků. 9. Vložte do zásobníku papír zadaného typu a formátu a pak zásobník zavřete. 10. Stisknutím tlačítka OK přijměte zjištěný formát a typ nebo stiskněte tlačítko Upravit a zvolte jiný formát nebo typ papíru. 11. Zvolte správný typ a formát a stiskněte tlačítko OK. Další tiskové úlohy Ve Spojených státech přejděte na stránku Mimo USA přejděte na stránky Vyberte zemi/oblast. Klikněte na možnost Řešení problémů. Zadejte název produktu a pak zvolte tlačítko Hledat. Jsou k dispozici pokyny pro provedení konkrétních tiskových úloh, např: 42 Kapitola 4 Tisk CSWW

55 Vytvoření a používání zástupců nebo předvoleb tisku Výběr formátu papíru nebo použití vlastního formátu papíru Výběr orientace stránky Vytvoření brožury Přizpůsobení dokumentu podle konkrétního formátu papíru Tisk první nebo poslední stránky dokumentu na jiný papír Tisk vodoznaků na dokument CSWW Tiskové úlohy (systém Windows) 43

56 Tiskové úlohy (systém Mac OS X) Tisk (systém Mac OS X) Následující postup popisuje základní proces tisku v systému Mac OS X. 1. Klikněte na nabídku File (Soubor) a možnost Print (Tisk). 2. V nabídce Printer (Tiskárna) vyberte produkt. 3. Otevřete rozevírací seznam nabídek nebo klikněte na možnost Show Details (Zobrazit podrobnosti) a vyberte jiné nabídky pro úpravu nastavení tisku. 4. Klikněte na tlačítko Print (Tisk). Automatický oboustranný tisk (Mac OS X) POZNÁMKA: Funkce je dostupná po instalaci tiskového ovladače HP. Pokud používáte funkci AirPrint, nemusí být dostupná. 1. Klikněte na nabídku File (Soubor) a možnost Print (Tisk). 2. V nabídce Printer (Tiskárna) vyberte produkt. 3. Otevřete rozevírací seznam nabídky nebo klikněte na položku Show Details (Zobrazit podrobnosti) a na nabídku Layout (Rozložení). 4. Vyberte nastavení vazby z rozevíracího seznamu Two-Sided (Oboustranný). 5. Klikněte na tlačítko Print (Tisk). Ruční oboustranný tisk (Mac OS X) POZNÁMKA: Funkce je dostupná po instalaci tiskového ovladače HP. Pokud používáte funkci AirPrint, nemusí být dostupná. 1. Klikněte na nabídku File (Soubor) a možnost Print (Tisk). 2. V nabídce Printer (Tiskárna) vyberte tento produkt. 3. Otevřete rozevírací seznam nabídek nebo klikněte na položku Show Details (Zobrazit podrobnosti) a na nabídku Manual Duplex (Ruční oboustranný tisk). 4. Klikněte na pole Manual Duplex (Ruční oboustranný tisk) a vyberte nastavení vazby. 5. Klikněte na tlačítko Print (Tisk). 6. Přejděte k produktu a ze zásobníku 1 vyjměte veškerý nepotištěný papír. 7. Z výstupní přihrádky vyjměte stoh potištěných papírů a vložte jej potištěnou stranou dolů do vstupního zásobníku. 8. Pokud se zobrazí výzva, pokračujte stisknutím příslušného tlačítka na ovládacím panelu. 44 Kapitola 4 Tisk CSWW

57 Tisk více stránek na list (Mac OS X) 1. Klikněte na nabídku File (Soubor) a možnost Print (Tisk). 2. V nabídce Printer (Tiskárna) vyberte produkt. 3. Otevřete rozevírací seznam nabídky nebo klikněte na položku Show Details (Zobrazit podrobnosti) a na nabídku Layout (Rozložení). 4. V rozevíracím seznamu Pages per Sheet (Počet stránek na list) vyberte, kolik stránek se má tisknout na jeden list. 5. V oblasti Layout Direction (Směr rozložení) vyberte pořadí a umístění stránek na listu. 6. V nabídce Borders (Okraje) vyberte typ okrajů, které se mají kolem jednotlivých stránek listu vytisknout. 7. Klikněte na tlačítko Print (Tisk). Výběr typu papíru (Mac OS X) 1. Klikněte na nabídku File (Soubor) a možnost Print (Tisk). 2. V nabídce Printer (Tiskárna) vyberte produkt. 3. Otevřete rozevírací seznam nabídky nebo klikněte na položku Show Details (Zobrazit podrobnosti) a na nabídku Finishing (Úpravy). 4. Vyberte typ z rozevíracího seznamu Media-type (Typ média). 5. Klikněte na tlačítko Print (Tisk). Další tiskové úlohy Ve Spojených státech přejděte na stránku Mimo USA přejděte na stránky Vyberte zemi/oblast. Klikněte na možnost Řešení problémů. Zadejte název produktu a pak zvolte tlačítko Hledat. Jsou k dispozici pokyny pro provedení konkrétních tiskových úloh, např: Vytvoření a používání zástupců nebo předvoleb tisku Výběr formátu papíru nebo použití vlastního formátu papíru Výběr orientace stránky Vytvoření brožury Přizpůsobení dokumentu podle konkrétního formátu papíru Tisk první nebo poslední stránky dokumentu na jiný papír Tisk vodoznaků na dokument CSWW Tiskové úlohy (systém Mac OS X) 45

58 Uložení tiskových úloh v produktu pro pozdější tisk Vytvoření uložené úlohy (Windows) Vytvoření uložené úlohy (Mac OS X) Tisk uložené úlohy Odstranění uložené úlohy Vytvoření uložené úlohy (Windows) Úlohy lze v zařízení ukládat, takže je můžete kdykoli vytisknout. POZNÁMKA: stejné. Váš tiskový ovladač se může lišit od zde uvedeného ovladače, příslušné kroky by ale měly být 1. Vyberte ze softwarového programu možnost Tisk. 2. Vyberte produkt ze seznamu tiskáren a poté vyberte položky Vlastnosti nebo Předvolby (název se v různých softwarových programech liší). 3. Klikněte na kartu Uložení úlohy. 46 Kapitola 4 Tisk CSWW

59 4. Vyberte možnost Režim uložení úlohy. Kontrola a přidržení: Vytiskněte kopii úlohy a udělejte na ni korektoru, pak vytiskněte další kopie. Osobní úloha: Úloha se nevytiskne, dokud si nevyžádáte její tisk na ovládacím panelu produktu. Pro tento režim uložení tiskových úloh můžete vybrat možnost Změnit úlohu na soukromou/zabezpečenou. Pokud přiřadíte osobní identifikační číslo (PIN) k úloze, musíte zadat požadované číslo PIN na ovládacím panelu. Pokud byla úloha zašifrována, je nutné zadat příslušné heslo na ovládacím panelu. Rychlá kopie: Vytiskne se požadovaný počet kopií úlohy a kopie úlohy se uloží v paměti produktu. Bude ji tak možné vytisknout později. Uložená úloha: Úloha se uloží v produktu a ostatní uživatelé budou mít možnost úlohu kdykoli vytisknout. Pro tento režim uložení tiskových úloh můžete vybrat možnost Změnit úlohu na soukromou/ zabezpečenou. Pokud bude mít úloha přiřazeno osobní identifikační číslo (PIN), bude při tisku úlohy potřeba zadat příslušné číslo PIN na ovládacím panelu. Pokud bude úloha zašifrována, bude při tisku úlohy potřeba zadat příslušné heslo na ovládacím panelu. 5. Chcete-li použít vlastní uživatelské jméno nebo název úlohy, klikněte na tlačítko Vlastní a zadejte uživatelské jméno nebo název úlohy. Vyberte, která možnost se má použít v případě, že některá jiná uložená úloha již má stejný název: Použít název úlohy + (1 99): Přidejte jedinečné číslo na konec názvu úlohy. Nahradit stávající soubor: Přepište stávající uloženou úlohu novou úlohou. 6. Kliknutím na tlačítko OK zavřete dialogové okno Vlastnosti dokumentu. V dialogovém okně Tisk klikněte na tlačítko OK, tím úlohu vytisknete. Vytvoření uložené úlohy (Mac OS X) Úlohy lze v zařízení ukládat, takže je můžete kdykoli vytisknout. 1. Klikněte na nabídku Soubor a možnost Tisk. 2. V nabídce Printer (Tiskárna) vyberte produkt. 3. V tiskovém ovladači se standardně zobrazuje nabídka Kopie a stránky. Otevřete rozevírací seznam nabídky a poté klikněte na položku Uložení úlohy. CSWW Uložení tiskových úloh v produktu pro pozdější tisk 47
