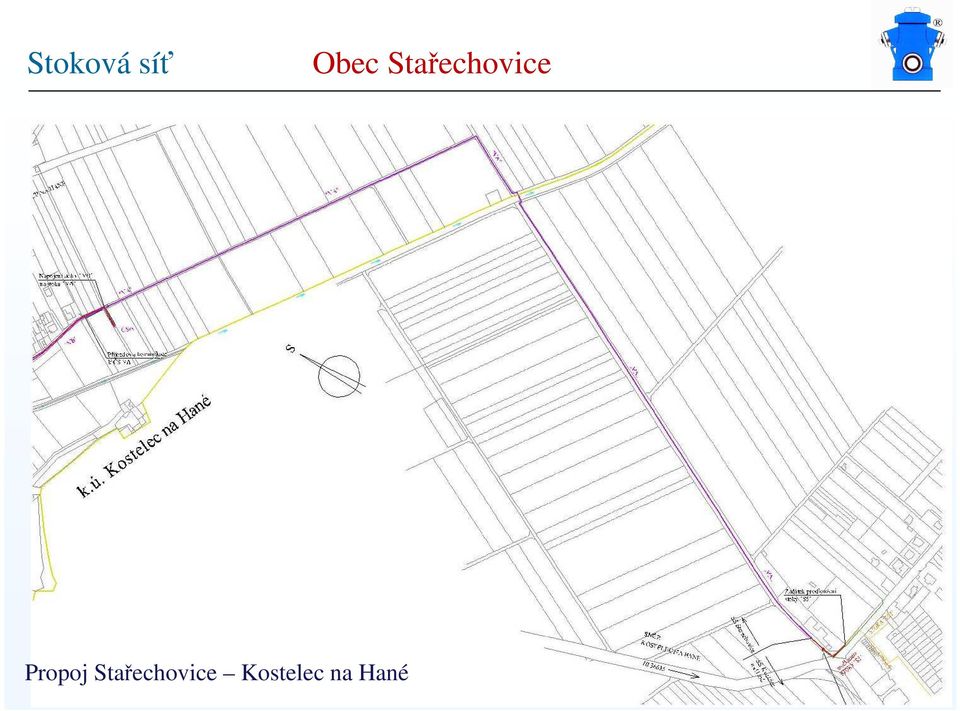

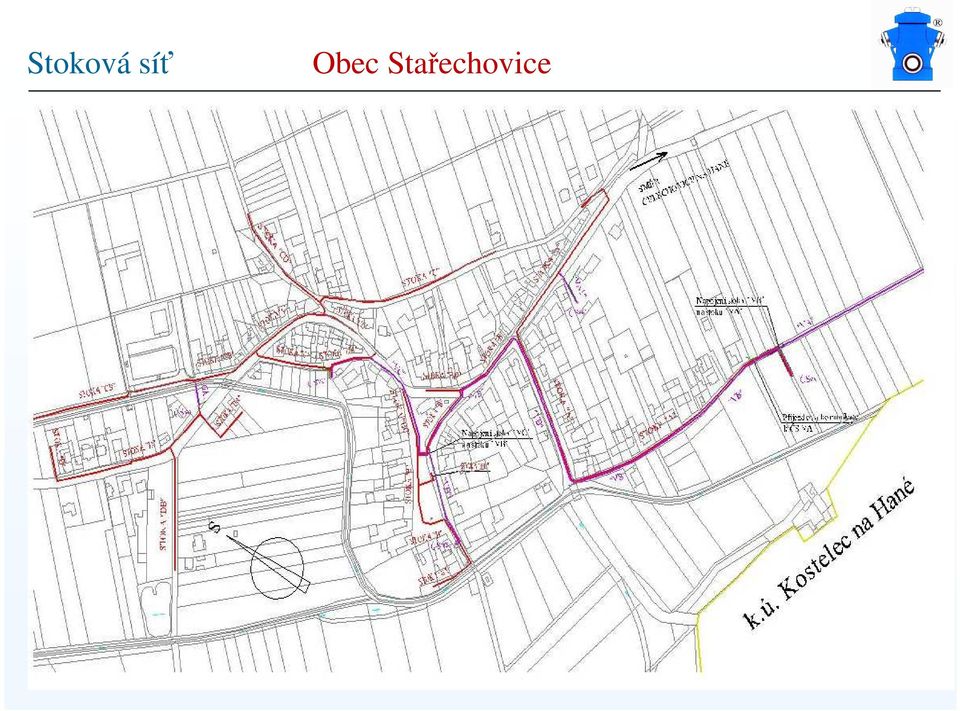

3 Obec Stařechovice Propoj Stařechovice Kostelec na Hané

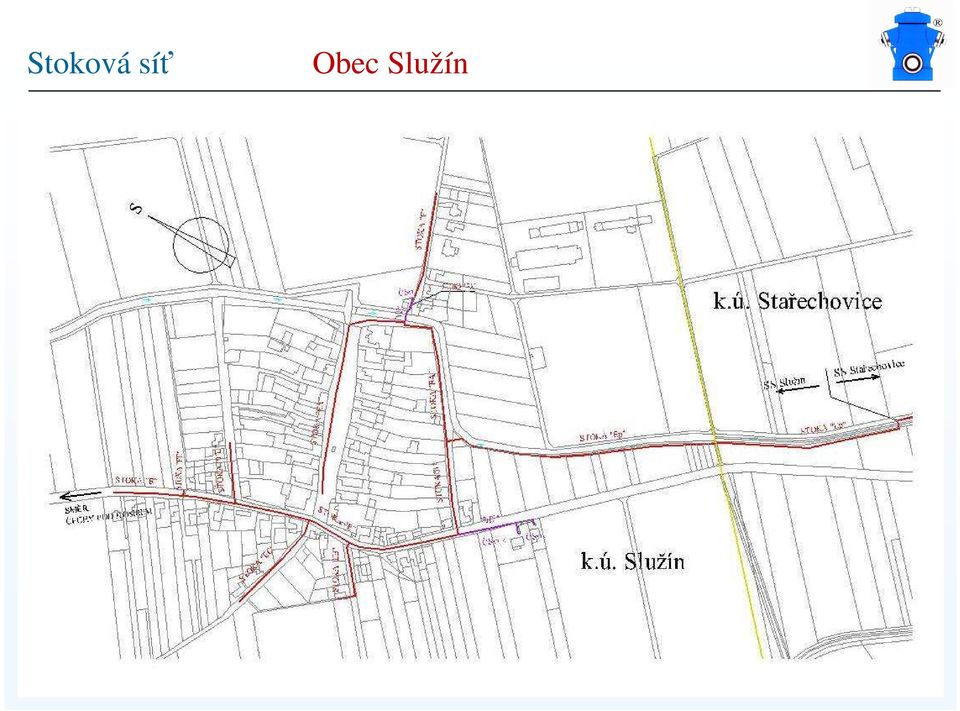

4 Obec Služín

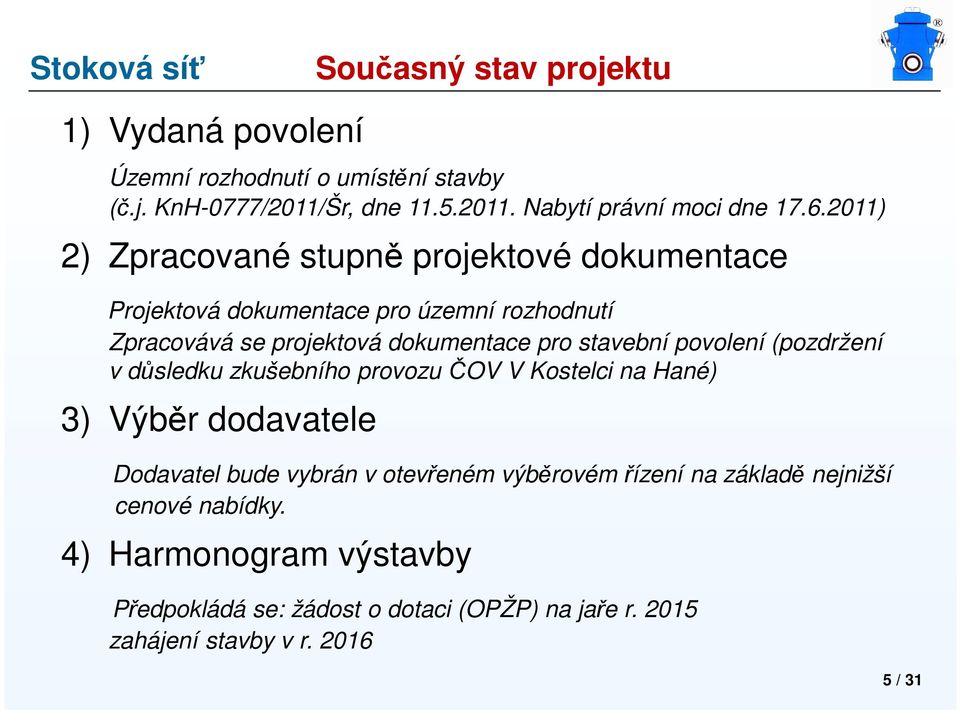

5 Současný stav projektu 1) Vydaná povolení Územní rozhodnutí o umístění stavby (č.j. KnH-0777/2011/Šr, dne Nabytí právní moci dne ) 2) Zpracované stupně projektové dokumentace Projektová dokumentace pro územní rozhodnutí Zpracovává se projektová dokumentace pro stavební povolení (pozdržení v důsledku zkušebního provozu ČOV V Kostelci na Hané) 3) Výběr dodavatele Dodavatel bude vybrán v otevřeném výběrovém řízení na základě nejnižší cenové nabídky. 4) Harmonogram výstavby Předpokládá se: žádost o dotaci (OPŽP) na jaře r zahájení stavby v r / 31

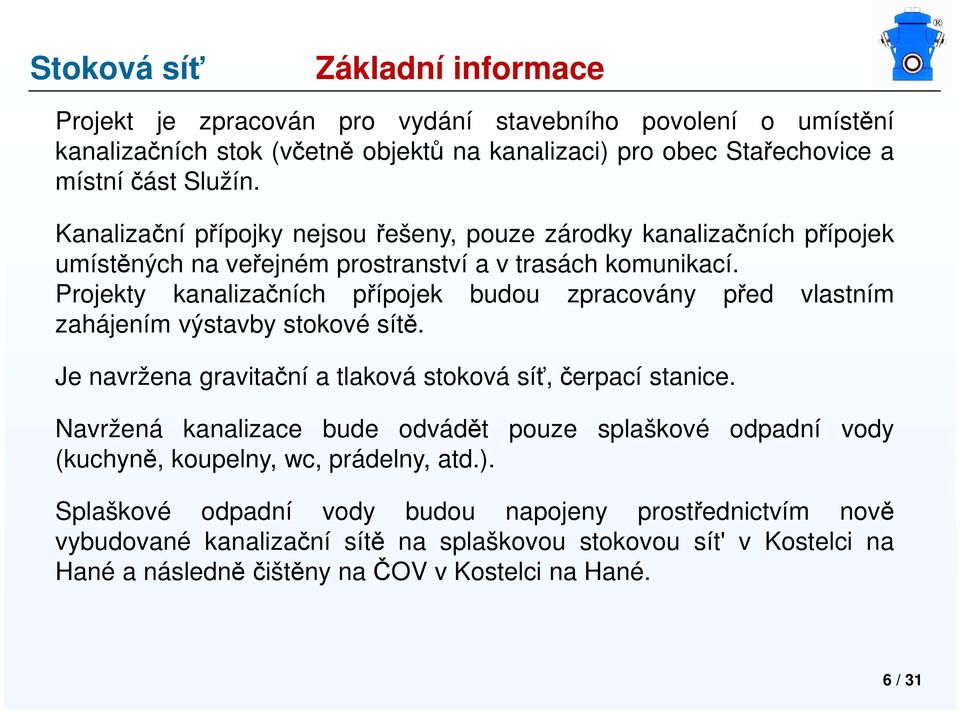

6 Základní informace Projekt je zpracován pro vydání stavebního povolení o umístění kanalizačních stok (včetně objektů na kanalizaci) pro obec Stařechovice a místní část Služín. Kanalizační přípojky nejsou řešeny, pouze zárodky kanalizačních přípojek umístěných na veřejném prostranství a v trasách komunikací. Projekty kanalizačních přípojek budou zpracovány před vlastním zahájením výstavby stokové sítě. Je navržena gravitační a tlaková stoková síť, čerpací stanice. Navržená kanalizace bude odvádět pouze splaškové odpadní vody (kuchyně, koupelny, wc, prádelny, atd.). Splaškové odpadní vody budou napojeny prostřednictvím nově vybudované kanalizační sítě na splaškovou stokovou sít' v Kostelci na Hané a následněčištěny načov v Kostelci na Hané. 6 / 31

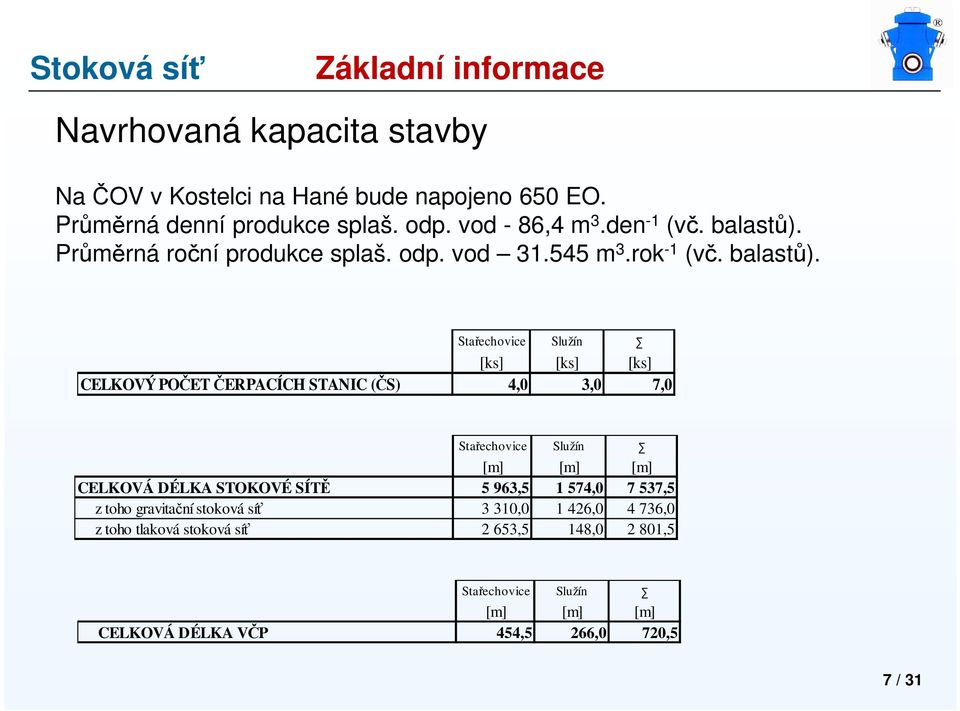

7 Základní informace Navrhovaná kapacita stavby Na ČOV v Kostelci na Hané bude napojeno 650 EO. Průměrná denní produkce splaš. odp. vod - 86,4 m 3.den -1 (vč. balastů). Průměrná roční produkce splaš. odp. vod m 3.rok -1 (vč. balastů). Stařechovice Služín [ks] [ks] [ks] CELKOVÝ POČET ČERPACÍCH STANIC (ČS) 4,0 3,0 7,0 Stařechovice Služín [m] [m] [m] CELKOVÁ DÉLKA STOKOVÉ SÍTĚ 5 963, , ,5 z toho gravitační stoková síť 3 310, , ,0 z toho tlaková stoková síť 2 653,5 148, ,5 CELKOVÁ DÉLKA VČP Stařechovice Služín [m] [m] [m] 454,5 266,0 720,5 7 / 31

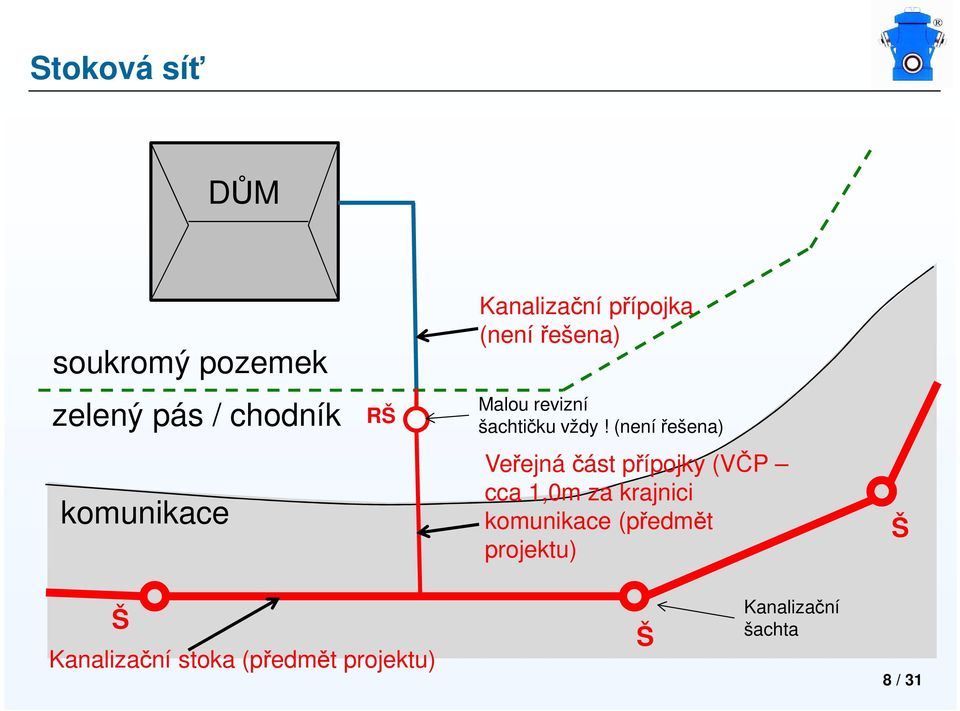

8 DŮM soukromý pozemek Kanalizační přípojka (není řešena) zelený pás / chodník RŠ Malou revizní šachtičku vždy! (není řešena) komunikace Veřejná část přípojky (VČP cca 1,0m za krajnici komunikace (předmět projektu) Š Š Kanalizační stoka (předmět projektu) Š Kanalizační šachta 8 / 31

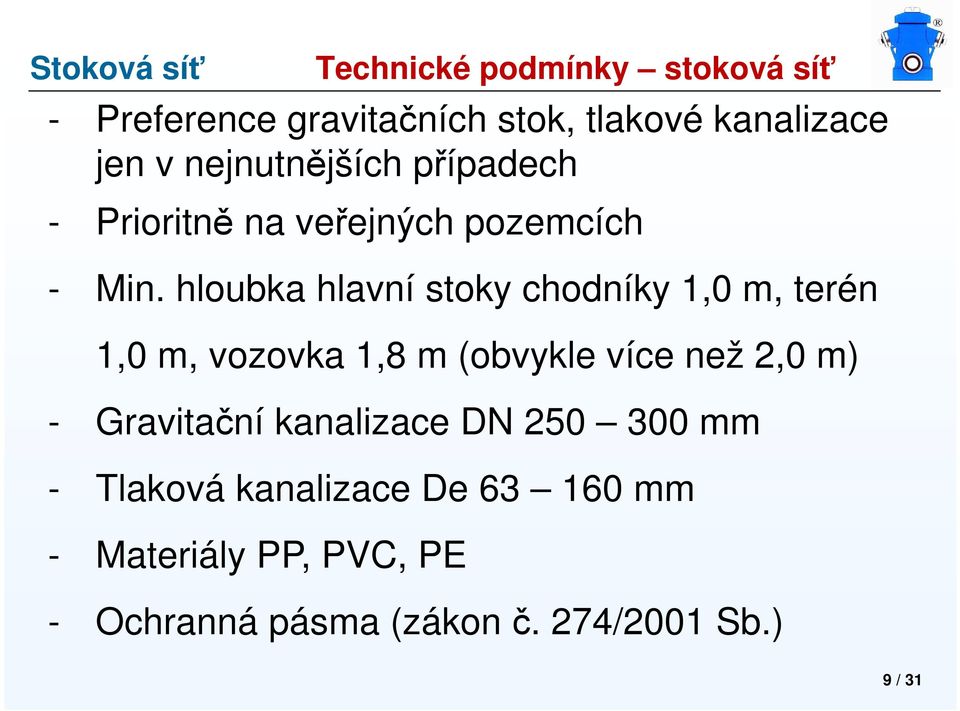

9 Technické podmínky stoková síť - Preference gravitačních stok, tlakové kanalizace jen v nejnutnějších případech - Prioritně na veřejných pozemcích - Min. hloubka hlavní stoky chodníky 1,0 m, terén 1,0 m, vozovka 1,8 m (obvykle více než 2,0 m) - Gravitační kanalizace DN mm - Tlaková kanalizace De mm - Materiály PP, PVC, PE - Ochranná pásma (zákon č. 274/2001 Sb.) 9 / 31

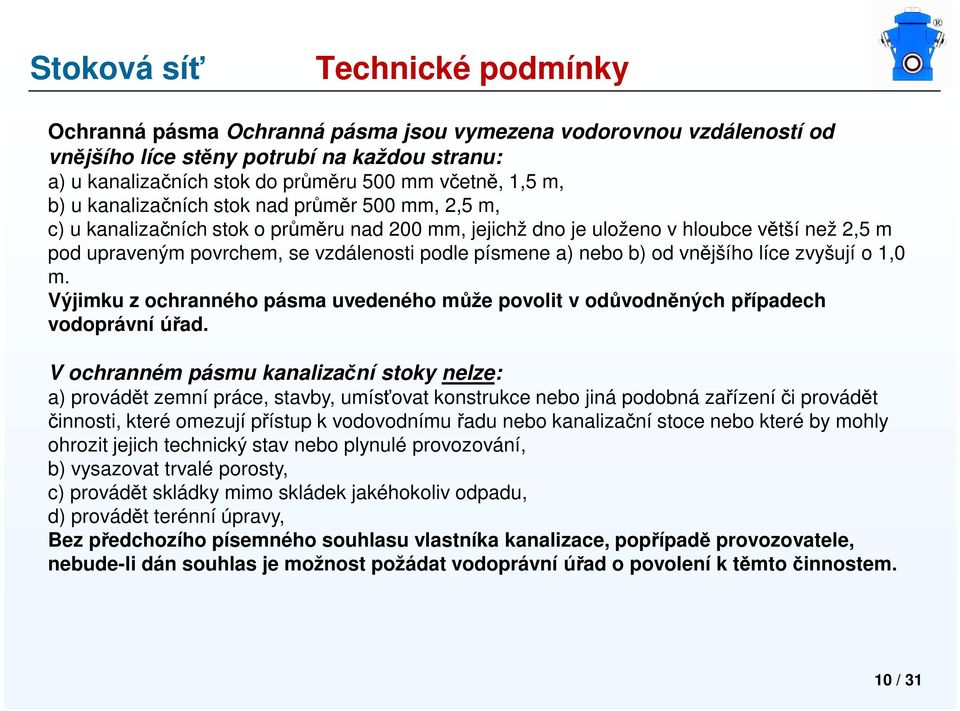

10 Technické podmínky Ochranná pásma Ochranná pásma jsou vymezena vodorovnou vzdáleností od vnějšího líce stěny potrubí na každou stranu: a) u kanalizačních stok do průměru 500 mm včetně, 1,5 m, b) u kanalizačních stok nad průměr 500 mm, 2,5 m, c) u kanalizačních stok o průměru nad 200 mm, jejichž dno je uloženo v hloubce větší než 2,5 m pod upraveným povrchem, se vzdálenosti podle písmene a) nebo b) od vnějšího líce zvyšují o 1,0 m. Výjimku z ochranného pásma uvedeného může povolit v odůvodněných případech vodoprávní úřad. V ochranném pásmu kanalizační stoky nelze: a) provádět zemní práce, stavby, umísťovat konstrukce nebo jiná podobná zařízení či provádět činnosti, které omezují přístup k vodovodnímu řadu nebo kanalizační stoce nebo které by mohly ohrozit jejich technický stav nebo plynulé provozování, b) vysazovat trvalé porosty, c) provádět skládky mimo skládek jakéhokoliv odpadu, d) provádět terénní úpravy, Bez předchozího písemného souhlasu vlastníka kanalizace, popřípadě provozovatele, nebude-li dán souhlas je možnost požádat vodoprávní úřad o povolení k těmto činnostem. 10 / 31

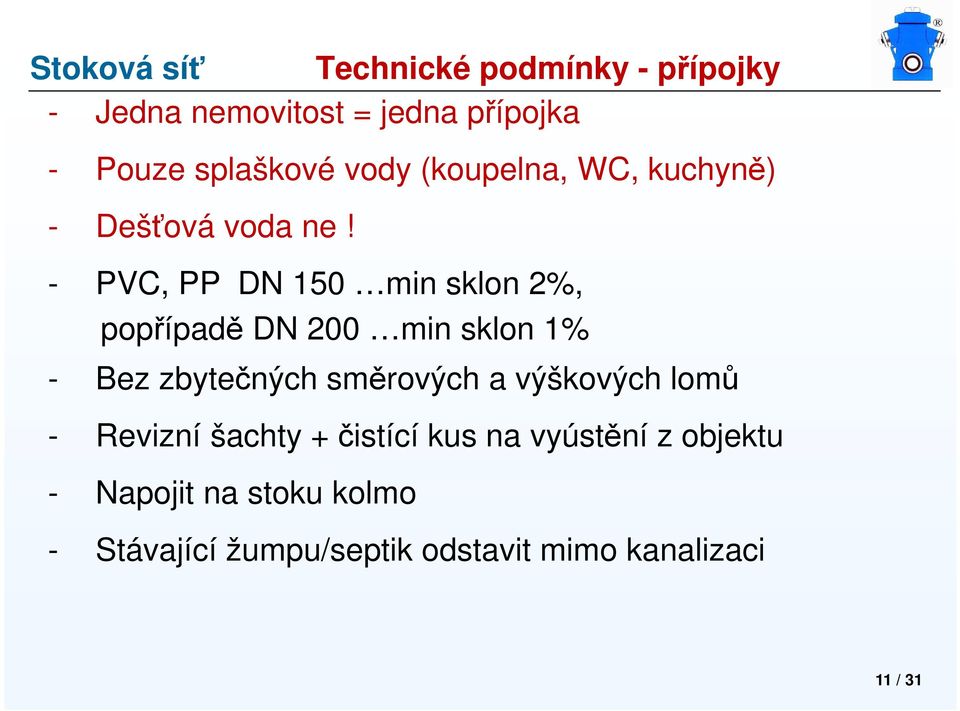

11 Technické podmínky - přípojky - Jedna nemovitost = jedna přípojka - Pouze splaškové vody (koupelna, WC, kuchyně) - Dešťová voda ne! - PVC, PP DN 150 min sklon 2%, popřípadě DN 200 min sklon 1% - Bez zbytečných směrových a výškových lomů - Revizní šachty + čistící kus na vyústění z objektu - Napojit na stoku kolmo - Stávající žumpu/septik odstavit mimo kanalizaci 11 / 31

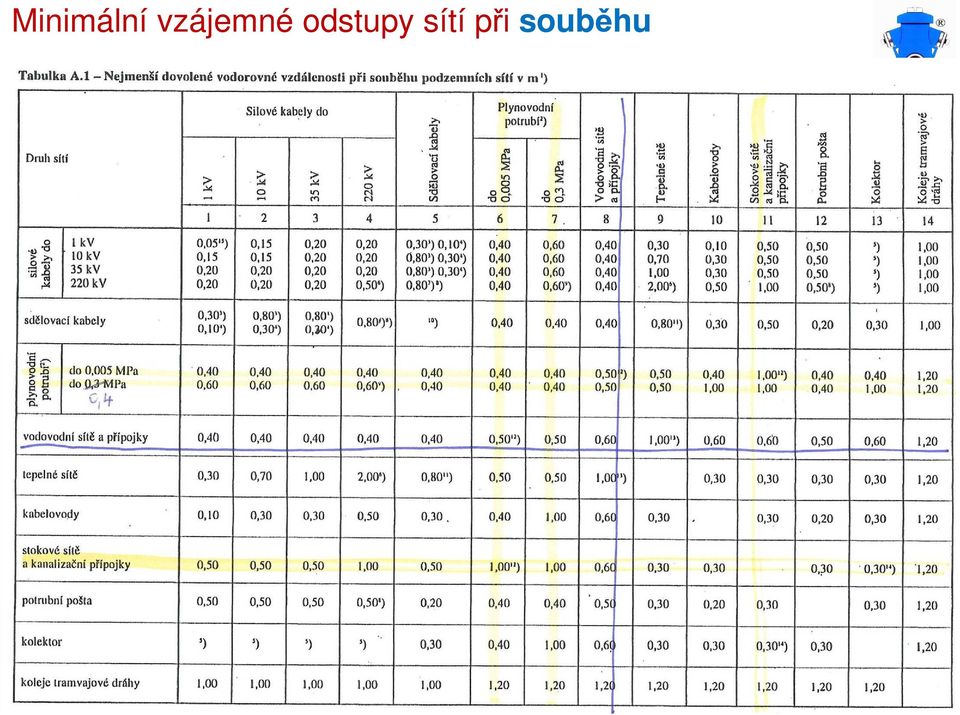

12 Minimální vzájemné odstupy sítí při souběhu

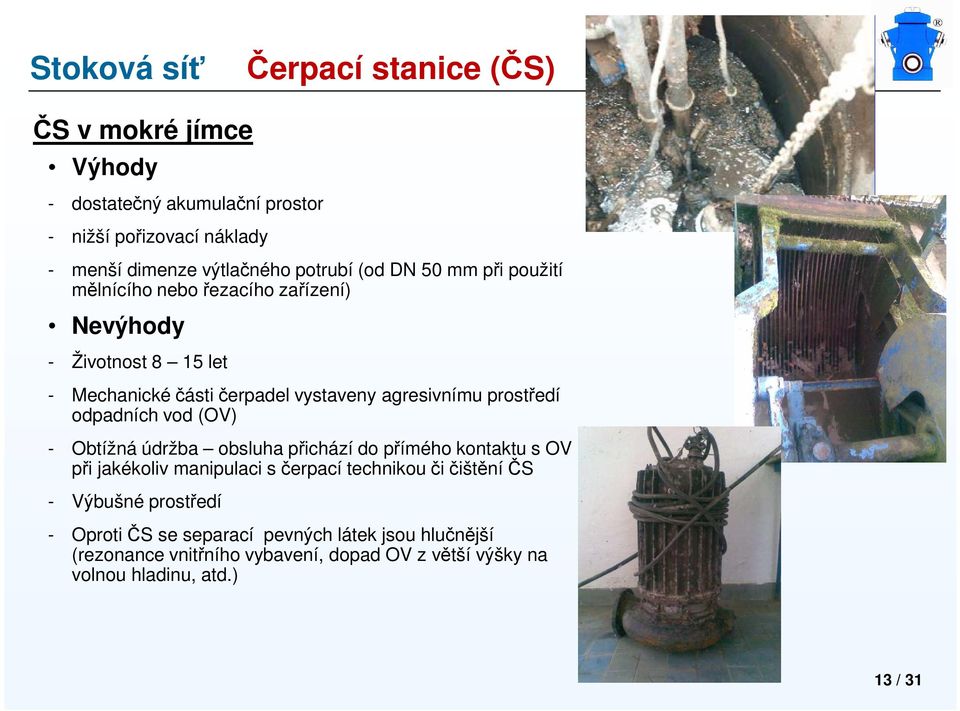

13 Čerpací stanice (ČS) ČS v mokré jímce Výhody - dostatečný akumulační prostor - nižší pořizovací náklady - menší dimenze výtlačného potrubí (od DN 50 mm při použití mělnícího nebo řezacího zařízení) Nevýhody - Životnost 8 15 let - Mechanické části čerpadel vystaveny agresivnímu prostředí odpadních vod (OV) - Obtížná údržba obsluha přichází do přímého kontaktu s OV při jakékoliv manipulaci s čerpací technikou či čištění ČS - Výbušné prostředí - Oproti ČS se separací pevných látek jsou hlučnější (rezonance vnitřního vybavení, dopad OV z větší výšky na volnou hladinu, atd.) 13 / 31

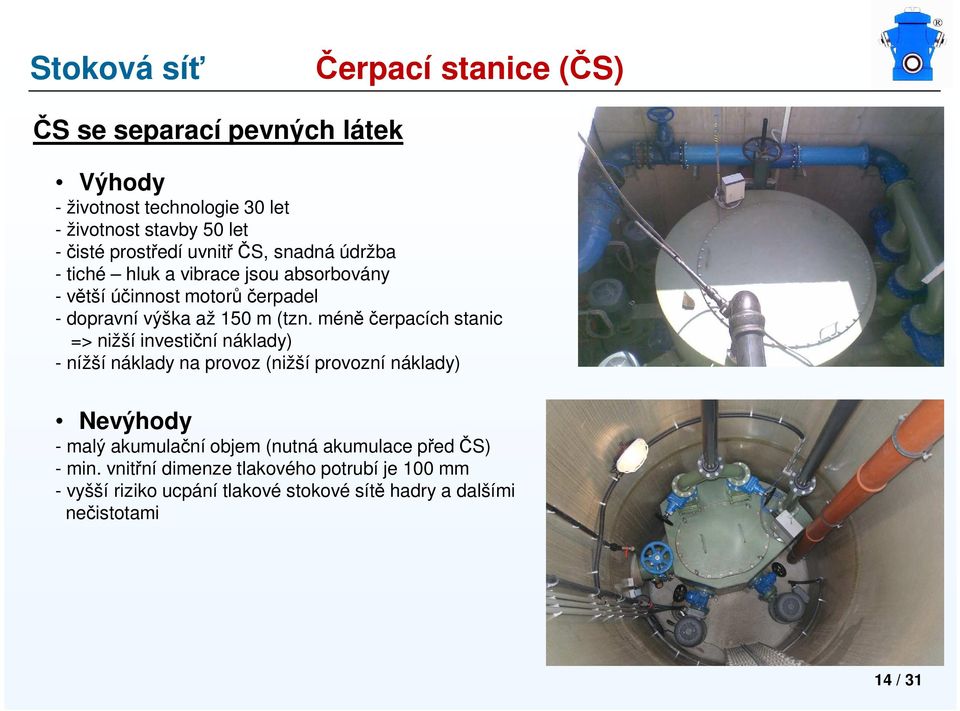

14 Čerpací stanice (ČS) ČS se separací pevných látek Výhody - životnost technologie 30 let - životnost stavby 50 let -čisté prostředí uvnitř ČS, snadná údržba - tiché hluk a vibrace jsou absorbovány - větší účinnost motorů čerpadel - dopravní výška až 150 m (tzn. méně čerpacích stanic => nižší investiční náklady) - nížší náklady na provoz (nižší provozní náklady) Nevýhody - malý akumulační objem (nutná akumulace před ČS) - min. vnitřní dimenze tlakového potrubí je 100 mm - vyšší riziko ucpání tlakové stokové sítě hadry a dalšími nečistotami 14 / 31

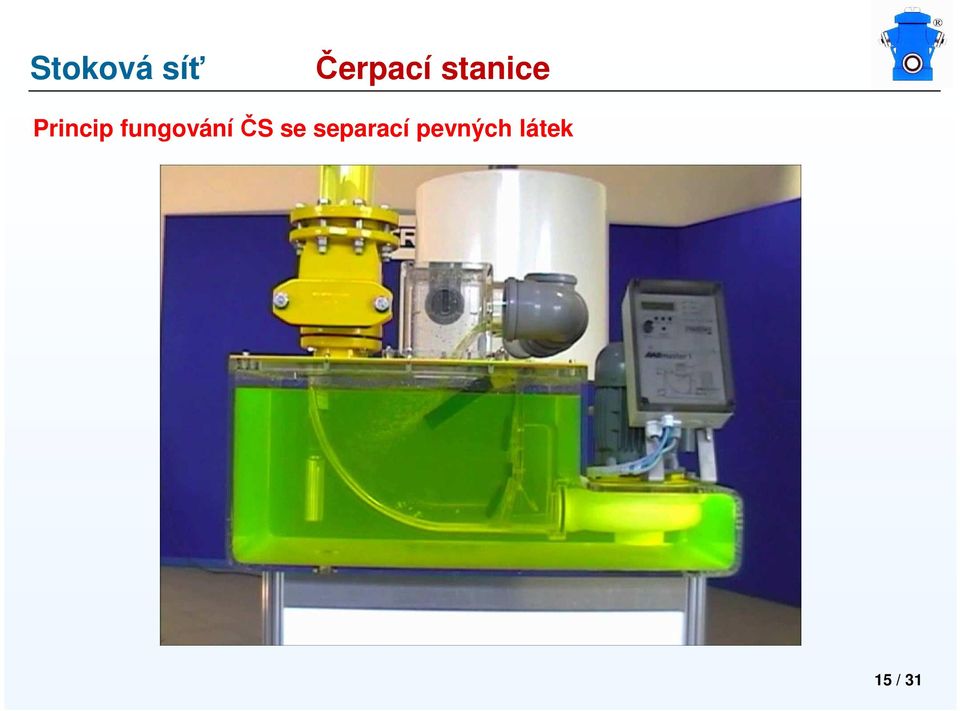

15 Čerpací stanice Princip fungování ČS se separací pevných látek 15 / 31

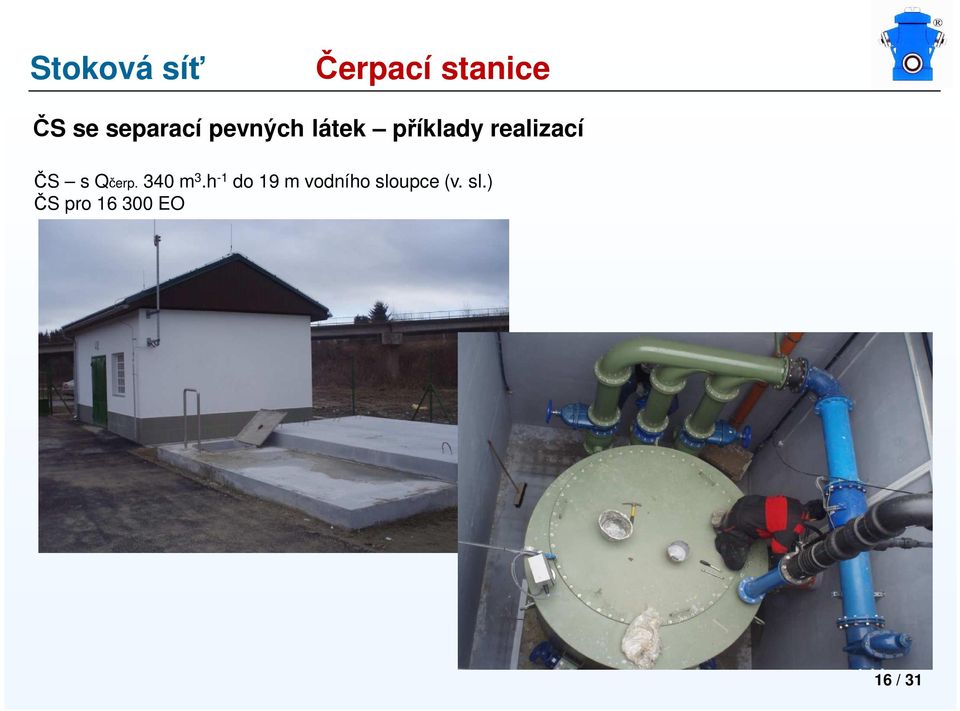

16 Čerpací stanice ČS se separací pevných látek příklady realizací ČS s Qčerp. 340 m 3.h -1 do 19 m vodního sloupce (v. sl.) ČS pro EO 16 / 31

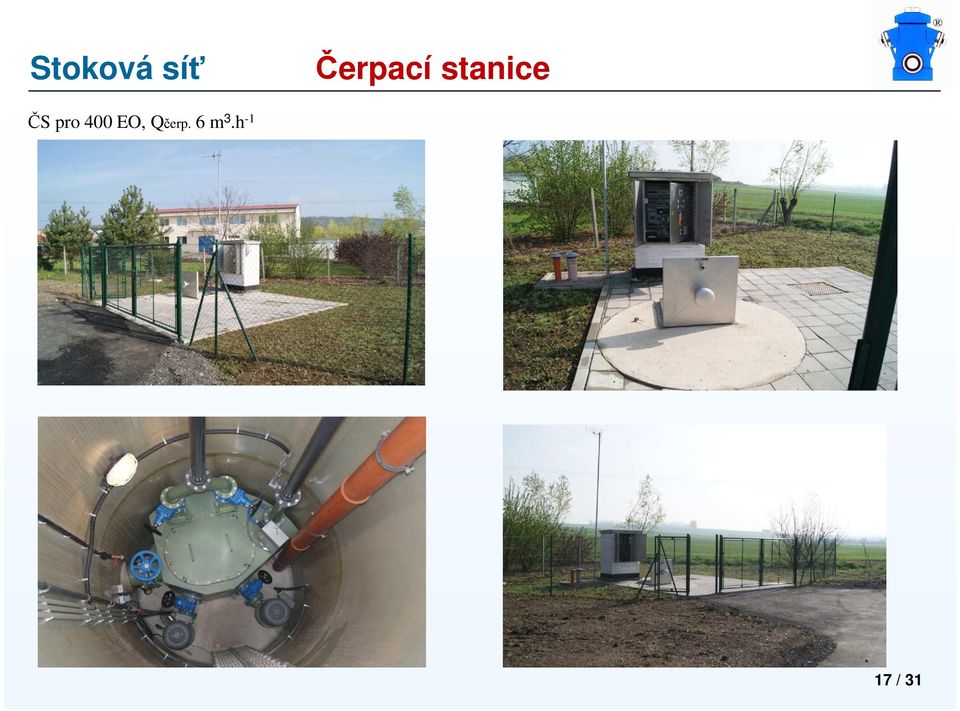

17 Čerpací stanice ČS pro 400 EO, Qčerp. 6 m 3.h / 31

18 Čerpací stanice ČS pro 200 EO, Qčerp. 4 m 3.h / 31

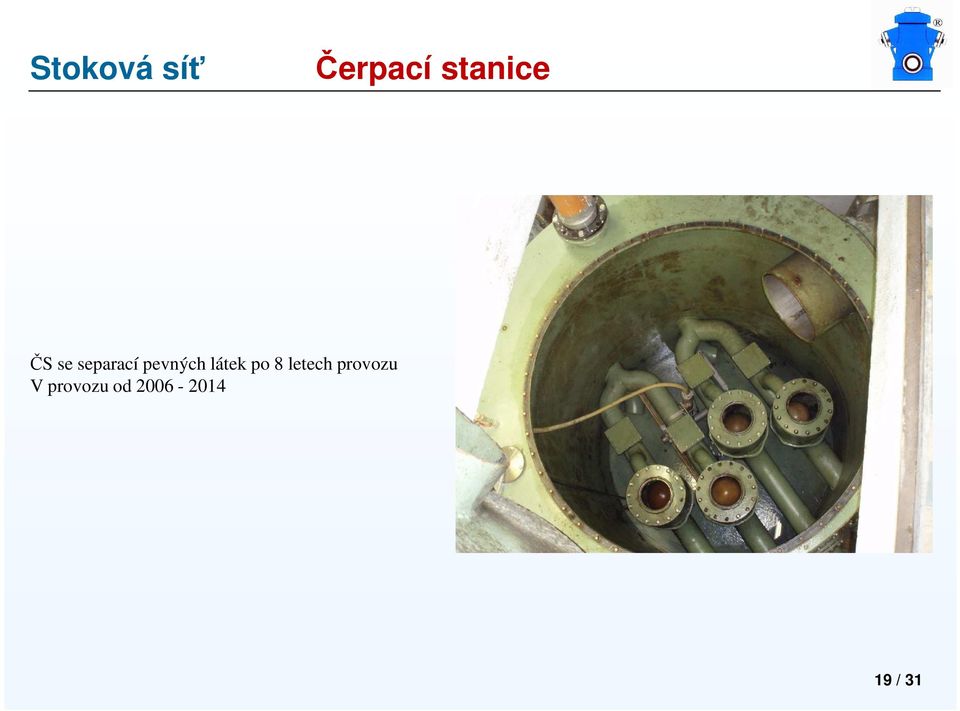

19 Čerpací stanice ČS se separací pevných látek po 8 letech provozu V provozu od / 31

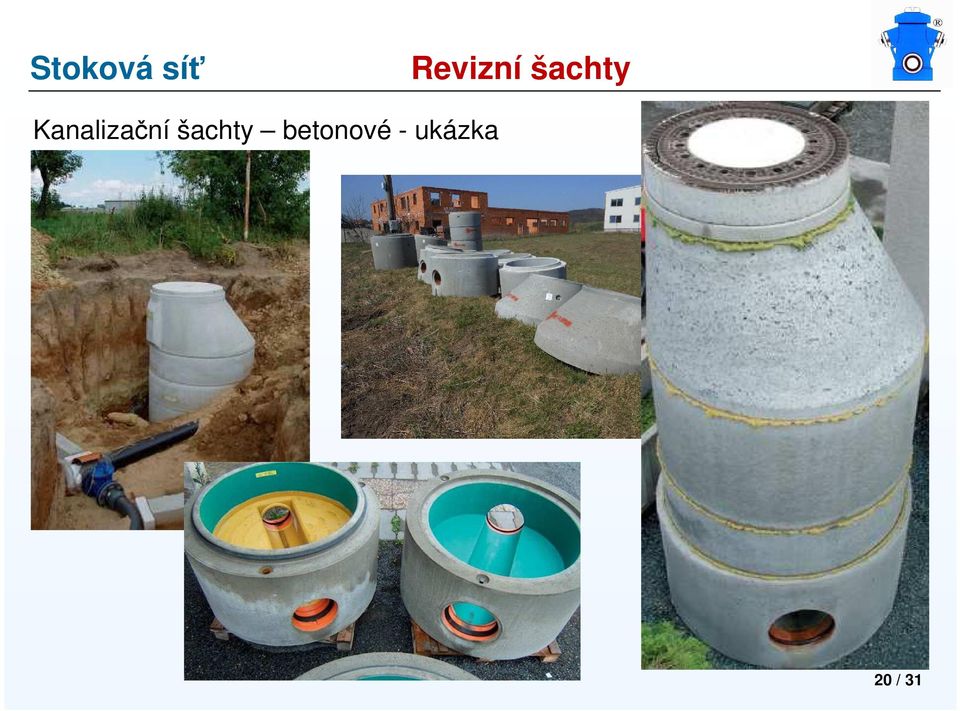

20 Revizní šachty Kanalizační šachty betonové - ukázka 20 / 31

21 Revizní šachty Kanalizační a přípojkové revizní šachty plastové ukázka 21 / 31

22 Poklopy Poklop třídy A 15 chodci a cyklisti Poklop třídy B 125 stání a parkování osobních vozidel Poklop třídy D 400 traktor, nákladní auta Obr. Poklop D400 v komunikaci na hlaní kanalizační stoce 22 / 31

23 Poklop A15 - přípojky Plast průměr 45 cm Bez otvorů těsnění proti zápachu Lícuje s povrchem do dlažby, nevadí při sekání trávy

24

25

26 45 cm α = cm

27 - Kanalizační přípojky ŠPATNĚ!!! Trasování DŮM RŠ 27 / 31

28 - Kanalizační přípojky Trasování DŮM SPRÁVNĚ RŠ α = 90 Napojit kolmo na stoku 28 / 31

29 - Kanalizační přípojky Trasování ŠPATNĚ!!! RŠ RŠ 29 / 31

30 - Kanalizační přípojky Trasování SPRÁVNĚ Jedna nemovitost = jedna přípojka RŠ 30 / 31

31 - Kanalizační přípojky ŠPATNĚ!!! Trasování DŮM ZAHRADNÍ DOMEK RŠ RŠ 31 / 31

32 - Kanalizační přípojky Trasování DŮM SPRÁVNĚ ZAHRADNÍ DOMEK Jedna nemovitost = jedna přípojka RŠ 32 / 31

33 - Kanalizační přípojky Upozornění - Povinnost připojení na veřejnou kanalizaci je dána zákonem, Zákon č. 274/2001 Sb., 3. - Domácí čistírny odpadních vod D ČOV Povinnost připojení na veřejnou kanalizaci je dána rozhodnutím vodoprávního úřadu o vypouštění odpadních vod do vod povrchových (zda ano, či ne) 33 / 31

34 Projednání přípojek - DOTAZNÍK DOTAZNÍK pro návrh splaškové kanalizační přípojky. Dotazník vyplní ti vlastníci nemovitostí nebo pozemků, kterých se týká: - Nová výstavba (nemovitost nebyla řešena v rámci územního řízení) - Plánovaná výstavba - Případná změna připojení oproti projektu k územnímu řízení - Možné komplikace napojení na hlavní stoku (např. pokud je nemovitost pod úrovní terénu než je vedena hlavní stoka, ) 34 / 31

35 Dotazník DOTAZNÍK PRO NÁVRH SPLAŠKOVÉ KANALIZACE V OBCI Stávající stav nemovitosti v odvedení odpadních vod (spaškových, dešťových) a možnost napojení na budoucí splaškovou kanalizaci 1. Obec: 2. Číslo popisné: 3. Číslo parcely (stavební parcela nemovitosti): 4. Majitel nemovitosti (nebo osoba jednající jménem majitele): 5. Telefon, mobil: Jste trvale bydlící? (po celý rok), uveďte počet osob: 8. Jste sezóně bydlící? (chalupáři), uveďte kolik dnů v roce a počet osob: 9. Máte žumpu (Ž)? (nemá odtok, vyváží se): 10. Máte septik (S)? (má přepad, většinou je komorový): 11. Máte domácí čistírnu odpadních vod (DČOV)? (s povolením k vypouštění odpadních vod): 12. Popis základových poměrů (vyplňte pokud je vám známo - uveďte možné komplikace např. skála, vysoká hladina podzemní vody, tekuté písky atd..): 13. Výškový rozdíl mezi úrovní komunikace a nemovitosti (vyplňte v případě, je-li nemovitost více než 1,0 m pod úrovní komunikace):

36 Dotazník

37 Financování Pozn.: barva čáry nesouvisí s financováním!!! DŮM Vždy hradí vlastník nemovitosti soukromý pozemek zelený pás silnice RŠ U dotací z OPŽP hradí obec, jinak vlastník 37 / 31

38 Financování přípojek Barva čáry v projektu nesouvisí s financováním přípojky Projekty přípojek hradí většinou obec/svazek obcí Rozsah veřejných částí přípojek financovaných z prostředků obce bude upřesněn po dokončení jednání s majiteli dotčených pozemků. Dle získaných informací bude rozhodnuto, v závislosti na ekonomických možnostech obce, jaký rozsah přípojky zainvestuje obec a jaký majitelé dotčených pozemků. Následně bude mezi majiteli nemovitostí a obcí uzavřena dohoda o způsobu výstavby kanalizační přípojky.
