2 Obsah 1 Bezpečnost K Vaší vlastní bezpečnosti Bezpečnost během provozu Použití podle určení Kvalifikace personálu Ochrana životního prostředí Záruka Uvedení do provozu Činnosti a kontroly, prováděné na pásové pile před uvedením do provozu Montáž stolu pily Připevnění pásové pily Schéma kotvících otvorů Připojení odsávání Elektrické připojení Technické údaje Obsluha Prvky pro obsluhu a zobrazení Napnutí pilového pásu Nastavení horního vodítka pilového pásu Změna rychlosti pilového pásu u HBS Vyklopení stolu pily Údržba Údržba Náhradní díly Výkres náhradních dílů HBS Seznam náhradních dílů HBS Výkres náhradních dílů HBS Seznam náhradních dílů HBS Schéma zapojení ES - Prohlášení o shodě Strana 2 Pásová pila HBS 251 / HBS312-2 / HBS351-2 Verze 1.0 Verze Všechna práva vyhrazena 2004 Holzstar Holzbearbeitungsmaschinen CZ

3 Bezpečnost 1 Bezpečnost Tato část návodu k obsluze Vám vysvětluje význam a použití výstražných pokynů, uvedených v tomto návodu k obsluze Stanoví použití pásové pily podle jejího určení Poukazuje na rizika, která by mohla nastat při nedodržení tohoto návodu vůči Vám a jiným osobám Informuje Vás o tom, jak rizikům zabránit Kromě návodu k obsluze dodržujte Příslušné zákony a vyhlášky Zákonná ustanovení pro prevenci úrazů Štítky se zákazy, VAROVÁNÍM a příkazy, jakož i výstražné pokyny na pásové pile 1.1 K Vaší vlastní bezpečnosti Pásová pila je nebezpečný stroj, který může při nepozornosti způsobit těžká zranění. Proto bezpodmínečně dodržujte následující bezpečnostní pokyny. Pásovou pilu mohou uvádět do provozu a obsluhovat pouze osoby, které jsou s pásovou pilou obeznámeny a které jsou poučeny o rizicích při manipulaci s pásovou pilou. Osoby mladší 18-ti let mohou pásovou pilu využívat pouze v rámci odborného vzdělávání a za dozoru instruktora Pásovou pilu odpojte od zdroje napětí vždy, když provádíte seřizování, kontrolu, čištění nebo údržbu. Při instalaci, obsluze, údržbě a opravách pásové pily je nutné dodržovat platné evropské normy a normy a předpisy platné v dané zemi. Provozovatel pásové pily mimo oblast EU jsou povinni dodržovat bezpečnostní pokyny a bezpečnostní předpisy, platné v zemi provozovatele. V případě potřeby je nutné před uvedením pásové pily do provozu uskutečnit příslušná opatření, nutná pro dodržení těchto předpisů. 1.2 Bezpečnost během provozu Před používáním pásové pily se přesvědčte o tom, že tím nevznikne žádné riziko pro osoby a že nemůže dojít k poškození věcí. Neprovádějte žádnou potencionálně nebezpečnou činnost. 1.3 Použití podle určení CZ Vš echna práva vyhrazena 2004 Holzstar Holzbearbeitungsmaschinen VAROVÁNÍ! Při používání pásové pily, které neodpovídá určení, Vzniká riziko ohrožení osob Vzniká riziko poškození pásové pily a dalších věcných hodnot Může být ovlivněna funkce pásové pily Pásová pila je určena především k opracování dřeva. Při zvolení vhodného pilového pásu a dodržení optimálních řezných podmínek je možné zpracovávat i materiály, které jsou svým složením dřevu podobné, například umělé dřevo, lisovaný nebo lepený papír v návinu a některé plasty. Provozní podmínky a zásady bezpečnosti práce uvedené v Návodu k použití jsou platné i pro řezání výše uvedených materiálů. Pásová pila NENÍ určena k řezání kovů, a to ani měkkých. Každý obráběný předmět je nutné před opracováním zkontrolovat, zda neobsahuje nejsou cizí předměty, jako např. šrouby nebo hřebíky, spony apod. Materiály s kruhovým průřezem je nutné v řezu zajistit vhodným upínacím přípravkem proti protočení. Při řezání plochých obráběných předmětů na výšku je nutné použít vhodný příložný úhelník pro bezpečné vedení obráběného předmětu. Pásová pila je zkonstruována pro použití v nevýbušném prostředí. Jestliže je pásová pila používána jinak, než je výše uvedeno a jestliže je její konstrukce změněna bez povolení firmy Holzstar Holzbearbeitungsmaschinen, neodpovídá používání jejímu určení. Nepřebíráme žádnou záruku za škody, způsobené při používání, neodpovídajícímu určení. Výslovně poukazujeme na to, že konstrukční, technické nebo provozně technické změny, které nejsou povoleny firmou Holzstar Holzbearbeitungsmaschinen, mají za následek ztrátu záruky. Součástí používání podle určení je dodržování mezních hodnot pásové pily, návodu k obsluze, pokynů pro kontrolu a údržbu. VAROVÁNÍ! K nejtěžším poraněním dochází při používání, které neodpovídá určení stroje. Přestavby a změny provozních hodnot pásové pily jsou zakázány ohrožují bezpečnost a mohou způsobit poškození pásové pily. Návod k obsluze uchovávejte stále v blízkosti stroje. Verze Verze 1.0 HBS 251 / HBS312-2 / HBS351-2 Pásová pila Strana 3

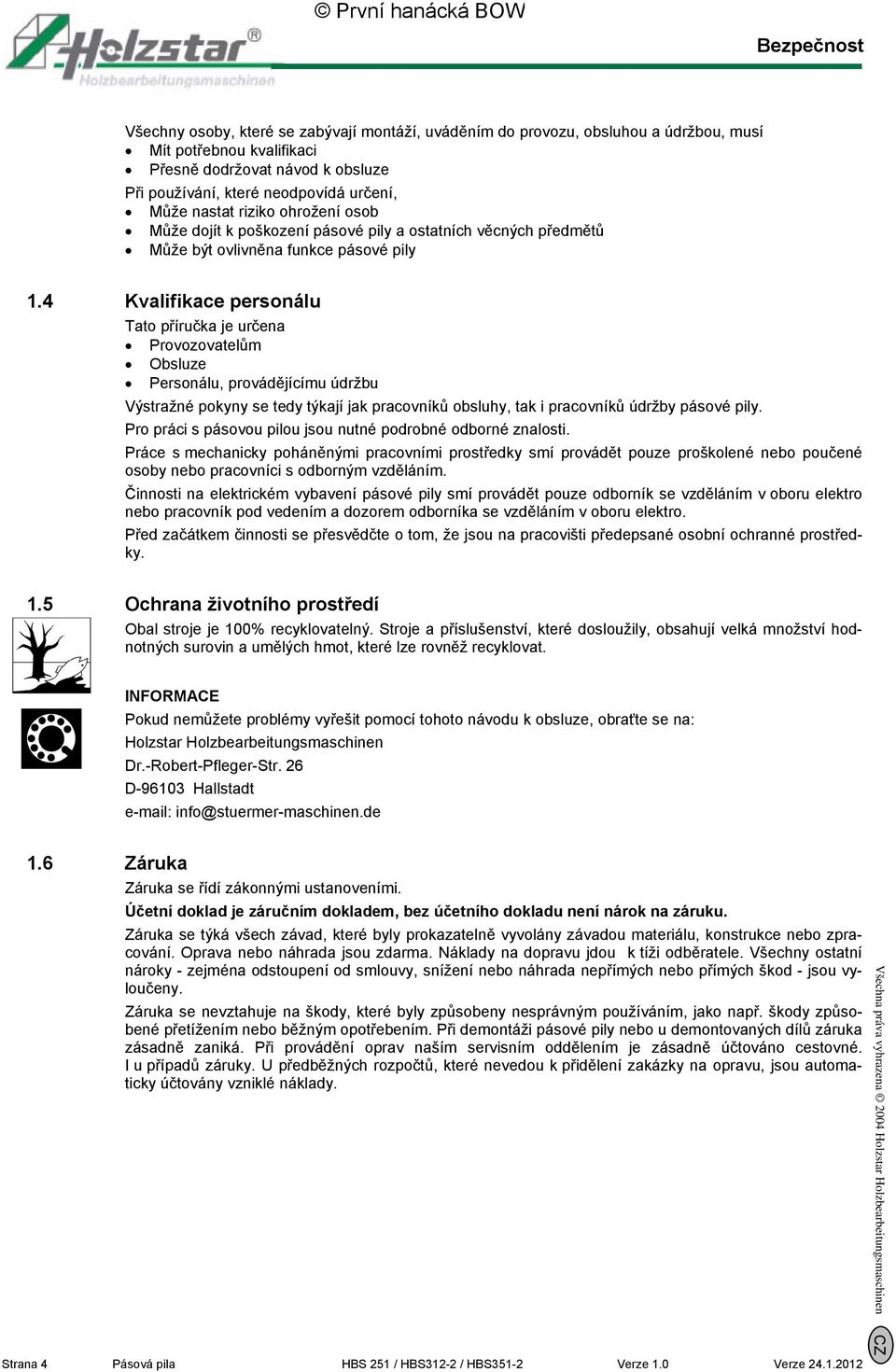

4 Bezpečnost Všechny osoby, které se zabývají montáží, uváděním do provozu, obsluhou a údržbou, musí Mít potřebnou kvalifikaci Přesně dodržovat návod k obsluze Při používání, které neodpovídá určení, Může nastat riziko ohrožení osob Může dojít k poškození pásové pily a ostatních věcných předmětů Může být ovlivněna funkce pásové pily 1.4 Kvalifikace personálu Tato příručka je určena Provozovatelům Obsluze Personálu, provádějícímu údržbu Výstražné pokyny se tedy týkají jak pracovníků obsluhy, tak i pracovníků údržby pásové pily. Pro práci s pásovou pilou jsou nutné podrobné odborné znalosti. Práce s mechanicky poháněnými pracovními prostředky smí provádět pouze proškolené nebo poučené osoby nebo pracovníci s odborným vzděláním. Činnosti na elektrickém vybavení pásové pily smí provádět pouze odborník se vzděláním v oboru elektro nebo pracovník pod vedením a dozorem odborníka se vzděláním v oboru elektro. Před začátkem činnosti se přesvědčte o tom, že jsou na pracovišti předepsané osobní ochranné prostředky. 1.5 Ochrana životního prostředí Obal stroje je 100% recyklovatelný. Stroje a příslušenství, které dosloužily, obsahují velká množství hodnotných surovin a umělých hmot, které lze rovněž recyklovat. INFORMACE Pokud nemůžete problémy vyřešit pomocí tohoto návodu k obsluze, obraťte se na: Holzstar Holzbearbeitungsmaschinen Dr.-Robert-Pfleger-Str. 26 D Hallstadt info@stuermer-maschinen.de 1.6 Záruka Záruka se řídí zákonnými ustanoveními. Účetní doklad je záručním dokladem, bez účetního dokladu není nárok na záruku. Záruka se týká všech závad, které byly prokazatelně vyvolány závadou materiálu, konstrukce nebo zpracování. Oprava nebo náhrada jsou zdarma. Náklady na dopravu jdou k tíži odběratele. Všechny ostatní nároky - zejména odstoupení od smlouvy, snížení nebo náhrada nepřímých nebo přímých škod - jsou vyloučeny. Záruka se nevztahuje na škody, které byly způsobeny nesprávným používáním, jako např. škody způsobené přetížením nebo běžným opotřebením. Při demontáži pásové pily nebo u demontovaných dílů záruka zásadně zaniká. Při provádění oprav naším servisním oddělením je zásadně účtováno cestovné. I u případů záruky. U předběžných rozpočtů, které nevedou k přidělení zakázky na opravu, jsou automaticky účtovány vzniklé náklady. Strana 4 Pásová pila HBS 251 / HBS312-2 / HBS351-2 Verze 1.0 Verze Všechna práva vyhrazena 2004 Holzstar Holzbearbeitungsmaschinen CZ

5 Uvedení do provozu První hanácká BOW 2 Uvedení do provozu Ihned po obdržení zkontrolujte stav pásové pily a případné škody okamžitě reklamujte u posledního přepravce, a to i tehdy, když obal není poškozen. Pro zabezpečení nároků vůči přepravní společnosti Vám doporučujeme, abyste předběžně ponechali stroje, přístroje a obalový materiál v takovém stavu, ve kterém byly při zjištění poškození. Prosíme Vás, abyste nás informovali o všech ostatních závadách v průběhu šesti dní po obdržení dodávky. 2.1 Činnosti a kontroly, prováděné na pásové pile před uvedením do provozu Pásovou pilu připevněte na vhodný základ Namontujte stůl pily Zkontrolujte, zda jsou všechny díly pevně usazeny Nastavte napnutí pásu pily. + Napnutí pásu pily na straně 7 Nastavte horní vodítko pásu pily. + Nastavení horního vodítka pásu pily na straně 7 Zkontrolujte uložení vodítek pásu na vodítkách pásu pily nahoře i dole na správně nastavenou vzdálenost k pásu pily. + Kontrola uložení vodítek, dodatečné nastavení na straně 10 Vyrovnejte pás pily. + Nastavení chodu pásu pily na vodících kladkách pásu na straně Montáž stolu pily Stůl pily namontujte pomocí čtyř šroubů se šestihrannou hlavou a pérových podložek na výklopný talíř. Štěrbina na stole pily musí směřovat dopředu. šrouby se šes i- hrannou hlavou Obr. 2-1: Výklopný talíř 2.3 Připevnění pásové pily Aby se zabránilo pohybu pily nebo jejímu převrácení (působením vibrací při chodu), musí být připevněna k dostatečně pevnému podkladu (zámečnickému stolu, podstavci apod.) Podstavec pásové pily je možné objednat jako volitelné příslušenství. Podstavec HBS 251, obj. č Podstavec HBS 351-2, obj. č podstavec echna práva vyhrazena 2004 Holzstar Holzbearbe itungs maschinen Vš Schéma kotvících otvorů Obr. 2-3: Vzdálenost připevňovacích otvorů Obr. 2-2: Podstavec CZ Verze Verze 1.0 HBS 251 / HBS312-2 / HBS351-2 Pásová pila Strana 5

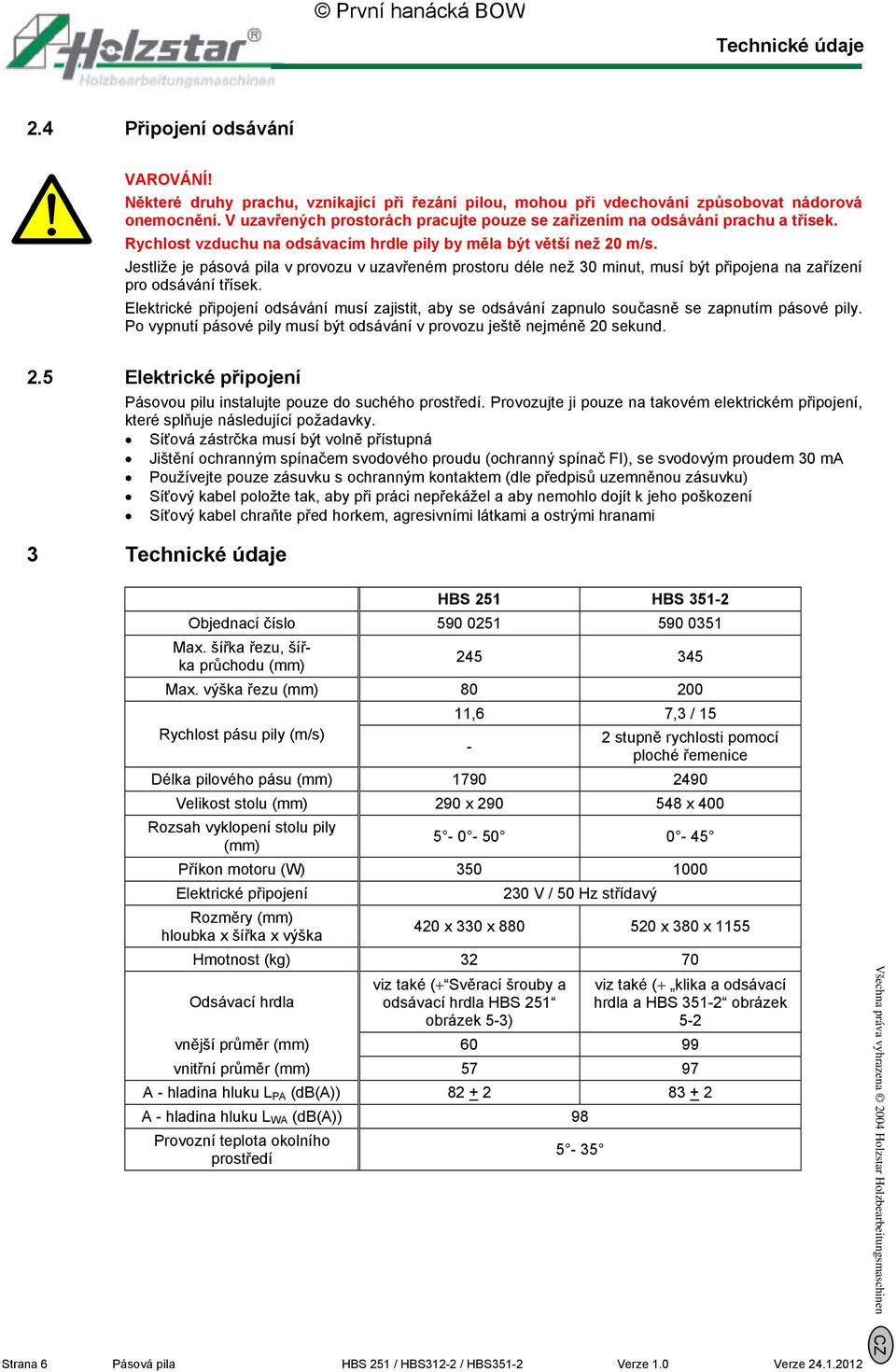

6 Technické údaje 2.4 Připojení odsávání VAROVÁNÍ! Některé druhy prachu, vznikající při řezání pilou, mohou při vdechování způsobovat nádorová onemocnění. V uzavřených prostorách pracujte pouze se zařízením na odsávání prachu a třísek. Rychlost vzduchu na odsávacím hrdle pily by měla být větší než 20 m/s. Jestliže je pásová pila v provozu v uzavřeném prostoru déle než 30 minut, musí být připojena na zařízení pro odsávání třísek. Elektrické připojení odsávání musí zajistit, aby se odsávání zapnulo současně se zapnutím pásové pily. Po vypnutí pásové pily musí být odsávání v provozu ještě nejméně 20 sekund. 2.5 Elektrické připojení Pásovou pilu instalujte pouze do suchého prostředí. Provozujte ji pouze na takovém elektrickém připojení, které splňuje následující požadavky. Síťová zástrčka musí být volně přístupná Jištění ochranným spínačem svodového proudu (ochranný spínač FI), se svodovým proudem 30 ma Používejte pouze zásuvku s ochranným kontaktem (dle předpisů uzemněnou zásuvku) Síťový kabel položte tak, aby při práci nepřekážel a aby nemohlo dojít k jeho poškození Síťový kabel chraňte před horkem, agresivními látkami a ostrými hranami 3 Technické údaje HBS 251 HBS Objednací číslo Max. šířka řezu, šířka průchodu (mm) Max. výška řezu (mm) Rychlost pásu pily (m/s) 11,6 7,3 / 15 Strana 6 Pásová pila HBS 251 / HBS312-2 / HBS351-2 Verze 1.0 Verze stupně rychlosti pomocí ploché řemenice Délka pilového pásu (mm) Velikost stolu (mm) 290 x x 400 Rozsah vyklopení stolu pily (mm) Příkon motoru (W) Elektrické připojení Rozměry (mm) hloubka x šířka x výška 230 V / 50 Hz střídavý 420 x 330 x x 380 x 1155 Hmotnost (kg) Odsávací hrdla viz také (+ Svěrací šrouby a odsávací hrdla HBS 251 obrázek 5-3) viz také (+ klika a odsávací hrdla a HBS obrázek 5-2 vnější průměr (mm) vnitřní průměr (mm) A - hladina hluku L PA (db(a)) A - hladina hluku L WA (db(a)) 98 Provozní teplota okolního prostředí 5-35 Všechna práva vyhrazena 2004 Holzstar Holzbearbeitungsmaschinen CZ

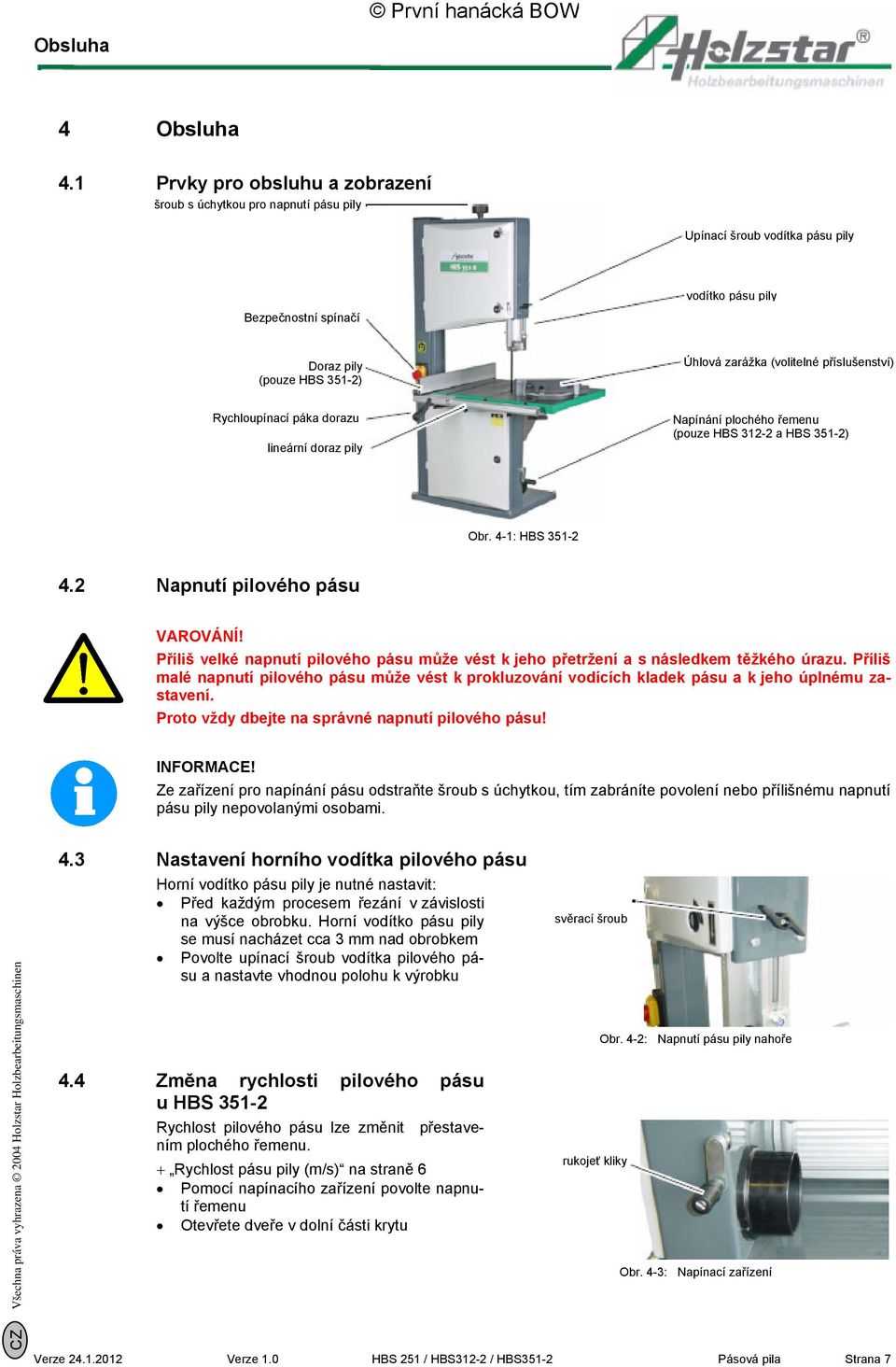

7 Obsluha 4 Obsluha 4.1 Prvky pro obsluhu a zobrazení šroub s úchytkou pro napnutí pásu pily Upínací šroub vodítka pásu pily vodítko pásu pily Bezpečnostní spínačí Doraz pily (pouze HBS 351-2) Úhlová zarážka (volitelné příslušenství) Rychloupínací páka dorazu lineární doraz pily Napínání plochého řemenu (pouze HBS a HBS 351-2) Obr. 4-1: HBS Napnutí pilového pásu VAROVÁNÍ! Příliš velké napnutí pilového pásu může vést k jeho přetržení a s následkem těžkého úrazu. Příliš malé napnutí pilového pásu může vést k prokluzování vodících kladek pásu a k jeho úplnému zastavení. Proto vždy dbejte na správné napnutí pilového pásu! INFORMACE! Ze zařízení pro napínání pásu odstraňte šroub s úchytkou, tím zabráníte povolení nebo přílišnému napnutí pásu pily nepovolanými osobami. CZ Vš echna práva vyhrazena 2004 Holzstar Holzbearbeitungsmaschinen 4.3 Nastavení horního vodítka pilového pásu Horní vodítko pásu pily je nutné nastavit: Před každým procesem řezání v závislosti na výšce obrobku. Horní vodítko pásu pily se musí nacházet cca 3 mm nad obrobkem Povolte upínací šroub vodítka pilového pásu a nastavte vhodnou polohu k výrobku 4.4 Změna rychlosti pilového pásu u HBS Rychlost pilového pásu lze změnit přestavením plochého řemenu. + Rychlost pásu pily (m/s) na straně 6 Pomocí napínacího zařízení povolte napnutí řemenu Otevřete dveře v dolní části krytu svěrací šroub rukojeť kliky Obr. 4-2: Napnutí pásu pily nahoře Obr. 4-3: Napínací zařízení Verze Verze 1.0 HBS 251 / HBS312-2 / HBS351-2 Pásová pila Strana 7

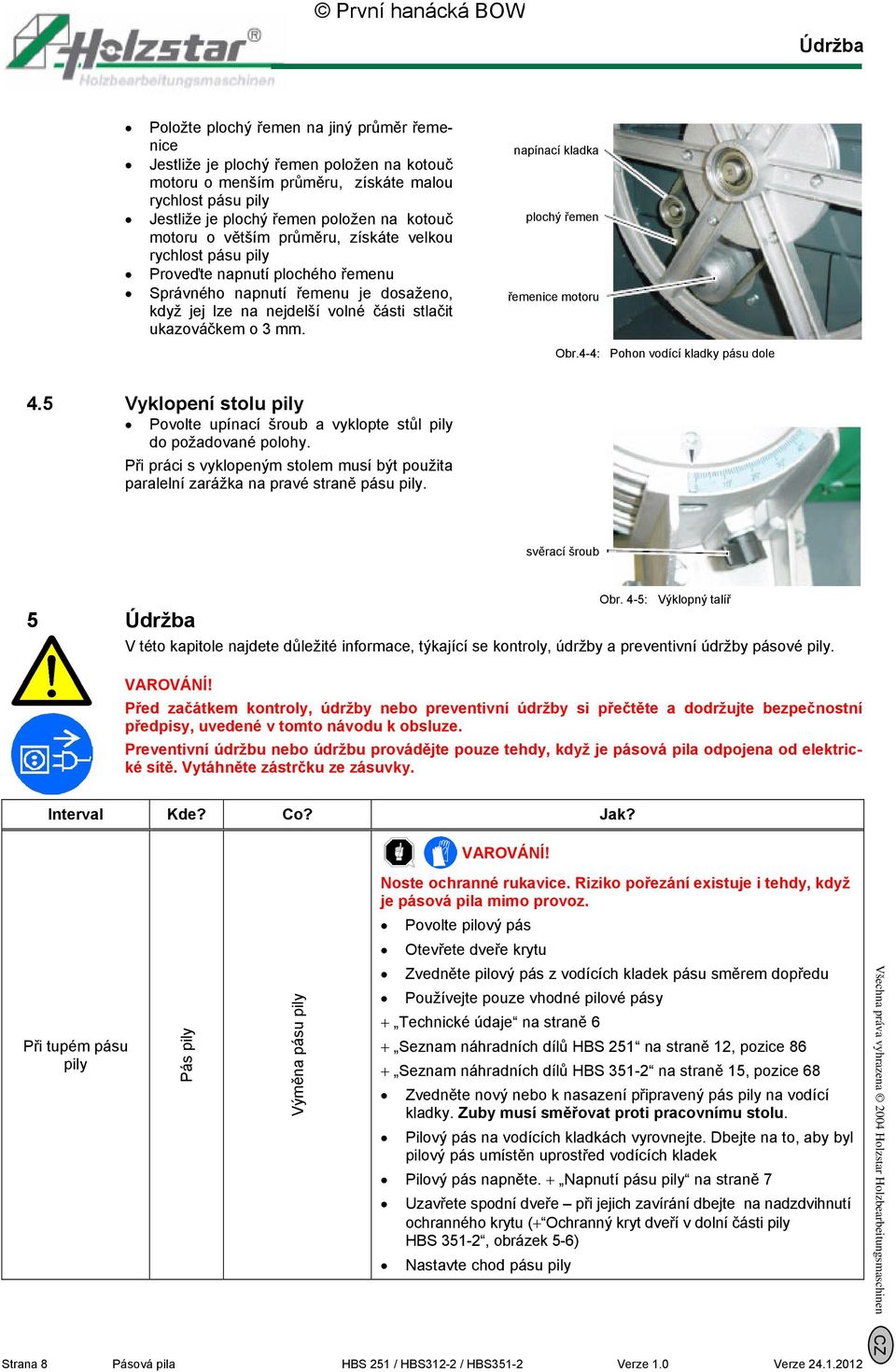

8 Údržba Položte plochý řemen na jiný průměr řemenice Jestliže je plochý řemen položen na kotouč motoru o menším průměru, získáte malou rychlost pásu pily Jestliže je plochý řemen položen na kotouč motoru o větším průměru, získáte velkou rychlost pásu pily Proveďte napnutí plochého řemenu Správného napnutí řemenu je dosaženo, když jej lze na nejdelší volné části stlačit ukazováčkem o 3 mm. napínací kladka plochý řemen řemenice motoru Obr.4-4: Pohon vodící kladky pásu dole 4.5 Vyklopení stolu pily Povolte upínací šroub a vyklopte stůl pily do požadované polohy. Při práci s vyklopeným stolem musí být použita paralelní zarážka na pravé straně pásu pily. svěrací šroub 5 Údržba Obr. 4-5: Výklopný talíř V této kapitole najdete důležité informace, týkající se kontroly, údržby a preventivní údržby pásové pily. VAROVÁNÍ! Před začátkem kontroly, údržby nebo preventivní údržby si přečtěte a dodržujte bezpečnostní předpisy, uvedené v tomto návodu k obsluze. Preventivní údržbu nebo údržbu provádějte pouze tehdy, když je pásová pila odpojena od elektrické sítě. Vytáhněte zástrčku ze zásuvky. Interval Kde? Co? Jak? Při tupém pásu pily Pás pily Výměna pásu pily VAROVÁNÍ! Noste ochranné rukavice. Riziko pořezání existuje i tehdy, když je pásová pila mimo provoz. Povolte pilový pás Otevřete dveře krytu Zvedněte pilový pás z vodících kladek pásu směrem dopředu Používejte pouze vhodné pilové pásy + Technické údaje na straně 6 + Seznam náhradních dílů HBS 251 na straně 12, pozice 86 + Seznam náhradních dílů HBS na straně 15, pozice 68 Zvedněte nový nebo k nasazení připravený pás pily na vodící kladky. Zuby musí směřovat proti pracovnímu stolu. Pilový pás na vodících kladkách vyrovnejte. Dbejte na to, aby byl pilový pás umístěn uprostřed vodících kladek Pilový pás napněte. + Napnutí pásu pily na straně 7 Uzavřete spodní dveře při jejich zavírání dbejte na nadzdvihnutí ochranného krytu (+ Ochranný kryt dveří v dolní části pily HBS 351-2, obrázek 5-6) Nastavte chod pásu pily Strana 8 Pásová pila HBS 251 / HBS312-2 / HBS351-2 Verze 1.0 Verze Všechna práva vyhrazena 2004 Holzstar Holzbearbeitungsmaschinen CZ

9 Údržba První hanácká BOW Interval Kde? Co? Jak? Po výměně pásu pily V případě potřeby Horní vodící kladka pásu Nastavení chodu pásu pily na vodících kladkách pásu Korektura chodu pásu pily se provádí skloněním horní vodící kladky pásu směrem doleva nebo doprava. Před zapnutím pásové pily zkontrolujte chod pilového pásu. Za tímto účelem několikrát ručně otočte horní vodící kladkou pásu. Jestliže pilový pás běží více dopředu: Otáčejte úchytkou pro nastavení ve směru hodinových ručiček Jestliže pilový pás běží více dozadu: Otáčejte úchytkou pro nastavení proti směru hodinových ručiček úchytka pro nastavení Obr. 5-1: Úchytka pro nastavení chodu pásu pily Abyste Vaše nastavení zajistili, utáhněte křídlovou matici z PVC. Zavřete horní dveře krytu Zkontrolujte napnutí plochého řemenu a v případě potřeby jej napněte. Zkontrolujte, zda není plochý řemen opotřeben (vizuální kontrola). Napnutí plochého řemenu se u pásových pil HBS provádí klikou napínacího zařízení. Klika pro napínání plochého řemenu CZ Vš echna práva vyhrazena 2004 Holzstar Holzbearbeitungsmaschinen Poprvé po cca 20 provozních hodinách, potom každých 250 provozních hodin Za dveřmi v dolní části krytu Plochý řemen odsávací hrdlo Obr. 5-2: Páka a odsávací hrdla HBS U pásové pily HBS 251 se napínání plochého řemenu provádí změnou polohy motoru. Správného napnutí plochého řemenu je dosaženo tehdy, když lze plochý řemen ukazováčkem stlačit asi o 3 mm Upínací šrouby motoru odsávací hrdlo Obr. 5-3: Svěrací šrouby a odsávací hrdla HBS 251 Verze Verze 1.0 HBS 251 / HBS312-2 / HBS351-2 Pásová pila Strana 9 Zadní vodící ložisko

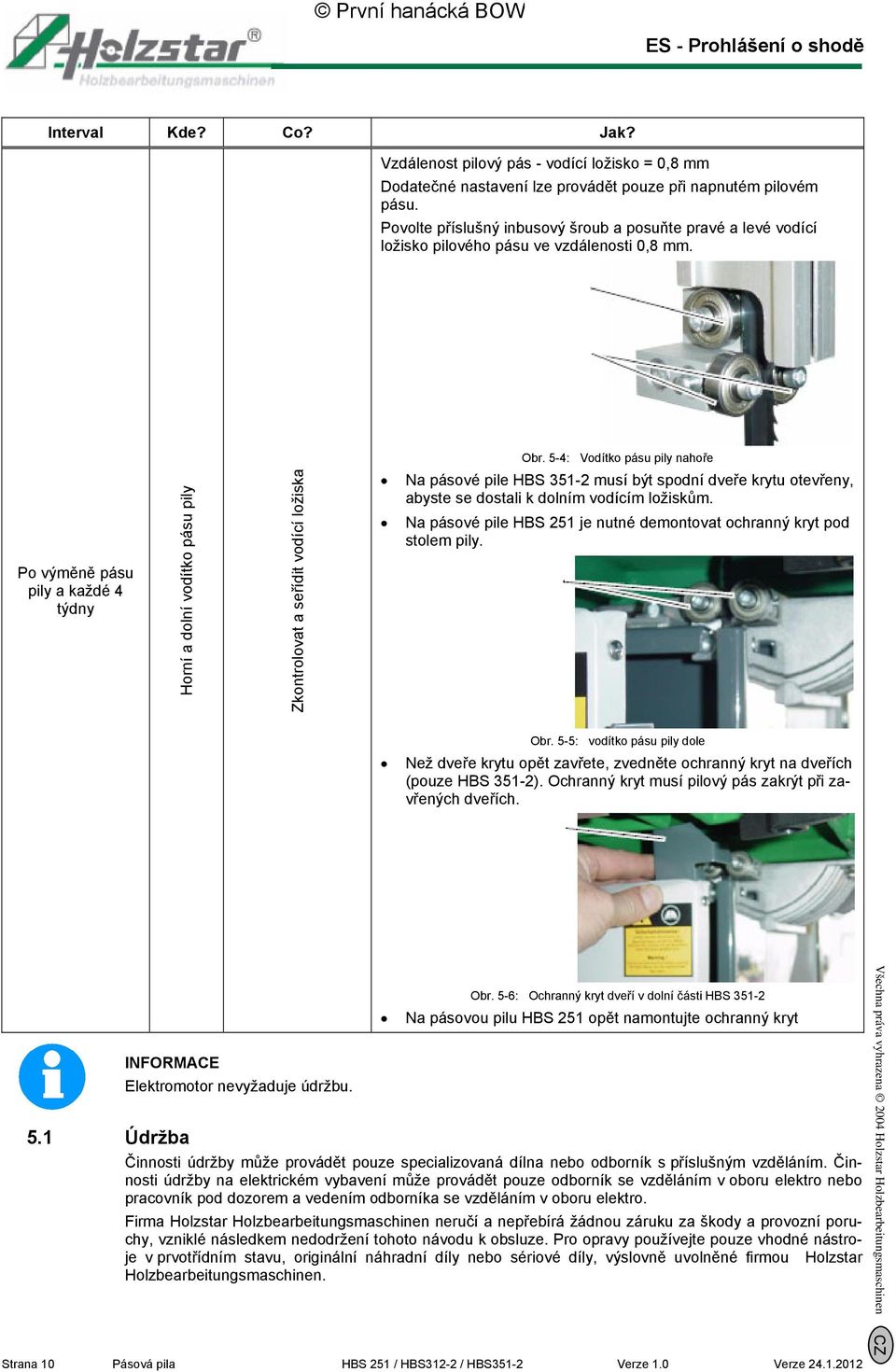

10 ES - Prohlášení o shodě Interval Kde? Co? Jak? Vzdálenost pilový pás - vodící ložisko = 0,8 mm Dodatečné nastavení lze provádět pouze při napnutém pilovém pásu. Povolte příslušný inbusový šroub a posuňte pravé a levé vodící ložisko pilového pásu ve vzdálenosti 0,8 mm. Obr. 5-4: Vodítko pásu pily nahoře Na pásové pile HBS musí být spodní dveře krytu otevřeny, abyste se dostali k dolním vodícím ložiskům. Na pásové pile HBS 251 je nutné demontovat ochranný kryt pod stolem pily. Po výměně pásu pily a každé 4 týdny Horní a dolní vodítko pásu pily Zkontrolovat a seřídit vodící ložiska Obr. 5-5: vodítko pásu pily dole Než dveře krytu opět zavřete, zvedněte ochranný kryt na dveřích (pouze HBS 351-2). Ochranný kryt musí pilový pás zakrýt při zavřených dveřích. INFORMACE Elektromotor nevyžaduje údržbu. Obr. 5-6: Ochranný kryt dveří v dolní části HBS Na pásovou pilu HBS 251 opět namontujte ochranný kryt 5.1 Údržba Činnosti údržby může provádět pouze specializovaná dílna nebo odborník s příslušným vzděláním. Činnosti údržby na elektrickém vybavení může provádět pouze odborník se vzděláním v oboru elektro nebo pracovník pod dozorem a vedením odborníka se vzděláním v oboru elektro. Firma Holzstar Holzbearbeitungsmaschinen neručí a nepřebírá žádnou záruku za škody a provozní poruchy, vzniklé následkem nedodržení tohoto návodu k obsluze. Pro opravy používejte pouze vhodné nástroje v prvotřídním stavu, originální náhradní díly nebo sériové díly, výslovně uvolněné firmou Holzstar Holzbearbeitungsmaschinen. Všechna práva vyhrazena 2004 Holzstar Holzbearbeitungsmaschinen Strana 10 Pásová pila HBS 251 / HBS312-2 / HBS351-2 Verze 1.0 Verze CZ

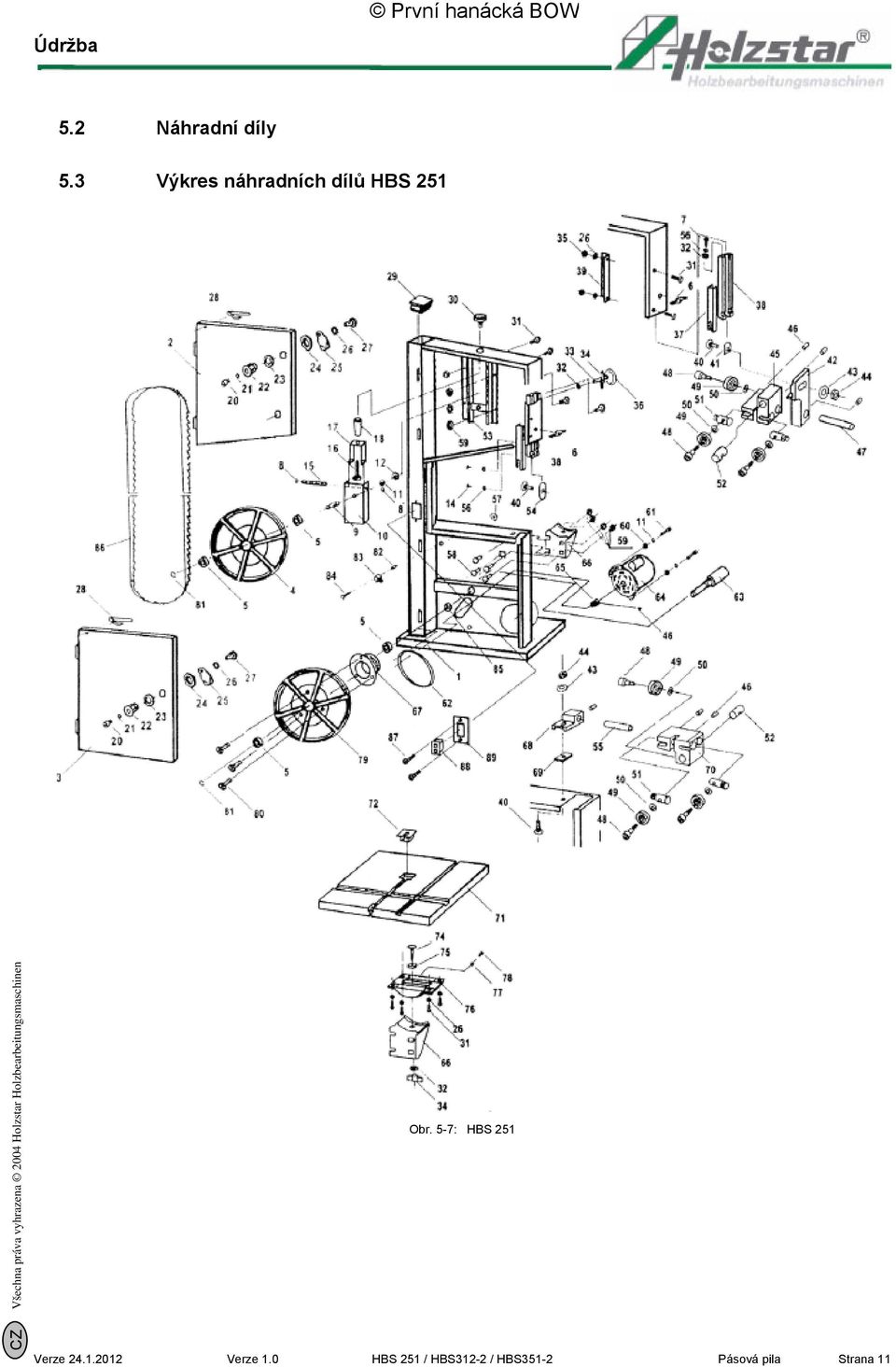

11 Údržba První hanácká BOW 5.2 Náhradní díly 5.3 Výkres náhradních dílů HBS 251 CZ Vš echna práva vyhrazena 2004 Holzstar Holzbearbeitungsmaschinen Obr. 5-7: HBS 251 Verze Verze 1.0 HBS 251 / HBS312-2 / HBS351-2 Pásová pila Strana 11

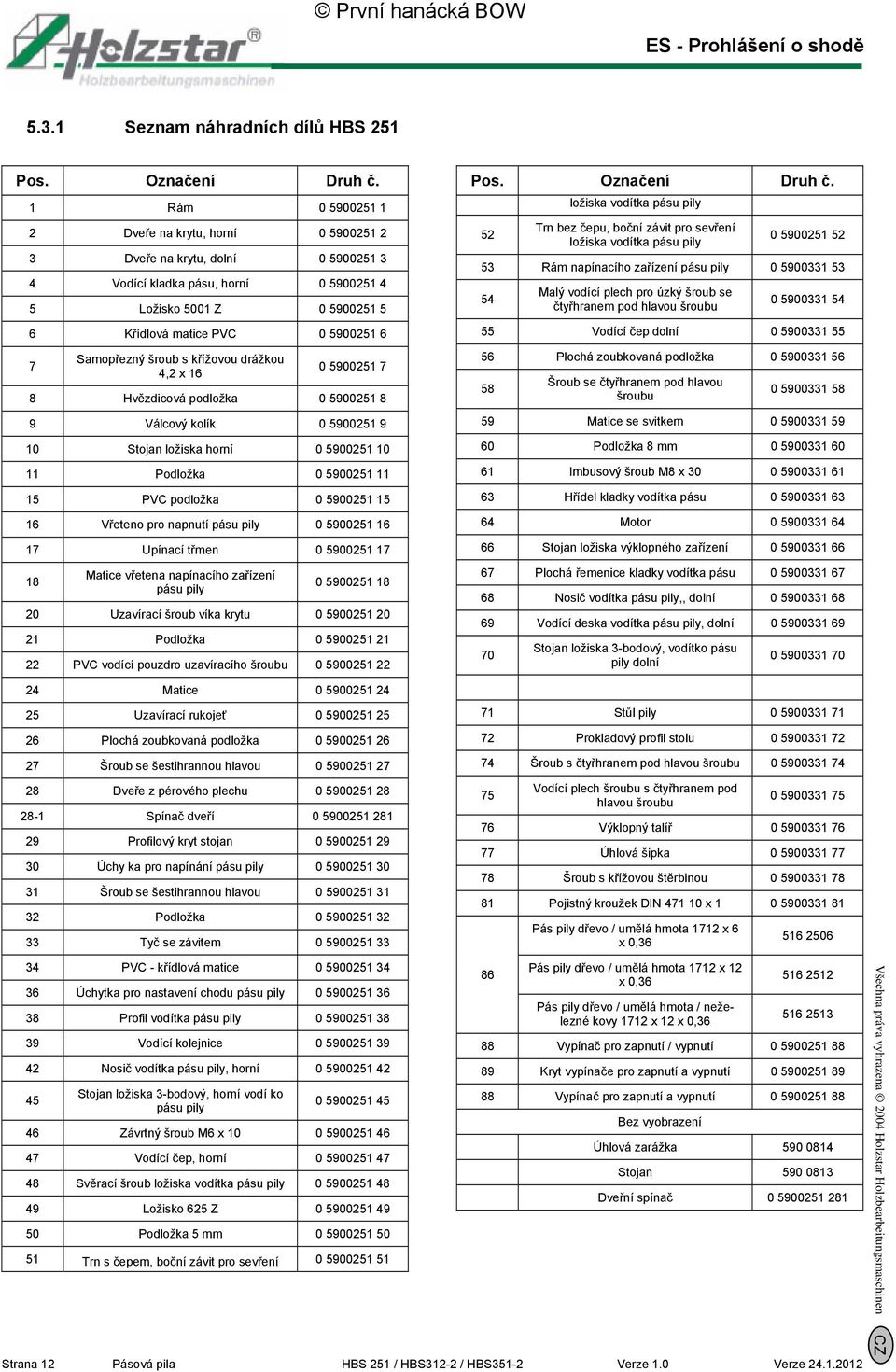

12 ES - Prohlášení o shodě Seznam náhradních dílů HBS 251 Pos. Označení Druh č. 1 Rám Dveře na krytu, horní Dveře na krytu, dolní Vodící kladka pásu, horní Ložisko 5001 Z Křídlová matice PVC Samopřezný šroub s křížovou drážkou 4,2 x Hvězdicová podložka Válcový kolík Stojan ložiska horní Podložka PVC podložka Vřeteno pro napnutí pásu pily Upínací třmen Matice vřetena napínacího zařízení pásu pily Uzavírací šroub víka krytu Podložka PVC vodící pouzdro uzavíracího šroubu Matice Uzavírací rukojeť Plochá zoubkovaná podložka Šroub se šestihrannou hlavou Dveře z pérového plechu Spínač dveří Profilový kryt stojan Úchy ka pro napínání pásu pily Šroub se šestihrannou hlavou Podložka Tyč se závitem Pos. Označení Druh č. 52 ložiska vodítka pásu pily Trn bez čepu, boční závit pro sevření ložiska vodítka pásu pily Rám napínacího zařízení pásu pily Malý vodící plech pro úzký šroub se čtyřhranem pod hlavou šroubu Vodící čep dolní Plochá zoubkovaná podložka Šroub se čtyřhranem pod hlavou šroubu Matice se svitkem Podložka 8 mm Imbusový šroub M8 x Hřídel kladky vodítka pásu Motor Stojan ložiska výklopného zařízení Plochá řemenice kladky vodítka pásu Nosič vodítka pásu pily,, dolní Vodící deska vodítka pásu pily, dolní Stojan ložiska 3-bodový, vodítko pásu pily dolní Stůl pily Prokladový profil stolu Šroub s čtyřhranem pod hlavou šroubu Vodící plech šroubu s čtyřhranem pod hlavou šroubu Výklopný talíř Úhlová šipka Šroub s křížovou štěrbinou Pojistný kroužek DIN x Pás pily dřevo / umělá hmota 1712 x 6 x 0, PVC - křídlová matice Úchytka pro nastavení chodu pásu pily Profil vodítka pásu pily Vodící kolejnice Nosič vodítka pásu pily, horní Stojan ložiska 3-bodový, horní vodí ko pásu pily Závrtný šroub M6 x Vodící čep, horní Svěrací šroub ložiska vodítka pásu pily Ložisko 625 Z Podložka 5 mm Trn s čepem, boční závit pro sevření Strana 12 Pásová pila HBS 251 / HBS312-2 / HBS351-2 Verze 1.0 Verze Pás pily dřevo / umělá hmota 1712 x 12 x 0,36 Pás pily dřevo / umělá hmota / neželezné kovy 1712 x 12 x 0, Vypínač pro zapnutí / vypnutí Kryt vypínače pro zapnutí a vypnutí Vypínač pro zapnutí a vypnutí Bez vyobrazení Úhlová zarážka Stojan Dveřní spínač Všechna práva vyhrazena 2004 Holzstar Holzbearbeitungsmaschinen CZ

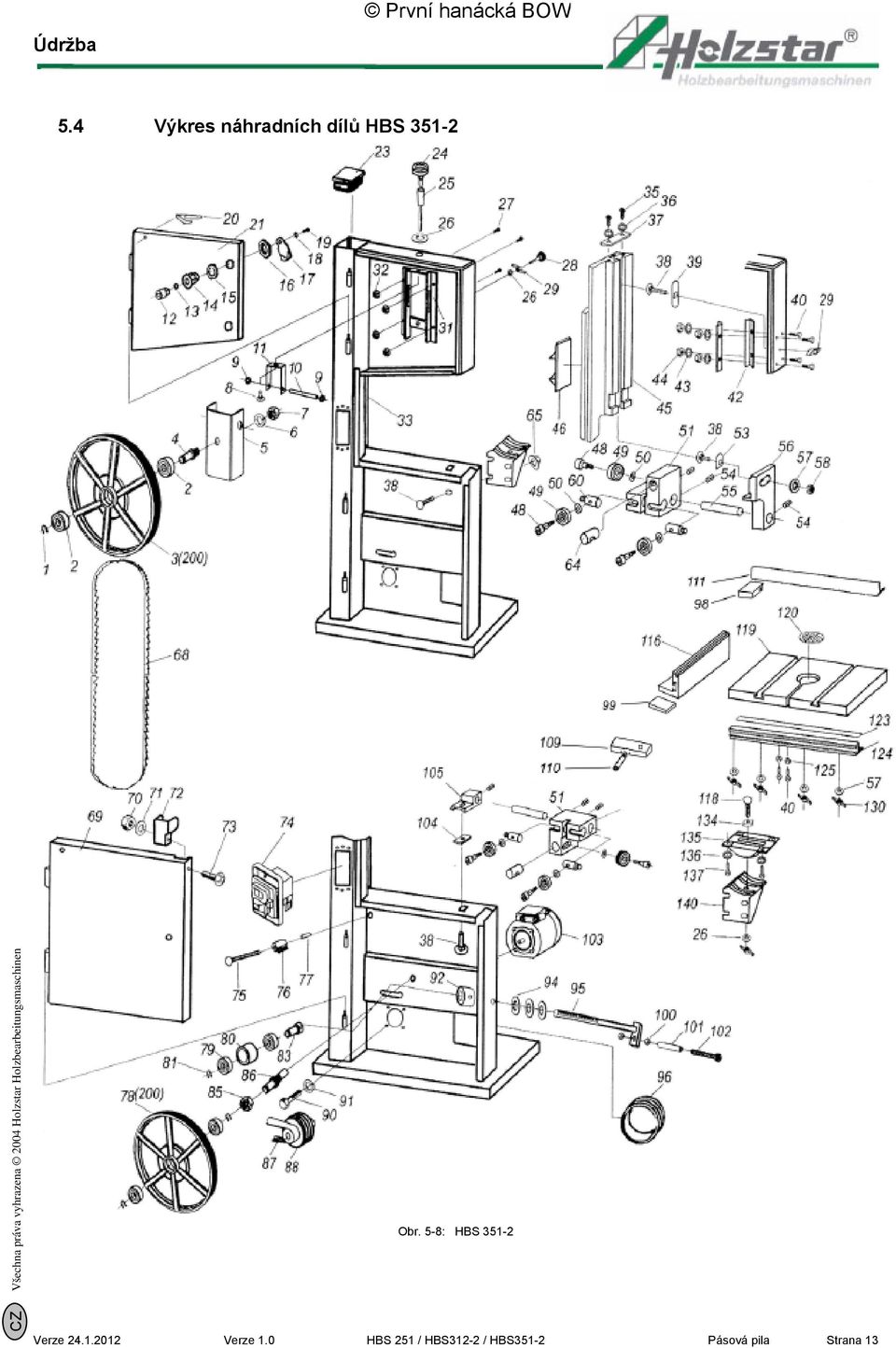

13 Údržba První hanácká BOW 5.4 Výkres náhradních dílů HBS CZ Vš echna práva vyhrazena 2004 Holzstar Holzbearbeitungsmaschinen Obr. 5-8: HBS Verze Verze 1.0 HBS 251 / HBS312-2 / HBS351-2 Pásová pila Strana 13

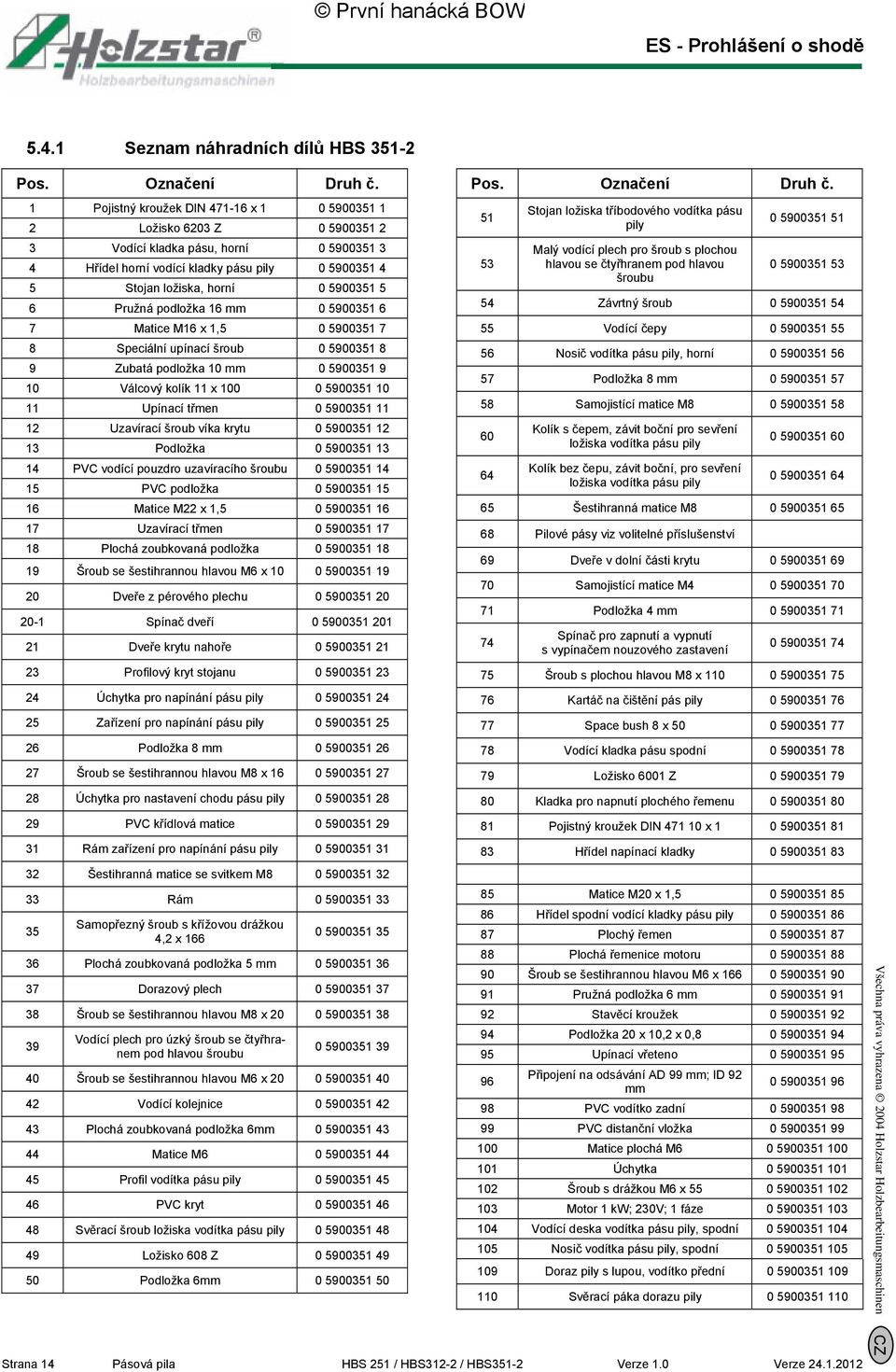

14 ES - Prohlášení o shodě Seznam náhradních dílů HBS Pos. Označení Druh č. 1 Pojistný kroužek DIN x Ložisko 6203 Z Vodící kladka pásu, horní Hřídel horní vodící kladky pásu pily Stojan ložiska, horní Pružná podložka 16 mm Matice M16 x 1, Speciální upínací šroub Zubatá podložka 10 mm Válcový kolík 11 x Upínací třmen Uzavírací šroub víka krytu Podložka PVC vodící pouzdro uzavíracího šroubu PVC podložka Matice M22 x 1, Uzavírací třmen Plochá zoubkovaná podložka Šroub se šestihrannou hlavou M6 x Dveře z pérového plechu Spínač dveří Dveře krytu nahoře Profilový kryt stojanu Úchytka pro napínání pásu pily Zařízení pro napínání pásu pily Podložka 8 mm Šroub se šestihrannou hlavou M8 x Úchytka pro nastavení chodu pásu pily PVC křídlová matice Rám zařízení pro napínání pásu pily Šestihranná matice se svitkem M Rám Samopřezný šroub s křížovou drážkou 4,2 x Plochá zoubkovaná podložka 5 mm Dorazový plech Šroub se šestihrannou hlavou M8 x Vodící plech pro úzký šroub se čtyřhranem pod hlavou šroubu Šroub se šestihrannou hlavou M6 x Vodící kolejnice Plochá zoubkovaná podložka 6mm Matice M Profil vodítka pásu pily PVC kryt Svěrací šroub ložiska vodítka pásu pily Ložisko 608 Z Podložka 6mm Pos. Označení Druh č Stojan ložiska tříbodového vodítka pásu pily Malý vodící plech pro šroub s plochou hlavou se čtyřhranem pod hlavou šroubu Závrtný šroub Vodící čepy Nosič vodítka pásu pily, horní Podložka 8 mm Samojistící matice M Kolík s čepem, závit boční pro sevření ložiska vodítka pásu pily Kolík bez čepu, závit boční, pro sevření ložiska vodítka pásu pily Šestihranná matice M Pilové pásy viz volitelné příslušenství 69 Dveře v dolní části krytu Samojistící matice M Podložka 4 mm Spínač pro zapnutí a vypnutí s vypínačem nouzového zastavení Šroub s plochou hlavou M8 x Kartáč na čištění pás pily Space bush 8 x Vodící kladka pásu spodní Ložisko 6001 Z Kladka pro napnutí plochého řemenu Pojistný kroužek DIN x Hřídel napínací kladky Matice M20 x 1, Hřídel spodní vodící kladky pásu pily Plochý řemen Plochá řemenice motoru Šroub se šestihrannou hlavou M6 x Pružná podložka 6 mm Stavěcí kroužek Podložka 20 x 10,2 x 0, Upínací vřeteno Připojení na odsávání AD 99 mm; ID 92 mm PVC vodítko zadní PVC distanční vložka Matice plochá M Úchytka Šroub s drážkou M6 x Motor 1 kw; 230V; 1 fáze Vodící deska vodítka pásu pily, spodní Nosič vodítka pásu pily, spodní Doraz pily s lupou, vodítko přední Svěrací páka dorazu pily Všechna práva vyhrazena 2004 Holzstar Holzbearbeitungsmaschinen Strana 14 Pásová pila HBS 251 / HBS312-2 / HBS351-2 Verze 1.0 Verze CZ

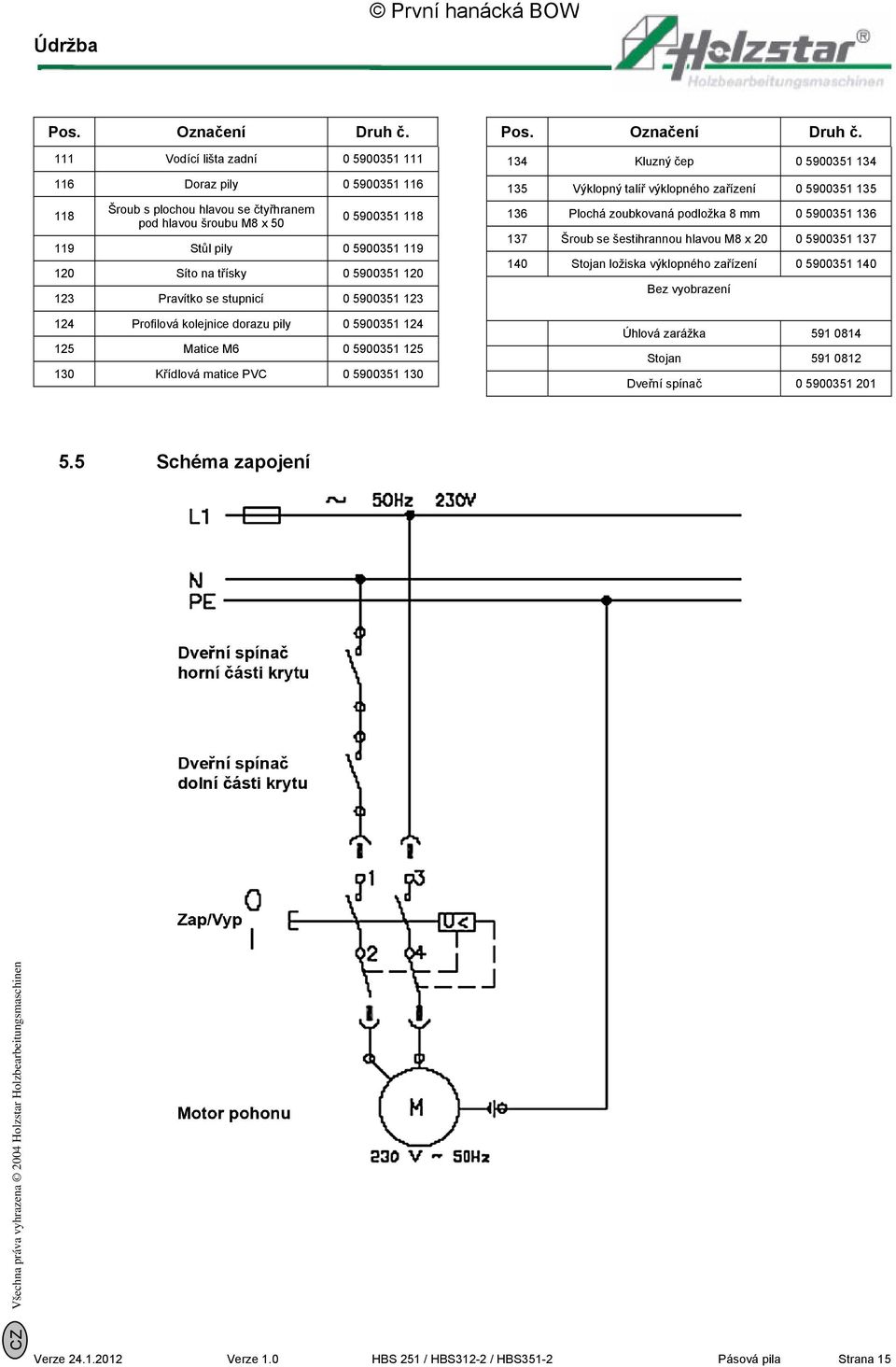

15 Údržba První hanácká BOW Pos. Označení Druh č. 111 Vodící lišta zadní Doraz pily Šroub s plochou hlavou se čtyřhranem pod hlavou šroubu M8 x Stůl pily Síto na třísky Pravítko se stupnicí Profilová kolejnice dorazu pily Matice M Křídlová matice PVC Pos. Označení Druh č. 134 Kluzný čep Výklopný talíř výklopného zařízení Plochá zoubkovaná podložka 8 mm Šroub se šestihrannou hlavou M8 x Stojan ložiska výklopného zařízení Bez vyobrazení Úhlová zarážka Stojan Dveřní spínač Schéma zapojení CZ Vš echna práva vyhrazena 2004 Holzstar Holzbearbeitungsmaschinen Verze Verze 1.0 HBS 251 / HBS312-2 / HBS351-2 Pásová pila Strana 15

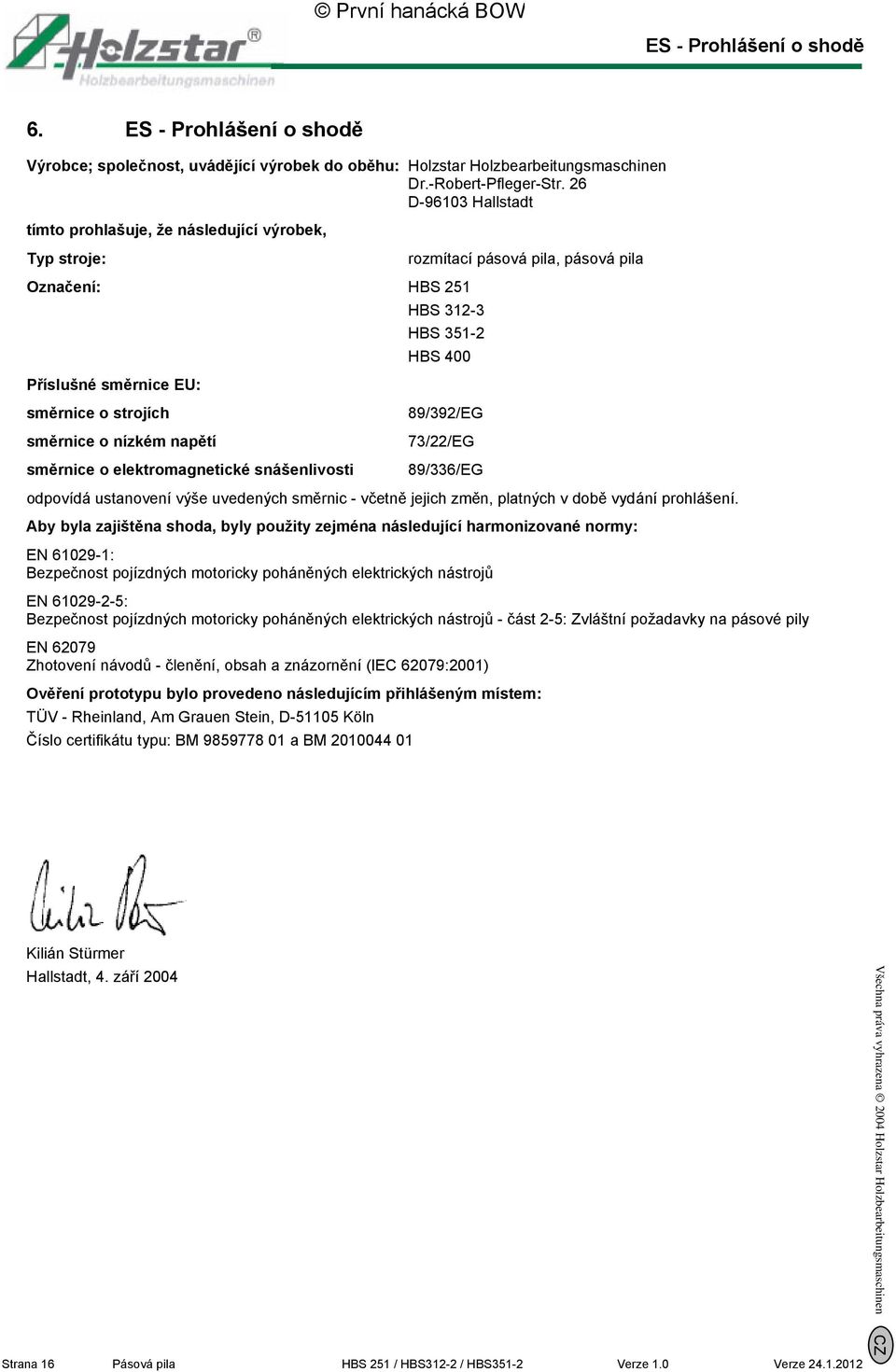

16 ES - Prohlášení o shodě 6. ES - Prohlášení o shodě Výrobce; společnost, uvádějící výrobek do oběhu: Holzstar Holzbearbeitungsmaschinen Dr.-Robert-Pfleger-Str. 26 D Hallstadt tímto prohlašuje, že následující výrobek, Typ stroje: rozmítací pásová pila, pásová pila Označení: HBS 251 HBS HBS HBS 400 Příslušné směrnice EU: směrnice o strojích směrnice o nízkém napětí směrnice o elektromagnetické snášenlivosti 89/392/EG 73/22/EG 89/336/EG odpovídá ustanovení výše uvedených směrnic - včetně jejich změn, platných v době vydání prohlášení. Aby byla zajištěna shoda, byly použity zejména následující harmonizované normy: EN : Bezpečnost pojízdných motoricky poháněných elektrických nástrojů EN : Bezpečnost pojízdných motoricky poháněných elektrických nástrojů - část 2-5: Zvláštní požadavky na pásové pily EN Zhotovení návodů - členění, obsah a znázornění (IEC 62079:2001) Ověření prototypu bylo provedeno následujícím přihlášeným místem: TÜV - Rheinland, Am Grauen Stein, D Köln Číslo certifikátu typu: BM a BM Kilián Stürmer Hallstadt, 4. září 2004 Všechna práva vyhrazena 2004 Holzstar Holzbearbeitungsmaschinen Strana 16 Pásová pila HBS 251 / HBS312-2 / HBS351-2 Verze 1.0 Verze CZ
