Návod k používání. Lesní naviják VIP 615

Transkript

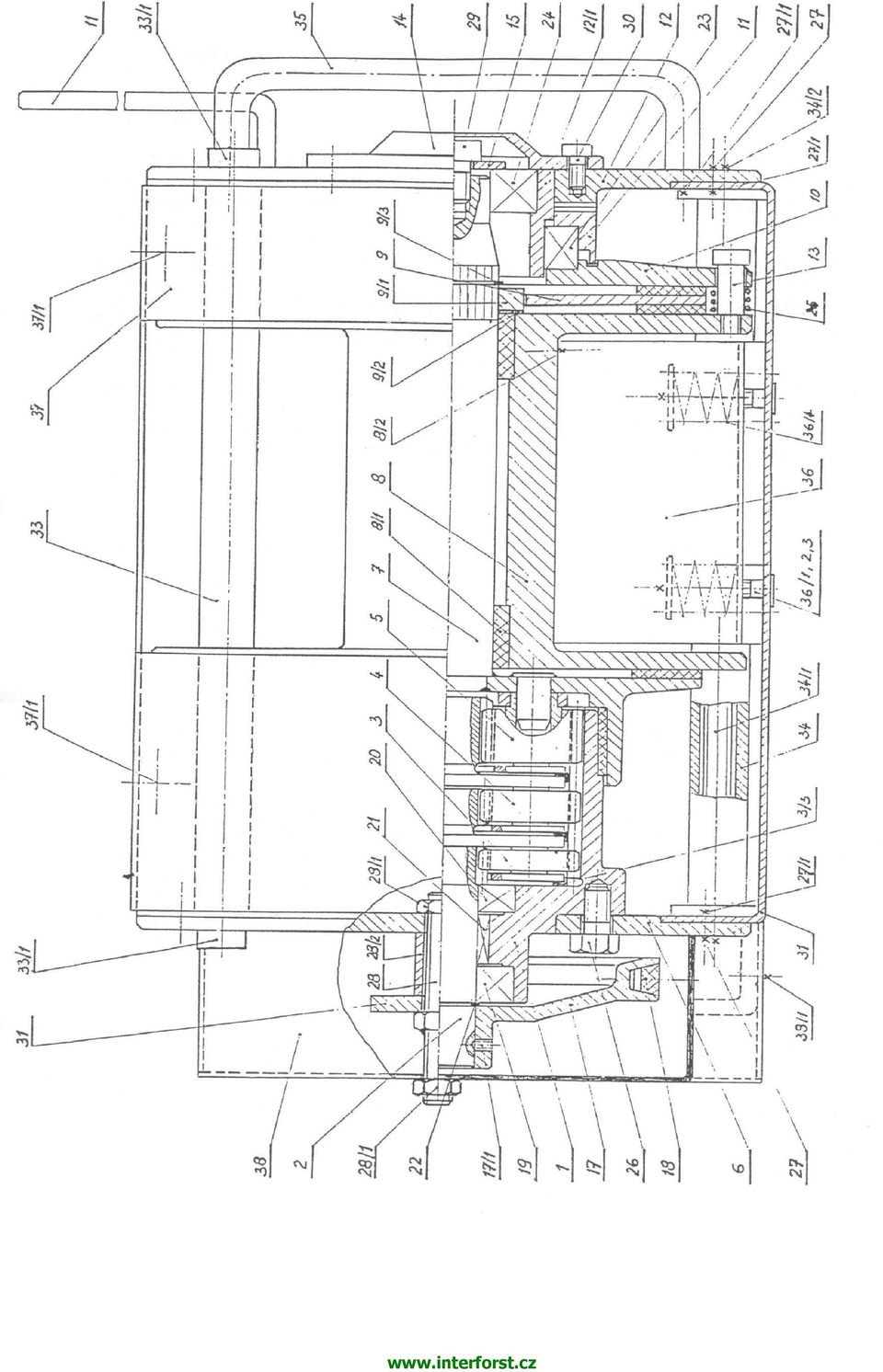

1 Návod k používání Lesní naviják VIP Technická data a rozsah použití 2. Sestava výkres číslo VIP Návod k obsluze, provozu a údržbě 4. seznam náhradních dílů 5. Bezpečnostní pokyny Z důvodu předcházení vzniku úrazů musíte tento návod pečlivě prostudovat a dodržovat jej!

2 TECHNICKÁ DATA naviják typu VIP 615: naviják typu VIP 330: - tažná síla až 6 kn v přímém tahu až 3 kn v přímém tahu - rychlost lana až 18 m.min. -1 až 35 m.min příkon 2 kw (2,7 ks) 2 kw (2,7 ks) - lano ocelové lano 4,5 mm podle DIN 3059 s výpočtovou tržnou silou 19 kn ocelové lano 3 mm podle DIN 3053 s výpočtovou tržnou silou 9,5 kn - délka lana max. až 60 m až 140 m - přenos síly řemenový a planetový převod řemenový a planetový převod - spojka 3 kotoučová suchá, vysouvatelná 3 kotoučová suchá, vysouvatelná - brzda za provozu automatická automatická - brzda při volnoběhu plynule ovládací pákou plynule ovládací pákou - rozměry d x š x v ~420x x320 x 190 mm ~420x x320 x 190 mm - hmotnost bez motoru a lana asi 17 kg bez motoru a lana asi 17 kg hnací motory rychlost lana Pro pohon můžete použít motor motorové pily o výkonu 2 kw (2,7 ks) při otáčkách až min. -1 a s krouticím momentem asi 2,4 Nm při pracovních otáčkách min. -1. Je závislá na potřebné tažné síle a provozních otáčkách motorů různých typů pil. Rozsah použití: Při respektování pokynů vydaných výrobcem k bezpečnosti, obsluze, údržbě a provozu jsou tyto navijáky určeny k tažení různých břemen. Navijáky nesmíte používat k žádnému jinému účelu, například ke zvedání břemen!

3

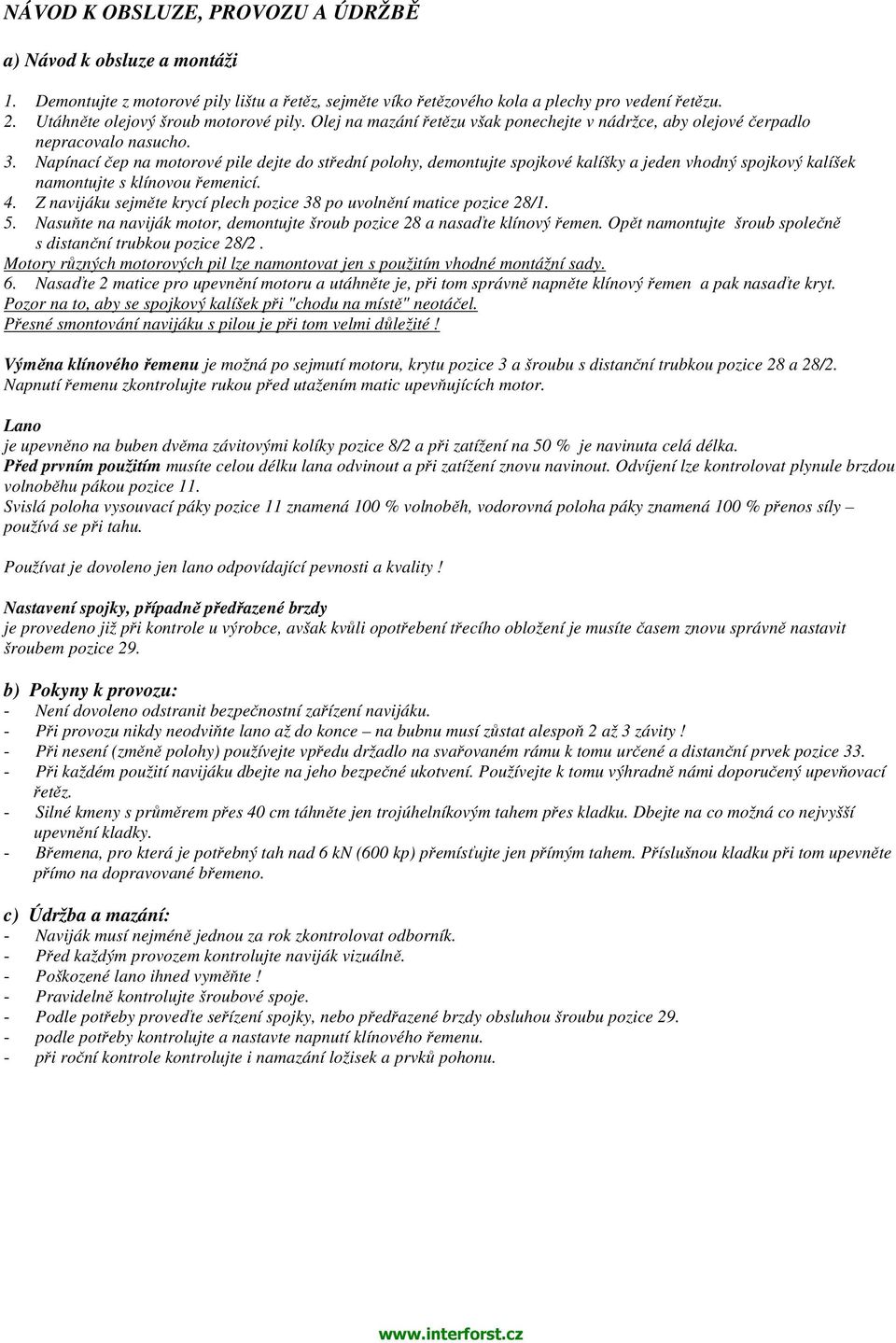

4 NÁVOD K OBSLUZE, PROVOZU A ÚDRŽBĚ a) Návod k obsluze a montáži 1. Demontujte z motorové pily lištu a řetěz, sejměte víko řetězového kola a plechy pro vedení řetězu. 2. Utáhněte olejový šroub motorové pily. Olej na mazání řetězu však ponechejte v nádržce, aby olejové čerpadlo nepracovalo nasucho. 3. Napínací čep na motorové pile dejte do střední polohy, demontujte spojkové kalíšky a jeden vhodný spojkový kalíšek namontujte s klínovou řemenicí. 4. Z navijáku sejměte krycí plech pozice 38 po uvolnění matice pozice 28/1. 5. Nasuňte na naviják motor, demontujte šroub pozice 28 a nasaďte klínový řemen. Opět namontujte šroub společně s distanční trubkou pozice 28/2. Motory různých motorových pil lze namontovat jen s použitím vhodné montážní sady. 6. Nasaďte 2 matice pro upevnění motoru a utáhněte je, při tom správně napněte klínový řemen a pak nasaďte kryt. Pozor na to, aby se spojkový kalíšek při "chodu na místě" neotáčel. Přesné smontování navijáku s pilou je při tom velmi důležité! Výměna klínového řemenu je možná po sejmutí motoru, krytu pozice 3 a šroubu s distanční trubkou pozice 28 a 28/2. Napnutí řemenu zkontrolujte rukou před utažením matic upevňujících motor. Lano je upevněno na buben dvěma závitovými kolíky pozice 8/2 a při zatížení na 50 % je navinuta celá délka. Před prvním použitím musíte celou délku lana odvinout a při zatížení znovu navinout. Odvíjení lze kontrolovat plynule brzdou volnoběhu pákou pozice 11. Svislá poloha vysouvací páky pozice 11 znamená 100 % volnoběh, vodorovná poloha páky znamená 100 % přenos síly používá se při tahu. Používat je dovoleno jen lano odpovídající pevnosti a kvality! Nastavení spojky, případně předřazené brzdy je provedeno již při kontrole u výrobce, avšak kvůli opotřebení třecího obložení je musíte časem znovu správně nastavit šroubem pozice 29. b) Pokyny k provozu: - Není dovoleno odstranit bezpečnostní zařízení navijáku. - Při provozu nikdy neodviňte lano až do konce na bubnu musí zůstat alespoň 2 až 3 závity! - Při nesení (změně polohy) používejte vpředu držadlo na svařovaném rámu k tomu určené a distanční prvek pozice Při každém použití navijáku dbejte na jeho bezpečné ukotvení. Používejte k tomu výhradně námi doporučený upevňovací řetěz. - Silné kmeny s průměrem přes 40 cm táhněte jen trojúhelníkovým tahem přes kladku. Dbejte na co možná co nejvyšší upevnění kladky. - Břemena, pro která je potřebný tah nad 6 kn (600 kp) přemísťujte jen přímým tahem. Příslušnou kladku při tom upevněte přímo na dopravované břemeno. c) Údržba a mazání: - Naviják musí nejméně jednou za rok zkontrolovat odborník. - Před každým provozem kontrolujte naviják vizuálně. - Poškozené lano ihned vyměňte! - Pravidelně kontrolujte šroubové spoje. - Podle potřeby proveďte seřízení spojky, nebo předřazené brzdy obsluhou šroubu pozice podle potřeby kontrolujte a nastavte napnutí klínového řemenu. - při roční kontrole kontrolujte i namazání ložisek a prvků pohonu.

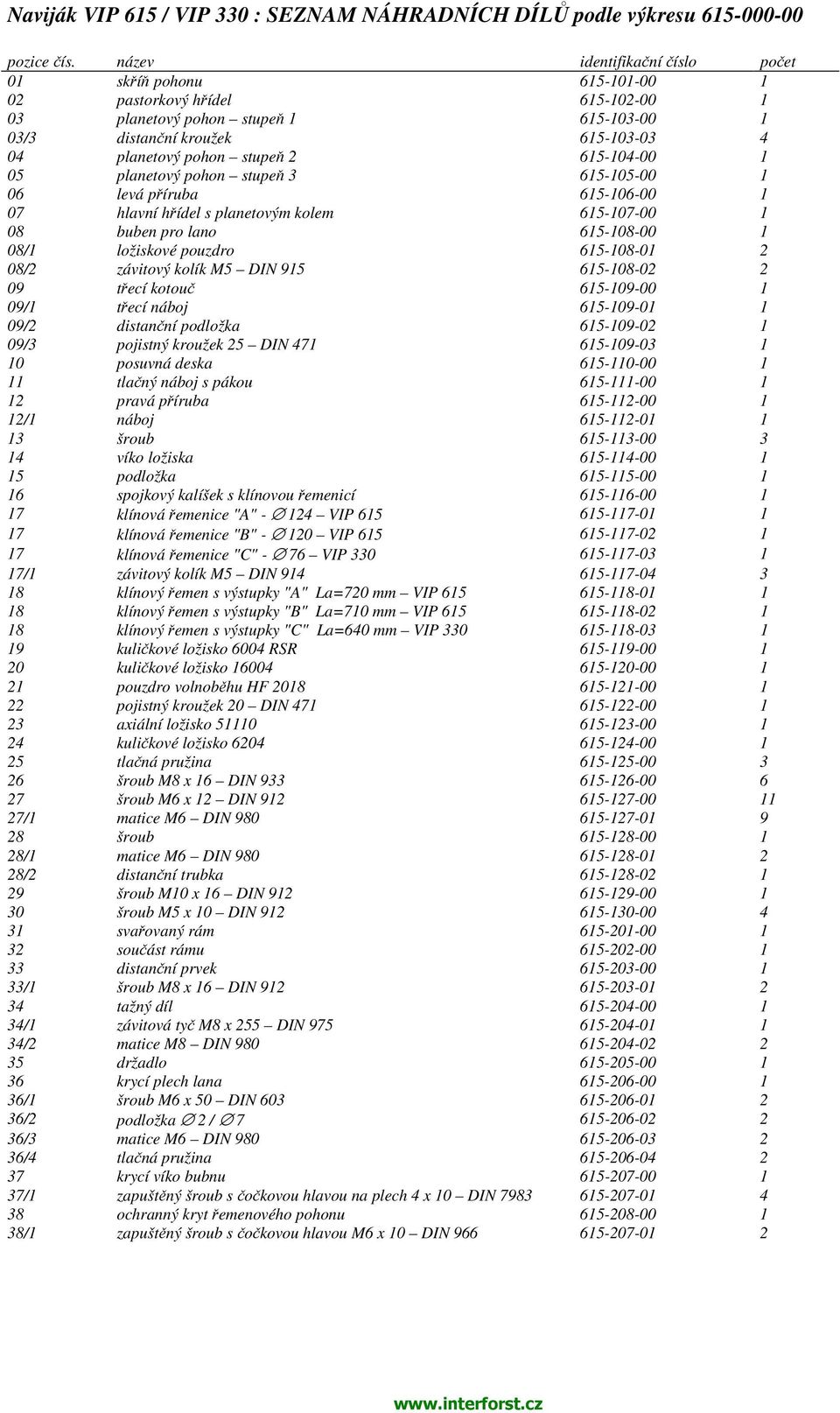

5 Naviják VIP 615 / VIP 330 : SEZNAM NÁHRADNÍCH DÍLŮ podle výkresu pozice čís. název identifikační číslo počet 01 skříň pohonu pastorkový hřídel planetový pohon stupeň /3 distanční kroužek planetový pohon stupeň planetový pohon stupeň levá příruba hlavní hřídel s planetovým kolem buben pro lano /1 ložiskové pouzdro /2 závitový kolík M5 DIN třecí kotouč /1 třecí náboj /2 distanční podložka /3 pojistný kroužek 25 DIN posuvná deska tlačný náboj s pákou pravá příruba /1 náboj šroub víko ložiska podložka spojkový kalíšek s klínovou řemenicí klínová řemenice "A" VIP klínová řemenice "B" VIP klínová řemenice "C" - 76 VIP /1 závitový kolík M5 DIN klínový řemen s výstupky "A" La=720 mm VIP klínový řemen s výstupky "B" La=710 mm VIP klínový řemen s výstupky "C" La=640 mm VIP kuličkové ložisko 6004 RSR kuličkové ložisko pouzdro volnoběhu HF pojistný kroužek 20 DIN axiální ložisko kuličkové ložisko tlačná pružina šroub M8 x 16 DIN šroub M6 x 12 DIN /1 matice M6 DIN šroub /1 matice M6 DIN /2 distanční trubka šroub M10 x 16 DIN šroub M5 x 10 DIN svařovaný rám součást rámu distanční prvek /1 šroub M8 x 16 DIN tažný díl /1 závitová tyč M8 x 255 DIN /2 matice M8 DIN držadlo krycí plech lana /1 šroub M6 x 50 DIN /2 podložka 2 / /3 matice M6 DIN /4 tlačná pružina krycí víko bubnu /1 zapuštěný šroub s čočkovou hlavou na plech 4 x 10 DIN ochranný kryt řemenového pohonu /1 zapuštěný šroub s čočkovou hlavou M6 x 10 DIN

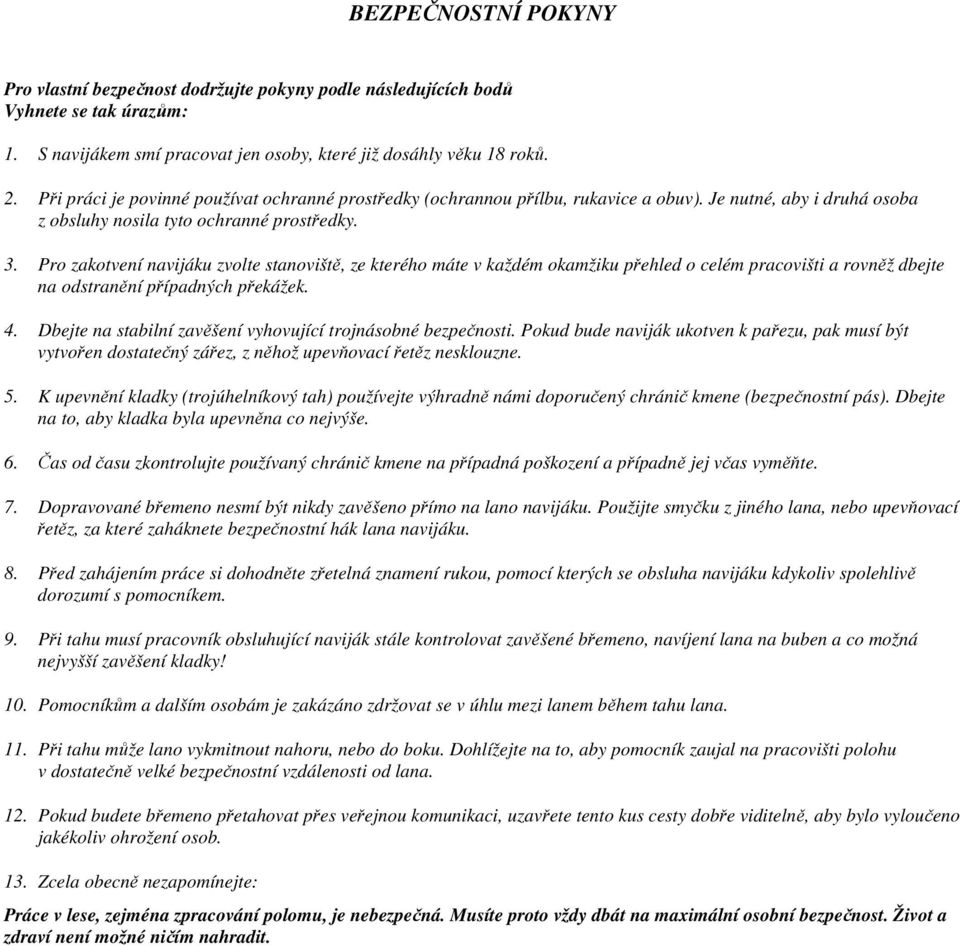

6 BEZPEČNOSTNÍ POKYNY Pro vlastní bezpečnost dodržujte pokyny podle následujících bodů Vyhnete se tak úrazům: 1. S navijákem smí pracovat jen osoby, které již dosáhly věku 18 roků. 2. Při práci je povinné používat ochranné prostředky (ochrannou přílbu, rukavice a obuv). Je nutné, aby i druhá osoba z obsluhy nosila tyto ochranné prostředky. 3. Pro zakotvení navijáku zvolte stanoviště, ze kterého máte v každém okamžiku přehled o celém pracovišti a rovněž dbejte na odstranění případných překážek. 4. Dbejte na stabilní zavěšení vyhovující trojnásobné bezpečnosti. Pokud bude naviják ukotven k pařezu, pak musí být vytvořen dostatečný zářez, z něhož upevňovací řetěz nesklouzne. 5. K upevnění kladky (trojúhelníkový tah) používejte výhradně námi doporučený chránič kmene (bezpečnostní pás). Dbejte na to, aby kladka byla upevněna co nejvýše. 6. Čas od času zkontrolujte používaný chránič kmene na případná poškození a případně jej včas vyměňte. 7. Dopravované břemeno nesmí být nikdy zavěšeno přímo na lano navijáku. Použijte smyčku z jiného lana, nebo upevňovací řetěz, za které zaháknete bezpečnostní hák lana navijáku. 8. Před zahájením práce si dohodněte zřetelná znamení rukou, pomocí kterých se obsluha navijáku kdykoliv spolehlivě dorozumí s pomocníkem. 9. Při tahu musí pracovník obsluhující naviják stále kontrolovat zavěšené břemeno, navíjení lana na buben a co možná nejvyšší zavěšení kladky! 10. Pomocníkům a dalším osobám je zakázáno zdržovat se v úhlu mezi lanem během tahu lana. 11. Při tahu může lano vykmitnout nahoru, nebo do boku. Dohlížejte na to, aby pomocník zaujal na pracovišti polohu v dostatečně velké bezpečnostní vzdálenosti od lana. 12. Pokud budete břemeno přetahovat přes veřejnou komunikaci, uzavřete tento kus cesty dobře viditelně, aby bylo vyloučeno jakékoliv ohrožení osob. 13. Zcela obecně nezapomínejte: Práce v lese, zejména zpracování polomu, je nebezpečná. Musíte proto vždy dbát na maximální osobní bezpečnost. Život a zdraví není možné ničím nahradit.

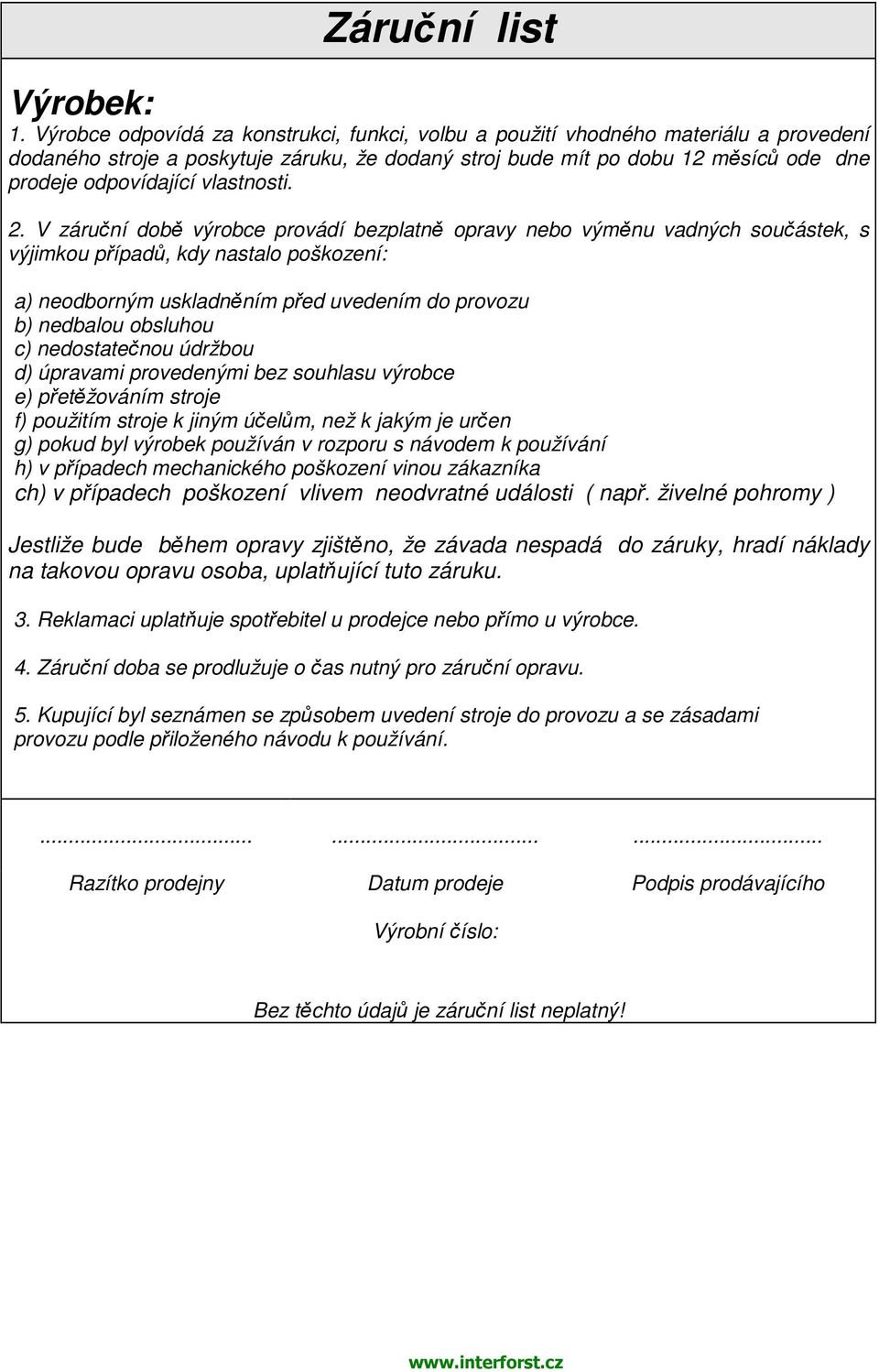

7 Záruční list Výrobek: 1. Výrobce odpovídá za konstrukci, funkci, volbu a použití vhodného materiálu a provedení dodaného stroje a poskytuje záruku, že dodaný stroj bude mít po dobu 12 měsíců ode dne prodeje odpovídající vlastnosti. 2. V záruční době výrobce provádí bezplatně opravy nebo výměnu vadných součástek, s výjimkou případů, kdy nastalo poškození: a) neodborným uskladněním před uvedením do provozu b) nedbalou obsluhou c) nedostatečnou údržbou d) úpravami provedenými bez souhlasu výrobce e) přetěžováním stroje f) použitím stroje k jiným účelům, než k jakým je určen g) pokud byl výrobek používán v rozporu s návodem k používání h) v případech mechanického poškození vinou zákazníka ch) v případech poškození vlivem neodvratné události ( např. živelné pohromy ) Jestliže bude během opravy zjištěno, že závada nespadá do záruky, hradí náklady na takovou opravu osoba, uplatňující tuto záruku. 3. Reklamaci uplatňuje spotřebitel u prodejce nebo přímo u výrobce. 4. Záruční doba se prodlužuje o čas nutný pro záruční opravu. 5. Kupující byl seznámen se způsobem uvedení stroje do provozu a se zásadami provozu podle přiloženého návodu k používání Razítko prodejny Datum prodeje Výrobní číslo: Bez těchto údajů je záruční list neplatný! Podpis prodávajícího

8 Potvrzení o shodě INTERFORST, spol. s r.o. Železniční 512/ Olomouc, Chválkovice Česká republika Potvrzujeme tímto, že níže uvedené přístroje odpovídají českým bezpečnostním směrnicím a normám. Pokud bude na přístroji provedena námi neodsouhlasená změna, ztrácí toto potvrzení svou platnost. Přístroj lanový naviják na motorovou pilu Typ: VIP 615; VIP 330 Číslo série:. EG-směrnice: EG-strojní směrnice 89/392/CEE EN 292-1/1991 EN 292-2/1991 EN 292/1992 EN 394/1993 EN 1152/1994 Olomouc,.. INTERFORST, spol. s r.o.
