TELESKOPICKÁ ŘETĚZOVÁ PILA 650W POW XG1008

Rozměr: px

Začít zobrazení ze stránky:

Download "TELESKOPICKÁ ŘETĚZOVÁ PILA 650W POW XG1008"

Kristina Soukupová
před 8 lety
Počet zobrazení:

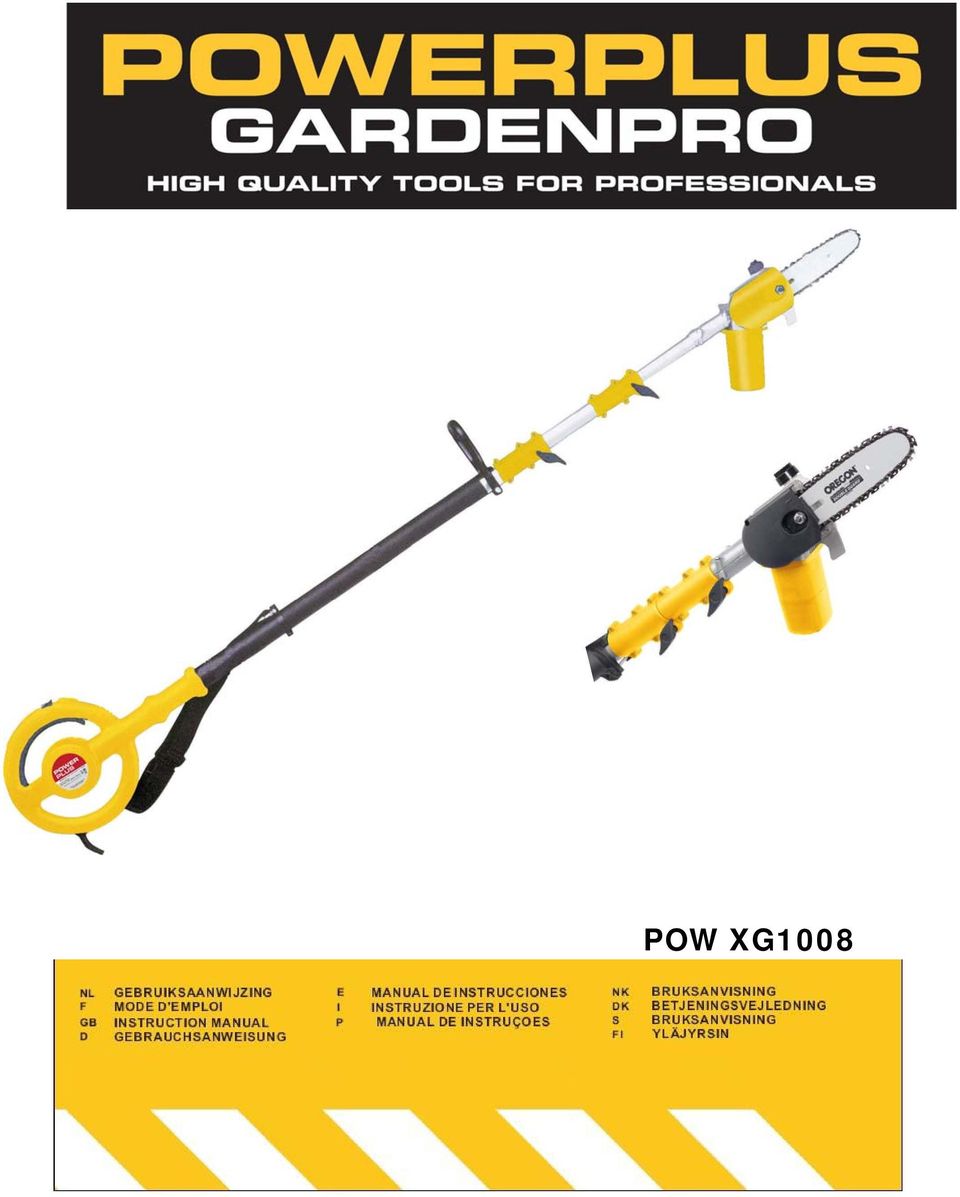

1 POW XG1008

3 CZ TELESKOPICKÁ ŘETĚZOVÁ PILA 650W POW XG POPIS 1 Hlava včetně pily a motoru 2 Šrouby pro nastavení délky 3 Přední rukojeť 4 Zadní rukojeť se spínačem 5 Popruh 6 Šroub plastového krytu 7 Utahovací šroub vodící lišty 8 Vodící lišta a řetěz 9 Nádržka na olej 10 Bezpečnostní spínač 11 Hlavní spínač 12 Kabel 13 Hnací ozubené kolo 14 Spona napínání řetězu 15 Šroub napínání řetězu 2. BEZPEČNOSTNÍ POKYNY V zájmu vlastní bezpečnosti čtěte přiložený manuál a bezpečnostní pokyny. Dodržujte následující: Při práci vždy používejte přilbu a pracovní rukavice. Doporučujeme při práce používat pomůcky chránící zrak. Pilu nepoužívejte v případě, že stojíte na žebříku. Nepoužívejte elektrickou pilu za deště. Nikdy nestůjte pod větví, kterou řežete. Nepracujte s pilou pod úhlem větším než 60. Pokud řežete koncem pily, může docházet ke zpětnému vrhu. Při práci nesledujte pouze větve, které řežete, ale také větve, které jsou již spadané na zem. Při práci vždy používejte pracovní rukavice. 3. PROVOZ 3.1 Obecná pravidla Vždy se ujistěte, že je v nádržce dostatečné množství oleje. Řetěz by měl být vždy dobře promazán. Kontrolujte jej i během používání pily. Pokud je nutné, ručně jej namazejte. Zkontrolujte, zda není hladina oleje pod minimem. Pokud uvidíte jemný kouř, není třeba se znepokojovat, to je normální jev. Odklopte černý plastový kryt po každém použití a očistěte plochu pod ním. Po každém použití očistěte i otvor v olejové nádrži. Drážku v řezací liště udržujte stále čistou. Pokud dojde k zastavení pily, může to být způsobeno pilinami a nečistotami v drážce. Sundejte řetěz a drážku vyčistěte vhodným nářadím nebo vyfoukejte vzduchem. Pro co nejlepší výkon je třeba mít ostrý řetěz. Pokud máte pocit, že pila neřeže dobře, řetěz naostřete. Použijte ostřičku pilových řetězu nebo jej nechejte nabrousit u zkušeného profesionála. Pokud je řetěz již opotřeben, je třeba jej vyměnit. Hnací ozubené kolo by mělo být vyměněno při každé druhé výměně řetězu. 3.2 Práce s elektrickou teleskopickou pilou Po uvolnění červených matic, můžete nastavit délku prodlužovací tyče. Nepracujte pod úhlem větším než 60. Pila zvládne práci pod vyšším úhlem, ale hrozí nebezpečí poranění od padající větve. Při práci sledujte spadané větve, aby nedošlo k poranění. Nikdy nepoužívejte pilu bez oleje, používejte biologicky odbouratelný olej. Pro zapnutí pily zatlačte bezpečnostní spínač (10) dopředu a potom zatáhněte za spínač (11). Pila je vybavena řetězem s nízkým zpětným vrhem. Zpětný vrh očekávejte, pokud budete řezat koncem pily. Vždy pilu držte oběma rukama.

Nádržka na olej 10 Bezpečnostní spínač 11 Hlavní spínač 12 Kabel 13 Hnací ozubené kolo 14 Spona napínání řetězu 15 Šroub napínání řetězu 2.

4 Tenké větve mohou být přeřezány jediným řezem. Aby se předešlo ohýbání větve, je třeba ji přeřezat na několika místech. Pokud řežete velké větve, měli by jste nejdříve začít řezat zespodu. První řez zespodu proveďte v místech, kde chcete větev odříznout. Řez proveďte tak do jedné třetiny až poloviny větve. Pokud by jste vedli první řez shora, větev by se zdeformovala. Nakonec odřízněte výstupek jedním řezem. První řez Druhý řez Třetí řez 4. ÚDRŽBA 4.1 Výměna pilového řetězu Před jakoukoliv údržbou vypojte kabel z el.sítě. Pilový řetěz má mnoho ostrých hrotů, vždy proto používejte pracovní rukavice. Závitem utahování řetězu otočte a řetěz uvolněte. Otočte šroubem proti směru hodinových ručiček, dokud nebude řetěz zcela uvolněn. Poté odejměte černý plastový kryt. Vyjměte šroub (6) a odšroubujte matici (7). Plastový kryt odejměte a řetěz i vodící lištu vytáhněte. Vyčistěte olej a plochu pod plastovým krytem kartáčkem nebo stlačeným vzduchem. Zvláště vyčistěte olejový kanálek. Vyčistěte drážku vodící lišty vhodným nástrojem nebo stlačeným vzduchem. Zvláštní péči věnujte čištění olejových kanálků. Prohlédněte vodící lištu, zda není opotřebovaná a pokud je třeba, opatrně ji pilníkem nebo smirkovým papírem obruste. Pokud je vodící lišta poškozena a nejde již opravit, je nutné ji vyměnit. Položte nový řetěz do drážky ve správném směru rotace. Šipky na řetězu musí souhlasit se šipkami na těle pily. Nyní připevněte řetěz I vodící lištu. Řetěz nasaďte na ozubené kolo a nastavte vodící lištu. Ujistěte se, že je napínání řetězu (14) v dírce vodící lišty. Odmontujte plastový kryt a napněte řetěz. Řetěz namažte olejem a na chvíli pilu zapněte. Poté zkontrolujte napnutí řetězu a pokud je nutné, přítáhněte jej. Při každé druhé výměně řetězu vyměňte také ozubené kolo. Pro výměnu ozubeného kola vyjměte kroužek z hřídele a vytáhněte ozubené kolo s podložkami z hřídele. Pokud je třeba, použijte mazivo. Poté ozubené kolo opět vložte na hřídel a zabezpečte jej kroužkem. Olejový kanálek Napínání řetězu

Nakonec odřízněte výstupek jedním řezem. První řez Druhý řez Třetí řez 4. ÚDRŽBA 4.1 Výměna pilového řetězu Před jakoukoliv údržbou vypojte kabel z el.sítě.

5 4.2 Napínání řetězu Řětěz by neměl být příliš volný, ale měli by jste být schopni jej o pár milimetrů zvednout z vodící lišty. Před jakoukoliv údržbou odpojte kabel z el. sítě.hlavní šroub napínání řetězu je v přední části pily hned vedle vodící lišty. Otočením doprava řetěz utáhnete, doleva jej povolíte. Dejte pozor na ostré části řetězu. Opravy a výměna uhlíků Opravy by měla provádět pouze zkušená osoba. Pokud jsou uhlíky špatné, pilu nepoužívejte a nechte uhlíky vyměnit. Uhlíky, které jsou součástí balení by měl do pily vložit zkušený servisní mechanik. 5. TECHNICKÉ ÚDAJE Napětí Výkon Délka vodící lišty Max.délka řezu Rychlost řetězu bez otáček Délka Prodloužená délka Kapacita olejové nádrže Akustický tlak Akustický výkon Váha POWXG V- 50Hz 650W 20,32 cm 180mm 16m/s 182cm 328cm 150ml 85 db (A) 97 db (A) 5,5 kg 6. USKLADNĚNÍ Pokud nebudete pilu nějakou dobu používat, např.v zimě, olej musí být odčerpán z olejové nádržky,včetně olejových kanálků. Zbytek oleje vylijte z nádržky a uskladněte jej na tmavém a suchém místě. Do olejové nádrže nalijte lžíci minerálního oleje. Na řetěz naneste mazací olej a nechte pilu chvíli zapnutou, aby se minerální olej dostal přes olejovou pumpu do olejových kanálků. Při opětovném použití pily znovu nalejte do nádržky olej.

Opravy a výměna uhlíků Opravy by měla provádět pouze zkušená osoba. Pokud jsou uhlíky špatné, pilu nepoužívejte a nechte uhlíky vyměnit.

6 7. ZÁRUKA Informujte se u svého obchodníka o podmínkách. Vaše účtenka slouží jako doklad o záruce.(běžné opotřebení odpovídá používání výrobku a jeho skladování.) V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady, ale nevztahuje se na: závady způsobené běžným opotřebením a opotřebením jednotlivých částí, jako jsou např. ložiska, uhlíky, kabely, zástrčky, vrtáky, bity, řezací lišty, atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na náklady na přepravu, nebo na závady vzniklé nedodržením tohoto návodu k použití a v rozporu s účelem použití výrobku. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup, nebo kdy je jasné, že výrobek nebyl správně udržován (pravidelné čištění ventilačních otvorů, uhlíků,...). Váš doklad o zakoupení je nutné uschovat, neboť je důkazem o datu zakoupení výrobku. Nedemontovaný nástroj musí být vrácen prodejci v přijatelně čistém stavu, v původním ochranném kufříku (pokud je součástí dodávky) spolu s dokladem o zakoupení výrobku. 8. ŽIVOTNÍ PROSTŘEDÍ Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Použitý motorový olej likvidujte způsobem slučitelným s péčí o životní prostředí. V kanystru jej předejte k recyklaci do vyhrazeného střediska pro likvidaci tohoto druhu odpadu. Nevyhazujte jej do odpadu ani jej nevylévejte na zem.

Tato záruka se vztahuje na veškerý materiál a výrobní vady, ale nevztahuje se na: závady způsobené běžným opotřebením a opotřebením jednotlivých částí, jako jsou např.

7 9. Prohlášení o shodě Varo NV of 2500 Lier, Belgium, prohlašuje, že Typ výrobku: POW XG1008 TELESKOPICKÁ ŘETĚZOVÁ PILA 650W je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na evropských harmonizovaných normách. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně jejich případných změn a doplňků): EC Council Directive 98/37/EEC Machinery, 98/37/EC- Annex I Evropské harmonizované normy a jejich změny a doplňky:. EN : A1 + A2. EN : A1. EN : EN : A1. EN :2003 +A1. ISO : Jeroen Nys General Manager VARO, Joseph Van Instraat 9, B2500 Lier

Evropské směrnice (včetně jejich případných změn a doplňků): EC Council Directive 98/37/EEC Machinery, 98/37/EC- Annex I Evropské harmonizované normy a jejich změny a doplňky:.
