Pomocné relé RP 701 RP 701 KCU RP 701 S9 KCU RP 701 S4 PC RP 701 V

Transkript

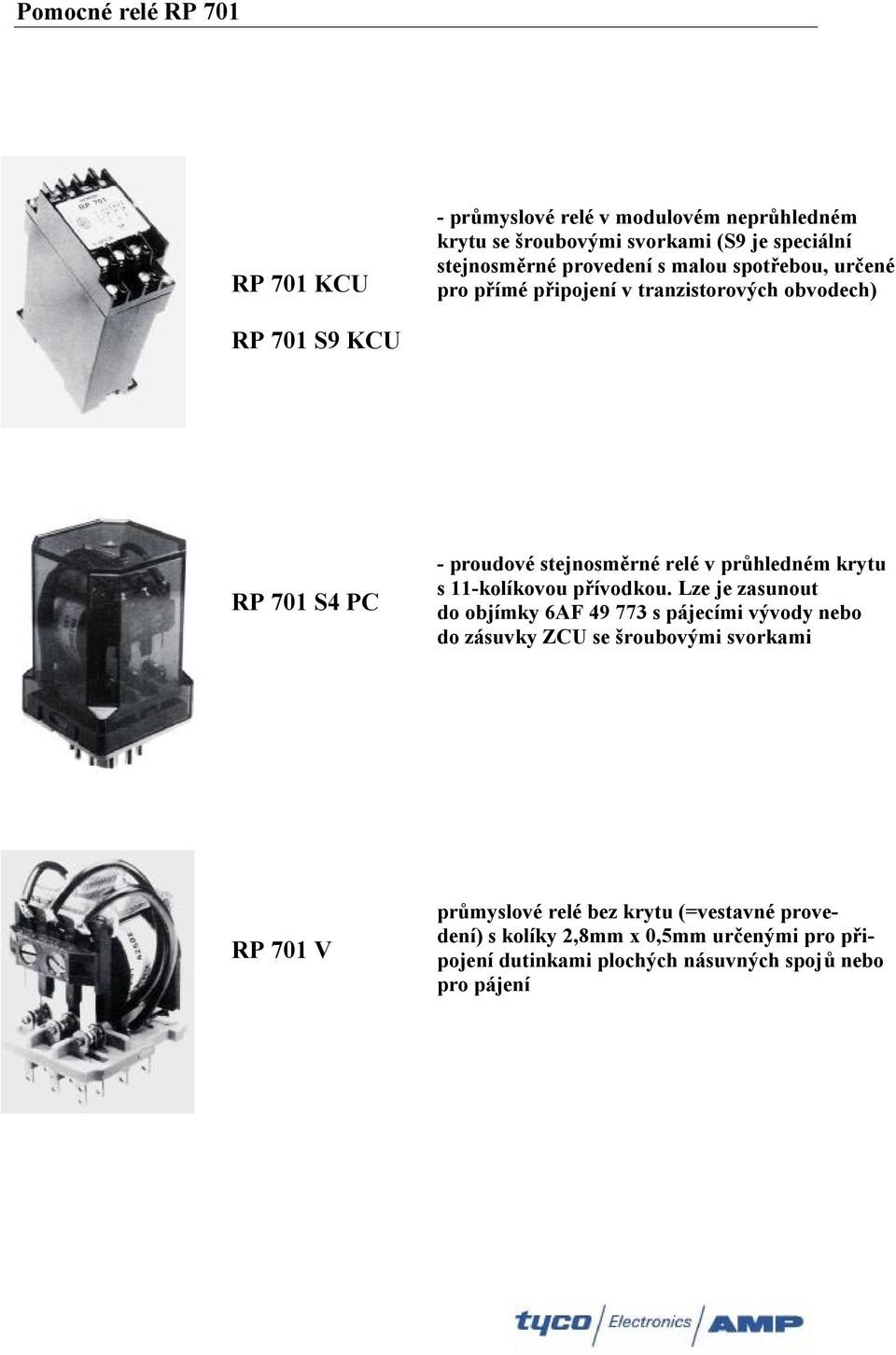

1 RP 701 KCU - průmyslové relé v modulovém neprůhledném krytu se šroubovými svorkami (S9 je speciální stejnosměrné provedení s malou spotřebou, určené pro přímé připojení v tranzistorových obvodech) RP 701 S9 KCU RP 701 S4 PC - proudové stejnosměrné relé v průhledném krytu s 11-kolíkovou přívodkou. Lze je zasunout do objímky 6AF s pájecími vývody nebo do zásuvky ZCU se šroubovými svorkami RP 701 V průmyslové relé bez krytu (=vestavné provedení) s kolíky 2,8mm x 0,5mm určenými pro připojení dutinkami plochých násuvných spojů nebo pro pájení

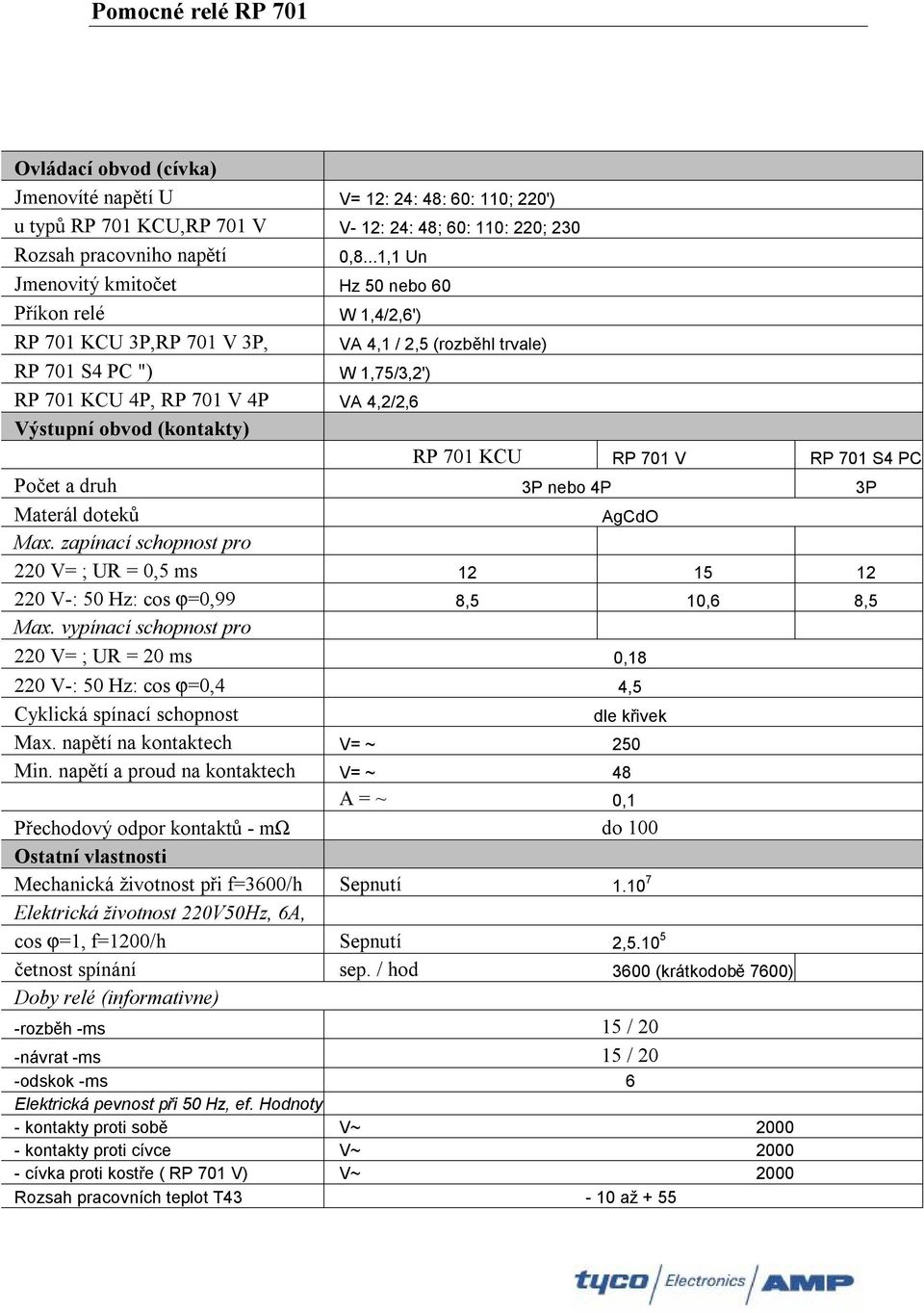

2 Ovládací obvod (cívka) Jmenovíté napětí U V= 12: 24: 48: 60: 110; 220') u typů RP 701 KCU,RP 701 V V- 12: 24: 48; 60: 110: 220; 230 Rozsah pracovniho napětí 0,8...1,1 Un Jmenovitý kmitočet Hz 50 nebo 60 Příkon relé W 1,4/2,6') RP 701 KCU 3P,RP 701 V 3P, VA 4,1 / 2,5 (rozběhl trvale) RP 701 S4 PC ") W 1,75/3,2') RP 701 KCU 4P, RP 701 V 4P VA 4,2/2,6 Výstupní obvod (kontakty) RP 701 KCU RP 701 V RP 701 S4 PC Počet a druh 3P nebo 4P 3P Materál doteků AgCdO Max. zapínací schopnost pro 220 V= ; UR = 0,5 ms V-: 50 Hz: cos ϕ=0,99 8,5 10,6 8,5 Max. vypínací schopnost pro 220 V= ; UR = 20 ms 0, V-: 50 Hz: cos ϕ=0,4 4,5 Cyklická spínací schopnost dle křivek Max. napětí na kontaktech V= ~ 250 Min. napětí a proud na kontaktech V= ~ 48 A = ~ 0,1 Přechodový odpor kontaktů - mω do 100 Ostatní vlastnosti Mechanická životnost při f=3600/h Sepnutí Elektrická životnost 220V50Hz, 6A, cos ϕ=1, f=1200/h Sepnutí 2, četnost spínání sep. / hod 3600 (krátkodobě 7600) Doby relé (informativne) -rozběh -ms 15 / 20 -návrat -ms 15 / 20 -odskok -ms 6 Elektrická pevnost při 50 Hz, ef. Hodnoty - kontakty proti sobě V~ kontakty proti cívce V~ cívka proti kostře ( RP 701 V) V~ 2000 Rozsah pracovních teplot T43-10 až + 55

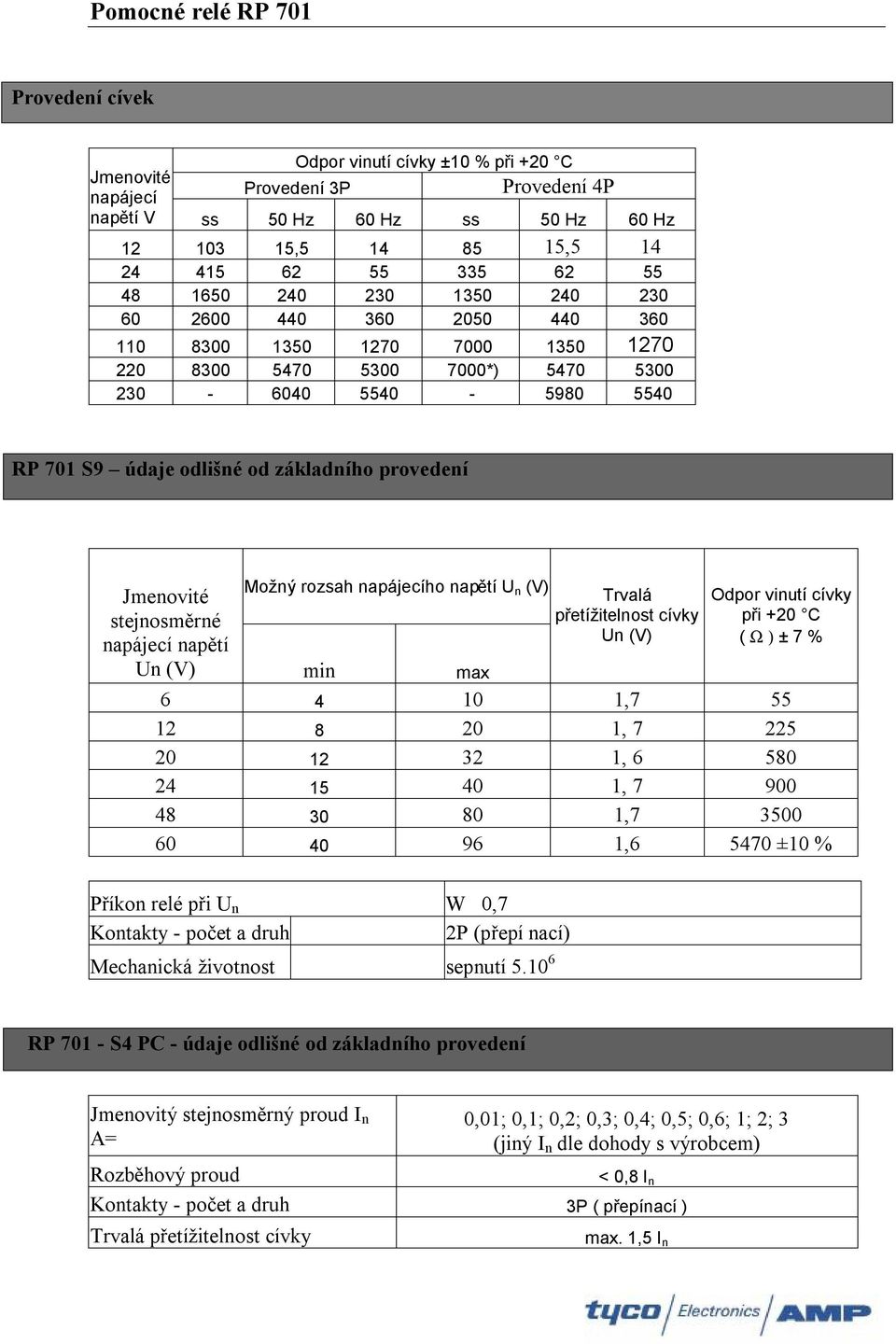

3 Provedení cívek Jmenovité napájecí Odpor vinutí cívky ±10 % při +20 C Provedení 3P Provedení 4P napětí V ss 50 Hz 60 Hz ss 50 Hz 60 Hz , , *) RP 701 S9 údaje odlišné od základního provedení Možný rozsah napájecího napětí U n (V) Jmenovité Trvalá stejnosměrné přetížitelnost cívky Un (V) napájecí napětí Un (V) min max Odpor vinutí cívky při +20 C ( Ω ) ± 7 % , , , , , , ±10 % Příkon relé při U n W 0,7 Kontakty - počet a druh 2P (přepí nací) Mechanická životnost sepnutí RP S4 PC - údaje odlišné od základního provedení Jmenovitý stejnosměrný proud I n A= 0,01; 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 1; 2; 3 (jiný I n dle dohody s výrobcem) Rozběhový proud < 0,8 I n Kontakty - počet a druh 3P ( přepínací ) Trvalá přetížitelnost cívky max. 1,5 I n

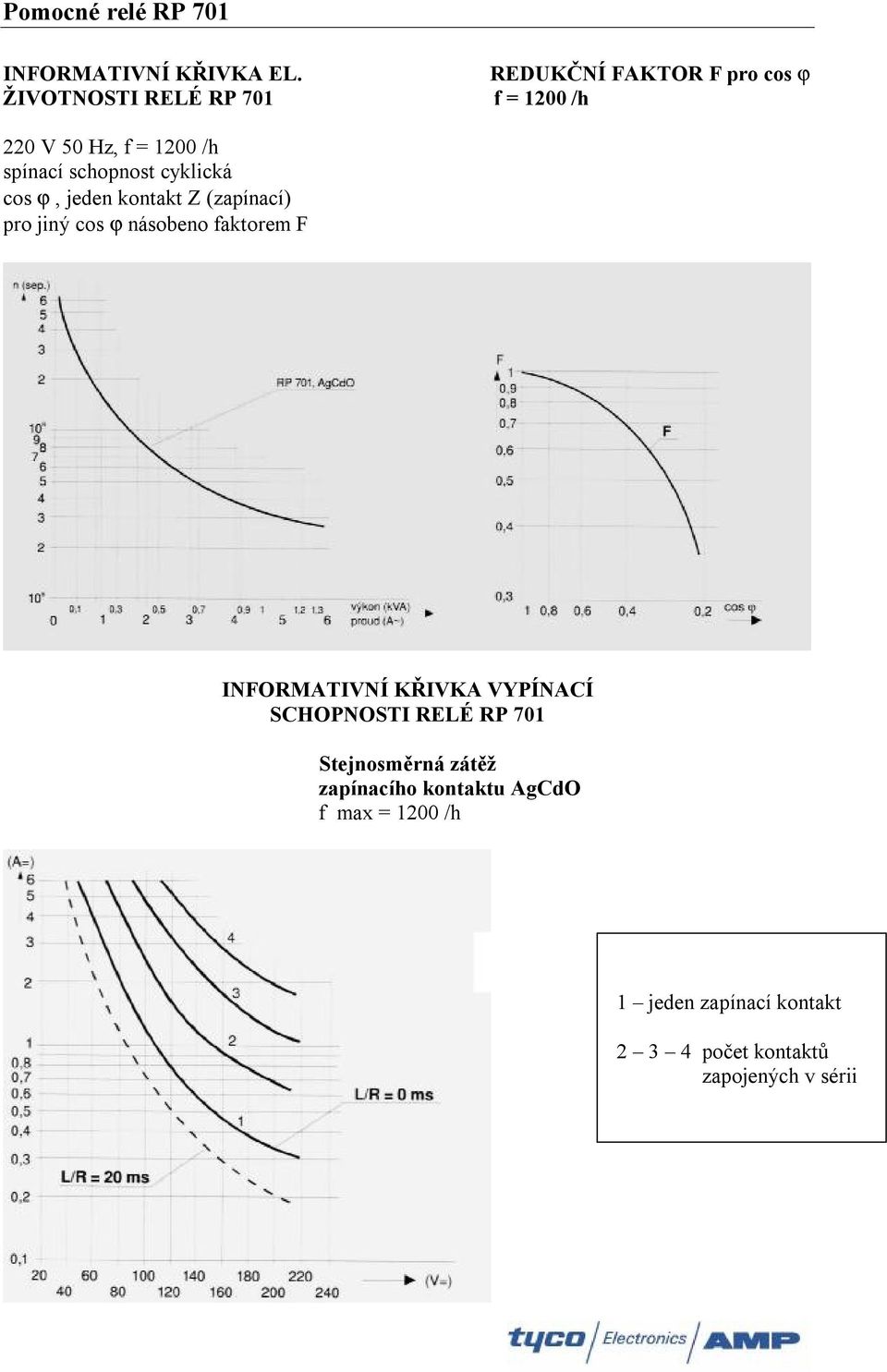

4 INFORMATIVNÍ KŘIVKA EL. REDUKČNÍ FAKTOR F pro cos j ŽIVOTNOSTI RELÉ RP 701 f = 1200 /h 220 V 50 Hz, f = 1200 /h spínací schopnost cyklická cos ϕ, jeden kontakt Z (zapínací) pro jiný cos ϕ násobeno faktorem F INFORMATIVNÍ KŘIVKA VYPÍNACÍ SCHOPNOSTI RELÉ RP 701 Stejnosměrná zátěž zapínacího kontaktu AgCdO f max = 1200 /h 1 jeden zapínací kontakt počet kontaktů zapojených v sérii

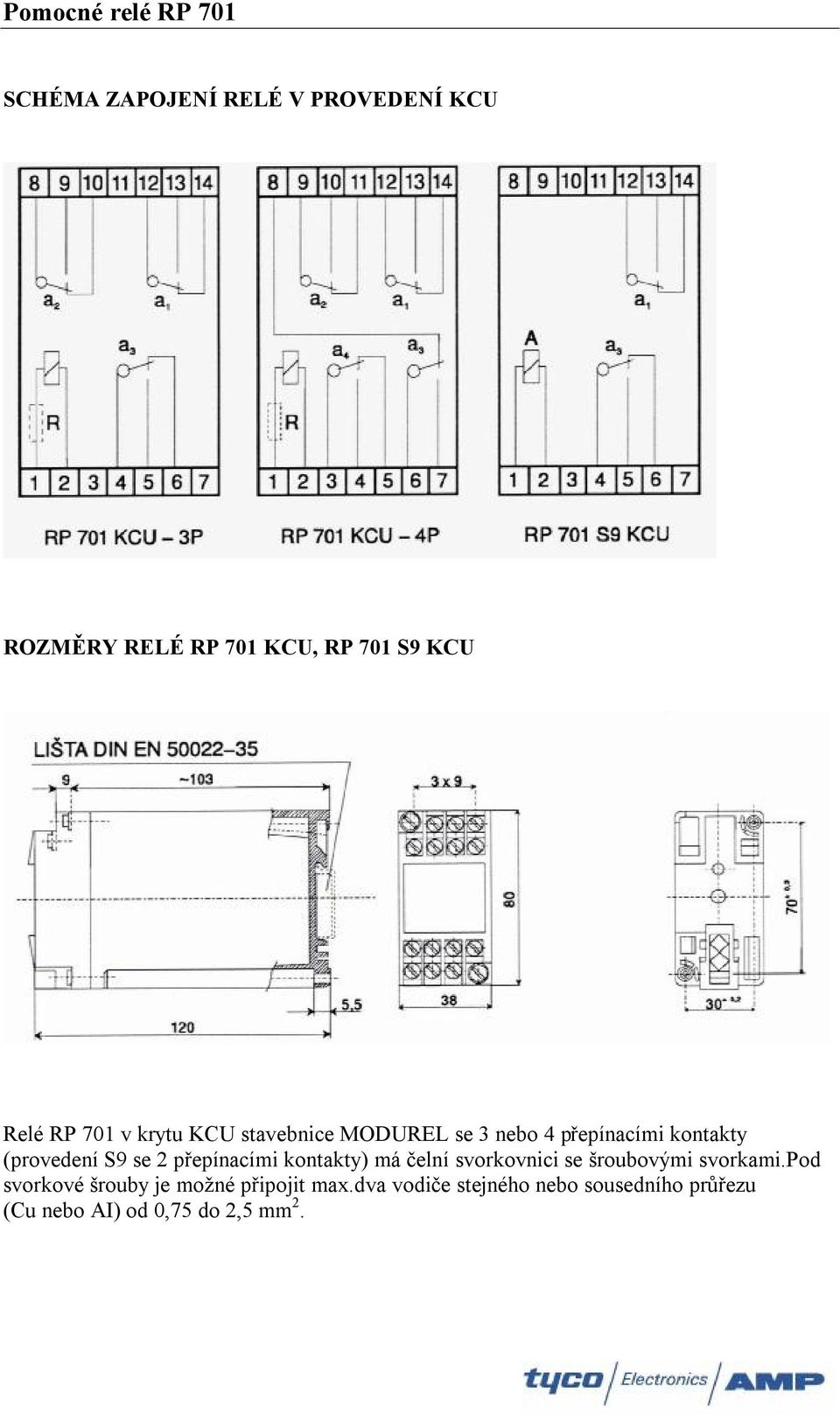

5 SCHÉMA ZAPOJENÍ RELÉ V PROVEDENÍ KCU ROZMĚRY RELÉ RP 701 KCU, RP 701 S9 KCU Relé RP 701 v krytu KCU stavebnice MODUREL se 3 nebo 4 přepínacími kontakty (provedení S9 se 2 přepínacími kontakty) má čelní svorkovnici se šroubovými svorkami.pod svorkové šrouby je možné připojit max.dva vodiče stejného nebo sousedního průřezu (Cu nebo AI) od 0,75 do 2,5 mm 2.

6 ROZMĚRY A ZAPOJENÍ RELÉ RP 701 V 3P ROZMĚRY A ZAPOJENÍ RELÉ RP 701 V 4P

7 ROZMĚRY A ZAPOJENÍ RELÉ RP 701 S9 V Vestavná provedení relé RP 701 V se 3P nebo 4P kontakty(provedení S9 s 2P) lze připevnit k jiné nosné konstrukci šroubem M3. Při montáži více relé v řaděj je rozteč upevňovacích otvorů pro RP 701 V - 3P min. 34 mm, pro RP 701 V - 4P min. 38 mm. Relé lze bezprostředně montovat na lištu nebo desku v případě, že okraj této lišty nebo desky směrem ke kontaktům relé je vzdálen max.l2 mm od osy upevňovacího otvoru. Je-li třeba montovat relé z konstrukčních důvodů dále od kraje upevňovací desky,je nutné mezi relé a desku vložit podložku tloušt'ky min. 1 mm. Vzhledem k odkrytému systému relé je nutné pamatovat na dodatečnou ochranu před nebezpečným dotykovým napětím. Způsob pájení u provedení RP 701 V Pří pájení přívodních vodičů na pájecí vývody je nutné dodržet následující zásady,aby nedošlo k porušení seřízení relé: - doba pájení co nejkratší ( max. 3 s ), pájecí teplota max C - vývody pevných kontaktů se nesmí ohýbat a při pájení je nutné omezit na minimum tlak vyvozovaným pájedlem ROZMĚRY RELÉ RP 701 S4 PC Provedení PC má 11-ti kolíkovou přívodku. Zapojení a označení vývodů relé je shodné s odpovídajícími evropskými výrobky.předností přívodkového provedení RP 701 S4 PC je možnost rychlé výměny relé. Relé v přívodkovém provedení PC lze zasunout do objímky 6AF s pájecími vývody nebo do zásuvky ZCU, která je určena pro šroubové připojení vodičů. Objímka 6AF je určena pro montáž do panelu. Na pájecí vývody objímky je možné pájet Cu vodiče 2 x 0,5 mm 2 nebo 1 x 0,8 mm 2
