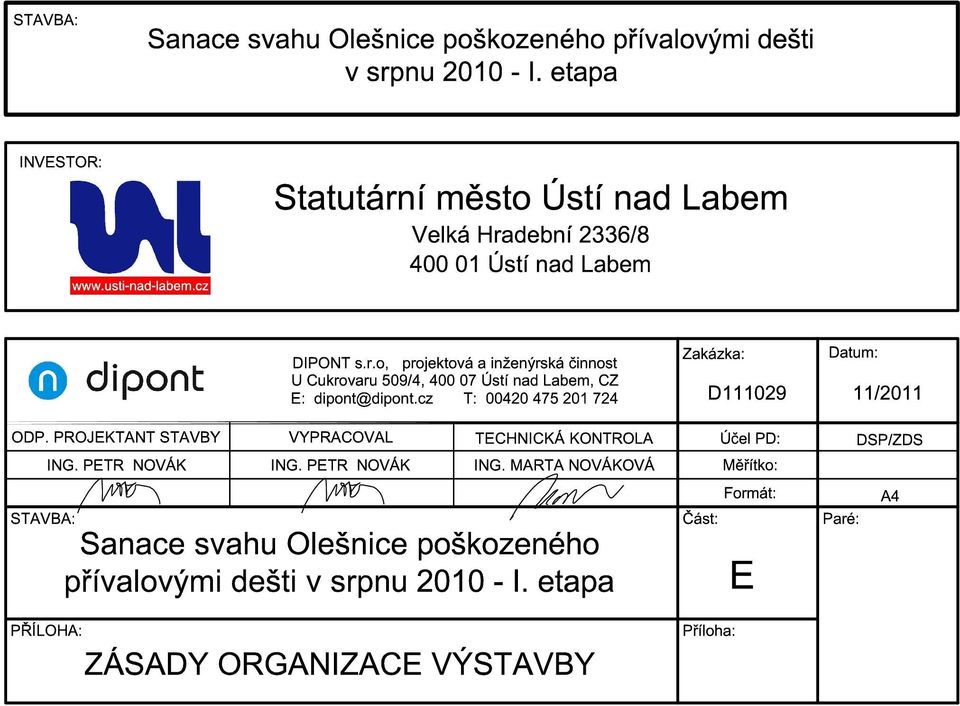

Zakázka: D Stavba: Sanace svahu Olešnice poškozeného přívalovými dešti v srpnu 2010 I. etapa

Transkript

1

2 1 Identifikační údaje Stavba Investor Projektant Charakteristika a celkové uspořádání staveniště Obvod staveniště a zařízení staveniště Návrh postupu a provádění stavby Nakládání s odpady ze stavby Přístup na staveniště a vjezdy Vliv stavby na životní prostředí... 5 Zásady organizace výstavby STRANA 1/5

3 1 Identifikační údaje 1.1 Stavba Stavba Katastrální území Obec Kraj Sanace svahu Olešnice poškozeného přívalovými dešti v srpnu 2010 I. etapa Olešnice u Svádova Ústí nad Labem Ústecký 1.2 Investor Název Statutární město Ústí nad Labem IČ Adresa Velká Hradební 8, Ústí nad Labem Zástupce investora p. Roman Vlček 1.3 Projektant Název Dipont s.r.o. IČ Adresa U Cukrovaru 509/4, Ústí nad Labem Zástupce projektanta Ing. Marta Nováková jednatelka T: , E: dipont@dipont.cz Odpovědný projektant stavby Ing. Petr Novák autorizovaný inženýr pro mosty a inženýrské konstrukce T: , E: novak@dipont.cz Zásady organizace výstavby STRANA 2/5

4 2 Charakteristika a celkové uspořádání staveniště Stavba se nachází v CHKO České středohoří. Řešená lokalita se nachází na jihovýchodním okraji osady Olešnice, cca 960 m směrem od centra obce Svádov a cca 1300 m směrem od zámku ve Velkém Březně, na nezpevněné místní komunikaci nad Olešnickým potokem. V blízkosti stavby se nachází stožár veřejného osvětlení s nadzemním napájecím kabelem a vodovod, který ale nezasahuje do této stavby. Charakteristika stavby Délka zdi Šířka zdi Šířka základu Maximální výška zdi Uvažované zatížení Jako sanační opatření je navržena opěrná zeď ze železobetonu délky 25,0 m založená na roštu z mikropilot. Líc zdi bude tvořen kamenným zdivem, které bude sloužit jako ztracené bednění. Na železobetonové římse bude osazeno ocelové zábradlí se svislou výplní. Podél římsy bude veden odvodňovací žlab z polymerického betonu. 24,98 m 1,00 m 1,25 m 2,80 m Zatížení dle ČSN EN Zatížení mostů dopravou Sesuv pod místní komunikací Olešnice Varta se nachází u vjezdu k domu č. p. 29 na okraji Olešnice. Sesuv se vytvořil v prudkém svahu nad Olešnickým potokem a má charakter proudového sesuvu, který se vyznačuje vysokým poměrem délky a šířky sesuvu (délka sesuvu je zde cca 40 m, maximální šířka 13 m). 3 Obvod staveniště a zařízení staveniště Prostor zařízení staveniště se předpokládá na parcele 115/1 (statutární město Ústí nad Labem) a parcele 82 (Lesy České republiky, s.p.). Umístění zařízení staveniště na těchto parcelách (případně jiných) musí zhotovitel stavby projednat s vlastníkem pozemku. Předpokládá se, že vybourané hmoty budou ihned nakládány a odváženy na určená místa. Na stavbě bude po omezenou dobu skladován vybraný stavební materiál. Na staveništi bude umístěna také buňka stavbyvedoucího a přenosné WC. K tomu bude využita plocha zařízení staveniště cca 50 m 2 Zásady organizace výstavby STRANA 3/5

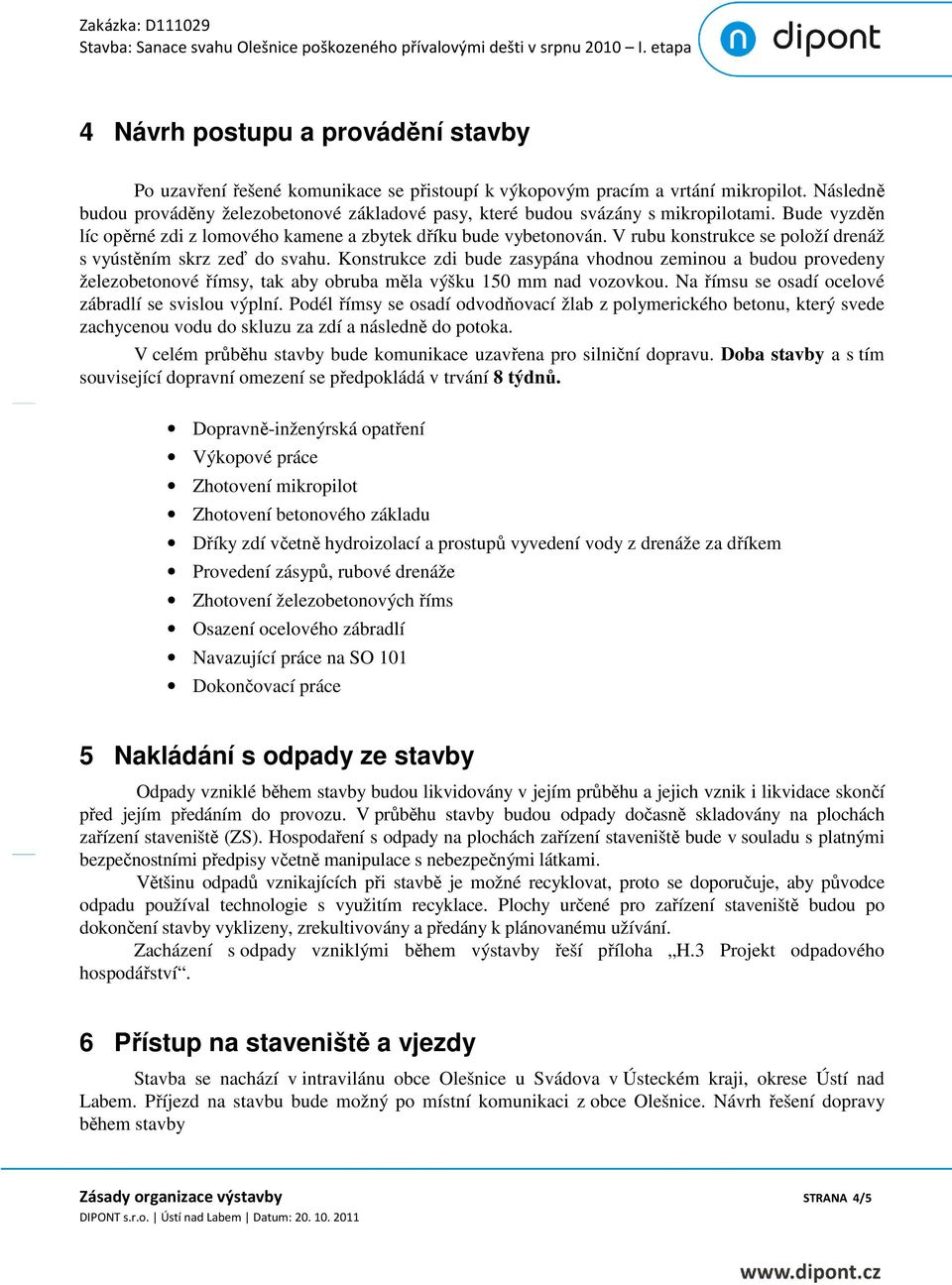

5 4 Návrh postupu a provádění stavby Po uzavření řešené komunikace se přistoupí k výkopovým pracím a vrtání mikropilot. Následně budou prováděny železobetonové základové pasy, které budou svázány s mikropilotami. Bude vyzděn líc opěrné zdi z lomového kamene a zbytek dříku bude vybetonován. V rubu konstrukce se položí drenáž s vyústěním skrz zeď do svahu. Konstrukce zdi bude zasypána vhodnou zeminou a budou provedeny železobetonové římsy, tak aby obruba měla výšku 150 mm nad vozovkou. Na římsu se osadí ocelové zábradlí se svislou výplní. Podél římsy se osadí odvodňovací žlab z polymerického betonu, který svede zachycenou vodu do skluzu za zdí a následně do potoka. V celém průběhu stavby bude komunikace uzavřena pro silniční dopravu. Doba stavby a s tím související dopravní omezení se předpokládá v trvání 8 týdnů. Dopravně-inženýrská opatření Výkopové práce Zhotovení mikropilot Zhotovení betonového základu Dříky zdí včetně hydroizolací a prostupů vyvedení vody z drenáže za dříkem Provedení zásypů, rubové drenáže Zhotovení železobetonových říms Osazení ocelového zábradlí Navazující práce na SO 101 Dokončovací práce 5 Nakládání s odpady ze stavby Odpady vzniklé během stavby budou likvidovány v jejím průběhu a jejich vznik i likvidace skončí před jejím předáním do provozu. V průběhu stavby budou odpady dočasně skladovány na plochách zařízení staveniště (ZS). Hospodaření s odpady na plochách zařízení staveniště bude v souladu s platnými bezpečnostními předpisy včetně manipulace s nebezpečnými látkami. Většinu odpadů vznikajících při stavbě je možné recyklovat, proto se doporučuje, aby původce odpadu používal technologie s využitím recyklace. Plochy určené pro zařízení staveniště budou po dokončení stavby vyklizeny, zrekultivovány a předány k plánovanému užívání. Zacházení s odpady vzniklými během výstavby řeší příloha H.3 Projekt odpadového hospodářství. 6 Přístup na staveniště a vjezdy Stavba se nachází v intravilánu obce Olešnice u Svádova v Ústeckém kraji, okrese Ústí nad Labem. Příjezd na stavbu bude možný po místní komunikaci z obce Olešnice. Návrh řešení dopravy během stavby Zásady organizace výstavby STRANA 4/5

6 Během rekonstrukce bude znemožněn příjezd do osady Varta směrem z Olešnice. Doprava bude svedena na objízdnou trasu přes Velké Březno a po lesní cestě do osady Varta (řešeno v příloze H.2) Dále stavba omezí příjezd vozidlem k domu č. p. 29. V tomto případě bude nutné parkovat vozidla cca 100 m před objektem. Rozsah stavby umožňuje pěší přístup k objektu č. p. 29. Objízdná trasa bude vedena po silnicích III/25845, II/261 a III/ Vliv stavby na životní prostředí Při provádění stavby musí zhotovitel dodržovat požadavky všech předpisů týkajících se životního prostředí. Ustanovení příslušných předpisů se musí uplatnit při skladování materiálů. Přípustné hladiny hluku stanoví Hygienické předpisy Ministerstva zdravotnictví ČR. Zhotovitel musí dbát na to, aby nebyly překročeny nejvyšší přípustné hladiny hluku, které jsou určeny předpisy. Zhotovitel může používat jen stroje, jejichž emise hluku byly posouzeny v rámci schválení typu stroje a u nichž nedošlo k nárůstu hlučnosti následkem zhoršení jejich technického stavu. V souvislosti se zatěžováním staveniště a jeho okolí z provozu stavebních strojů, prachem, uvolňováním prchavých látek a dalšími druhy znečištění ovzduší je zhotovitel povinen se řídit ustanoveními zákona č. 211/1994 Sb. Během stavby dojde k dočasnému zhoršení životního prostředí, zvýší se hlučnost a prašnost v okolí stavby. Zhotovitel je povinen dodržovat Nařízení vlády o ochraně zdraví před nepříznivými účinky hluku a vibrací č. 502 Sb. z roku Následným provozem dokončeného díla nevzniknou škody na životním prostředí. Stavební práce související s výstavbou přinesou omezení pohybu osob a vozidel v prostoru stavby. Zhotovitel musí provést všechna potřebná organizační a technická opatření, aby zabránil nepříznivému znečištění povrchových a podzemních vod, způsobených stavební činností, v souladu s vyhláškou č. 6/1997 Sb. Zejména musí dbát na zabránění úkapů a úniků ropných látek produktů, asfaltů, různých chemikálií a dalších ekologicky nebezpečných látek při jejich přepravě, skladování i použití. Je nutno dodržovat zákonné normy. Při provádění stavby vznikají odpady, se kterými musí zhotovitel nakládat v souladu se zákonem č. 185/2001 Sb. V Ústí n. Labem, listopad 2011 Ing. Petr Novák Dipont s r.o., Ústí nad Labem Zásady organizace výstavby STRANA 5/5
