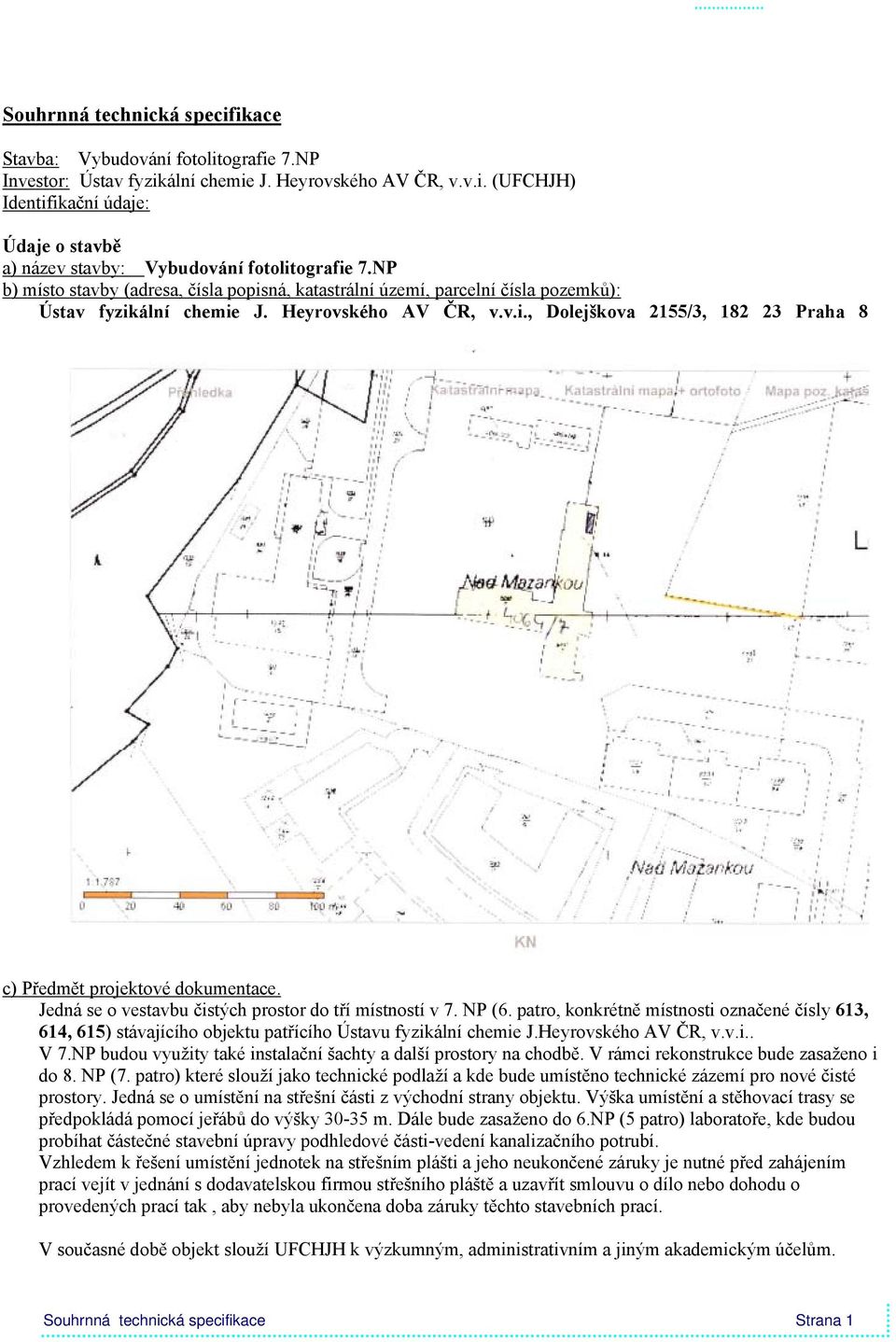

1 Souhrnná technická specifikace Stavba: Vybudování fotolitografie 7.NP Investor: Ústav fyzikální chemie J. Heyrovského AV ČR, v.v.i. (UFCHJH) Identifikační údaje: Údaje o stavbě a) název stavby: Vybudování fotolitografie 7.NP b) místo stavby (adresa, čísla popisná, katastrální území, parcelní čísla pozemků): Ústav fyzikální chemie J. Heyrovského AV ČR, v.v.i., Dolejškova 2155/3, Praha 8 c) Předmět projektové dokumentace. Jedná se o vestavbu čistých prostor do tří místností v 7. NP (6. patro, konkrétně místnosti označené čísly 613, 614, 615) stávajícího objektu patřícího Ústavu fyzikální chemie J.Heyrovského AV ČR, v.v.i.. V 7.NP budou využity také instalační šachty a další prostory na chodbě. V rámci rekonstrukce bude zasaženo i do 8. NP (7. patro) které slouží jako technické podlaží a kde bude umístěno technické zázemí pro nové čisté prostory. Jedná se o umístění na střešní části z východní strany objektu. Výška umístění a stěhovací trasy se předpokládá pomocí jeřábů do výšky m. Dále bude zasaženo do 6.NP (5 patro) laboratoře, kde budou probíhat částečné stavební úpravy podhledové části-vedení kanalizačního potrubí. Vzhledem k řešení umístění jednotek na střešním plášti a jeho neukončené záruky je nutné před zahájením prací vejít v jednání s dodavatelskou firmou střešního pláště a uzavřít smlouvu o dílo nebo dohodu o provedených prací tak, aby nebyla ukončena doba záruky těchto stavebních prací. V současné době objekt slouží UFCHJH k výzkumným, administrativním a jiným akademickým účelům. Souhrnná technická specifikace Strana 1

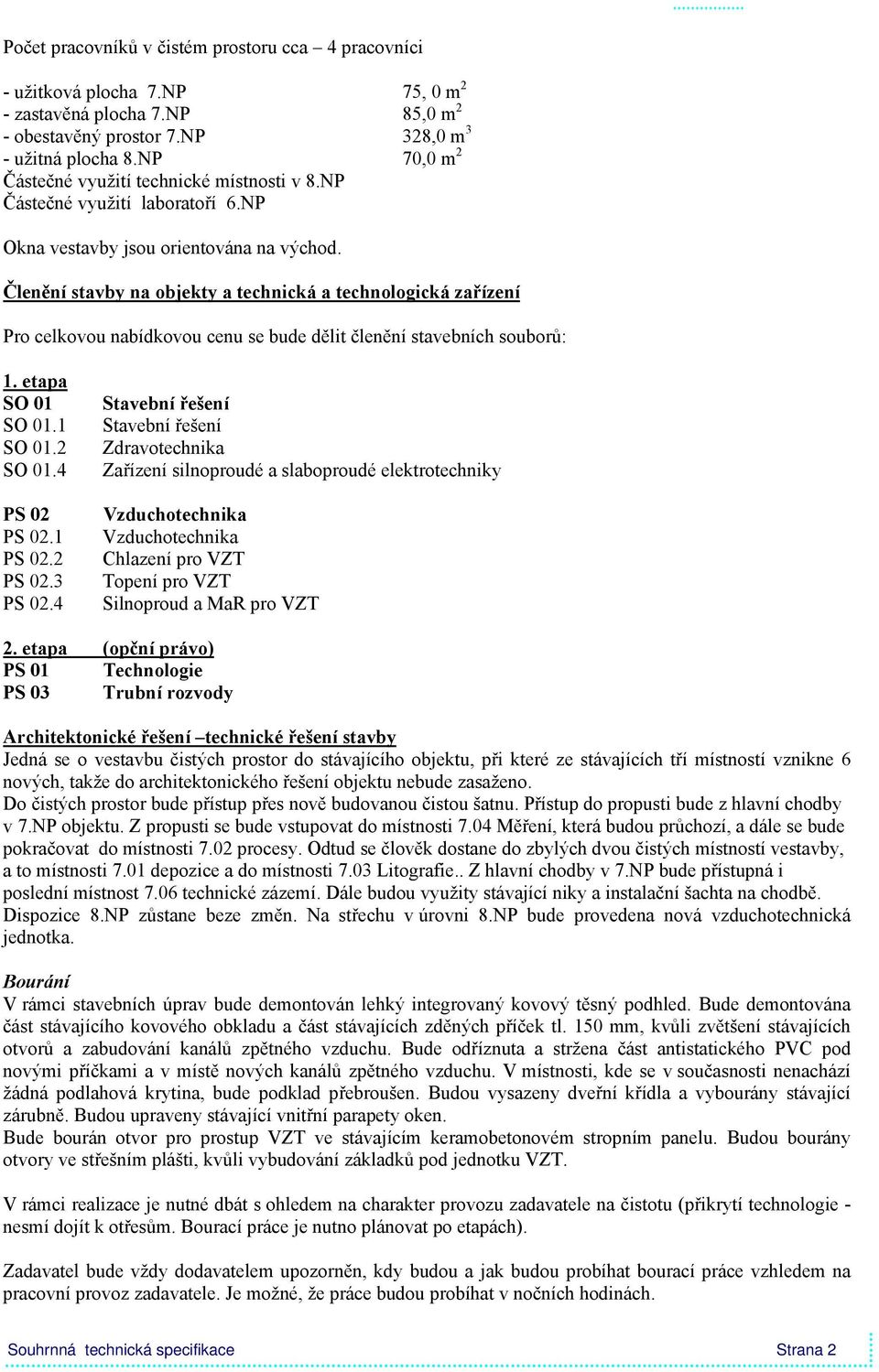

2 Počet pracovníků v čistém prostoru cca 4 pracovníci - užitková plocha 7.NP 75, 0 m 2 - zastavěná plocha 7.NP 85,0 m 2 - obestavěný prostor 7.NP 328,0 m 3 - užitná plocha 8.NP 70,0 m 2 Částečné využití technické místnosti v 8.NP Částečné využití laboratoří 6.NP Okna vestavby jsou orientována na východ. Členění stavby na objekty a technická a technologická zařízení Pro celkovou nabídkovou cenu se bude dělit členění stavebních souborů: 1. etapa SO 01 SO 01.1 SO 01.2 SO 01.4 PS 02 PS 02.1 PS 02.2 PS 02.3 PS 02.4 Stavební řešení Stavební řešení Zdravotechnika Zařízení silnoproudé a slaboproudé elektrotechniky Vzduchotechnika Vzduchotechnika Chlazení pro VZT Topení pro VZT Silnoproud a MaR pro VZT 2. etapa (opční právo) PS 01 Technologie PS 03 Trubní rozvody Architektonické řešení technické řešení stavby Jedná se o vestavbu čistých prostor do stávajícího objektu, při které ze stávajících tří místností vznikne 6 nových, takže do architektonického řešení objektu nebude zasaženo. Do čistých prostor bude přístup přes nově budovanou čistou šatnu. Přístup do propusti bude z hlavní chodby v 7.NP objektu. Z propusti se bude vstupovat do místnosti 7.04 Měření, která budou průchozí, a dále se bude pokračovat do místnosti 7.02 procesy. Odtud se člověk dostane do zbylých dvou čistých místností vestavby, a to místnosti 7.01 depozice a do místnosti 7.03 Litografie.. Z hlavní chodby v 7.NP bude přístupná i poslední místnost 7.06 technické zázemí. Dále budou využity stávající niky a instalační šachta na chodbě. Dispozice 8.NP zůstane beze změn. Na střechu v úrovni 8.NP bude provedena nová vzduchotechnická jednotka. Bourání V rámci stavebních úprav bude demontován lehký integrovaný kovový těsný podhled. Bude demontována část stávajícího kovového obkladu a část stávajících zděných příček tl. 150 mm, kvůli zvětšení stávajících otvorů a zabudování kanálů zpětného vzduchu. Bude odříznuta a stržena část antistatického PVC pod novými příčkami a v místě nových kanálů zpětného vzduchu. V místnosti, kde se v současnosti nenachází žádná podlahová krytina, bude podklad přebroušen. Budou vysazeny dveřní křídla a vybourány stávající zárubně. Budou upraveny stávající vnitřní parapety oken. Bude bourán otvor pro prostup VZT ve stávajícím keramobetonovém stropním panelu. Budou bourány otvory ve střešním plášti, kvůli vybudování základků pod jednotku VZT. V rámci realizace je nutné dbát s ohledem na charakter provozu zadavatele na čistotu (přikrytí technologie - nesmí dojít k otřesům. Bourací práce je nutno plánovat po etapách). Zadavatel bude vždy dodavatelem upozorněn, kdy budou a jak budou probíhat bourací práce vzhledem na pracovní provoz zadavatele. Je možné, že práce budou probíhat v nočních hodinách. Souhrnná technická specifikace Strana 2

3 Na chodbě 7. NP musí být zachován průchod 90cm na šířku z důvodu zásobování. Stavbu je nutné provádět v co nejmenší míře bez otřesů a prachu a je nutné zajistit bezprašnost mimo prostory kde jsou prováděny bourací práce. Je nutné dodržet minimální poškození podlah, stěn, podhledů atd., demontovaný materiál zachovat v co největší míře, likvidovat pouze s odsouhlasením technického dozoru zadavatele, použitelný odevzdat technickému dozoru zadavatele (dveře, podhledy atd.) Dodavatel bude povinen zajistit součinnost s dodavatelem požárních čidel, kdy tato dodávka bude u zadavatele realizována v 2. pol. roku Základy Základky na střeše pod rámy jednotek VZT a chlazení budou provedeny železobetonové z betonu C16/20 XC1, vyztuž u horního i spodního líce pomocí Kari sítě 100/100/8. Svislé a nosné konstrukce V rámci vestavby budou použity systémy kovových příček a obkladů: - skládané sendvičové příčky Uni- EG jednostraně kovové, tl. 125 mm, ve skladbě: Jsou provedeny do výšky 150 mm nad podhled, nosné CW profily budou vytaženy a kotveny do stropu. - skládané sendvičové příčky Uni- EG jednostranně kovové, tl. 101 mm, ve skladbě: Tyto příčky budou provedeny do výšky 150mm nad podhled a slouží jako obklad stávajících zděných příček a jako předstěny před okny. Mezi místnostmi 7.02 a 7.05 provedena kovová příčka EG tl. 60 mm. Tato příčka bude provedena do výšky 150 mm nad podhled. Ze stejného systému budou provedeny kanály zpětného vzduchu. Styk příčky s podlahou je řešen podlahovým fabionem. Styk podhledu s kovovými příčkami je řešen fabionem, který je součástí podhledu. Kouty kovových příček jsou rovněž provedeny s fabiony. Dozdívky stávajících zděných příček budou provedeny pomocí porobetonových příčkovek tl. 150 mm na systémovou maltu. Střešní konstrukce Do střešní konstrukce bude zasaženo v rámci vybudování základů pro ocelový rám pod VZT jednotkou a v rámci vybourání prostupů po VZT rozvody. Střešní krytinu stávající střechy tvoří PVC-p fólie. Po doplnění všech vrstev střechy (při realizaci prostupů a základků) bude proveden natavena i nová Střešní pvc-p folie s vytažením na základy a min. 300 mm na VZT potrubí. Vzhledem k řešení umístění jednotek na střešním plášti, který je v záruční době, požaduje zadavatel, aby vybraný uchazeč postupoval v součinnosti s dodavatelem střešního pláště tak, aby nebyla dotčena záruka střešního pláště budovy (rekonstrukce střešního pláště budovy probíhala v roce 2010 záruka do r. 2020). Izolace proti vodě a zemní vlhkosti V rámci doplnění střešního pláště po prostupech a patkách. Provedeno s PVC-p fólie. Izolace tepelné a akustické Kovové příčky a obklady budou provedeny s výplní z minerální vlny tl. 40 mm Výplně otvorů V předstěně před stávajícími okny jsou navržena pharma okna zasklena (oboustranně Float tl. 4 mm), výška oken je 1200 mm, šířka 900 mm. Okna budou vybaveny magneticky ovládanými žaluziemi. Příčky předstěny budou řešeny jako variabilní, demontovatelné (rozebíratelné) pro případ nutnosti provedení oprav na fásadě nebo stávajících oknech. Součástí systému kovových příček jsou (z 1/3) prosklené otvíravé dveře, jednokřídlé kovové dveře, těsné se spodním automatickým těsněním vybavené samozavírači, s výplní ze samozhášivého polystyrenu u běžných dveří. Dveře jsou zaskleny (oboustranně Float tl. 4 mm). Dveře do litografie opatřeny žlutým sklem. Souhrnná technická specifikace Strana 3

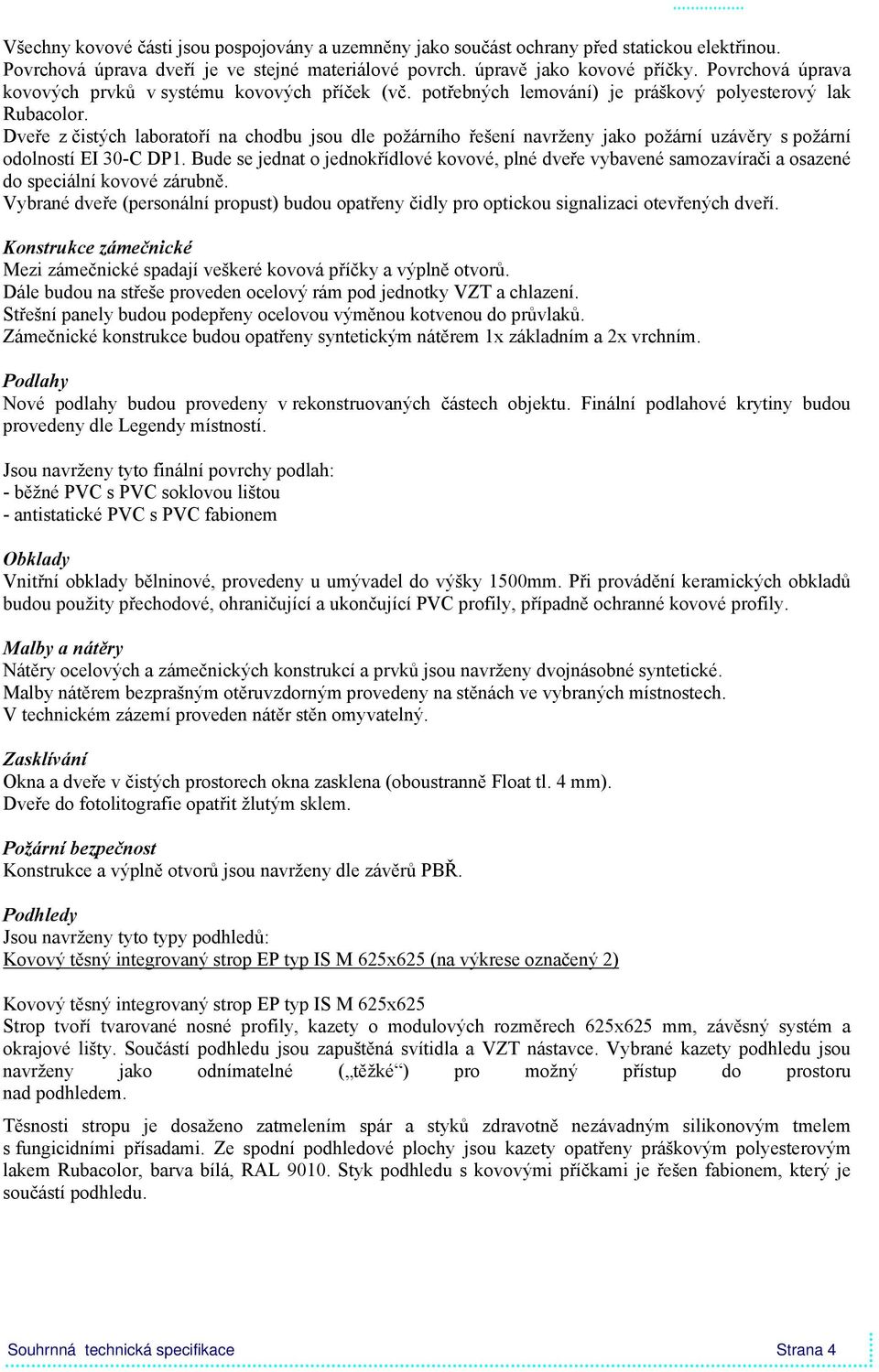

4 Všechny kovové části jsou pospojovány a uzemněny jako součást ochrany před statickou elektřinou. Povrchová úprava dveří je ve stejné materiálové povrch. úpravě jako kovové příčky. Povrchová úprava kovových prvků v systému kovových příček (vč. potřebných lemování) je práškový polyesterový lak Rubacolor. Dveře z čistých laboratoří na chodbu jsou dle požárního řešení navrženy jako požární uzávěry s požární odolností EI 30-C DP1. Bude se jednat o jednokřídlové kovové, plné dveře vybavené samozavírači a osazené do speciální kovové zárubně. Vybrané dveře (personální propust) budou opatřeny čidly pro optickou signalizaci otevřených dveří. Konstrukce zámečnické Mezi zámečnické spadají veškeré kovová příčky a výplně otvorů. Dále budou na střeše proveden ocelový rám pod jednotky VZT a chlazení. Střešní panely budou podepřeny ocelovou výměnou kotvenou do průvlaků. Zámečnické konstrukce budou opatřeny syntetickým nátěrem 1x základním a 2x vrchním. Podlahy Nové podlahy budou provedeny v rekonstruovaných částech objektu. Finální podlahové krytiny budou provedeny dle Legendy místností. Jsou navrženy tyto finální povrchy podlah: - běžné PVC s PVC soklovou lištou - antistatické PVC s PVC fabionem Obklady Vnitřní obklady bělninové, provedeny u umývadel do výšky 1500mm. Při provádění keramických obkladů budou použity přechodové, ohraničující a ukončující PVC profily, případně ochranné kovové profily. Malby a nátěry Nátěry ocelových a zámečnických konstrukcí a prvků jsou navrženy dvojnásobné syntetické. Malby nátěrem bezprašným otěruvzdorným provedeny na stěnách ve vybraných místnostech. V technickém zázemí proveden nátěr stěn omyvatelný. Zasklívání Okna a dveře v čistých prostorech okna zasklena (oboustranně Float tl. 4 mm). Dveře do fotolitografie opatřit žlutým sklem. Požární bezpečnost Konstrukce a výplně otvorů jsou navrženy dle závěrů PBŘ. Podhledy Jsou navrženy tyto typy podhledů: Kovový těsný integrovaný strop EP typ IS M 625x625 (na výkrese označený 2) Kovový těsný integrovaný strop EP typ IS M 625x625 Strop tvoří tvarované nosné profily, kazety o modulových rozměrech 625x625 mm, závěsný systém a okrajové lišty. Součástí podhledu jsou zapuštěná svítidla a VZT nástavce. Vybrané kazety podhledu jsou navrženy jako odnímatelné ( těžké ) pro možný přístup do prostoru nad podhledem. Těsnosti stropu je dosaženo zatmelením spár a styků zdravotně nezávadným silikonovým tmelem s fungicidními přísadami. Ze spodní podhledové plochy jsou kazety opatřeny práškovým polyesterovým lakem Rubacolor, barva bílá, RAL Styk podhledu s kovovými příčkami je řešen fabionem, který je součástí podhledu. Souhrnná technická specifikace Strana 4

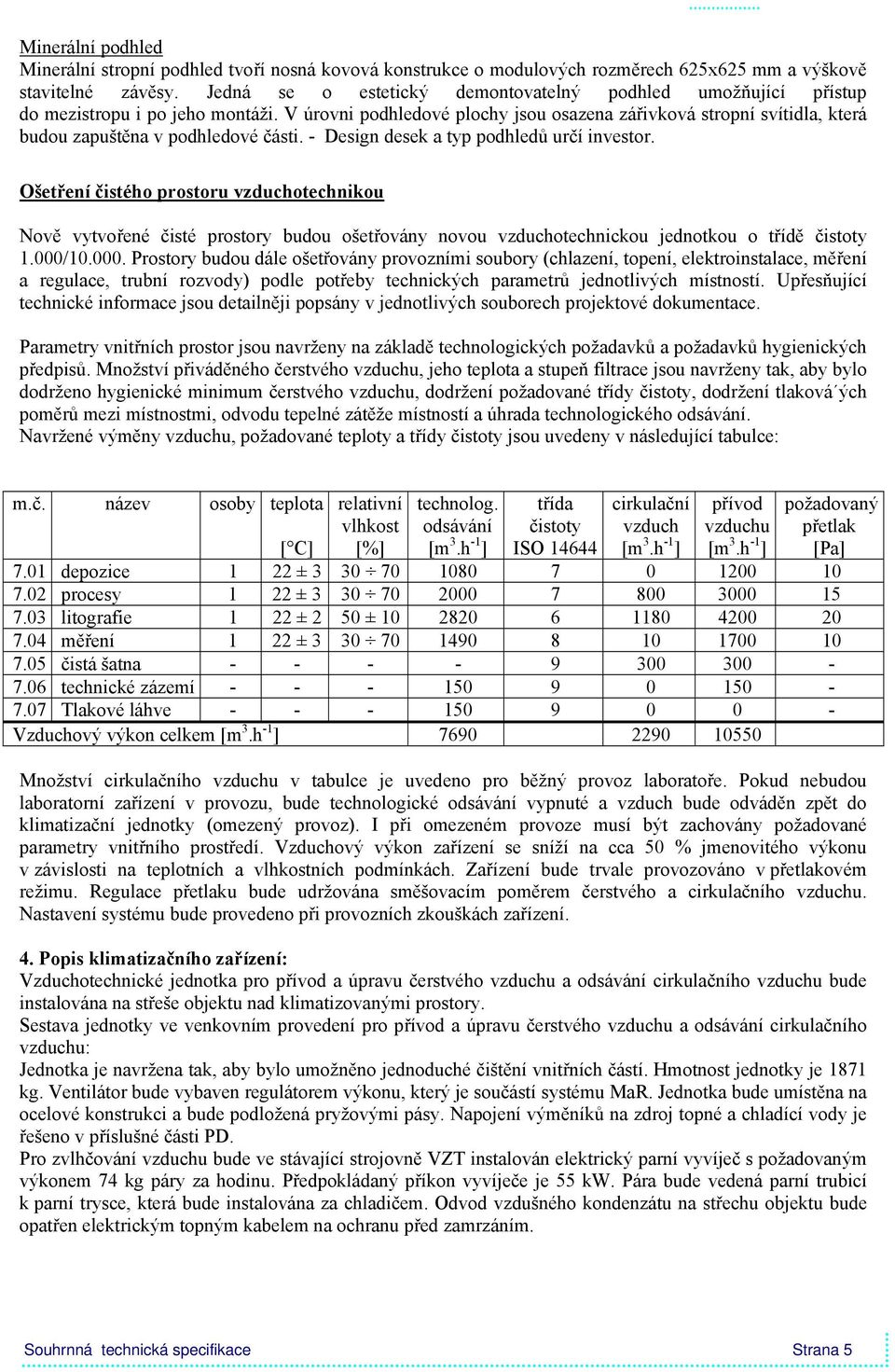

5 Minerální podhled Minerální stropní podhled tvoří nosná kovová konstrukce o modulových rozměrech 625x625 mm a výškově stavitelné závěsy. Jedná se o estetický demontovatelný podhled umožňující přístup do mezistropu i po jeho montáži. V úrovni podhledové plochy jsou osazena zářivková stropní svítidla, která budou zapuštěna v podhledové části. - Design desek a typ podhledů určí investor. Ošetření čistého prostoru vzduchotechnikou Nově vytvořené čisté prostory budou ošetřovány novou vzduchotechnickou jednotkou o třídě čistoty 1.000/ Prostory budou dále ošetřovány provozními soubory (chlazení, topení, elektroinstalace, měření a regulace, trubní rozvody) podle potřeby technických parametrů jednotlivých místností. Upřesňující technické informace jsou detailněji popsány v jednotlivých souborech projektové dokumentace. Parametry vnitřních prostor jsou navrženy na základě technologických požadavků a požadavků hygienických předpisů. Množství přiváděného čerstvého vzduchu, jeho teplota a stupeň filtrace jsou navrženy tak, aby bylo dodrženo hygienické minimum čerstvého vzduchu, dodržení požadované třídy čistoty, dodržení tlaková ých poměrů mezi místnostmi, odvodu tepelné zátěže místností a úhrada technologického odsávání. Navržené výměny vzduchu, požadované teploty a třídy čistoty jsou uvedeny v následující tabulce: m.č. název osoby teplota relativní vlhkost [%] technolog. odsávání [m 3.h -1 ] třída čistoty ISO cirkulační vzduch [m 3.h -1 ] přívod vzduchu [m 3.h -1 ] požadovaný přetlak [Pa] [ C] 7.01 depozice 1 22 ± procesy 1 22 ± litografie 1 22 ± 2 50 ± měření 1 22 ± čistá šatna technické zázemí Tlakové láhve Vzduchový výkon celkem [m 3.h -1 ] Množství cirkulačního vzduchu v tabulce je uvedeno pro běžný provoz laboratoře. Pokud nebudou laboratorní zařízení v provozu, bude technologické odsávání vypnuté a vzduch bude odváděn zpět do klimatizační jednotky (omezený provoz). I při omezeném provoze musí být zachovány požadované parametry vnitřního prostředí. Vzduchový výkon zařízení se sníží na cca 50 % jmenovitého výkonu v závislosti na teplotních a vlhkostních podmínkách. Zařízení bude trvale provozováno v přetlakovém režimu. Regulace přetlaku bude udržována směšovacím poměrem čerstvého a cirkulačního vzduchu. Nastavení systému bude provedeno při provozních zkouškách zařízení. 4. Popis klimatizačního zařízení: Vzduchotechnické jednotka pro přívod a úpravu čerstvého vzduchu a odsávání cirkulačního vzduchu bude instalována na střeše objektu nad klimatizovanými prostory. Sestava jednotky ve venkovním provedení pro přívod a úpravu čerstvého vzduchu a odsávání cirkulačního vzduchu: Jednotka je navržena tak, aby bylo umožněno jednoduché čištění vnitřních částí. Hmotnost jednotky je 1871 kg. Ventilátor bude vybaven regulátorem výkonu, který je součástí systému MaR. Jednotka bude umístěna na ocelové konstrukci a bude podložená pryžovými pásy. Napojení výměníků na zdroj topné a chladící vody je řešeno v příslušné části PD. Pro zvlhčování vzduchu bude ve stávající strojovně VZT instalován elektrický parní vyvíječ s požadovaným výkonem 74 kg páry za hodinu. Předpokládaný příkon vyvíječe je 55 kw. Pára bude vedená parní trubicí k parní trysce, která bude instalována za chladičem. Odvod vzdušného kondenzátu na střechu objektu bude opatřen elektrickým topným kabelem na ochranu před zamrzáním. Souhrnná technická specifikace Strana 5

6 Technologická odsávání: Vybraná technologická zařízení budou vybavena nuceným odsáváním mimo cirkulační vzduch klimatizační jednotky. Tato odsávání budou v provozu vždy, když bude v provozu laboratoř. Vzdušina bude odsávána pomocí plastových ventilátorů s chemickou odolností a v nevýbušném provedení. Ventilátory budou instalovány na montážních stoličkách, které budou kotveny přes silentbloky. Z oběžných skříní ventilátorů musí být zabezpečen odvod vzdušného kondenzátu. Technologická odsávání budou v provozu jako celek. Vzduchotechnická potrubí a koncové prvky: Vzduchotechnická potrubí klimatizačního systému jsou navržena čtyřhranná a kruhová z pozinkovaného plechu skupiny I. Při prostupu obvodovým pláštěm objektu budou potrubí obalena tlumící tkaninou. Ve venkovním prostoru budou potrubí izolována jednovrstvou izolací tloušťky alespoň 40 mm s oplechováním. Použít lze i předizolovaná potrubí. Ve vnitřním prostředí budou izolována potrubí přívodního vzduchu jednovrstvou izolací tloušťky alespoň 20 mm s povrchovou úpravou Al fólií. Koncové prvky pro přívod vzduchu čisté nástavce a vířivé vyústky budou napojeny pomocí ohebných hadic. Potrubí technologického odsávání jsou navržena kruhová z nerezového plechu. Mezi vzduchotechnická potrubí a závěsy (uložení) budou vloženy pryžové pásy proti přenosu hluku a chvění do stavebních konstrukcí. V potrubí před i za ventilátory budou instalovány tlumiče hluku. Zařízení je navrženo tak, aby vyhovovalo NV 272/2011 Sb. Regulační uzly budou umístěny pod stropem strojovny VZT v 8NP, pokud možno co nejblíže obvodové stěně, aby regulační uzly byly co nejblíže VZT chladičům. Umístění těchto regulačních uzlů musí být tak, aby byl zachován koridor pro stěhování a to min v. 2m po vazník a šířka průchodu-dveří min 1 m.nutno konzultovat s UFCH Souhrnná technická specifikace Strana 6
