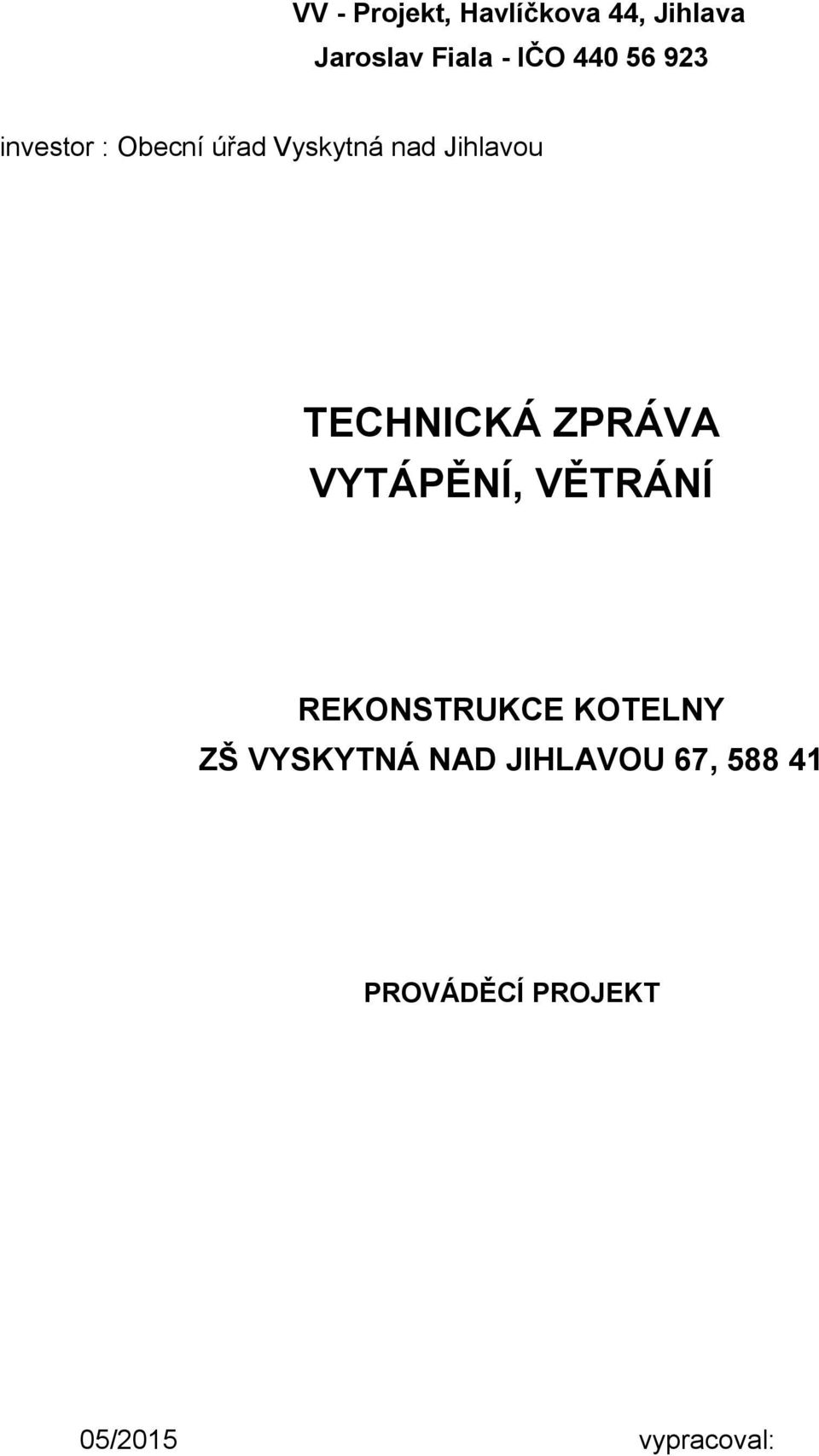

1 VV - Projekt, Havlíčkova 44, Jihlava Jaroslav Fiala - IČO investor : Obecní úřad Vyskytná nad Jihlavou TECHNICKÁ ZPRÁVA VYTÁPĚNÍ, VĚTRÁNÍ REKONSTRUKCE KOTELNY ZŠ VYSKYTNÁ NAD JIHLAVOU 67, PROVÁDĚCÍ PROJEKT 05/2015 vypracoval:

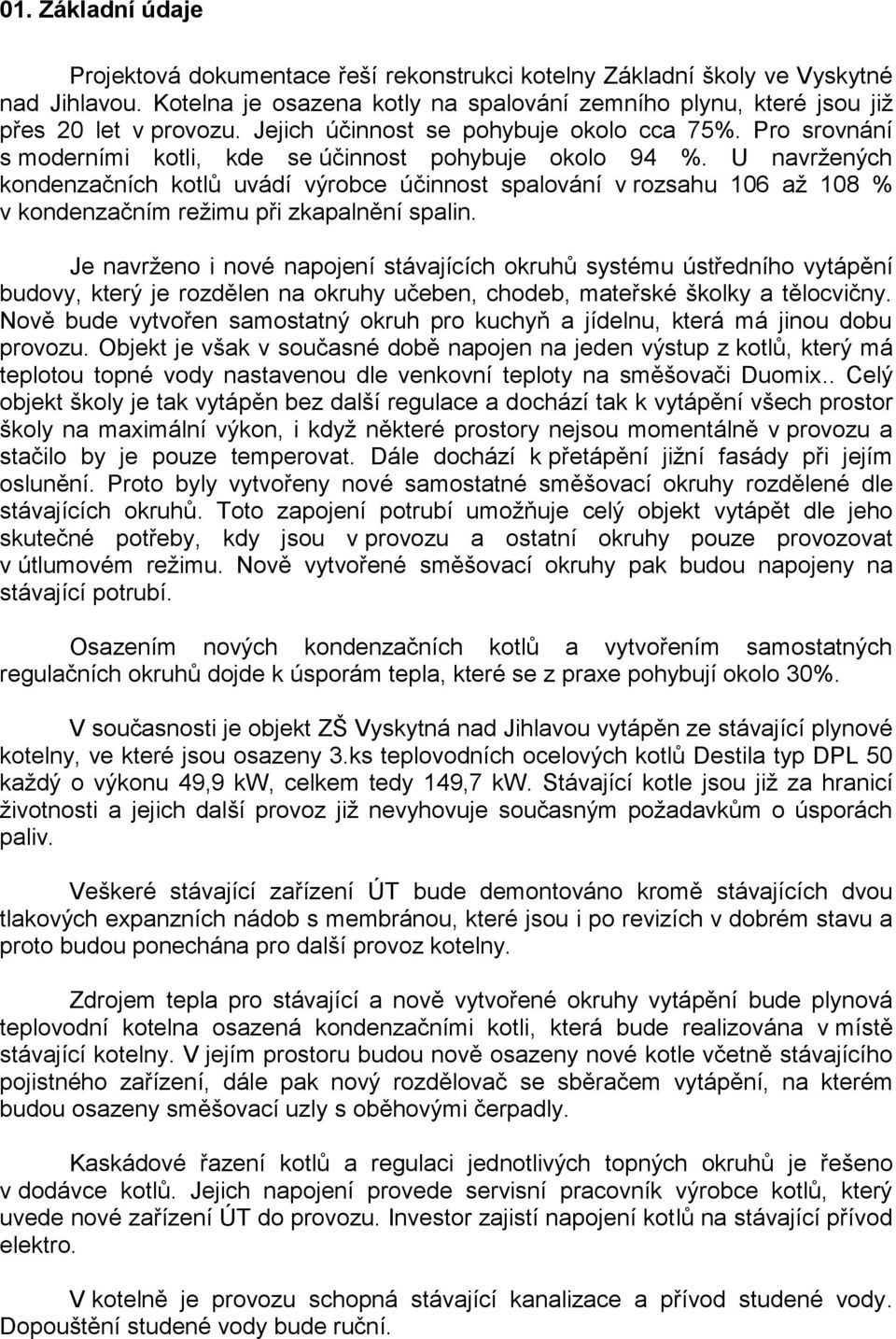

2 01. Základní údaje Projektová dokumentace řeší rekonstrukci kotelny Základní školy ve Vyskytné nad Jihlavou. Kotelna je osazena kotly na spalování zemního plynu, které jsou již přes 20 let v provozu. Jejich účinnost se pohybuje okolo cca 75%. Pro srovnání s moderními kotli, kde se účinnost pohybuje okolo 94 %. U navržených kondenzačních kotlů uvádí výrobce účinnost spalování v rozsahu 106 až 108 % v kondenzačním režimu při zkapalnění spalin. Je navrženo i nové napojení stávajících okruhů systému ústředního vytápění budovy, který je rozdělen na okruhy učeben, chodeb, mateřské školky a tělocvičny. Nově bude vytvořen samostatný okruh pro kuchyň a jídelnu, která má jinou dobu provozu. Objekt je však v současné době napojen na jeden výstup z kotlů, který má teplotou topné vody nastavenou dle venkovní teploty na směšovači Duomix.. Celý objekt školy je tak vytápěn bez další regulace a dochází tak k vytápění všech prostor školy na maximální výkon, i když některé prostory nejsou momentálně v provozu a stačilo by je pouze temperovat. Dále dochází k přetápění jižní fasády při jejím oslunění. Proto byly vytvořeny nové samostatné směšovací okruhy rozdělené dle stávajících okruhů. Toto zapojení potrubí umožňuje celý objekt vytápět dle jeho skutečné potřeby, kdy jsou v provozu a ostatní okruhy pouze provozovat v útlumovém režimu. Nově vytvořené směšovací okruhy pak budou napojeny na stávající potrubí. Osazením nových kondenzačních kotlů a vytvořením samostatných regulačních okruhů dojde k úsporám tepla, které se z praxe pohybují okolo 30%. V současnosti je objekt ZŠ Vyskytná nad Jihlavou vytápěn ze stávající plynové kotelny, ve které jsou osazeny 3.ks teplovodních ocelových kotlů Destila typ DPL 50 každý o výkonu 49,9 kw, celkem tedy 149,7 kw. Stávající kotle jsou již za hranicí životnosti a jejich další provoz již nevyhovuje současným požadavkům o úsporách paliv. Veškeré stávající zařízení ÚT bude demontováno kromě stávajících dvou tlakových expanzních nádob s membránou, které jsou i po revizích v dobrém stavu a proto budou ponechána pro další provoz kotelny. Zdrojem tepla pro stávající a nově vytvořené okruhy vytápění bude plynová teplovodní kotelna osazená kondenzačními kotli, která bude realizována v místě stávající kotelny. V jejím prostoru budou nově osazeny nové kotle včetně stávajícího pojistného zařízení, dále pak nový rozdělovač se sběračem vytápění, na kterém budou osazeny směšovací uzly s oběhovými čerpadly. Kaskádové řazení kotlů a regulaci jednotlivých topných okruhů je řešeno v dodávce kotlů. Jejich napojení provede servisní pracovník výrobce kotlů, který uvede nové zařízení ÚT do provozu. Investor zajistí napojení kotlů na stávající přívod elektro. V kotelně je provozu schopná stávající kanalizace a přívod studené vody. Dopouštění studené vody bude ruční.

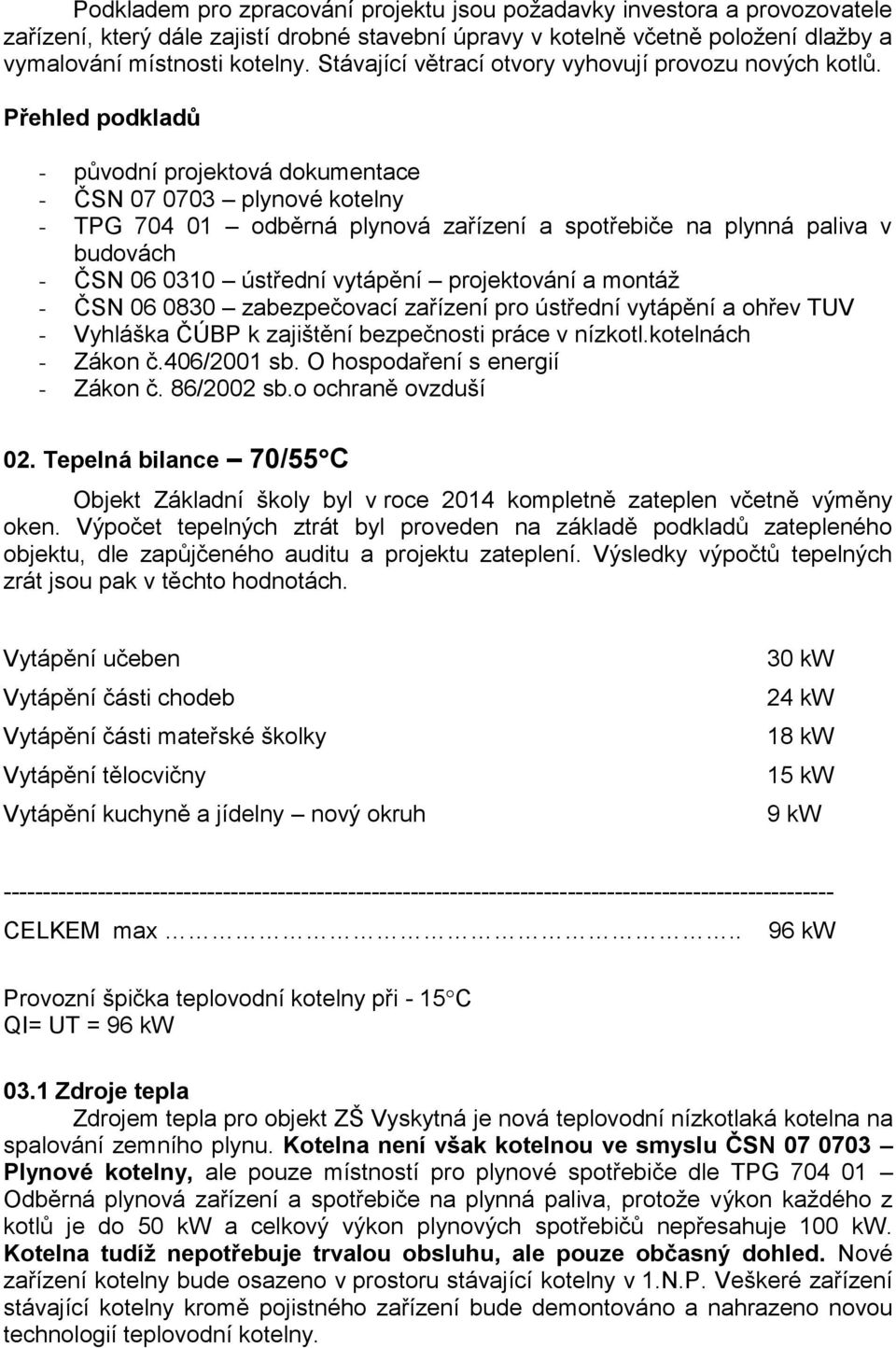

3 Podkladem pro zpracování projektu jsou požadavky investora a provozovatele zařízení, který dále zajistí drobné stavební úpravy v kotelně včetně položení dlažby a vymalování místnosti kotelny. Stávající větrací otvory vyhovují provozu nových kotlů. Přehled podkladů - původní projektová dokumentace - ČSN plynové kotelny - TPG odběrná plynová zařízení a spotřebiče na plynná paliva v budovách - ČSN ústřední vytápění projektování a montáž - ČSN zabezpečovací zařízení pro ústřední vytápění a ohřev TUV - Vyhláška ČÚBP k zajištění bezpečnosti práce v nízkotl.kotelnách - Zákon č.406/2001 sb. O hospodaření s energií - Zákon č. 86/2002 sb.o ochraně ovzduší 02. Tepelná bilance 70/55 C Objekt Základní školy byl v roce 2014 kompletně zateplen včetně výměny oken. Výpočet tepelných ztrát byl proveden na základě podkladů zatepleného objektu, dle zapůjčeného auditu a projektu zateplení. Výsledky výpočtů tepelných zrát jsou pak v těchto hodnotách. Vytápění učeben Vytápění části chodeb Vytápění části mateřské školky Vytápění tělocvičny Vytápění kuchyně a jídelny nový okruh 30 kw 24 kw 18 kw 15 kw 9 kw CELKEM max.. 96 kw Provozní špička teplovodní kotelny při - 15 C QI= UT = 96 kw 03.1 Zdroje tepla Zdrojem tepla pro objekt ZŠ Vyskytná je nová teplovodní nízkotlaká kotelna na spalování zemního plynu. Kotelna není však kotelnou ve smyslu ČSN Plynové kotelny, ale pouze místností pro plynové spotřebiče dle TPG Odběrná plynová zařízení a spotřebiče na plynná paliva, protože výkon každého z kotlů je do 50 kw a celkový výkon plynových spotřebičů nepřesahuje 100 kw. Kotelna tudíž nepotřebuje trvalou obsluhu, ale pouze občasný dohled. Nové zařízení kotelny bude osazeno v prostoru stávající kotelny v 1.N.P. Veškeré zařízení stávající kotelny kromě pojistného zařízení bude demontováno a nahrazeno novou technologií teplovodní kotelny.

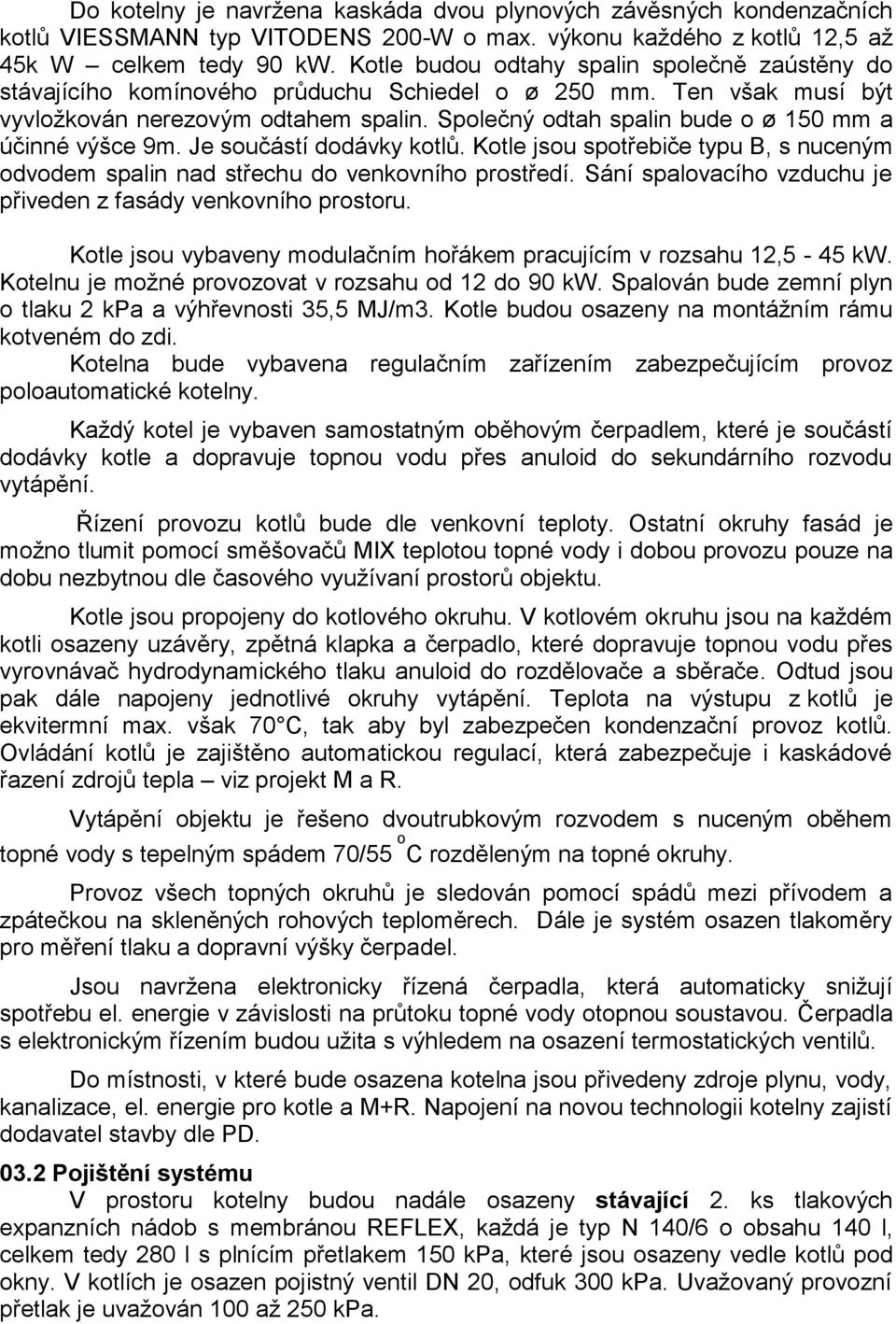

4 Do kotelny je navržena kaskáda dvou plynových závěsných kondenzačních kotlů VIESSMANN typ VITODENS 200-W o max. výkonu každého z kotlů 12,5 až 45k W celkem tedy 90 kw. Kotle budou odtahy spalin společně zaústěny do stávajícího komínového průduchu Schiedel o ø 250 mm. Ten však musí být vyvložkován nerezovým odtahem spalin. Společný odtah spalin bude o ø 150 mm a účinné výšce 9m. Je součástí dodávky kotlů. Kotle jsou spotřebiče typu B, s nuceným odvodem spalin nad střechu do venkovního prostředí. Sání spalovacího vzduchu je přiveden z fasády venkovního prostoru. Kotle jsou vybaveny modulačním hořákem pracujícím v rozsahu 12,5-45 kw. Kotelnu je možné provozovat v rozsahu od 12 do 90 kw. Spalován bude zemní plyn o tlaku 2 kpa a výhřevnosti 35,5 MJ/m3. Kotle budou osazeny na montážním rámu kotveném do zdi. Kotelna bude vybavena regulačním zařízením zabezpečujícím provoz poloautomatické kotelny. Každý kotel je vybaven samostatným oběhovým čerpadlem, které je součástí dodávky kotle a dopravuje topnou vodu přes anuloid do sekundárního rozvodu vytápění. Řízení provozu kotlů bude dle venkovní teploty. Ostatní okruhy fasád je možno tlumit pomocí směšovačů MIX teplotou topné vody i dobou provozu pouze na dobu nezbytnou dle časového využívaní prostorů objektu. Kotle jsou propojeny do kotlového okruhu. V kotlovém okruhu jsou na každém kotli osazeny uzávěry, zpětná klapka a čerpadlo, které dopravuje topnou vodu přes vyrovnávač hydrodynamického tlaku anuloid do rozdělovače a sběrače. Odtud jsou pak dále napojeny jednotlivé okruhy vytápění. Teplota na výstupu z kotlů je ekvitermní max. však 70 C, tak aby byl zabezpečen kondenzační provoz kotlů. Ovládání kotlů je zajištěno automatickou regulací, která zabezpečuje i kaskádové řazení zdrojů tepla viz projekt M a R. Vytápění objektu je řešeno dvoutrubkovým rozvodem s nuceným oběhem topné vody s tepelným spádem 70/55 o C rozděleným na topné okruhy. Provoz všech topných okruhů je sledován pomocí spádů mezi přívodem a zpátečkou na skleněných rohových teploměrech. Dále je systém osazen tlakoměry pro měření tlaku a dopravní výšky čerpadel. Jsou navržena elektronicky řízená čerpadla, která automaticky snižují spotřebu el. energie v závislosti na průtoku topné vody otopnou soustavou. Čerpadla s elektronickým řízením budou užita s výhledem na osazení termostatických ventilů. Do místnosti, v které bude osazena kotelna jsou přivedeny zdroje plynu, vody, kanalizace, el. energie pro kotle a M+R. Napojení na novou technologii kotelny zajistí dodavatel stavby dle PD Pojištění systému V prostoru kotelny budou nadále osazeny stávající 2. ks tlakových expanzních nádob s membránou REFLEX, každá je typ N 140/6 o obsahu 140 l, celkem tedy 280 l s plnícím přetlakem 150 kpa, které jsou osazeny vedle kotlů pod okny. V kotlích je osazen pojistný ventil DN 20, odfuk 300 kpa. Uvažovaný provozní přetlak je uvažován 100 až 250 kpa.

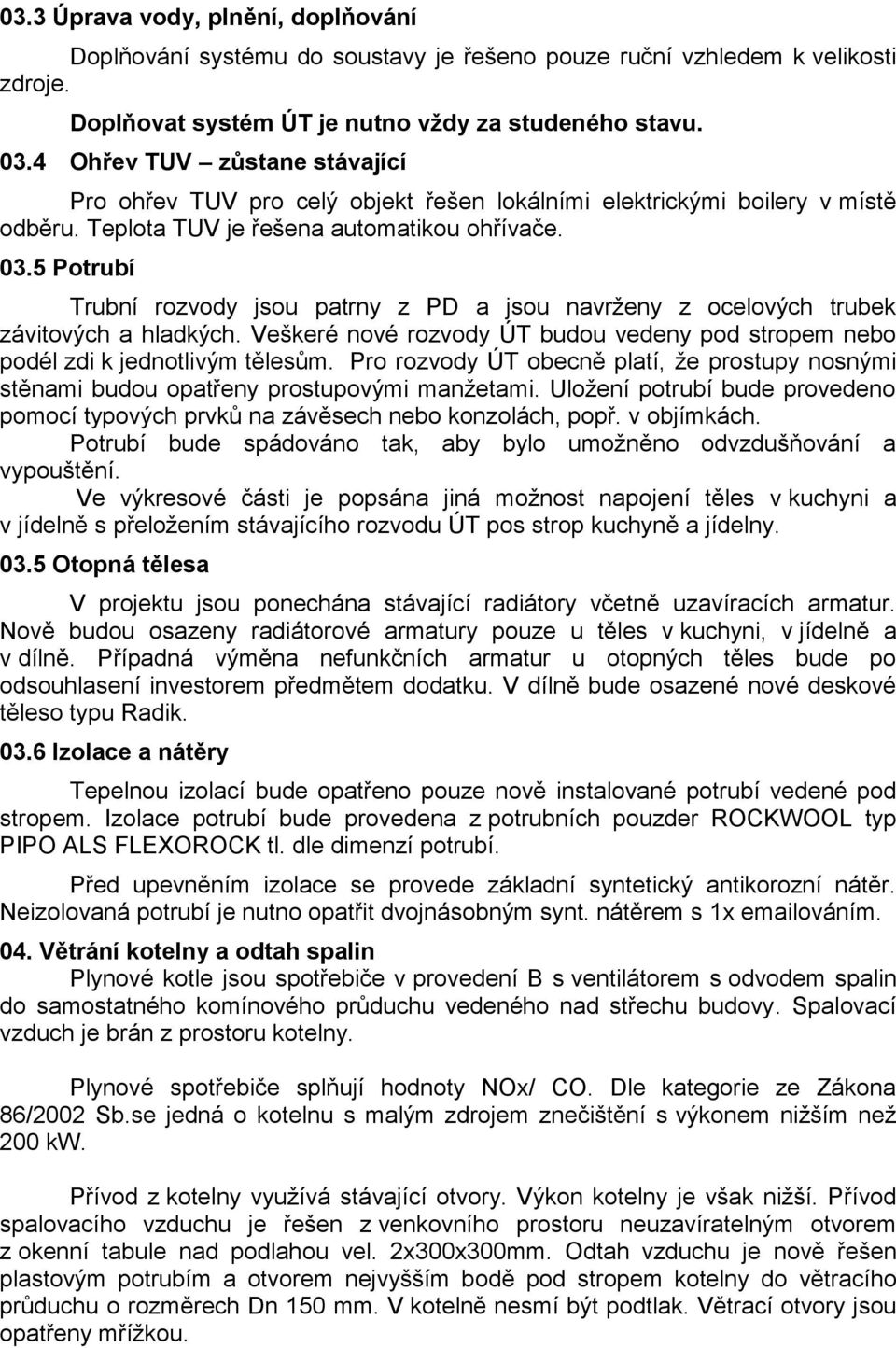

5 03.3 Úprava vody, plnění, doplňování Doplňování systému do soustavy je řešeno pouze ruční vzhledem k velikosti zdroje. Doplňovat systém ÚT je nutno vždy za studeného stavu Ohřev TUV zůstane stávající Pro ohřev TUV pro celý objekt řešen lokálními elektrickými boilery v místě odběru. Teplota TUV je řešena automatikou ohřívače Potrubí Trubní rozvody jsou patrny z PD a jsou navrženy z ocelových trubek závitových a hladkých. Veškeré nové rozvody ÚT budou vedeny pod stropem nebo podél zdi k jednotlivým tělesům. Pro rozvody ÚT obecně platí, že prostupy nosnými stěnami budou opatřeny prostupovými manžetami. Uložení potrubí bude provedeno pomocí typových prvků na závěsech nebo konzolách, popř. v objímkách. Potrubí bude spádováno tak, aby bylo umožněno odvzdušňování a vypouštění. Ve výkresové části je popsána jiná možnost napojení těles v kuchyni a v jídelně s přeložením stávajícího rozvodu ÚT pos strop kuchyně a jídelny Otopná tělesa V projektu jsou ponechána stávající radiátory včetně uzavíracích armatur. Nově budou osazeny radiátorové armatury pouze u těles v kuchyni, v jídelně a v dílně. Případná výměna nefunkčních armatur u otopných těles bude po odsouhlasení investorem předmětem dodatku. V dílně bude osazené nové deskové těleso typu Radik Izolace a nátěry Tepelnou izolací bude opatřeno pouze nově instalované potrubí vedené pod stropem. Izolace potrubí bude provedena z potrubních pouzder ROCKWOOL typ PIPO ALS FLEXOROCK tl. dle dimenzí potrubí. Před upevněním izolace se provede základní syntetický antikorozní nátěr. Neizolovaná potrubí je nutno opatřit dvojnásobným synt. nátěrem s 1x ováním. 04. Větrání kotelny a odtah spalin Plynové kotle jsou spotřebiče v provedení B s ventilátorem s odvodem spalin do samostatného komínového průduchu vedeného nad střechu budovy. Spalovací vzduch je brán z prostoru kotelny. Plynové spotřebiče splňují hodnoty NOx/ CO. Dle kategorie ze Zákona 86/2002 Sb.se jedná o kotelnu s malým zdrojem znečištění s výkonem nižším než 200 kw. Přívod z kotelny využívá stávající otvory. Výkon kotelny je však nižší. Přívod spalovacího vzduchu je řešen z venkovního prostoru neuzavíratelným otvorem z okenní tabule nad podlahou vel. 2x300x300mm. Odtah vzduchu je nově řešen plastovým potrubím a otvorem nejvyšším bodě pod stropem kotelny do větracího průduchu o rozměrech Dn 150 mm. V kotelně nesmí být podtlak. Větrací otvory jsou opatřeny mřížkou.

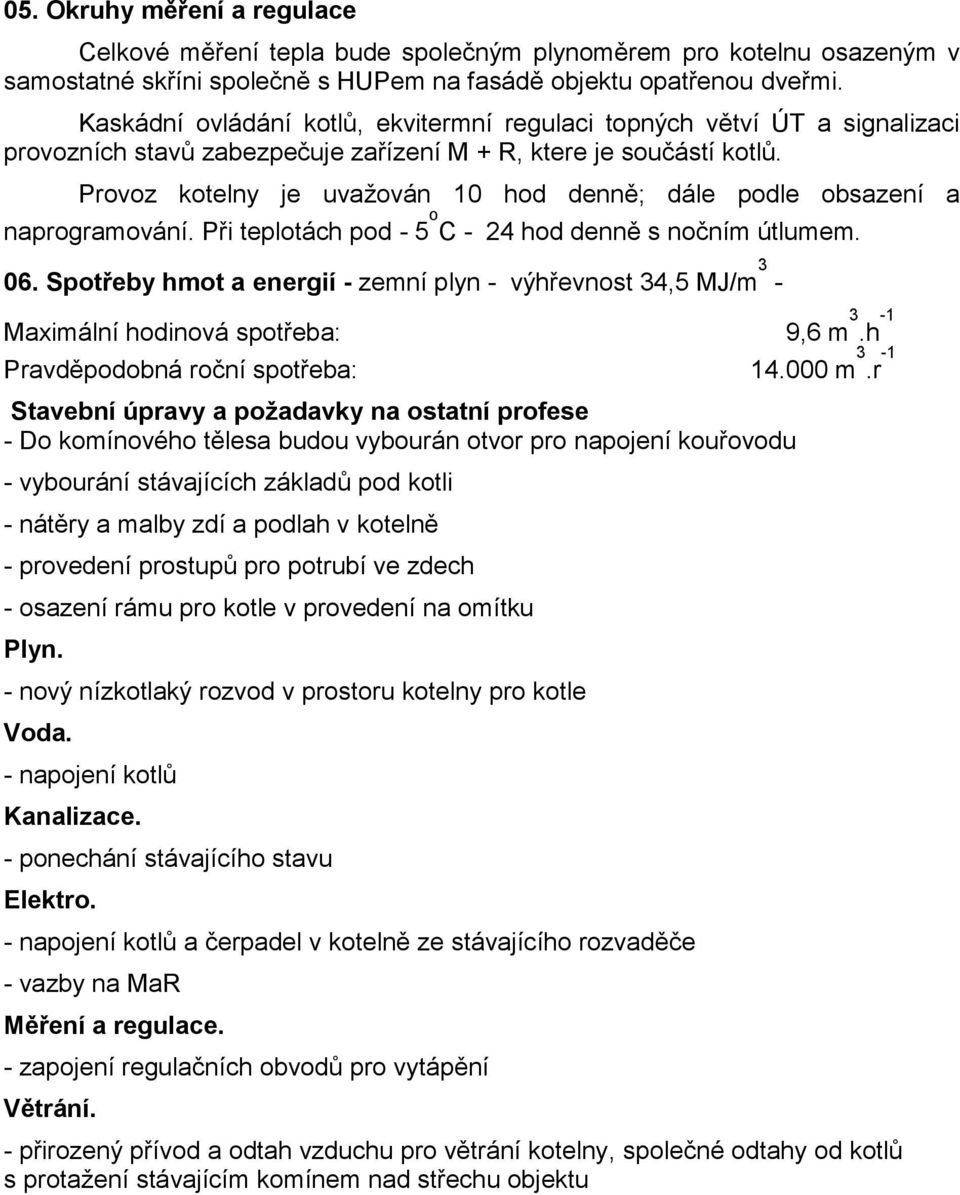

6 05. Okruhy měření a regulace Celkové měření tepla bude společným plynoměrem pro kotelnu osazeným v samostatné skříni společně s HUPem na fasádě objektu opatřenou dveřmi. Kaskádní ovládání kotlů, ekvitermní regulaci topných větví ÚT a signalizaci provozních stavů zabezpečuje zařízení M + R, ktere je součástí kotlů. Provoz kotelny je uvažován 10 hod denně; dále podle obsazení a naprogramování. Při teplotách pod - 5 o C - 24 hod denně s nočním útlumem. 06. Spotřeby hmot a energií - zemní plyn - výhřevnost 34,5 MJ/m 3 - Maximální hodinová spotřeba: 9,6 m 3.h -1 Pravděpodobná roční spotřeba: m 3.r -1 Stavební úpravy a požadavky na ostatní profese - Do komínového tělesa budou vybourán otvor pro napojení kouřovodu - vybourání stávajících základů pod kotli - nátěry a malby zdí a podlah v kotelně - provedení prostupů pro potrubí ve zdech - osazení rámu pro kotle v provedení na omítku Plyn. - nový nízkotlaký rozvod v prostoru kotelny pro kotle Voda. - napojení kotlů Kanalizace. - ponechání stávajícího stavu Elektro. - napojení kotlů a čerpadel v kotelně ze stávajícího rozvaděče - vazby na MaR Měření a regulace. - zapojení regulačních obvodů pro vytápění Větrání. - přirozený přívod a odtah vzduchu pro větrání kotelny, společné odtahy od kotlů s protažení stávajícím komínem nad střechu objektu
