ZATEPLENÍ BD Žukovova č.p.1168/16, Ústí nad Labem TECHNICKÁ ZPRÁVA F. DOKUMENTACE OBJEKTU STAVEBNÍ ČÁST

Transkript

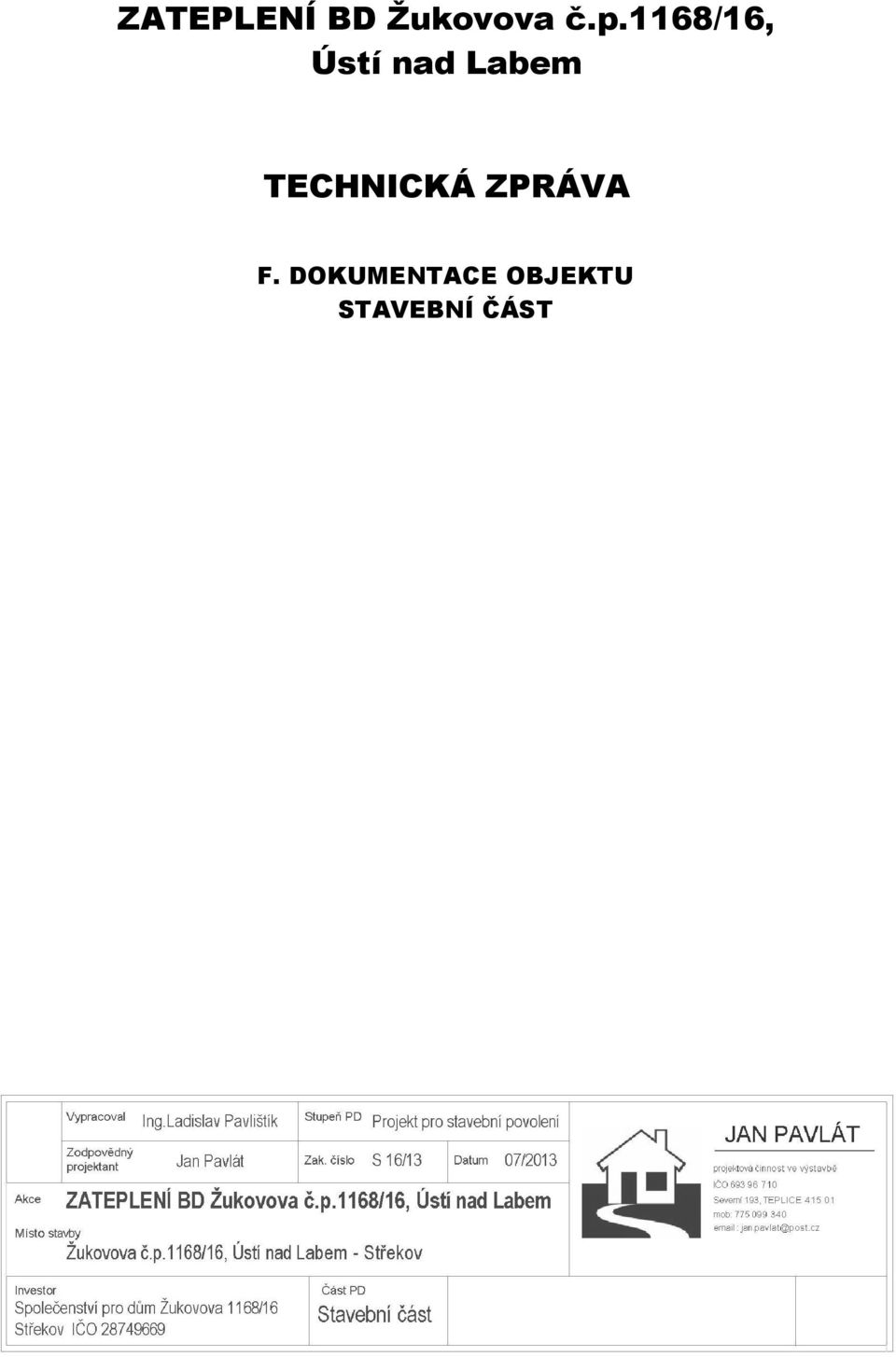

1 ZATEPLENÍ BD Žukovova č.p.1168/16, Ústí nad Labem TECHNICKÁ ZPRÁVA F. DOKUMENTACE OBJEKTU STAVEBNÍ ČÁST

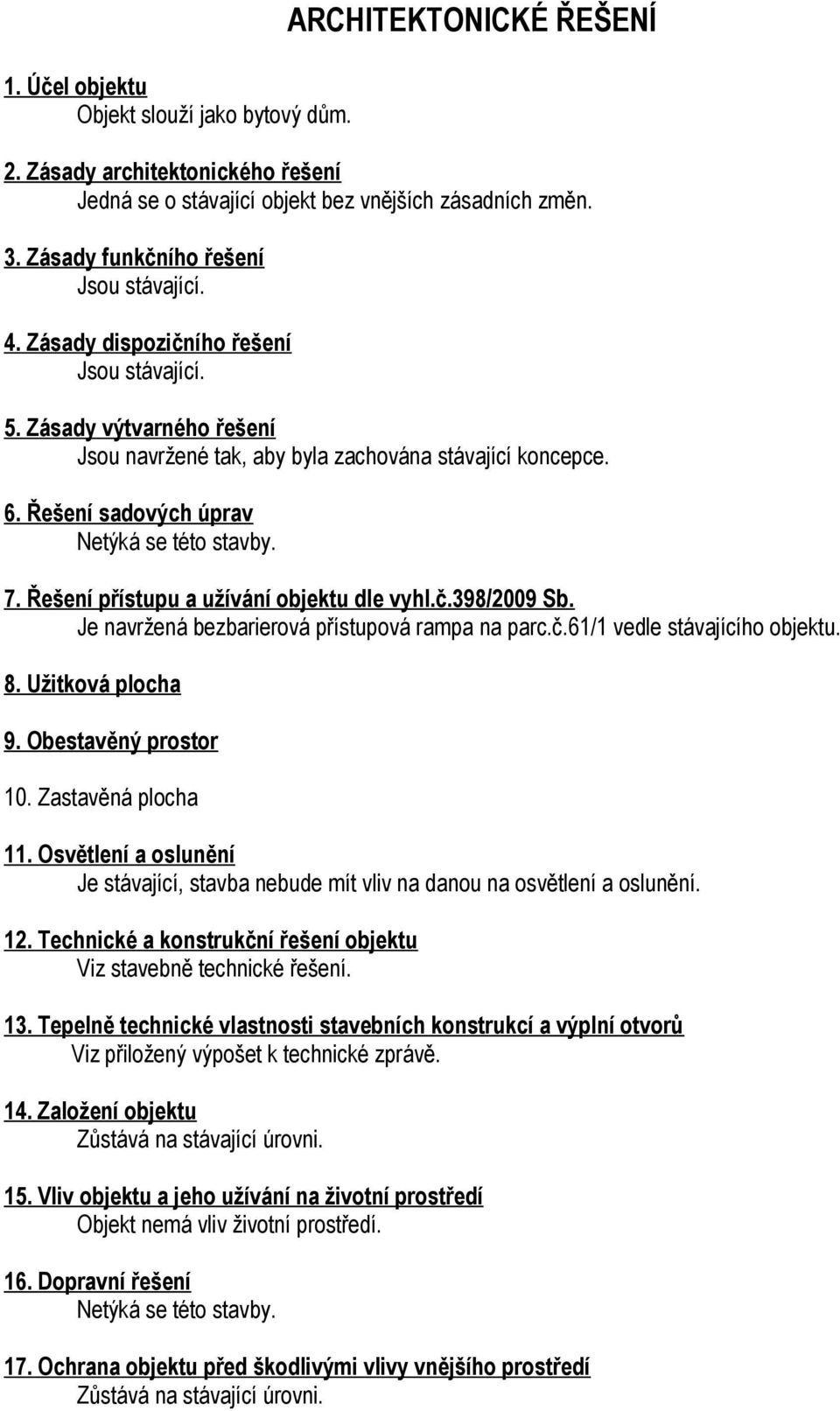

2 1. Účel objektu Objekt slouží jako bytový dům. ARCHITEKTONICKÉ ŘEŠENÍ 2. Zásady architektonického řešení Jedná se o stávající objekt bez vnějších zásadních změn. 3. Zásady funkčního řešení Jsou stávající. 4. Zásady dispozičního řešení Jsou stávající. 5. Zásady výtvarného řešení Jsou navržené tak, aby byla zachována stávající koncepce. 6. Řešení sadových úprav Netýká se této stavby. 7. Řešení přístupu a užívání objektu dle vyhl.č.398/2009 Sb. Je navržená bezbarierová přístupová rampa na parc.č.61/1 vedle stávajícího objektu. 8. Užitková plocha 9. Obestavěný prostor 10. Zastavěná plocha 11. Osvětlení a oslunění Je stávající, stavba nebude mít vliv na danou na osvětlení a oslunění. 12. Technické a konstrukční řešení objektu Viz stavebně technické řešení. 13. Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Viz přiložený výpošet k technické zprávě. 14. Založení objektu Zůstává na stávající úrovni. 15. Vliv objektu a jeho užívání na životní prostředí Objekt nemá vliv životní prostředí. 16. Dopravní řešení Netýká se této stavby. 17. Ochrana objektu před škodlivými vlivy vnějšího prostředí Zůstává na stávající úrovni.

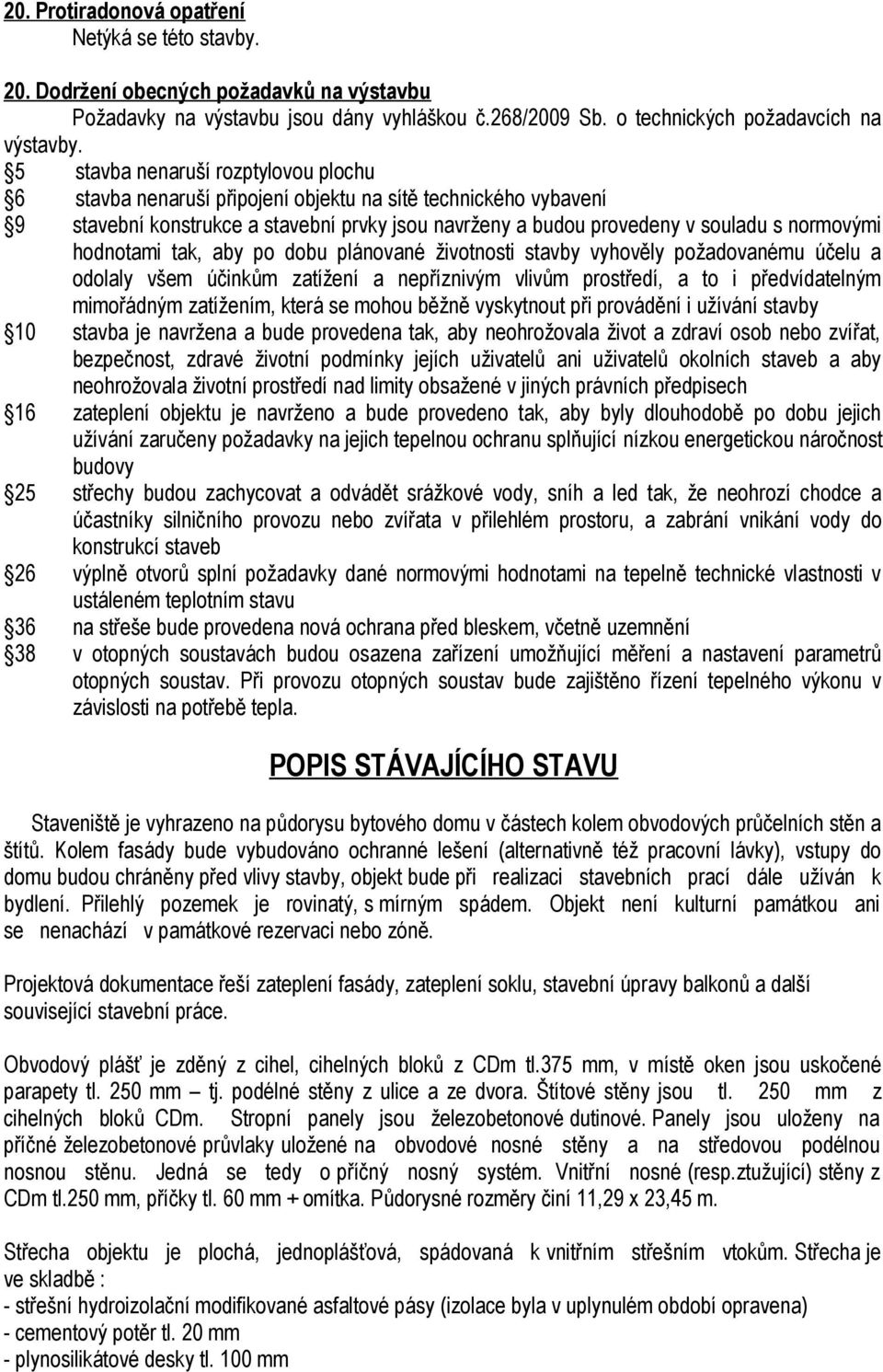

3 20. Protiradonová opatření Netýká se této stavby. 20. Dodržení obecných požadavků na výstavbu Požadavky na výstavbu jsou dány vyhláškou č.268/2009 Sb. o technických požadavcích na výstavby. 5 stavba nenaruší rozptylovou plochu 6 stavba nenaruší připojení objektu na sítě technického vybavení 9 stavební konstrukce a stavební prvky jsou navrženy a budou provedeny v souladu s normovými hodnotami tak, aby po dobu plánované životnosti stavby vyhověly požadovanému účelu a odolaly všem účinkům zatížení a nepříznivým vlivům prostředí, a to i předvídatelným mimořádným zatížením, která se mohou běžně vyskytnout při provádění i užívání stavby 10 stavba je navržena a bude provedena tak, aby neohrožovala život a zdraví osob nebo zvířat, bezpečnost, zdravé životní podmínky jejích uživatelů ani uživatelů okolních staveb a aby neohrožovala životní prostředí nad limity obsažené v jiných právních předpisech 16 zateplení objektu je navrženo a bude provedeno tak, aby byly dlouhodobě po dobu jejich užívání zaručeny požadavky na jejich tepelnou ochranu splňující nízkou energetickou náročnost budovy 25 střechy budou zachycovat a odvádět srážkové vody, sníh a led tak, že neohrozí chodce a účastníky silničního provozu nebo zvířata v přilehlém prostoru, a zabrání vnikání vody do konstrukcí staveb 26 výplně otvorů splní požadavky dané normovými hodnotami na tepelně technické vlastnosti v ustáleném teplotním stavu 36 na střeše bude provedena nová ochrana před bleskem, včetně uzemnění 38 v otopných soustavách budou osazena zařízení umožňující měření a nastavení parametrů otopných soustav. Při provozu otopných soustav bude zajištěno řízení tepelného výkonu v závislosti na potřebě tepla. POPIS STÁVAJÍCÍHO STAVU Staveniště je vyhrazeno na půdorysu bytového domu v částech kolem obvodových průčelních stěn a štítů. Kolem fasády bude vybudováno ochranné lešení (alternativně též pracovní lávky), vstupy do domu budou chráněny před vlivy stavby, objekt bude při realizaci stavebních prací dále užíván k bydlení. Přilehlý pozemek je rovinatý, s mírným spádem. Objekt není kulturní památkou ani se nenachází v památkové rezervaci nebo zóně. Projektová dokumentace řeší zateplení fasády, zateplení soklu, stavební úpravy balkonů a další související stavební práce. Obvodový plášť je zděný z cihel, cihelných bloků z CDm tl.375 mm, v místě oken jsou uskočené parapety tl. 250 mm tj. podélné stěny z ulice a ze dvora. Štítové stěny jsou tl. 250 mm z cihelných bloků CDm. Stropní panely jsou železobetonové dutinové. Panely jsou uloženy na příčné železobetonové průvlaky uložené na obvodové nosné stěny a na středovou podélnou nosnou stěnu. Jedná se tedy o příčný nosný systém. Vnitřní nosné (resp.ztužující) stěny z CDm tl.250 mm, příčky tl. 60 mm + omítka. Půdorysné rozměry činí 11,29 x 23,45 m. Střecha objektu je plochá, jednoplášťová, spádovaná k vnitřním střešním vtokům. Střecha je ve skladbě : - střešní hydroizolační modifikované asfaltové pásy (izolace byla v uplynulém období opravena) - cementový potěr tl. 20 mm - plynosilikátové desky tl. 100 mm

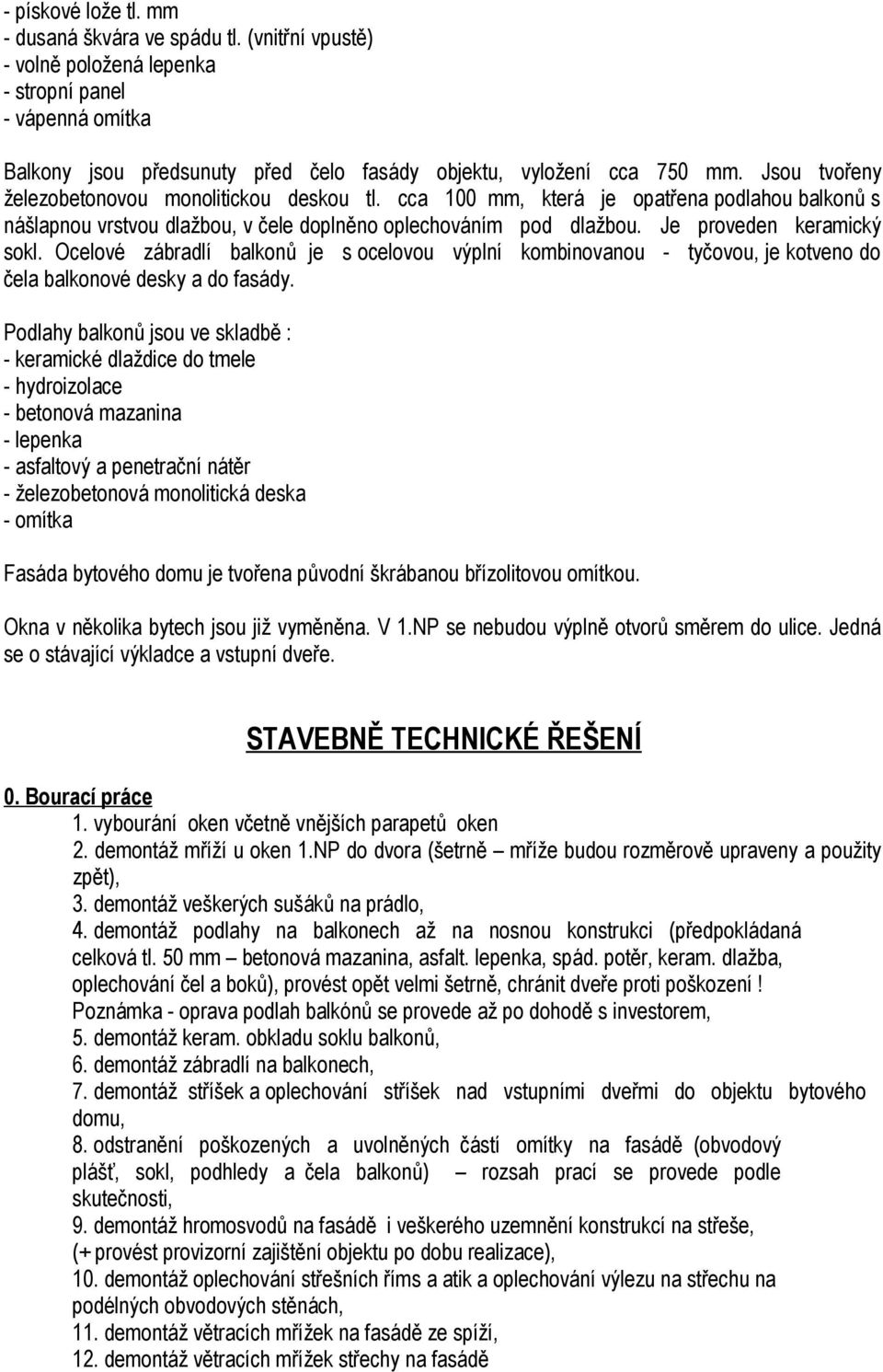

4 - pískové lože tl. mm - dusaná škvára ve spádu tl. (vnitřní vpustě) - volně položená lepenka - stropní panel - vápenná omítka Balkony jsou předsunuty před čelo fasády objektu, vyložení cca 750 mm. Jsou tvořeny železobetonovou monolitickou deskou tl. cca 100 mm, která je opatřena podlahou balkonů s nášlapnou vrstvou dlažbou, v čele doplněno oplechováním pod dlažbou. Je proveden keramický sokl. Ocelové zábradlí balkonů je s ocelovou výplní kombinovanou - tyčovou, je kotveno do čela balkonové desky a do fasády. Podlahy balkonů jsou ve skladbě : - keramické dlaždice do tmele - hydroizolace - betonová mazanina - lepenka - asfaltový a penetrační nátěr - železobetonová monolitická deska - omítka Fasáda bytového domu je tvořena původní škrábanou břízolitovou omítkou. Okna v několika bytech jsou již vyměněna. V 1.NP se nebudou výplně otvorů směrem do ulice. Jedná se o stávající výkladce a vstupní dveře. STAVEBNĚ TECHNICKÉ ŘEŠENÍ 0. Bourací práce 1. vybourání oken včetně vnějších parapetů oken 2. demontáž mříží u oken 1.NP do dvora (šetrně mříže budou rozměrově upraveny a použity zpět), 3. demontáž veškerých sušáků na prádlo, 4. demontáž podlahy na balkonech až na nosnou konstrukci (předpokládaná celková tl. 50 mm betonová mazanina, asfalt. lepenka, spád. potěr, keram. dlažba, oplechování čel a boků), provést opět velmi šetrně, chránit dveře proti poškození! Poznámka - oprava podlah balkónů se provede až po dohodě s investorem, 5. demontáž keram. obkladu soklu balkonů, 6. demontáž zábradlí na balkonech, 7. demontáž stříšek a oplechování stříšek nad vstupními dveřmi do objektu bytového domu, 8. odstranění poškozených a uvolněných částí omítky na fasádě (obvodový plášť, sokl, podhledy a čela balkonů) rozsah prací se provede podle skutečnosti, 9. demontáž hromosvodů na fasádě i veškerého uzemnění konstrukcí na střeše, (+ provést provizorní zajištění objektu po dobu realizace), 10. demontáž oplechování střešních říms a atik a oplechování výlezu na střechu na podélných obvodových stěnách, 11. demontáž větracích mřížek na fasádě ze spíží, 12. demontáž větracích mřížek střechy na fasádě

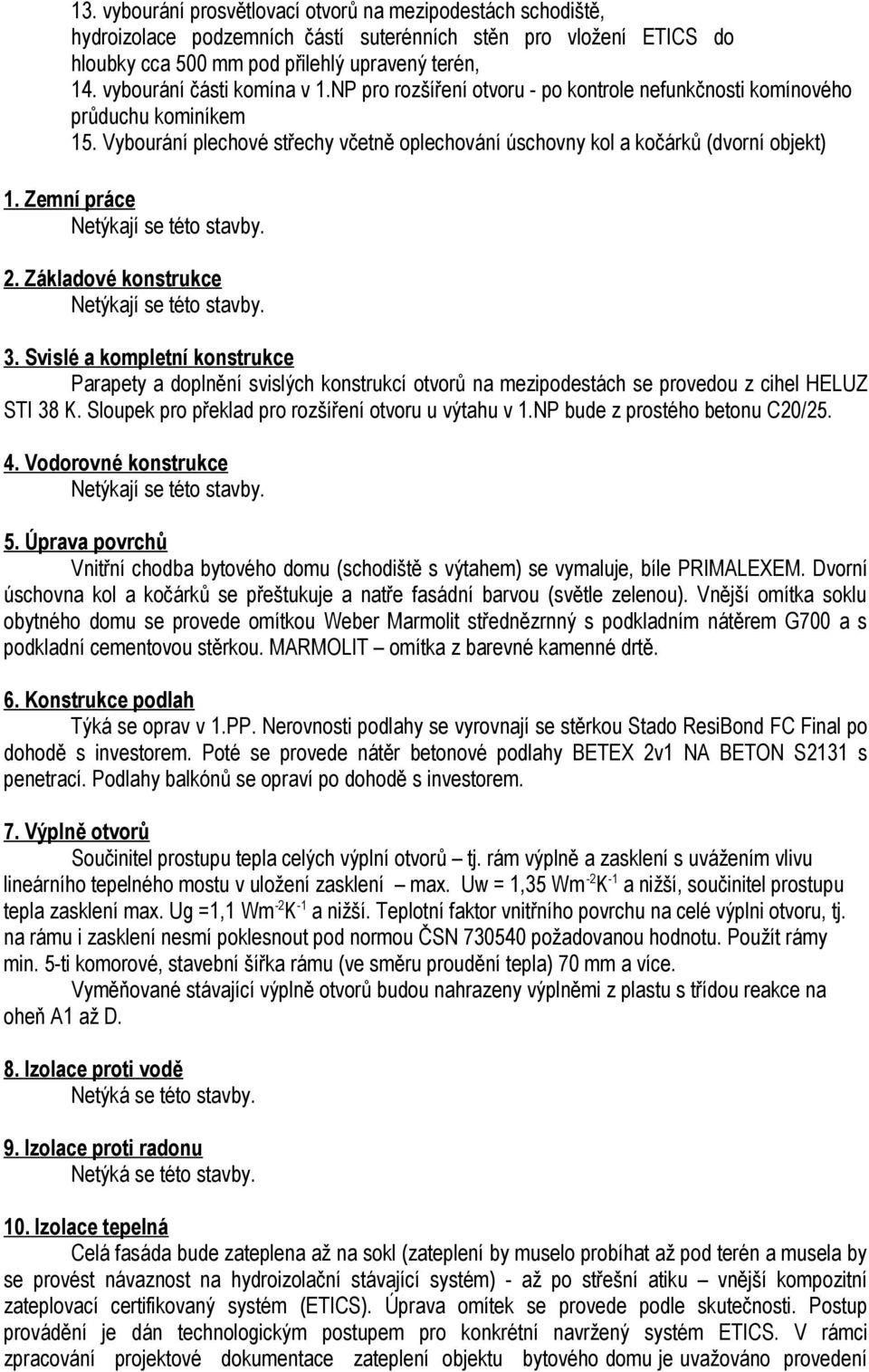

5 13. vybourání prosvětlovací otvorů na mezipodestách schodiště, hydroizolace podzemních částí suterénních stěn pro vložení ETICS do hloubky cca 500 mm pod přilehlý upravený terén, 14. vybourání části komína v 1.NP pro rozšíření otvoru - po kontrole nefunkčnosti komínového průduchu kominíkem 15. Vybourání plechové střechy včetně oplechování úschovny kol a kočárků (dvorní objekt) 1. Zemní práce Netýkají se této stavby. 2. Základové konstrukce Netýkají se této stavby. 3. Svislé a kompletní konstrukce Parapety a doplnění svislých konstrukcí otvorů na mezipodestách se provedou z cihel HELUZ STI 38 K. Sloupek pro překlad pro rozšíření otvoru u výtahu v 1.NP bude z prostého betonu C20/ Vodorovné konstrukce Netýkají se této stavby. 5. Úprava povrchů Vnitřní chodba bytového domu (schodiště s výtahem) se vymaluje, bíle PRIMALEXEM. Dvorní úschovna kol a kočárků se přeštukuje a natře fasádní barvou (světle zelenou). Vnější omítka soklu obytného domu se provede omítkou Weber Marmolit střednězrnný s podkladním nátěrem G700 a s podkladní cementovou stěrkou. MARMOLIT omítka z barevné kamenné drtě. 6. Konstrukce podlah Týká se oprav v 1.PP. Nerovnosti podlahy se vyrovnají se stěrkou Stado ResiBond FC Final po dohodě s investorem. Poté se provede nátěr betonové podlahy BETEX 2v1 NA BETON S2131 s penetrací. Podlahy balkónů se opraví po dohodě s investorem. 7. Výplně otvorů Součinitel prostupu tepla celých výplní otvorů tj. rám výplně a zasklení s uvážením vlivu lineárního tepelného mostu v uložení zasklení max. Uw = 1,35 Wm -2 K -1 a nižší, součinitel prostupu tepla zasklení max. Ug =1,1 Wm -2 K -1 a nižší. Teplotní faktor vnitřního povrchu na celé výplni otvoru, tj. na rámu i zasklení nesmí poklesnout pod normou ČSN požadovanou hodnotu. Použít rámy min. 5-ti komorové, stavební šířka rámu (ve směru proudění tepla) 70 mm a více. Vyměňované stávající výplně otvorů budou nahrazeny výplněmi z plastu s třídou reakce na oheň A1 až D. 8. Izolace proti vodě Netýká se této stavby. 9. Izolace proti radonu Netýká se této stavby. 10. Izolace tepelná Celá fasáda bude zateplena až na sokl (zateplení by muselo probíhat až pod terén a musela by se provést návaznost na hydroizolační stávající systém) - až po střešní atiku vnější kompozitní zateplovací certifikovaný systém (ETICS). Úprava omítek se provede podle skutečnosti. Postup provádění je dán technologickým postupem pro konkrétní navržený systém ETICS. V rámci zpracování projektové dokumentace zateplení objektu bytového domu je uvažováno provedení

6 certifikovaného zateplovacího systému např. Weber Terranova, alternativně Český Caparol, spol. s r.o. Caparol Capatect, apod. Celý systém musí být dodán jako komplet v požadované kvalitě a jako systém certifikovaný dle aktuálních technologických předpisů výrobce pro provádění. Celá fasáda bude tedy zateplena izolantem polystyrenem EPS 70 F tl.120 mm. ETICS směrem k balkonům sousedního objektu bude s izolantem polystyrenem EPS 70 F tl.50 mm. K rámům oken a dveří bude ETICS zatažen izolantem v tl. 30 mm. Skladba systému ETICS pro nadzemní podlaží : - Lepící a stěrková hmota - Tepelně izolační fasádní desky - Kotevní hmoždinky s ocelovým trnem s plastovým zástřikem (Ejotherm NT U, WH O) - Lepící a stěrková hmota - Výztužná tkanina - Lepící a stěrková hmota weber.therm elastik - podkladní nátěr - tenkovrstvá probarvená pastózní omítka akryl nebo silikon, struktura zrnitá, zrno 2 mm Požadavky na zateplovací systém ETICS ETICS: vnější tepelně izolační kompozitní systém (External Thermal Insulation Composite Systems.) ETICS je definován jako stavební výrobek dodávaný jako ucelená sestava složek, skládajících se z lepicí hmoty, tepelného izolantu, kotvících prvků, základní vrstvy a konečné povrchové úpravy. Zateplením ETICS je tímto projektem vždy míněn a požadován úplný (skladbou i technologickými operacemi) certifikovaný (ETA) systém. - pro skladbu prvků systému a provádění jednotlivých technologických operací se stanovuje jako závazná ČSN pro dodávaný ETICS je nutno doložit splnění kvalitativní třídy A dle Technický pravidel CZB prohlášení o shodě resp.certifikát ETA systému jako celku - doklad o certifikaci zhotovitele, který převezme zodpovědnost za technologický předpis Dodavatelská dokumentace ETICS musí definovat veškeré prvky a technologické operace certifikovaného systému v oblastech : 1. Připravenost objektu 2. Připravenost konstrukce (rovinatost, soudržnost a penetrace podkladu) 3. Založení systému ETICS 4. Lepení tepelného izolantu 5. Zabudování hmoždinek 6. Úprava a vyztužení povrchu izolantu 7. Vytvoření základní vrstvy 8. Provádění povrchových úprav 9. Přeprava, skladování, odpady 10. Užívání ETICS a záruční lhůta Dále je součástí dodavatelské dokumentace návrh sací síly větru spočítané podle ČSN EN a zjištění kvality obvodového pláště odtrhovými zkouškami. Toto je nezbytný podklad pro nadimenzování systému lepení a kotvení ETICS. Požadavky na tepelný izolant 1. Expandovaný fasádní polystyren EPS-F, 2. Tuha tepelně izolačni deska na bazi extrudovane polystyrenove pěny např. URSA XPS N-III-PZ-I

7 3. Mineralni izolace z kamenných vláken např.isover UNI Izolanty budou mít minimálně součinitel tepelné vodivosti λ = 0,039 W/(m.K) Požadavky z požárně bezpečnostního řešení na izolant Nejvýše ve vzdálenosti 0,15 m nad stávající plochou nadpraží oken bude tepelná izolace pro vedena z výrobků třídy reakce na oheň A1 či A2 v pásu výšky 0,5 m a tento horizontální pás bude probíhat nad všemi okny obvodové stěny objektu s přesahem od hrany ostění nejméně 1,5 m. Založení zateplení soku bude do výšky 300 mm řešeno izolantem XPS tl. 120 mm. Do výšky 1000 mm bude zateplení soklu řešeno izolantem z minerální vlny tl. 120 mm třídy reakce na oheň A1 či A2. Tyto požadavky jsou splněné - viz samostatné výkresy č. F.21 a F.22 Obecně k provádění ETICS : Fasáda pod zateplovací systém musí být suchá, pevná a zbavená nečistot, a vyspravená, bez nepevných částí (nerovnosti max. 10 mm). Na všechny výrobky navrženého systému jsou zpracovány podrobné technologické postupy, které musí být dodavatelem přesně dodrženy. Musí být použity pouze prvky systémové, s příslušnými zkouškami a atesty, zejména rohové ochranné úhelníky, výztužná tkanina, diagonální armování u otvorů ze skelné tkaniny, lišty s tkaninou pro napojení oken, dilatační profily, talířové hmoždiny, apod. Rovněž zateplit plochu pod venkovním oplechováním bytových oken. Zateplí se rovněž ostění oken a nadpraží. Do hran ETICS nad okna, budou zapracovány okapničky (lišty LT plast), v místech založení ETICS na typový zakládací profil tvoří okapničku vlastní nos zakládacího profilu. Tloušťka plechu zakládacího profilu min. 0,8 mm. Další poznámky : 1. Nově se oplechuje stříška nad vstupem do prodejny z ulice TiZn, 2. V rámci prací na fasádě budou provedeny nově hromosvody, které budou před začátkem prací demontovány (doložit revizi). 3. Dále budou nově osazeny větrací mřížky nerez se sítkem proti hmyzu (průměr mřížek případně upravit před dodávkou dle skutečných poměrů na stavbě), příslušné mřížky nad sebou srovnat vždy do svislých rovin. 7. Pro zateplení stěn se uvažuje s dorovnáním rovinatosti (svislosti) obvodových stěn do potřebné roviny, v rozpočtu a výkazu výměr bude uvažováno s podlepem tepelným izolantem potřebných tlouštěk, skutečnost bude na stavbě při realizaci upřesněna s dodavatelem na základě podrobného zaměření a vytýčení roviny každé fasády samostatně předpoklad bude uveden v rozpočtu. 8. ETICS musí být proveden v požadované kvalitě a technických parametrech, komplexně dodán jako certifikovaný případně předem upřesnit na základě konzultace s investorem a projektantem přímo na stavbě. 9. Materiálově technologicky jsou uvedeny v projektové dokumentaci možná technická řešení, v rámci realizace stavby lze tedy použít i jiné materiály a konstrukční řešení, ale shodných kvalit a technických parametrů! Veškeré materiály však musejí být dodány vždy ve svém složení jako kompletní ucelený soubor systémové řešení! 10. Místní konstrukce na fasádě elektroskříně, čidla apod. budou při zateplení respektována. Pro technické řešení platí rovněž příslušné podmínky správců sítí. 11. V rámci projektové dokumentace je přiloženo předpokládané barevné řešení fasády, při realizaci předloží dodavatel reálné vzorky omítky na polystyrénových deskách, na základě ověření skutečných odstínů se definitivně odstíny barev potvrdí, provede se zápis do deníku, pak lze barevnosti závazně objednat. Pro barevné řešení fasády je uvedeno barevné označení RGB (kombinace červená, zelená a modrá) a stejná barva v hexadeximálním kódu.

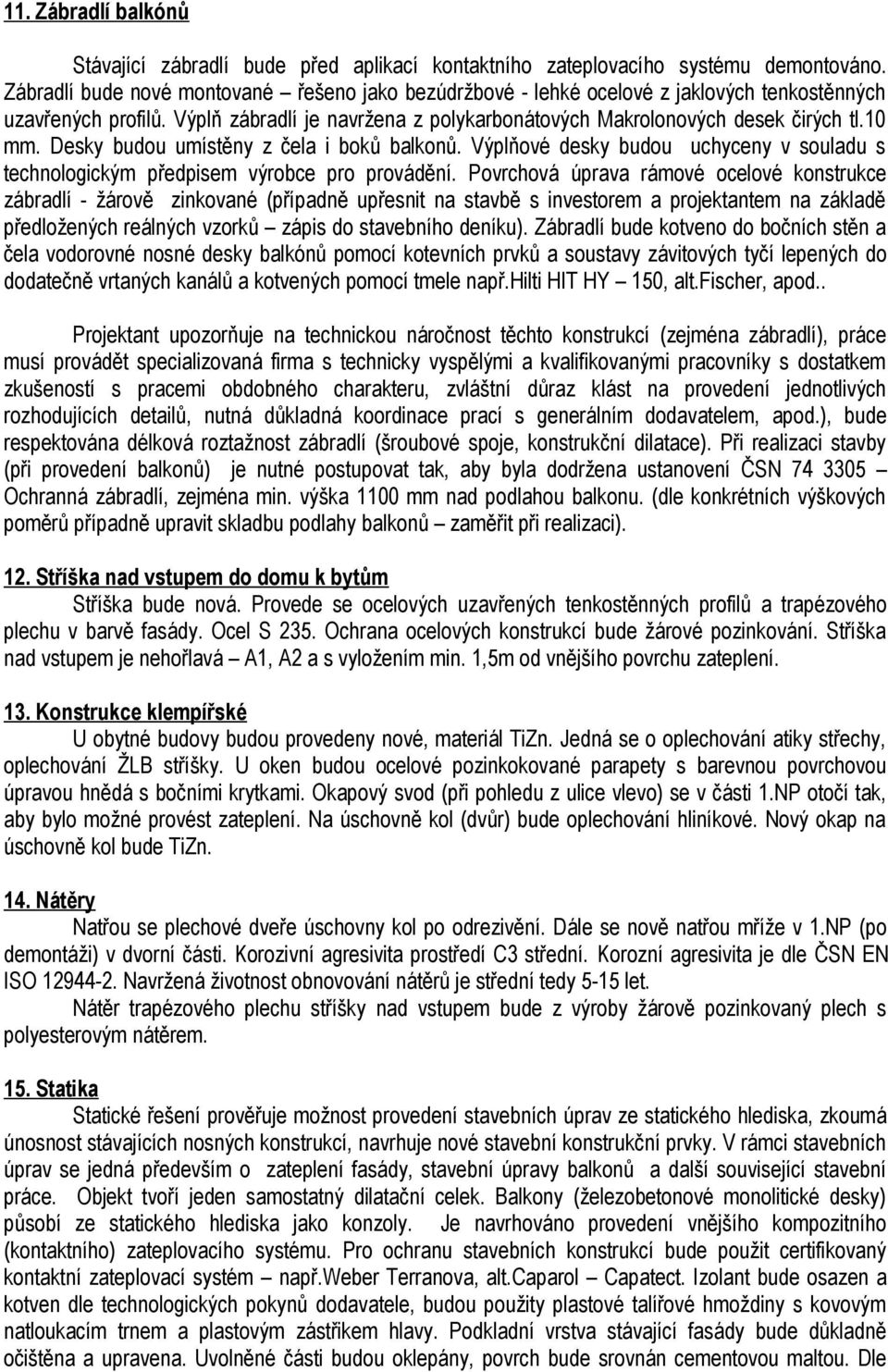

8 11. Zábradlí balkónů Stávající zábradlí bude před aplikací kontaktního zateplovacího systému demontováno. Zábradlí bude nové montované řešeno jako bezúdržbové - lehké ocelové z jaklových tenkostěnných uzavřených profilů. Výplň zábradlí je navržena z polykarbonátových Makrolonových desek čirých tl.10 mm. Desky budou umístěny z čela i boků balkonů. Výplňové desky budou uchyceny v souladu s technologickým předpisem výrobce pro provádění. Povrchová úprava rámové ocelové konstrukce zábradlí - žárově zinkované (případně upřesnit na stavbě s investorem a projektantem na základě předložených reálných vzorků zápis do stavebního deníku). Zábradlí bude kotveno do bočních stěn a čela vodorovné nosné desky balkónů pomocí kotevních prvků a soustavy závitových tyčí lepených do dodatečně vrtaných kanálů a kotvených pomocí tmele např.hilti HIT HY 150, alt.fischer, apod.. Projektant upozorňuje na technickou náročnost těchto konstrukcí (zejména zábradlí), práce musí provádět specializovaná firma s technicky vyspělými a kvalifikovanými pracovníky s dostatkem zkušeností s pracemi obdobného charakteru, zvláštní důraz klást na provedení jednotlivých rozhodujících detailů, nutná důkladná koordinace prací s generálním dodavatelem, apod.), bude respektována délková roztažnost zábradlí (šroubové spoje, konstrukční dilatace). Při realizaci stavby (při provedení balkonů) je nutné postupovat tak, aby byla dodržena ustanovení ČSN Ochranná zábradlí, zejména min. výška 1100 mm nad podlahou balkonu. (dle konkrétních výškových poměrů případně upravit skladbu podlahy balkonů zaměřit při realizaci). 12. Stříška nad vstupem do domu k bytům Stříška bude nová. Provede se ocelových uzavřených tenkostěnných profilů a trapézového plechu v barvě fasády. Ocel S 235. Ochrana ocelových konstrukcí bude žárové pozinkování. Stříška nad vstupem je nehořlavá A1, A2 a s vyložením min. 1,5m od vnějšího povrchu zateplení. 13. Konstrukce klempířské U obytné budovy budou provedeny nové, materiál TiZn. Jedná se o oplechování atiky střechy, oplechování ŽLB stříšky. U oken budou ocelové pozinkokované parapety s barevnou povrchovou úpravou hnědá s bočními krytkami. Okapový svod (při pohledu z ulice vlevo) se v části 1.NP otočí tak, aby bylo možné provést zateplení. Na úschovně kol (dvůr) bude oplechování hliníkové. Nový okap na úschovně kol bude TiZn. 14. Nátěry Natřou se plechové dveře úschovny kol po odrezivění. Dále se nově natřou mříže v 1.NP (po demontáži) v dvorní části. Korozivní agresivita prostředí C3 střední. Korozní agresivita je dle ČSN EN ISO Navržená životnost obnovování nátěrů je střední tedy 5-15 let. Nátěr trapézového plechu stříšky nad vstupem bude z výroby žárově pozinkovaný plech s polyesterovým nátěrem. 15. Statika Statické řešení prověřuje možnost provedení stavebních úprav ze statického hlediska, zkoumá únosnost stávajících nosných konstrukcí, navrhuje nové stavební konstrukční prvky. V rámci stavebních úprav se jedná především o zateplení fasády, stavební úpravy balkonů a další související stavební práce. Objekt tvoří jeden samostatný dilatační celek. Balkony (železobetonové monolitické desky) působí ze statického hlediska jako konzoly. Je navrhováno provedení vnějšího kompozitního (kontaktního) zateplovacího systému. Pro ochranu stavebních konstrukcí bude použit certifikovaný kontaktní zateplovací systém např.weber Terranova, alt.caparol Capatect. Izolant bude osazen a kotven dle technologických pokynů dodavatele, budou použity plastové talířové hmoždiny s kovovým natloukacím trnem a plastovým zástřikem hlavy. Podkladní vrstva stávající fasády bude důkladně očištěna a upravena. Uvolněné části budou oklepány, povrch bude srovnán cementovou maltou. Dle

9 zjištění provést případnou sanaci významněji poškozených míst. Jedná se zejména o podhledy balkonů (uvažováno 10 % pohledových ploch). Pasivní trhliny budou zatmeleny, případné zjištěné aktivní trhliny budou zajištěny dle vyjádření statika. Bude použit izolant stabilizovaný EPS tl. viz. stavební řešení, v návaznosti na požární řešení, v kontaktu se zvýšenou vlhkostí pak i tvrzený nenasákavý extrudovaný EXS. Na upravený (očištěný ) povrch fasády se osadí izolační desky do lepícího tmele. Desky se dále kotví talířovými hmoždinami v požadovaném množství (4-6-8 ks/m2 ). Na izolační desky se zakotví armovací tkanina do lepící stěrky (v exponovaných místech tzn. rohy, dolní pás proti vandalůmmechanické poškození, kolem otvorů, kraje atd.) bude provedeno zesílení další armovací tkaninou. Provedení kontaktního zateplovacího systému bude korespondovat s typovými detaily a technologickými pokyny výrobce systému. Nutno dodržet minimální kotevní délku talířové hmoždiny v obvodovém plášti. Do kotevní délky (rozpěrné zóny) se nezapočítává omítka. Minimální kotvení do železobetonové konstrukce činí 40 mm, do plynosilikátu 80 mm. Reálnou únosnost talířových hmoždin je doporučeno ověřit v průběhu stavebních prací (výtahové zkoušky min. síla při vytažení hmoždiny by neměla činit méně než 1 kn ). Stávající ocelové zábradlí balkonů bude před aplikací kontaktního zateplovacího systému demontováno. Zábradlí bude nové montované řešeno jako lehké ocelové. Je uvažováno ocelové zábradlí s deskovou výplní z polykarbonátovách desek MAKROLON. Výplňové desky budou uchyceny v souladu s technologickým předpisem výrobce pro provádění. Povrchová úprava zábradlí - žárově pozinkováno. Zábradlí bude kotveno do bočních stěn a čela vodorovné desky balkonu. Zábradlí bude kotveno do bočních stěn a čela vodorovné desky. Při technickém řešení zábradlí nutno respektovat délkovou roztažnost konstrukce zábradlí (umožnění dilatačních pohybů). Kotvení je navrženo pomocí styčníkových desek a typových kotevních prvků uchycených do stěn a desek balkonů pomocí závitových tyčí lepených chemickým systémem do dodatečně vrtaných otvorů např. HILTI 150, svorníků M16 s maticemi a podložkami (závitové tyče). Poloha zábradlí balkonů bude poněkud předsazena před čelní a boční strany desky. Před výrobou zábradlí je nutné provést zaměření skutečných rozměrů souvisejících konstrukcí v návaznosti na zateplení. Důležité při kotvení zábradlí je provést důslednou hydroizolaci kolem všech průniků a kotevních míst, ať nedojde k zatékání (pružné napojení na ETICS). Zábradlí musí být vyrobeno a osazeno tak, aby byla dodržena ustanovení ČSN Ochranná zábradlí, zejména min. výška 1100 mm nad podlahou. Dodavatel v rámci své činnosti zpracuje nezbytně nutné doplnění technické dokumentace (zaměření skutečného stavu, vytýčení rovin, zpracování dílenské-výrobní dokumentace v nezbytně nutném rozsahu jako součást dodávky díla). Projektant upozorňuje na technickou náročnost této konstrukce, práce musí provádět specializovaná firma s technicky vyspělými a kvalifikovanými pracovníky s dostatkem zkušeností s pracemi obdobného charakteru, zvláštní důraz klást na provedení jednotlivých rozhodujících detailů, nutná důkladná koordinace prací s generálním dodavatelem, apod.). Závěr Veškeré výrobky a materiály, které mají být zabudované do projektovaného díla, budou nové, nepoužité. Při předávacím řízení bude ke všem použitým výrobkům a materiálům doloženo prohlášení o shodě. Veškeré výše uvedené konstrukce a práce doporučujeme, aby byly prováděny dle platných předpisů a českých, popř. evropských, norem. E. ZÁSADY ORGANIZACE VÝSTAVBY E.1.a) Informace o rozsahu a stavu staveniště, předpokládané úpravy staveniště, jeho oplocení, trvalé deponie a mezideponie, příjezdy a přístupy na staveniště

10 Stavební pozemek s objektem se nachází v obci Ústí nad Labem-Střekov. Jedná se o stávající stavbu. V objektu bude využíváno 1.PP jako sklad a jako denní místnost a šatna - a to prádelna a sušárny. Na staveništi bude mobilní chemické WC. Staveniště se bude nacházet na parcele č. 2820/1 (obytný objekt), 2827/1 (ul.žukovova - lešení), 2820/3 (dvůr), 2823 (sousední objekt č.p.724 jako průchod na dvůr), 2820/4 (Úschovna kol na dvoře) a 2820/5 (přístup a lešení). Staveniště bude mobilně oplocené. Na parc.č.2820/3 se bude nacházet deponie lešení a mezideponie stavebního materiálu. Zásobovací vozidla stavby budou při vykládce parkovat v ulici Žukovova. Organizace výstavby bude prováděna s ohledem na omezení rušivých účinků hluku a znečištění komunikace vozidly stavby. E.1.b) Významné sítě technické infrastruktury Všechny sítě technické infrastruktury, potřebné pro výstavbu zateplení jsou dostupné v rámci objektu. E.1.c) Napojení staveniště na zdroje vody, elektřiny, odvodnění staveniště Připojení staveniště na vodovod bude provedeno uvnitř objektu před zahájením prací a po skončení bude proveden zápis stavu vodoměru společné spotřeby v objektu. Napojení elektřiny bude provedeno rovněž na rozvod objektu bude instalován staveništní rozvaděč s měřením spotřeby. E.1.d) Úpravy z hlediska bezpečnosti a ochrany zdraví třetích osob, včetně nutných úprav pro osoby s omezenou schopností pohybu Staveniště musí být zabezpečeno tak, aby bylo zamezeno přístupu nepovolaných osob. Vstupy na staveniště budou opatřeny čitelným nápisem Nepovolaným vstup zakázán. Při výstavbě bude dodržováno bezpečnosti silničního provozu na příjezdových komunikacích. V místě vstupu do objektu musí být zachován přístup veřejnosti. Tento vstup bude opatřen pevným bedněním proti pádu předmětů s dostatečným přesahem a celé lešení bude překryto celoplošnou sítí. E.1.e) Uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů Stavba svým samotným charakterem nijak neohrožuje veřejné zájmy ani veřejnou bezpečnost. E.1.f) Řešení zařízení staveniště včetně využití nových a stávajících objektů Jako sociální zázemí pracovníků stavby (šatny, umývárny, denní místnost) budou sloužit přidělené prostory v 1.PP opravovaného objektu. Stavba zajistí vlastní přenosné WC. Jako sklady staveniště budou využívány přidělené prostory s možností zamykání uvnitř opravovaného objektu. E.1.g) Popis staveb zařízení staveniště vyžadujících ohlášení Na staveništi se nebudou vyskytovat žádné objekty zařízení staveniště vyžadujících ohlášení. E.1.h) Stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví, plán bezpečnosti a ochrany zdraví při práci na staveništi podle zákona o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci Dle zákona 309/2006 a nařízení vlády 591/2006 Sb., bude na stavbě osoba koordinátora bezpečnosti a ochrany zdraví při práci (dále jen koordinátor). Koordinátor stavby je poradním orgánem stavebníka (investora), plní povinnosti koordinátora BP na stavbě.

11 Při provádění stavebních prací je nutno dodržovat platné bezpečnostní předpisy, vyhlášky a normy, zejména při zemních pracích, při práci ve výškách, při práci s otevřeným ohněm a s elektrickými zařízeními. V případech, kdy to povaha prací vyžaduje, je třeba provádět provizorní zabezpečující konstrukce. Projektant upozorňuje, že projekt provizorních zajišťujících konstrukcí je dle v současnosti platných předpisů plně v režii dodavatele, a proto je tento projekt neobsahuje. Za dodržování bezpečnosti práce odpovídá v plném rozsahu pověřený pracovník vyššího dodavatele stavby a subdodavatelských firem. Další podmínky jsou dány nařízením vlády č. 591/2006 Sb. ze dne 12. prosince 2006 o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a zejména přílohami k tomuto nařízení. E.1.i) Podmínky pro ochranu životního prostředí při výstavbě Během výstavby je nutno počítat s nepříliš významným navýšením emisí prachu a plynných škodlivin (výfukových plynů), zejména při manipulaci se stavebními materiály během výstavby a pojezdem vozidel po komunikacích a vířením prachu z vozovek. Tyto vlivy je možné eliminovat vhodnou organizací výstavby a úklidem vozovek. Vzhledem k umístění staveniště lze předpokládat, že v zastavěné části obce nebudou tyto vlivy patrné. Stavba nebude mít negativní vliv na životní prostředí. Pro stavbu budou použity běžné stavební materiály, jejichž odpad je recyklovatelný do zásypů nebo jej lze uložit na běžné skládky TKO. Odpad se bude shromažďovat do nádob na tuhý komunální odpad se zajištěným odvozem na centrální skládku. Papír, sklo a plasty budou ukládány separovaně do kontejnerů. Odpady vzniklé při výstavbě budou uloženy na řízenou skládku a bude s nimi nakládáno v souladu s platnými právními předpisy. Stavební firma provádějící stavební práce bude s odpady vzniklými při těchto pracích nakládat v rámci svého programu odpadového hospodářství (pokud jej má zpracován) a souhlasu k nakládání s nebezpečnými odpady. Nakládání s odpady bude zajištěno prostřednictvím oprávněné osoby. Na staveništi budou odpady ukládány utříděně. Odpady nebudou na staveništi spalovány. Rizikové vlivy provozováním dokončené stavby na životní prostředí nevznikají. K zastínění okolních objektů ani oken obytných místností rodinného domu nedochází Hluk: Popis situace: Zařízení staveniště, vč. skládek materiálu bude realizováno na pozemcích investora stavby. Organizace výstavby bude prováděna s ohledem na omezení rušivých účinků hluku a znečištění komunikace vozidly stavby. Při realizaci bude nutné dodržení řádů pro zajištění klidu okolních staveb. Veškeré hlučné práce se budou moci provádět v období mezi hodinou. Návoz materiálu pro stavbu bude řešen z ulice Žukovova. Předepsané hodnoty: Podle nařízení vlády č. 148/2006 Sb. se nejvyšší přípustná ekvivalentní hladina (hygienický limit) akustického tlaku A, L(Aeq, s), způsobená činnostmi spojenými s výstavbou v době od 7 do 21 hodin v chráněném venkovním prostoru vypočítá tak, že se k nejvyšší přípustné hladině (v daném případě L(Aeq) = 50 db) připočítá korekce +15 db. Trvají-li v této době práce kratší dobu, je nejvyšší přípustná hodnota (hygienický limit) dána vztahem LAeq, s = L(Aeq, T) + 10 log [(429 + t1)/t1], t1 je doba trvání hluku ze stavební činnosti v hodinách v období 7:00 21:00 hod. L(Aeq, T) je hygienický limit hluku v posuzovaném místě stanovený podle 11 odst. 2 nařízení vlády č. 148/2006 Sb.

12 Tyto hygienické limity hluku po dobu výstavby v chráněném venkovním prostoru ostatních staveb a chráněných ostatních venkovních prostorech ve smyslu přílohy č. 3 k nařízení vlády č. 148/2006 Sb., jsou vypočítané podle uvedeného vztahu, v následující tabulce I. Hodnoty platí pouze pro dobu mezi 7 a 21 hod. Tabulka 1. Hygienické limity při době činnosti kratší než 14 hodin (vně) Čas [hod] LAeq, s [db] E.1.j) Orientační lhůty výstavby a přehled rozhodujících dílčích termínů Předpokládaný termín zahájení stavby: 10/2013 Předpokládaný termín dokončení stavby: cca 2 měsíce po zahájení stavby Vzhledem k charakteru a rozsahu stavby nebyly stanoveny žádné konkrétní rozhodující dílčí termíny. Předpokládaný termín dokončení stavby: 11/2013
