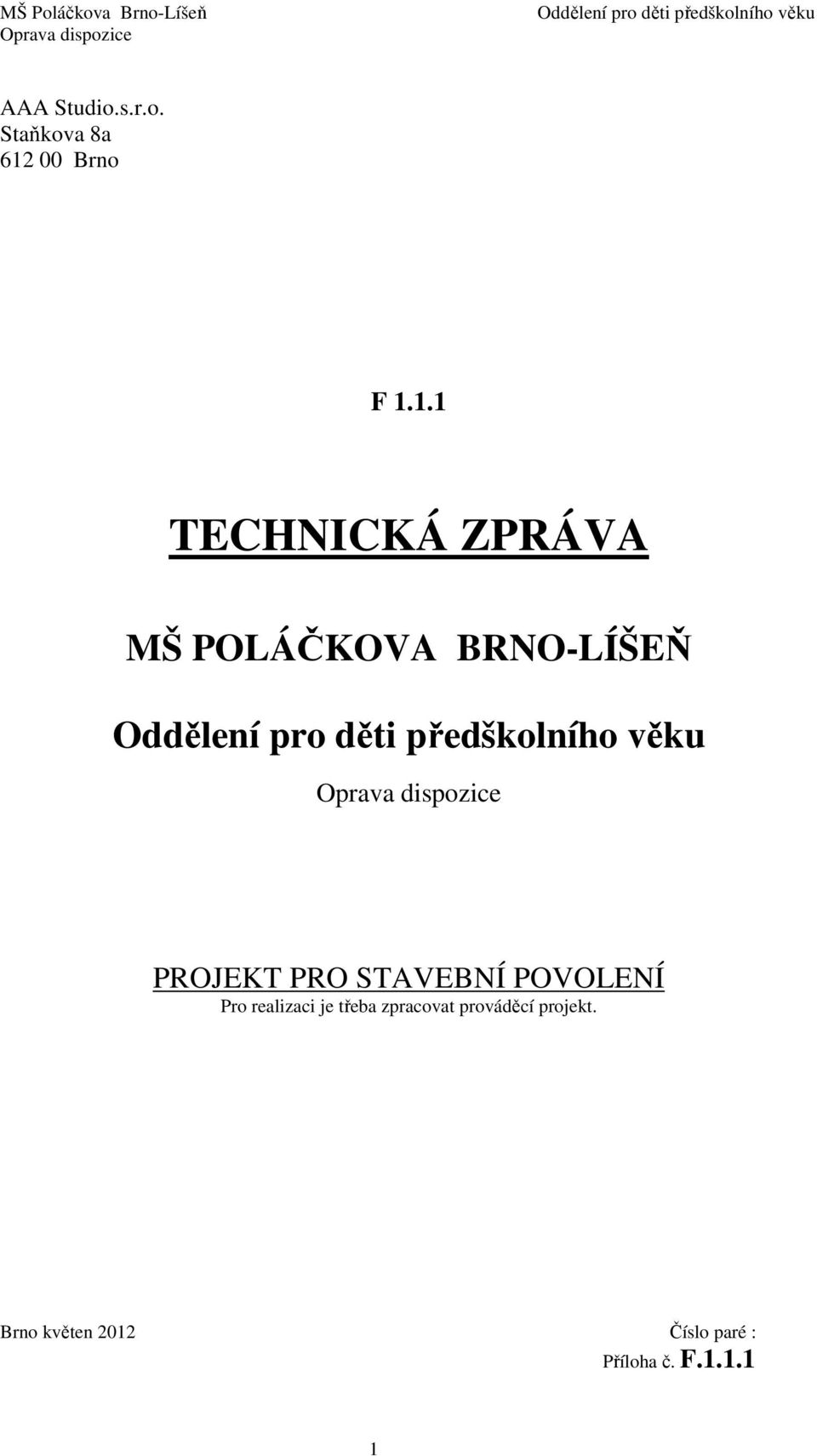

1 AAA Studio.s.r.o. Staňkova 8a Brno F TECHNICKÁ ZPRÁVA MŠ POLÁČKOVA BRNO-LÍŠEŇ PROJEKT PRO STAVEBNÍ POVOLENÍ Pro realizaci je třeba zpracovat prováděcí projekt. Brno květen 2012 Číslo paré : Příloha č. F

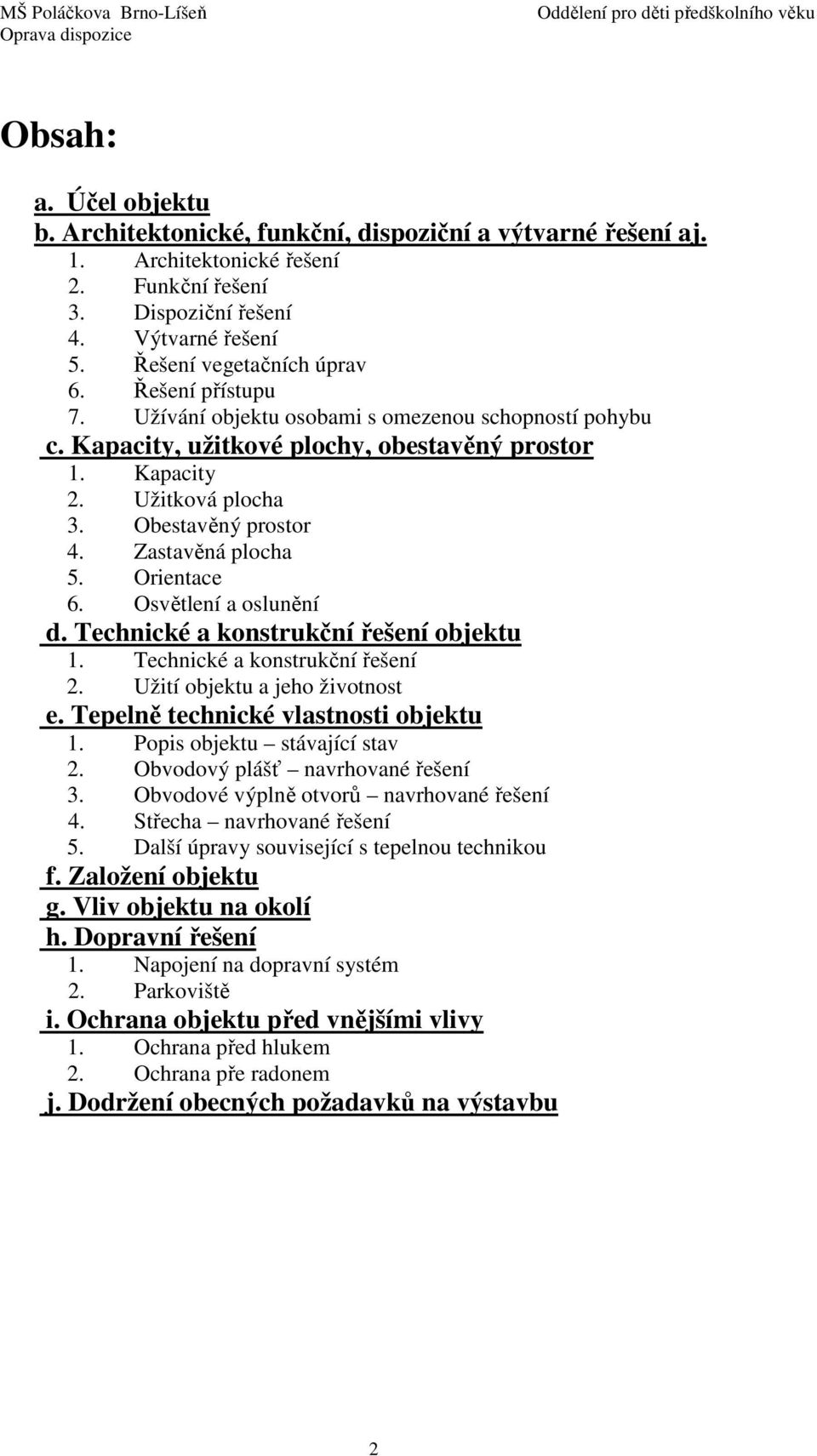

2 Obsah: a. Účel objektu b. Architektonické, funkční, dispoziční a výtvarné řešení aj. 1. Architektonické řešení 2. Funkční řešení 3. Dispoziční řešení 4. Výtvarné řešení 5. Řešení vegetačních úprav 6. Řešení přístupu 7. Užívání objektu osobami s omezenou schopností pohybu c. Kapacity, užitkové plochy, obestavěný prostor 1. Kapacity 2. Užitková plocha 3. Obestavěný prostor 4. Zastavěná plocha 5. Orientace 6. Osvětlení a oslunění d. Technické a konstrukční řešení objektu 1. Technické a konstrukční řešení 2. Užití objektu a jeho životnost e. Tepelně technické vlastnosti objektu 1. Popis objektu stávající stav 2. Obvodový plášť navrhované řešení 3. Obvodové výplně otvorů navrhované řešení 4. Střecha navrhované řešení 5. Další úpravy související s tepelnou technikou f. Založení objektu g. Vliv objektu na okolí h. Dopravní řešení 1. Napojení na dopravní systém 2. Parkoviště i. Ochrana objektu před vnějšími vlivy 1. Ochrana před hlukem 2. Ochrana pře radonem j. Dodržení obecných požadavků na výstavbu 2

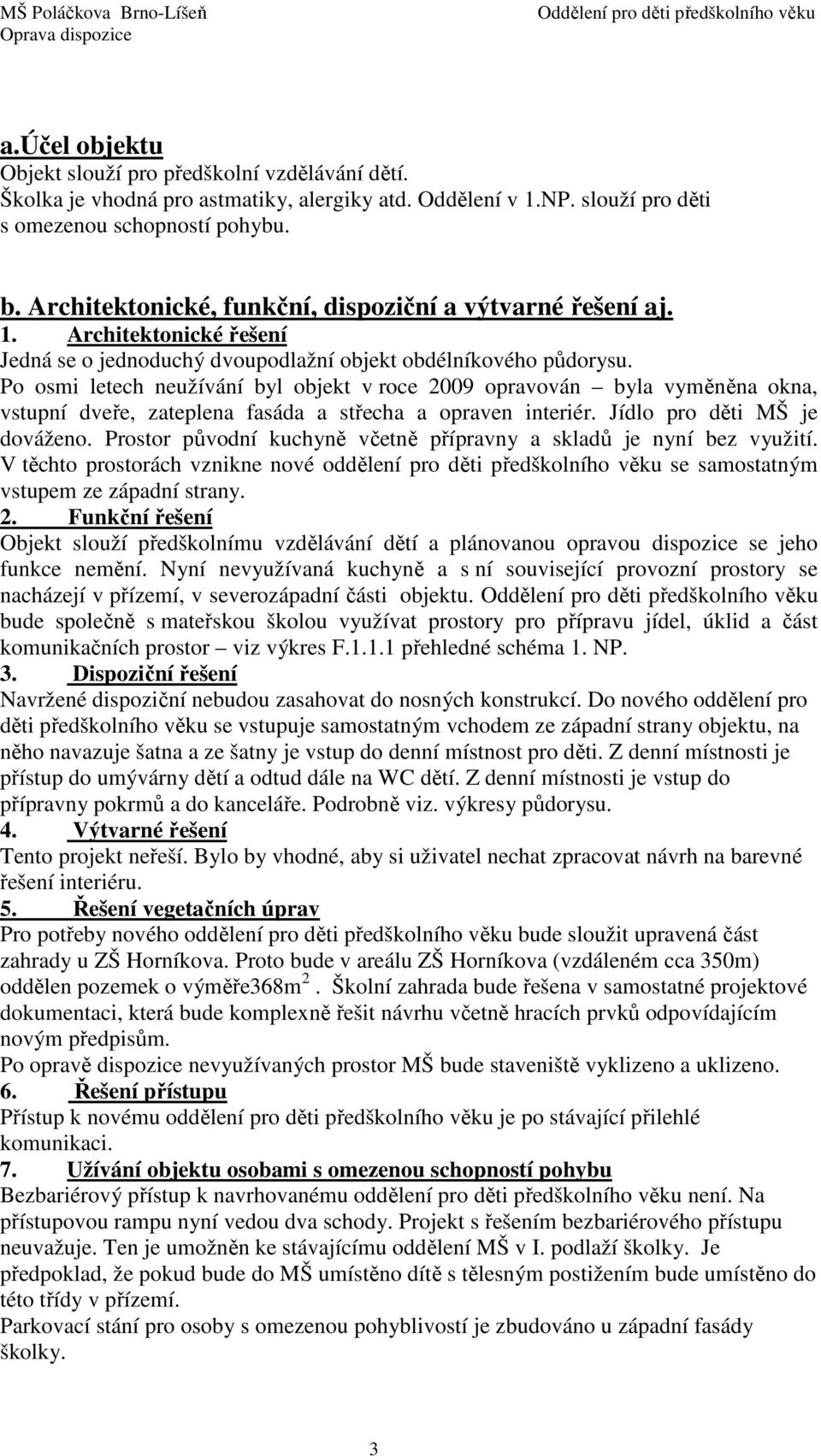

3 a.účel objektu Objekt slouží pro předškolní vzdělávání dětí. Školka je vhodná pro astmatiky, alergiky atd. Oddělení v 1.NP. slouží pro děti s omezenou schopností pohybu. b. Architektonické, funkční, dispoziční a výtvarné řešení aj. 1. Architektonické řešení Jedná se o jednoduchý dvoupodlažní objekt obdélníkového půdorysu. Po osmi letech neužívání byl objekt v roce 2009 opravován byla vyměněna okna, vstupní dveře, zateplena fasáda a střecha a opraven interiér. Jídlo pro děti MŠ je dováženo. Prostor původní kuchyně včetně přípravny a skladů je nyní bez využití. V těchto prostorách vznikne nové oddělení pro děti předškolního věku se samostatným vstupem ze západní strany. 2. Funkční řešení Objekt slouží předškolnímu vzdělávání dětí a plánovanou opravou dispozice se jeho funkce nemění. Nyní nevyužívaná kuchyně a s ní související provozní prostory se nacházejí v přízemí, v severozápadní části objektu. bude společně s mateřskou školou využívat prostory pro přípravu jídel, úklid a část komunikačních prostor viz výkres F přehledné schéma 1. NP. 3. Dispoziční řešení Navržené dispoziční nebudou zasahovat do nosných konstrukcí. Do nového oddělení pro děti předškolního věku se vstupuje samostatným vchodem ze západní strany objektu, na něho navazuje šatna a ze šatny je vstup do denní místnost pro děti. Z denní místnosti je přístup do umývárny dětí a odtud dále na WC dětí. Z denní místnosti je vstup do přípravny pokrmů a do kanceláře. Podrobně viz. výkresy půdorysu. 4. Výtvarné řešení Tento projekt neřeší. Bylo by vhodné, aby si uživatel nechat zpracovat návrh na barevné řešení interiéru. 5. Řešení vegetačních úprav Pro potřeby nového oddělení pro děti předškolního věku bude sloužit upravená část zahrady u ZŠ Horníkova. Proto bude v areálu ZŠ Horníkova (vzdáleném cca 350m) oddělen pozemek o výměře368m 2. Školní zahrada bude řešena v samostatné projektové dokumentaci, která bude komplexně řešit návrhu včetně hracích prvků odpovídajícím novým předpisům. Po opravě dispozice nevyužívaných prostor MŠ bude staveniště vyklizeno a uklizeno. 6. Řešení přístupu Přístup k novému oddělení pro děti předškolního věku je po stávající přilehlé komunikaci. 7. Užívání objektu osobami s omezenou schopností pohybu Bezbariérový přístup k navrhovanému oddělení pro děti předškolního věku není. Na přístupovou rampu nyní vedou dva schody. Projekt s řešením bezbariérového přístupu neuvažuje. Ten je umožněn ke stávajícímu oddělení MŠ v I. podlaží školky. Je předpoklad, že pokud bude do MŠ umístěno dítě s tělesným postižením bude umístěno do této třídy v přízemí. Parkovací stání pro osoby s omezenou pohyblivostí je zbudováno u západní fasády školky. 3

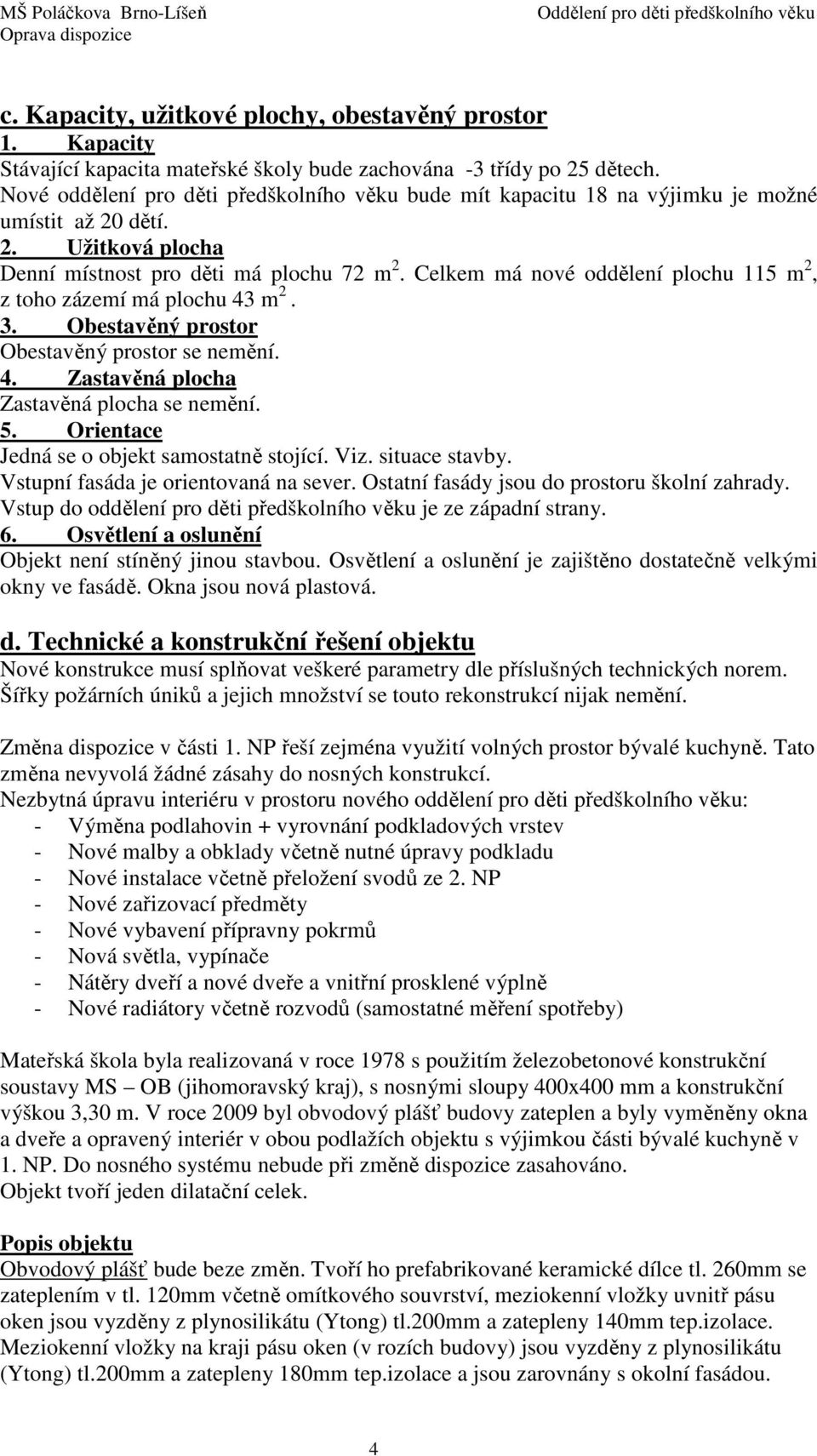

4 c. Kapacity, užitkové plochy, obestavěný prostor 1. Kapacity Stávající kapacita mateřské školy bude zachována -3 třídy po 25 dětech. Nové oddělení pro děti předškolního věku bude mít kapacitu 18 na výjimku je možné umístit až 20 dětí. 2. Užitková plocha Denní místnost pro děti má plochu 72 m 2. Celkem má nové oddělení plochu 115 m 2, z toho zázemí má plochu 43 m Obestavěný prostor Obestavěný prostor se nemění. 4. Zastavěná plocha Zastavěná plocha se nemění. 5. Orientace Jedná se o objekt samostatně stojící. Viz. situace stavby. Vstupní fasáda je orientovaná na sever. Ostatní fasády jsou do prostoru školní zahrady. Vstup do oddělení pro děti předškolního věku je ze západní strany. 6. Osvětlení a oslunění Objekt není stíněný jinou stavbou. Osvětlení a oslunění je zajištěno dostatečně velkými okny ve fasádě. Okna jsou nová plastová. d. Technické a konstrukční řešení objektu Nové konstrukce musí splňovat veškeré parametry dle příslušných technických norem. Šířky požárních úniků a jejich množství se touto rekonstrukcí nijak nemění. Změna dispozice v části 1. NP řeší zejména využití volných prostor bývalé kuchyně. Tato změna nevyvolá žádné zásahy do nosných konstrukcí. Nezbytná úpravu interiéru v prostoru nového oddělení pro děti předškolního věku: - Výměna podlahovin + vyrovnání podkladových vrstev - Nové malby a obklady včetně nutné úpravy podkladu - Nové instalace včetně přeložení svodů ze 2. NP - Nové zařizovací předměty - Nové vybavení přípravny pokrmů - Nová světla, vypínače - Nátěry dveří a nové dveře a vnitřní prosklené výplně - Nové radiátory včetně rozvodů (samostatné měření spotřeby) Mateřská škola byla realizovaná v roce 1978 s použitím železobetonové konstrukční soustavy MS OB (jihomoravský kraj), s nosnými sloupy 400x400 mm a konstrukční výškou 3,30 m. V roce 2009 byl obvodový plášť budovy zateplen a byly vyměněny okna a dveře a opravený interiér v obou podlažích objektu s výjimkou části bývalé kuchyně v 1. NP. Do nosného systému nebude při změně dispozice zasahováno. Objekt tvoří jeden dilatační celek. Popis objektu Obvodový plášť bude beze změn. Tvoří ho prefabrikované keramické dílce tl. 260mm se zateplením v tl. 120mm včetně omítkového souvrství, meziokenní vložky uvnitř pásu oken jsou vyzděny z plynosilikátu (Ytong) tl.200mm a zatepleny 140mm tep.izolace. Meziokenní vložky na kraji pásu oken (v rozích budovy) jsou vyzděny z plynosilikátu (Ytong) tl.200mm a zatepleny 180mm tep.izolace a jsou zarovnány s okolní fasádou. 4

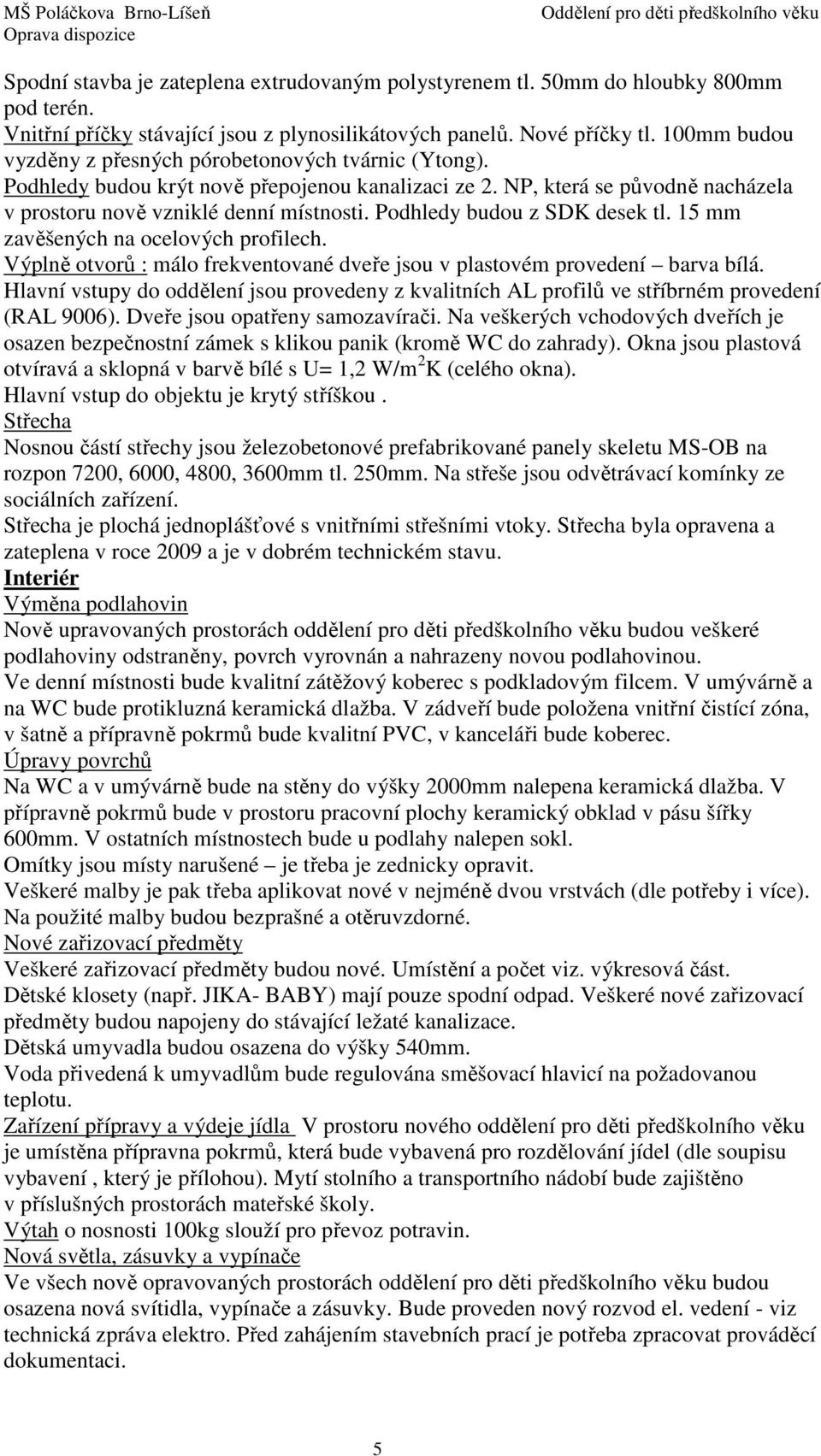

5 Spodní stavba je zateplena extrudovaným polystyrenem tl. 50mm do hloubky 800mm pod terén. Vnitřní příčky stávající jsou z plynosilikátových panelů. Nové příčky tl. 100mm budou vyzděny z přesných pórobetonových tvárnic (Ytong). Podhledy budou krýt nově přepojenou kanalizaci ze 2. NP, která se původně nacházela v prostoru nově vzniklé denní místnosti. Podhledy budou z SDK desek tl. 15 mm zavěšených na ocelových profilech. Výplně otvorů : málo frekventované dveře jsou v plastovém provedení barva bílá. Hlavní vstupy do oddělení jsou provedeny z kvalitních AL profilů ve stříbrném provedení (RAL 9006). Dveře jsou opatřeny samozavírači. Na veškerých vchodových dveřích je osazen bezpečnostní zámek s klikou panik (kromě WC do zahrady). Okna jsou plastová otvíravá a sklopná v barvě bílé s U= 1,2 W/m 2 K (celého okna). Hlavní vstup do objektu je krytý stříškou. Střecha Nosnou částí střechy jsou železobetonové prefabrikované panely skeletu MS-OB na rozpon 7200, 6000, 4800, 3600mm tl. 250mm. Na střeše jsou odvětrávací komínky ze sociálních zařízení. Střecha je plochá jednoplášťové s vnitřními střešními vtoky. Střecha byla opravena a zateplena v roce 2009 a je v dobrém technickém stavu. Interiér Výměna podlahovin Nově upravovaných prostorách oddělení pro děti předškolního věku budou veškeré podlahoviny odstraněny, povrch vyrovnán a nahrazeny novou podlahovinou. Ve denní místnosti bude kvalitní zátěžový koberec s podkladovým filcem. V umývárně a na WC bude protikluzná keramická dlažba. V zádveří bude položena vnitřní čistící zóna, v šatně a přípravně pokrmů bude kvalitní PVC, v kanceláři bude koberec. Úpravy povrchů Na WC a v umývárně bude na stěny do výšky 2000mm nalepena keramická dlažba. V přípravně pokrmů bude v prostoru pracovní plochy keramický obklad v pásu šířky 600mm. V ostatních místnostech bude u podlahy nalepen sokl. Omítky jsou místy narušené je třeba je zednicky opravit. Veškeré malby je pak třeba aplikovat nové v nejméně dvou vrstvách (dle potřeby i více). Na použité malby budou bezprašné a otěruvzdorné. Nové zařizovací předměty Veškeré zařizovací předměty budou nové. Umístění a počet viz. výkresová část. Dětské klosety (např. JIKA- BABY) mají pouze spodní odpad. Veškeré nové zařizovací předměty budou napojeny do stávající ležaté kanalizace. Dětská umyvadla budou osazena do výšky 540mm. Voda přivedená k umyvadlům bude regulována směšovací hlavicí na požadovanou teplotu. Zařízení přípravy a výdeje jídla V prostoru nového oddělení pro děti předškolního věku je umístěna přípravna pokrmů, která bude vybavená pro rozdělování jídel (dle soupisu vybavení, který je přílohou). Mytí stolního a transportního nádobí bude zajištěno v příslušných prostorách mateřské školy. Výtah o nosnosti 100kg slouží pro převoz potravin. Nová světla, zásuvky a vypínače Ve všech nově opravovaných prostorách oddělení pro děti předškolního věku budou osazena nová svítidla, vypínače a zásuvky. Bude proveden nový rozvod el. vedení - viz technická zpráva elektro. Před zahájením stavebních prací je potřeba zpracovat prováděcí dokumentaci. 5

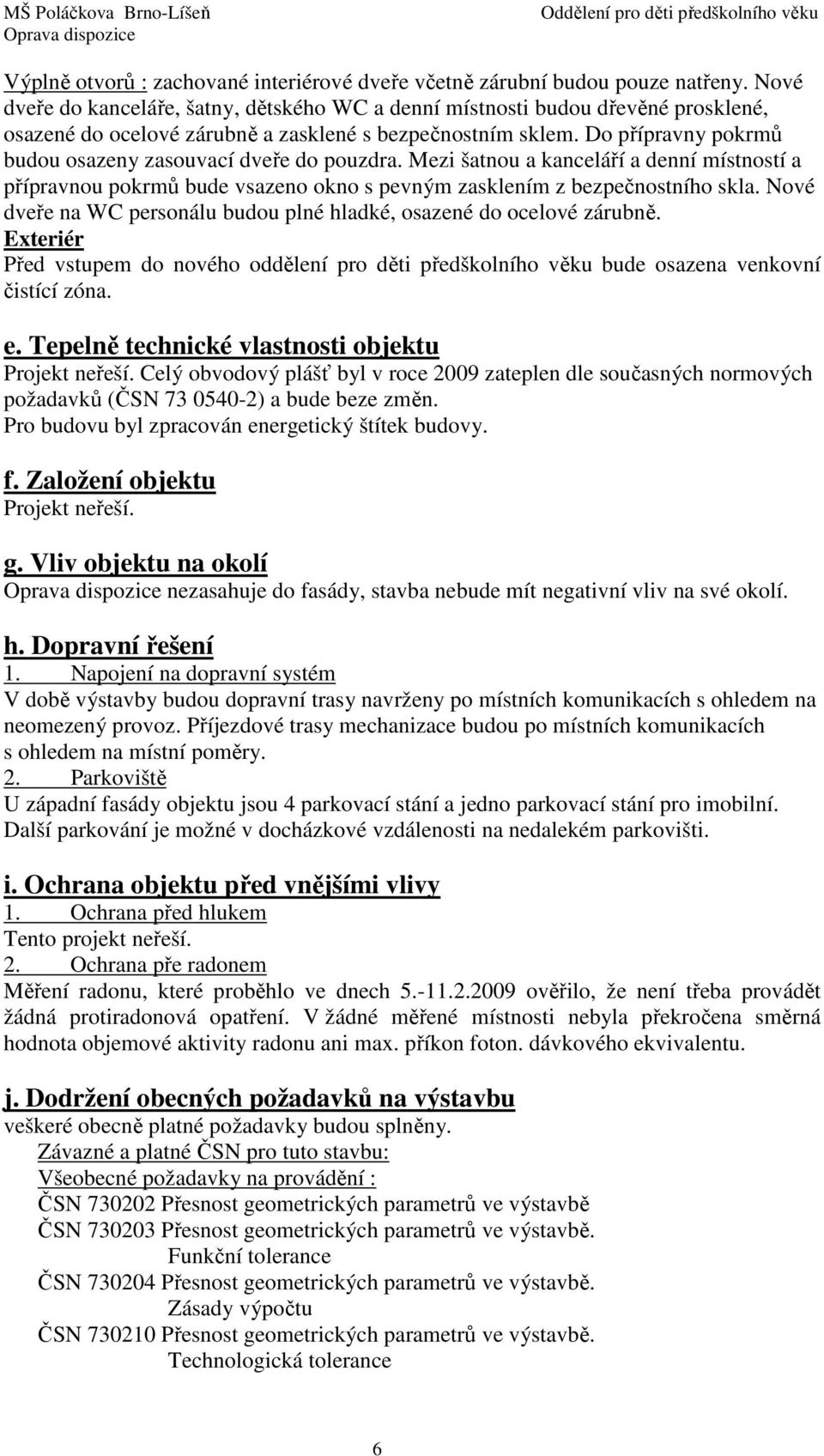

6 Výplně otvorů : zachované interiérové dveře včetně zárubní budou pouze natřeny. Nové dveře do kanceláře, šatny, dětského WC a denní místnosti budou dřevěné prosklené, osazené do ocelové zárubně a zasklené s bezpečnostním sklem. Do přípravny pokrmů budou osazeny zasouvací dveře do pouzdra. Mezi šatnou a kanceláří a denní místností a přípravnou pokrmů bude vsazeno okno s pevným zasklením z bezpečnostního skla. Nové dveře na WC personálu budou plné hladké, osazené do ocelové zárubně. Exteriér Před vstupem do nového oddělení pro děti předškolního věku bude osazena venkovní čistící zóna. e. Tepelně technické vlastnosti objektu Projekt neřeší. Celý obvodový plášť byl v roce 2009 zateplen dle současných normových požadavků (ČSN ) a bude beze změn. Pro budovu byl zpracován energetický štítek budovy. f. Založení objektu Projekt neřeší. g. Vliv objektu na okolí nezasahuje do fasády, stavba nebude mít negativní vliv na své okolí. h. Dopravní řešení 1. Napojení na dopravní systém V době výstavby budou dopravní trasy navrženy po místních komunikacích s ohledem na neomezený provoz. Příjezdové trasy mechanizace budou po místních komunikacích s ohledem na místní poměry. 2. Parkoviště U západní fasády objektu jsou 4 parkovací stání a jedno parkovací stání pro imobilní. Další parkování je možné v docházkové vzdálenosti na nedalekém parkovišti. i. Ochrana objektu před vnějšími vlivy 1. Ochrana před hlukem Tento projekt neřeší. 2. Ochrana pře radonem Měření radonu, které proběhlo ve dnech ověřilo, že není třeba provádět žádná protiradonová opatření. V žádné měřené místnosti nebyla překročena směrná hodnota objemové aktivity radonu ani max. příkon foton. dávkového ekvivalentu. j. Dodržení obecných požadavků na výstavbu veškeré obecně platné požadavky budou splněny. Závazné a platné ČSN pro tuto stavbu: Všeobecné požadavky na provádění : ČSN Přesnost geometrických parametrů ve výstavbě ČSN Přesnost geometrických parametrů ve výstavbě. Funkční tolerance ČSN Přesnost geometrických parametrů ve výstavbě. Zásady výpočtu ČSN Přesnost geometrických parametrů ve výstavbě. Technologická tolerance 6

7 ČSN Přesnost geometrických parametrů ve výstavbě. Kontrola přesnosti ČSN Přesnost geometrických parametrů ve výstavbě. Funkční odchylky ČSN Přesnost geometrických parametrů ve výstavbě. Odchylky zaměření a osazení ČSN Přesnost geometrických parametrů ve výstavbě. Statistická přejímka ČSN Přesnost vytyčování stavebních objektů ČSN Zkoušení betonové směsi a betonu ČSN Stanovení zpracovatelnosti betonu ČSN Ochrana proti korozi ve stavebnictví.betonové konstrukce ČSN Kontrolní měření geometrických parametrů pozemních stavebních objektů ČSN Provádění a kontrola betonových konstrukcí ČSN Provádění a kontrola konstrukcí z lehčeného betonu ČSN Provádění a kontrola konstrukcí ze stříkaného betonu ON Provádění montovaných betonových konstrukcí ON Směrnice pro navrhování a provádění betonových patek montovaných sloupů ČSN Drsnost povrchů stavebních konstrukcí ČSN Lešení ČSN Pojízdná a volně stojící lešení ČSN Dřevěná lešení ČSN Ochranné a záchytné konstrukce ČSN Trubková lešení ČSN Podpěrná lešení ČSN Stavební plošinové výtahy Veškeré rozměry konstrukcí včetně výpisu výrobků jsou uvedeny ve skladebných rozměrech. ČSN Zkouška přídržnosti povrchové úpravy stavebních konstrukcí k podkladu -Dokumentace je vyhotovena na základě poskytnutých informací a vizuální prohlídky. Sondy provedeny nebyly. -Před prováděním prací je nutno zpracovat realizační projektovou dokumentaci. V Brně dne Vypracovala Ing. Jana Vrublová 7
