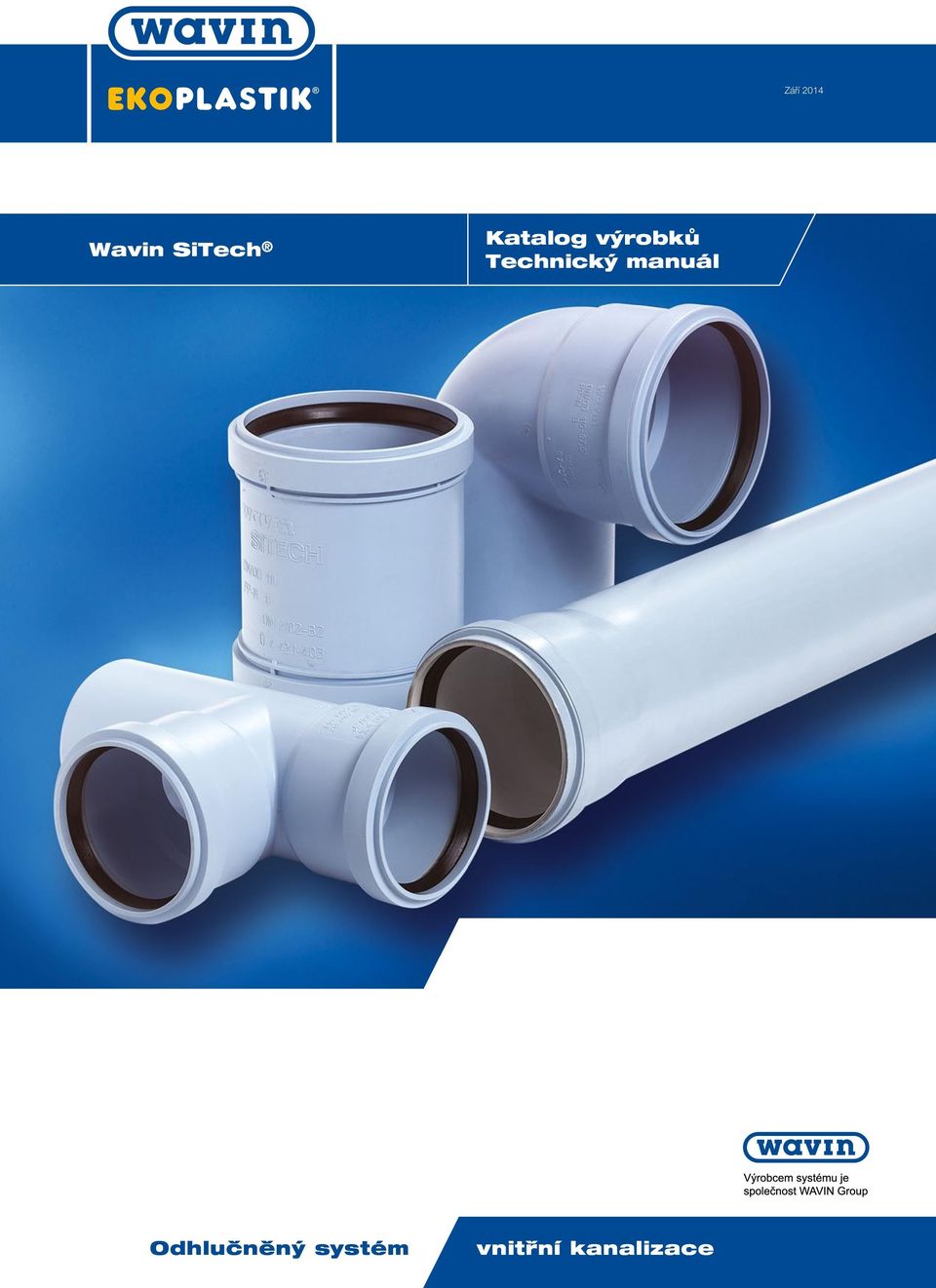

1 Září 2014 Katalog výrobků Technický manuál Odhlučněný systém vnitřní kanalizace

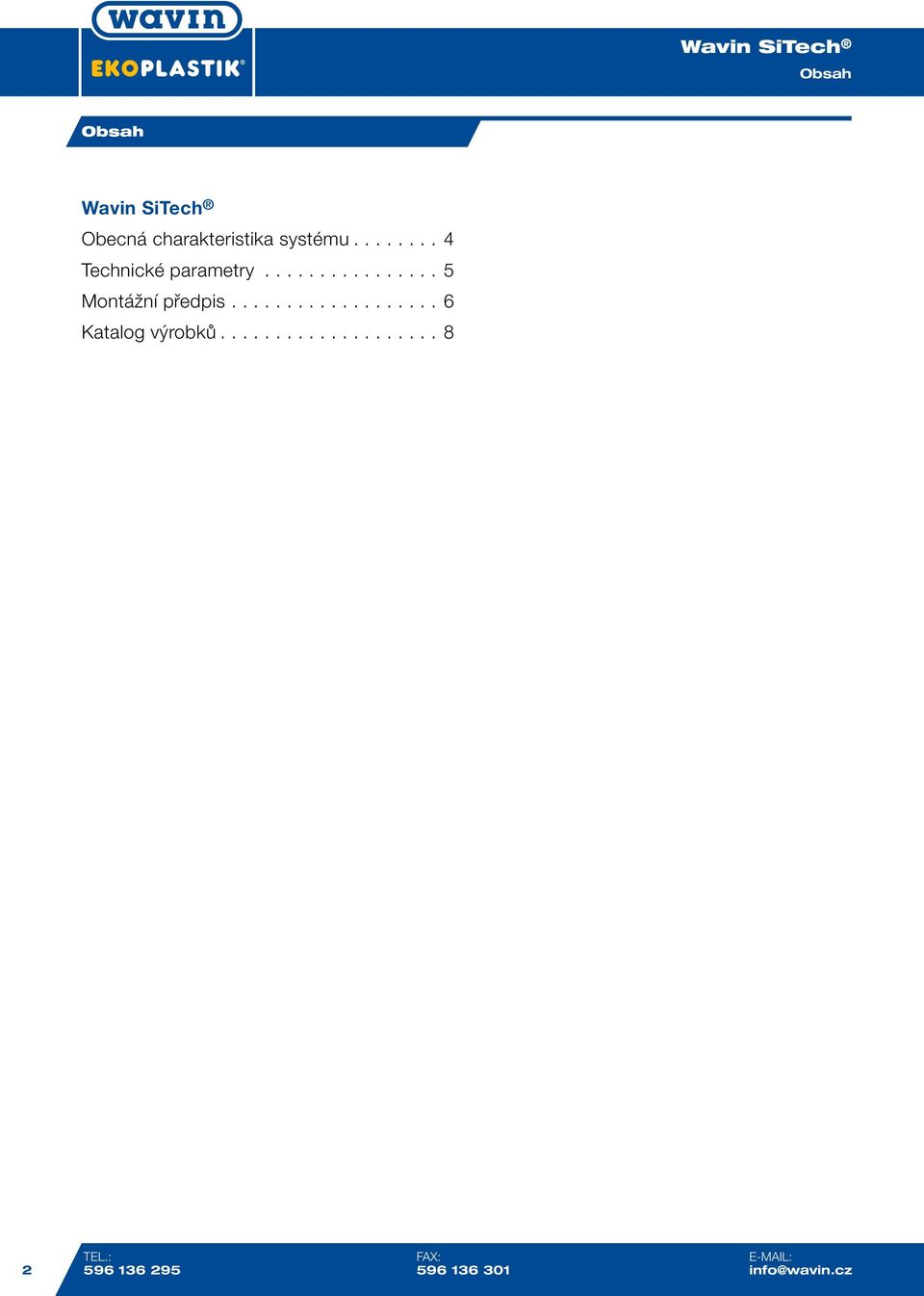

2 Obsah Obsah Obecná charakteristika systému Technické parametry Montážní předpis Katalog výrobků TE.: FAX: E-MAI: info@wavin.cz

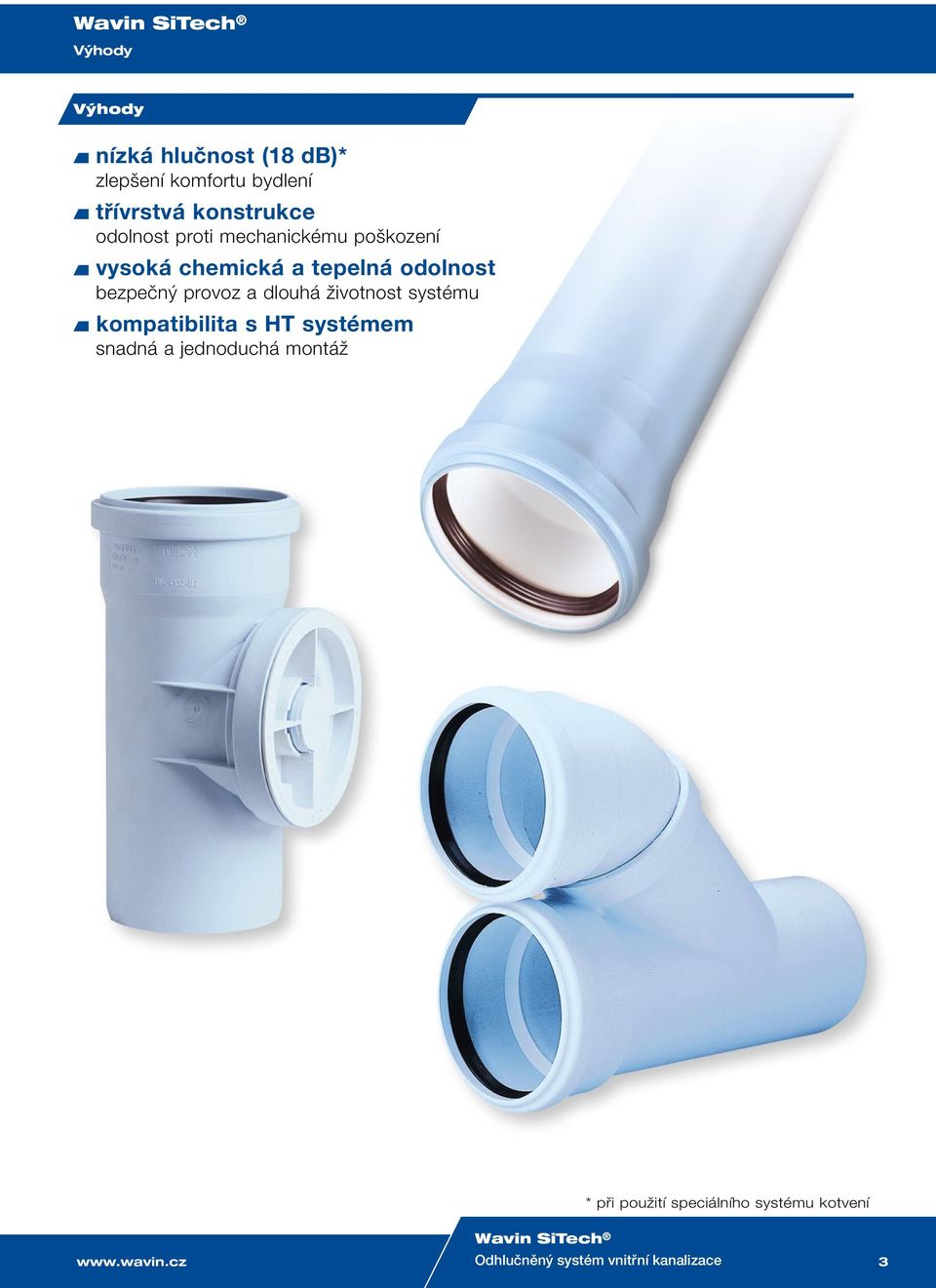

3 Výhody Výhody nízká hlučnost (18 db)* zlepšení komfortu bydlení třívrstvá konstrukce odolnost proti mechanickému poškození vysoká chemická a tepelná odolnost bezpečný provoz a dlouhá životnost systému kompatibilita s HT systémem snadná a jednoduchá montáž * při použití speciálního systému kotvení Odhlučněný systém vnitřní kanalizace 3

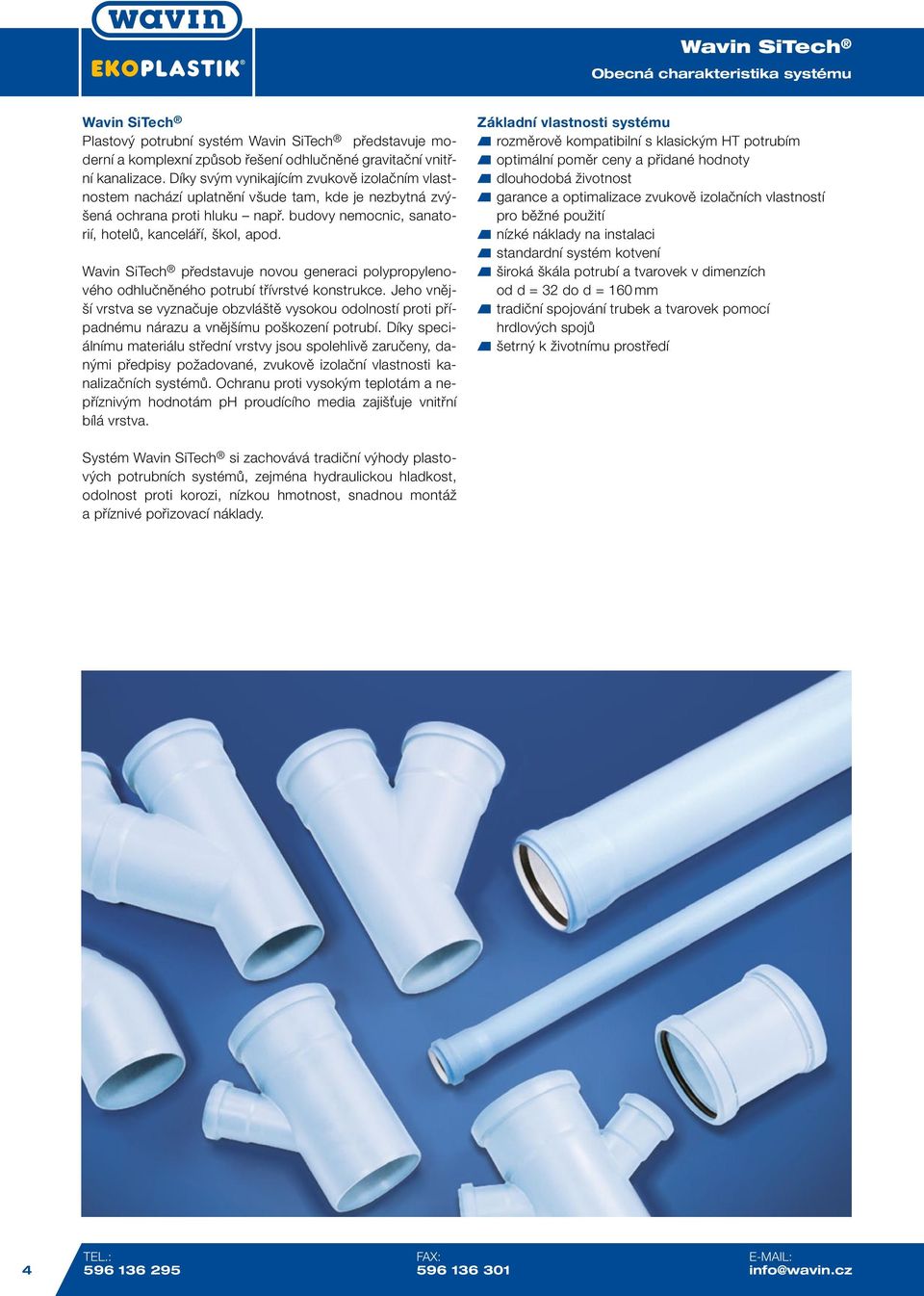

4 Obecná charakteristika systému Plastový potrubní systém představuje moderní a komplexní způsob řešení odhlučněné gravitační vnitřní kanalizace. Díky svým vynikajícím zvukově izolačním vlastnostem nachází uplatnění všude tam, kde je nezbytná zvýšená ochrana proti hluku např. budovy nemocnic, sanatorií, hotelů, kanceláří, škol, apod. představuje novou generaci polypropylenového odhlučněného potrubí třívrstvé konstrukce. Jeho vnější vrstva se vyznačuje obzvláště vysokou odolností proti případnému nárazu a vnějšímu poškození potrubí. Díky speciálnímu materiálu střední vrstvy jsou spolehlivě zaručeny, danými předpisy požadované, zvukově izolační vlastnosti kanalizačních systémů. Ochranu proti vysokým teplotám a nepříznivým hodnotám ph proudícího media zajišťuje vnitřní bílá vrstva. Základní vlastnosti systému rozměrově kompatibilní s klasickým HT potrubím optimální poměr ceny a přidané hodnoty dlouhodobá životnost garance a optimalizace zvukově izolačních vlastností pro běžné použití nízké náklady na instalaci standardní systém kotvení široká škála potrubí a tvarovek v dimenzích od d = 32 do d = 160 tradiční spojování trubek a tvarovek pomocí hrdlových spojů šetrný k životnímu prostředí Systém si zachovává tradiční výhody plastových potrubních systémů, zejména hydraulickou hladkost, odolnost proti korozi, nízkou hmotnost, snadnou montáž a příznivé pořizovací náklady. 4 TE.: FAX: E-MAI: info@wavin.cz

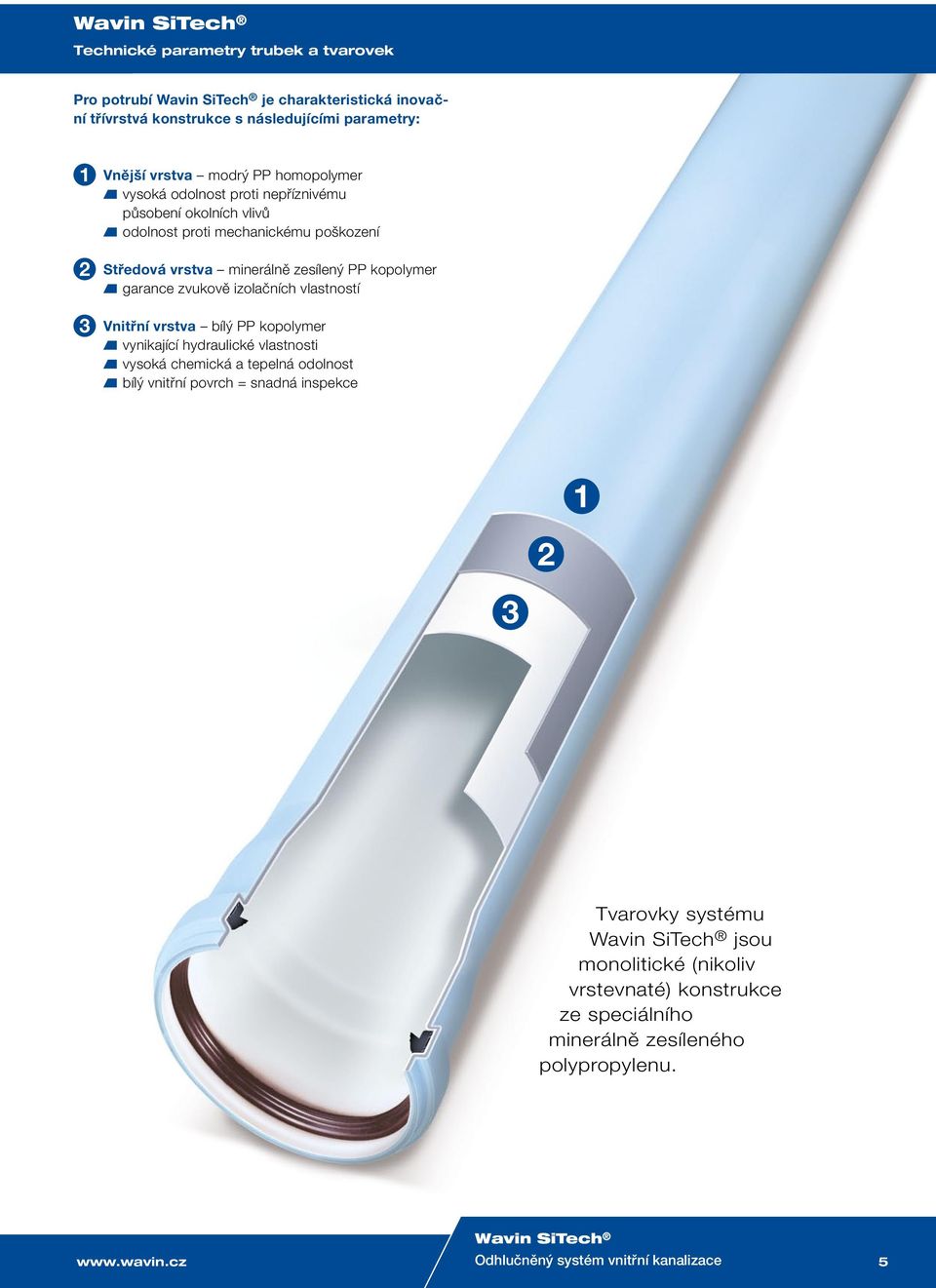

5 Technické parametry trubek a tvarovek Pro potrubí je charakteristická inovační třívrstvá konstrukce s následujícími parametry: Vnější vrstva modrý PP homopolymer vysoká odolnost proti nepříznivému působení okolních vlivů odolnost proti mechanickému poškození Středová vrstva minerálně zesílený PP kopolymer garance zvukově izolačních vlastností Vnitřní vrstva bílý PP kopolymer vynikající hydraulické vlastnosti vysoká chemická a tepelná odolnost bílý vnitřní povrch = snadná inspekce Tvarovky systému jsou monolitické (nikoliv vrstevnaté) konstrukce ze speciálního minerálně zesíleného polypropylenu. Odhlučněný systém vnitřní kanalizace 5

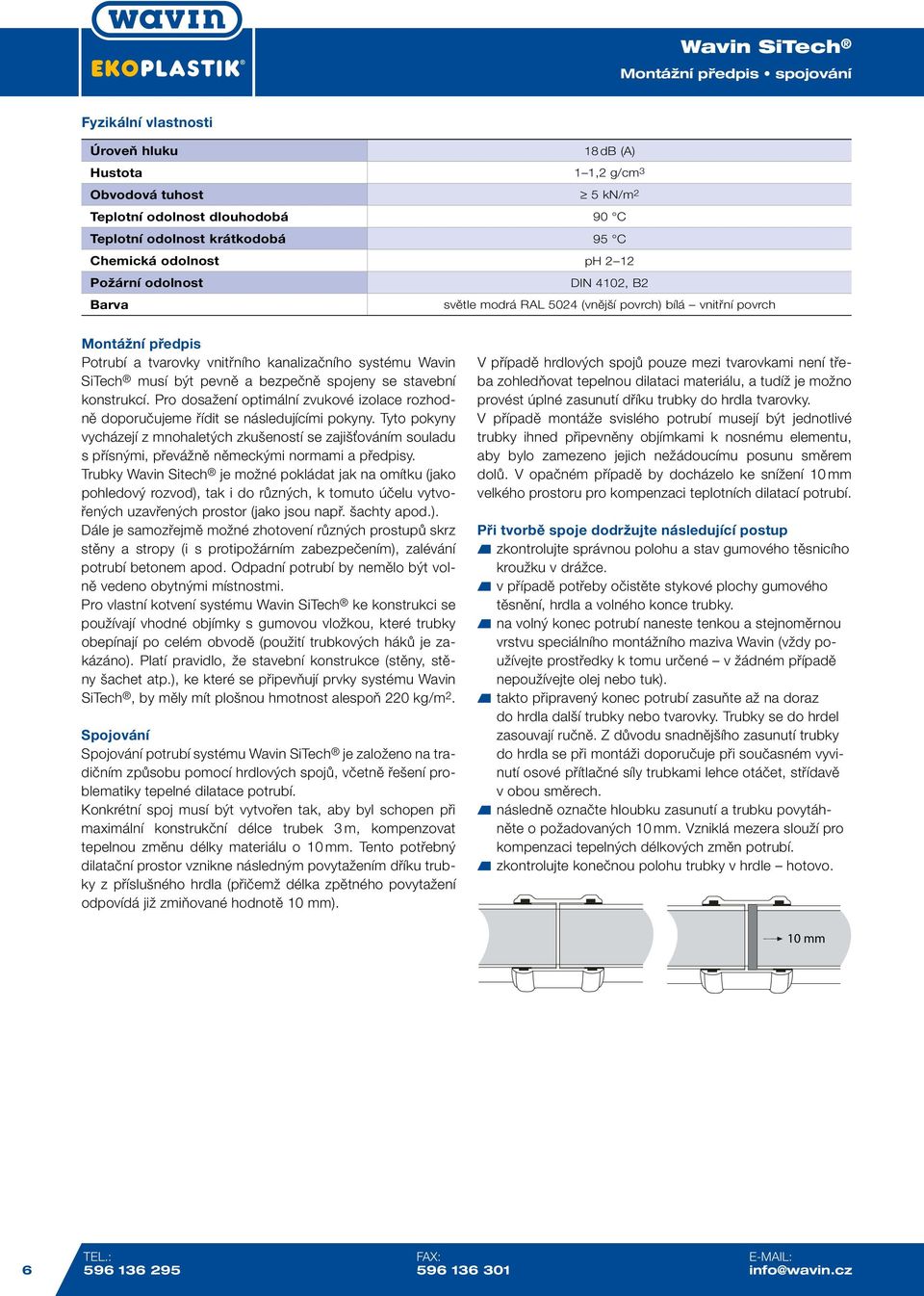

6 Montážní předpis spojování Fyzikální vlastnosti Úroveň hluku 18 db (A) Hustota 1 1,2 g/cm 3 Obvodová tuhost 5 kn/m 2 Teplotní odolnost dlouhodobá 90 C Teplotní odolnost krátkodobá 95 C Chemická odolnost ph 2 12 Požární odolnost DIN 4102, B2 Barva světle modrá RA 5024 (vnější povrch) bílá vnitřní povrch Montážní předpis Potrubí a tvarovky vnitřního kanalizačního systému Wavin SiTech musí být pevně a bezpečně spojeny se stavební konstrukcí. Pro dosažení optimální zvukové izolace rozhodně doporučujeme řídit se následujícími pokyny. Tyto pokyny vycházejí z mnohaletých zkušeností se zajišťováním souladu s přísnými, převážně německými normami a předpisy. Trubky Wavin Sitech je možné pokládat jak na omítku (jako pohledový rozvod), tak i do různých, k tomuto účelu vytvořených uzavřených prostor (jako jsou např. šachty apod.). Dále je samozřejmě možné zhotovení různých prostupů skrz stěny a stropy (i s protipožárním zabezpečením), zalévání potrubí betonem apod. Odpadní potrubí by nemělo být volně vedeno obytnými místnostmi. Pro vlastní kotvení systému ke konstrukci se používají vhodné objímky s gumovou vložkou, které trubky obepínají po celém obvodě (použití trubkových háků je zakázáno). Platí pravidlo, že stavební konstrukce (stěny, stěny šachet atp.), ke které se připevňují prvky systému Wavin SiTech, by měly mít plošnou hmotnost alespoň 220 kg/m 2. Spojování Spojování potrubí systému je založeno na tradičním způsobu pomocí hrdlových spojů, včetně řešení problematiky tepelné dilatace potrubí. Konkrétní spoj musí být vytvořen tak, aby byl schopen při maximální konstrukční délce trubek 3 m, kompenzovat tepelnou změnu délky materiálu o 10. Tento potřebný dilatační prostor vznikne následným povytažením dříku trubky z příslušného hrdla (přičemž délka zpětného povytažení odpovídá již zmiňované hodnotě 10 ). V případě hrdlových spojů pouze mezi tvarovkami není třeba zohledňovat tepelnou dilataci materiálu, a tudíž je možno provést úplné zasunutí dříku trubky do hrdla tvarovky. V případě montáže svislého potrubí musejí být jednotlivé trubky ihned připevněny objímkami k nosnému elementu, aby bylo zamezeno jejich nežádoucímu posunu směrem dolů. V opačném případě by docházelo ke snížení 10 velkého prostoru pro kompenzaci teplotních dilatací potrubí. Při tvorbě spoje dodržujte následující postup zkontrolujte správnou polohu a stav gumového těsnicího kroužku v drážce. v případě potřeby očistěte stykové plochy gumového těsnění, hrdla a volného konce trubky. na volný konec potrubí naneste tenkou a stejnoměrnou vrstvu speciálního montážního maziva Wavin (vždy používejte prostředky k tomu určené v žádném případě nepoužívejte olej nebo tuk). takto připravený konec potrubí zasuňte až na doraz do hrdla další trubky nebo tvarovky. Trubky se do hrdel zasouvají ručně. Z důvodu snadnějšího zasunutí trubky do hrdla se při montáži doporučuje při současném vyvinutí osové přítlačné síly trubkami lehce otáčet, střídavě v obou směrech. následně označte hloubku zasunutí a trubku povytáhněte o požadovaných 10. Vzniklá mezera slouží pro kompenzaci tepelných délkových změn potrubí. zkontrolujte konečnou polohu trubky v hrdle hotovo TE.: FAX: E-MAI: info@wavin.cz

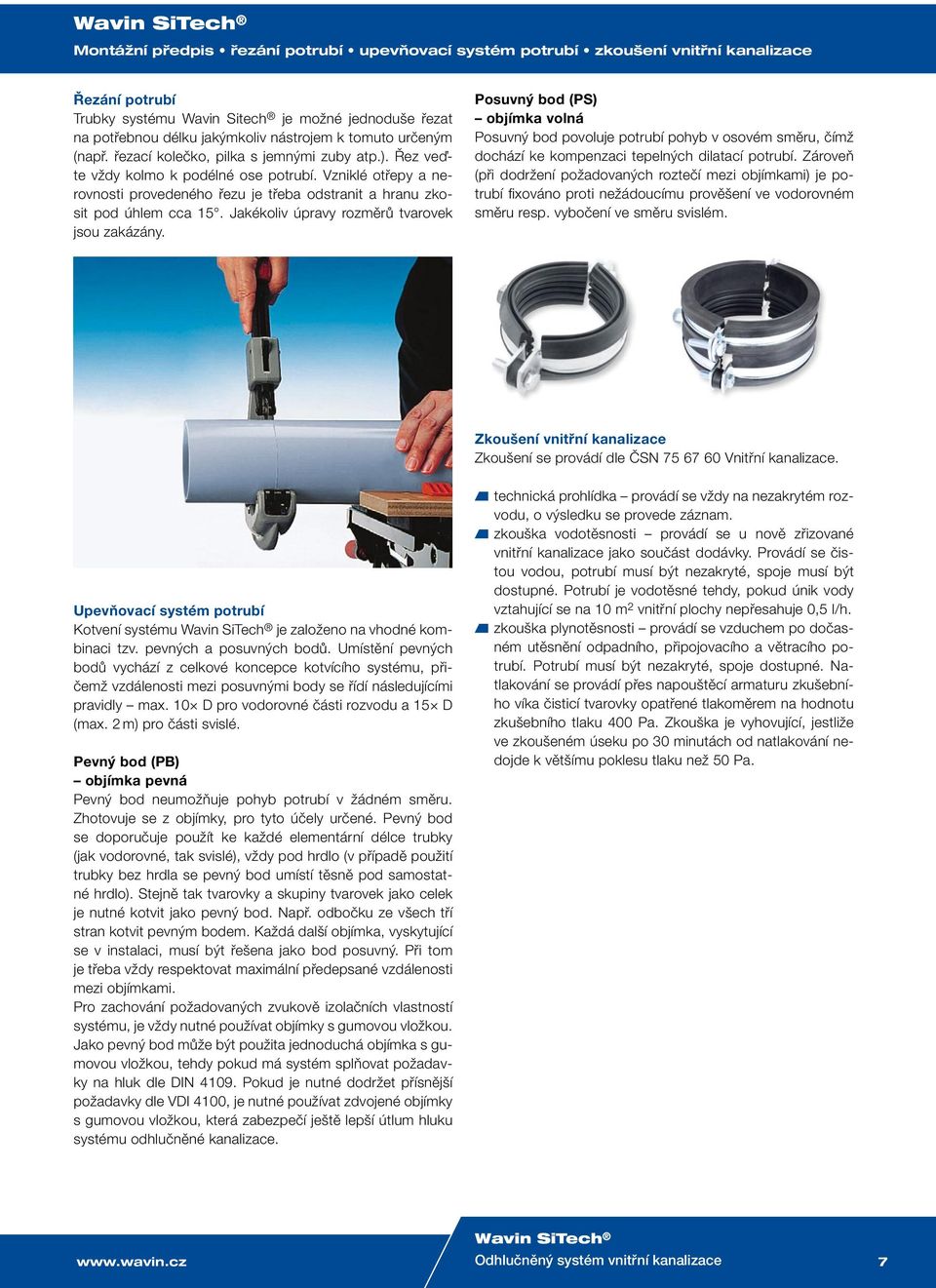

7 Montážní předpis řezání potrubí upevňovací systém potrubí zkoušení vnitřní kanalizace Řezání potrubí Trubky systému Wavin Sitech je možné jednoduše řezat na potřebnou délku jakýmkoliv nástrojem k tomuto určeným (např. řezací kolečko, pilka s jemnými zuby atp.). Řez veďte vždy kolmo k podélné ose potrubí. Vzniklé otřepy a nerovnosti provedeného řezu je třeba odstranit a hranu zkosit pod úhlem cca 15. Jakékoliv úpravy rozměrů tvarovek jsou zakázány. Posuvný bod (PS) objímka volná Posuvný bod povoluje potrubí pohyb v osovém směru, čímž dochází ke kompenzaci tepelných dilatací potrubí. Zároveň (při dodržení požadovaných roztečí mezi objímkami) je potrubí fi xováno proti nežádoucímu prověšení ve vodorovném směru resp. vybočení ve směru svislém. Zkoušení vnitřní kanalizace Zkoušení se provádí dle ČSN Vnitřní kanalizace. Upevňovací systém potrubí Kotvení systému je založeno na vhodné kombinaci tzv. pevných a posuvných bodů. Umístění pevných bodů vychází z celkové koncepce kotvícího systému, přičemž vzdálenosti mezi posuvnými body se řídí následujícími pravidly max. 10 D pro vodorovné části rozvodu a 15 D (max. 2 m) pro části svislé. Pevný bod (PB) objímka pevná Pevný bod neumožňuje pohyb potrubí v žádném směru. Zhotovuje se z objímky, pro tyto účely určené. Pevný bod se doporučuje použít ke každé elementární délce trubky (jak vodorovné, tak svislé), vždy pod hrdlo (v případě použití trubky bez hrdla se pevný bod umístí těsně pod samostatné hrdlo). Stejně tak tvarovky a skupiny tvarovek jako celek je nutné kotvit jako pevný bod. Např. odbočku ze všech tří stran kotvit pevným bodem. Každá další objímka, vyskytující se v instalaci, musí být řešena jako bod posuvný. Při tom je třeba vždy respektovat maximální předepsané vzdálenosti mezi objímkami. Pro zachování požadovaných zvukově izolačních vlastností systému, je vždy nutné používat objímky s gumovou vložkou. Jako pevný bod může být použita jednoduchá objímka s gumovou vložkou, tehdy pokud má systém splňovat požadavky na hluk dle DIN Pokud je nutné dodržet přísnější požadavky dle VDI 4100, je nutné používat zdvojené objímky s gumovou vložkou, která zabezpečí ještě lepší útlum hluku systému odhlučněné kanalizace. technická prohlídka provádí se vždy na nezakrytém rozvodu, o výsledku se provede záznam. zkouška vodotěsnosti provádí se u nově zřizované vnitřní kanalizace jako součást dodávky. Provádí se čistou vodou, potrubí musí být nezakryté, spoje musí být dostupné. Potrubí je vodotěsné tehdy, pokud únik vody vztahující se na 10 m 2 vnitřní plochy nepřesahuje 0,5 l/h. zkouška plynotěsnosti provádí se vzduchem po dočasném utěsnění odpadního, připojovacího a větracího potrubí. Potrubí musí být nezakryté, spoje dostupné. Natlakování se provádí přes napouštěcí armaturu zkušebního víka čisticí tvarovky opatřené tlakoměrem na hodnotu zkušebního tlaku 400 Pa. Zkouška je vyhovující, jestliže ve zkoušeném úseku po 30 minutách od natlakování nedojde k většímu poklesu tlaku než 50 Pa. Odhlučněný systém vnitřní kanalizace 7

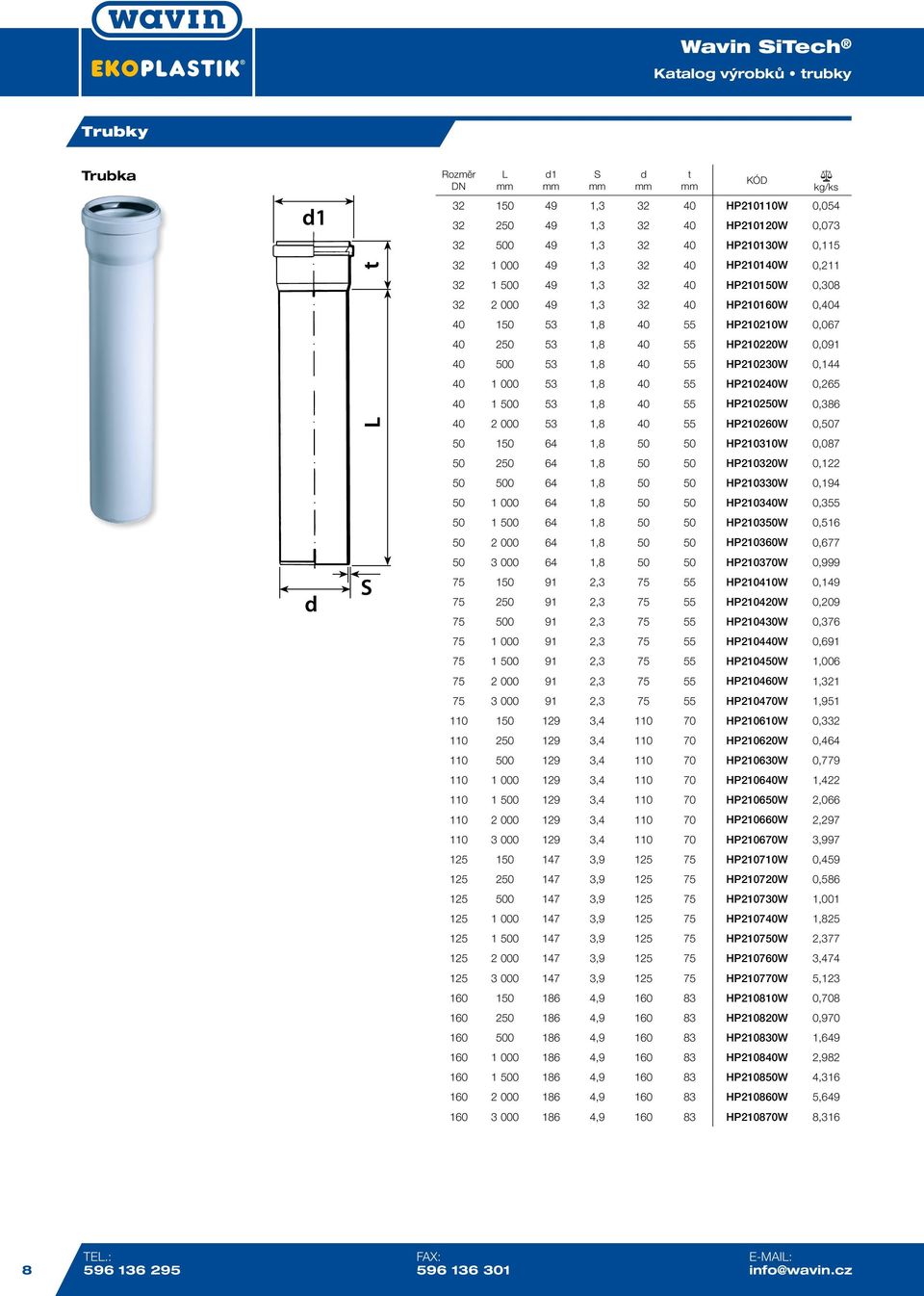

8 Katalog výrobků trubky Trubky Trubka d1 S d t , HP210110W 0, , HP210120W 0, , HP210130W 0, , HP210140W 0, , HP210150W 0, , HP210160W 0, , HP210210W 0, , HP210220W 0, , HP210230W 0, , HP210240W 0, , HP210250W 0, , HP210260W 0, , HP210310W 0, , HP210320W 0, , HP210330W 0, , HP210340W 0, , HP210350W 0, , HP210360W 0, , HP210370W 0, , HP210410W 0, , HP210420W 0, , HP210430W 0, , HP210440W 0, , HP210450W 1, , HP210460W 1, , HP210470W 1, , HP210610W 0, , HP210620W 0, , HP210630W 0, , HP210640W 1, , HP210650W 2, , HP210660W 2, , HP210670W 3, , HP210710W 0, , HP210720W 0, , HP210730W 1, , HP210740W 1, , HP210750W 2, , HP210760W 3, , HP210770W 5, , HP210810W 0, , HP210820W 0, , HP210830W 1, , HP210840W 2, , HP210850W 4, , HP210860W 5, , HP210870W 8,316 8 TE.: FAX: E-MAI: info@wavin.cz

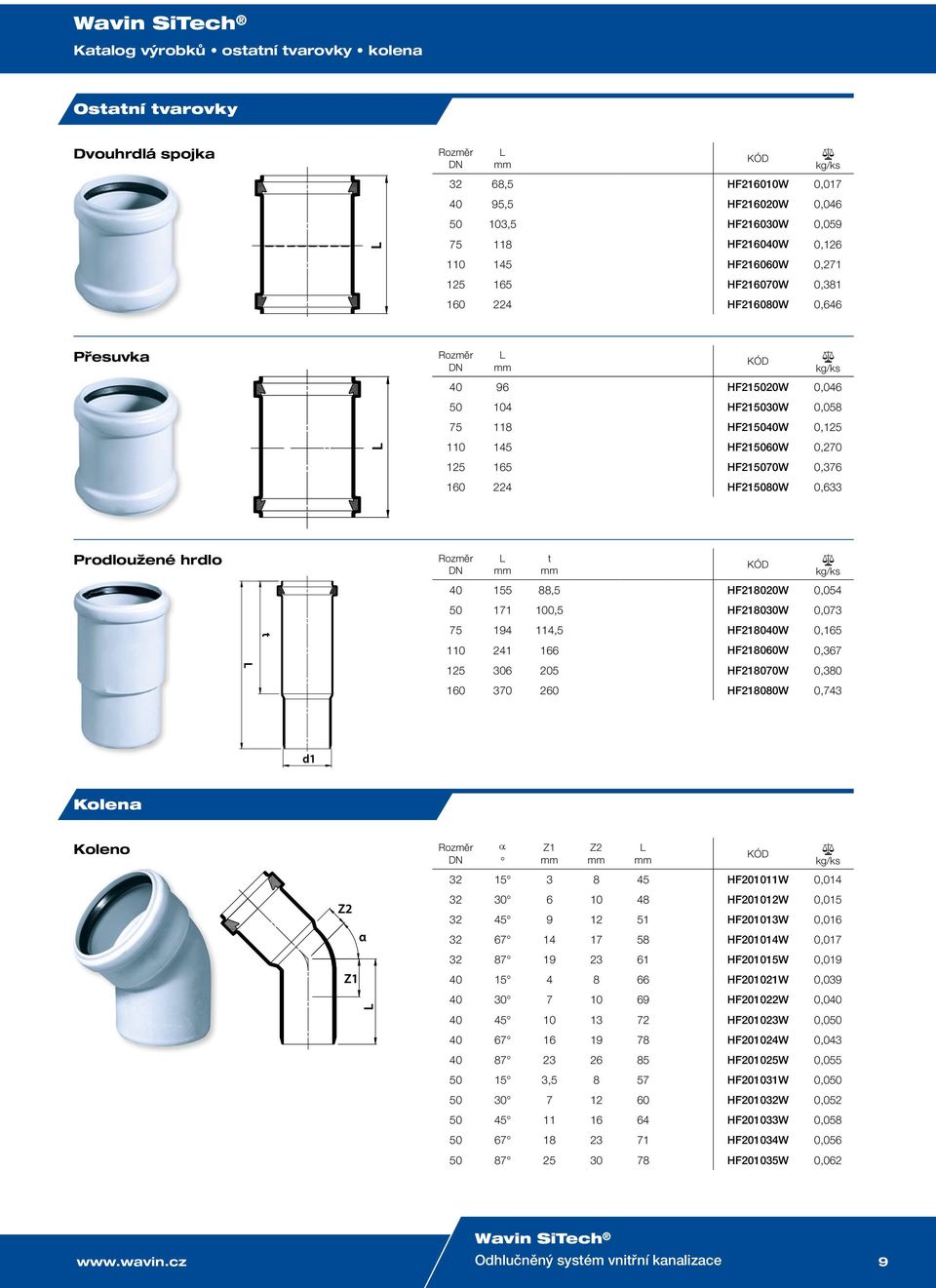

9 Katalog výrobků ostatní tvarovky kolena Ostatní tvarovky Dvouhrdlá spojka 32 68,5 HF216010W 0, ,5 HF216020W 0, ,5 HF216030W 0, HF216040W 0, HF216060W 0, HF216070W 0, HF216080W 0,646 Přesuvka HF215020W 0, HF215030W 0, HF215040W 0, HF215060W 0, HF215070W 0, HF215080W 0,633 Prodloužené hrdlo t ,5 HF218020W 0, ,5 HF218030W 0, ,5 HF218040W 0, HF218060W 0, HF218070W 0, HF218080W 0,743 Kolena Koleno α Z1 Z HF201011W 0, HF201012W 0, HF201013W 0, HF201014W 0, HF201015W 0, HF201021W 0, HF201022W 0, HF201023W 0, HF201024W 0, HF201025W 0, , HF201031W 0, HF201032W 0, HF201033W 0, HF201034W 0, HF201035W 0,062 Odhlučněný systém vnitřní kanalizace 9

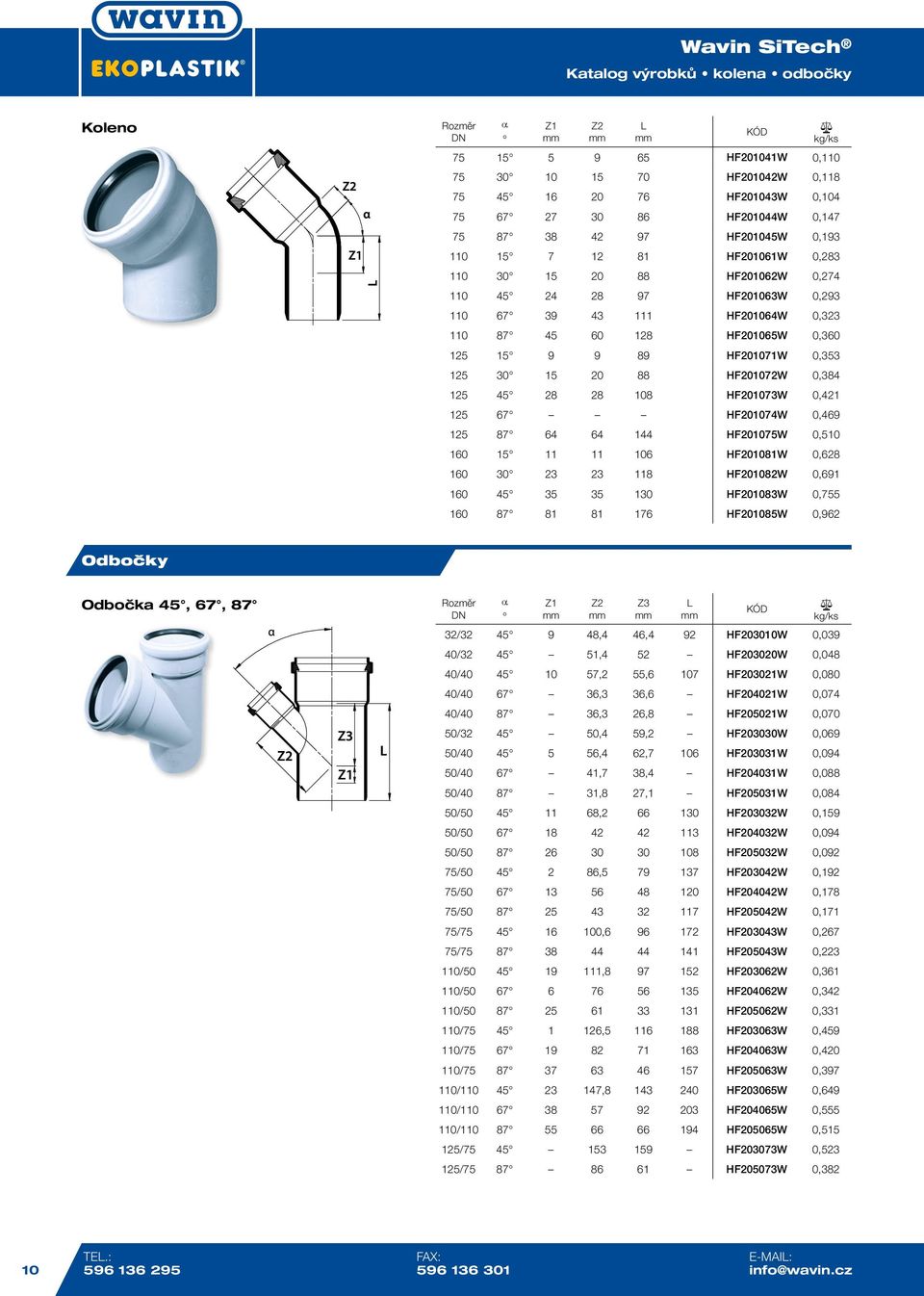

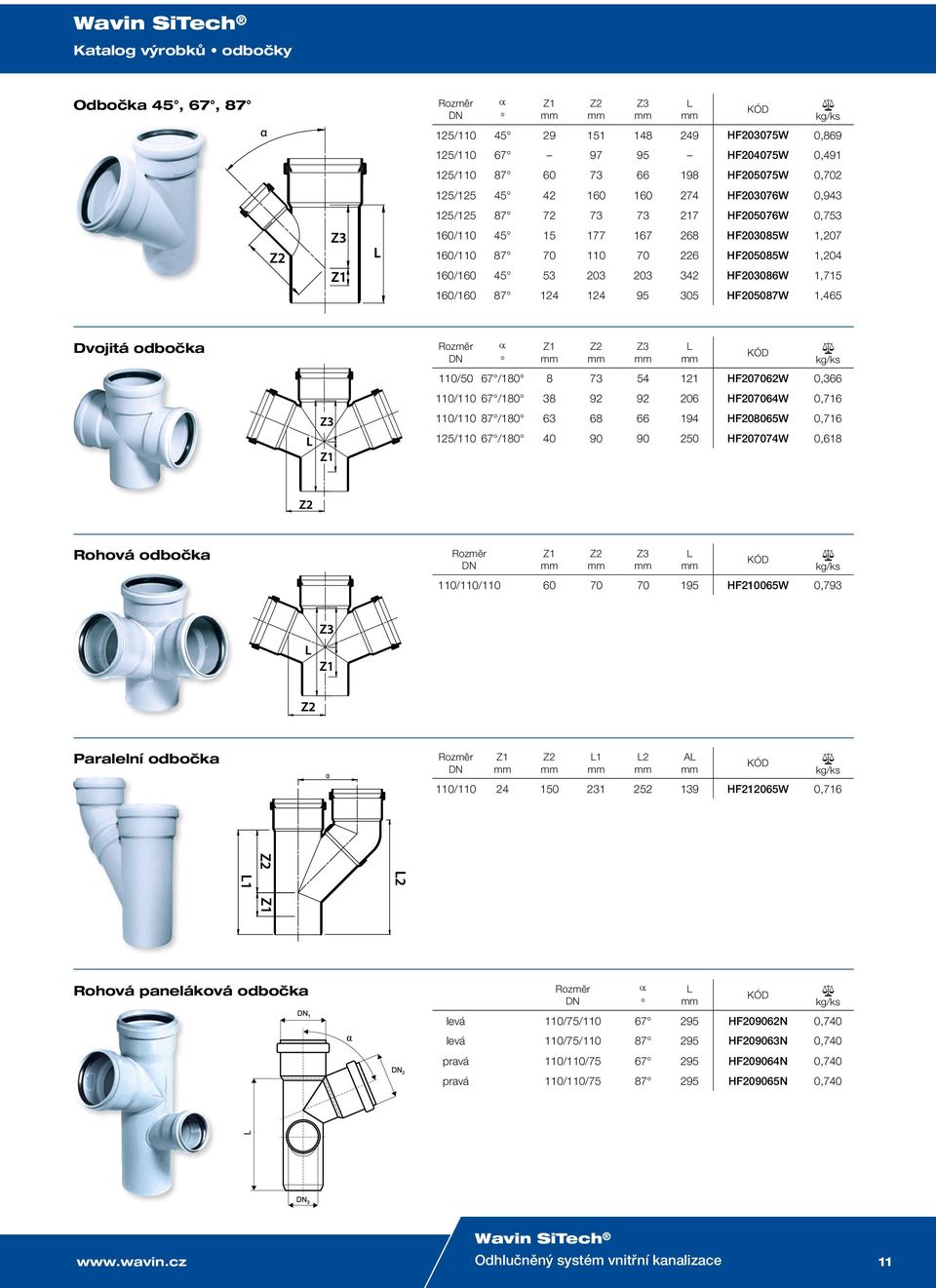

10 Katalog výrobků kolena odbočky Koleno α Z1 Z HF201041W 0, HF201042W 0, HF201043W 0, HF201044W 0, HF201045W 0, HF201061W 0, HF201062W 0, HF201063W 0, HF201064W 0, HF201065W 0, HF201071W 0, HF201072W 0, HF201073W 0, HF201074W 0, HF201075W 0, HF201081W 0, HF201082W 0, HF201083W 0, HF201085W 0,962 Odbočky Odbočka 45, 67, 87 α Z1 Z2 Z3 32/ ,4 46,4 92 HF203010W 0,039 40/ ,4 52 HF203020W 0,048 40/ ,2 55,6 107 HF203021W 0,080 40/ ,3 36,6 HF204021W 0,074 40/ ,3 26,8 HF205021W 0,070 50/ ,4 59,2 HF203030W 0,069 50/ ,4 62,7 106 HF203031W 0,094 50/ ,7 38,4 HF204031W 0,088 50/ ,8 27,1 HF205031W 0,084 50/ , HF203032W 0,159 50/ HF204032W 0,094 50/ HF205032W 0,092 75/ , HF203042W 0,192 75/ HF204042W 0,178 75/ HF205042W 0,171 75/ , HF203043W 0,267 75/ HF205043W 0, / , HF203062W 0, / HF204062W 0, / HF205062W 0, / , HF203063W 0, / HF204063W 0, / HF205063W 0, / , HF203065W 0, / HF204065W 0, / HF205065W 0, / HF203073W 0, / HF205073W 0, TE.: FAX: E-MAI: info@wavin.cz

11 Katalog výrobků odbočky Odbočka 45, 67, 87 α Z1 Z2 Z3 125/ HF203075W 0, / HF204075W 0, / HF205075W 0, / HF203076W 0, / HF205076W 0, / HF203085W 1, / HF205085W 1, / HF203086W 1, / HF205087W 1,465 Dvojitá odbočka α Z1 Z2 Z3 110/50 67 / HF207062W 0, / / HF207064W 0, / / HF208065W 0, / / HF207074W 0,618 Rohová odbočka Z1 Z2 Z3 110/110/ HF210065W 0,793 Paralelní odbočka Z1 Z2 1 2 A 110/ HF212065W 0,716 Rohová paneláková odbočka α levá 110/75/ HF209062N 0,740 levá 110/75/ HF209063N 0,740 pravá 110/110/ HF209064N 0,740 pravá 110/110/ HF209065N 0,740 Odhlučněný systém vnitřní kanalizace 11

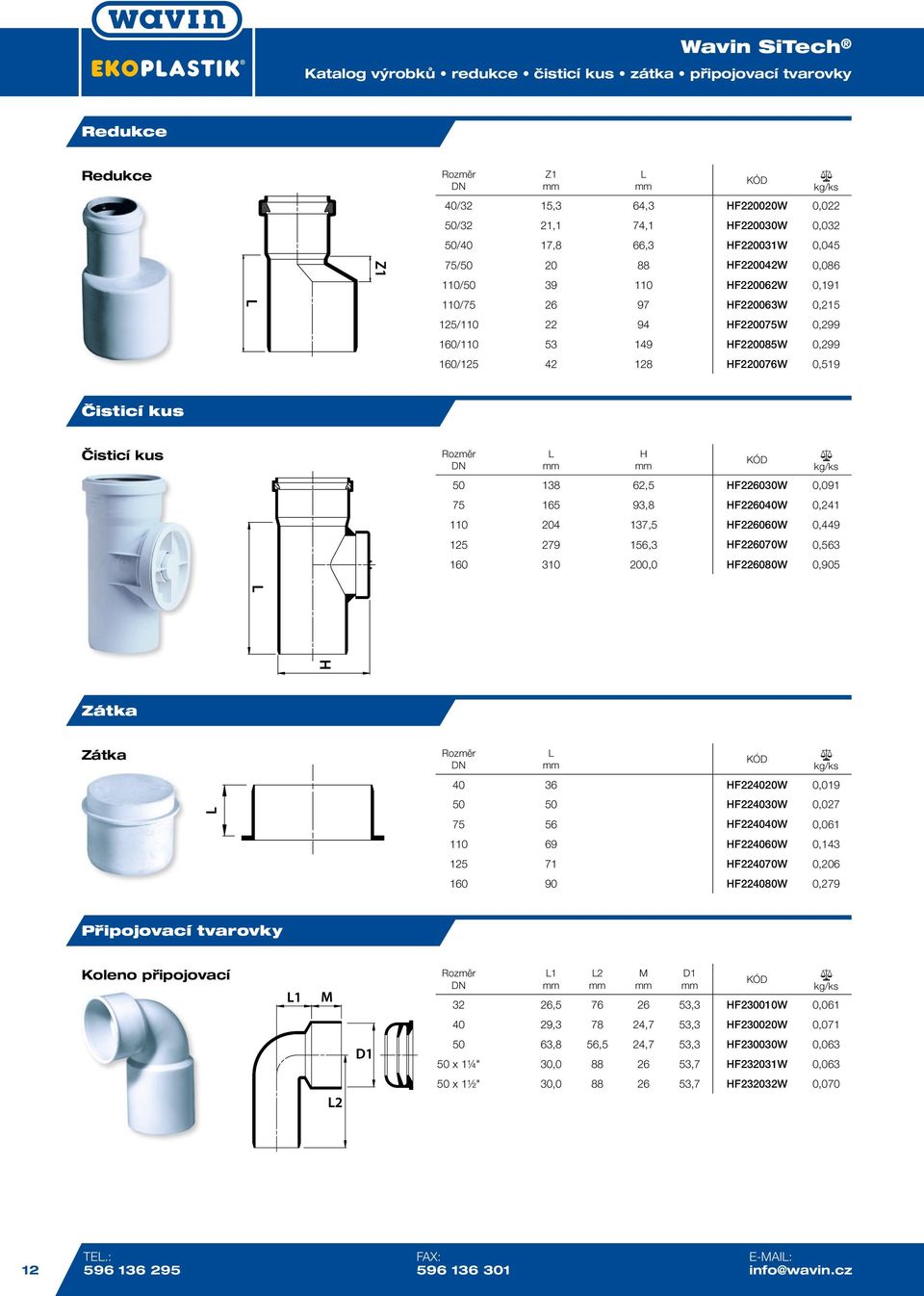

12 Katalog výrobků redukce čisticí kus zátka připojovací tvarovky Redukce Redukce Z1 40/32 15,3 64,3 HF220020W 0,022 50/32 21,1 74,1 HF220030W 0,032 50/40 17,8 66,3 HF220031W 0,045 75/ HF220042W 0, / HF220062W 0, / HF220063W 0, / HF220075W 0, / HF220085W 0, / HF220076W 0,519 Čisticí kus Čisticí kus H ,5 HF226030W 0, ,8 HF226040W 0, ,5 HF226060W 0, ,3 HF226070W 0, ,0 HF226080W 0,905 Zátka Zátka HF224020W 0, HF224030W 0, HF224040W 0, HF224060W 0, HF224070W 0, HF224080W 0,279 Připojovací tvarovky Koleno připojovací 1 2 M D , ,3 HF230010W 0, , ,7 53,3 HF230020W 0, ,8 56,5 24,7 53,3 HF230030W 0, x 1¼" 30, ,7 HF232031W 0, x 1½" 30, ,7 HF232032W 0, TE.: FAX: E-MAI: info@wavin.cz

13 Katalog výrobků připojovací tvarovky ostatní Koleno připojovací red. 1 2 D1 50/ ,7 53,7 HF231022W 0,143 50/40 x 1¼" ,7 HF233021W 0,143 50/40 x 1½" ,7 HF233022W 0,135 Kus připojovací 1 1 d ,0 41,5 53,8 HF238010W 0, ,1 44,5 53,3 HF238020W 0,061 h 50 82,1 48,5 53,3 HF238030W 0,064 d4 Ostatní 1 h Pojistná manžeta* d4 50/50 HF293030W 0,091 75/75 HF293040W 0, /110 HF293060W 0, /125 HF293070W 0, /160 HF293080W 0,403 * zvýšení tlakové odolnosti až na hodnotu 2 bar Náhradní těsnicí kroužek 32 HF290010W 0, HF290020W 0, HF290030W 0, HF290040W 0, HF290060W 0, HF290070W 0, HF290080W 0,049 Těsnicí manžeta 1¼" HF292020W 0,031 1½" HF292050W 0,026 Odhlučněný systém vnitřní kanalizace 13

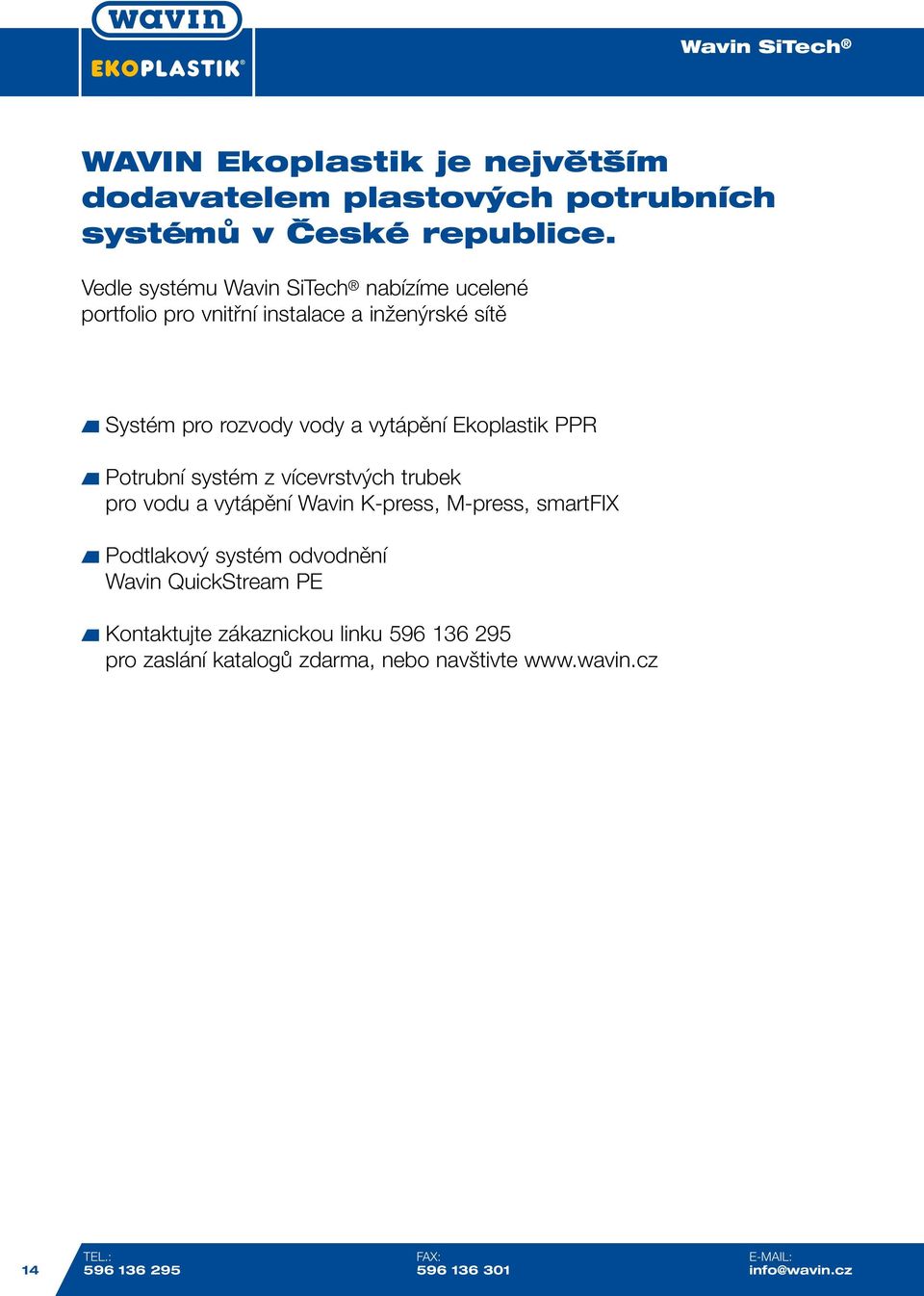

14 WAVIN Ekoplastik je největším dodavatelem plastových potrubních systémů v České republice. Vedle systému nabízíme ucelené portfolio pro vnitřní instalace a inženýrské sítě Systém pro rozvody vody a vytápění Ekoplastik PPR Potrubní systém z vícevrstvých trubek pro vodu a vytápění Wavin K-press, M-press, smartfix Podtlakový systém odvodnění Wavin QuickStream PE Kontaktujte zákaznickou linku pro zaslání katalogů zdarma, nebo navštivte 14 TE.: FAX: E-MAI: info@wavin.cz

15 Vnitřní instalace Vyberte si komplexní řešení Vše pro vnitřní instalace Červen 2014 Vnitřní instalace Rozvody vody a vytápění Září 2014 Systém Ekoplastik Průvodce sortimentem podlahové topení, vnitřní kanalizace Systém Ekoplastik Montážní předpis Rozvody vody a vytápění Září 2014 Systém Ekoplastik Červen 2014 Wavin AS Katalog výrobků Odhlučněný systém Rozvody vody a vytápění 8964-Wavin-Katalog-System Ekoplastik-2014-III.indd 1 Katalog výrobků vnitřní kanalizace :56:14 Červen 2014 Červen 2014 Wavin K-press, Wavin M-press, Wavin smartfix Potrubní systém Katalog výrobků Technický manuál z vícevrstvých trubek Wavin HT Elektrotvarovky Katalog výrobků Odpadní trubky a tvarovky Wavin SiTech Odhlučněný systém vnitřní kanalizace 15

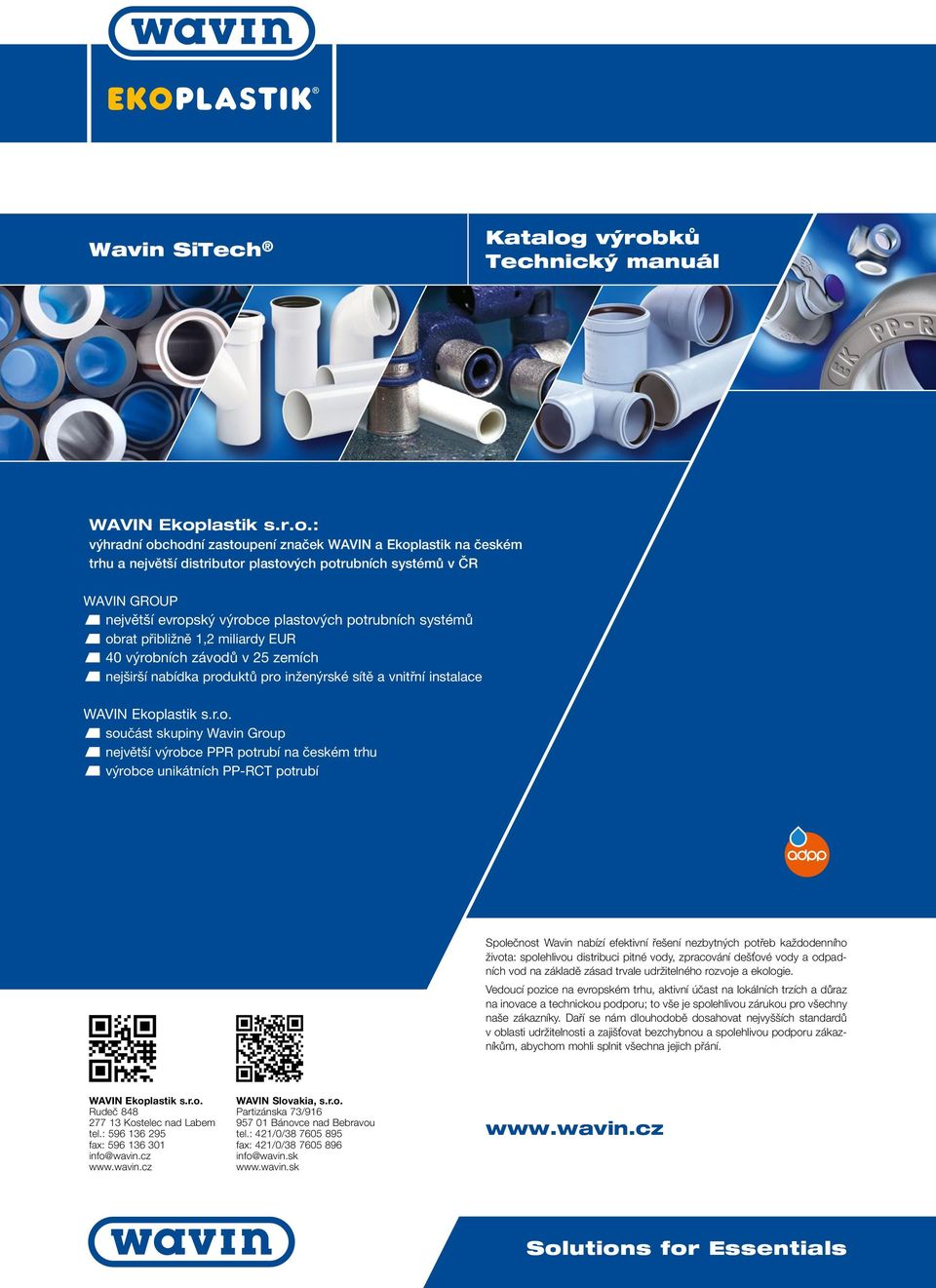

16 Katalog výrobků Technický manuál WAVIN Ekoplastik s.r.o.: výhradní obchodní zastoupení značek WAVIN a Ekoplastik na českém trhu a největší distributor plastových potrubních systémů v ČR WAVIN GROUP největší evropský výrobce plastových potrubních systémů obrat přibližně 1,2 miliardy EUR 40 výrobních závodů v 25 zemích nejširší nabídka produktů pro inženýrské sítě a vnitřní instalace WAVIN Ekoplastik s.r.o. součást skupiny Wavin Group největší výrobce PPR potrubí na českém trhu výrobce unikátních PP-RCT potrubí Společnost Wavin nabízí efektivní řešení nezbytných potřeb každodenního života: spolehlivou distribuci pitné vody, zpracování dešťové vody a odpadních vod na základě zásad trvale udržitelného rozvoje a ekologie. Vedoucí pozice na evropském trhu, aktivní účast na lokálních trzích a důraz na inovace a technickou podporu; to vše je spolehlivou zárukou pro všechny naše zákazníky. Daří se nám dlouhodobě dosahovat nejvyšších standardů v oblasti udržitelnosti a zajišťovat bezchybnou a spolehlivou podporu zákazníkům, abychom mohli splnit všechna jejich přání. WAVIN Ekoplastik s.r.o. Rudeč Kostelec nad abem tel.: fax: info@wavin.cz WAVIN Slovakia, s.r.o. Partizánska 73/ Bánovce nad Bebravou tel.: 421/0/ fax: 421/0/ info@wavin.sk Solutions for Essentials
