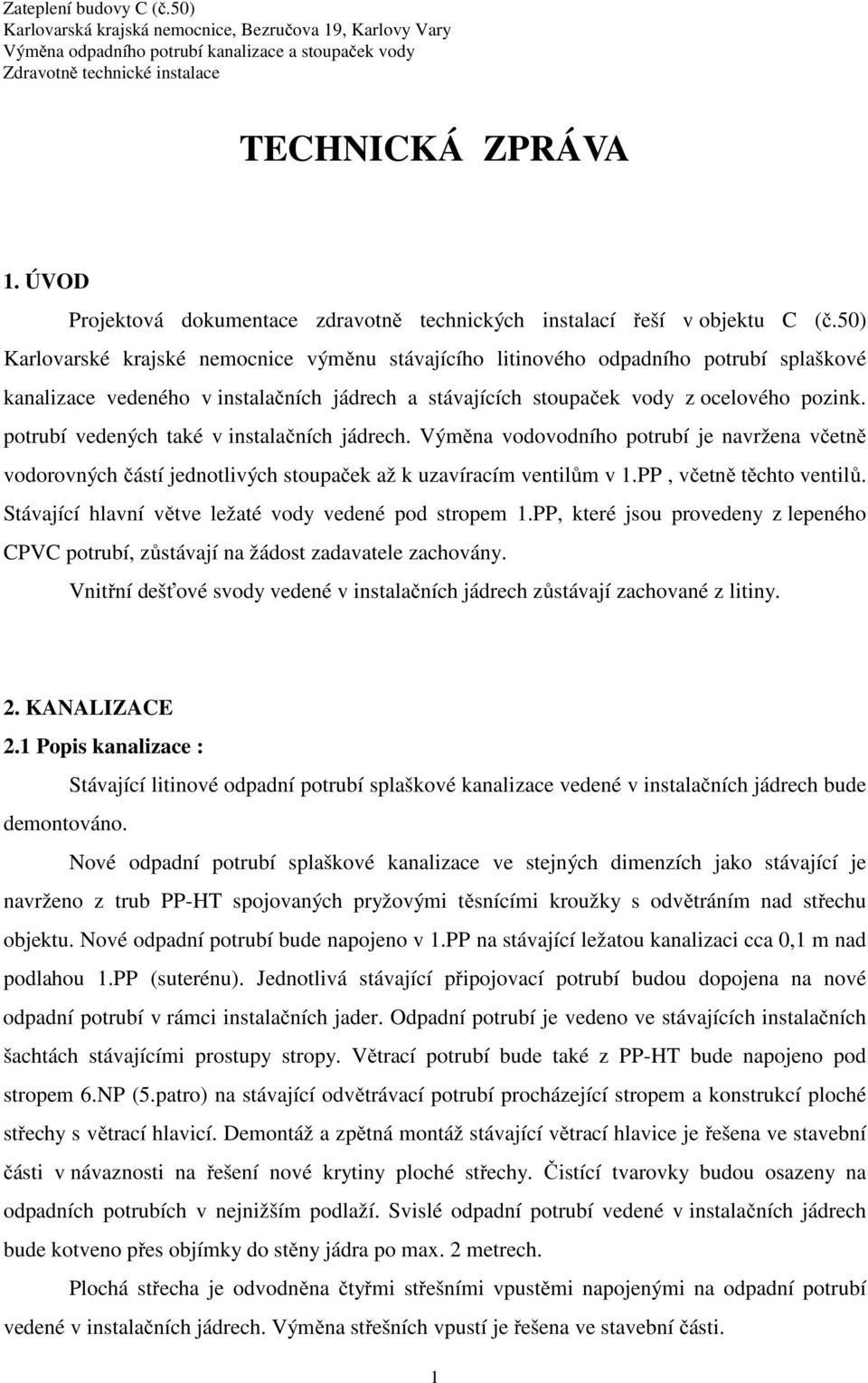

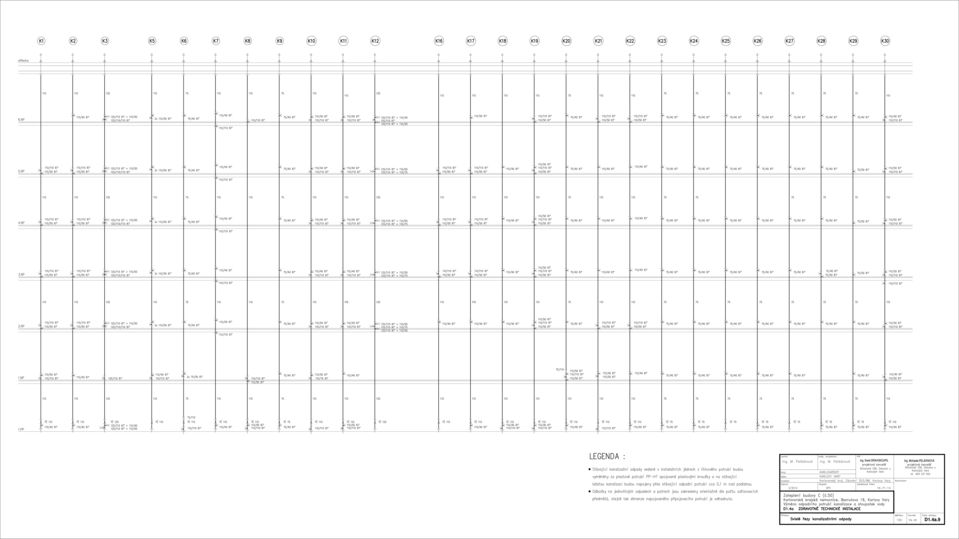

3 Zateplení budovy C (č.50) Karlovarská krajská nemocnice, Bezručova 19, Karlovy Vary Výměna odpadního potrubí kanalizace a stoupaček vody Zdravotně technické instalace TECHNICKÁ ZPRÁVA 1. ÚVOD Projektová dokumentace zdravotně technických instalací řeší v objektu C (č.50) Karlovarské krajské nemocnice výměnu stávajícího litinového odpadního potrubí splaškové kanalizace vedeného v instalačních jádrech a stávajících stoupaček vody z ocelového pozink. potrubí vedených také v instalačních jádrech. Výměna vodovodního potrubí je navržena včetně vodorovných částí jednotlivých stoupaček až k uzavíracím ventilům v 1.PP, včetně těchto ventilů. Stávající hlavní větve ležaté vody vedené pod stropem 1.PP, které jsou provedeny z lepeného CPVC potrubí, zůstávají na žádost zadavatele zachovány. Vnitřní dešťové svody vedené v instalačních jádrech zůstávají zachované z litiny. 2. KANALIZACE 2.1 Popis kanalizace : Stávající litinové odpadní potrubí splaškové kanalizace vedené v instalačních jádrech bude demontováno. Nové odpadní potrubí splaškové kanalizace ve stejných dimenzích jako stávající je navrženo z trub PP-HT spojovaných pryžovými těsnícími kroužky s odvětráním nad střechu objektu. Nové odpadní potrubí bude napojeno v 1.PP na stávající ležatou kanalizaci cca 0,1 m nad podlahou 1.PP (suterénu). Jednotlivá stávající připojovací potrubí budou dopojena na nové odpadní potrubí v rámci instalačních jader. Odpadní potrubí je vedeno ve stávajících instalačních šachtách stávajícími prostupy stropy. Větrací potrubí bude také z PP-HT bude napojeno pod stropem 6.NP (5.patro) na stávající odvětrávací potrubí procházející stropem a konstrukcí ploché střechy s větrací hlavicí. Demontáž a zpětná montáž stávající větrací hlavice je řešena ve stavební části v návaznosti na řešení nové krytiny ploché střechy. Čistící tvarovky budou osazeny na odpadních potrubích v nejnižším podlaží. Svislé odpadní potrubí vedené v instalačních jádrech bude kotveno přes objímky do stěny jádra po max. 2 metrech. Plochá střecha je odvodněna čtyřmi střešními vpustěmi napojenými na odpadní potrubí vedené v instalačních jádrech. Výměna střešních vpustí je řešena ve stavební části. 1

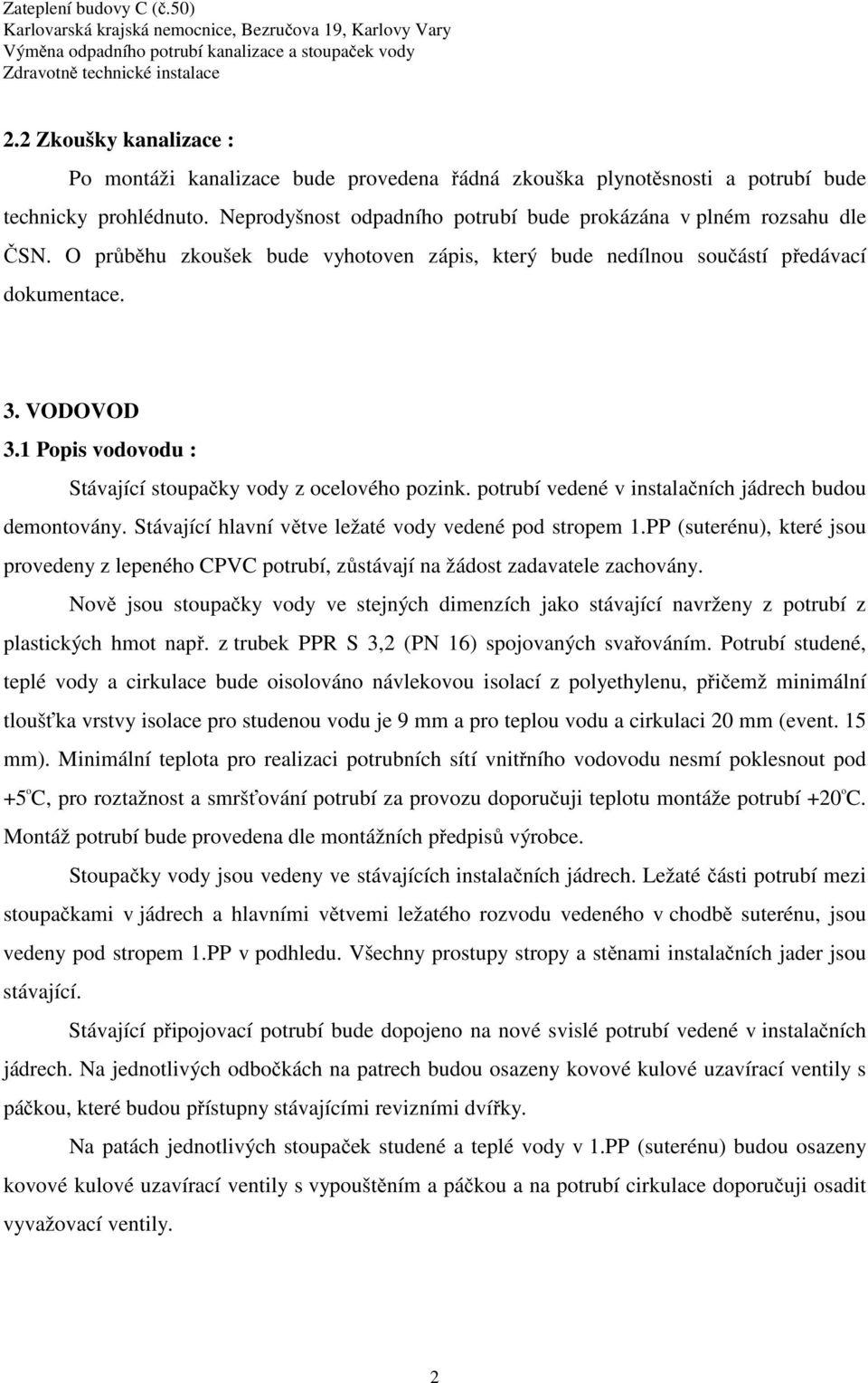

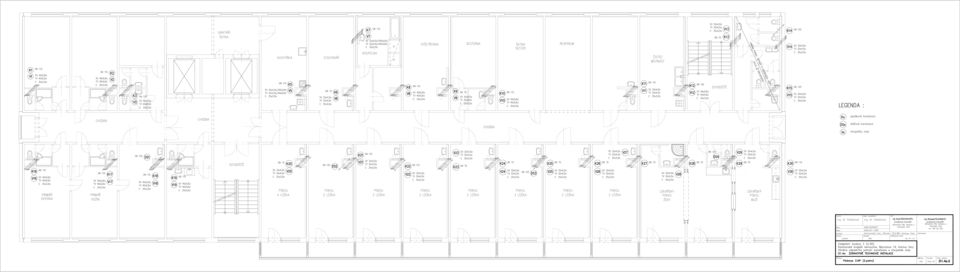

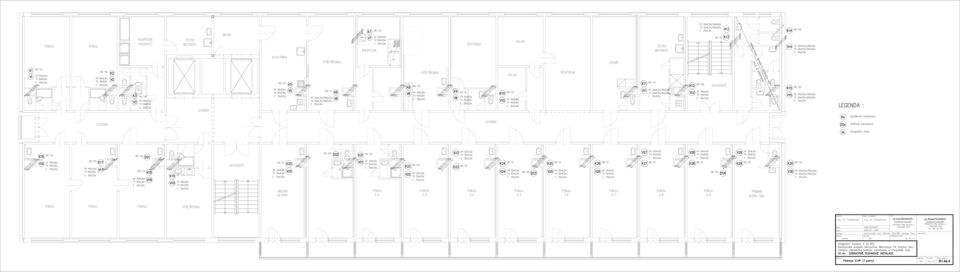

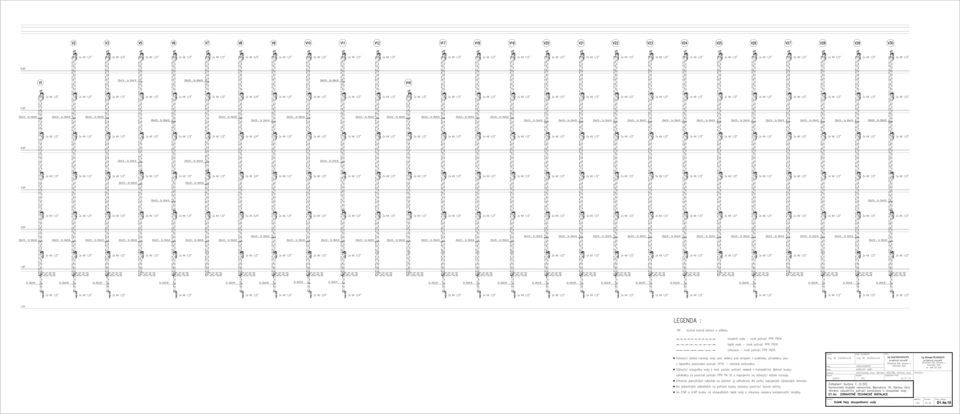

4 Zateplení budovy C (č.50) Karlovarská krajská nemocnice, Bezručova 19, Karlovy Vary Výměna odpadního potrubí kanalizace a stoupaček vody Zdravotně technické instalace 2.2 Zkoušky kanalizace : Po montáži kanalizace bude provedena řádná zkouška plynotěsnosti a potrubí bude technicky prohlédnuto. Neprodyšnost odpadního potrubí bude prokázána v plném rozsahu dle ČSN. O průběhu zkoušek bude vyhotoven zápis, který bude nedílnou součástí předávací dokumentace. 3. VODOVOD 3.1 Popis vodovodu : Stávající stoupačky vody z ocelového pozink. potrubí vedené v instalačních jádrech budou demontovány. Stávající hlavní větve ležaté vody vedené pod stropem 1.PP (suterénu), které jsou provedeny z lepeného CPVC potrubí, zůstávají na žádost zadavatele zachovány. Nově jsou stoupačky vody ve stejných dimenzích jako stávající navrženy z potrubí z plastických hmot např. z trubek PPR S 3,2 (PN 16) spojovaných svařováním. Potrubí studené, teplé vody a cirkulace bude oisolováno návlekovou isolací z polyethylenu, přičemž minimální tloušťka vrstvy isolace pro studenou vodu je 9 mm a pro teplou vodu a cirkulaci 20 mm (event. 15 mm). Minimální teplota pro realizaci potrubních sítí vnitřního vodovodu nesmí poklesnout pod +5 o C, pro roztažnost a smršťování potrubí za provozu doporučuji teplotu montáže potrubí +20 o C. Montáž potrubí bude provedena dle montážních předpisů výrobce. Stoupačky vody jsou vedeny ve stávajících instalačních jádrech. Ležaté části potrubí mezi stoupačkami v jádrech a hlavními větvemi ležatého rozvodu vedeného v chodbě suterénu, jsou vedeny pod stropem 1.PP v podhledu. Všechny prostupy stropy a stěnami instalačních jader jsou stávající. Stávající připojovací potrubí bude dopojeno na nové svislé potrubí vedené v instalačních jádrech. Na jednotlivých odbočkách na patrech budou osazeny kovové kulové uzavírací ventily s páčkou, které budou přístupny stávajícími revizními dvířky. Na patách jednotlivých stoupaček studené a teplé vody v 1.PP (suterénu) budou osazeny kovové kulové uzavírací ventily s vypouštěním a páčkou a na potrubí cirkulace doporučuji osadit vyvažovací ventily. 2

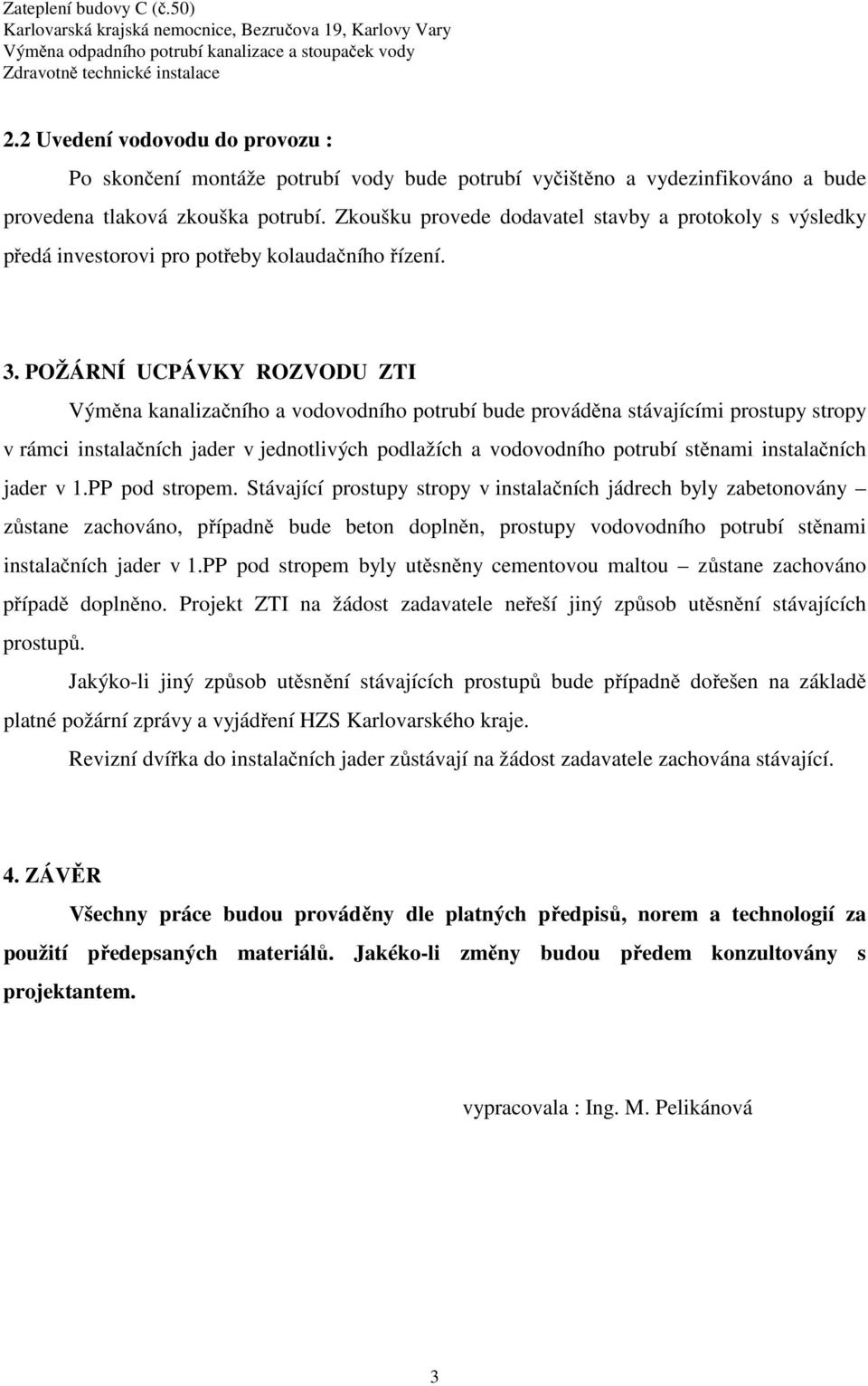

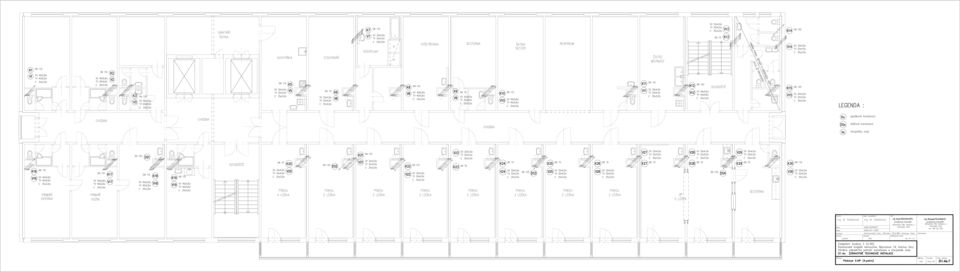

5 Zateplení budovy C (č.50) Karlovarská krajská nemocnice, Bezručova 19, Karlovy Vary Výměna odpadního potrubí kanalizace a stoupaček vody Zdravotně technické instalace 2.2 Uvedení vodovodu do provozu : Po skončení montáže potrubí vody bude potrubí vyčištěno a vydezinfikováno a bude provedena tlaková zkouška potrubí. Zkoušku provede dodavatel stavby a protokoly s výsledky předá investorovi pro potřeby kolaudačního řízení. 3. POŽÁRNÍ UCPÁVKY ROZVODU ZTI Výměna kanalizačního a vodovodního potrubí bude prováděna stávajícími prostupy stropy v rámci instalačních jader v jednotlivých podlažích a vodovodního potrubí stěnami instalačních jader v 1.PP pod stropem. Stávající prostupy stropy v instalačních jádrech byly zabetonovány zůstane zachováno, případně bude beton doplněn, prostupy vodovodního potrubí stěnami instalačních jader v 1.PP pod stropem byly utěsněny cementovou maltou zůstane zachováno případě doplněno. Projekt ZTI na žádost zadavatele neřeší jiný způsob utěsnění stávajících prostupů. Jakýko-li jiný způsob utěsnění stávajících prostupů bude případně dořešen na základě platné požární zprávy a vyjádření HZS Karlovarského kraje. Revizní dvířka do instalačních jader zůstávají na žádost zadavatele zachována stávající. 4. ZÁVĚR Všechny práce budou prováděny dle platných předpisů, norem a technologií za použití předepsaných materiálů. Jakéko-li změny budou předem konzultovány s projektantem. vypracovala : Ing. M. Pelikánová 3
