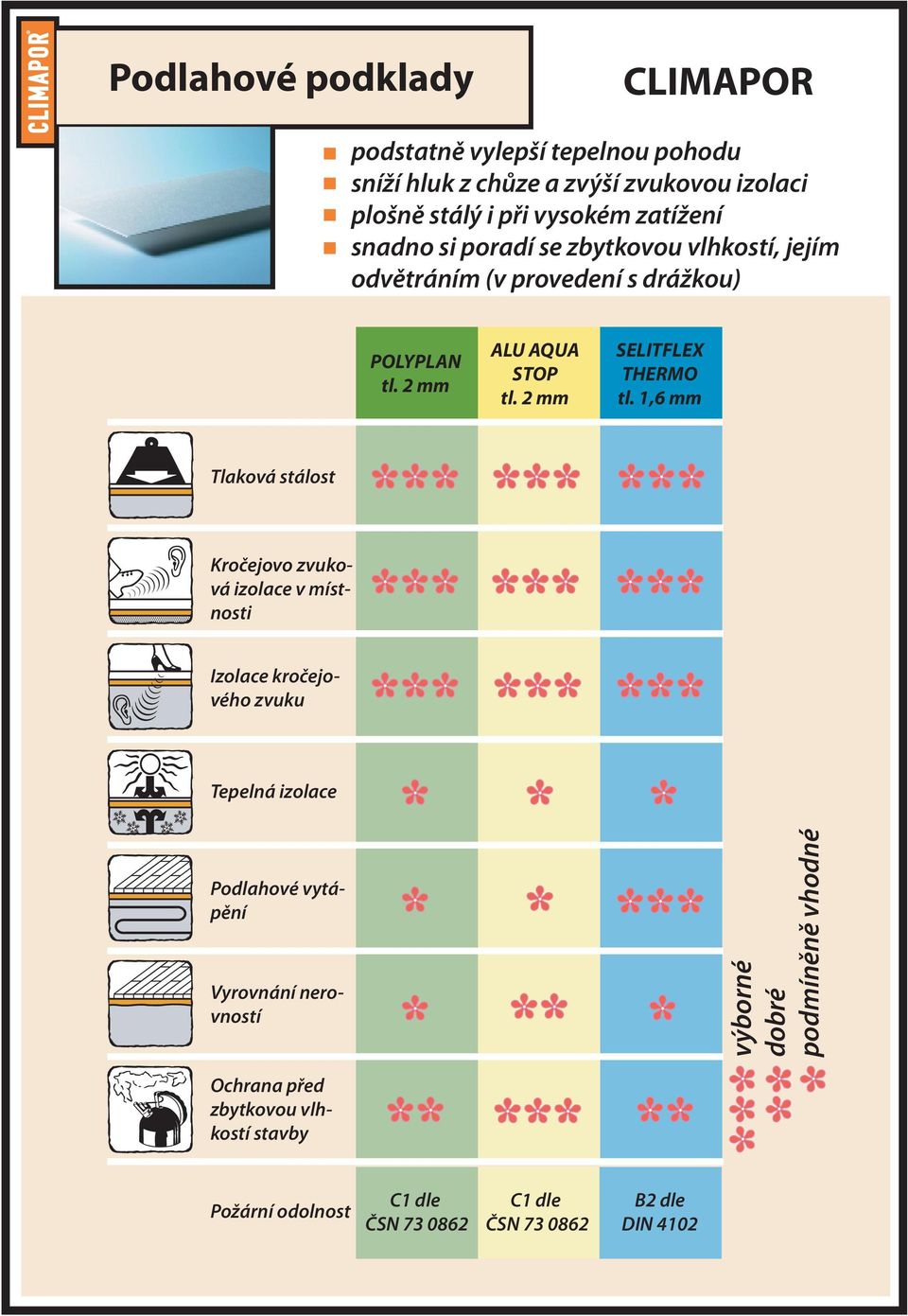

1 CLIMAPOR podstatně vylepší tepelnou pohodu sníží hluk z chůze a zvýší zvukovou izolaci plošně stálý i při vysokém zatížení snadno si poradí se zbytkovou vlhkostí, jejím odvětráním (v provedení s drážkou) POLYPLAN tl. 2 mm ALU AQUA STOP tl. 2 mm SELITFLEX THERMO tl. 1,6 mm Tlaková stálost Kročejovo zvuková izolace v místnosti Izolace kročejového zvuku Tepelná izolace Podlahové vytápění Vyrovnání nerovností výborné dobré podmíněně vhodné Ochrana před zbytkovou vlhkostí stavby Požární odolnost C1 dle ČSN C1 dle ČSN B2 dle DIN 4102

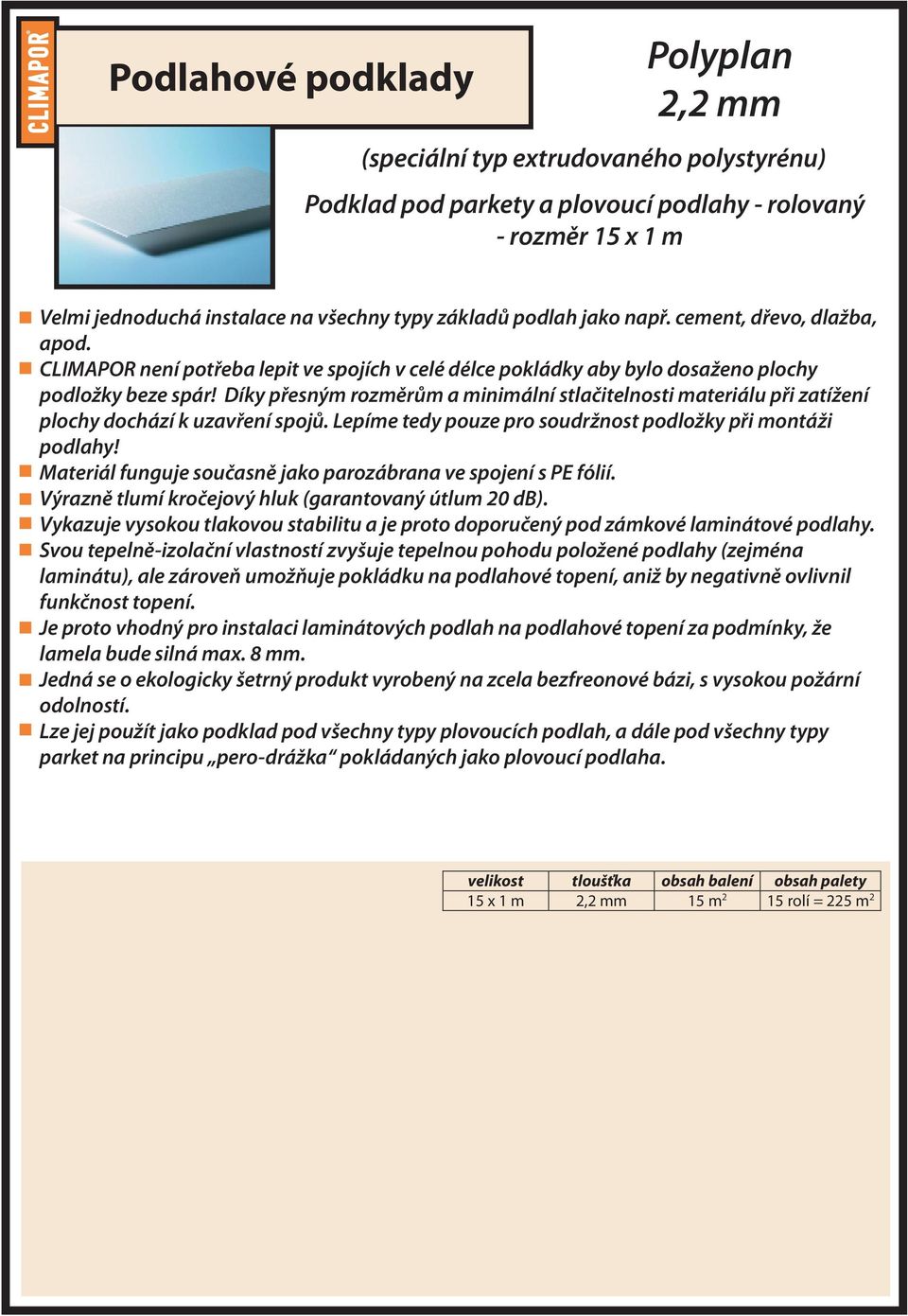

2 Polyplan 2,2 mm (speciální typ extrudovaného polystyrénu) Podklad pod parkety a plovoucí podlahy - rolovaný - rozměr 15 x 1 m Velmi jednoduchá instalace na všechny typy základů podlah jako např. cement, dřevo, dlažba, apod. CLIMAPOR není potřeba lepit ve spojích v celé délce pokládky aby bylo dosaženo plochy podložky beze spár! Díky přesným rozměrům a minimální stlačitelnosti materiálu při zatížení plochy dochází k uzavření spojů. Lepíme tedy pouze pro soudržnost podložky při montáži podlahy! Materiál funguje současně jako parozábrana ve spojení s PE fólií. Výrazně tlumí kročejový hluk (garantovaný útlum 20 db). Vykazuje vysokou tlakovou stabilitu a je proto doporučený pod zámkové laminátové podlahy. Svou tepelně-izolační vlastností zvyšuje tepelnou pohodu položené podlahy (zejména laminátu), ale zároveň umožňuje pokládku na podlahové topení, aniž by negativně ovlivnil funkčnost topení. Je proto vhodný pro instalaci laminátových podlah na podlahové topení za podmínky, že lamela bude silná max. 8 mm. Jedná se o ekologicky šetrný produkt vyrobený na zcela bezfreonové bázi, s vysokou požární odolností. Lze jej použít jako podklad pod všechny typy plovoucích podlah, a dále pod všechny typy parket na principu pero-drážka pokládaných jako plovoucí podlaha. velikost tloušťka obsah balení obsah palety 15 x 1 m 2,2 mm 15 m 2 15 rolí = 225 m 2

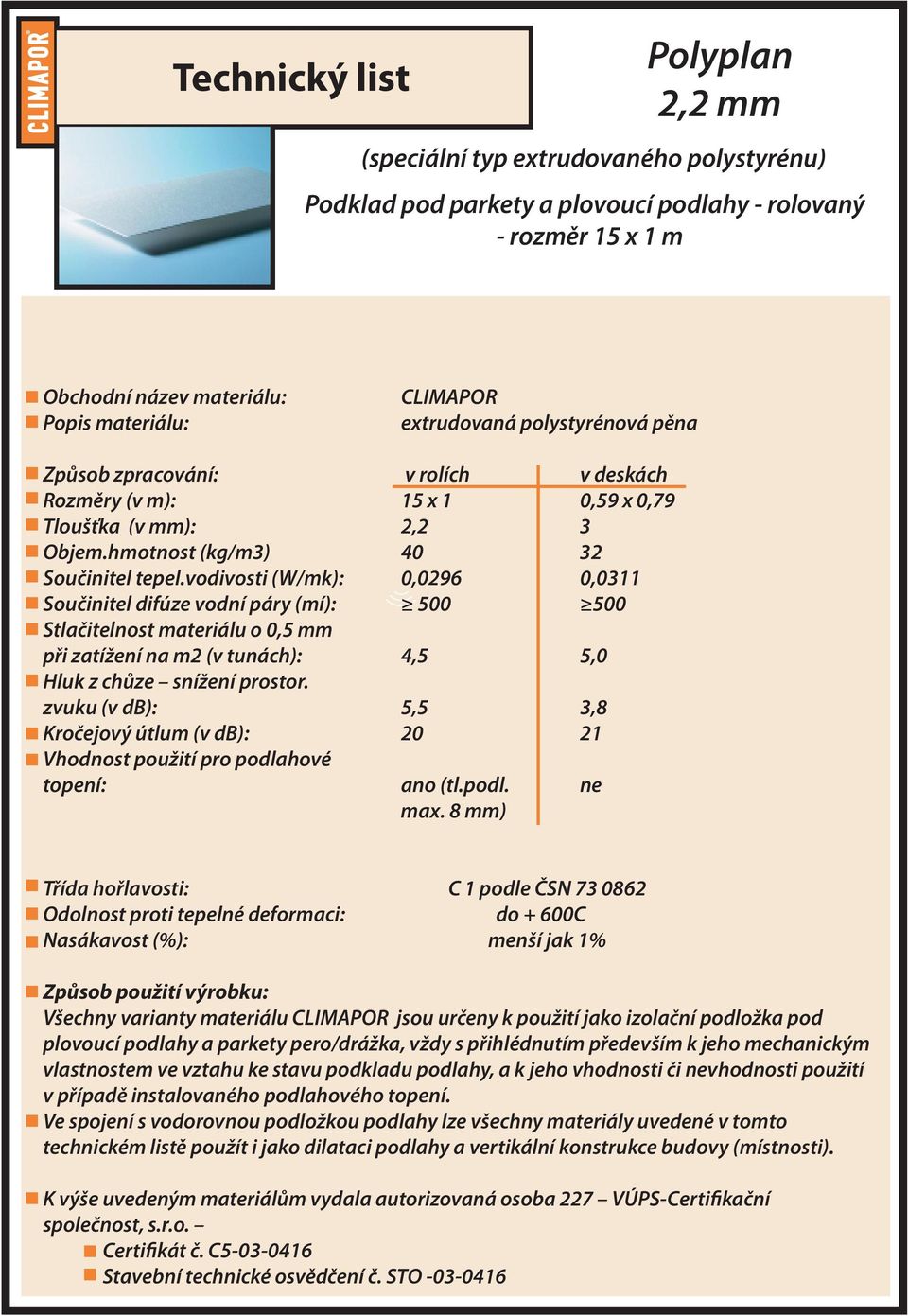

3 Technický list Polyplan 2,2 mm (speciální typ extrudovaného polystyrénu) Podklad pod parkety a plovoucí podlahy - rolovaný - rozměr 15 x 1 m Obchodní název materiálu: Popis materiálu: CLIMAPOR extrudovaná polystyrénová pěna Způsob zpracování: v rolích v deskách Rozměry (v m): 15 x 1 0,59 x 0,79 Tloušťka (v mm): 2,2 3 Objem.hmotnost (kg/m3) Součinitel tepel.vodivosti (W/mk): 0,0296 0,0311 Součinitel difúze vodní páry (mí): Stlačitelnost materiálu o 0,5 mm při zatížení na m2 (v tunách): 4,5 5,0 Hluk z chůze snížení prostor. zvuku (v db): 5,5 3,8 Kročejový útlum (v db): Vhodnost použití pro podlahové topení: ano (tl.podl. ne max. 8 mm) Třída hořlavosti: C 1 podle ČSN Odolnost proti tepelné deformaci: do + 600C Nasákavost (%): menší jak 1% Způsob použití výrobku: Všechny varianty materiálu CLIMAPOR jsou určeny k použití jako izolační podložka pod plovoucí podlahy a parkety pero/drážka, vždy s přihlédnutím především k jeho mechanickým vlastnostem ve vztahu ke stavu podkladu podlahy, a k jeho vhodnosti či nevhodnosti použití v případě instalovaného podlahového topení. Ve spojení s vodorovnou podložkou podlahy lze všechny materiály uvedené v tomto technickém listě použít i jako dilataci podlahy a vertikální konstrukce budovy (místnosti). K výše uvedeným materiálům vydala autorizovaná osoba 227 VÚPS-Certifikační společnost, s.r.o. Certifikát č. C Stavební technické osvědčení č. STO

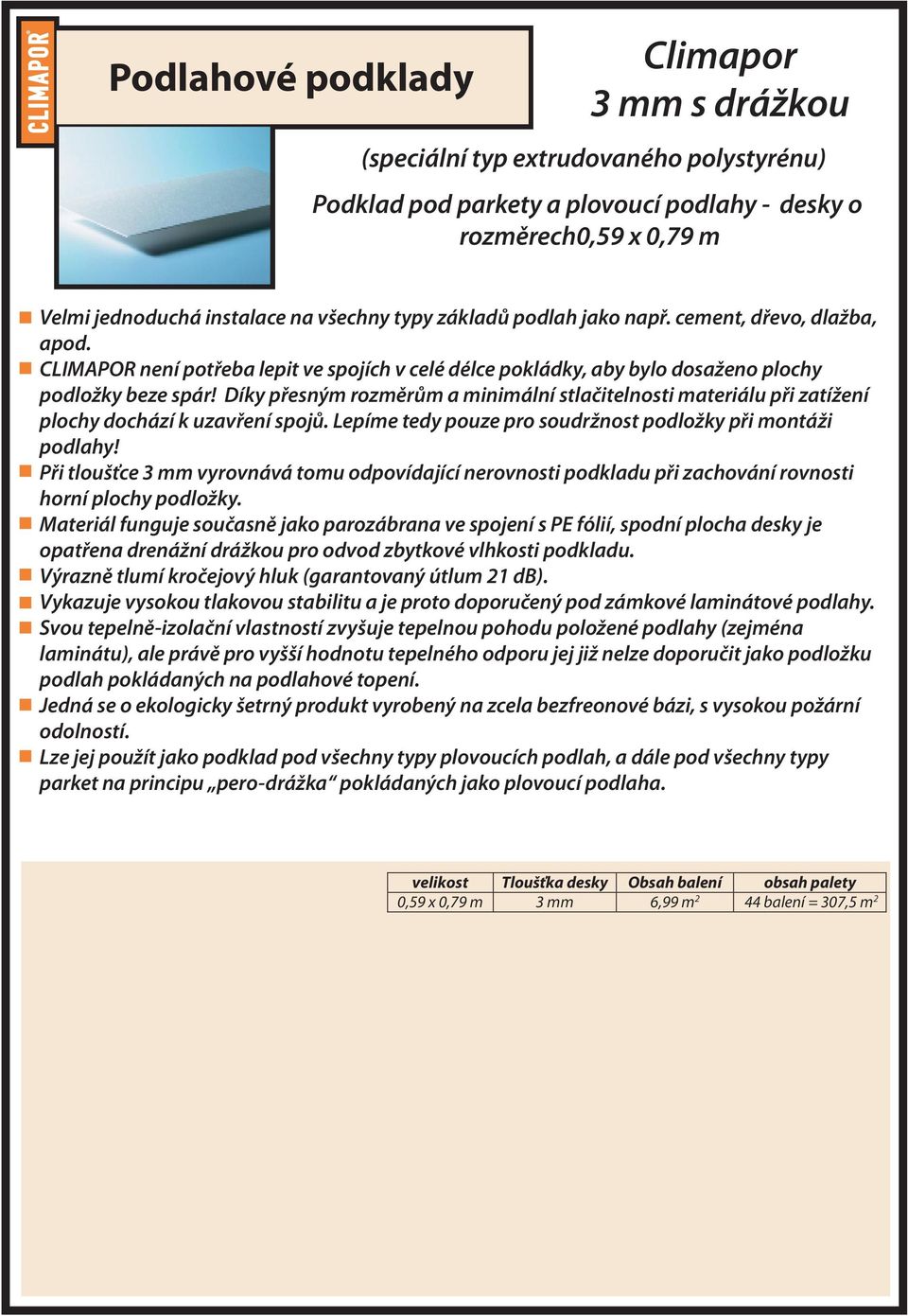

4 Climapor 3 mm s drážkou (speciální typ extrudovaného polystyrénu) Podklad pod parkety a plovoucí podlahy - desky o rozměrech0,59 x 0,79 m Velmi jednoduchá instalace na všechny typy základů podlah jako např. cement, dřevo, dlažba, apod. CLIMAPOR není potřeba lepit ve spojích v celé délce pokládky, aby bylo dosaženo plochy podložky beze spár! Díky přesným rozměrům a minimální stlačitelnosti materiálu při zatížení plochy dochází k uzavření spojů. Lepíme tedy pouze pro soudržnost podložky při montáži podlahy! Při tloušťce 3 mm vyrovnává tomu odpovídající nerovnosti podkladu při zachování rovnosti horní plochy podložky. Materiál funguje současně jako parozábrana ve spojení s PE fólií, spodní plocha desky je opatřena drenážní drážkou pro odvod zbytkové vlhkosti podkladu. Výrazně tlumí kročejový hluk (garantovaný útlum 21 db). Vykazuje vysokou tlakovou stabilitu a je proto doporučený pod zámkové laminátové podlahy. Svou tepelně-izolační vlastností zvyšuje tepelnou pohodu položené podlahy (zejména laminátu), ale právě pro vyšší hodnotu tepelného odporu jej již nelze doporučit jako podložku podlah pokládaných na podlahové topení. Jedná se o ekologicky šetrný produkt vyrobený na zcela bezfreonové bázi, s vysokou požární odolností. Lze jej použít jako podklad pod všechny typy plovoucích podlah, a dále pod všechny typy parket na principu pero-drážka pokládaných jako plovoucí podlaha. velikost Tloušťka desky Obsah balení obsah palety 0,59 x 0,79 m 3 mm 6,99 m 2 44 balení = 307,5 m 2

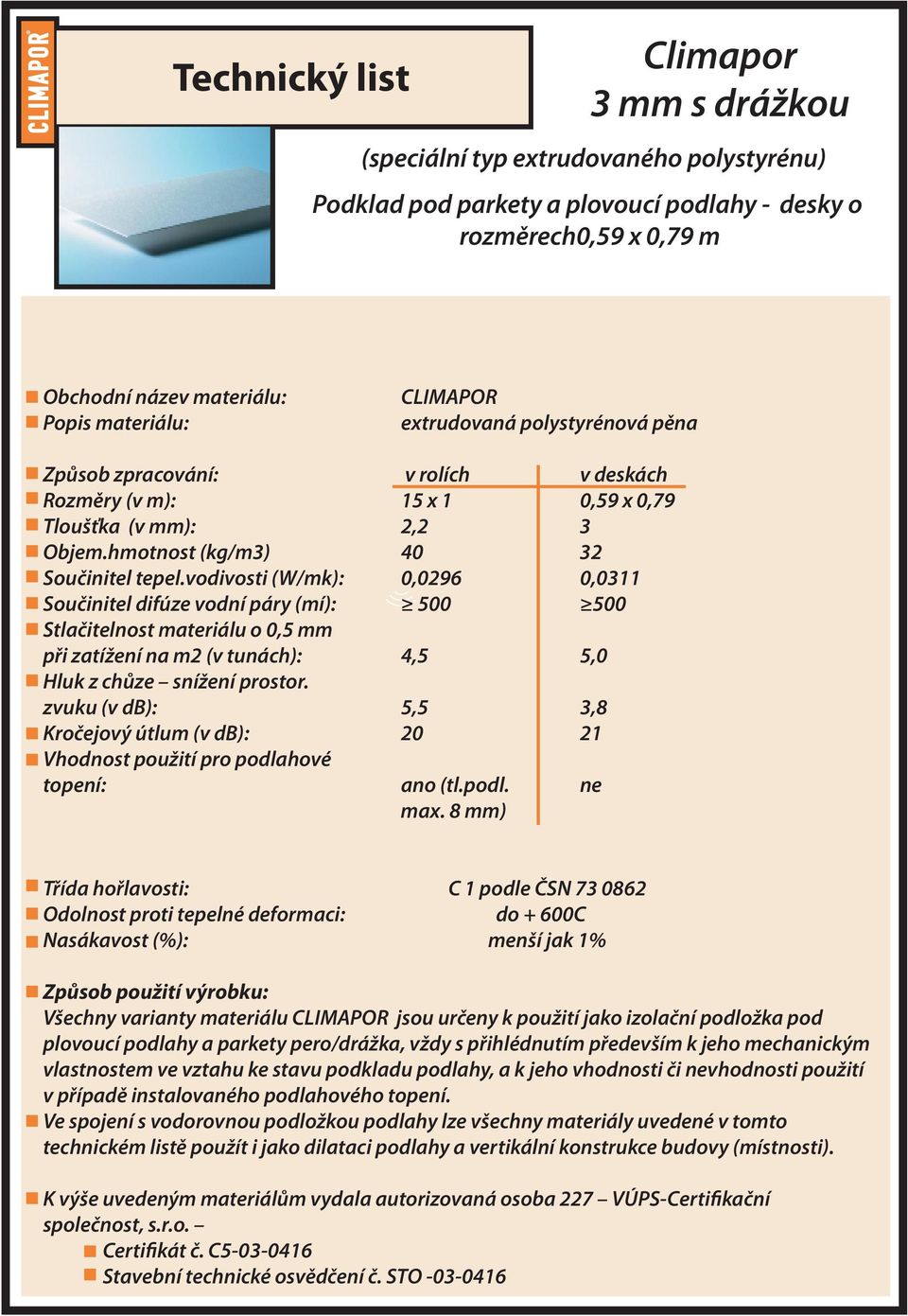

5 Technický list Climapor 3 mm s drážkou (speciální typ extrudovaného polystyrénu) Podklad pod parkety a plovoucí podlahy - desky o rozměrech0,59 x 0,79 m Obchodní název materiálu: Popis materiálu: CLIMAPOR extrudovaná polystyrénová pěna Způsob zpracování: v rolích v deskách Rozměry (v m): 15 x 1 0,59 x 0,79 Tloušťka (v mm): 2,2 3 Objem.hmotnost (kg/m3) Součinitel tepel.vodivosti (W/mk): 0,0296 0,0311 Součinitel difúze vodní páry (mí): Stlačitelnost materiálu o 0,5 mm při zatížení na m2 (v tunách): 4,5 5,0 Hluk z chůze snížení prostor. zvuku (v db): 5,5 3,8 Kročejový útlum (v db): Vhodnost použití pro podlahové topení: ano (tl.podl. ne max. 8 mm) Třída hořlavosti: C 1 podle ČSN Odolnost proti tepelné deformaci: do + 600C Nasákavost (%): menší jak 1% Způsob použití výrobku: Všechny varianty materiálu CLIMAPOR jsou určeny k použití jako izolační podložka pod plovoucí podlahy a parkety pero/drážka, vždy s přihlédnutím především k jeho mechanickým vlastnostem ve vztahu ke stavu podkladu podlahy, a k jeho vhodnosti či nevhodnosti použití v případě instalovaného podlahového topení. Ve spojení s vodorovnou podložkou podlahy lze všechny materiály uvedené v tomto technickém listě použít i jako dilataci podlahy a vertikální konstrukce budovy (místnosti). K výše uvedeným materiálům vydala autorizovaná osoba 227 VÚPS-Certifikační společnost, s.r.o. Certifikát č. C Stavební technické osvědčení č. STO

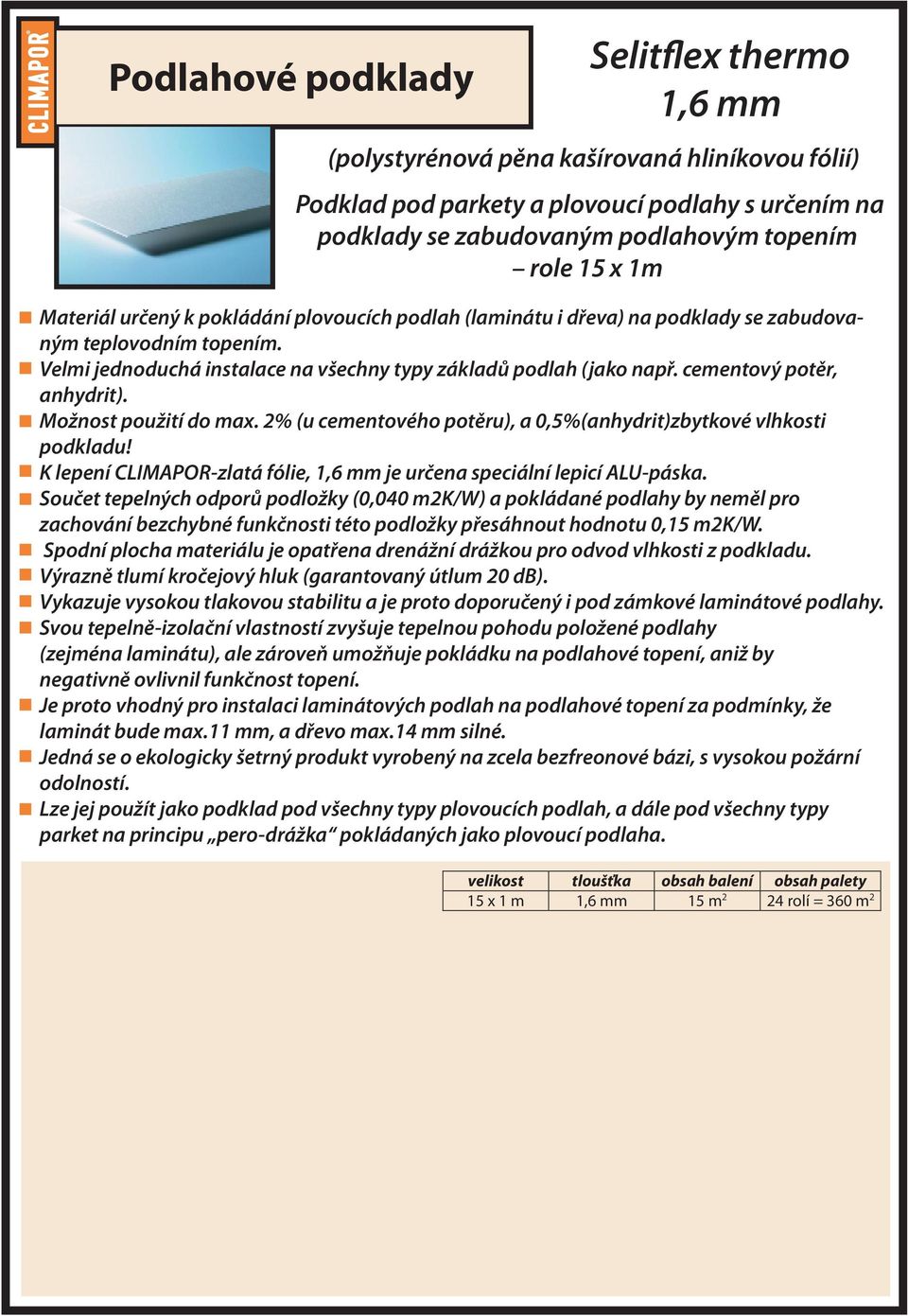

6 Selitflex thermo 1,6 mm (polystyrénová pěna kašírovaná hliníkovou fólií) Podklad pod parkety a plovoucí podlahy s určením na podklady se zabudovaným podlahovým topením role 15 x 1m Materiál určený k pokládání plovoucích podlah (laminátu i dřeva) na podklady se zabudovaným teplovodním topením. Velmi jednoduchá instalace na všechny typy základů podlah (jako např. cementový potěr, anhydrit). Možnost použití do max. 2% (u cementového potěru), a 0,5%(anhydrit)zbytkové vlhkosti podkladu! K lepení CLIMAPOR-zlatá fólie, 1,6 mm je určena speciální lepicí ALU-páska. Součet tepelných odporů podložky (0,040 m2k/w) a pokládané podlahy by neměl pro zachování bezchybné funkčnosti této podložky přesáhnout hodnotu 0,15 m2k/w. Spodní plocha materiálu je opatřena drenážní drážkou pro odvod vlhkosti z podkladu. Výrazně tlumí kročejový hluk (garantovaný útlum 20 db). Vykazuje vysokou tlakovou stabilitu a je proto doporučený i pod zámkové laminátové podlahy. Svou tepelně-izolační vlastností zvyšuje tepelnou pohodu položené podlahy (zejména laminátu), ale zároveň umožňuje pokládku na podlahové topení, aniž by negativně ovlivnil funkčnost topení. Je proto vhodný pro instalaci laminátových podlah na podlahové topení za podmínky, že laminát bude max.11 mm, a dřevo max.14 mm silné. Jedná se o ekologicky šetrný produkt vyrobený na zcela bezfreonové bázi, s vysokou požární odolností. Lze jej použít jako podklad pod všechny typy plovoucích podlah, a dále pod všechny typy parket na principu pero-drážka pokládaných jako plovoucí podlaha. velikost tloušťka obsah balení obsah palety 15 x 1 m 1,6 mm 15 m 2 24 rolí = 360 m 2

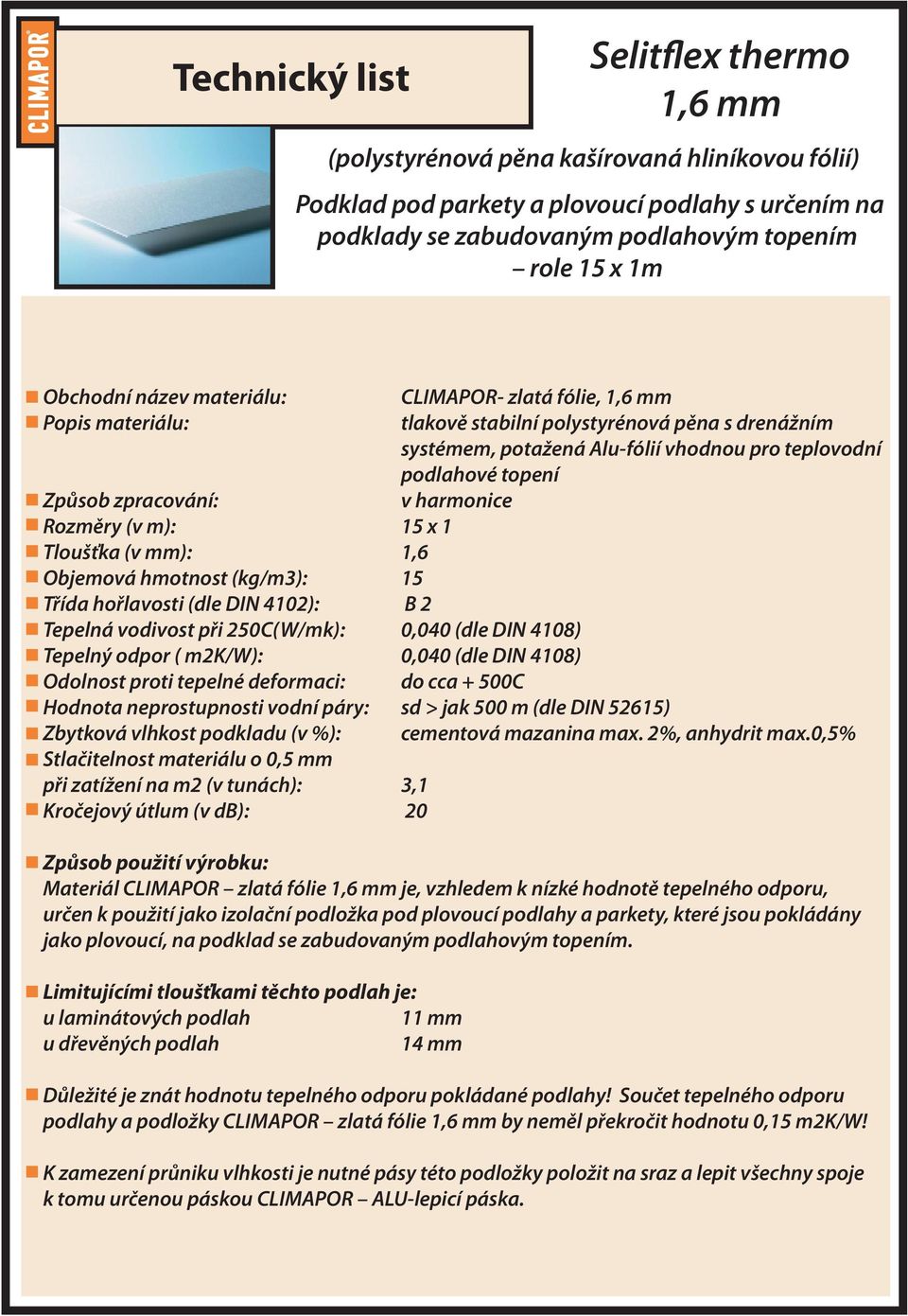

7 Technický list Selitflex thermo 1,6 mm (polystyrénová pěna kašírovaná hliníkovou fólií) Podklad pod parkety a plovoucí podlahy s určením na podklady se zabudovaným podlahovým topením role 15 x 1m Obchodní název materiálu: Popis materiálu: Způsob zpracování: Rozměry (v m): 15 x 1 Tloušťka (v mm): 1,6 Objemová hmotnost (kg/m3): 15 Třída hořlavosti (dle DIN 4102): B 2 Tepelná vodivost při 250C(W/mk): 0,040 (dle DIN 4108) Tepelný odpor ( m2k/w): 0,040 (dle DIN 4108) CLIMAPOR- zlatá fólie, 1,6 mm tlakově stabilní polystyrénová pěna s drenážním systémem, potažená Alu-fólií vhodnou pro teplovodní podlahové topení v harmonice Odolnost proti tepelné deformaci: do cca + 500C Hodnota neprostupnosti vodní páry: sd > jak 500 m (dle DIN 52615) Zbytková vlhkost podkladu (v %): cementová mazanina max. 2%, anhydrit max.0,5% Stlačitelnost materiálu o 0,5 mm při zatížení na m2 (v tunách): 3,1 Kročejový útlum (v db): 20 Způsob použití výrobku: Materiál CLIMAPOR zlatá fólie 1,6 mm je, vzhledem k nízké hodnotě tepelného odporu, určen k použití jako izolační podložka pod plovoucí podlahy a parkety, které jsou pokládány jako plovoucí, na podklad se zabudovaným podlahovým topením. Limitujícími tloušťkami těchto podlah je: u laminátových podlah 11 mm u dřevěných podlah 14 mm Důležité je znát hodnotu tepelného odporu pokládané podlahy! Součet tepelného odporu podlahy a podložky CLIMAPOR zlatá fólie 1,6 mm by neměl překročit hodnotu 0,15 m2k/w! K zamezení průniku vlhkosti je nutné pásy této podložky položit na sraz a lepit všechny spoje k tomu určenou páskou CLIMAPOR ALU-lepicí páska.

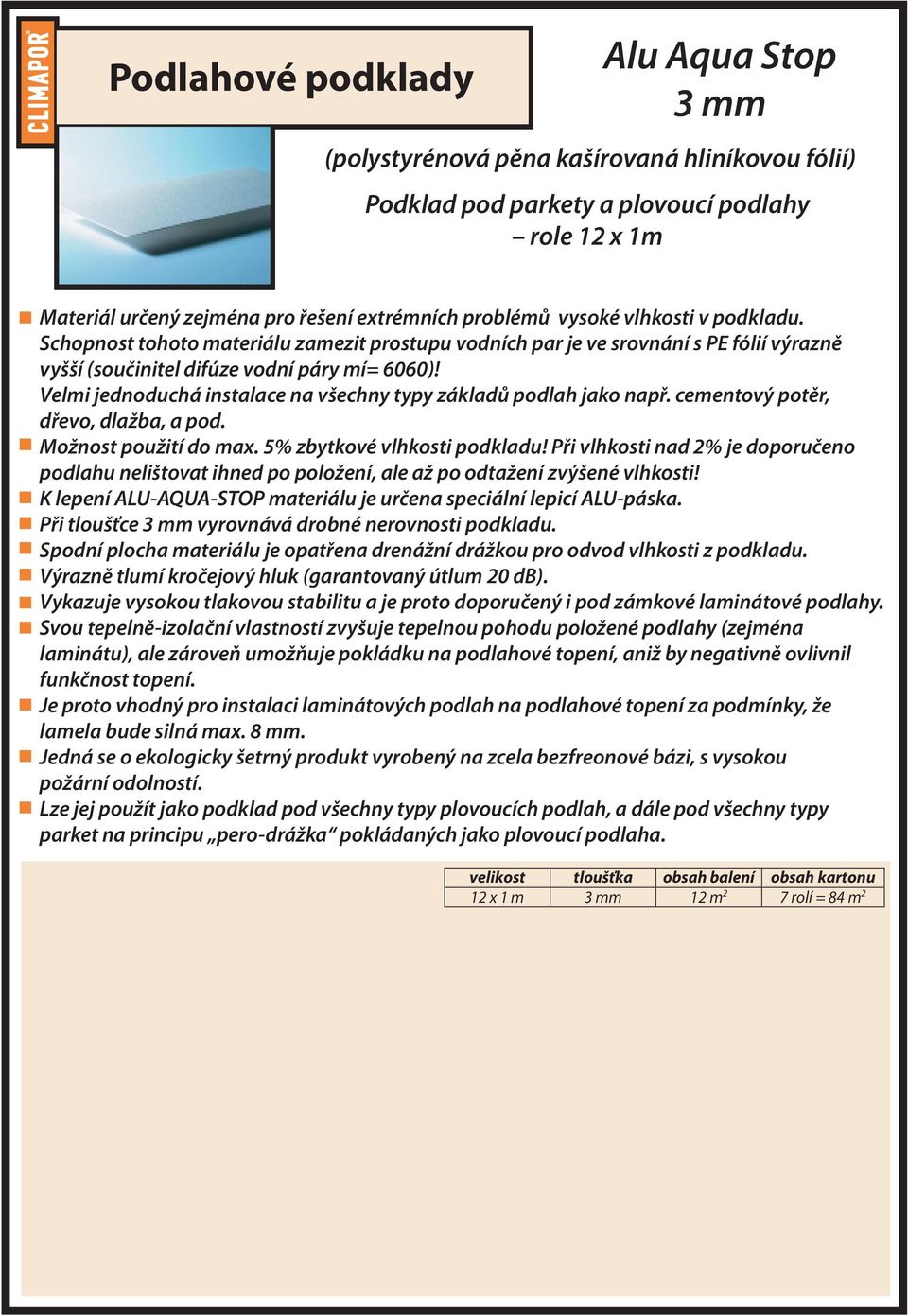

8 Alu Aqua Stop 3 mm (polystyrénová pěna kašírovaná hliníkovou fólií) Podklad pod parkety a plovoucí podlahy role 12 x 1m Materiál určený zejména pro řešení extrémních problémů vysoké vlhkosti v podkladu. Schopnost tohoto materiálu zamezit prostupu vodních par je ve srovnání s PE fólií výrazně vyšší (součinitel difúze vodní páry mí= 6060)! Velmi jednoduchá instalace na všechny typy základů podlah jako např. cementový potěr, dřevo, dlažba, a pod. Možnost použití do max. 5% zbytkové vlhkosti podkladu! Při vlhkosti nad 2% je doporučeno podlahu nelištovat ihned po položení, ale až po odtažení zvýšené vlhkosti! K lepení ALU-AQUA-STOP materiálu je určena speciální lepicí ALU-páska. Při tloušťce 3 mm vyrovnává drobné nerovnosti podkladu. Spodní plocha materiálu je opatřena drenážní drážkou pro odvod vlhkosti z podkladu. Výrazně tlumí kročejový hluk (garantovaný útlum 20 db). Vykazuje vysokou tlakovou stabilitu a je proto doporučený i pod zámkové laminátové podlahy. Svou tepelně-izolační vlastností zvyšuje tepelnou pohodu položené podlahy (zejména laminátu), ale zároveň umožňuje pokládku na podlahové topení, aniž by negativně ovlivnil funkčnost topení. Je proto vhodný pro instalaci laminátových podlah na podlahové topení za podmínky, že lamela bude silná max. 8 mm. Jedná se o ekologicky šetrný produkt vyrobený na zcela bezfreonové bázi, s vysokou požární odolností. Lze jej použít jako podklad pod všechny typy plovoucích podlah, a dále pod všechny typy parket na principu pero-drážka pokládaných jako plovoucí podlaha. velikost tloušťka obsah balení obsah kartonu 12 x 1 m 3 mm 12 m 2 7 rolí = 84 m 2

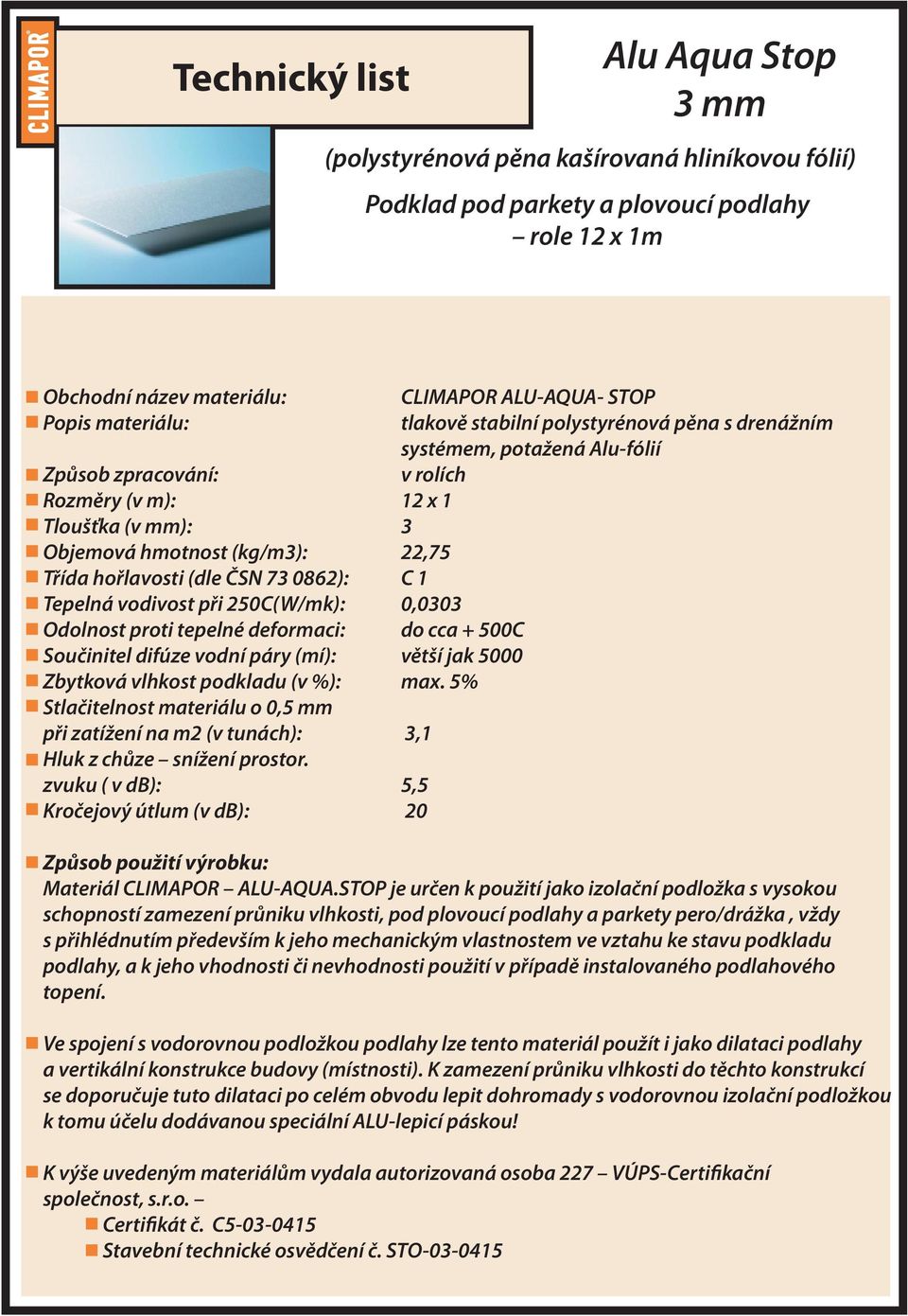

9 Technický list Alu Aqua Stop 3 mm (polystyrénová pěna kašírovaná hliníkovou fólií) Podklad pod parkety a plovoucí podlahy role 12 x 1m Obchodní název materiálu: Popis materiálu: Způsob zpracování: Rozměry (v m): 12 x 1 Tloušťka (v mm): 3 Objemová hmotnost (kg/m3): 22,75 Třída hořlavosti (dle ČSN ): C 1 Tepelná vodivost při 250C(W/mk): 0,0303 Odolnost proti tepelné deformaci: do cca + 500C Součinitel difúze vodní páry (mí): větší jak 5000 Zbytková vlhkost podkladu (v %): max. 5% Stlačitelnost materiálu o 0,5 mm při zatížení na m2 (v tunách): 3,1 Hluk z chůze snížení prostor. zvuku ( v db): 5,5 Kročejový útlum (v db): 20 CLIMAPOR ALU-AQUA- STOP tlakově stabilní polystyrénová pěna s drenážním systémem, potažená Alu-fólií v rolích Způsob použití výrobku: Materiál CLIMAPOR ALU-AQUA.STOP je určen k použití jako izolační podložka s vysokou schopností zamezení průniku vlhkosti, pod plovoucí podlahy a parkety pero/drážka, vždy s přihlédnutím především k jeho mechanickým vlastnostem ve vztahu ke stavu podkladu podlahy, a k jeho vhodnosti či nevhodnosti použití v případě instalovaného podlahového topení. Ve spojení s vodorovnou podložkou podlahy lze tento materiál použít i jako dilataci podlahy a vertikální konstrukce budovy (místnosti). K zamezení průniku vlhkosti do těchto konstrukcí se doporučuje tuto dilataci po celém obvodu lepit dohromady s vodorovnou izolační podložkou k tomu účelu dodávanou speciální ALU-lepicí páskou! K výše uvedeným materiálům vydala autorizovaná osoba 227 VÚPS-Certifikační společnost, s.r.o. Certifikát č. C Stavební technické osvědčení č. STO
