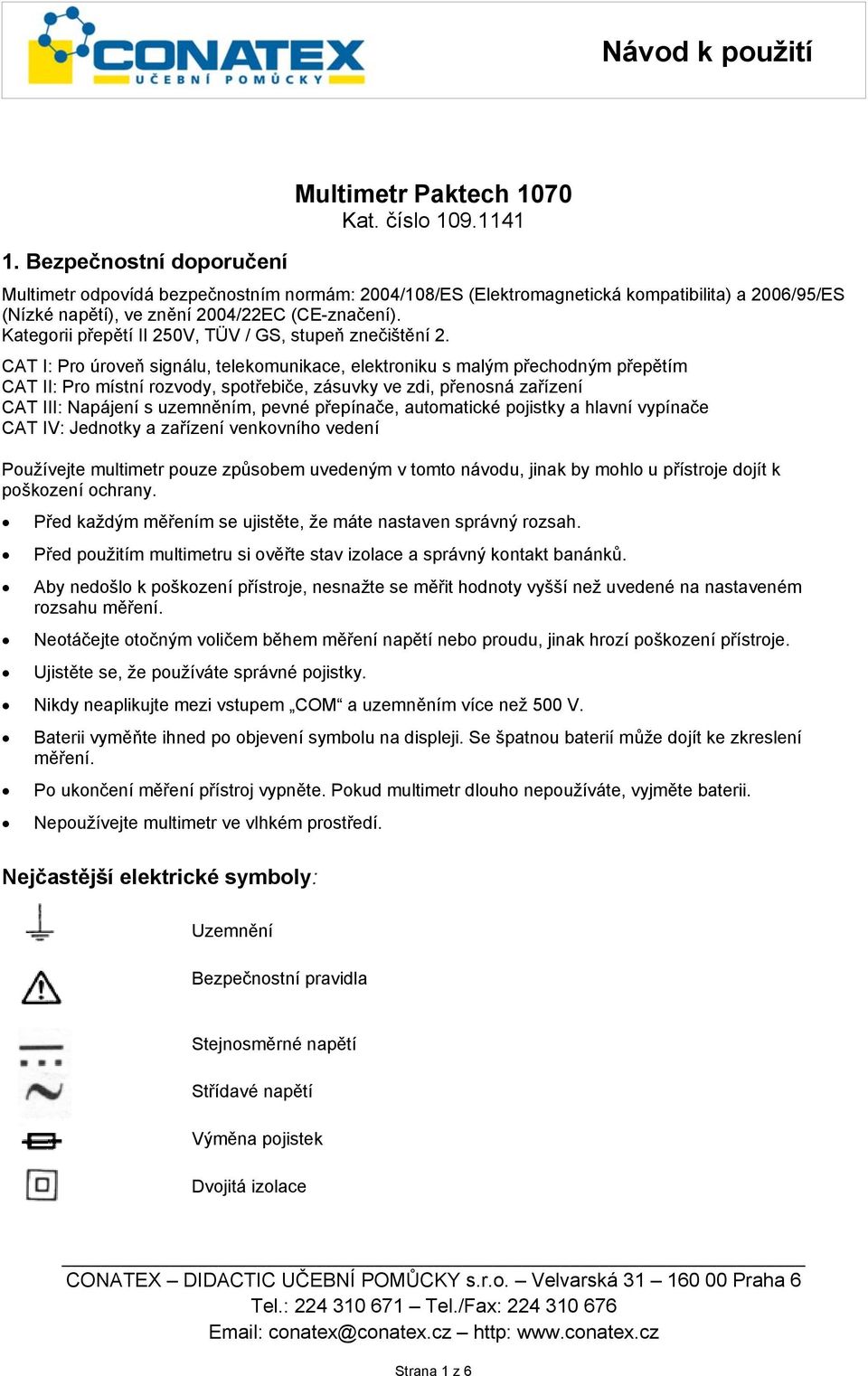

1 1. Bezpenostní doporuení Multimetr Paktech 1070 Kat. íslo Multimetr odpovídá bezpenostním normám: 2004/108/ES (Elektromagnetická kompatibilita) a 2006/95/ES (Nízké naptí), ve znní 2004/22EC (CE-znaení). Kategorii peptí II 250V, TÜV / GS, stupe zneištní 2. CAT I: Pro úrove signálu, telekomunikace, elektroniku s malým pechodným peptím CAT II: Pro místní rozvody, spotebie, zásuvky ve zdi, penosná zaízení CAT III: Napájení s uzemnním, pevné pepínae, automatické pojistky a hlavní vypínae CAT IV: Jednotky a zaízení venkovního vedení Používejte multimetr pouze zpsobem uvedeným v tomto návodu, jinak by mohlo u pístroje dojít k poškození ochrany. Ped každým mením se ujistte, že máte nastaven správný rozsah. Ped použitím multimetru si ovte stav izolace a správný kontakt banánk. Aby nedošlo k poškození pístroje, nesnažte se mit hodnoty vyšší než uvedené na nastaveném rozsahu mení. Neotáejte otoným voliem bhem mení naptí nebo proudu, jinak hrozí poškození pístroje. Ujistte se, že používáte správné pojistky. Nikdy neaplikujte mezi vstupem COM a uzemnním více než 500 V. Baterii vymte ihned po objevení symbolu na displeji. Se špatnou baterií mže dojít ke zkreslení mení. Po ukonení mení pístroj vypnte. Pokud multimetr dlouho nepoužíváte, vyjmte baterii. Nepoužívejte multimetr ve vlhkém prostedí. Nejastjší elektrické symboly: Uzemnní Bezpenostní pravidla Stejnosmrné naptí Stídavé naptí Výmna pojistek Dvojitá izolace CONATEX DIDACTIC UEBNÍ POMCKY s.r.o. Velvarská Praha 6 Strana 1 z 6

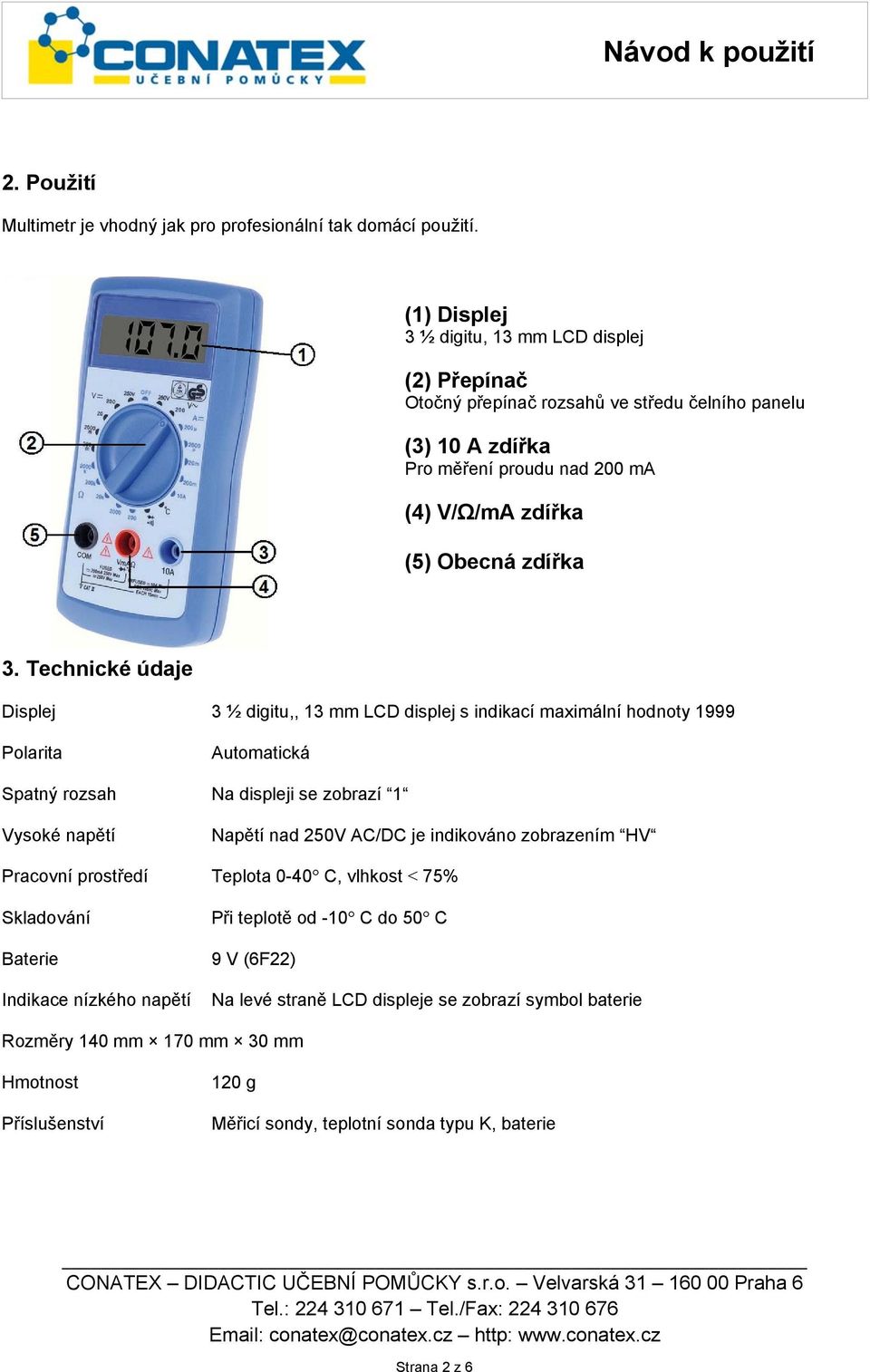

2 2. Použití Multimetr je vhodný jak pro profesionální tak domácí použití. (1) Displej 3 ½ digitu, 13 mm LCD displej (2) Pepína Otoný pepína rozsah ve stedu elního panelu (3) 10 A zdíka Pro mení proudu nad 200 ma (4) V//mA zdíka (5) Obecná zdíka 3. Technické údaje Displej 3 ½ digitu,, 13 mm LCD displej s indikací maximální hodnoty 1999 Polarita Spatný rozsah Vysoké naptí Automatická Na displeji se zobrazí 1 Naptí nad 250V AC/DC je indikováno zobrazením HV Pracovní prostedí Teplota 0-40 C, vlhkost < 75% Skladování Baterie Indikace nízkého naptí Pi teplot od -10 C do 50 C 9 V (6F22) Na levé stran LCD displeje se zobrazí symbol baterie Rozmry 140 mm 170 mm 30 mm Hmotnost Píslušenství 120 g Micí sondy, teplotní sonda typu K, baterie CONATEX DIDACTIC UEBNÍ POMCKY s.r.o. Velvarská Praha 6 Strana 2 z 6

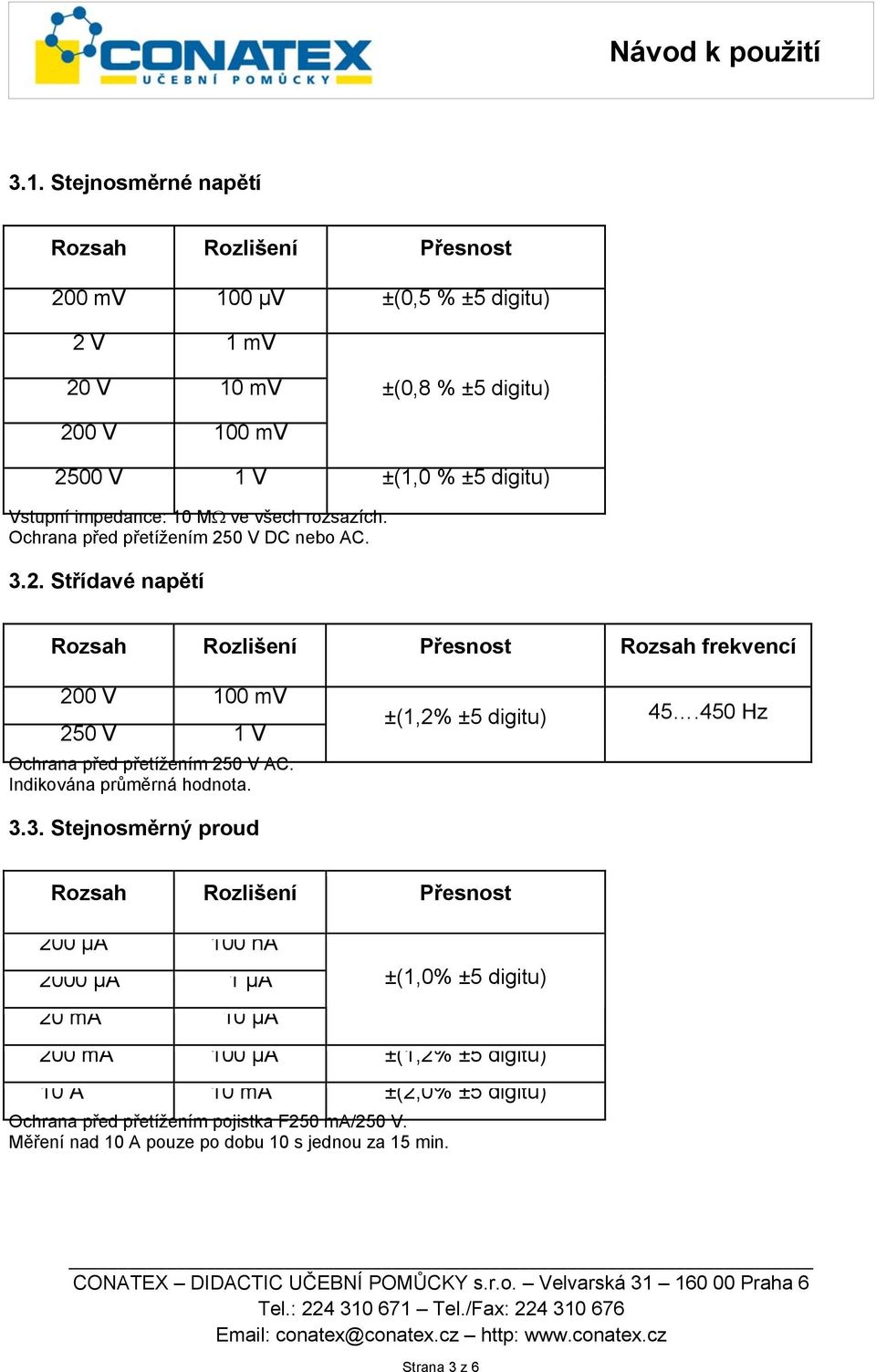

3 3.1. Stejnosmrné naptí Rozsah Rozlišení Pesnost 200 mv 100 V ±(0,5 % ±5 digitu) 2 V 1 mv 20 V 10 mv ±(0,8 % ±5 digitu) 200 V 100 mv 2500 V 1 V ±(1,0 % ±5 digitu) Vstupní impedance: 10 M ve všech rozsazích. Ochrana ped petížením 250 V DC nebo AC Stídavé naptí Rozsah Rozlišení Pesnost Rozsah frekvencí 200 V 100 mv 250 V 1 V Ochrana ped petížením 250 V AC. Indikována prmrná hodnota. ±(1,2% ±5 digitu) Hz 3.3. Stejnosmrný proud Rozsah Rozlišení Pesnost 200 µa 100 na 2000 µa 1 µa 20 ma 10 µa ±(1,0% ±5 digitu) 200 ma 100 µa ±(1,2% ±5 digitu) 10 A 10 ma ±(2,0% ±5 digitu) Ochrana ped petížením pojistka F250 ma/250 V. Mení nad 10 A pouze po dobu 10 s jednou za 15 min. CONATEX DIDACTIC UEBNÍ POMCKY s.r.o. Velvarská Praha 6 Strana 3 z 6

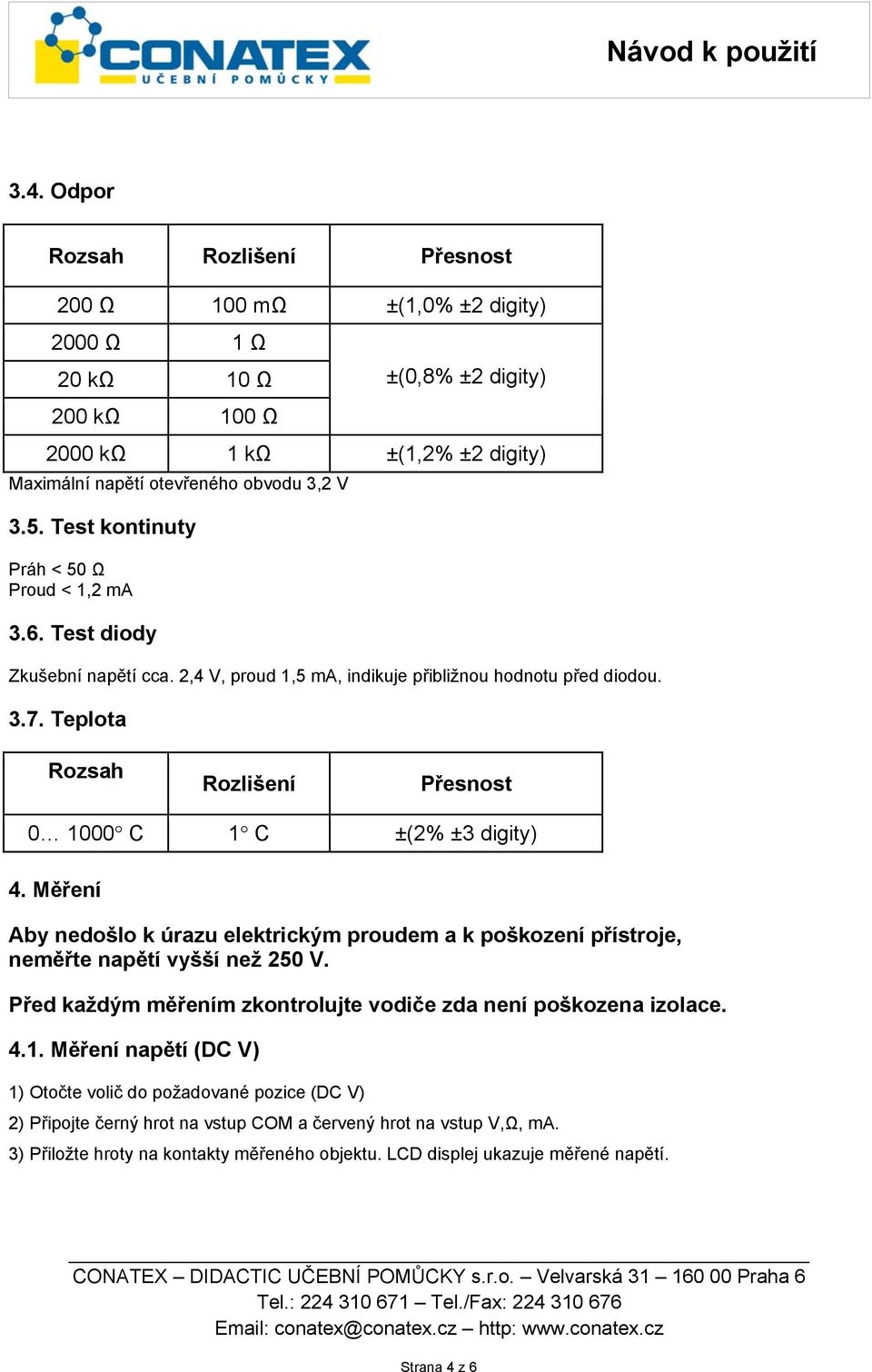

4 3.4. Odpor Rozsah Rozlišení Pesnost m ±(1,0% ±2 digity) k k 100 ±(0,8% ±2 digity) 2000 k 1 k ±(1,2% ±2 digity) Maximální naptí oteveného obvodu 3,2 V 3.5. Test kontinuty Práh < 50 Proud < 1,2 ma 3.6. Test diody Zkušební naptí cca. 2,4 V, proud 1,5 ma, indikuje pibližnou hodnotu ped diodou Teplota Rozsah Rozlišení Pesnost C 1 C ±(2% ±3 digity) 4. Mení Aby nedošlo k úrazu elektrickým proudem a k poškození pístroje, nemte naptí vyšší než 250 V. Ped každým mením zkontrolujte vodie zda není poškozena izolace Mení naptí (DC V) 1) Otote voli do požadované pozice (DC V) 2) Pipojte erný hrot na vstup COM a ervený hrot na vstup V,, ma. 3) Piložte hroty na kontakty meného objektu. LCD displej ukazuje mené naptí. CONATEX DIDACTIC UEBNÍ POMCKY s.r.o. Velvarská Praha 6 Strana 4 z 6

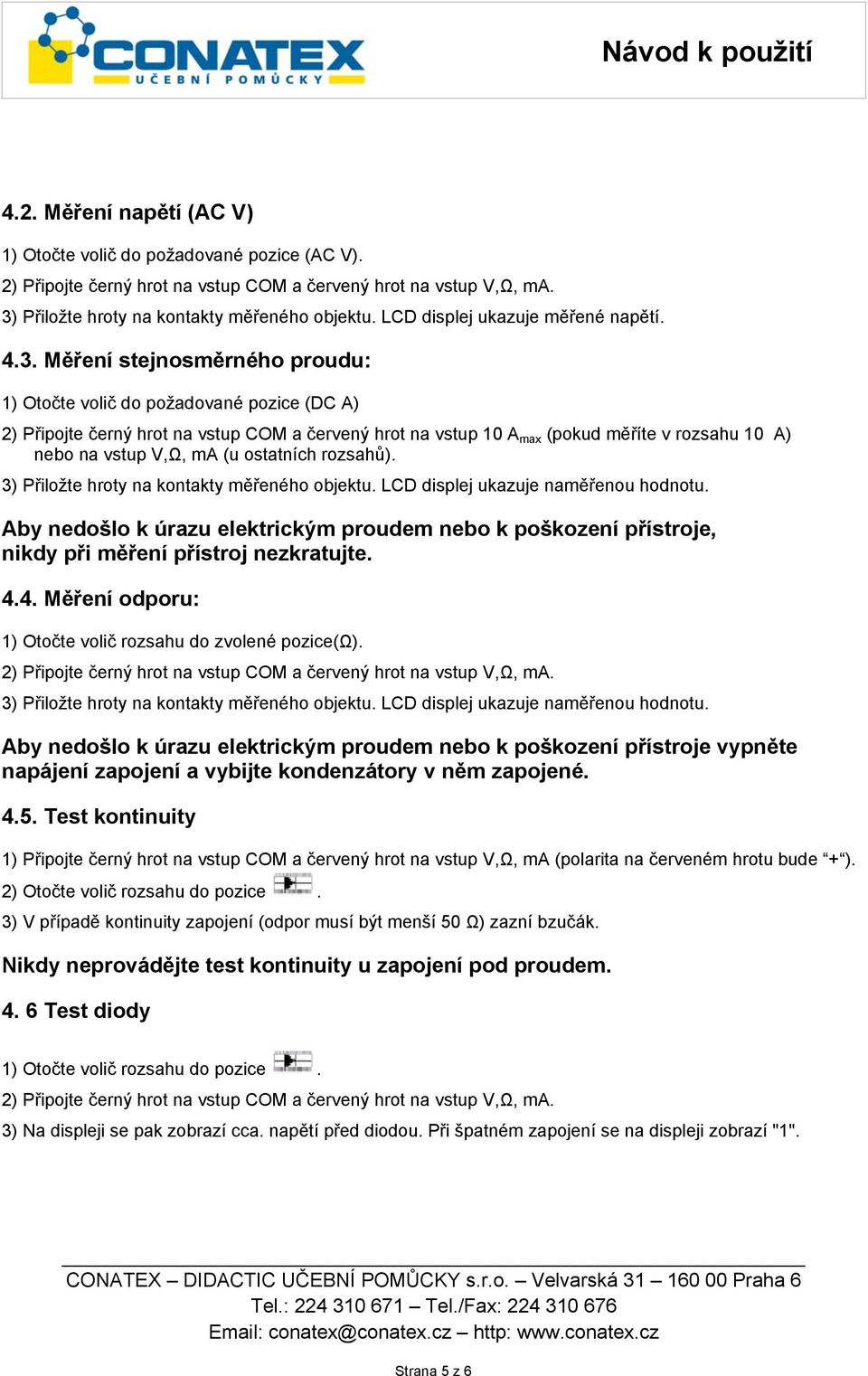

5 4.2. Mení naptí (AC V) 1) Otote voli do požadované pozice (AC V). 2) Pipojte erný hrot na vstup COM a ervený hrot na vstup V,, ma. 3) Piložte hroty na kontakty meného objektu. LCD displej ukazuje mené naptí Mení stejnosmrného proudu: 1) Otote voli do požadované pozice (DC A) 2) Pipojte erný hrot na vstup COM a ervený hrot na vstup 10 A max (pokud míte v rozsahu 10 A) nebo na vstup V,, ma (u ostatních rozsah). 3) Piložte hroty na kontakty meného objektu. LCD displej ukazuje namenou hodnotu. Aby nedošlo k úrazu elektrickým proudem nebo k poškození pístroje, nikdy pi mení pístroj nezkratujte Mení odporu: 1) Otote voli rozsahu do zvolené pozice(). 2) Pipojte erný hrot na vstup COM a ervený hrot na vstup V,, ma. 3) Piložte hroty na kontakty meného objektu. LCD displej ukazuje namenou hodnotu. Aby nedošlo k úrazu elektrickým proudem nebo k poškození pístroje vypnte napájení zapojení a vybijte kondenzátory v nm zapojené Test kontinuity 1) Pipojte erný hrot na vstup COM a ervený hrot na vstup V,, ma (polarita na erveném hrotu bude + ). 2) Otote voli rozsahu do pozice. 3) V pípad kontinuity zapojení (odpor musí být menší 50 ) zazní bzuák. Nikdy neprovádjte test kontinuity u zapojení pod proudem Test diody 1) Otote voli rozsahu do pozice. 2) Pipojte erný hrot na vstup COM a ervený hrot na vstup V,, ma. 3) Na displeji se pak zobrazí cca. naptí ped diodou. Pi špatném zapojení se na displeji zobrazí "1". CONATEX DIDACTIC UEBNÍ POMCKY s.r.o. Velvarská Praha 6 Strana 5 z 6

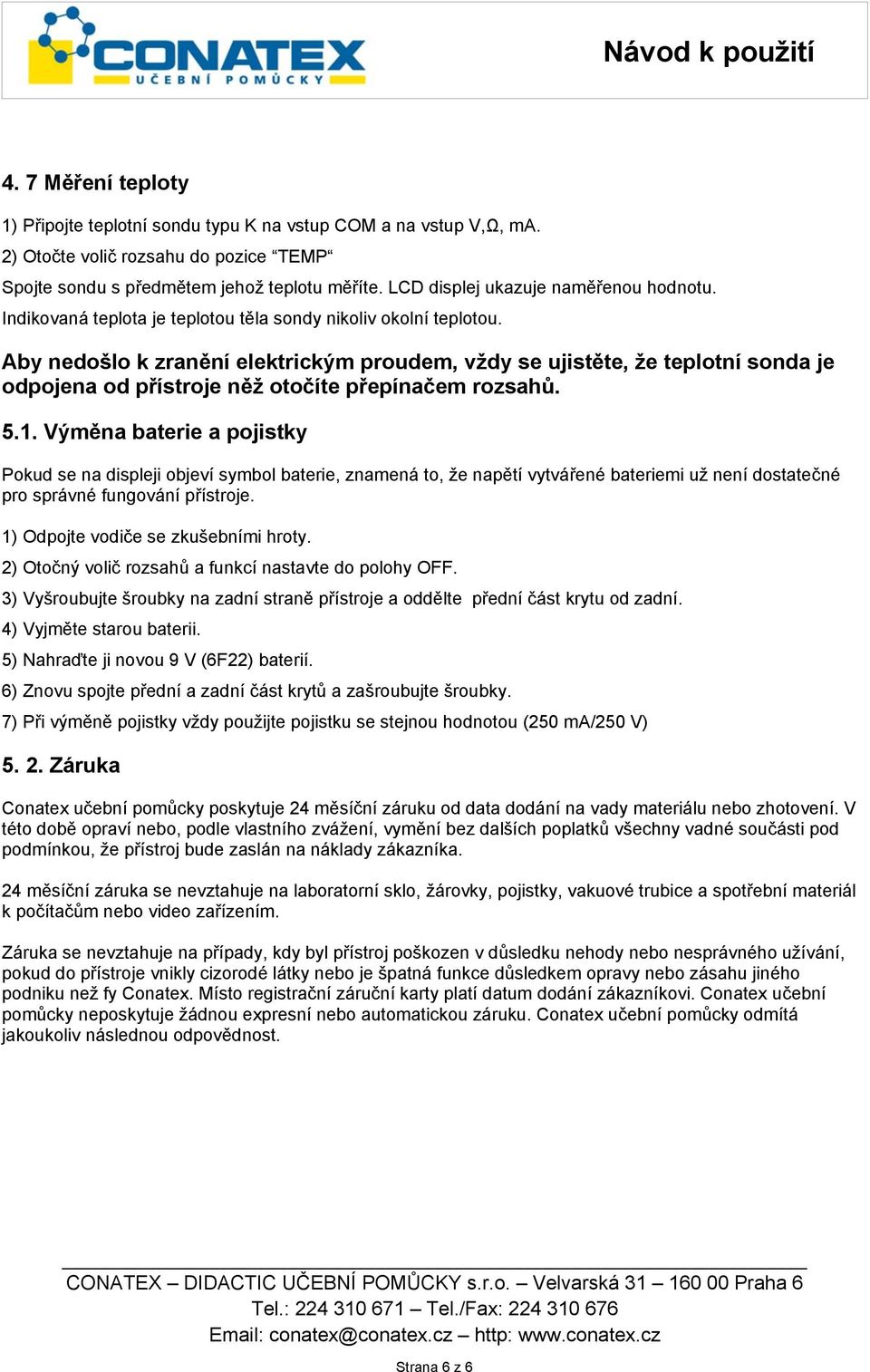

6 4. 7 Mení teploty 1) Pipojte teplotní sondu typu K na vstup COM a na vstup V,, ma. 2) Otote voli rozsahu do pozice TEMP Spojte sondu s pedmtem jehož teplotu míte. LCD displej ukazuje namenou hodnotu. Indikovaná teplota je teplotou tla sondy nikoliv okolní teplotou. Aby nedošlo k zranní elektrickým proudem, vždy se ujistte, že teplotní sonda je odpojena od pístroje nž otoíte pepínaem rozsah Výmna baterie a pojistky Pokud se na displeji objeví symbol baterie, znamená to, že naptí vytváené bateriemi už není dostatené pro správné fungování pístroje. 1) Odpojte vodie se zkušebními hroty. 2) Otoný voli rozsah a funkcí nastavte do polohy OFF. 3) Vyšroubujte šroubky na zadní stran pístroje a oddlte pední ást krytu od zadní. 4) Vyjmte starou baterii. 5) Nahrate ji novou 9 V (6F22) baterií. 6) Znovu spojte pední a zadní ást kryt a zašroubujte šroubky. 7) Pi výmn pojistky vždy použijte pojistku se stejnou hodnotou (250 ma/250 V) Záruka Conatex uební pomcky poskytuje 24 msíní záruku od data dodání na vady materiálu nebo zhotovení. V této dob opraví nebo, podle vlastního zvážení, vymní bez dalších poplatk všechny vadné souásti pod podmínkou, že pístroj bude zaslán na náklady zákazníka. 24 msíní záruka se nevztahuje na laboratorní sklo, žárovky, pojistky, vakuové trubice a spotební materiál k poítam nebo video zaízením. Záruka se nevztahuje na pípady, kdy byl pístroj poškozen v dsledku nehody nebo nesprávného užívání, pokud do pístroje vnikly cizorodé látky nebo je špatná funkce dsledkem opravy nebo zásahu jiného podniku než fy Conatex. Místo registraní záruní karty platí datum dodání zákazníkovi. Conatex uební pomcky neposkytuje žádnou expresní nebo automatickou záruku. Conatex uební pomcky odmítá jakoukoliv následnou odpovdnost. CONATEX DIDACTIC UEBNÍ POMCKY s.r.o. Velvarská Praha 6 Strana 6 z 6
