1 TECHNICKÝ MANUÁL ROLETOVÉ SYSTÉMY REFLEXOL, VERANDA

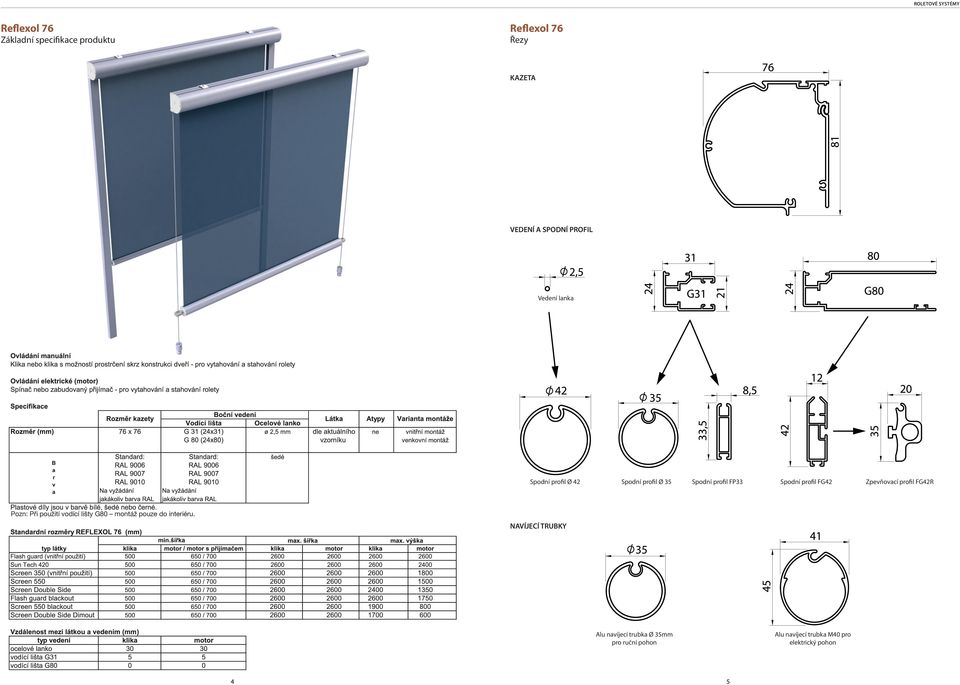

2 Reflexol 76 Základní specifikace produktu Reflexol 76 Řezy KAZETA VEDENÍ A SPODNÍ PROFIL Vedení lanka Spodní profil Ø 42 Spodní profil Ø 35 Spodní profil FP33 Spodní profil FG42 Zpevňovací profil FG42R Pozn: Při použití vodící lišty G80 montáž pouze do interiéru. NAVÍJECÍ TRUBKY Alu navíjecí trubka Ø 35mm pro ruční pohon Alu navíjecí trubka M40 pro elektrický pohon 4 5

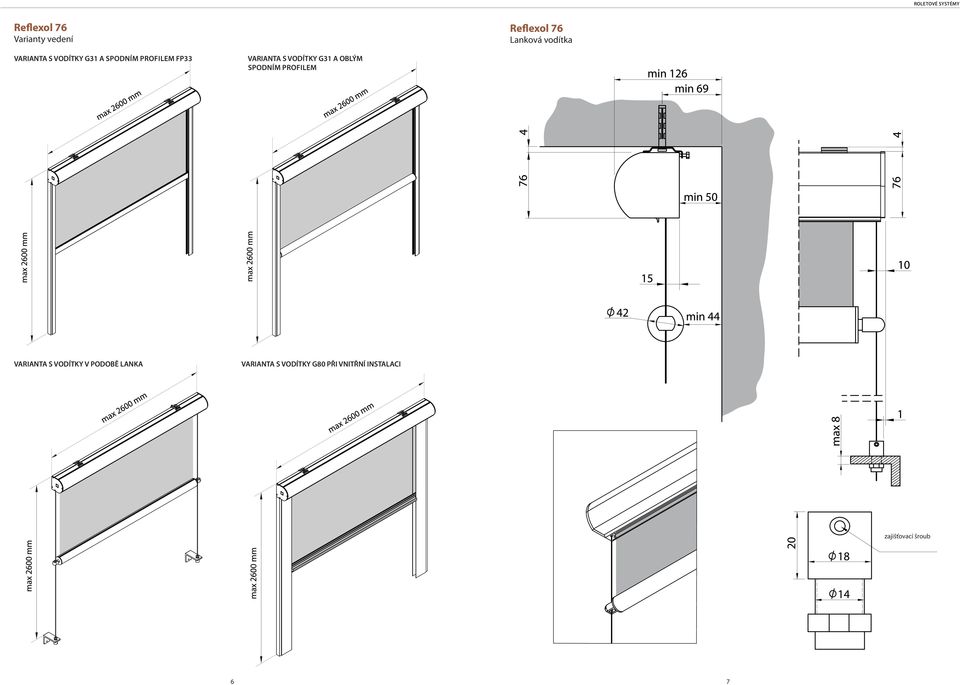

3 Reflexol 76 Varianty vedení Reflexol 76 Lanková vodítka VARIANTA S VODÍTKY G31 A SPODNÍM PROFILEM FP33 VARIANTA S VODÍTKY G31 A OBLÝM SPODNÍM PROFILEM VARIANTA S VODÍTKY V PODOBĚ LANKA VARIANTA S VODÍTKY G80 PŘI VNITŘNÍ INSTALACI zajišťovací šroub 6 7

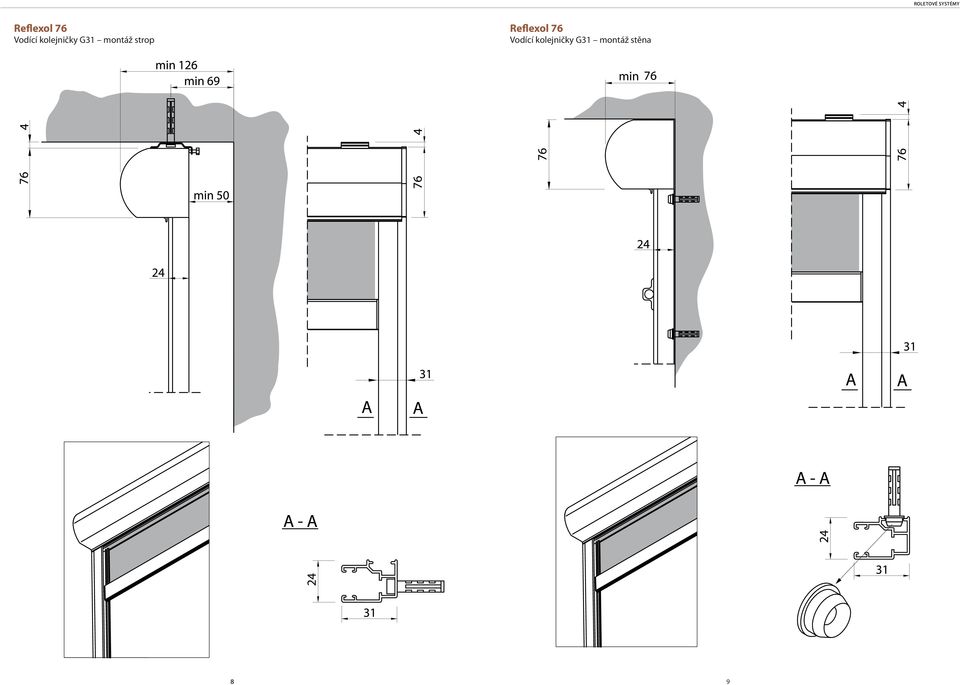

4 Reflexol 76 Vodící kolejničky G31 montáž strop Reflexol 76 Vodící kolejničky G31 montáž stěna 8 9

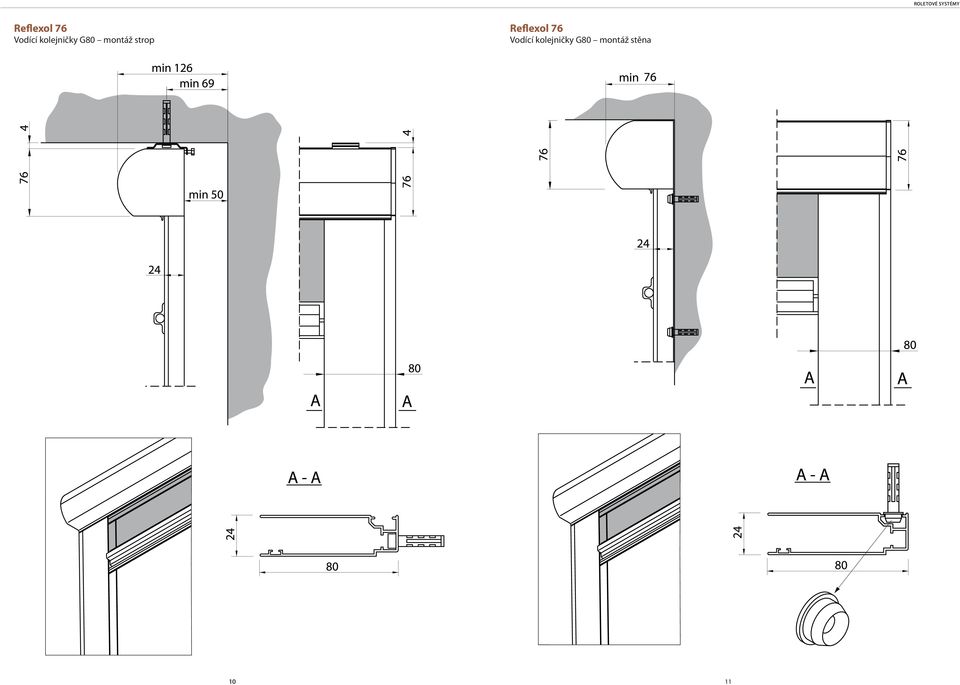

5 Reflexol 76 Vodící kolejničky G80 montáž strop Reflexol 76 Vodící kolejničky G80 montáž stěna 10 11

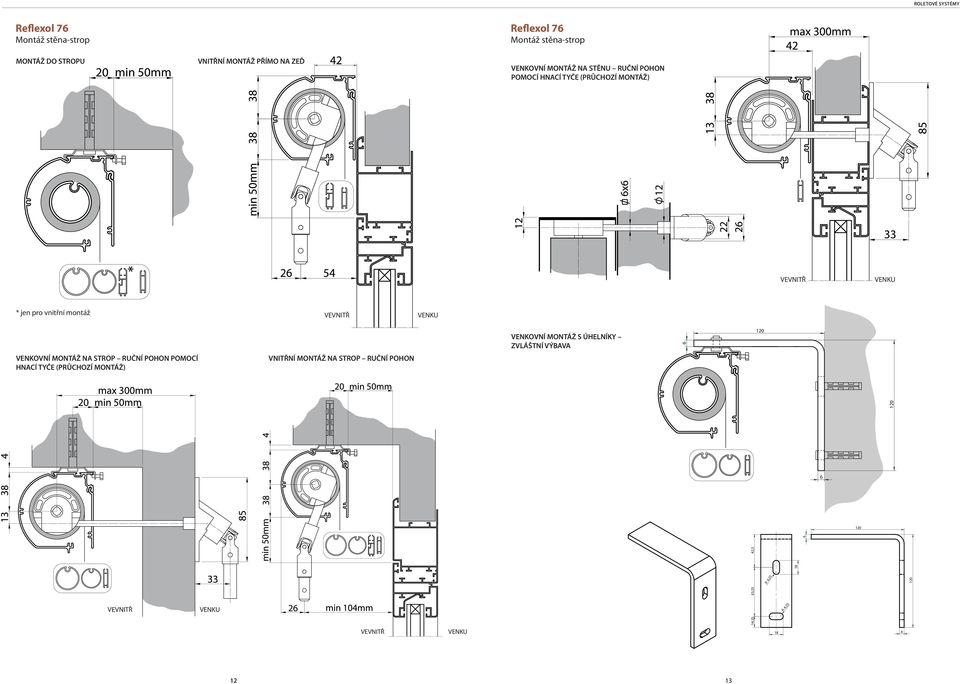

6 Reflexol 76 Montáž stěna-strop MONTÁŽ DO STROPU VNITŘNÍ MONTÁŽ PŘÍMO NA ZEĎ Reflexol 76 Montáž stěna-strop VENKOVNÍ MONTÁŽ NA STĚNU RUČNÍ POHON POMOCÍ HNACÍ TYČE (PRŮCHOZÍ MONTÁŽ) VEVNITŘ VENKU * jen pro vnitřní montáž VEVNITŘ VENKU VENKOVNÍ MONTÁŽ S ÚHELNÍKY ZVLÁŠTNÍ VÝBAVA VENKOVNÍ MONTÁŽ NA STROP RUČNÍ POHON POMOCÍ HNACÍ TYČE (PRŮCHOZÍ MONTÁŽ) VNITŘNÍ MONTÁŽ NA STROP RUČNÍ POHON VEVNITŘ VENKU 14,25 63,25 42,5 R 4,25 R 4, VEVNITŘ VENKU

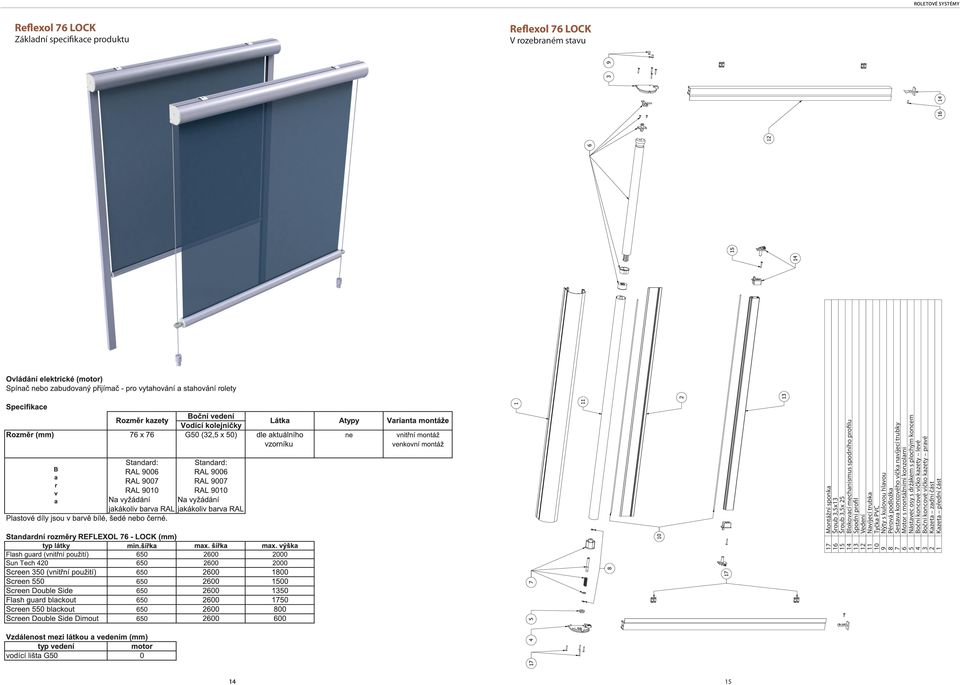

7 Reflexol 76 LOCK Základní specifikace produktu Reflexol 76 LOCK V rozebraném stavu 17 Montážní sponka 16 Šroub 3,5x13 15 Šroub 3,5x Blokovací mechanismus spodního profilu 13 Spodní profil 12 Vedení 11 Navíjecí trubka 10 Tyčka PVC 9 Nýty s kulovou hlavou 8 Pérová podložka 7 Sestava koncového víčka navíjecí trubky 6 Motor s montážními konzolami 5 Nástavec osy s držákem s plochým koncem 4 Boční koncové vičko kazety levé 3 Boční koncové vičko kazety pravé 2 Kazeta zadní část 1 Kazeta přední část 14 15

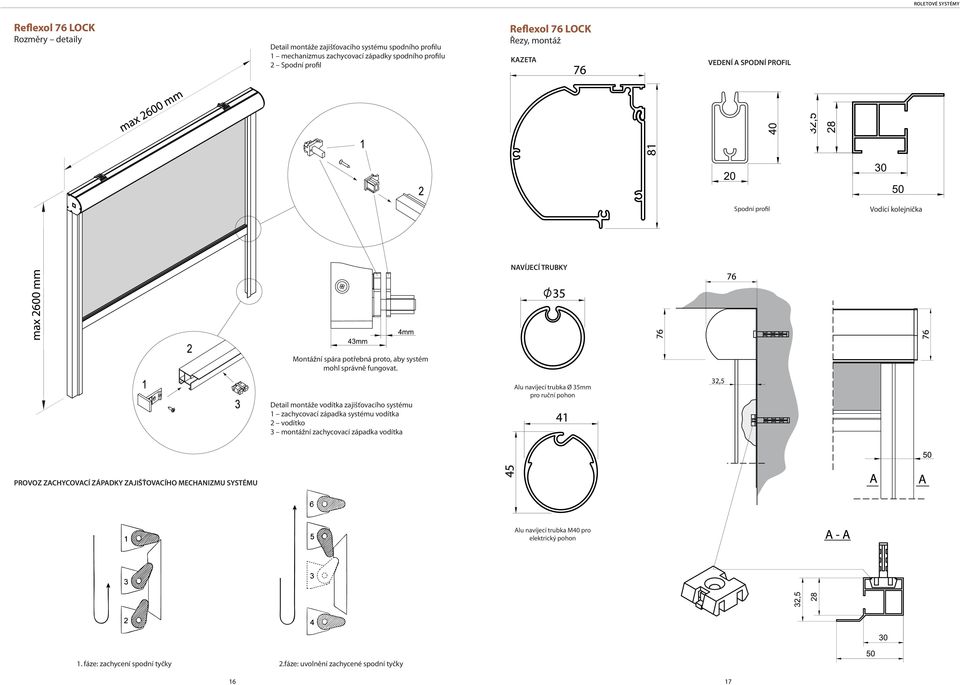

8 Reflexol 76 LOCK Rozměry detaily Detail montáže zajišťovacího systému spodního profilu 1 mechanizmus zachycovací západky spodního profilu 2 Spodní profil Reflexol 76 LOCK Řezy, montáž KAZETA VEDENÍ A SPODNÍ PROFIL Spodní profil Vodící kolejnička NAVÍJECÍ TRUBKY Montážní spára potřebná proto, aby systém mohl správně fungovat. Detail montáže vodítka zajišťovacího systému 1 zachycovací západka systému vodítka 2 vodítko 3 montážní zachycovací západka vodítka Alu navíjecí trubka Ø 35mm pro ruční pohon 32,5 PROVOZ ZACHYCOVACÍ ZÁPADKY ZAJIŠŤOVACÍHO MECHANIZMU SYSTÉMU Alu navíjecí trubka M40 pro elektrický pohon 1. fáze: zachycení spodní tyčky 2.fáze: uvolnění zachycené spodní tyčky 16 17

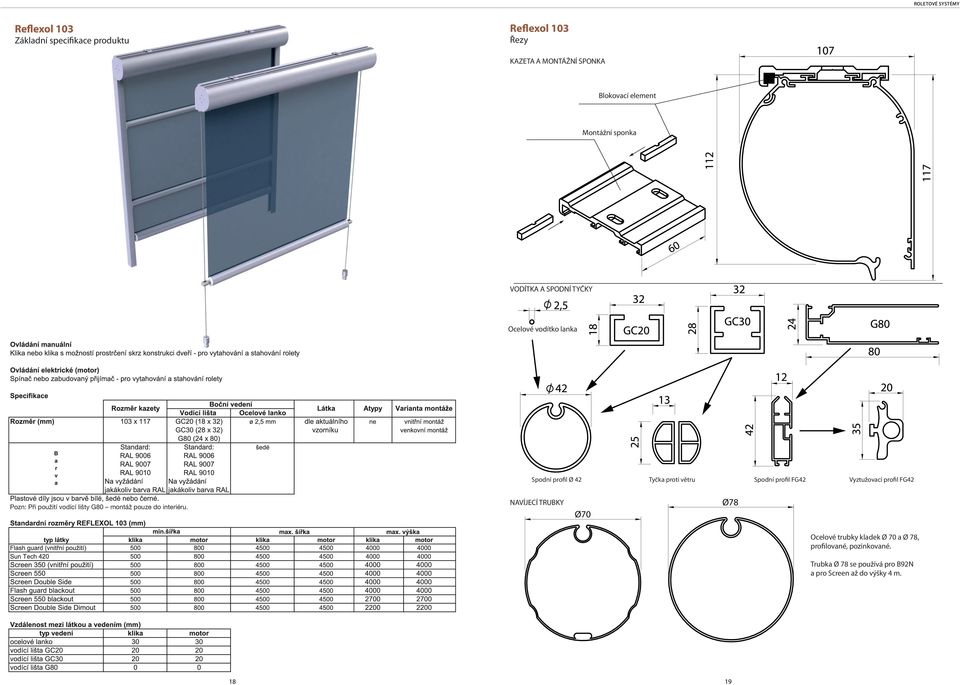

9 Reflexol 103 Základní specifikace produktu Reflexol 103 Řezy KAZETA A MONTÁŽNÍ SPONKA Blokovací element Montážní sponka VODÍTKA A SPODNÍ TYČKY Ocelové vodítko lanka Spodní profil Ø 42 Tyčka proti větru Spodní profil FG42 Vyztužovací profil FG42 Pozn: Při použití vodící lišty G80 montáž pouze do interiéru. NAVÍJECÍ TRUBKY Ø70 Ø78 Ocelové trubky kladek Ø 70 a Ø 78, profilované, pozinkované. Trubka Ø 78 se používá pro B92N a pro Screen až do výšky 4 m

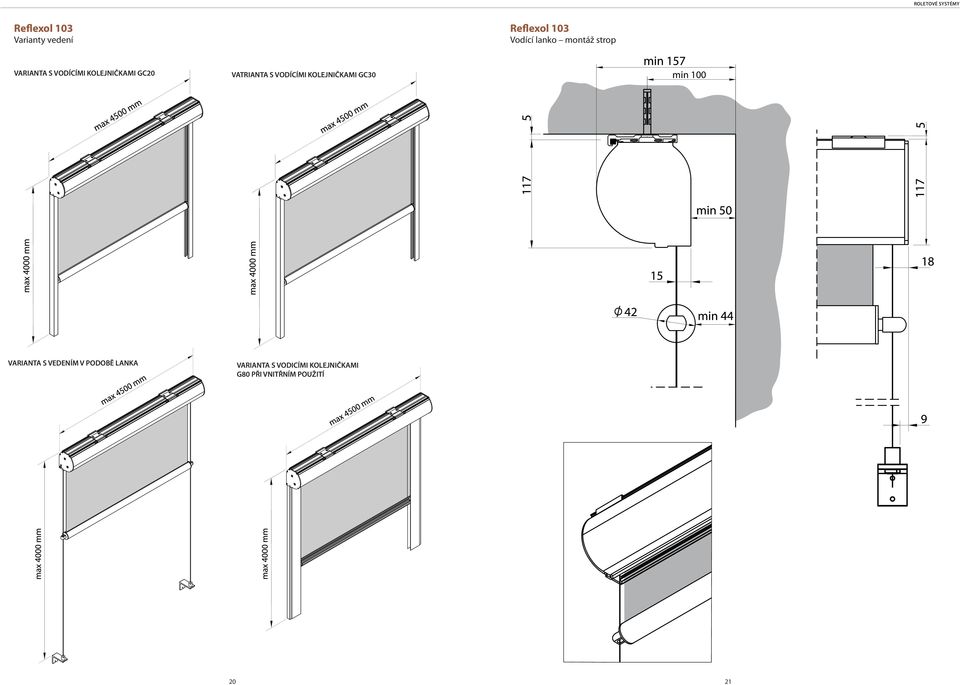

10 Reflexol 103 Varianty vedení Reflexol 103 Vodící lanko montáž strop VARIANTA S VODÍCÍMI KOLEJNIČKAMI GC20 VATRIANTA S VODÍCÍMI KOLEJNIČKAMI GC30 min 100 VARIANTA S VEDENÍM V PODOBĚ LANKA VARIANTA S VODICÍMI KOLEJNIČKAMI G80 PŘI VNITŘNÍM POUŽITÍ 20 21

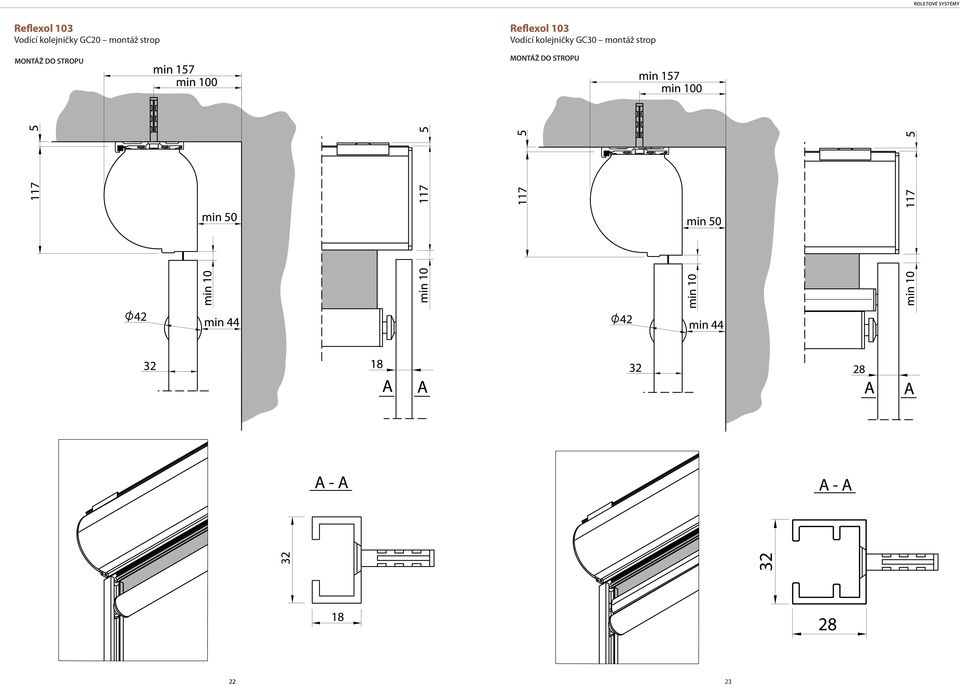

11 Reflexol 103 Vodící kolejničky GC20 montáž strop MONTÁŽ DO STROPU Reflexol 103 Vodící kolejničky GC30 montáž strop MONTÁŽ DO STROPU 22 23

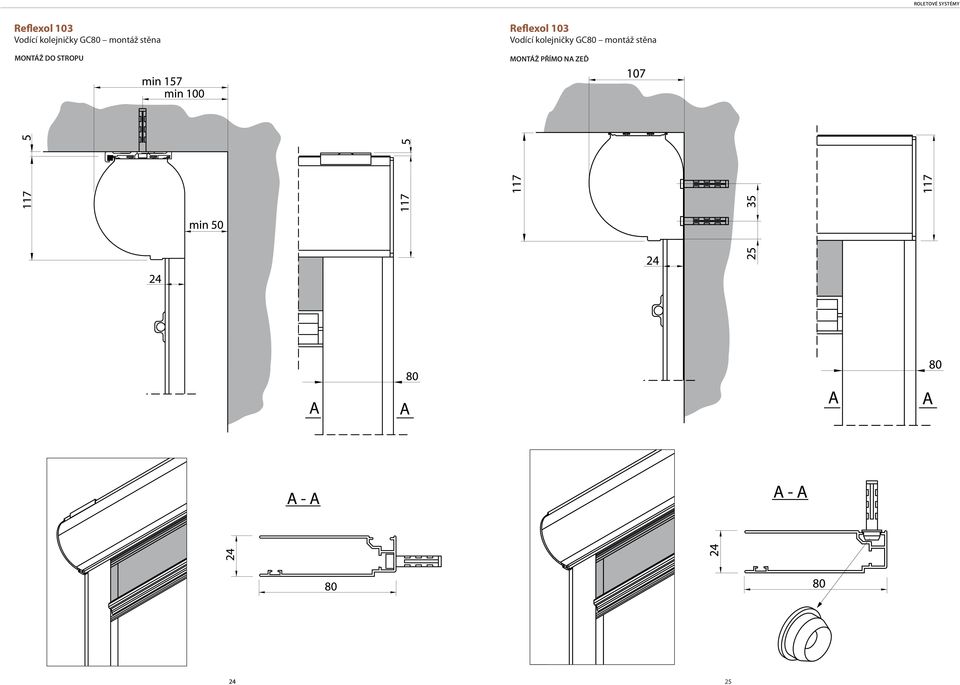

12 Reflexol 103 Vodící kolejničky GC80 montáž stěna MONTÁŽ DO STROPU Reflexol 103 Vodící kolejničky GC80 montáž stěna MONTÁŽ PŘÍMO NA ZEĎ 24 25

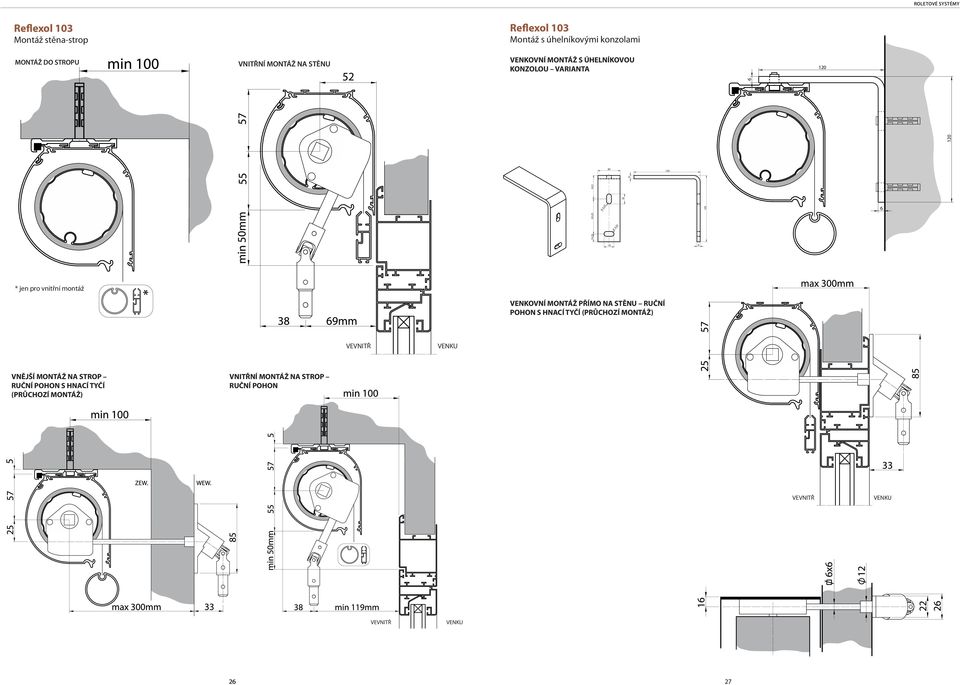

13 6 ROLETOVÉ SYSTÉMY Reflexol 103 Montáž stěna-strop Reflexol 103 Montáž s úhelníkovými konzolami MONTÁŽ DO STROPU VNITŘNÍ MONTÁŽ NA STĚNU VENKOVNÍ MONTÁŽ S ÚHELNÍKOVOU KONZOLOU VARIANTA ,25 63,25 42, R 4,25 R 4, * jen pro vnitřní montáž VENKOVNÍ MONTÁŽ PŘÍMO NA STĚNU RUČNÍ POHON S HNACÍ TYČÍ (PRŮCHOZÍ MONTÁŽ) VEVNITŘ VENKU VNĚJŠÍ MONTÁŽ NA STROP RUČNÍ POHON S HNACÍ TYČÍ (PRŮCHOZÍ MONTÁŽ) VNITŘNÍ MONTÁŽ NA STROP RUČNÍ POHON VEVNITŘ VENKU VEVNITŘ VENKU 26 27

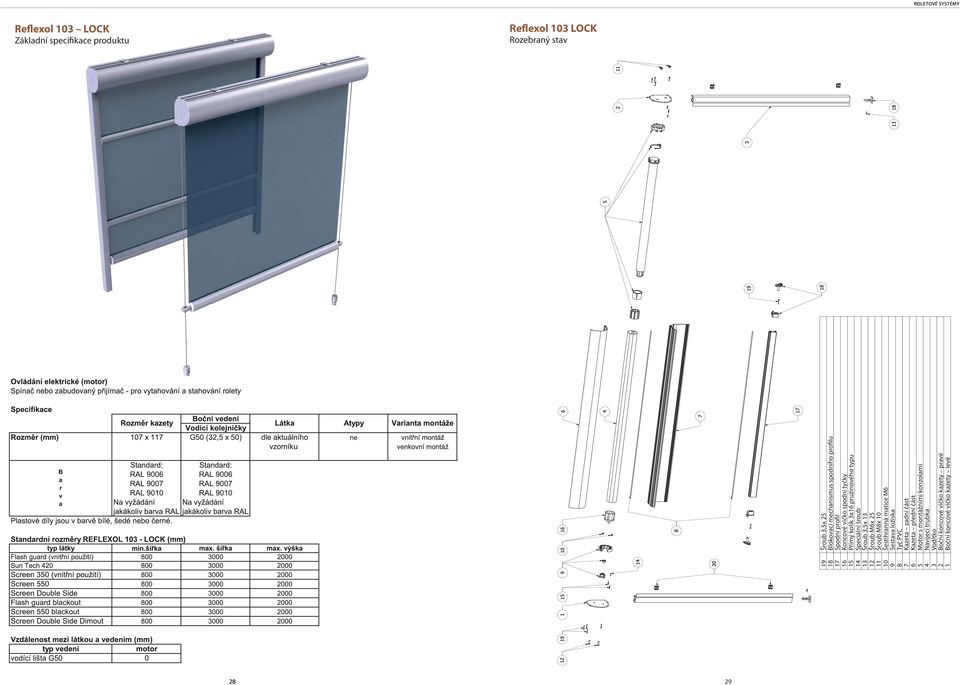

14 Reflexol 103 LOCK Základní specifikace produktu Reflexol 103 LOCK Rozebraný stav 19 Šroub 3,5x Blokovací mechanismus spodního profilu 17 Spodní profil 16 Koncové víčko spodní tyčky 15 Přímý kolík 3x16 pružinového typu 14 Speciální šroub 13 Šroub 3,5x Šroub M6x Šroub M8x Šestihranná matice M6 9 Sestava ložiska 8 Tyč PVC 7 Kazeta zadní část 6 Kazeta přední část 5 Motor s montážními konzolami 4 Navíjecí trubka 3 Vodítko 2 Boční koncové víčko kazety pravé 1 Boční koncové víčko kazety levé 28 29

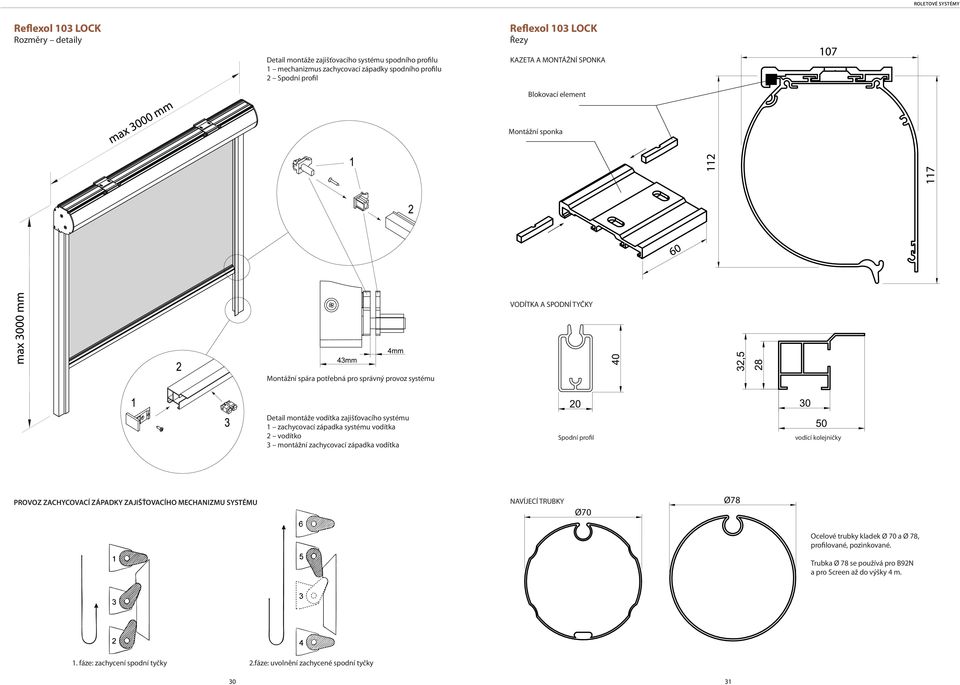

15 Reflexol 103 LOCK Rozměry detaily Reflexol 103 LOCK Řezy Detail montáže zajišťovacího systému spodního profilu 1 mechanizmus zachycovací západky spodního profilu 2 Spodní profil KAZETA A MONTÁŽNÍ SPONKA Blokovací element Montážní sponka VODÍTKA A SPODNÍ TYČKY Montážní spára potřebná pro správný provoz systému Detail montáže vodítka zajišťovacího systému 1 zachycovací západka systému vodítka 2 vodítko 3 montážní zachycovací západka vodítka Spodní profil vodící kolejničky PROVOZ ZACHYCOVACÍ ZÁPADKY ZAJIŠŤOVACÍHO MECHANIZMU SYSTÉMU NAVÍJECÍ TRUBKY Ø70 Ø78 Ocelové trubky kladek Ø 70 a Ø 78, profilované, pozinkované. Trubka Ø 78 se používá pro B92N a pro Screen až do výšky 4 m. 1. fáze: zachycení spodní tyčky 2.fáze: uvolnění zachycené spodní tyčky 30 31

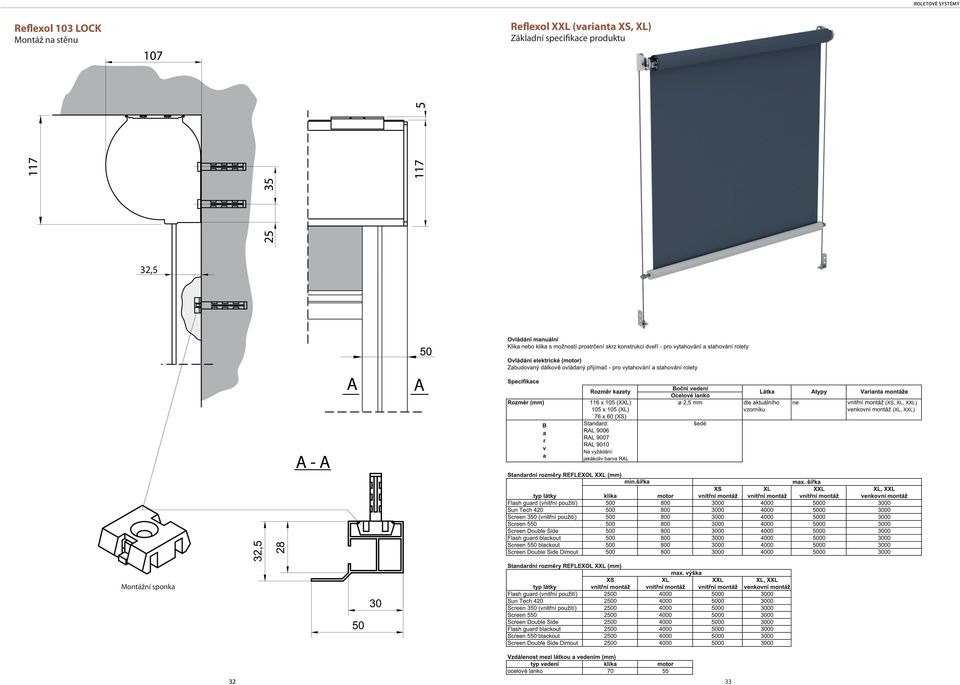

16 Reflexol 103 LOCK Montáž na stěnu Reflexol XXL (varianta XS, XL) Základní specifikace produktu 32,5 Montážní sponka 32 33

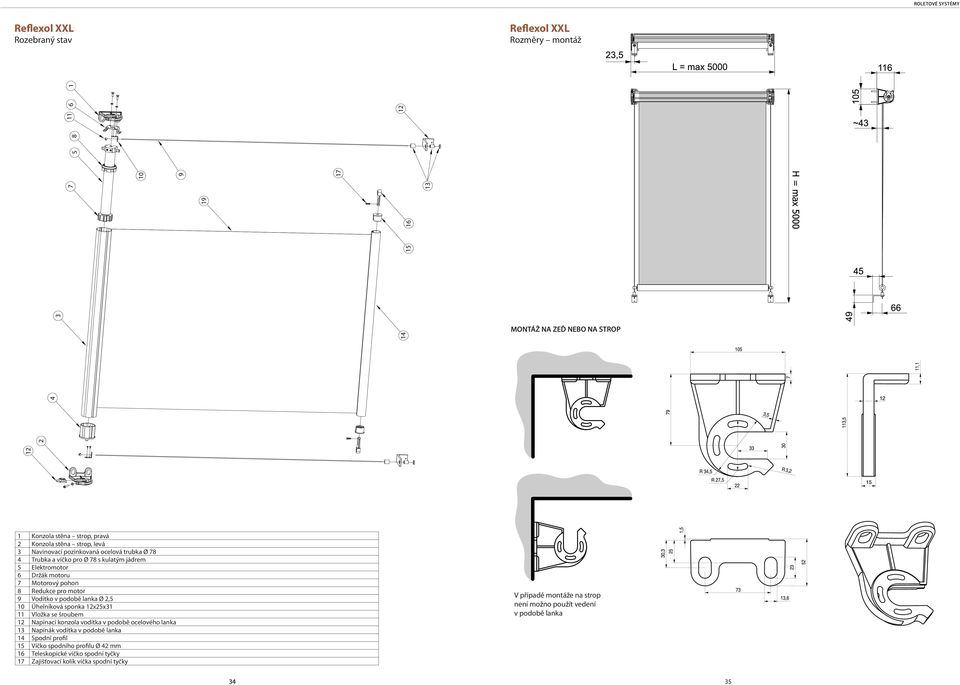

17 Reflexol XXL Rozebraný stav Reflexol XXL Rozměry montáž MONTÁŽ NA ZEĎ NEBO NA STROP 1 Konzola stěna strop, pravá 2 Konzola stěna strop, levá 3 Navinovací pozinkovaná ocelová trubka Ø 78 4 Trubka a víčko pro Ø 78 s kulatým jádrem 5 Elektromotor 6 Držák motoru 7 Motorový pohon 8 Redukce pro motor 9 Vodítko v podobě lanka Ø 2,5 10 Úhelníková sponka 12x25x31 11 Vložka se šroubem 12 Napínací konzola vodítka v podobě ocelového lanka 13 Napínák vodítka v podobě lanka 14 Spodní profil 15 Víčko spodního profilu Ø 42 mm 16 Teleskopické víčko spodní tyčky 17 Zajišťovací kolík víčka spodní tyčky V případě montáže na strop není možno použít vedení v podobě lanka 34 35

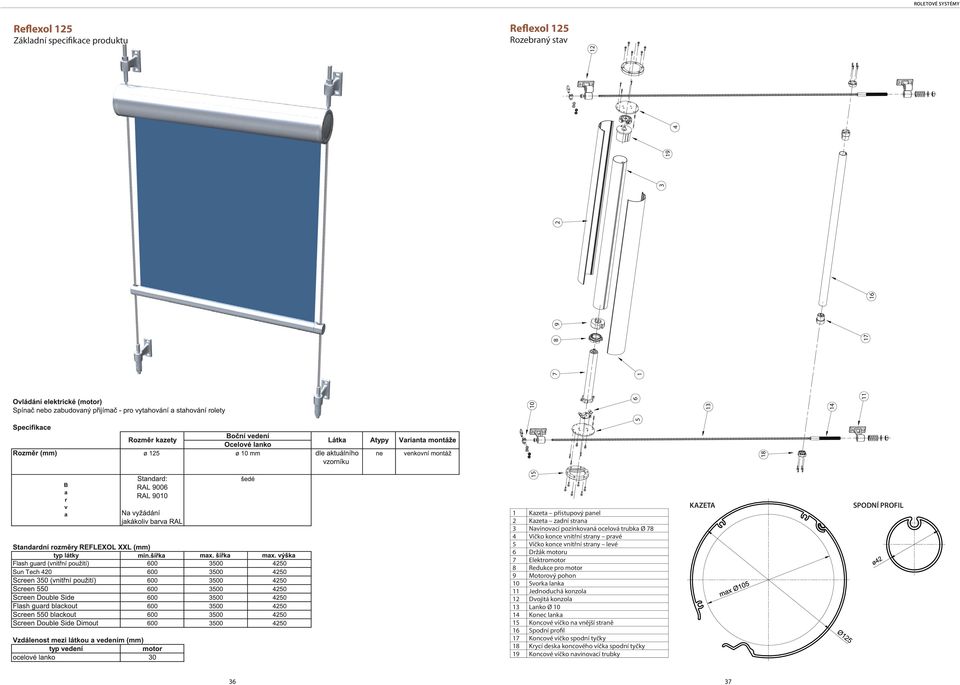

18 ROLETOVÉ SYSTÉMY Reflexol 125 Základní specifikace produktu Reflexol 125 Rozebraný stav Kazeta přístupový panel 2 Kazeta zadní strana 3 Navinovací pozinkovaná ocelová trubka Ø 78 4 Víčko konce vnitřní strany pravé 5 Víčko konce vnitřní strany levé 6 Držák motoru 7 Elektromotor 8 Redukce pro motor 9 Motorový pohon 10 Svorka lanka 11 Jednoduchá konzola 12 Dvojitá konzola 13 Lanko Ø Konec lanka 15 Koncové víčko na vnější straně 16 Spodní profil 17 Koncové víčko spodní tyčky 18 Krycí deska koncového víčka spodní tyčky 19 Koncové víčko navinovací trubky KAZETA SPODNÍ PROFIL 36 37

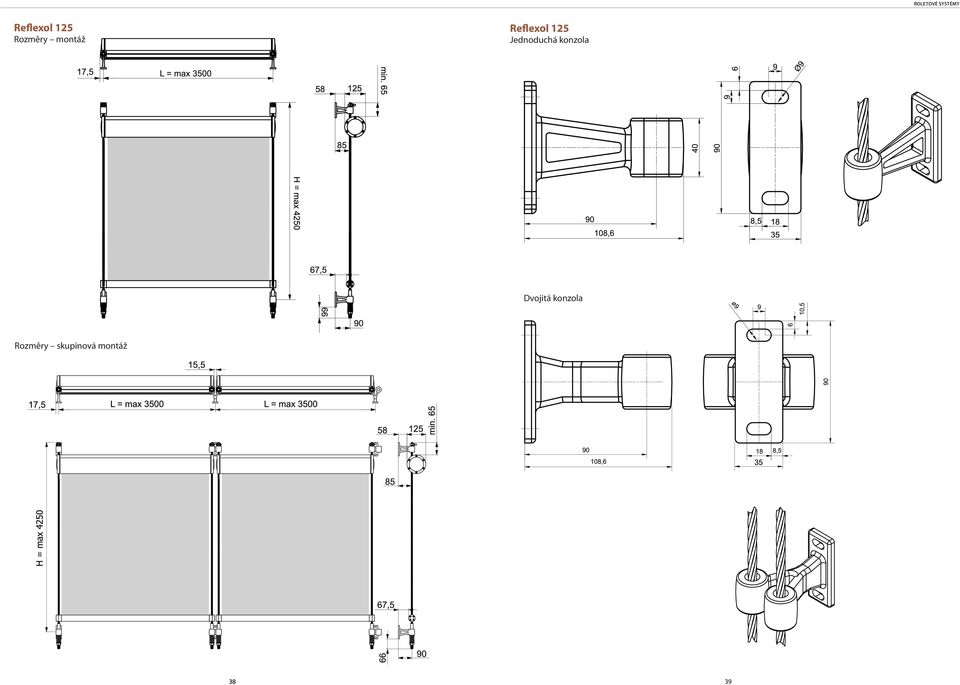

19 Reflexol 125 Rozměry montáž Reflexol 125 Jednoduchá konzola Dvojitá konzola Rozměry skupinová montáž 38 39

20 Veranda Základní specifikace produktu Veranda Rozebraný stav 24 vodítko 23 element k montáži pružiny 22 trubice pružiny 21 pružina napínacího systemu 20 krycí panel spodního profilu 19 spodní (přední) tyčka 18 pata vodítka 17 víčko konce vodítka 16 bok spodní tyčky 15 šroub M8 x otočné pouzdro na boku kazety 13 váleček na boku kazety 12 kluzný profil 11 kroužek k navíjení lanka 10 víčko na konci navíjecí trubky 9 víčko na bočním konci kazety L 8 víčko na bočním konci kazety P 7 držák motoru 6 elektromotor 5 navinovací trubka 4 bok kazety L 3 bok kazety P 2 kazeta 1 kazeta 42 43

21 Veranda Řezy Montážní rozměry Veranda Rozměry skupinová montáž KAZETA 206 min min=300 max= L = max 5000 min=140 max=500 L = max 4500 L = max 1500 L = max 4500 L = max Ø132max 37,5 37,5 10,5 188,5 60 min ČELNÍ TYČKA L = max 4500 L = min 1500 min=300 max= ,5 37,5 L = max JEDNODUCHÉ VODÍTKO min=140 max=

22 Veranda Montážní konzola Veranda 206 Základní specifikace produktu MONTÁŽNÍ KONZOLA PATA MONTÁŽNÍ KONZOLY ŠROUB MONTÁŽNÍ KONZOLY 18 TRUBKA 23,

23 Veranda 206 Rozebraný stav, řezy Veranda 206 Dvojitá s vodítky max = 3000 mm Dvojitá bez vodítek 1 kazeta, horní část 8 vodítko GC80 15 vyztužovací profil FG42 2 kazeta, spodní část 9 krycí úhelník 16 vyztužovací ocelový profil Ø4,5 3 kazeta, bok 10 profilovaná ocelová trubka Ø70 17 Spodní profil FG42 4 montážní konzola kazety 11 boční víčko z PVC s kulatým trnem 18 koncové víčko spodního profilu FG42 5 montážní sponka 12 ložisko navíjecí trubky 19 svorka pásky 6 motor s příslušenství 13 textilie 20 upevňovací páska 7 držák motoru 14 tuhá tyč z PVC 21 kartáček KAZETA NAVÍJECÍ TRUBKA max = 3000 mm Profilovaná ocelová pozinkovaná trubka Ø70 min min min 40 vodítko G80 Spodní profil FG42 vyztužovací profil FG42R 48 49

24 Veranda 206 Mono s vodítky Veranda Objednávkový formulář po et kus Mono bez vodítek 156 min 99 min max = 2300 mm max = 2300 mm min FAX: ISOTRA a.s. Bílovecká 2411/1, OPAVA TEL: Objednavatel : Obj.dne: VODÍCÍ A SPODNÍ LIŠTY.zakázky: PVS PVS Motor G80 SYSTÉM Termín dodání: objednavky@isotra.cz Objednávkový list - VERANDA BV BVS Dvojitá látka FG42 Tel.: I O: FTS 206 DI : Fax.: AXIS VERANDA SR nelze AXIS VERANDA S MOŽNOSTI ELEKTRICKÉHO OVLÁDÁNÍ STRANA METALIZACE NEBO SV TLEJŠÍ STRANA LÁTKY MONTÁŽ INTER. EXTER. P ímé ízení 1 pohonu VÝŠKA DRŽÁKU VERANDA, VERANDA S od 80 do 180, standard 100 mm vnit ní vn jší NEROZHODUJE Sb rnicové ízení Barva konstrukce vn jší strana NÁZEV LÁTKY RAL 9010 Možnosti centrálního ovládání KÓD LÁTKY RAL 9007 RAL 9006 Jiná: Rádiové ízení Dvojitý držák Ovládání L/P Po et kus VÝŠKA* mm ŠÍ KA* mm Pozi ce idla Dodací adresa: Faktura ní adresa: Poznámka: *celkový vn jší rozm r Pro veškeré obchodní vztahy platí ustanovení Všeobecných obchodních podmínek fa. ISOTRA a.s. v platném zn ní, pokud není stanoveno jinak. Platnost: od

25 ISOTRA a.s. Bílovecká 2411/1, Opava ISOTRA Partner Tel.: Fax: Vydání 09/ chrání vaše soukromí.
