1 PROTISLUNEČNÍZAŘ ÍZENÍ BOHEMIAFLEX CS REFERENCE KATALOG INTERIÉROVÉHO STÍNĚNÍ

2 JAPONSKÁ POSUVNÁ STĚNA INTERIÉROVÉ STÍNĚNÍ Interiérové designové stíněníje inspirováno Orientem. Umožňuje flexibilnístíněnírůznými variantami ovládání či střídáním různobarevných panelů ve vodících kolejnicích. Své použitínajde jak v soukromých, tak veřejných budovách. Při úplném roztažení panely tvoří souvislou stěnu a tak své využití tento výrobek najde také k předělenímístností. Japonská stěna se skládá z hliníkové vodícíkolejnice a látkových panelů. Vodícíkolejnice může mít 2, 3, 4 nebo 5 drážek v závislosti na šířce stěny. V každé drážce se pohybuje jeden nebo více nosičů panelů. Panely jsou v horní části připevněny pomocí suchého zipu na plastové vodící lišty zasunuté ve vodící kolejnici. Napnutí panelů zajišťujízátěžové lišty zasunuté do tunýlků ve spodníčásti panelů.

3 JAPONSKÁ POSUVNÁ STĚNA Typy kolejnic - ovládání ruční BAREVNÉ PROVEDENÍ Standardníprovedeníprofilů a komponentů v barvě RAL 9016 bílá. OVLÁDÁNÍ Stahovánía roztahovánípanelů lze provádět: 4 mechanicky tahem za látku 4 mechanicky pomocíprovázku 4 mechanicky pomocítyče 4 elektromotorem Panely lze stahovat do středu, od středu jako oponu nebo celkově na levou či pravou stranu. POTAH Roletové látky z kolekce Bohemiaflex. VÝROBNÍROZMĚRY Maximálnírozměr panelové stěny je šířka mm x výška mm. Maximálníváha jednoho panelu je 1,5 kg. Doporučená šířka jednoho panelu je 600 až 800 mm. Typy kolejnic - ovládání elektromotorem MOŽNOSTI ZA PŘ ÍPLATEK 4 technické tkaniny s polyesterovými nebo skleněnými vlákny 4 ovládáníjiné než tahem za látku 4 elektromotory 4 ovladače a vypínače POZNÁMKA Mechanické části posuvné stěny jsou bezúdržbové. Tkaniny se čistí dle typu použitého materiálu.

4 GARDEN STÍNĚNÍ ZIMNÍCH ZAHRAD Interiérové podvěsné zařízenígarden je určeno pro stíněnízimních zahrad a dalších prosklených ploch. Své použitínajde jak v soukromých, tak veřejných budovách a všude tam, kde je potřeba chránit interiér před přímým slunečním zářením pronikajícím velkými prosklenými plochami. Markýza se skládá z celohliníkové konstrukce, ve které je pomocísystému hliníkových profilů, řemene a trnů upevněna látka do vodících kolejnic a shrnována na jednu stranu. Sklon je možné nastavit od 0 do 90.

5 GARDEN STÍNĚNÍ ZIMNÍCH ZAHRAD BAREVNÉ PROVEDENÍ Standardníprovedeníprofilů a komponentů v barvě RAL 9016 bílá. OVLÁDÁNÍ Navíjenípotahu lze provádět: 4 mechanicky pomocípřevodovky klikou (do výšky stropu mm) 4 mechanicky pomocířetízku (do výšky stropu mm) 4 elektromotorem Ovládání klikou (sklon od 0 do 30 ) POTAH Roletové látky z kolekce Bohemiaflex. VÝROBNÍROZMĚRY Maximálnírozměry podvěsu jsou při mechanickém ovládání: 4 šířka mm x délka mm. Maximálnírozměry podvěsu jsou při motorizovaném ovládání: 4 šířka mm x délka mm. Ovládání řetízkem (sklon od 0 do 30 ) Ovládání motorem (sklon od 0 do 90 ) MOŽNOSTI ZA PŘÍPLATEK 4 technické tkaniny s polyesterovými nebo skleněnými vlákny 4 ovládáníklikou 4 elektromotory 4 ovladače a vypínače 4 obloukové systémy POZNÁMKA Maximálně 3 moduly lze ovládat jedním elektromotorem. V tomto případě je maximálníšířka mm a délka mm. Zařízeníve tvaru oblouku nelze ovládat řetízkem. Možnost uchycení kolejnice pro Garden 431 a do ostění - na ostění - na ostění (dvoumodul) Kolejnice pro Garden 431 Kolejnice pro Garden 451 Kolejnice pro Garden , ,7 33,3

6 BOHEMIASCREEN INT ZATEMŇUJÍCÍ ROLETA Roleta Bohemiascreen je určena k zatemněnímístnostíveřejných budov jako jsou školy, nemocnice, knihovny, přednáškové sály nebo laboratoře. Roletu tvořícelohliníková konstrukce. Válec je uložený mezi dvěma bočnicemi a je zakrytován dvoudílným krytem. Kazeta (95 x 95 mm) může být hranatá, zkosená nebo zkosená s lištou. Spodnízátěžový profil je veden v hliníkových vodících kolejnicích. Montáž je možné provádět jak na ostění, tak i do ostěnía na okennírám.

7 BOHEMIASCREEN INT ZATEMŇUJÍCÍ ROLETA TVARY KAZET zkosená zkosená s lištou hranatá BAREVNÉ PROVEDENÍ Standardní provedení konstrukce v barvě RAL 9010 bílá, RAL 8019 hnědá, RAL 9001 krémová a RAL 7035 šedá. OVLÁDÁNÍ Navíjenípotahu lze provádět: 4 mechanicky pomocípřevodovky a kliky (elox) s kloubem 90 (niklová ocel) 4 elektromotorem POTAH Roletová látka black-out - 100% polyester se zatemňujícím PVC zátěrem. VÝROBNÍROZMĚRY Maximálnírozměr rolety je: šířka mm x výška mm. 2 Maximálníplocha potahu je 6 m. MOŽNOSTI ZA PŘÍPLATEK 4 elektromotory 4 automatické řídícíjednotky, ovladače a vypínače Zatemňující kolejnice POZNÁMKA Po dohodě je možné objednat bez příplatku libovolnou barvu RAL. Od výšky mm je nutná výztuha. Pro 100% zatemněnídoporučujeme montáž na ostění. Bohemiascreen s kazetou 95 x 95 mm

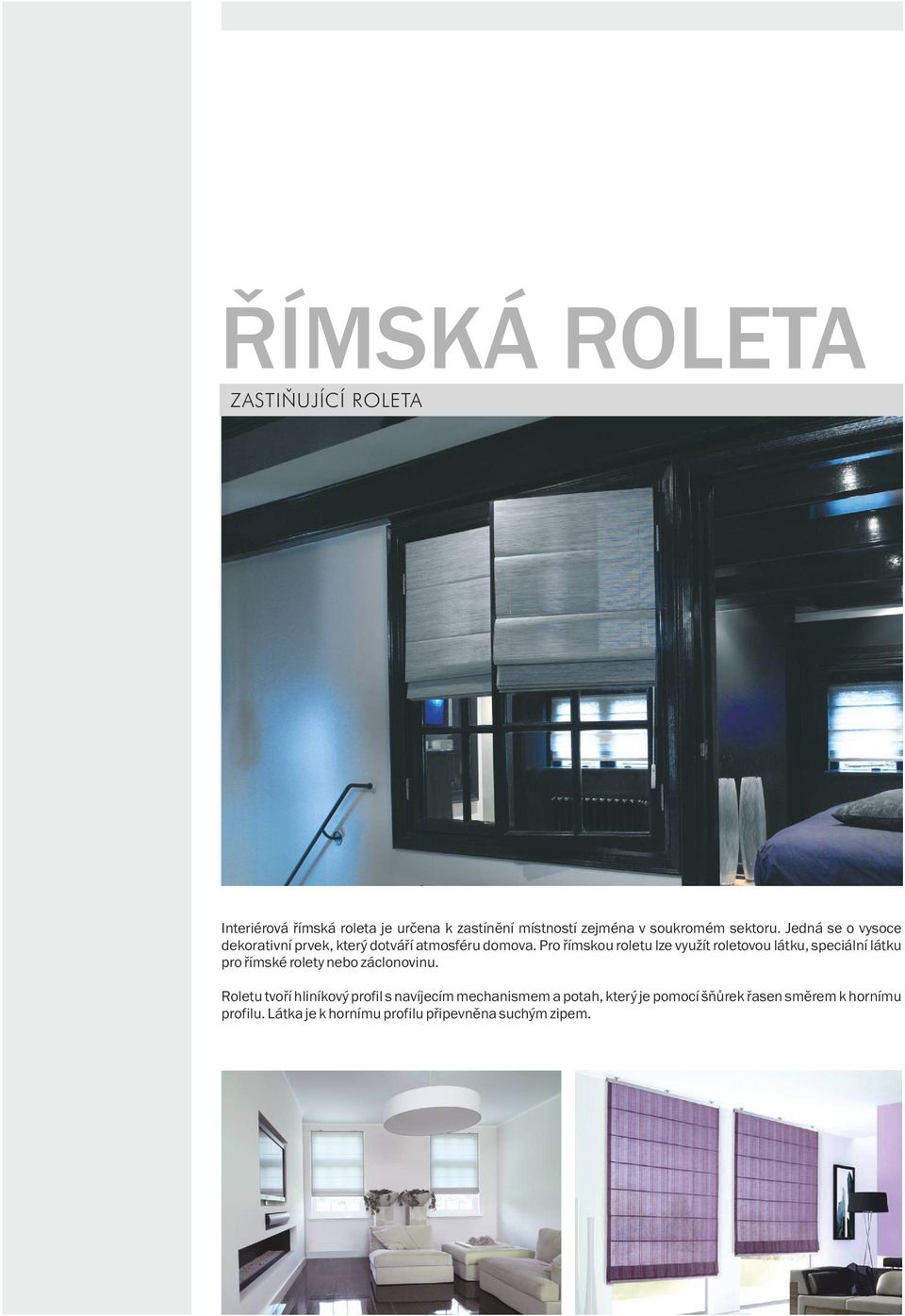

8 ŘÍMSKÁ ROLETA ZASTIŇUJÍCÍ ROLETA Interiérová římská roleta je určena k zastíněnímístnostízejména v soukromém sektoru. Jedná se o vysoce dekorativníprvek, který dotváříatmosféru domova. Pro římskou roletu lze využít roletovou látku, speciálnílátku pro římské rolety nebo záclonovinu. Roletu tvoříhliníkový profil s navíjecím mechanismem a potah, který je pomocíšňůrek řasen směrem k hornímu profilu. Látka je k hornímu profilu připevněna suchým zipem.

9 ŘÍMSKÁ ROLETA ZASTIŇUJÍCÍ ROLETA BAREVNÉ PROVEDENÍ Standardníprovedeníkonstrukce v barvě RAL 9010 bílá. OVLÁDÁNÍ Navíjenípotahu lze provádět mechanicky pomocířetízku. POTAH Látky z kolekce Bohemiaflex. VÝROBNÍROZMĚRY Maximálnírozměr rolety je: šířka mm x výška mm. Schéma římské rolety Horní profil římské rolety. Detail uchycení látky na profil rolety.

10 PRESTIGE OKENNÍ ROLETA Interiérová roleta Prestige je nepostradatelným funkčním a dekorativním prvkem pro zastíněníplastových, hliníkových a dřevěných oken. Dotvářívzhled interiérů nejen obytných, ale také veřejných prostor. Roletu je možné zastavit v jakékoliv poloze a tak regulovat míru zastíněníči zatemnění. Roletu je možné instalovat na okenníkřídla.

11 PRESTIGE OKENNÍ ROLETA BAREVNÉ PROVEDENÍ Standardníprovedeníprofilů a komponentů v barvě RAL 9010 bílá. OVLÁDÁNÍ Navíjení potahu lze provádět mechanicky pomocí řetízkového mechanismu. POTAH Roletové látky z kolekce Bohemiaflex. VÝROBNÍROZMĚRY Maximálnírozměr rolety je šířka mm x výška mm. 2 Maximálnízastíněná plocha je 2,5 m. Detail kazety MOŽNOSTI ZA PŘÍPLATEK Profily a komponenty v odstínech RAL 9006 šedo-stříbrná, RAL 1015 slonová kost, RAL 1002 pískově žlutá, RAL 8004 měděná hnědá a 8014 sépiová hnědá. POZNÁMKA Atypické rozměry rolet je třeba konzultovat s výrobcem. Pro otevření oken na 90 musí být vzdálenost mezi rámem okenního křídla a špaletou minimálně 40 mm. Šířka a výška rolety se měřívždy od vnějších hran zasklívacích lišt. Detail kazety a ovládacího mechanismu

12 ŘETÍZKOVÉ A PRUŽINOVÉ ROLETY Rolety jsou tradičním stínicím zařízením. Dotvářejívzhled interiérů nejen obytných, ale také veřejných prostor. Pružinovou roletu tvoříduralový samotoč, univerzálnínebo bočníkonzoly a dřevěná zátěžová lišta. Pružinová roleta je k dostánítaké ve verzi pro střešníokna. Řetízkovou roletu tvoříduralový samotoč, univerzálníplastové konzoly, ovládacímechanismus, ovládacířetízek a hliníková zátěžová lišta. Oba typy rolet je možné zastavit v jakékoliv poloze a tak regulovat míru zastíněníči zatemnění. Oba typy rolet je možné instalovat mezi křídla oken, před okna nebo do ostění.

13 ROLETY ŘETÍZKOVÉ ROLETY BAREVNÉ PROVEDENÍ Standardníprovedeníplastových komponentů v barvě RAL 9010 bílá. OVLÁDÁNÍ Navíjenípotahu lze provádět mechanicky pomocí: 4 pružinového mechanismu 4 řetízkového mechanismu Detail konzoly POTAH Roletové látky z kolekce Bohemiaflex. VÝROBNÍROZMĚRY Ř etízkové rolety Duralový samotoč Ć 25 mm 4 šíře max mm Duralový samotoč Ć 28 mm 4 šíře max mm Duralový samotoč Ć 42 mm 4 šíře max mm Pružinové rolety Duralový samotoč Ć 25 mm 2 4 šíře max mm (max. plocha 3,96 m ) Duralový samotoč Ć 28 mm 2 4 šíře max mm (max. plocha 4,62 m ) Duralový samotoč Ć 42 mm 2 4 šíře max mm (max. plocha 5,5 m ) MOŽNOSTI ZA PŘÍPLATEK 4 jiné typy zátěžových lišt pružinových rolet 4 pomocná pružina pro většírozměry řetízkových rolet Zátěžové lišty pro řetízkové rolety TYPY UKONČENÍPRUŽINOVÝCH ROLET PRUŽINOVÉ ROLETY POZNÁMKA Pružinová roleta pro střešní okna je konstrukčně shodná s běžnou pružinovou roletou, avšak pružina rolety je na rozdíl od klasické rolety ve stálém tahu. Montuje se do aretačních háčků pomocízátěžové lišty. Detail celoplastové konzoly Příslušenství Univerzální konzoly Boční konzoly Aretační háček

14 PRIMA OKENNÍ ROLETA Roleta Prima je určena k zastíněnímístnostís plastovými a Euro okny. Vyznačuje se jednoduchou montáží a vysokou funkčností. Roleta Prima se skládá ze samotoče, univerzálních konzol, ovládacího mechanismu, řetízku, potahu a spodního zátěžového profilu, který může být přiznaný (hliníkový) nebo nepřiznaný (magnetický). Montáž se provádí přímo na okenníkřídla bez vrtání.

15 PRIMA OKENNÍ ROLETA BAREVNÉ PROVEDENÍ Standardní provedení konstrukce v barvě RAL 9010 bílá a RAL 8014 hnědá. OVLÁDÁNÍ Navíjenípotahu se provádímechanicky pomocířetízku. Detail ovládacího mechanismu POTAH Roletové látky z kolekce Bohemiaflex. VÝROBNÍROZMĚRY Maximálnírozměr rolety je: šířka mm x výška mm. Maximální 2 zastíněná plocha činí1,54 m. POZNÁMKA Před přilepením držáků a magnetu je třeba rám řádně očistit lihem. Rozměry mimo stanovený limit je nutné konzultovat s výrobcem. Pro zjištěnívýrobních rozměrů se měřískutečná šířka a výška rolety. Detail držáků a magnetu

16 ROLETA PRO STŘEŠNÍ OKNA OKENNÍ ROLETA Interiérová roleta pro střešníokna je nepostradatelným funkčním a dekorativním prvkem pro stíněnístřešních oken, kterými proniká nežádoucíslunečnízáření. Dotvářívzhled interiérů nejen obytných, ale také veřejných prostor. Roletu lze zastavit v jakékoliv poloze a tak regulovat míru zastíněníči zatemnění. Roletu je možné instalovat na okenníkřídla.

17 ROLETA PRO STŘEŠNÍ OKNA POSTUP MONTÁŽE ROLETY BAREVNÉ PROVEDENÍ Standardníprovedeníprofilů eloxovaný hliník; komponenty v barvě RAL 9006 šedo-stříbrná. OVLÁDÁNÍ Navíjení potahu lze provádět mechanicky pomocí pružinového mechanismu. K rámu okna přišroubujeme klip, POTAH Roletové látky z kolekce Bohemiaflex. VÝROBNÍROZMĚRY Maximálnírozměr rolety je: šířka mm x výška mm. přiložíme kazetu... POZNÁMKA Správné zaměřeníje třeba provést podle níže uvedeného obrázku. Měření se provádína vnějšístraně rámu, nikoliv u skleněné plochy. Minimální hloubka pro montáž je 40 mm.... a zacvakneme do klipu. Přiložíme postranní lišty. Vložíme vodicí lanko správné měření na horní straně rámu špatné měření rámu u skla a připevníme šrouby.
