Pohon pro ESBE-klapky do DN50

Transkript

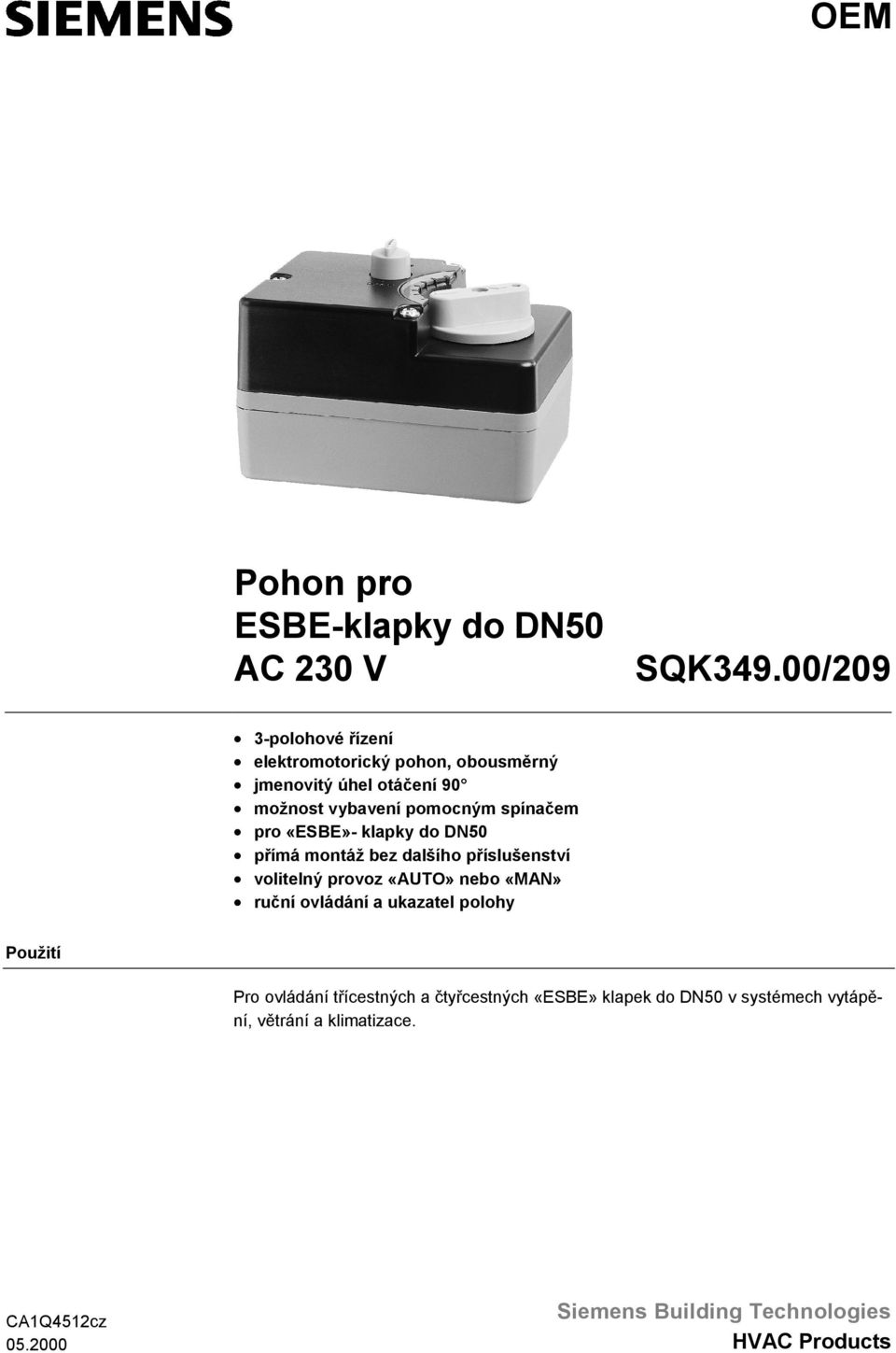

1 OEM Pohon pro ESBE-klapky do D50 AC 230 V SQK349.00/209 3-polohové řízení elektromotorický pohon, obousměrný jmenovitý úhel otáčení 90 možnost vybavení pomocným spínačem pro «ESBE»- klapky do D50 přímá montáž bez dalšího příslušenství volitelný provoz nebo «MA» ruční ovládání a ukazatel polohy Použití Pro ovládání třícestných a čtyřcestných «ESBE» klapek do D50 v systémech vytápění, větrání a klimatizace HVAC Products

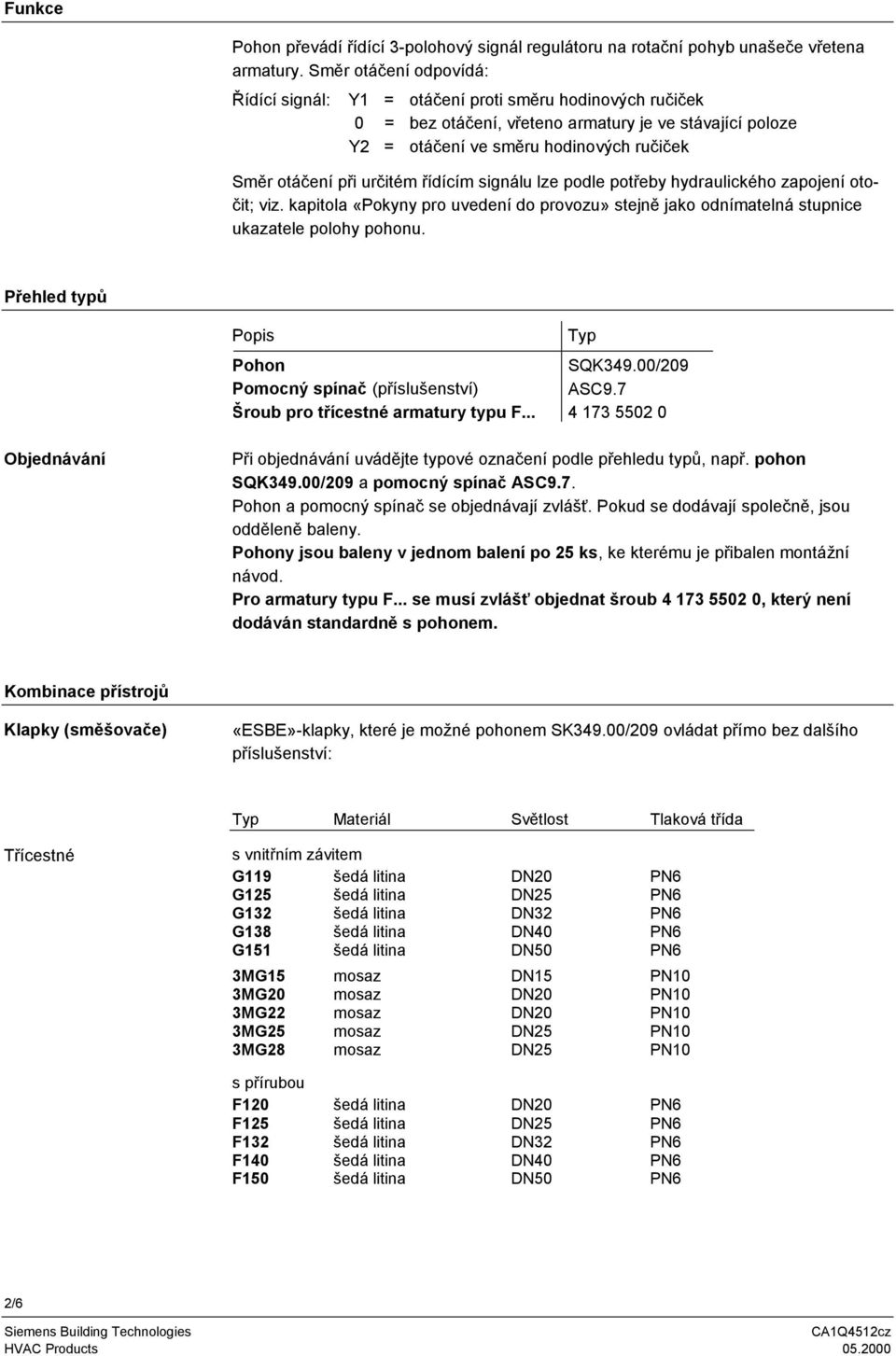

2 Funkce Pohon převádí řídící 3-polohový signál regulátoru na rotační pohyb unašeče vřetena armatury. Směr otáčení odpovídá: Řídící signál: Y1 = otáčení proti směru hodinových ručiček 0 = bez otáčení, vřeteno armatury je ve stávající poloze Y2 = otáčení ve směru hodinových ručiček Směr otáčení při určitém řídícím signálu lze podle potřeby hydraulického zapojení otočit; viz. kapitola «Pokyny pro uvedení do provozu» stejně jako odnímatelná stupnice ukazatele polohy pohonu. Přehled typů Popis Typ Pohon SQK349.00/209 Pomocný spínač (příslušenství) ASC9.7 Šroub pro třícestné armatury typu F Objednávání Při objednávání uvádějte typové označení podle přehledu typů, např. pohon SQK349.00/209 a pomocný spínač ASC9.7. Pohon a pomocný spínač se objednávají zvlášť. Pokud se dodávají společně, jsou odděleně baleny. Pohony jsou baleny v jednom balení po 25 ks, ke kterému je přibalen montážní návod. Pro armatury typu F... se musí zvlášť objednat šroub , který není dodáván standardně s pohonem. Kombinace přístrojů Klapky (směšovače) «ESBE»-klapky, které je možné pohonem SK349.00/209 ovládat přímo bez dalšího příslušenství: Typ Materiál Světlost Tlaková třída Třícestné s vnitřním závitem G119 šedá litina D20 P6 G125 šedá litina D25 P6 G132 šedá litina D32 P6 G138 šedá litina D40 P6 G151 šedá litina D50 P6 3MG15 mosaz D15 P10 3MG20 mosaz D20 P10 3MG22 mosaz D20 P10 3MG25 mosaz D25 P10 3MG28 mosaz D25 P10 s přírubou F120 šedá litina D20 P6 F125 šedá litina D25 P6 F132 šedá litina D32 P6 F140 šedá litina D40 P6 F150 šedá litina D50 P6 2/6

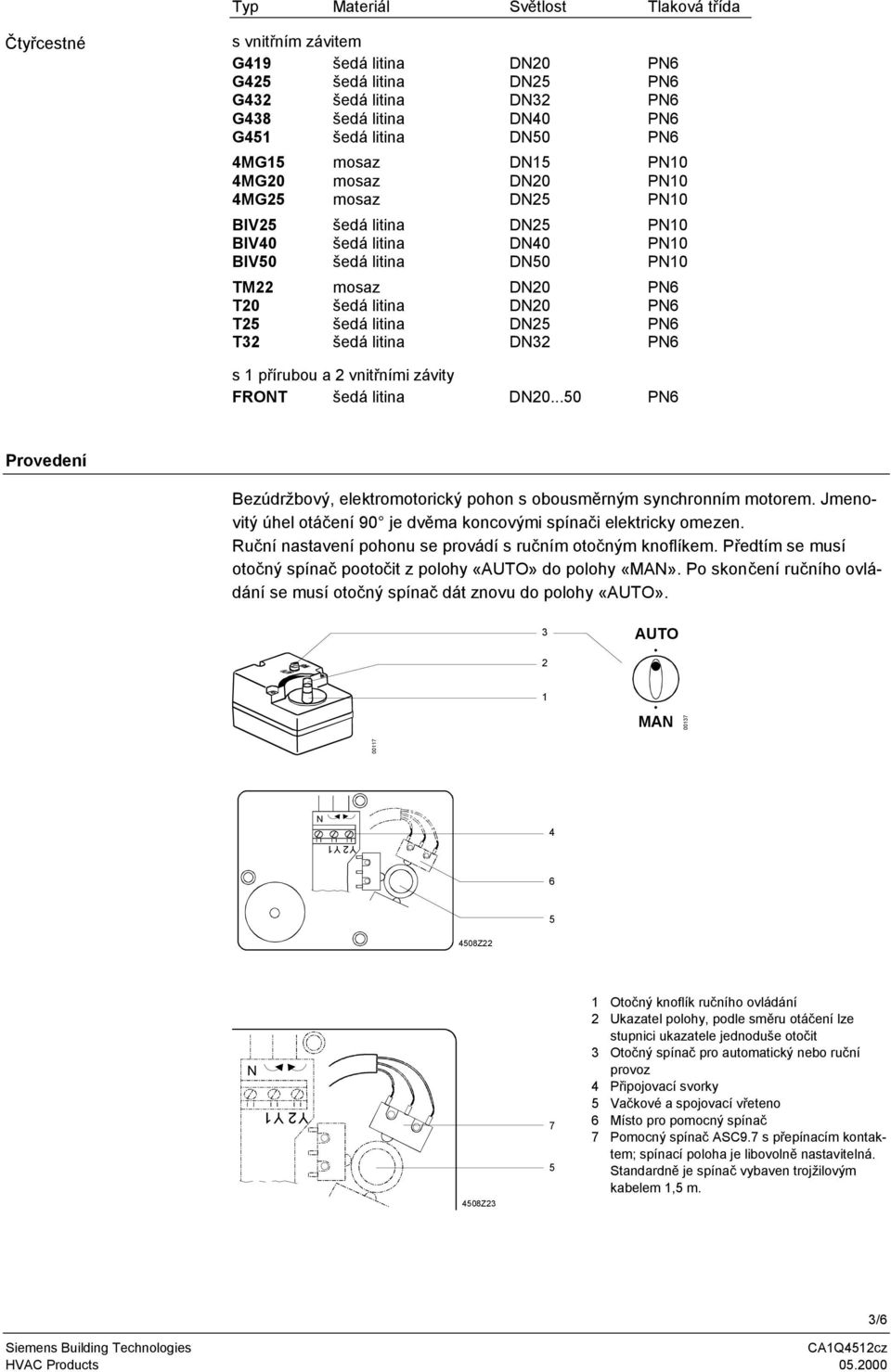

3 Typ Materiál Světlost Tlaková třída Čtyřcestné s vnitřním závitem G419 šedá litina D20 P6 G425 šedá litina D25 P6 G432 šedá litina D32 P6 G438 šedá litina D40 P6 G451 šedá litina D50 P6 4MG15 mosaz D15 P10 4MG20 mosaz D20 P10 4MG25 mosaz D25 P10 BIV25 šedá litina D25 P10 BIV40 šedá litina D40 P10 BIV50 šedá litina D50 P10 TM22 mosaz D20 P6 T20 šedá litina D20 P6 T25 šedá litina D25 P6 T32 šedá litina D32 P6 s 1 přírubou a 2 vnitřními závity FROT šedá litina D P6 Provedení Bezúdržbový, elektromotorický pohon s obousměrným synchronním motorem. Jmenovitý úhel otáčení 90 je dvěma koncovými spínači elektricky omezen. Ruční nastavení pohonu se provádí s ručním otočným knoflíkem. Předtím se musí otočný spínač pootočit z polohy do polohy «MA». Po skončení ručního ovládání se musí otočný spínač dát znovu do polohy MA Y2 Y Z22 Y2 Y Otočný knoflík ručního ovládání 2 Ukazatel polohy, podle směru otáčení lze stupnici ukazatele jednoduše otočit 3 Otočný spínač pro automatický nebo ruční provoz 4 Připojovací svorky 5 Vačkové a spojovací vřeteno 6 Místo pro pomocný spínač 7 Pomocný spínač ASC9.7 s přepínacím kontaktem; spínací poloha je libovolně nastavitelná. Standardně je spínač vybaven trojžilovým kabelem 1,5 m. 4508Z23 3/6

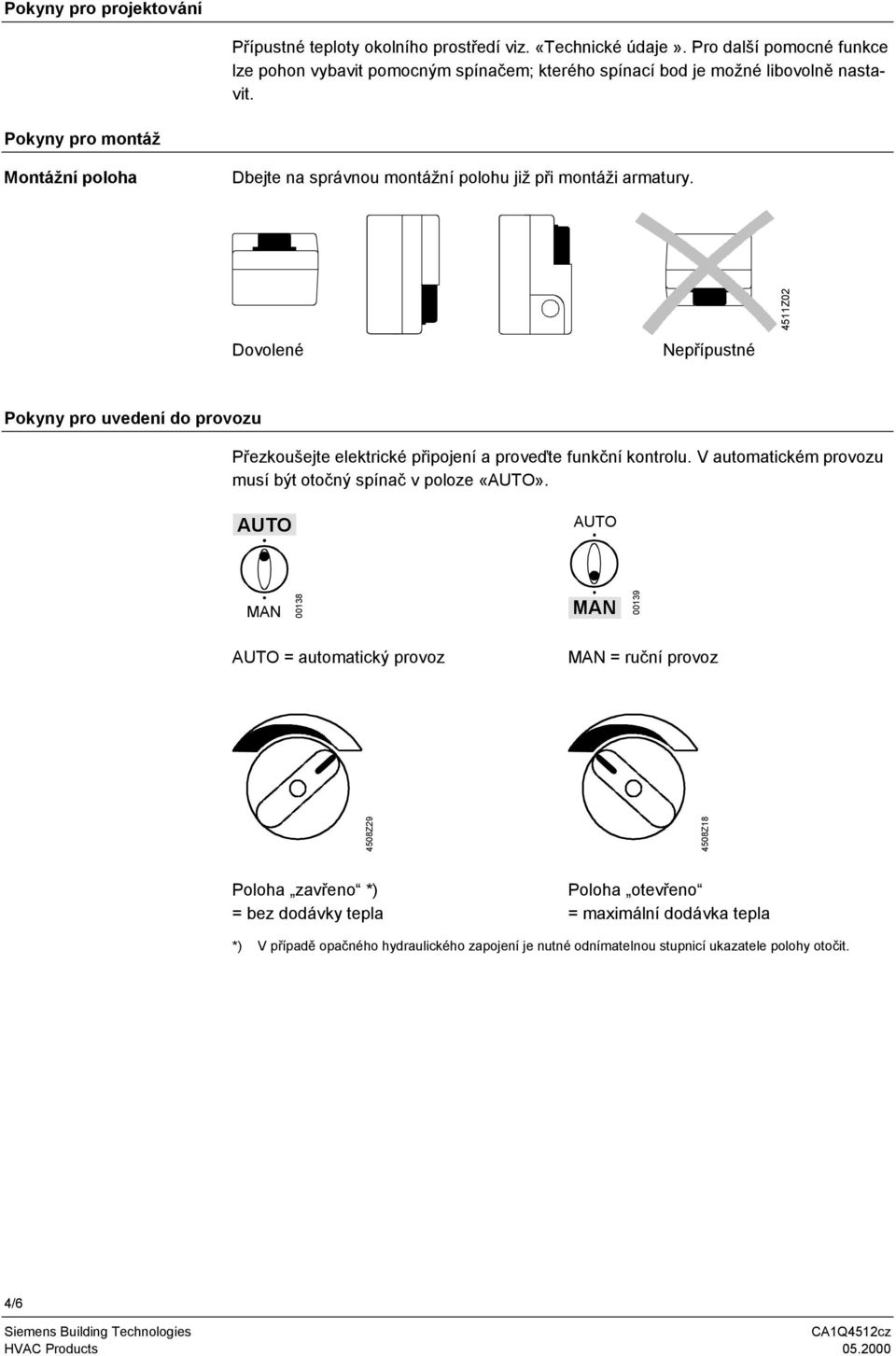

4 Pokyny pro projektování Přípustné teploty okolního prostředí viz. «Technické údaje». Pro další pomocné funkce lze pohon vybavit pomocným spínačem; kterého spínací bod je možné libovolně nastavit. Pokyny pro montáž Montážní poloha Dbejte na správnou montážní polohu již při montáži armatury. 4511Z02 Dovolené epřípustné Pokyny pro uvedení do provozu Přezkoušejte elektrické připojení a proveďte funkční kontrolu. V automatickém provozu musí být otočný spínač v poloze. MA MA = automatický provoz MA = ruční provoz 4508Z Z18 Poloha zavřeno *) = bez dodávky tepla Poloha otevřeno = maximální dodávka tepla *) V případě opačného hydraulického zapojení je nutné odnímatelnou stupnicí ukazatele polohy otočit. 4/6

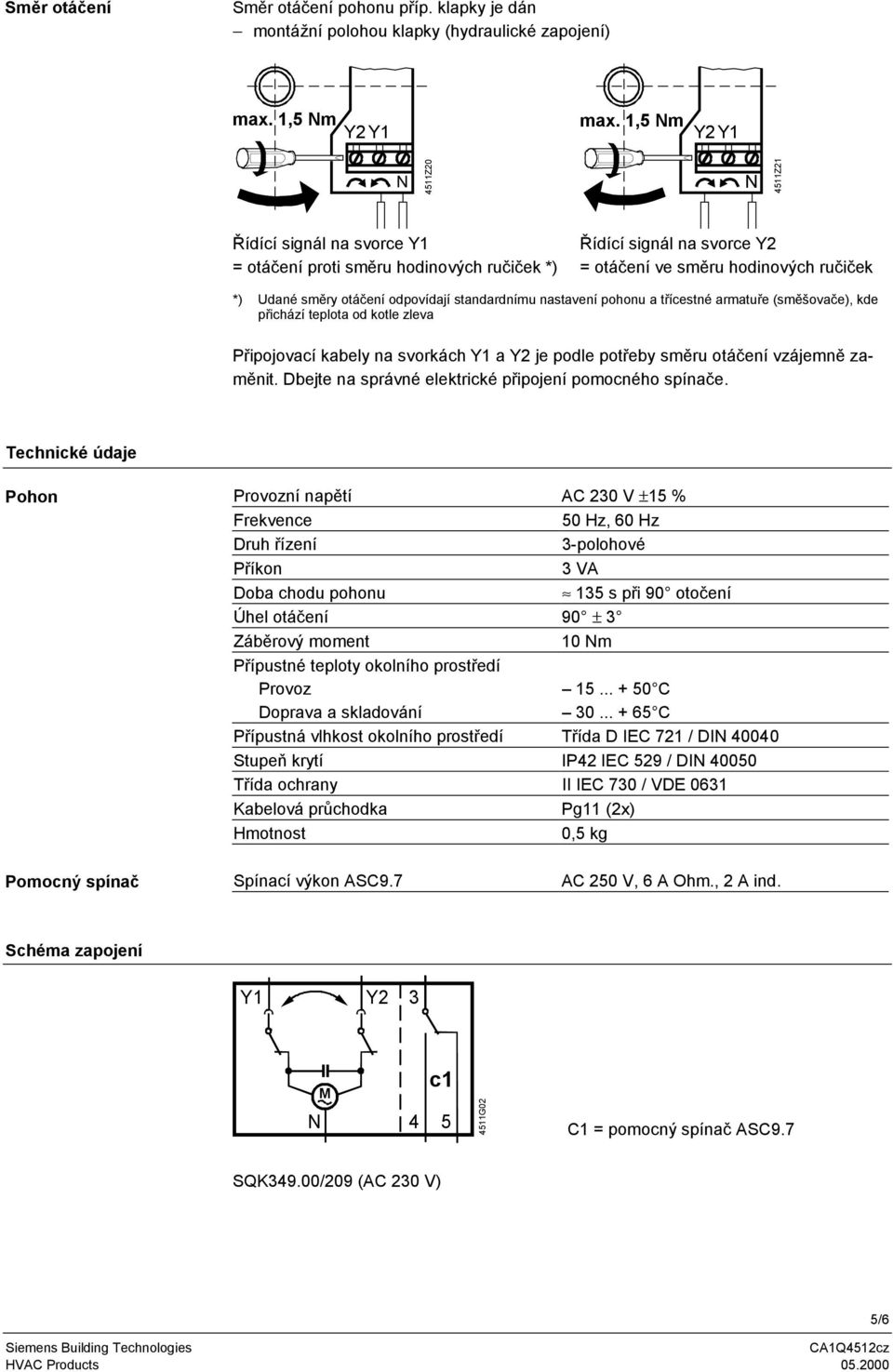

5 Směr otáčení Směr otáčení pohonu příp. klapky je dán montážní polohou klapky (hydraulické zapojení) max. 1,5 m Y2 Y1 max. 1,5 m Y2Y1 4511Z Z21 Řídící signál na svorce Y1 = otáčení proti směru hodinových ručiček *) Řídící signál na svorce Y2 = otáčení ve směru hodinových ručiček *) Udané směry otáčení odpovídají standardnímu nastavení pohonu a třícestné armatuře (směšovače), kde přichází teplota od kotle zleva Připojovací kabely na svorkách Y1 a Y2 je podle potřeby směru otáčení vzájemně zaměnit. Dbejte na správné elektrické připojení pomocného spínače. Technické údaje Pohon Provozní napětí AC 230 V ±15 % Frekvence 50 Hz, 60 Hz Druh řízení 3-polohové Příkon 3 VA Doba chodu pohonu 135 s při 90 otočení Úhel otáčení 90 ± 3 Záběrový moment 10 m Přípustné teploty okolního prostředí Provoz Doprava a skladování C C Přípustná vlhkost okolního prostředí Třída D IEC 721 / DI Stupeň krytí IP42 IEC 529 / DI Třída ochrany II IEC 730 / VDE 0631 Kabelová průchodka Pg11 (2x) Hmotnost 0,5 kg Pomocný spínač Spínací výkon ASC9.7 AC 250 V, 6 A Ohm., 2 A ind. Schéma zapojení Y1 Y2 3 M c G02 C1 = pomocný spínač ASC9.7 SQK349.00/209 (AC 230 V) 5/6

6 Rozměry Rozměry v mm ,5 Pg11 73,5 31 = > 100 mm 40,5 = > 200 mm MA 4508M03 Celková výška přístroje: = rozměr klapky + rozměr pohonu + minimální manipulační vzdálenost (montáž, připojení, obsluha, atd...). 6/ s.r.o. Změny vyhrazeny
