1 2. NM6 Informace o výrobku Klapkové pohony NM i

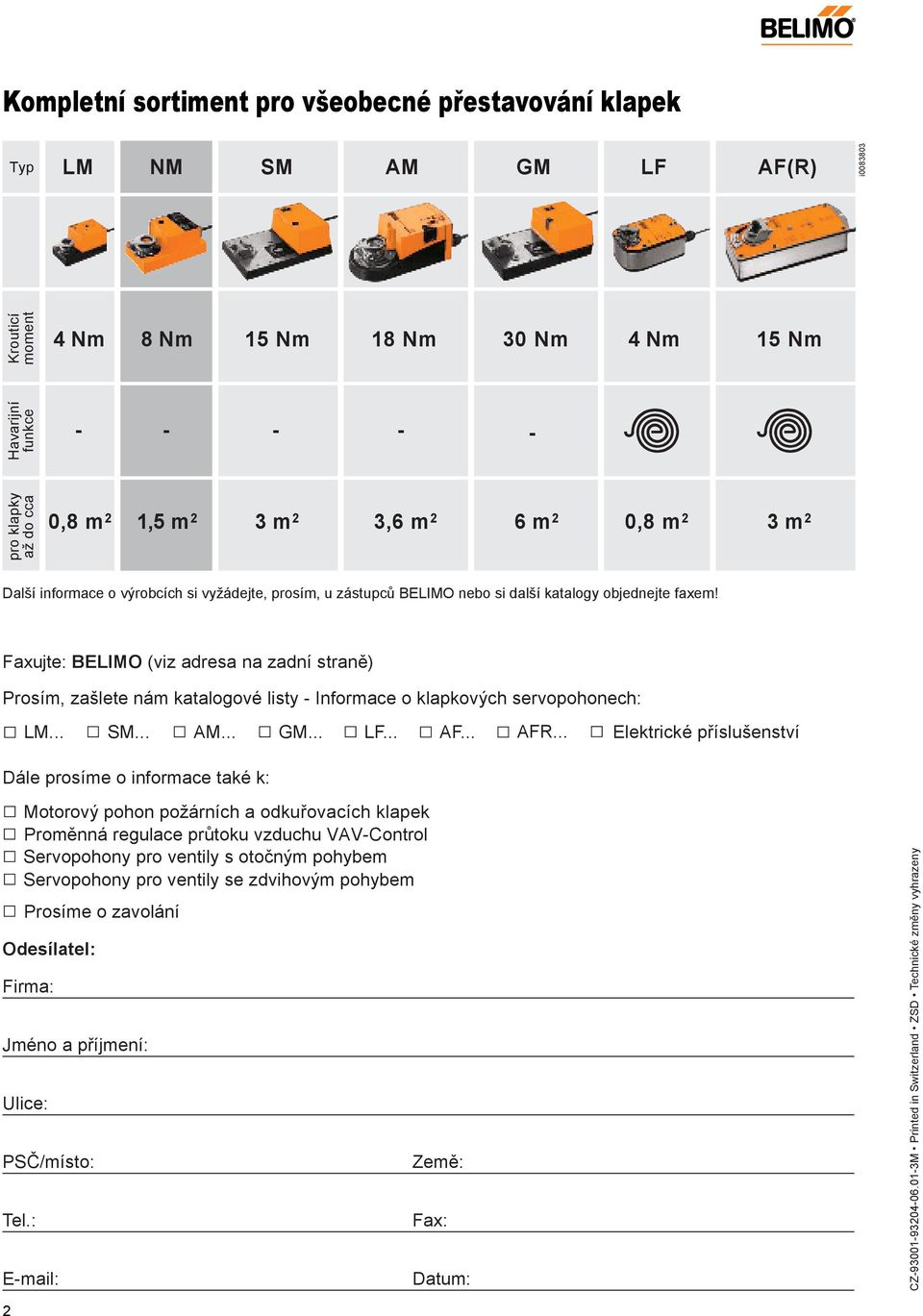

2 Kompletní sortiment pro všeobecné přestavování klapek yp LM NM SM AM GM LF AF(R) i Krouticí moment 4 Nm 8 Nm 1 Nm 18 Nm 30 Nm 4 Nm 1 Nm Havarijní funkce pro klapky až do cca 0,8 m 2 1, m 2 3 m 2 3,6 m 2 6 m 2 0,8 m 2 3 m 2 Další informace o výrobcích si vyžádejte, prosím, u zástupců BELIMO nebo si další katalogy objednejte faxem Faxujte: BELIMO (viz adresa na zadní straně) Prosím, zašlete nám katalogové listy Informace o klapkových servopohonech: LM... SM... AM... GM... LF... AF... AFR... Elektrické příslušenství Dále prosíme o informace také k: Motorový pohon požárních a odkuřovacích klapek Proměnná regulace průtoku vzduchu VAVControl Servopohony pro ventily s otočným pohybem Servopohony pro ventily se zdvihovým pohybem Prosíme o zavolání Odesílatel: Firma: Jméno a příjmení: Ulice: PSČ/místo: el.: Země: Fax: Datum: CZ M Printed in Switzerland ZSD echnické změny vyhrazeny 2

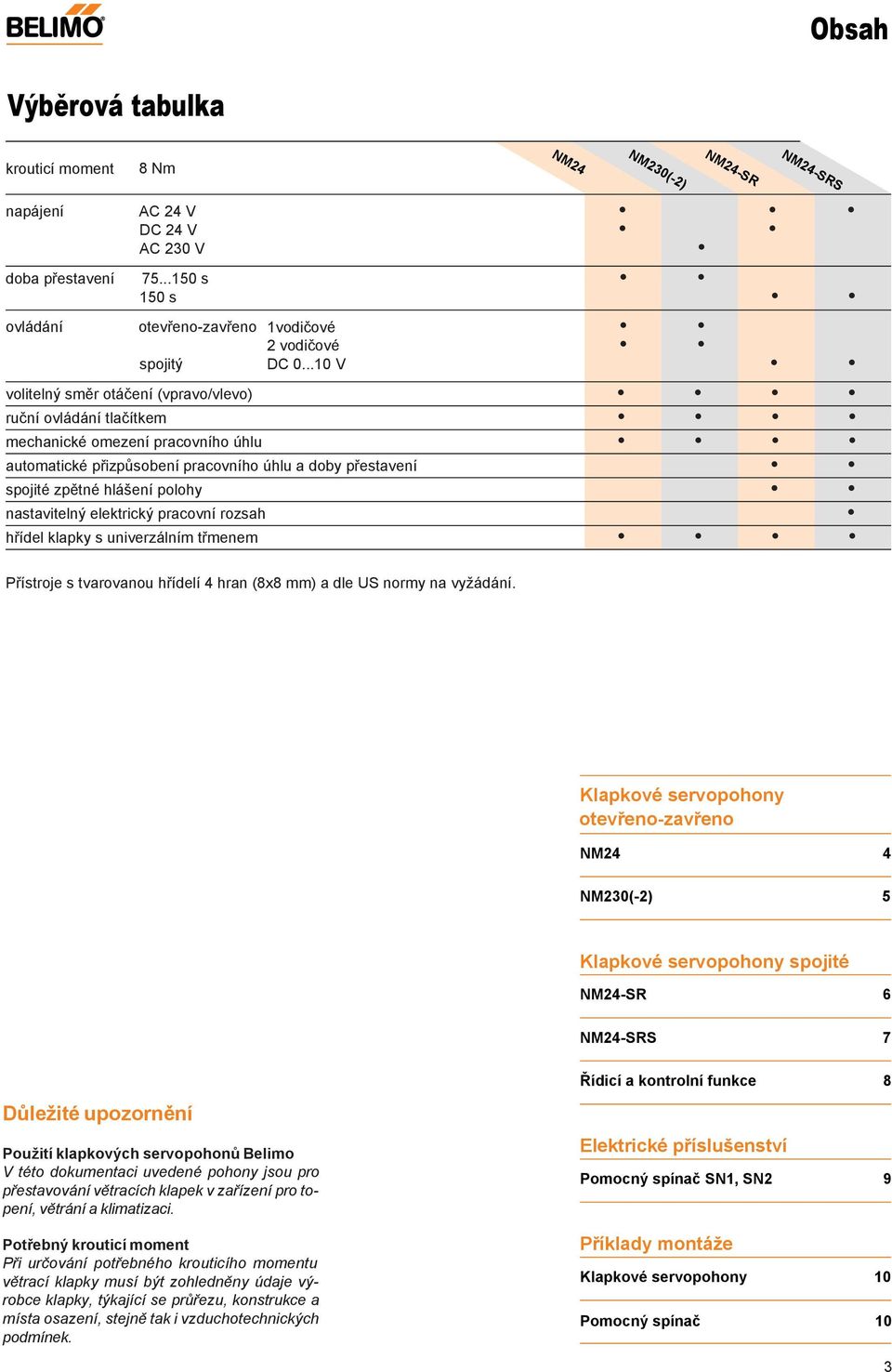

3 Obsah Výběrová tabulka krouticí moment 8 Nm NM24 NM230(2) NM24SR NM24SRS napájení DC 24 V AC 230 V doba přestavení s 10 s ovládání otevřenozavřeno 1vodičové 2 vodičové spojitý DC V volitelný směr otáčení (vpravo/vlevo) ruční ovládání tlačítkem mechanické omezení pracovního úhlu automatické přizpůsobení pracovního úhlu a doby přestavení spojité zpětné hlášení polohy nastavitelný elektrický pracovní rozsah hřídel klapky s univerzálním třmenem Přístroje s tvarovanou hřídelí 4 hran (8x8 mm) a dle US normy na vyžádání. Klapkové servopohony otevřenozavřeno NM24 4 NM230(2) Klapkové servopohony spojité NM24SR 6 NM24SRS 7 Důležité upozornění Použití klapkových servopohonů Belimo V této dokumentaci uvedené pohony jsou pro přestavování větracích klapek v zařízení pro topení, větrání a klimatizaci. Potřebný krouticí moment Při určování potřebného krouticího momentu větrací klapky musí být zohledněny údaje výrobce klapky, týkající se průřezu, konstrukce a místa osazení, stejně tak i vzduchotechnických podmínek. Řídicí a kontrolní funkce 8 Elektrické příslušenství Pomocný spínač SN1, SN2 9 Příklady montáže Klapkové servopohony 10 Pomocný spínač 10 3

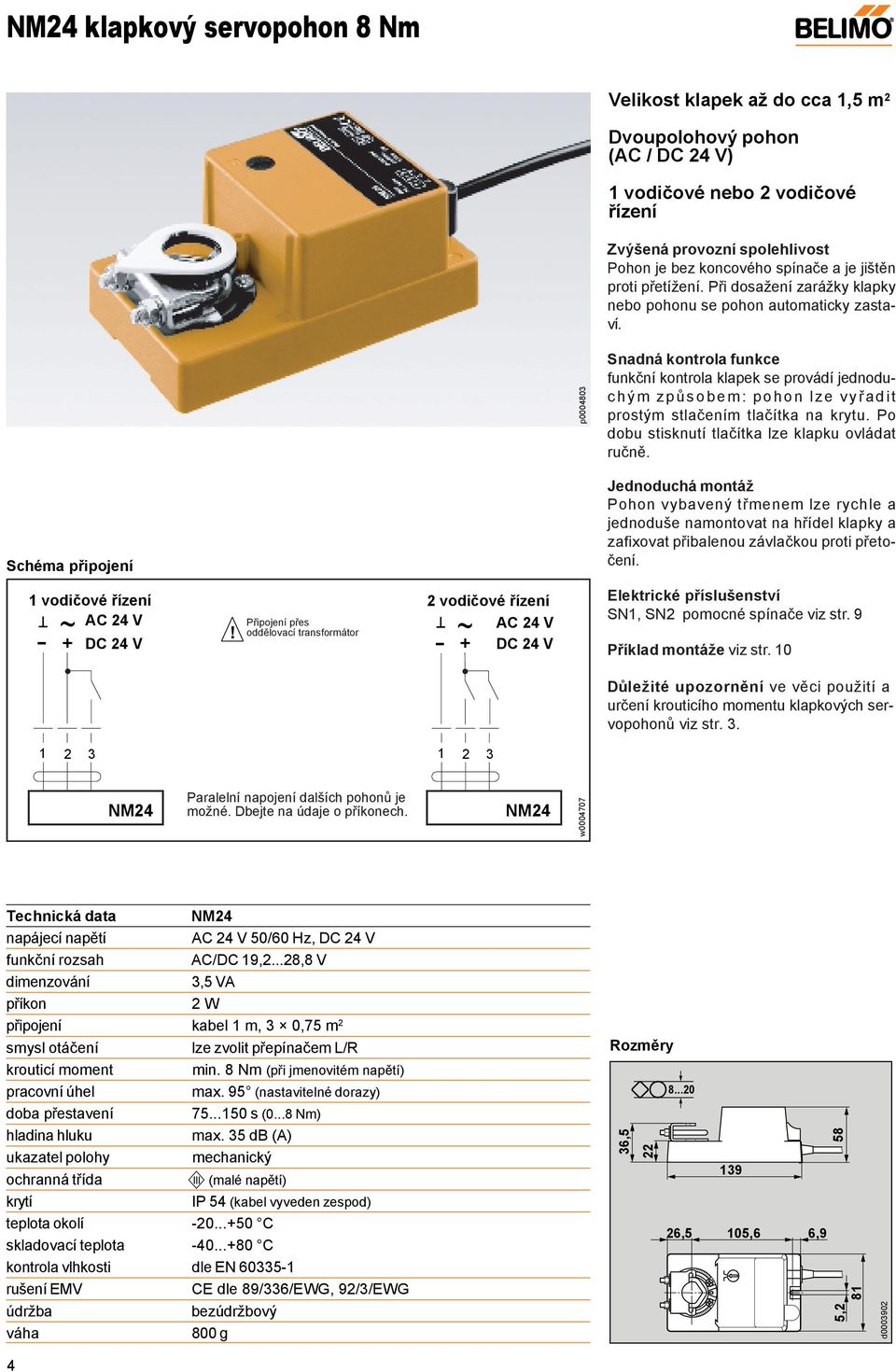

4 NM24 klapkový servopohon 8 Nm Velikost klapek až do cca 1, m 2 Dvoupolohový pohon (AC / DC 24 V) 1 vodičové nebo 2 vodičové řízení Zvýšená provozní spolehlivost Pohon je bez koncového spínače a je jištěn proti přetížení. Při dosažení zarážky klapky nebo pohonu se pohon automaticky zastaví. p Snadná kontrola funkce funkční kontrola klapek se provádí jednoduc h ý m z p ů s o b e m : p o h o n l z e v y ř a d i t prostým stlačením tlačítka na krytu. Po dobu stisknutí tlačítka lze klapku ovládat ručně. Schéma připojení Jednoduchá montáž Pohon vybavený třmenem lze rychle a jednoduše namontovat na hřídel klapky a zafixovat přibalenou závlačkou proti přetočení. 1 vodičové řízení DC 24 V 2 vodičové řízení + DC 24 V Elektrické příslušenství SN1, SN2 pomocné spínače viz str. 9 Příklad montáže viz str. 10 Důležité upozornění ve věci použití a určení krouticího momentu klapkových servopohonů viz str. 3. NM24 Paralelní napojení dalších pohonů je možné. Dbejte na údaje o příkonech. NM24 w echnická data NM24 napájecí napětí 0/60 Hz, DC 24 V funkční rozsah AC/DC 19,2...28,8 V dimenzování 3, VA příkon 2 W připojení kabel 1 m, 3 0,7 m 2 smysl otáčení lze zvolit přepínačem L/R krouticí moment min. 8 Nm (při jmenovitém napětí) pracovní úhel max. 9 (nastavitelné dorazy) doba přestavení s (0...8 Nm) hladina hluku max. 3 db (A) ukazatel polohy mechanický ochranná třída III (malé napětí) krytí IP 4 (kabel vyveden zespod) teplota okolí C skladovací teplota C kontrola vlhkosti dle EN rušení EMV CE dle 89/336/EWG, 92/3/EWG údržba bezúdržbový váha 800 g 4 Rozměry 36, , 10,6 6,9 8,2 81 d

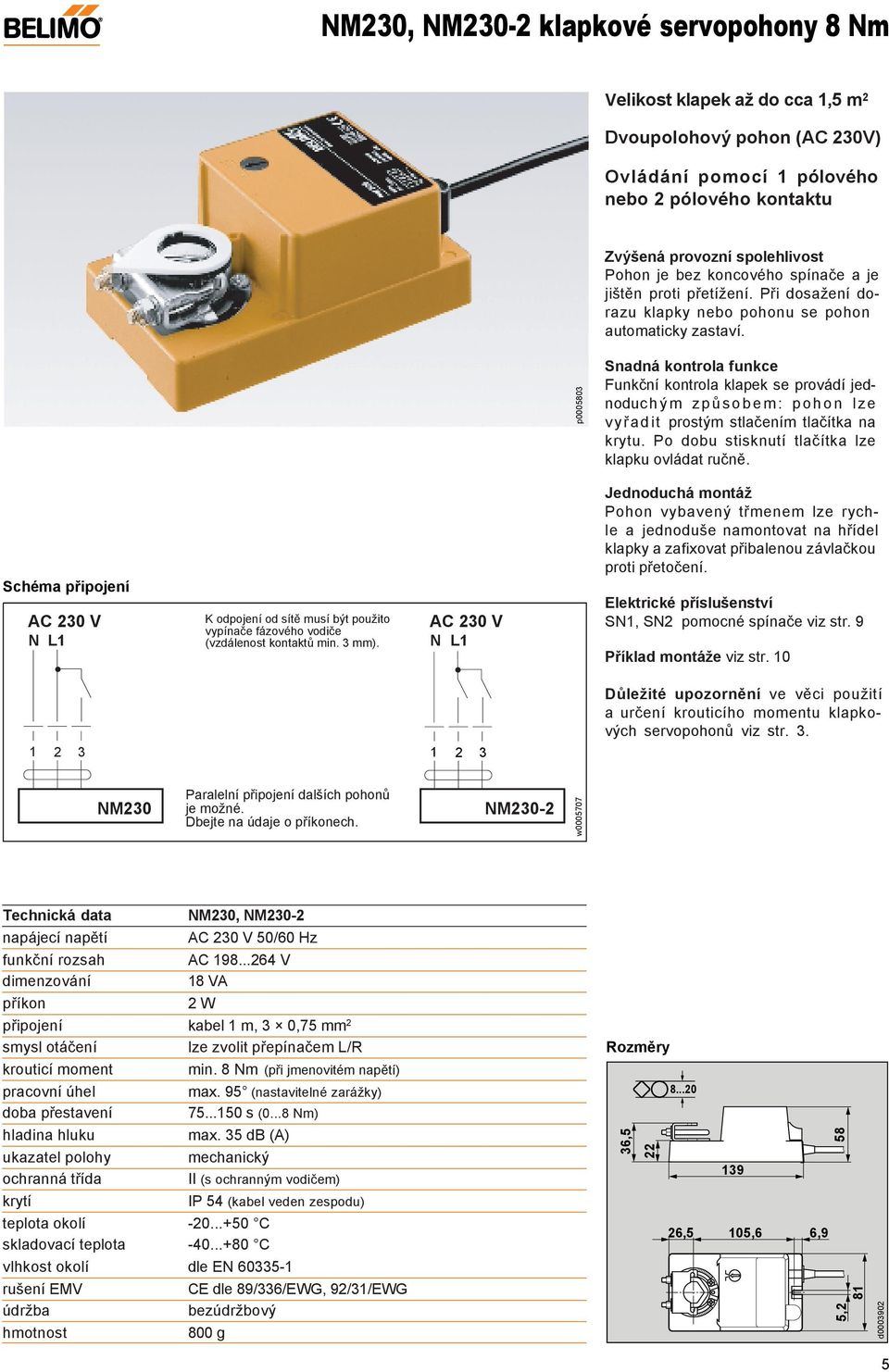

5 NM230, NM2302 klapkové servopohony 8 Nm Velikost klapek až do cca 1, m 2 Dvoupolohový pohon (AC 230V) Ovládání pomocí 1 pólového nebo 2 pólového kontaktu Zvýšená provozní spolehlivost Pohon je bez koncového spínače a je jištěn proti přetížení. Při dosažení dorazu klapky nebo pohonu se pohon automaticky zastaví. p Snadná kontrola funkce Funkční kontrola klapek se provádí jednoduchým způsobem: pohon lze vyřadit prostým stlačením tlačítka na krytu. Po dobu stisknutí tlačítka lze klapku ovládat ručně. Schéma připojení AC 230 V N L1 K odpojení od sítě musí být použito vypínače fázového vodiče (vzdálenost kontaktů min. 3 mm). AC 230 V N L1 Jednoduchá montáž Pohon vybavený třmenem lze rychle a jednoduše namontovat na hřídel klapky a zafixovat přibalenou závlačkou proti přetočení. Elektrické příslušenství SN1, SN2 pomocné spínače viz str. 9 Příklad montáže viz str. 10 Důležité upozornění ve věci použití a určení krouticího momentu klapkových servopohonů viz str. 3. NM230 Paralelní připojení dalších pohonů je možné. Dbejte na údaje o příkonech. NM2302 w echnická data napájecí napětí funkční rozsah dimenzování příkon NM230, NM2302 AC 230 V 0/60 Hz AC V 18 VA 2 W připojení kabel 1 m, 3 0,7 mm 2 smysl otáčení lze zvolit přepínačem L/R krouticí moment pracovní úhel doba přestavení hladina hluku ukazatel polohy ochranná třída krytí min. 8 Nm (při jmenovitém napětí) max. 9 (nastavitelné zarážky) s (0...8 Nm) max. 3 db (A) mechanický II (s ochranným vodičem) teplota okolí C skladovací teplota C IP 4 (kabel veden zespodu) vlhkost okolí dle EN rušení EMV údržba hmotnost CE dle 89/336/EWG, 92/31/EWG bezúdržbový 800 g Rozměry , , 10,6 6,9,2 81 d

6 NM24SR klapkový servopohon 8 Nm Schéma připojení DC 24 V DC V U DC V Napojení přes Regulátory: ABB, AEG, Bälz, Centra, Controlli, C.S.I., Danfoss, DIGI'Control, Elesta, GA, H.C.System, Honeywell, Inel, IWK, Johnson, Kieback&Peter, Landis&Staefa, Messner, Priva, RAM, R+S, Samson, Satchwell, Sauter, SEElectronic, Siemens, A, rend. Měřicí napětí U pro ukazatel polohy nebo jako signál pro zpětnou vazbu. Velikost klapek až do cca 1, m 2 Spojitý pohon (AC / DC 24 V) Ovládání DC V a zpětné hlášení polohy DC V Automatické přizpůsobení pracovního úhlu a doby přestavení Zvýšená provozní spolehlivost Pohon je bez koncového spínače a je jištěn proti přetížení. Při dosažení dorazu klapky nebo pohonu se pohon automaticky zastaví. Automatické uvedení do provozu, snadná kontrola funkce Po zapnutí provozního napětí nebo po spuštění tlačítkem provede NM24SR automaticky test funkce. Pohon se sám přesune do obou koncových poloh a upraví současně svůj elektrický pracovní rozsah DC V a dobu přestavení 10 s na efektivní pracovní úhel klapky. Po této operaci se pohon nastaví do polohy stanovené řídicím signálem. Funkční kontrola klapek se provádí jednoduchým způsobem: pohon lze vyřadit prostým stlačením tlačítka na krytu. Po dobu stisknutí tlačítka lze klapku ovládat ručně. 4 U NM24SR Paralelní napojení dalších pohonů je možné. Dbejte na údaje o příkonech. Jednoduchá montáž Pohon, vybavený třmenem, lze rychle a jednoduše namontovat na hřídel klapky a zafixovat přibalenou závlačkou proti přetočení. Ektrické příslušenství * (viz dok. Z...) SN1, SN2 pomocné spínače viz str. 9 *SG...24 vysílač polohy *ZAD24 digitální ukazatel polohy Řídicí a kontrolní funkce viz str. 8 Příklad montáže viz str. 10 echnická data NM24SR napájecí napětí 0/60 Hz, DC 24 V funkční rozsah AC 19,2...28,8 V, DC 21,6...28,8 V dimenzování 3 VA příkon 1,3 W za provozu, 0, W v klidové poloze připojení kabel 1 m, 4 0,7 mm 2 řídicí signál DC vstupní odpor 100 kω pracovní rozsah DC V (pro pracovní úhel %) měřicí napětí U DC ,7 ma (pro pracovní úhel %) souběh ± % nucené řízení otevřeno nebo 0 V = 0 % prac. úhel na = 100% prac. úhel smysl otáčení volitelný přepínačem vlevo/vpravo směr otáčení (pro = 0 V) v poloze přepínače L, resp. R krouticí moment min. 8 Nm (při jmenovitém napětí) pracovní úhel max. 9 (přestavitelné mechanické dorazy) doba přestavení 10 s, nezávisle na mechanicky omezeném pracovním úhlu od až do hladina hluku max. 3 db (A) ukazatel polohy mechanický ochranná třída III (malé napětí) krytí IP 4 (kabel vyveden zespod) teplota okolí C skladovací teplota C kontrola vlhkosti dle EN rušení EMV CE dle 89/336/EWG údržba bezúdržbové hmotnost 900 g 6 Důležité upozornění ve věci použití a určení krouticího momentu klapkových servopohonů viz str. 3 Rozměry 36, , 10,6 6,9 8,2 81 d000380

7 NM24SRS klapkový servopohon 8 Nm Velikost klapek až do cca 1, m 2 Spojitý pohon () Nastavitelný elektrický pracovní rozsah Ovládání DC V (DC 8 až 18 V) a zpětné hlášení polohy DC V Automatické přizpůsobení pracovního úhlu a doby přestavení Schéma připojení 4 DC V (DC V) U DC V U NM24SRS Regulátory: ABB, AEG, Bälz, Centra, Controlli, C.S.I., Danfoss, DIGI'Control, Elesta, GA, H.C.System, Honeywell, Inel, IWK, Johnson, Kieback&Peter, Landis&Staefa, Messner, Priva, RAM, R+S, Samson, Satchwell, Sauter, SEElectronic, Siemens, A, rend. Měřicí napětí U pro ukazatel polohy nebo jako signál pro zpětnou vazbu. Paralelní napojení dalších pohonů je možné. Dbejte na údaje o příkonech. p w Zvýšená provozní spolehlivost Pohon je bez koncového spínače a je jištěn proti přetížení. Při dosažení zarážky klapky nebo pohonu se pohon automaticky zastaví. Automatické uvedení do provozu, snadná kontrola funkce Po zapnutí provozního napětí nebo po spuštění tlačítkem provede NM24SRS automaticky test funkce. Pohon se sám přesune do obou koncových poloh a upraví současně svůj elektrický pracovní rozsah a dobu přestavení 10 s na efektivní pracovní úhel klapky. Po této operaci se pohon nastaví do polohy stanovené řídicím signálem. Funkční kontrola klapek se provádí jednoduchým způsobem: pohon lze vyřadit prostým stlačením tlačítka na krytu. Po dobu stisknutí tlačítka lze klapku ovládat ručně. Jednoduchá montáž Pohon, vybavený třmenem, lze rychle a jednoduše namontovat na hřídel klapky a zafixovat přibalenou závlačkou proti přetočení. echnická data NM24SRS napájecí napětí 0/60 Hz funkční rozsah AC 19,2...28,8 V dimenzování 3 VA příkon 1,3 W za provozu, 0, W v klidové poloze připojení kabel 1 m, 4 0,7 mm 2 řídicí signál DC vstupní odpor = 100 kω bod startu U o nastavitelný DC V pracovní rozpětí U nastavitelný DC V (pro pracovní úhel %) výrobní nastavení U o = DC 0 V, U = DC 10 V měřicí napětí U DC ,7 ma (pro pracovní úhel %) souběh ± % nucené řízení otevřeno nebo 0 V = 0 % pracovní úhel na =100 % pracovní úhel smysl otáčení volitelný přepínačem vlevo/vpravo směr otáčení (pro = 0 V) v poloze přepínače L, resp. R krouticí moment min. 8 Nm (při jmenovitém napětí) pracovní úhel max. 9 (přestavitelné mechanické zarážky) doba přestavení 10 s nezávisle na mechanicky omezeném pracovním úhlu od až do hladina hluku max. 3 db (A) ukazatel polohy mechanický ochranná třída III (malé napětí) krytí IP 4 (kabel vyveden zespod) teplota okolí C skladovací teplota C kontrola vlhkosti dle EN rušení EMV CE dle 89/336/EWG a 92/31/EWG údržba bezúdržbové hmotnost 900 g Ektrické příslušenství * (viz dok. Z...) SN, SN2 pomocné spínače viz str. 9 * SG...24 vysílač polohy * ZAD24 digitální ukazatel polohy Řídicí a kontrolní funkce viz str. 8 Příklad montáže viz str. 10 Důležité upozornění ve věci použití a určení krouticího momentu klapkových servopohonů viz str. 3 Rozměry 36, , 10,6 6,9 8,2 81 d

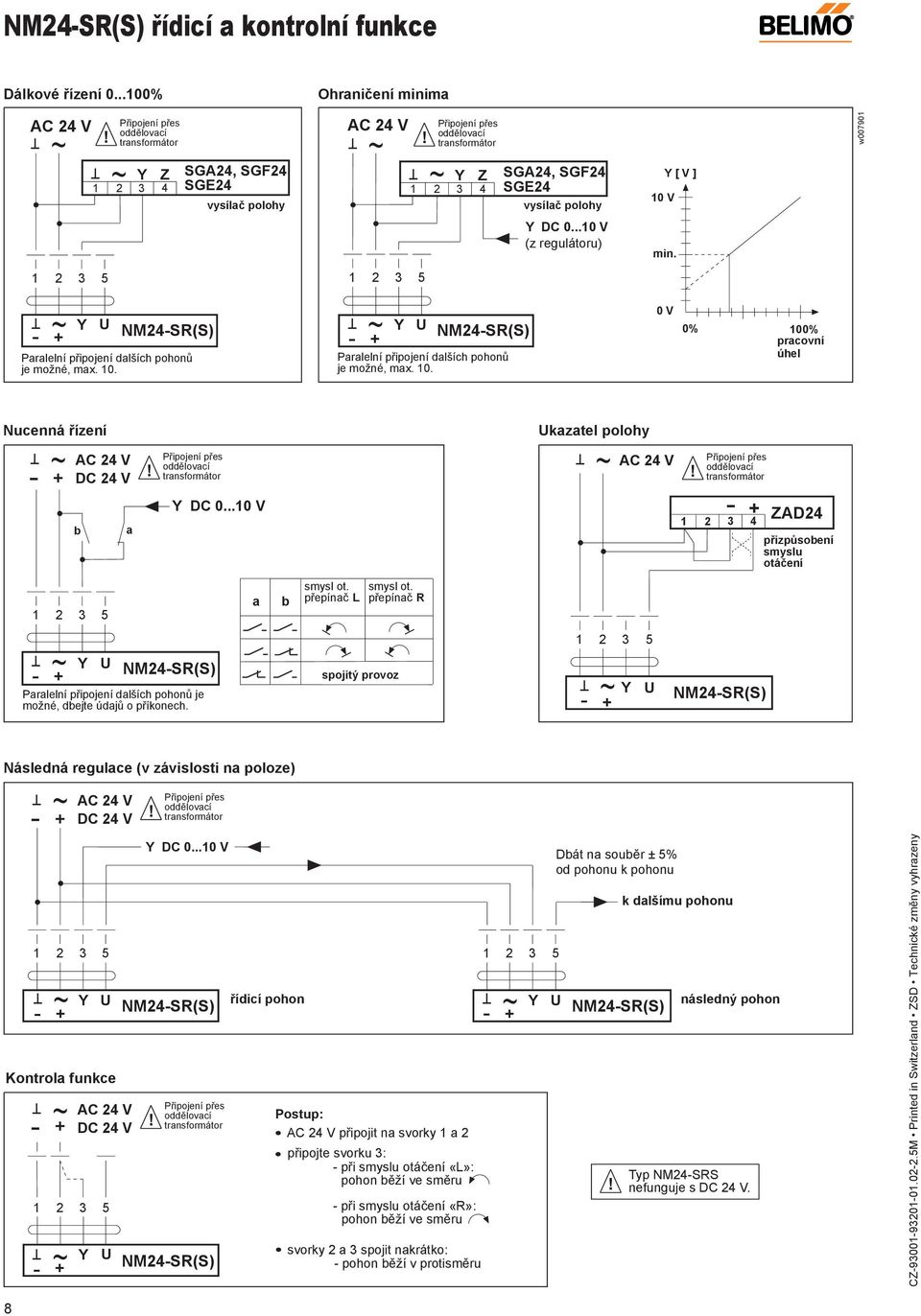

8 NM24SR(S) řídicí a kontrolní funkce Dálkové řízení % Ohraničení minima Z 4 SGA24, SGF24 SGE24 vysílač polohy Z 4 SGA24, SGF24 SGE24 vysílač polohy 10 V [ V ] w DC V (z regulátoru) min. U NM24SR(S) Paralelní připojení dalších pohonů je možné, max. 10. U NM24SR(S) Paralelní připojení dalších pohonů je možné, max V 0% 100% pracovní úhel Nucenná řízení Ukazatel polohy DC 24 V b a DC V + ZAD24 4 přizpůsobení smyslu otáčení a b smysl ot. přepínač L smysl ot. přepínač R U NM24SR(S) Paralelní připojení dalších pohonů je možné, dbejte údajů o příkonech. spojitý provoz U NM24SR(S) Následná regulace (v závislosti na poloze) DC 24 V Kontrola funkce DC V Dbát na souběr ± % od pohonu k pohonu U řídicí pohon NM24SR(S) U NM24SR(S) DC 24 V U NM24SR(S) Postup: připojit na svorky 1 a 2 připojte svorku 3: při smyslu otáčení «L»: pohon běží ve směru při smyslu otáčení «R»: pohon běží ve směru svorky 2 a 3 spojit nakrátko: pohon běží v protisměru k dalšímu pohonu následný pohon yp NM24SRS nefunguje s DC 24 V. CZ M Printed in Switzerland ZSD echnické změny vyhrazeny 8

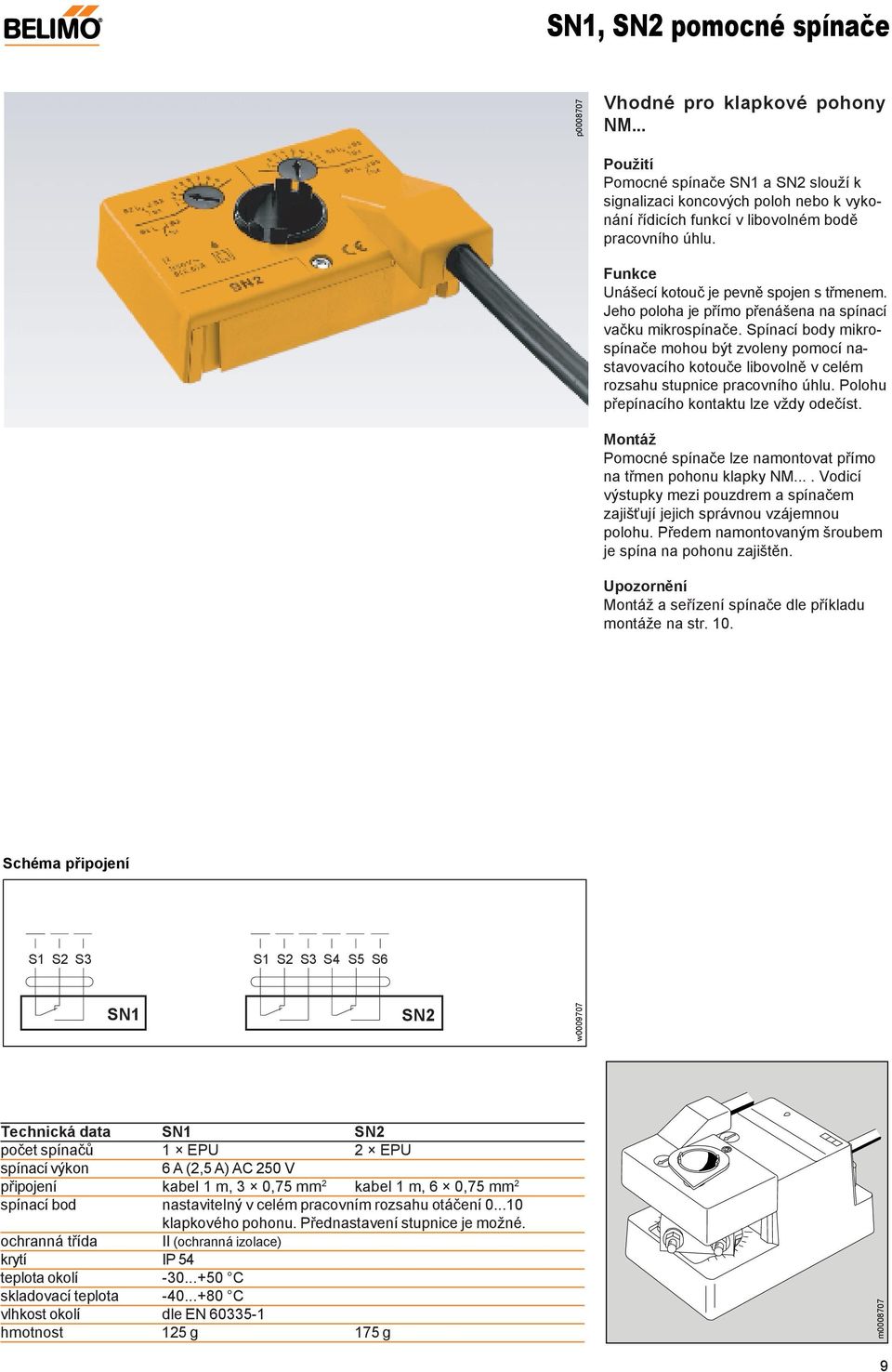

9 SN1, SN2 pomocné spínače p Vhodné pro klapkové pohony NM... Použití Pomocné spínače SN1 a SN2 slouží k signalizaci koncových poloh nebo k vykonání řídicích funkcí v libovolném bodě pracovního úhlu. Funkce Unášecí kotouč je pevně spojen s třmenem. Jeho poloha je přímo přenášena na spínací vačku mikrospínače. Spínací body mikrospínače mohou být zvoleny pomocí nastavovacího kotouče libovolně v celém rozsahu stupnice pracovního úhlu. Polohu přepínacího kontaktu lze vždy odečíst. Montáž Pomocné spínače lze namontovat přímo na třmen pohonu klapky NM.... Vodicí výstupky mezi pouzdrem a spínačem zajišťují jejich správnou vzájemnou polohu. Předem namontovaným šroubem je spína na pohonu zajištěn. Upozornění Montáž a seřízení spínače dle příkladu montáže na str. 10. Schéma připojení S1 S2 S3 S1 S2 S3 S4 S S6 SN1 SN2 w echnická data SN1 SN2 počet spínačů 1 EPU 2 EPU spínací výkon 6 A (2, A) AC 20 V připojení kabel 1 m, 3 0,7 mm 2 kabel 1 m, 6 0,7 mm 2 spínací bod nastavitelný v celém pracovním rozsahu otáčení klapkového pohonu. Přednastavení stupnice je možné. ochranná třída II (ochranná izolace) krytí IP 4 teplota okolí C skladovací teplota C vlhkost okolí dle EN hmotnost 12 g 17 g m

10 Příklad montáže klapkových pohonů NM... min.38mm Nm 3 1mm Příklad montáže pomocného kontaktu SN1, SN2 m m CZ M Printed in Switzerland ZSD echnické změny vyhrazeny 10
