Trojcestné ventily s vnějším závitem, PN16
|
|
- Jiří Pospíšil
- před 7 lety
- Počet zobrazení:
Transkript

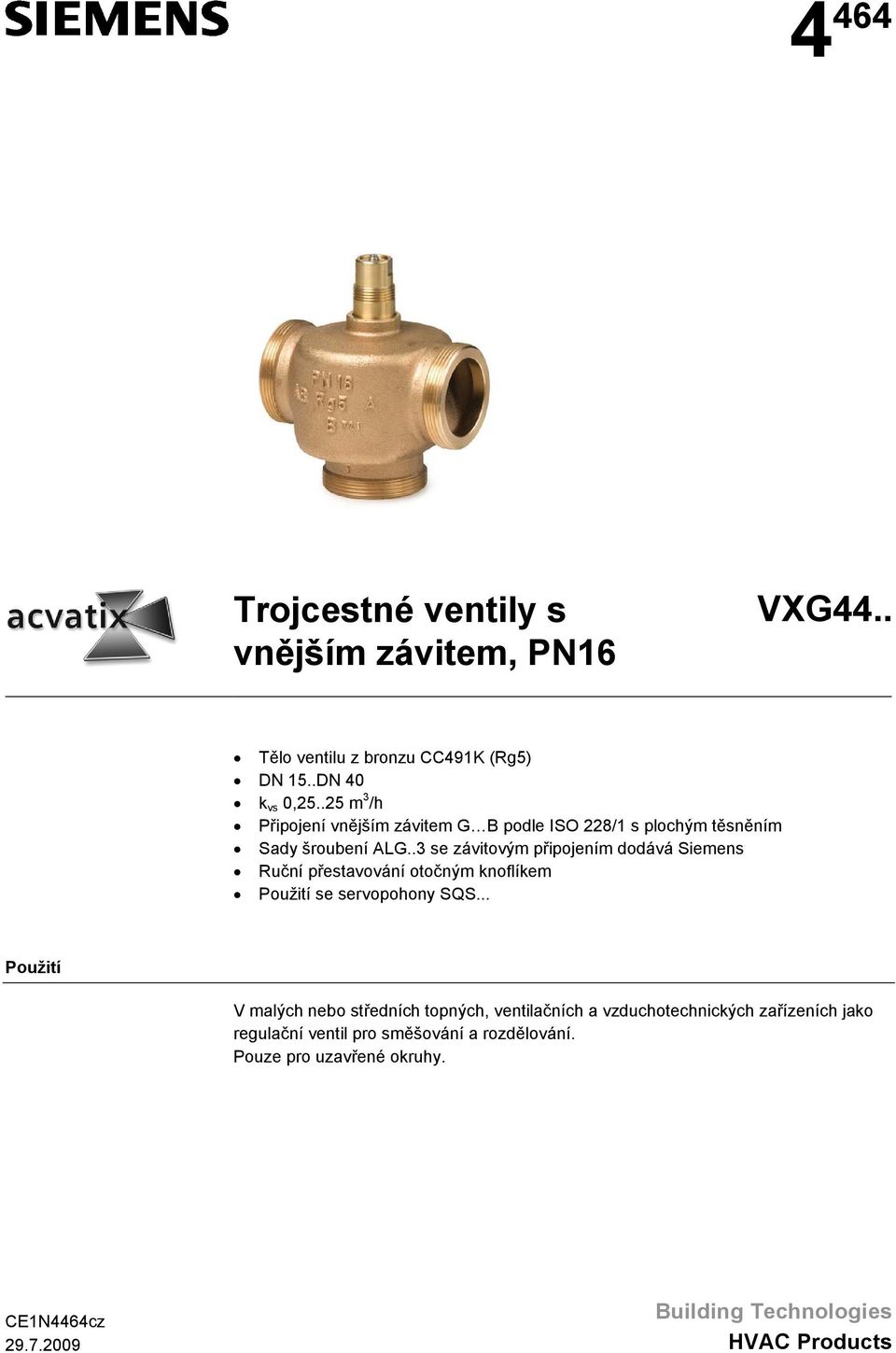

1 4 464 Trojcestné ventily s vnějším závitem, PN6 VXG44 Tělo ventilu z bronzu CC49K (Rg5) DN 5DN 40 k vs 0,2525 m 3 /h Připojení vnějším závitem G podle ISO 228/ s plochým těsněním Sady šroubení ALG3 se závitovým připojením dodává Siemens Ruční přestavování otočným knoflíkem Použití se servopohony SQS Použití V malých nebo středních topných, ventilačních a vzduchotechnických zařízeních jako regulační ventil pro směšování a rozdělování Pouze pro uzavřené okruhy CEN4464cz uilding Technologies HVAC Products

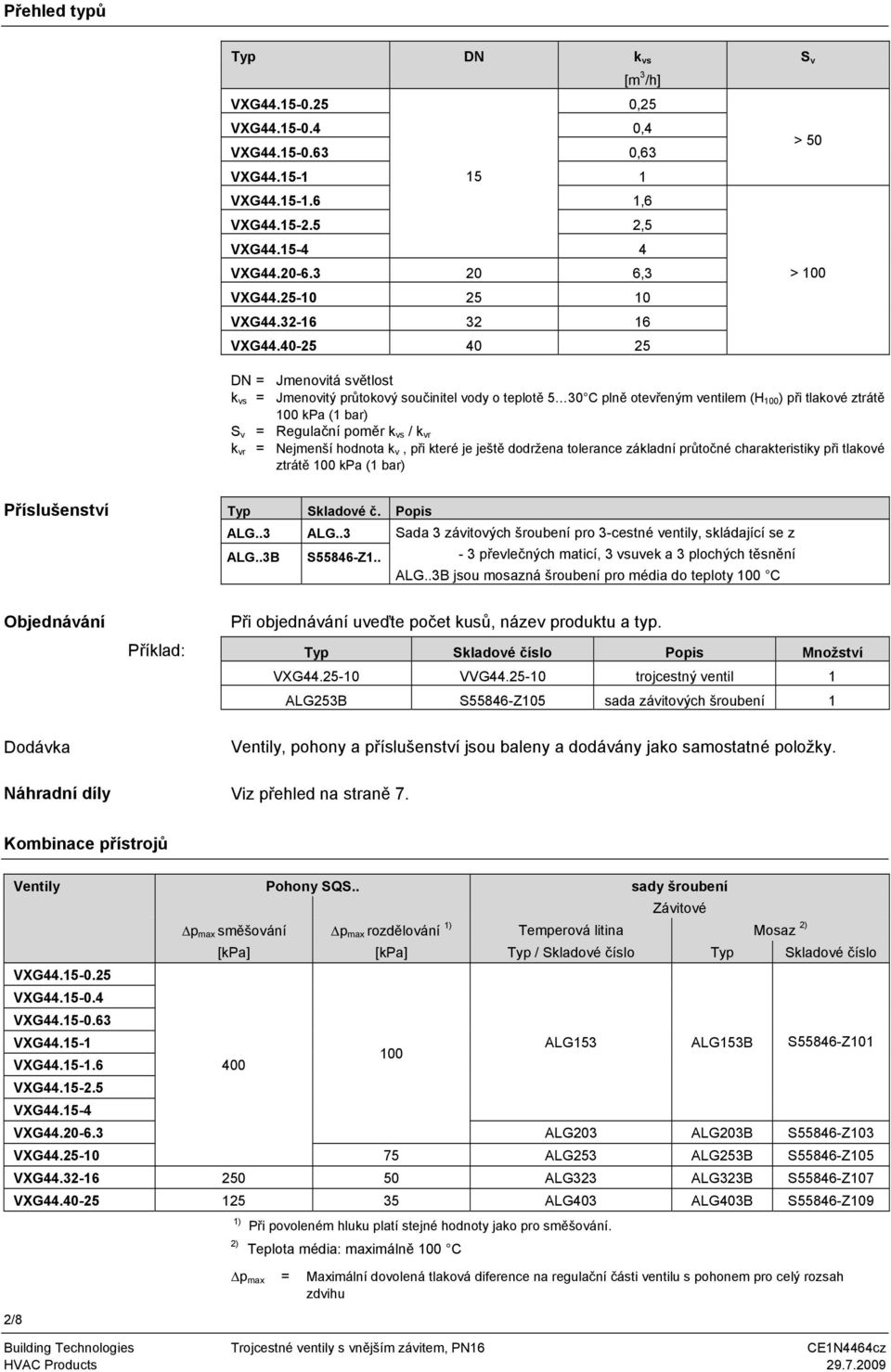

2 Přehled typů Typ DN k vs S v [m 3 /h] VXG ,25 VXG ,4 VXG ,63 VXG445-5 VXG445-6,6 VXG ,5 VXG445-4 VXG ,3 VXG VXG VXG > 50 > 00 DN = Jmenovitá světlost k vs = Jmenovitý průtokový součinitel vody o teplotě 5 30 C plně otevřeným ventilem (H 00 ) při tlakové ztrátě 00 kpa ( bar) S v = Regulační poměr k vs / k vr k vr = Nejmenší hodnota k v, při které je ještě dodržena tolerance základní průtočné charakteristiky při tlakové ztrátě 00 kpa ( bar) Příslušenství Typ Skladové č Popis ALG3 ALG3 Sada 3 závitových šroubení pro 3-cestné ventily, skládající se z ALG3 S55846-Z - 3 převlečných maticí, 3 vsuvek a 3 plochých těsnění ALG3 jsou mosazná šroubení pro média do teploty 00 C Objednávání Příklad: Při objednávání uveďte počet kusů, název produktu a typ Typ Skladové číslo Popis Množství VXG VVG trojcestný ventil ALG253 S55846-Z05 sada závitových šroubení Dodávka Ventily, pohony a příslušenství jsou baleny a dodávány jako samostatné položky Náhradní díly Viz přehled na straně 7 Kombinace přístrojů 2/8 Ventily Pohony SQS sady šroubení VXG VXG VXG VXG445- VXG445-6 VXG VXG445-4 VXG VXG Závitové p max směšování p max rozdělování ) Temperová litina Mosaz 2) [kpa] [kpa] Typ / Skladové číslo Typ Skladové číslo ALG53 ALG53 S55846-Z0 ALG203 ALG203 S55846-Z03 75 ALG253 ALG253 S55846-Z05 VXG ALG323 ALG323 S55846-Z07 VXG ALG403 ALG403 S55846-Z09 ) 2) Při povoleném hluku platí stejné hodnoty jako pro směšování Teplota média: maximálně 00 C p max = Maximální dovolená tlaková diference na regulační části ventilu s pohonem pro celý rozsah zdvihu HVAC Products

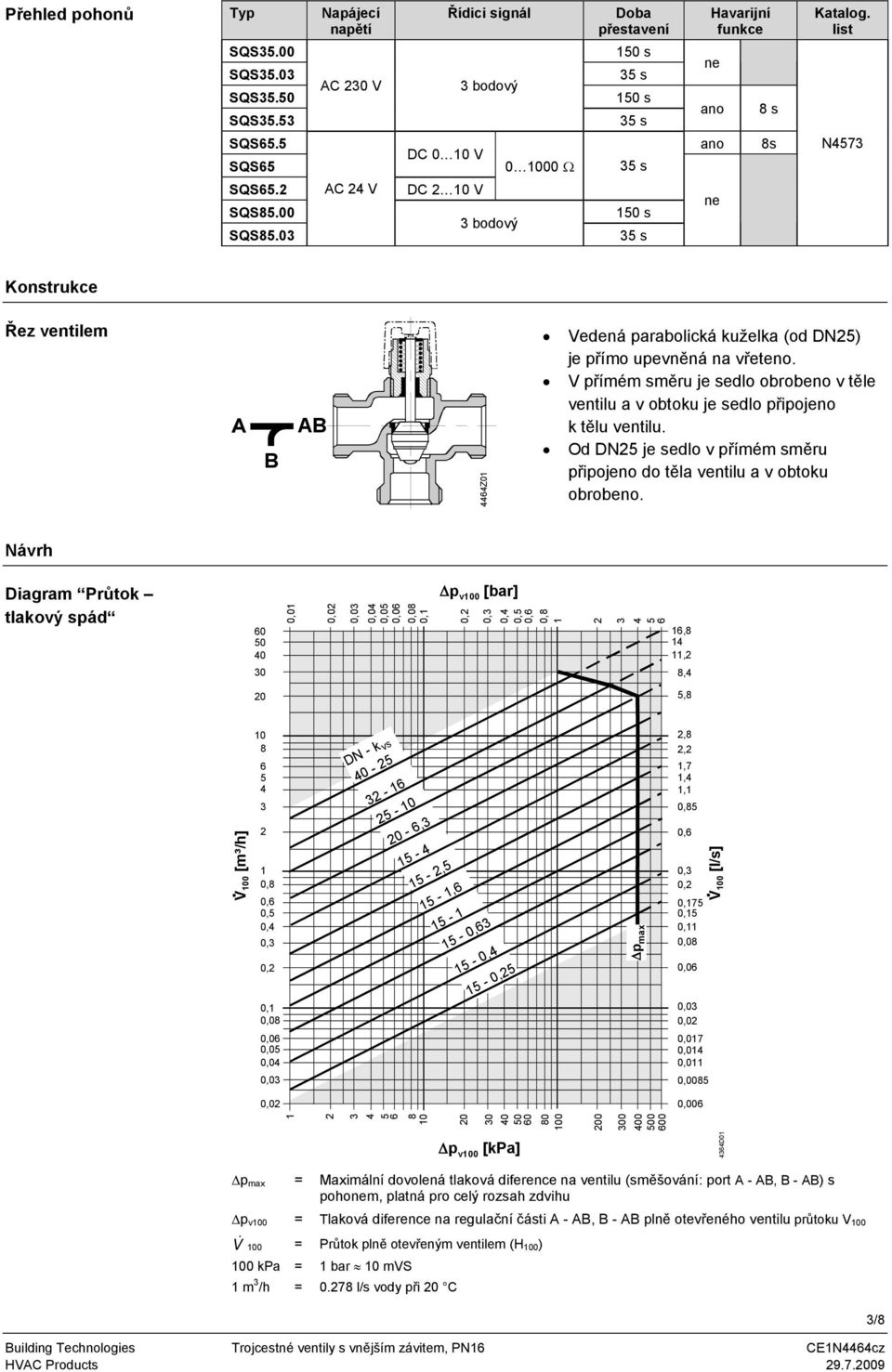

3 Přehled pohonů Typ SQS3500 SQS3503 SQS3550 SQS3553 Napájecí napětí AC 230 V Řídici signál 3 bodový Doba přestavení 50 s 35 s 50 s 35 s Havarijní funkce SQS655 ano 8s DC 0 0 V SQS s SQS652 SQS8500 SQS8503 AC 24 V DC 2 0 V 3 bodový 50 s 35 s ne ano ne 8 s Katalog list N4573 Konstrukce Řez ventilem A 4464Z0 Vedená parabolická kuželka (od DN25) je přímo upevněná na vřeteno V přímém směru je sedlo obrobeno v těle ventilu a v obtoku je sedlo připojeno k tělu ventilu Od DN25 je sedlo v přímém směru připojeno do těla ventilu a v obtoku obrobeno Návrh Diagram Průtok tlakový spád ,0 0,02 0,03 0,04 0,05 0,06 0,08 0, p v00 [bar] 0,2 0,3 0,4 0,5 0,6 0, ,8 4,2 8,4 20 5,8 V 00 [m³/h] ,8 0,6 0,5 0,4 0,3 0,2 0, 0,08 0,06 0,05 0,04 DN - k vs , ,8 2,2,7,4, 0,85 0,6 0,3 0,2 0,75 0,5 0, 0,08 0,06 0,03 0,02 0,07 0,04 0,0 0,03 0,0085 0,02 0, ,5 5 -, ,63 5-0,4 5-0,25 p max V 00 [l/s] p v00 [kpa] 4364D0 p max = Maximální dovolená tlaková diference na ventilu (směšování: port A - A, - A) s pohonem, platná pro celý rozsah zdvihu p v00 = Tlaková diference na regulační části A - A, - A plně otevřeného ventilu průtoku V 00 V 00 = Průtok plně otevřeným ventilem (H 00 ) 00 kpa = bar 0 mvs m 3 /h = 0278 l/s vody při 20 C HVAC Products /8

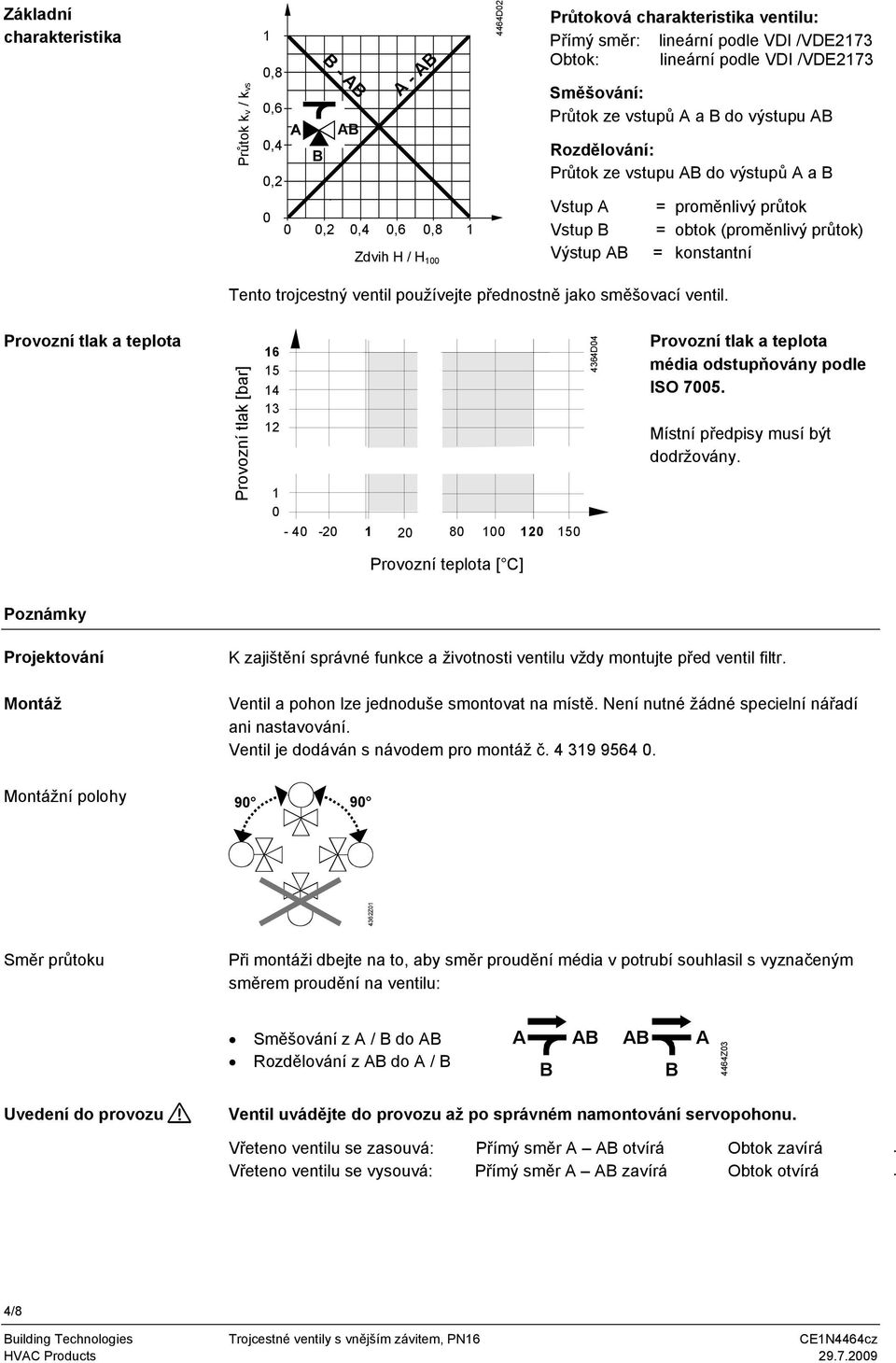

4 Základní charakteristika Průtok kv / kvs 0,8 0,6 0,4 - A A A - A 0, ,2 0,4 0,6 0,8 Zdvih H / H D02 Průtoková charakteristika ventilu: Přímý směr: lineární podle VDI /VDE273 Obtok: lineární podle VDI /VDE273 Směšování: Průtok ze vstupů A a do výstupu A Rozdělování: Průtok ze vstupu A do výstupů A a Vstup A Vstup Výstup A = proměnlivý průtok = obtok (proměnlivý průtok) = konstantní Tento trojcestný ventil používejte přednostně jako směšovací ventil Provozní tlak a teplota Provozní tlak [bar] D04 Provozní tlak a teplota média odstupňovány podle ISO 7005 Místní předpisy musí být dodržovány Provozní teplota [ C] Poznámky Projektování Montáž K zajištění správné funkce a životnosti ventilu vždy montujte před ventil filtr Ventil a pohon lze jednoduše smontovat na místě Není nutné žádné specielní nářadí ani nastavování Ventil je dodáván s návodem pro montáž č Montážní polohy Z0 Směr průtoku Při montáži dbejte na to, aby směr proudění média v potrubí souhlasil s vyznačeným směrem proudění na ventilu: Směšování z A / do A Rozdělování z A do A / A A A A 4464Z03 Uvedení do provozu Ventil uvádějte do provozu až po správném namontování servopohonu Vřeteno ventilu se zasouvá: Přímý směr A A otvírá Obtok zavírá Vřeteno ventilu se vysouvá: Přímý směr A A zavírá Obtok otvírá 4/8 HVAC Products

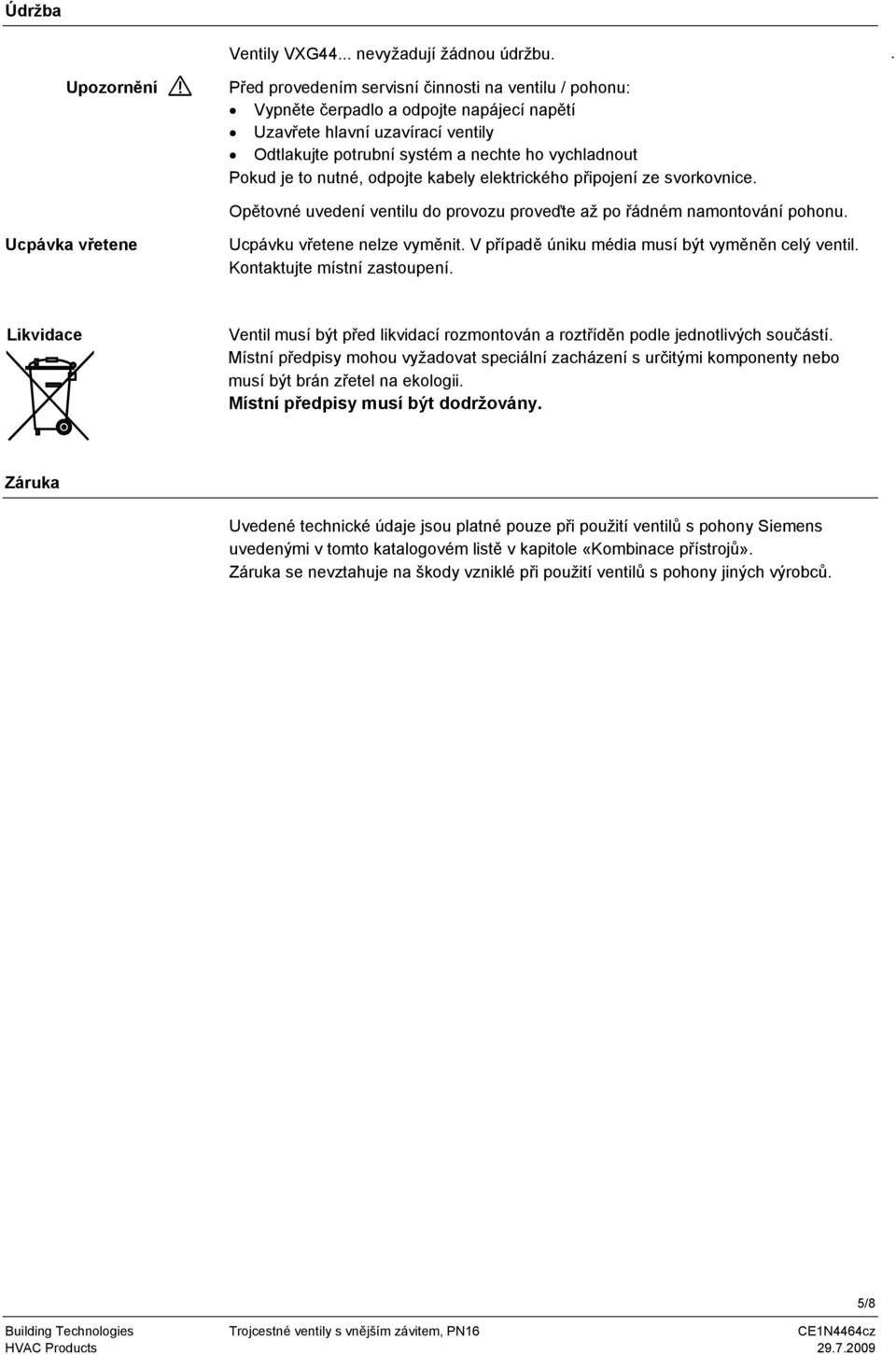

5 Údržba Ventily VXG44 nevyžadují žádnou údržbu Upozornění Před provedením servisní činnosti na ventilu / pohonu: Vypněte čerpadlo a odpojte napájecí napětí Uzavřete hlavní uzavírací ventily Odtlakujte potrubní systém a nechte ho vychladnout Pokud je to nutné, odpojte kabely elektrického připojení ze svorkovnice Opětovné uvedení ventilu do provozu proveďte až po řádném namontování pohonu Ucpávka vřetene Ucpávku vřetene nelze vyměnit V případě úniku média musí být vyměněn celý ventil Kontaktujte místní zastoupení Likvidace Ventil musí být před likvidací rozmontován a roztříděn podle jednotlivých součástí Místní předpisy mohou vyžadovat speciální zacházení s určitými komponenty nebo musí být brán zřetel na ekologii Místní předpisy musí být dodržovány Záruka Uvedené technické údaje jsou platné pouze při použití ventilů s pohony Siemens uvedenými v tomto katalogovém listě v kapitole «Kombinace přístrojů» Záruka se nevztahuje na škody vzniklé při použití ventilů s pohony jiných výrobců HVAC Products /8

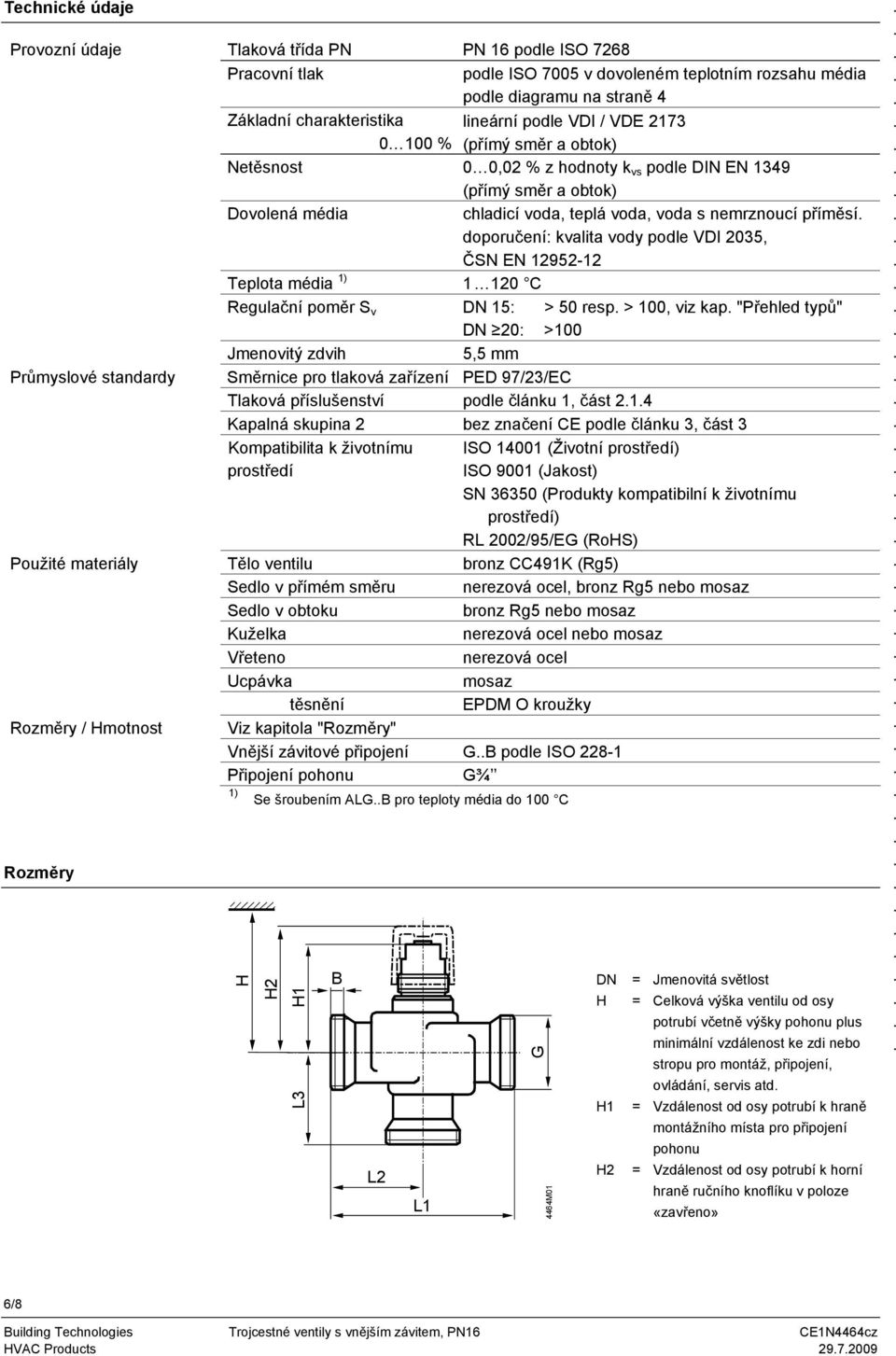

6 Technické údaje Provozní údaje Tlaková třída PN PN 6 podle ISO 7268 Pracovní tlak podle ISO 7005 v dovoleném teplotním rozsahu média podle diagramu na straně 4 Základní charakteristika 0 00 % lineární podle VDI / VDE 273 (přímý směr a obtok) Netěsnost 0 0,02 % z hodnoty k vs podle DIN EN 349 (přímý směr a obtok) Dovolená média chladicí voda, teplá voda, voda s nemrznoucí příměsí doporučení: kvalita vody podle VDI 2035, ČSN EN Teplota média ) 20 C Regulační poměr S v DN 5: > 50 resp > 00, viz kap "Přehled typů" DN 20: >00 Jmenovitý zdvih 5,5 mm Průmyslové standardy Směrnice pro tlaková zařízení PED 97/23/EC Tlaková příslušenství podle článku, část 24 Kapalná skupina 2 bez značení CE podle článku 3, část 3 Kompatibilita k životnímu prostředí ISO 400 (Životní prostředí) ISO 900 (Jakost) SN (Produkty kompatibilní k životnímu prostředí) RL 2002/95/EG (RoHS) Použité materiály Tělo ventilu bronz CC49K (Rg5) Sedlo v přímém směru nerezová ocel, bronz Rg5 nebo mosaz Sedlo v obtoku bronz Rg5 nebo mosaz Kuželka nerezová ocel nebo mosaz Vřeteno nerezová ocel Ucpávka mosaz těsnění EPDM O kroužky Rozměry / Hmotnost Viz kapitola "Rozměry" Vnější závitové připojení G podle ISO 228- Připojení pohonu G¾ Rozměry ) Se šroubením ALG pro teploty média do 00 C H H2 L3 H L2 L G 4464M0 DN H H H2 = Jmenovitá světlost = Celková výška ventilu od osy potrubí včetně výšky pohonu plus minimální vzdálenost ke zdi nebo stropu pro montáž, připojení, ovládání, servis atd = Vzdálenost od osy potrubí k hraně montážního místa pro připojení pohonu = Vzdálenost od osy potrubí k horní hraně ručního knoflíku v poloze «zavřeno» 6/8 HVAC Products

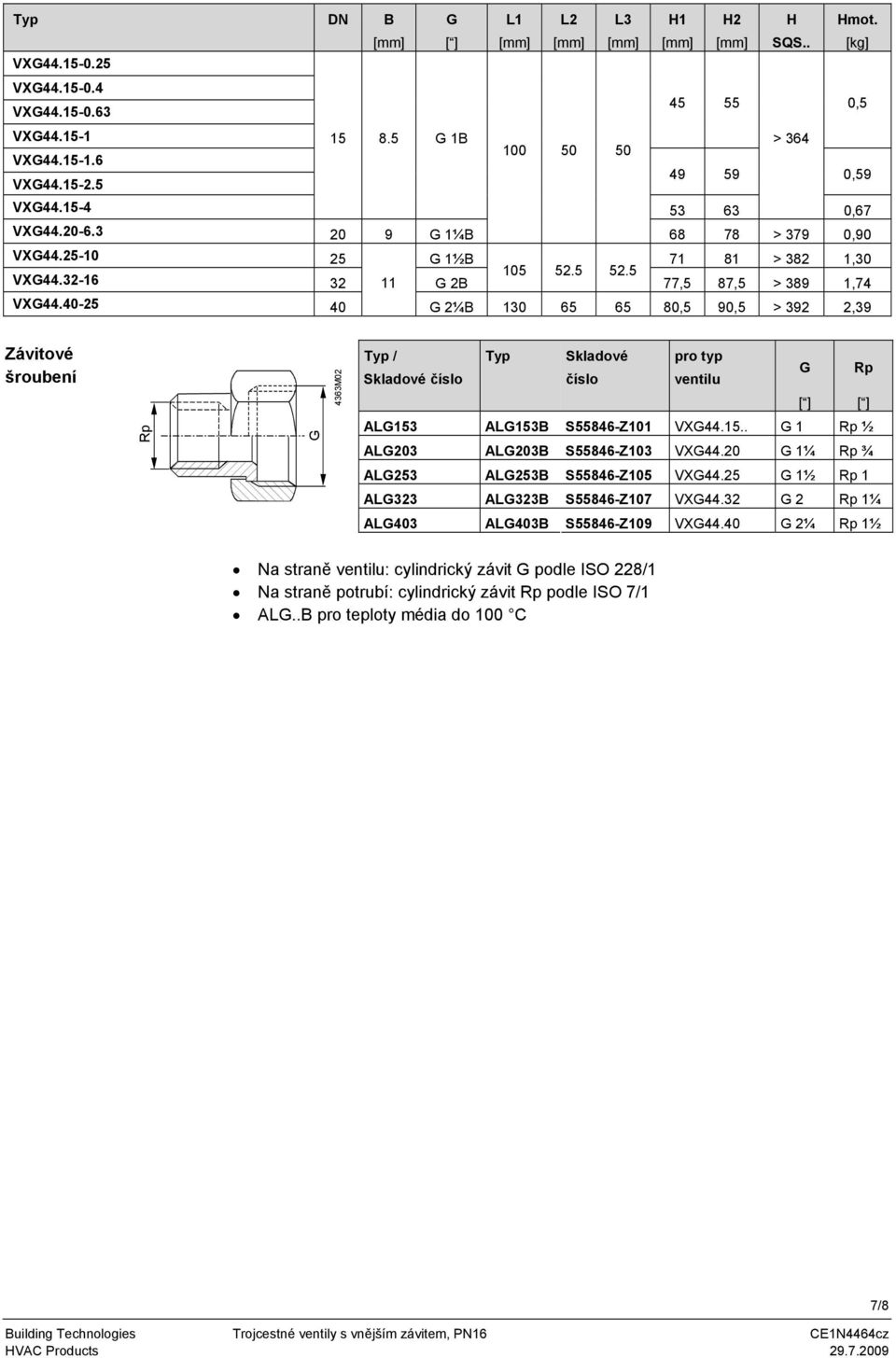

7 Typ DN G L L2 L3 H H2 H Hmot [mm] [ ] [mm] [mm] [mm] [mm] [mm] SQS [kg] VXG VXG VXG ,5 VXG G > VXG445-6 VXG ,59 VXG ,67 VXG G ¼ > 379 0,90 VXG G ½ 7 8 > 382, VXG G 2 77,5 87,5 > 389,74 VXG G 2¼ ,5 90,5 > 392 2,39 Závitové šroubení 4363M02 Typ / Skladové číslo Typ Skladové číslo pro typ ventilu G Rp [ ] [ ] Rp G ALG53 ALG53 S55846-Z0 VXG445 G Rp ½ ALG203 ALG203 S55846-Z03 VXG4420 G ¼ Rp ¾ ALG253 ALG253 S55846-Z05 VXG4425 G ½ Rp ALG323 ALG323 S55846-Z07 VXG4432 G 2 Rp ¼ ALG403 ALG403 S55846-Z09 VXG4440 G 2¼ Rp ½ Na straně ventilu: cylindrický závit G podle ISO 228/ Na straně potrubí: cylindrický závit Rp podle ISO 7/ ALG pro teploty média do 00 C HVAC Products /8

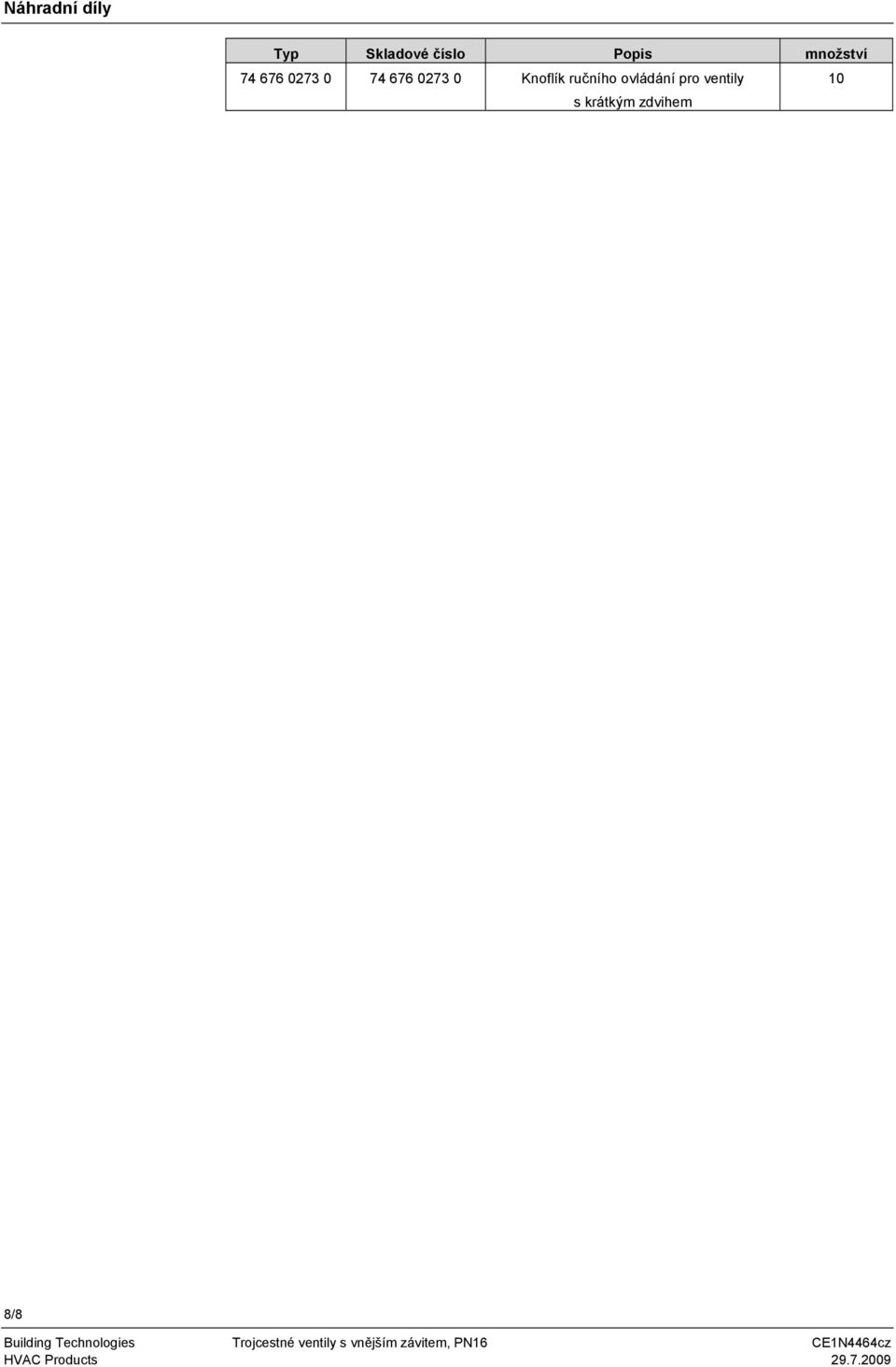

8 Náhradní díly Typ Skladové číslo Popis množství Knoflík ručního ovládání pro ventily 0 s krátkým zdvihem 8/8 HVAC Products
