Rozvodnice pro montáž pod omítku Splňují požadavky ČSN EN 62208 Jmenovitý proud do 63 A Stupeň ochrany IP30 1 až 5 řad Plechové dveře s perforací pro odvod tepla Bílá (RAL 9016) barva dveří Snadná

pro elektroinstalce v budovách. Jejich design je vhodný pro montáž pod omítku. Dvojitý upevňovací systém umožňuje použití i v dutých stěnách. Testováno žhavou smyčkou při 850 C.

1 Rozvodnice pro montáž pod omítku Splňují požadavky ČSN EN Jmenovitý proud do 63 A Stupeň ochrany IP30 1 až 5 řad Plechové dveře s perforací pro odvod tepla Bílá (RAL 9016) barva dveří Snadná montáž do dutých stěn Montážní hloubka pouze 88 mm Vhodné pro routery a modemy Plastová vana rozvodnice s reliéfem pro mechanické uchycení kabelů Multimediální rozvodnice PMF-MM jsou určeny především pro elektroinstalce v budovách. Jejich design je vhodný pro montáž pod omítku. Dvojitý upevňovací systém umožňuje použití i v dutých stěnách. Testováno žhavou smyčkou při 850 C. Výškově nastavitelný přední kovový rám umožňuje kompenzovat nedokonalosti povrchu stěny. Rozvodnice jsou nabízeny ve velikostech 1 až 5 montážních desek. Stupeň krytí je IP30, stupeň ochrany proti mechanickým rázům IK06. Balení obsahuje vanu rozvodnice, kovový rám s perforovanými dveřmi, montážní desky, montážní materiál a montážní návod. Možnost instalace příslušenství (N + PE svorkovnice) a DIN lišty. Typový klíč PM F MM 24 Rodina výrobků Provedení Speciální verze Počet modulů PM: Plastové rozvodnice s plechovými dveřmi F: montáž pod omítku MM: multimediální Certifikační značky 1

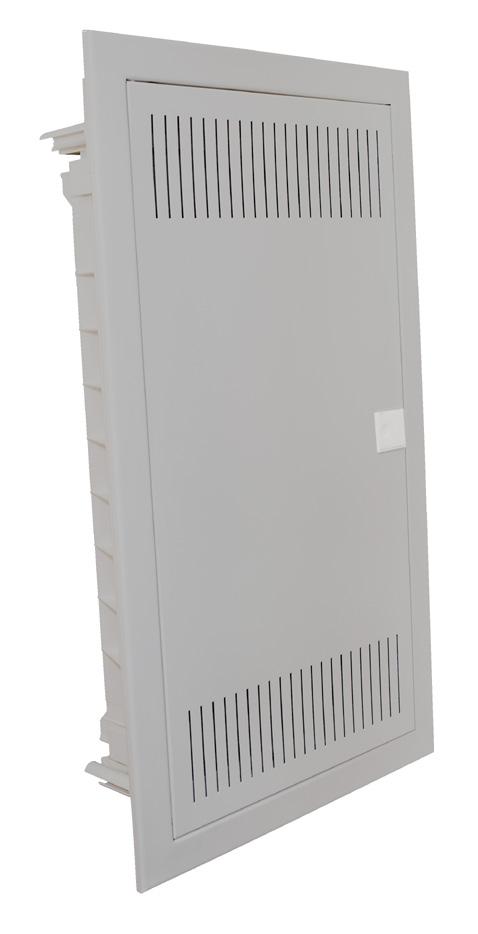

2 Multimediální rozvodnice PMF-MM s perforovanými bílými kovovými dvěřmi Montáž pod omítku 1 montážní deska na řadu 1 až 5 řad Rozsah dodávky: vana rozvodnice, kovový rám s perforovanými dveřmi, montážní desky, montážní materiál a instrukce Možnost instalace příslušenství (N + PE svorkovnice) a DIN lišty N+PE Počet Montážní Obj. číslo Typ Balení svorky řad desky PMF-MM PMF-MM PMF-MM PMF-MM PMF-MM 60 1 Náhradní kovový rám s perforovanými dveřmi Náhradní kovový rám s perforovanými dveřmi pro rozvodnice PMF-MM Baleno samostatně Pro Obj. číslo Typ Balení rozvodnice PMF-MM DR PMF-MM 12 1 PMF-MM DR PMF-MM 24 1 PMF MM DR PMF-MM 36 1 PMF MM DR PMF-MM 48 1 PMF-MM DR PMF-MM

Zámek s klíčem Zámek s klíčem Pro dodatečnou montáž na dveře rozvodnice

číslo Typ Balení rozvodnice Plast PMF 105493 LK PM P 1 Kov PMF 105494 LK PM M

je standardní součástí dodávky Náhradní zámek, PMF 107121 SL PMF 1 Perforovná

pro rozvodnice PMF Spojovací lišta pro sériovou instalaci několika skříní

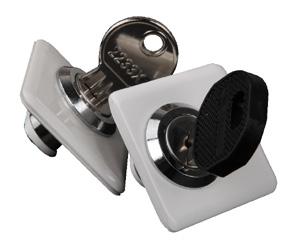

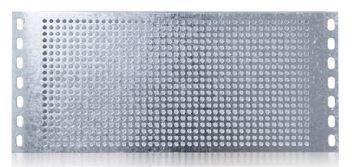

3 Zámek s klíčem Zámek s klíčem Pro dodatečnou montáž na dveře rozvodnice Plastová a kovová verze zámku Verze zámku Pro Obj. číslo Typ Balení rozvodnice Plast PMF LK PM P 1 Kov PMF LK PM M 1 Náhradní plastový zámek Pro řadu rozvodnic PMF Náhradní díl, plastový zámek je standardní součástí dodávky Náhradní zámek, PMF SL PMF 1 Perforovná montážní deska Vyrobeno z pozinkovaného plechu Výška110 mm Jedna montážní deska na řadu Popis Výška Obj. číslo Typ Balení Montážní deska 110 mm MP PM 1 Spojovací konzola Pouze pro rozvodnice PMF Spojovací lišta pro sériovou instalaci několika skříní Vyrobeno z pozinkovaného plechu Instalace: 2 kusy pro dvě rozvodnice Vertikální spojovací konzola PMF VCBP M 1 Horizontální spojovací konzola PMF HCB PM 1 3

DIN lišty Jedna DIN lišta pro 12 modulů DIN lišta (12 mod), PMF 108093 MF PNF 12 1

standardní součástí dodávky Šedá barva 2 x 15 svorek Rozvodnice PMF umožňují

číslo Typ Balení svorkovnic Svorkovnice 15 + 15 101577 TH CUB P 1 Náhradní

omítky, (včetně úchytů do dutých stěn), polepky, záslepku neobsazených pozic,

úchyty pro krycí desku, šroubky Náhradní díly, oba balíčky jsou standardní

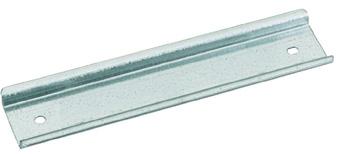

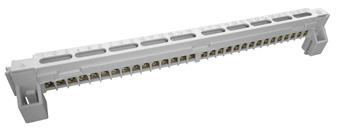

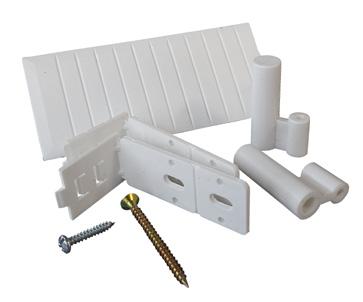

4 DIN lišty Jedna DIN lišta pro 12 modulů DIN lišta (12 mod), PMF MF PNF 12 1 Doplňková svorkovnice Doplňková svorkovnice s držákem, jedna svorkovnice je standardní součástí dodávky Šedá barva 2 x 15 svorek Rozvodnice PMF umožňují montáž svorkovnice do horní i spodní části Popis Počet N + PE Obj. číslo Typ Balení svorkovnic Svorkovnice TH CUB P 1 Náhradní montážní materiál Pouze pro rozvodnice PMF Balení SMM PMF obsahuje: úchytky do omítky, (včetně úchytů do dutých stěn), polepky, záslepku neobsazených pozic, šroubky Balení SDDA PMF obsahuje: podložky pro výškové nastavení plechového rámu a úchyty pro krycí desku, šroubky Náhradní díly, oba balíčky jsou standardní součástí dodávky Náhradní montážní materiál, PMF SMM PMF 1 sada Sada pro výškové nastavení rámu, PMF SDDA PMF 1 sada 4

5 Technické údaje PMF-MM Plastové rozvodnice s kovovými perforovanými dveřmi určené pro montáž pod omítku Obecné vlastnosti Rozvodnice vhodné pro domovní aplikace Pro montáž pod omítku, vhodné i pro duté zdi Rozsah dodávky: vana rozvodnice, kovový rám s perforovanými dveřmi, montážní desky, montážní materiál a instrukce Elektrické vlastnosti Splňují požadavky ČSN EN Jmenovité pracovní napětí U e Jmenovitý proud I e Jmenovitá frekvence Izolační napětí U i Stupeň krytí Stupen ochrany proti mechanickým rázům Třída ochrany Maximální ztrátový výkon všech instalovaných přístrojů při okolní teplotě 30 C PMF-MM V AC do 63 A 50 Hz 400 V AC IP30 IK06 II 31 W PMF-MM 24 PMF-MM 36 PMF-MM 48 PMF-MM W 50 W 60 W 70 W Mechanické vlastnosti Zkouška žhavou smyčkou 850 C Použité plasty bezhalogenové Barva plechových částí bílý práškový lak, RAL 9016 Části rozvodnice 1. Vana rozvodnice 2. Montážní desky Přední kovový rám 4. Plechové perforované dveře 3 4 5

6 Technické údaje PMF-MM Plastové rozvodnice s kovovými perforovanými dveřmi určené pro montáž pod omítku Rozměrové výkresy UNLOCK A B C H W Rozměry Typ Rozměry [mm] 1 2 A B C H W Hmostnost PMF-MM mm 308 mm 88 mm 317 mm 346 mm 1.8 kg PMF-MM mm 308 mm 88 mm 442 mm 346 mm 2.3 kg PMF-MM mm 308 mm 88 mm 592 mm 346 mm 2.8 kg PMF-MM mm 308 mm 88 mm 717 mm 346 mm 3.3 kg PMF-MM mm 308 mm 88 mm 842 mm 346 mm 3.8 kg CLICK 6
