FordTransit Návod k obsluze pro vlastníky. Feel the difference

Transkript

1 FordTransit Návod k obsluze pro vlastníky Feel the difference

2 Informace, které obsahuje tato publikace, byly v okamžiku předání do tisku správné. Z důvodu dalšího vývoje si kdykoli vyhrazujeme právo na změnu specifikací, designu nebo výbavy bez předchozího upozornění a bez vzniku jakýchkoli závazků. Tato publikace nebo jakákoli její část nesmí být bez našeho souhlasu reprodukována ani překládána. Společnost neodpovídá za chyby a tiskové výpadky. Ford Motor Company 2006 Všechna práva vyhrazena. Číslo dílu: 7C1J (CG3527cs) 11/

3 Obsah Úvod O této příručce...5 Vysvětlivky symbolů...5 Díly a příslušenství...5 Rychlé zahájení Rychlé zahájení...6 Ochrana cestujících Principy funkce...14 Zapínání bezpečnostních pásů...16 Seřizování výšky bezpečnostních pásů...17 Používání bezpečnostních pásů při těhotenství...17 Klíče a dálková ovládání Obecné informace o radiových frekvencích...18 Programování dálkového ovládání...18 Zámky Zamykání a odemykání...19 Imobilizér motoru Principy funkce...24 Kódované klíče...24 ktivování imobilizéru motoru...24 Deaktivování imobilizéru motoru...24 larm Principy funkce...25 Odjištění alarmu...26 Zajištění alarmu...26 Stěrače a ostřikovače Stěrače čelního skla...27 Ostřikovače čelního skla...28 Stěrač a ostřikovače zadního okna...28 Kontrola stírátek stěračů...29 Výměna stírátek stěračů...29 Osvětlení Ovládání osvětlení...31 utomaticky zapínaná světla...32 Přední mlhová světla...32 Zadní mlhová světla...32 Nastavení sklonu světlometů...33 Výstražná přerušovaná světla...34 Směrová světla...34 Vnitřní osvětlení...34 Osvětlení schodu...35 Výměna žárovky...36 Tabulka specifikací žárovek...43 Okna a zrcátka Elektricky ovládaná okna...45 Vnější zpětná zrcátka...45 Elektricky ovládaná vnější zpětná zrcátka...46 Vnitřní zrcátka...46 Posuvná okna...47 Zadní boční okno...47 Přístroje Měřicí ukazatele...48 Varovné kontrolky a indikátory...51 Zvukové výstrahy a indikátory

4 Obsah Informační displeje Všeobecné informace...55 Informační hlášení...57 Osobní nastavení...60 Regulace klimatu Principy funkce...63 Větrací průduchy...63 Ruční regulace klimatu...64 Vyhřívaná okna a zpětná zrcátka...66 Přídavné topení...67 Sedadla Sezení ve správné poloze...72 Přední sedadla...72 Zadní sedadla...74 Opěrky hlavy...75 Vyhřívaná sedadla...76 Funkce zajišťující pohodlí Hodiny...77 Sluneční clony...77 Držák na lístky...78 Zapalovač...78 Popelník...78 Přídavné elektrické zásuvky...79 Držáky nápojů...79 Odkládací schránka...80 Ukládací prostory...80 Držák lahve...80 Startování motoru Startování zážehového motoru...82 Startování vznětového motoru...82 Vypínání motoru...83 Palivo a tankování ezpečnostní opatření...84 Kvalita paliva - enzin...84 Kvalita paliva - Nafta...84 Katalyzátor...84 Klapka plnicího hrdla palivové nádrže...85 Tankování...85 Spotřeba paliva...85 Technická data...86 Převodovka Manuální převodovka...88 Pohon všech kol (WD)...88 rzdy Principy funkce...90 Rady pro jízdu s S...90 Ruční brzda...91 Řízení stability Principy funkce...92 Používání řízení stability...93 Regulace prokluzu kol Principy funkce...94 Používání regulace prokluzu kol...94 Parkovací systém Principy funkce...95 Používání parkovacího systému

5 Obsah Tempomat Principy funkce...97 Používání tempomatu...97 utomatický omezovač rychlosti (SL) Principy funkce...99 Přeprava nákladu Všeobecné informace Upínací prvky na upevnění nákladu Střešní držáky a nosiče Tažení Tažení přívěsu Rady pro jízdu Zajíždění Snížený výkon motoru Vybavení pro případ nouze utolékárnička Výstražný trojúhelník Nouzový východ Stav po havárii Spínač zastavení přívodu paliva Prohlídka součástí bezpečnostního systému Pojistky Umístění pojistkových skříněk Výměna pojistky Tabulka s technickými údaji pojistek Přeprava nepojízdného vozidla do opravy ody pro tažení Tažení vozidla po čtyřech kolech Tažení vozidla po čtyřech kolech - WD Údržba Všeobecné informace Otevírání a zavírání kapoty Celkový pohled na motorový prostor - 2,3 Duratec-HE (MI4) Celkový pohled na motorový prostor - 2,2 Duratorq-TDCi (Puma) vznětový Celkový pohled na motorový prostor - 2,4 Duratorq-TDCi (Puma) vznětový Kontrola motorového oleje Kontrola chladicí kapaliny motoru Kontrola brzdové a spojkové kapaliny Kontrola kapaliny posilovače řízení Vypuštění odlučovače vody v palivovém filtru Kontrola kapaliny ostřikovačů Technická data Péče o vozidlo Čištění exteriéru Čištění interiéru Oprava menších poškození laku

6 Obsah utobaterie vozidla Péče o autobaterii Používání nabíjecích kabelů Výměna autobaterie Místa připojení baterie ezpečnost dětí Dětské sedačky Umístění dětské sedačky Zvyšovací sedáky Kotevní body ISOFIX Dětské bezpečnostní zámky Kola a pneumatiky Všeobecné informace Výměna kola Péče o pneumatiky Používání zimních pneumatik Používání sněhových řetězů Technická data Telefon Všeobecné informace Nastavení telefonu Nastavení luetooth Ovládání telefonu Používání telefonu - Vozidla bez: Navigační systém Používání telefonu - Vozidla s: Travel Pilot EX Hlasové ovládání Principy funkce Použití ovládání hlasem Příkazy audiojednotky Příkazy telefonu Příkazy systému navigace Příkazy pro řízení klimatu Dodatky Homologace Identifikace vozidla Identifikační štítek vozidla Identifikační číslo vozidla (VIN) Číslo motoru - 2,3 Duratec-HE (MI4) Číslo motoru - 2,2 Duratorq-TDCi (Puma) vznětový Číslo motoru - 2,4 Duratorq-TDCi (Puma) vznětový Technická data Technická data

7 Úvod O TÉTO PŘÍRUČCE Děkujeme Vám, že jste si vybrali vozidlo značky Ford. Věnujte prosím trochu času přečtení této příručky, abyste se se svým vozidlem dobře seznámili. Čím víc o svém vozidle budete vědět, tím vyšší bude bezpečnost a vaše potěšení z jízdy. Poznámka: Tato příručka popisuje všechny modely a volitelné položky, někdy ještě před tím, než jsou všeobecně dostupné. Může také popisovat volitelné položky, které nejsou na vašem vozidle namontované. Poznámka: Vždy používejte a provozujte své vozidlo v souladu se všemi platnými zákony a předpisy. Poznámka: Při prodeji vašeho vozidla předejte tuto příručku novému majiteli. Je nedělitelnou součástí vozidla. VYSVĚTLIVKY SYMOLŮ Symboly použité v této příručce Symboly na vašem vozidle Uvidíte-li tyto symboly, přečtěte si a dodržujte příslušné pokyny v této příručce, než se čehokoliv dotknete nebo začnete zkoušet cokoliv seřizovat. DÍLY PŘÍSLUŠENSTVÍ Originální díly a příslušenství Ford byly speciálně navrženy přímo pro vaše vozidlo. Pokud to není výslovně uvedeno, společnost Ford netestovala neoriginální díly a příslušenství a nezodpovídá za to, že jsou vhodné pro vaše vozidlo. Pro získání přehledu dílů a příslušenství vhodných pro vaše vozidlo vám doporučujeme obrátit se na vašeho prodejce Ford. POZOR Pokud nebudete dodržovat pokyny zvýrazněné výstražným symbolem, riskujete život nebo vážné zranění sebe i ostatních. UPOZORNĚNÍ Pokud nebudete dodržovat pokyny zvýrazněné varovným symbolem, riskujete poškození svého vozidla. 5

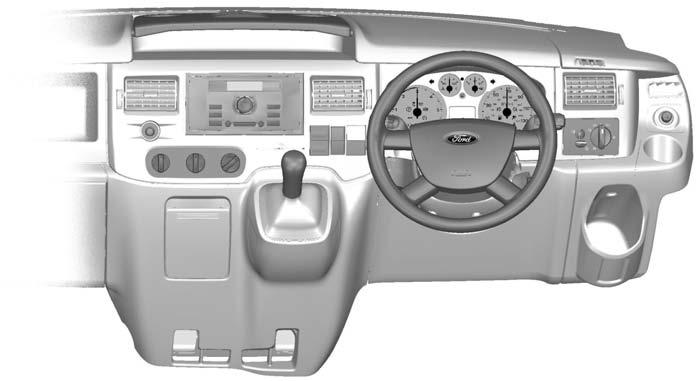

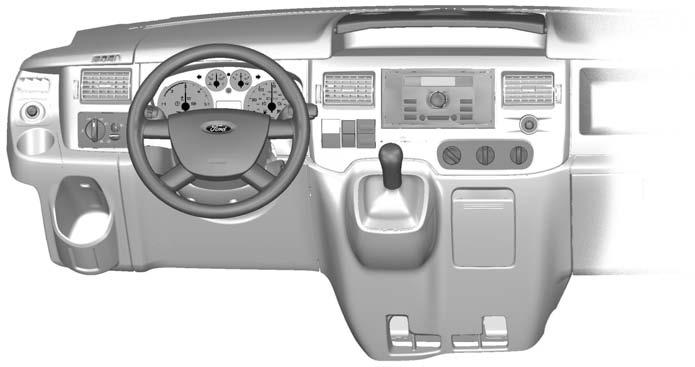

8 Rychlé zahájení RYCHLÉ ZHÁJENÍ Přístrojová deska - celkový pohled - řízení na levé straně C D E F G H I J K E70781 T S R Q P O N M L 6

9 Rychlé zahájení Přístrojová deska - celkový pohled - řízení na pravé straně K J I H G F E D P L M N O C R Q S T E76166 C D E F G H I Spínač elektricky ovládaných vnějších zrcátek Viz Elektricky ovládaná vnější zpětná zrcátka (stana 46). Spínač světel Viz Ovládání osvětlení (stana 31). Multifunkční páka Viz Směrová světla (stana 34). Viz Ovládání osvětlení (stana 31). Přístrojový panel Viz Měřicí ukazatele (stana 48). Hodiny Spínač výstražných světel Viz Výstražná přerušovaná světla (stana 34). Spínač vyhřívání čelního skla. Viz Vyhřívaná okna a zpětná zrcátka (stana 66). Spínač vyhřívání skla zadního okna Viz Vyhřívaná okna a zpětná zrcátka (stana 66). Stolek s držáky nápojů Viz Držáky nápojů (stana 79). 7

10 Rychlé zahájení J K L M N O P Q R S T udio jednotka Viz příslušná příručka. Větrací průduchy Viz Větrací průduchy (stana 63). Zapalovač cigaret Viz Zapalovač (stana 78). Ovladače nastavení klimatu Vis Regulace klimatu (stana 63). Řadicí páka Viz Manuální převodovka (stana 88). Spínač systému stability jízdy (ESP) Vis Řízení stability (stana 92). Páčka stěrače Vis Stěrače a ostřikovače (stana 27). Spínač zapalování Houkačka Ovladač nastavení sklonu světlometů. Viz Nastavení sklonu světlometů (stana 33). Držák nápojů Viz Držáky nápojů (stana 79). 8

11 Rychlé zahájení Přístrojový panel nižší třídy C D G F E E71334 C D E F G Otáčkoměr Ukazatel teploty chladicí kapaliny Ukazatel paliva Rychloměr Tlačítko nulování denního počitadla kilometrů Počitadlo ujetých kilometrů, denní počitadlo ujetých kilometrů, hodiny, dojezd na aktuální množství paliva v nádrži a varovná kontrolka otevřených dveří Tlačítko nastavení hodin 9

12 Rychlé zahájení Viz Měřicí ukazatele (stana 48). Přístrojový panel vyšší třídy C D F E E73043 C D E F Otáčkoměr Ukazatel teploty chladicí kapaliny Ukazatel paliva Rychloměr Varovná kontrolka informačních zpráv Informační displej Vis Informační displeje (stana 55). 10

13 Rychlé zahájení Viz Měřicí ukazatele (stana 48). Informační displeje Pro procházení nabídkami použijte otočný ovladač. 15: C DISTNCE TO EMPTY: 200 km VERGE FUEL 8.0 l/100 VERGE SPEED 87 km/h OUTSIDE IR TEMP 15.0 C E73266 Pro výběr podnabídky nebo položky, kterou chcete upravit, stiskněte tlačítko SET a RESET. Vis Informační displeje (stana 55). Varovné kontrolky a ukazatele Varovná kontrolka opotřebeného brzdového obložení Varovná kontrolka brzdového systému E73982 YOUR SETTINGS SET/RESET E71340 Kontrolka tempomatu Kontrolka zpráv E73265 Varovná kontrolka systému jízdní stability (ESP) a řízení trakce Kontrolka servisního intervalu (vozidla se vznětovým motorem) Kontrolka vody v palivu (vozidla se vznětovým motorem) 11

14 Rychlé zahájení Viz Varovné kontrolky a indikátory (stana 51). Posuvné dveře Zamykání a odemykání Zadní dveře C E71289 C D C E71287 C Odemknout nebo otevřít Zamknout ílá značka je vidět, dveře jsou zamčeny Van a Kombi Mikrobus C Zamknout D Odemknout Dvojité zadní dveře E71290 Zvenku Zevnitř 12

15 Rychlé zahájení Zadní výklopné dveře UPOZORNĚNÍ Při používání napájecí zásuvky přídavných zařízení při vypnutém motoru může dojít k vybití baterie. Pro používání napájecí zásuvky příslušenství zapněte zapalování. E71292 Zvenku Zevnitř Funkce systému zamykání Systém zamykání vozidla je možné nastavit do jedné ze tří různých kombinací funkcí zamykání. Viz Zamykání a odemykání (stana 19). Napájecí zásuvka přídavných zařízení E

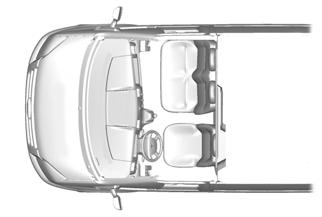

16 Ochrana cestujících PRINCIPY FUNKCE irbagy UPOZORNĚNÍ Žádným způsobem neupravujte přední část vozidla. Mohlo by to nepříznivě ovlivnit odpálení airbagů. Původní text podle ECE R94.01: Vážné nebezpečí! Nepoužívejte dětské bezpečnostní sedačky upevňované proti směru jízdy na sedadle, které je chráněno airbagem umístěným před sedadlem! Dodržujte bezpečnou vzdálenost mezi vámi a volantem a používejte bezpečnostní pás. ezpečnostní pás vás udrží v poloze, ve které je dosaženo optimální účinnosti airbagu, pouze v případě, že je řádně zapnutý. Viz Sezení ve správné poloze (stana 72). Opravy volantu, sloupku řízení, sedadel, airbagů a bezpečnostních pásů vždy svěřte vyškoleným odborníkům. Do prostoru před airbagy neumísťujte žádné překážky. Nepřipevňujte nic na kryty airbagů nebo nad ně. Do prostoru, kde jsou namontovány airbagy, nezapichujte ostré předměty. Mohlo by dojít k poškození a nepříznivému ovlivnění odpálení airbagu. Na sedadla používejte pouze potahy určené pro sedadla s bočními airbagy. Namontovat je musí vyškolení technici. Poznámka: Při odpálení airbagu uslyšíte hlasitý výbuch a vyvalí se oblak neškodného prachu. To je normální. Poznámka: Přední airbag spolujezdce chrání oba cestující na předním dvojitém sedadle. Poznámka: Kryty airbagů otírejte pouze vlhkou látkou. Systém airbagů se skládá z: airbagu řidiče, airbagu spolujezdce, boční airbagy předepínače bezpečnostních pásů snímačů nárazu, varovné kontrolky airbagu, elektronická řídicí a diagnostická jednotka irbagy řidiče a spolujezdce 30 o 30 o E

17 Ochrana cestujících irbagy řidiče a spolujezdce se odpálí při vážné čelní srážce nebo srážce, která je zleva nebo zprava do úhlu 30 stupňů. irbagy se nafouknou během několika tisícin sekundy a při kontaktu s cestujícím se vyfukují, a brzdí tak pohyb těla vpřed. Při menších čelních srážkách, převrácení, nárazu zezadu nebo ze strany k odpálení airbagu řidiče a spolujezdce nedojde. oční airbagy E68905 oční airbary jsou vestavěny do opěradel předních sedadel. Přítomnost bočních airbagů je označena štítkem. K odpálení bočních airbagů dojde při vážném bočním nárazu. K odpálení dojde pouze u airbagů na straně, na kterou směřuje náraz. irbagy se nafouknou během několika tisícin sekundy, při kontaktu s cestujícími se vyfukují, a chrání tak oblast hlavy a hrudníku. Při menších bočních srážkách, převrácení a nárazu zepředu nebo zezadu k odpálení bočních airbagů nedojde. ezpečnostní pásy UPOZORNĚNÍ Dodržujte bezpečnou vzdálenost mezi vámi a volantem a používejte bezpečnostní pás. Pouze správně použitý bezpečnostní pás vás udrží v optimální poloze. Viz Sezení ve správné poloze (stana 72). ezpečnostní pás používejte pouze pro jednu osobu. ezpečnostní pás zapínejte vždy pouze do jeho příslušné přezky. Nepoužívejte bezpečnostní pás, který je uvolněný nebo překroucený. Nenoste tlusté oděvy. Pro dosažení optimálního účinku musí bezpečnostní pás pevně obepínat tělo. Ramenní popruh bezpečnostního pásu věďte přes střed ramena a bederním pásem pevně obepněte boky. Předepínač bezpečnostního pásu obsahuje menší množství výbušné směsi než airbagy. Při menším nárazu může dojít pouze k odpálení předepínače bezpečnostního pásu. 15

18 Ochrana cestujících ZPÍNÁNÍ EZPEČNOSTNÍCH PÁSŮ E68584 E68586 POZOR Vložte sponu do přezky, až uslyšíte zřetelné zaklapnutí. Pokud nebylo slyšet zaklapnutí, není bezpečnostní pás řádně upevněn. E68585 ezpečnostní pás vytahujte rovnoměrně. Pokud jej budete vytahovat trhavě nebo je-li vozidlo ve svahu, může dojít k jeho zablokování. Pro uvolnění bezpečnostního pásu stiskněte červené tlačítko na přezce. Nechte jej v klidu celý navinout. 16

19 Ochrana cestujících SEŘIZOVÁNÍ VÝŠKY EZPEČNOSTNÍCH PÁSŮ POUŽÍVÁNÍ EZPEČNOSTNÍCH PÁSŮ PŘI TĚHOTENSTVÍ ezpečnostní pás předního sedadla E68587 E68901 ezpečnostní pás zadního sedadla POZOR Těhotné ženy si musí správně nastavit sedadlo, aby to bylo bezpečné pro matku i nenarozené dítě. Nikdy nepoužívejte jen bederní pás nebo jen ramenní pás. ederní pás by měl být pohodlně umístěn přes boky, pod těhotným břichem. Ramenní část bezpečnostního pásu by měla být umístěna mezi prsy a vedena nad těhotným břichem a vedle něho. E73074 POZOR Ujistěte se, že pás hladce prochází vodicí lištou. 17

20 Klíče a dálková ovládání OECNÉ INFORMCE O RDIOVÝCH FREKVENCÍCH UPOZORNĚNÍ Radiová frekvence využívaná vaším dálkovým ovládáním může být používána i jinými radiovysílači krátkého dosahu (např. amatérskými vysílači, lékařským zařízením, bezdrátovými sluchátky, jiným dálkovým ovládáním a poplašnými systémy). Jsou-li frekvence rušeny, nebudete moci dálkové ovládání používat. Můžete ale dveře zamykat a odemykat klíčem. Poznámka: Pokud neúmyslně stisknete tlačítka na dálkovém ovládání, můžete dveře odemknout. Provozní dosah mezi vaším dálkovým ovládáním a vozidlem se může měnit v závislosti na prostředí. PROGRMOVÁNÍ DÁLKOVÉHO OVLÁDÁNÍ Pro vozidlo je možné naprogramovat maximálně osm dálkových ovladačů (včetně ovladačů dodaných s vozidlem). Pro postup se obraťte na svého prodejce. 18

21 Zámky ZMYKÁNÍ ODEMYKÁNÍ Dvojité uzamknutí POZOR Pokud dveře dvojitě zamknete, nebudete je schopni zevnitř odemknout. Dvojité zamykání je součástí ochrany před krádeží, zabraňující otevření dveří zevnitř. Dveře můžete dvojitě zamknout pouze tehdy, jsou-li všechny zavřené. Pokud se pokusíte aktivovat dvojité uzamčení při otevřených dveřích, krátce zazní houkačka a zámky se zamknou a znovu odemknou. Zámky dveří se vrátí do své předchozí polohy. Pokud jste úspěšně aktivovali dvojité uzamčení, ukazatele směru jednou bliknou. Pokud je zapnuta výstražná funkce ukazatelů směru, ukazatele směru zůstanou po dobu 3 sekund svítit. Zamykání a odemykání dveří klíčkem E71294 Odemknout Zamknout Dvojité zamykání dveří klíčkem Pro aktivaci dvojitého uzamčení dveří otočte klíčem do polohy pro odemčení a následně do polohy pro uzamčení. 19

22 Zámky Zamykání a odemykání dveří dálkovým ovládáním Zamykání a odemykání dveří pomocí klik C Přední dveře E71293 E71286 C C Zamknout Odemknout Uzamčení nákladového prostoru Stiskněte tlačítko zamykání jednou. Dvojité zamykání dveří dálkovým ovládáním Stiskněte dvakrát tlačítko zamykání. C ílá značka Zamknout Odemknout Pokud je bílá značka vidět, jsou dveře zamčené. 20

23 Zámky Zadní dveře C C Zamknout D Odemknout Dvojité zadní dveře E71287 C Odemčení nebo otevření Zamknout ílá značka Pokud je bílá značka vidět, jsou dveře zamčené. Posuvné dveře E71290 Zvenku Zevnitř E71291 E71289 C D C Van a Kombi Mikrobus 21

24 Zámky Zadní výklopné dveře E71292 Zvenku Zevnitř Přístup k uvolňovacímu tlačítku je skrz otvor ve spodní části zadních výklopných dveří. Zavírací zámky Poznámka: Nezapomeňte si ve vozidle klíče. Poznámka: Pokud se pokusíte uzamknout dveře, pokud jsou ještě otevřené, krátce zazní houkačka. Zavírací zámky vám umožní zavřít a zamknout vozidlo po jeho uzamčení pomocí klíče nebo dálkového ovladače. utomatické uzamčení Po překročení rychlosti 8 km/h dojde k automatickému uzamčení dveří. Odemčení dveří proveďte pomocí vnitřních klik. Zpětné automatické uzamčení Dveře se automaticky znovu zamknou, pokud neotevřete některé dveře do 45 sekund od odemknutí dveří dálkovým ovládáním. Dveře se zamknou a alarm se vrátí do předchozího stavu. Jednoduché odemčení Poznámka: Po odemčení dveří dvakrát bliknou ukazatele směru. Při povolení jsou k dispozici následující možnosti: K odemčení všech dveří dojde, pokud: zatáhnete za některou z vnitřních klik (pokud nejsou dveře dvojitě uzamčeny) otočíte klíčem v některém z dveřních zámků jednou stisknete odemykací tlačítko na dálkovém ovladači jednou stisknete odemykací tlačítko zavazadlového prostoru na dálkovém ovladači (podvozek s kabinou) Pokud jednou stisknete odemykací tlačítko nákladového prostoru, dojde k odemčení posuvných a zadních nebo zadních výklopných dveří. Dvojité odemčení Poznámka: Po odemčení dveří dvakrát bliknou ukazatele směru. 22

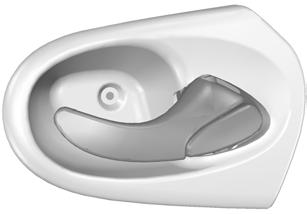

25 Zámky K odemčení předních dveří dojde, pokud: zatáhnete za některou z vnitřních klik (pokud nejsou dveře dvojitě uzamčeny) otočíte klíčem v některém z dveřních zámků jednou stisknete odemykací tlačítko na dálkovém ovladači (Van, us, Kombi) K odemčení dveří řidiče dojde, pokud: jednou stisknete odemykací tlačítko na dálkovém ovladači (podvozek s kabinou) jednou stisknete odemykací tlačítko zavazadlového prostoru na dálkovém ovladači (podvozek s kabinou) K odemčení všech dveří dojde, pokud: dvakrát během tří sekund otočíte klíčem v zámku některých předních dveří dvakrát během tří sekund stisknete odemykací tlačítko na dálkovém ovladači dvakrát během tří sekund stisknete odemykací tlačítko nákladového prostoru (podvozek s kabinou) Pokud jednou stisknete odemykací tlačítko nákladového prostoru, dojde k odemčení posuvných a zadních nebo zadních výklopných dveří. Zónové zpětné uzamčení Zamykání u modelů Van, us a Kombi je rozděleno do dvou zón - kabiny a nákladového prostoru. Podvozek s kabinou má pouze zónu kabiny. Opusťte vozidlo a stiskněte uzamykací tlačítko. Pro odemčení příslušné zóny jednou stiskněte odemykací tlačítko nebo odemykací tlačítko zavazadlového prostoru. Pokud nyní otevřete některé z dveří odemčené zóny, dojde k automatickému uzamčení ostatních dveří této zóny. Nastavitelné odemykání Nastavitelné odemykání je nastaveno ve chvíli prodeje a umožňuje zvolit, které dveře se odemknou po jednom nebo dvou stisknutích odemykacího tlačítka a odemykacího tlačítka nákladového prostoru. Pokud jste tuto funkci nechali deaktivovat, její opětovná aktivace není možná. Pro další informace se obraťte na svého prodejce. 23

26 Imobilizér motoru PRINCIPY FUNKCE Imobilizér motoru je zabezpečovacím prvkem proti odcizení, který zabraňuje nastartovat motor bez správně kódovaného klíče. KÓDOVNÉ KLÍČE Poznámka: Nezakrývejte klíče kovovými předměty. Usnadníte tím, aby přijímač správně klíč rozpoznal. Poznámka: Při případné ztrátě klíče nechte všechny ostatní klíče překódovat. Pro další informace se obraťte na svého prodejce. Náhradní klíče překódujte současně se svými stávajícími klíči. V případě ztráty klíče můžete u svého prodejce Ford získat náhradní. Je-li to možné, poskytněte mu číslo klíče, uvedené na štítku dodaném s originálními klíči. Od svého prodejce Ford můžete také získat další klíče. DEKTIVOVÁNÍ IMOILIZÉRU MOTORU Imobilizér motoru se automaticky deaktivuje po zapnutí zapalování pomocí správně nakódovaného klíče. Kontrolka na přístrojovém panelu se přibližně na tři sekundy rozsvítí a poté zhasne. Pokud klíč nebyl rozpoznán, zůstane kontrolka jednu minutu svítit nebo bude přibližně jednu minutu a potom v pravidelných intervalech blikat. Vyjměte klíč a zkuste to znova. Pokud se pokusíte nastartovat motor s nesprávně nakódovaným klíčem, budete muset před opětovným startováním se správně nakódovaným klíčem vyčkat přibližně 20 sekund. Pokud nelze se správně nakódovaným klíčem nastartovat motor, jedná se o poruchu. Kontrolu proveďte okamžitě. KTIVOVÁNÍ IMOILIZÉRU MOTORU Imobilizér motoru se automaticky aktivuje pět sekund po vypnutí zapalování. Jako potvrzení funkce systému bliká kontrolka na přístrojovém panelu. 24

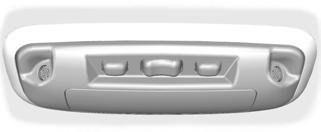

27 larm PRINCIPY FUNKCE Všechna vozidla Pokud dojde ke spuštění poplachu, bude po dobu 30 sekund znít houkačka a pět minut budou blikat ukazatele směru. Pokud dojde k odstranění příčiny spuštění poplachu, poplašné zařízení se vrátí zpět do předchozího pohotovostního stavu. Pokud nedojde k odstranění příčiny, houkačka se znovu rozezní. Vozidla s obvodovým alarmem Obvodový alarm brání neoprávněnému otevření dveří a kapoty vozidla. Chrání zároveň i audio-jednotku a přívěs (pokud je namontováno tažné zařízení Ford). Poplašné zařízení je možné aktivovat plně nebo částečně. Pokud poplašné zařízení aktivujete částečně, je funkce hlídání přívěsu neaktivní. Obvodový alarm se spustí, pokud někdo: otevře dveře otevře kapotu zkusí nastartovat motor pomocí nesprávně nakódovaného klíče vyjme audio-jednotku odpojí elektrickou zásuvku přívěsu (pokud byl tento připojen v době aktivace poplašného zařízení) Vozidla s poplašným zařízením první kategorie E71401 Poplašné zařízení první kategorie je rozšířením obvodového alarmu. Ultrazvukové snímání pohybu uvnitř vozidla chrání vozidlo proti neoprávněnému vniknutí do prostoru pro cestující a do nákladového prostoru. Poplašné zařízení je možné aktivovat plně nebo částečně. Hlídání přívěsu a snímání pohybu uvnitř vozidla je při částečné aktivaci poplašného zařízení neaktivní. Pokud aktivujete poplašné zařízení při otevřených dveřích, je snímání pohybu uvnitř vozidla neaktivní. Poplašné zařízení první kategorie funguje správně pouze při plném zavření všech oken. Oblast před snímači pohybu udržujte volně přístupnou. Poplašně zařízení první kategorie se spustí pokud: byl zaznamenán pohyb v prostoru pro cestující nebo v nákladovém prostoru, někdo se pokusil dostat do nákladového prostoru skrz okno zadních nebo zadních výklopných dveří. 25

28 larm ODJIŠTĚNÍ LRMU Obvodový alarm Poplašné zařízení se aktivuje 20 sekund po uzamčení dveří. Tato prodleva vám umožní zavřít všechny dveře a kapotu bez spuštění poplachu. Částečná ochrana Uzamkněte dveře pomocí klíče. Viz Zamykání a odemykání (stana 19). Plná ochrana Uzamkněte dveře pomocí dálkového ovladače nebo dvojitě uzamkněte dveře pomocí klíče nebo dálkového ovladače. Viz Zamykání a odemykání (stana 19). Poplašné zařízení první kategorie Částečná ochrana Uzamkněte dveře pomocí klíče. Viz Zamykání a odemykání (stana 19). ZJIŠTĚNÍ LRMU Obvodový alarm Vypnutí a ztišení poplachu je možné odemčením dveří pomocí klíče, zapnutím zapalování pomocí správně nakódovaného klíče nebo odemčením dveří pomocí dálkového ovladače. Viz Zamykání a odemykání (stana 19). Poplašné zařízení první kategorie Vypnutí a ztišení poplachu je možné odemčením dveří pomocí klíče v zámku dveří řidiče a zapnutím zapalování pomocí správně nakódovaného klíče během 12 sekund nebo odemčením dveří pomocí dálkového ovladače. Viz Zamykání a odemykání (stana 19). Plná ochrana Poznámka: Nezapínejte plnou ochranu, pokud je někdo uvnitř vozidla. Uzamkněte dveře pomocí dálkového ovladače nebo dvojitě uzamkněte dveře pomocí klíče nebo dálkového ovladače. Viz Zamykání a odemykání (stana 19). 26

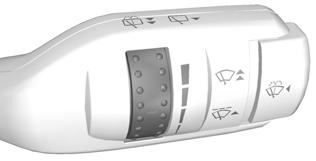

29 Stěrače a ostřikovače STĚRČE ČELNÍHO SKL Intervalové stírání D C E71013 C E71012 C D Jedno setření Intervalové stírání nebo automatické stírání Normální stírání Stírání vysokou rychlostí Dlouhý interval stírání Intervalové stírání C Krátký interval stírání utomatické stírání E71014 VÝSTRHY Nezapínejte automatické stírání za suchého počasí. Snímač deště je velmi citlivý a stěrače se mohou spustit, i když se na čelní sklo dostanou nečistoty nebo hmyz. 27

30 Stěrače a ostřikovače VÝSTRHY Stírátka vyměňte, jakmile po sobě začnou nechávat pruhy vody a šmouhy. Pokud je nevyměníte, bude snímač deště i nadále detekovat na čelním skle vodu a stěrače budou stírat, přestože větší část čelního skla bude suchá. Před zapnutím funkce automatického stírání při námraze nejprve čelní sklo úplně odmrazte. Před vjetím do myčky nezapomeňte automatické stírání vypnout. Pokud po zapnutí zapalování zapnete automatické stírání, stěrače bez ohledu na to, zda je sklo mokré nebo suché, jednou setřou. Snímač deště pak bude neustále měřit množství vody na čelním skle a automaticky tomu přizpůsobí rychlost stírání. Pokud zapnete zapalování při již zapnutých automatických stěračích, stěrače nesetřou, dokud snímač deště nezaznamená vodu na čelním skle. Citlivost snímače deště nastavíte otočným regulátorem. Nastavíte-li regulátorem nízkou citlivost, začnou stěrače stírat, až když snímač zjistí na čelním skle hodně vody. Nastavíte-li regulátorem vysokou citlivost, začnou stěrače stírat, už když snímač zjistí na čelním skle málo vody. OSTŘIKOVČE ČELNÍHO SKL E71016 POZOR Nespouštějte ostřikovače čelního skla na déle než 10 sekund, nebo když je nádržka prázdná. STĚRČ OSTŘIKOVČE ZDNÍHO OKN Intervalové stírání E71015 Nízká citlivost Vysoká citlivost E

31 Stěrače a ostřikovače Stěrač zadního okna bude stírat ve stejném intervalu jako jako stěrač čelního skla. KONTROL STÍRÁTEK STĚRČŮ Stírání při zpátečce Je-li páka stěračů v poloze,, C nebo D, při zařazení zpátečky se stěrač zadního okna spustí automaticky. Ostřikovač zadního okna E66644 říškem prstu přejeďte po hraně stírátka a zkontrolujte, zda není drsná. Pryž stírátek čistěte vodou pomocí měkké houby. E71018 POZOR Nespouštějte ostřikovač zadního skla na déle než 10 sekund, nebo když je nádržka prázdná. VÝMĚN STÍRÁTEK STĚRČŮ E Zvedněte rameno stěrače. 2. Umístěte lištu stěrače v pravém úhlu k ramenu stěrače (1). 3. Stiskněte příchytku ve směru šipky (2). 29

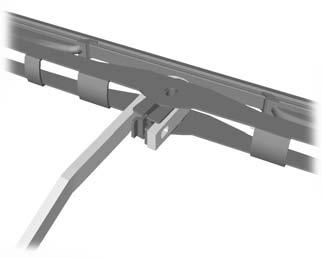

32 Stěrače a ostřikovače 4. Uvolněte lištu stěrače z ramena (3). 5. Posuňte lištu stěrače do strany (4). 6. Stáhněte lištu stěrače z ramena (5). Instalaci proveďte obráceným postupem. 30

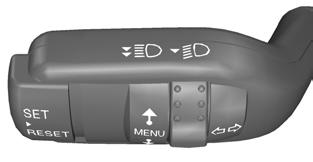

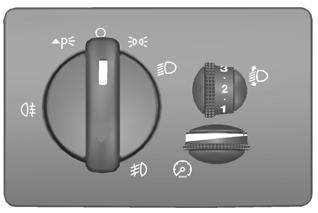

33 Osvětlení OVLÁDÁNÍ OSVĚTLENÍ Jedna strana Polohy spínače osvětlení F C E77368 Pravá strana Levá strana E E71094 D Dálková a tlumená světla C D E F Vypnuto oční a koncová světla Světlomety Přední světlomety do mlhy Koncová světla do mlhy Parkovací světla Parkovací světla Nejprve vypněte zapalování. Obě strany Zamáčkněte ovladač světel dovnitř a otočte jej do polohy F. E71095 Pro přepnutí mezi dálkovými a tlumenými světly přitáhněte páčku úplně k volantu. Světelná houkačka Přitáhněte páku lehce k volantu. 31

34 Osvětlení Osvětlení příjezdu Vypněte zapalování a přitáhněte páčku směrových světel k volantu, aby se zapnuly světlomety. Uslyšíte krátký tón. Světlomety automaticky zhasnou po 3 minutách při otevřených dveřích nebo po 30 sekundách po uzavření posledních dveří. Pokud uzavřete všechny dveře, ale během následujících 30 sekund některé z dveří otevřete, dojde k opětovnému spuštění časovače na 3 minuty. Osvětlení příjezdu lze zrušit opětovným přitáhnutím páčky směrových světel k volantu nebo zapnutím zapalování. UTOMTICKY ZPÍNNÁ SVĚTL Světlomety se budou zapínat a vypínat automaticky v závislosti na okolních světelných podmínkách. PŘEDNÍ MLHOVÁ SVĚTL E71096 POZOR Přední světlomety do mlhy používejte pouze v případech, kdy je viditelnost výrazně snížena mlhou, sněžením nebo deštěm. Poznámka: Pokud jsou zapnuty automatické světlomety, nelze zapnout přední světlomety do mlhy. ZDNÍ MLHOVÁ SVĚTL E73840 Poznámka: Pokud jste zapnuli automatické osvětlení, můžete dálková světla zapnout pouze tehdy, pokud funkce automatického osvětlení zapnula světlomety. E

35 Osvětlení UPOZORNĚNÍ Koncová světla do mlhy používejte pouze v případech, kdy je viditelnost menší než 50 metrů. Nepoužívejte koncová světla do mlhy, pokud prší nebo sněží. Poznámka: Pokud jsou zapnuty automatické světlomety, není možné zapnout koncová světla do mlhy. NSTVENÍ SKLONU SVĚTLOMETŮ ez nastavování sklonu světel S nastavováním sklonu světel Výškovou úroveň světelného kužele světlometů můžete přizpůsobovat nákladu vozidla. 33

36 Osvětlení SMĚROVÁ SVĚTL E74611 Zvednutý světelný kužel světlometů Snížený světelný kužel světlometů Pokud vozidlo není naloženo, nastavte ovladač sklonu světlometů na nulu. Pokud je vozidlo plně nebo částečně naloženo, nastavte sklon světlometů tak, aby byla osvětlena vzdálenost mezi 35 a 100 metry. VÝSTRŽNÁ PŘERUŠOVNÁ SVĚTL E71098 Poznámka: Vychylte páku nahoru nebo dolů a ukazatele směru třikrát bliknou. VNITŘNÍ OSVĚTLENÍ Stropní svítilny - vozidla bez snímačů interiéru C E71099 C Zapnuto Vypnuto Dveřní kontakt Stropní svítilny, které nejsou vybaveny spínačem, svítí pouze tehdy, je-li spínač na přední stropní svítilně v poloze C a otevřete dveře. E

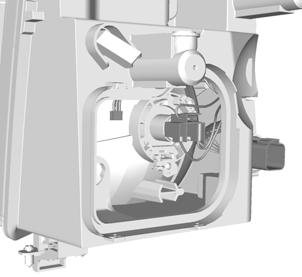

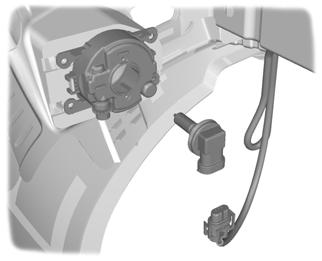

37 Osvětlení Vozidla s dvojitým zamykáním Pokud nastavíte spínač do polohy C, zůstanou stropní svítilny svítit i chvíli po zavření dveří. Po zapnutí zapalování zhasnou okamžitě. Po vypnutí zapalování se stropní svítilny rozsvítí. Po chvíli automaticky zhasnou. Necháte-li otevřené dveře, stropní svítilny po 30 minutách automaticky zhasnou. Pro jejich opětovné rozsvícení zapněte na chvíli zapalování. Stropní svítilna - vozidla se snímači interiéru Vnitřní osvětlení se také rozsvítí po vypnutí zapalování. Po nastartování motoru vnitřní osvětlení automaticky po krátké době zhasne. Jestliže nastavíte spínač do polohy C, vnitřní osvětlení se rozsvítí. Vnitřní osvětlení po krátké době automaticky zhasne, aby se zabránilo vybití baterie. Opětovné rozsvícení vnitřního osvětlení provedete krátkým zapnutím a vypnutím zapalování. Svítilny na čtení C E71946 E71945 C Vypnuto Dveřní kontakt Zapnuto Jestliže nastavíte spínač do polohy, rozsvítí se při otevření dveří stropní svítilna. Pokud necháte dveře otevřené, vnitřní osvětlení po krátké době zhasne, aby se zabránilo vybití baterie. Opětovné rozsvícení vnitřního osvětlení provedete krátkým zapnutím a vypnutím zapalování. Jestliže vypnete zapalování, světlo pro čtení po krátké době automaticky zhasne, aby se zabránilo vybití baterie. Pro jeho opětovné rozsvícení zapněte na chvíli zapalování. OSVĚTLENÍ SCHODU Svítilny osvětlení schodu se zapínají a vypínají automaticky při otevření a zavření dveří. Pokud odemknete dveře pomocí dálkového ovladače, svítilny se rozsvítí. Po chvíli automaticky zhasnou. 35

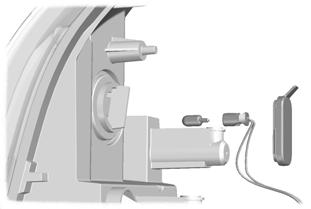

38 Osvětlení VÝMĚN ŽÁROVKY UPOZORNĚNÍ Vypněte světla i zapalování. Před demontáží žárovky ji nechte vychladnout. VÝSTRHY Nedotýkejte se skla žárovky. Demontáž světlometu Používejte pouze žárovky správné specifikace. Viz Tabulka specifikací žárovek (stana 43). Poznámka: Pokud je vozidlo vybaveno klimatizací, doporučujeme vám svěřit výměnu žárovek opravci. Některé žárovky jsou těžko přístupné. Poznámka: Pro výměnu žárovek světlometu, žárovky boční svítilny nebo žárovky předního ukazatele směru je nutné demontovat celý světlomet. Poznámka: Následující pokyny popisují demontáž žárovek. Náhradní žárovky nasazujte v obráceném pořadí kroků, není-li uvedeno jinak. E Otevřete kapotu. Vis Údržba (stana 120). 2. Demontujte šrouby. 3. Odpojte elektrický konektor. 4. Demontujte světlomet. Dálkové a klopené světlo světlometu E

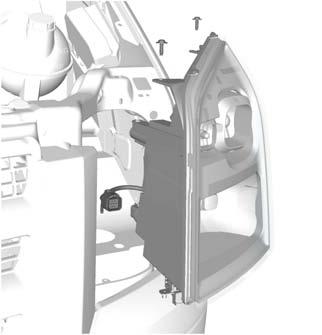

39 Osvětlení Přední směrová světla E Demontujte světlomet. 2. Uvolněte spony. 3. Sejměte kryt. 4. Odpojte elektrický konektor. 5. Uvolněte sponu a vyjměte žárovku. oční svítilny 4 E Demontujte světlomet. 2. Otočte držákem žárovky proti směru hodinových ručiček a vyjměte jej. 3. Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji. Přední světlomety do mlhy E Demontujte světlomet. 2. Sejměte kryt. 3. Vyjměte žárovku a držák žárovky. 4. Vyměňte žárovku. E Poznámka: Žárovku od držáku žárovky nelze oddělit. 1. Odpojte elektrický konektor. 2. Otočte držákem žárovky proti směru hodinových ručiček a vyjměte jej. 37

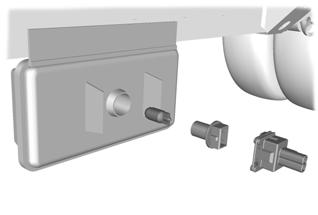

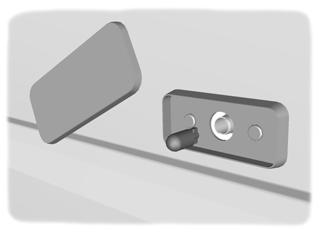

40 Osvětlení oční ukazatele 3 1 oční svítilny Podvozek s kabinou a valník s prodlouženým rámem E Opatrně demontujte boční ukazatel. 2. Podržte držák žárovky, otočte tělesem proti směru hodinových ručiček a vyjměte jej. 3. Vyměňte žárovku. E Odpojte elektrický konektor. 2. Otočte držákem žárovky proti směru hodinových ručiček a vyjměte jej. 3. Vyměňte žárovku. Jumbo Van E Otočte čočkou ve směru hodinových ručiček a vyjměte ji. 2. Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji. E Otočte čočkou libovolným směrem a vyjměte ji. 2. Vyměňte žárovku. 38

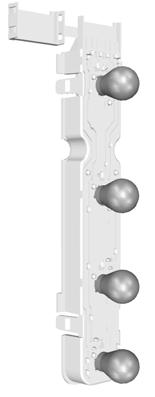

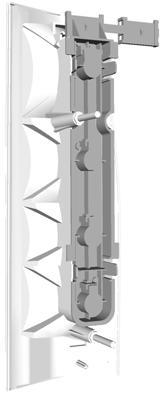

41 Osvětlení Zadní skupinové svítilny us a Kombi 1 2 C E71067 D E71066 C D Koncová a brzdová svítilna Směrové světlo Zpětný světlomet Svítilna do mlhy 1. Demontujte křídlové matice. 2. Demontujte zadní svítilnu a uvolněte držák žárovky. 3. Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji. 39

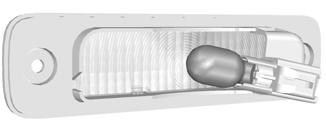

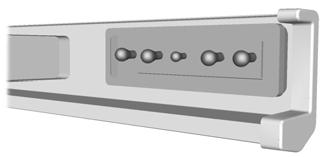

42 Osvětlení Podvozek s kabinou a valník Zadní boční svítilny 3 Valník 2 2 E E E D C 1. Opatrně vypáčte čočku z držáku. 2. Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji. Střední brzdové světlo 2 E71069 C D E Směrové světlo rzdová svítilna Koncová svítilna Zpětný světlomet Svítilna do mlhy 1. Uvolněte upevňovací sponu a odsuňte plastový rám ke straně. 2. Vyjměte čočku. 3. Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji. E Demontujte šrouby. 2. Demontujte svítilnu. 3. Vyměňte žárovku. 40

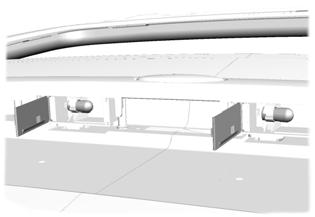

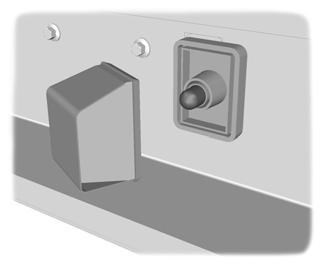

43 Osvětlení Střešní obrysové svítilny Vozidla se zadními výklopnými dveřmi E Demontujte šrouby. 2. Vyjměte čočku. 3. Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji. Osvětlení registrační značky E Otevřete čočku. 2. Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji. Valník Vozidla s dvojitými zadními dveřmi E Vyjměte čočku. 2. Vyměňte žárovku. 2 E Vyjměte čočku. 2. Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji. 41

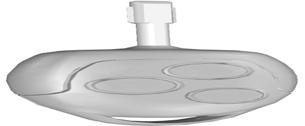

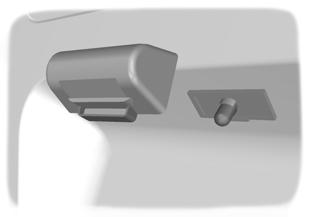

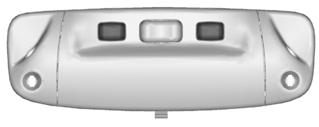

44 Osvětlení Přední svítilna osvětlení interiéru Vozidla bez snímačů interiéru 1 2 E Opatrně vypáčte svítilnu. 2. Vyjměte čočku. 3. Vyměňte žárovku. E Opatrně vypáčte svítilnu. 2. Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji. Zadní svítilna osvětlení interiéru 1 Vozidla se snímači interiéru 1 E Opatrně vypáčte svítilnu. 2. Vyměňte žárovku. 2 2 E

45 Osvětlení Přední čtecí svítilny E Opatrně vypáčte svítilnu. 2. Otočte držákem žárovky proti směru hodinových ručiček a vyjměte jej. 3. Vyměňte žárovku. Osvětlení schodu E71080 E Opatrně vypáčte svítilnu. 2. Vyjměte držák žárovky. 3. Vyměňte žárovku. TULK SPECIFIKCÍ ŽÁROVEK Žárovka Dálkové a klopené světlo světlometů oční svítilny Přední směrové světlo Přední světlomety do mlhy oční ukazatel směru oční ukazatel směru Specifikace (W) 55/ (H11) 5 21/5 43

46 Osvětlení oční obrysové světlo Koncové a brzdové světlo Žárovka Koncové světlo - podvozek s kabinou a valník rzdové světlo - podvozek s kabinou a valník Zadní směrová svítilna Zpětný světlomet Zadní mlhová světla Zadní boční svítilna - valník Třetí brzdové světlo Střešní obrysové světlo Osvětlení registrační značky - vozidla s dvojitými zadními dveřmi Osvětlení registrační značky - kromě vozidel s dvojitými zadními dveřmi Svítilna vnitřního osvětlení Svítilna na čtení Osvětlení stupačky Specifikace (W) 3 5/

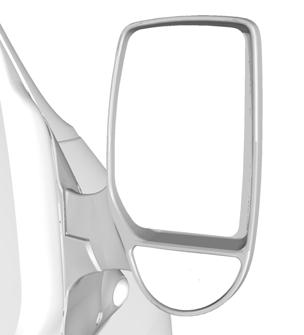

47 Okna a zrcátka ELEKTRICKY OVLÁDNÁ OKN VNĚJŠÍ ZPĚTNÁ ZRCÁTK POZOR Nemanipulujte s elektricky ovládanými okny, pokud jejich volnému pohybu brání nějaká překážka. E71273 E71327 Zavřít Otevřeno utomatické otevírání okna řidiče Krátce stiskněte tlačítko pro otevření. Pro zastavení okna jej stiskněte znovu. Vypouklé zpětné zrcátko POZOR Odhadněte správně vzdálenost objektů, které vidíte ve vypouklých zrcátkách. Předměty zobrazené ve vypouklých zrcátkách se jeví menší a vzdálenější, než jsou ve skutečnosti. Zrcátka zvětšují zadní zorné pole, aby se zredukoval tzv. mrtvý úhel v zadní čtvrtině vozidla. 45

48 Okna a zrcátka E71274 Při vracení zrcátka do původní polohy dejte pozor, abyste je úplně zaklapli do držáku. ELEKTRICKY OVLÁDNÁ VNĚJŠÍ ZPĚTNÁ ZRCÁTK E71281 Elektricky ovládaná vnější zpětná zrcátka jsou vybavena topným článkem odmrazujícím či odmlžujícím sklo zrcátka. Vis Regulace klimatu (stana 63). VNITŘNÍ ZRCÁTK C E71272 E71280 Při jízdě v noci sklopte zrcátko dolů, aby se snížila míra oslnění. C Levé zrcátko Vypnuto Pravé zrcátko 46

49 Okna a zrcátka POSUVNÁ OKN E66497 Otočte rukojetí ve směru hodinových ručiček a posunutím otevřete okno. ZDNÍ OČNÍ OKNO E66498 Pro otevření okna vytáhněte páku ven. Pro zajištění okna západkou stiskněte páku ve středu. Pro zavření okna zatáhněte za páku ve středu. Zatáhněte ji vzad, dokud nezapadne západka. 47

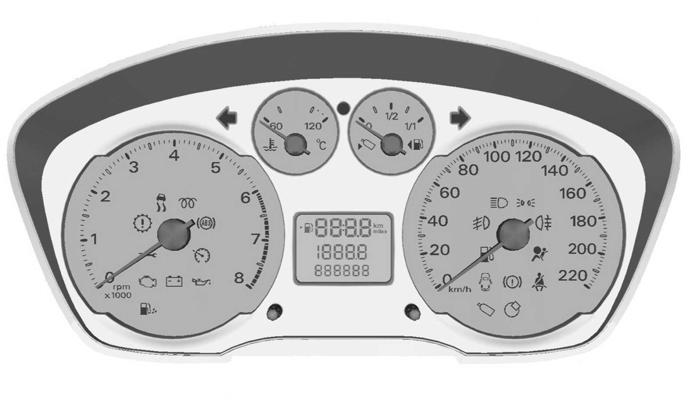

50 Přístroje MĚŘICÍ UKZTELE Přístrojový panel nižší třídy C D G F E E71334 C D E Otáčkoměr Ukazatel teploty chladicí kapaliny Ukazatel paliva Rychloměr Tlačítko nulování denního počitadla kilometrů 48

51 Přístroje F G Počitadlo ujetých kilometrů, denní počitadlo ujetých kilometrů, hodiny, dojezd na aktuální množství paliva v nádrži a varovná kontrolka otevřených dveří Tlačítko nastavení hodin Přístrojový panel vyšší třídy C D F E E73043 C D Otáčkoměr Ukazatel teploty chladicí kapaliny Ukazatel paliva Rychloměr 49

52 Přístroje E F Kontrolka zpráv Informační centrum Viz Všeobecné informace (stana 55). Ukazatel teploty chladicí kapaliny Zobrazuje teplotu chladicí kapaliny motoru. Při normálních pracovních teplotách se ručička ukazatele pohybuje ve středové oblasti. UPOZORNĚNÍ Nestartujte motor, pokud nebyla odstraněna příčina jeho přehřátí. Počitadlo ujetých kilometrů, denní počitadlo ujetých kilometrů a hodiny Přístrojový panel nižší třídy Pokud se ručička ukazatele blíží k teplotě 120 C, je motor přehřátý. Vypněte motor i zapalování a po vychladnutí motoru Viz Kontrola chladicí kapaliny motoru (stana 127). Viz Snížený výkon motoru (stana 103). zjistěte příčinu přehřátí. Ukazatel paliva Symbol šipky na palivovém čerpadle označuje, na které straně vozidla je umístěno plnicí hrdlo paliva. E71335 C C Hodiny a dojezd na aktuální množství paliva v nádrži Denní počitadlo kilometrů Počitadlo ujetých kilometrů Denní počitadlo ujetých kilometrů zaznamenává ujetou vzdálenost při jednotlivých cestách. Pro vynulování denního počitadla ujetých kilometrů stiskněte nulovací tlačítko. 50

53 Přístroje VROVNÉ KONTROLKY INDIKÁTORY Přistrojový panel nižší třídy Následující varovné kontrolky se po zapnutí zapalování pro ověření funkce systémů krátce rozsvítí: Varovná kontrolka S Varovná kontrolka airbagu Varovná kontrolka opotřebovaného brzdového obložení Varovná kontrolka brzdového systému Kontrolka tempomatu Varovná kontrolka otevřených dveří Varovná kontrolka motoru Varovná kontrolka zapalování Varovná kontrolka nízkého stavu paliva v nádrži Varovná kontrolka tlaku oleje Varovná kontrolka pohonu Kontrolka servisního intervalu Varovná kontrolka systému řízení stability (ESP) a kontroly trakce Kontrolka vody v palivu Přistrojový panel vyšší třídy Následující varovné kontrolky se po zapnutí zapalování pro ověření funkce systémů krátce rozsvítí: Varovná kontrolka S Varovná kontrolka airbagu Varovná kontrolka opotřebovaného brzdového obložení Varovná kontrolka brzdového systému Kontrolka tempomatu Varovná kontrolka motoru Varovná kontrolka zapalování Varovná kontrolka nízkého stavu paliva v nádrži Kontrolka upozornění na zprávy Varovná kontrolka systému řízení stability (ESP) a kontroly trakce Kontrolka vody v palivu Varovná kontrolka S Pokud se varovná kontrolka S trvale rozsvítí za jízdy, je to známka závady. Pokud současně nesvítí varovná kontrolka brzd, budete moci nadále normálním způsobem brzdit (bez S), ale při nejbližší možné příležitosti nechte systém zkontrolovat. Varovná kontrolka airbagu Pokud se varovná kontrolka airbagů rozsvítí nebo začne blikat za jízdy, je to známka závady. Nechte systém v nejbližším možném termínu zkontrolovat. Varovná kontrolka opotřebovaného brzdového obložení Varovná kontrolka opotřebovaného brzdového obložení se rozsvítí při opotřebení brzdového obložení na stanovenou míru. Nechte systém v nejbližším možném termínu zkontrolovat. 51

54 Přístroje Varovná kontrolka brzdového systému POZOR Zvolna snižte rychlost. Při používání brzd buďte opatrní. Nesešlapujte prudce brzdový pedál. Pokud se varovná kontrolka brzdového systému rozsvítí za jízdy, je to známka závady v jednom brzdovém okruhu. Zkontrolujte hladinu brzdové kapaliny. Viz Kontrola brzdové a spojkové kapaliny (stana 128). POZOR Kontrolu proveďte okamžitě. Pokud se varovná kontrolka brzdového systému rozsvítí současně s varovnou kontrolkou S nebo varovnou kontrolkou ESP, je to známka závady. Jakmile je to z bezpečnostních důvodů možné, zastavte vozidlo a před pokračováním v jízdě prověřte tuto závadu. Kontrolka tempomatu E71340 Kontrolka tempomatu se rozsvítí po nastavení rychlosti pomocí systému tempomatu. Směrová světla Kontrolka směrových světel bliká při použití ukazatelů směru. Náhlá změna v rychlosti blikání může znamenat vadnou žárovku ve směrovém světle. Varovná kontrolka otevřených dveří Varovná kontrolka otevřených dveří se rozsvítí po zapnutí zapalování, pokud nejsou správně zavřeny některé dveře, kapota nebo zadní výklopné dveře. Varovná kontrolka motoru Všechna vozidla Pokud se varovná kontrolka motoru rozsvítí za jízdy, je to známka závady. Pokud během jízdy bliká, okamžitě snižte rychlost vozidla. Pokud blikání pokračuje, vyhýbejte se prudkému zvyšování či snižování rychlosti. Motor poběží dál, ale pouze s omezeným výkonem. Kontrolu proveďte okamžitě. Vozidla se zážehovým motorem Vozidla se vznětovým motorem Varovná kontrolka motoru slouží zároveň jako kontrolka žhavicích svíček. Viz Startování vznětového motoru (stana 82). Kontrolka předních světel do mlhy Kontrolka předních světel do mlhy se rozsvítí po jejich zapnutí. 52

55 Přístroje Kontrolka světlometů Kontrolka světlometů se rozsvítí po zapnutí klopených nebo obrysových světel. Varovná kontrolka zapalování Všechna vozidla Pokud se varovná kontrolka zapalování rozsvítí za jízdy, vypněte všechnu elektrickou výbavu, která není nezbytná, a nechte závadu okamžitě odborně prověřit. Varovná kontrolka nízkého stavu paliva v nádrži palivo. Pokud se rozsvítí kontrolka nízkého stavu paliva v nádrži, doplňte při nejbližší příležitosti Symbol šipky na palivovém čerpadle označuje, na které straně vozidla je umístěno plnicí hrdlo paliva. Kontrolka dálkových světel blikat. Kontrolka dálkových světel se rozsvítí po jejich zapnutí. Při použití světelné houkačky bude Kontrolka upozornění na zprávy Kontrolka upozornění na zprávy se rozsvítí po uložení nové zprávy do centra zpráv. Viz Informační hlášení (stana 57). Varovná kontrolka tlaku oleje UPOZORNĚNÍ Pokud varovná kontrolka oleje svítí, nepokračujte v jízdě, i když bude výška hladiny oleje v předepsaném rozmezí. Kontrolu proveďte okamžitě. Pokud se varovná kontrolka tlaku oleje rozsvítí za jízdy, je to známka závady. Zastavte, vypněte motor a zkontrolujte výšku hladiny oleje v motoru. Viz Kontrola motorového oleje (stana 126). Varovná kontrolka pohonu Všechna vozidla Pokud se varovná kontrolka pohonu rozsvítí za jízdy, je to známka závady na motoru nebo systémech souvisejících s pohonem. Kontrolu proveďte okamžitě. Vozidla se zážehovým motorem Vozidla se vznětovým motorem Kontrolka zadních světel do mlhy Kontrolka zadních světel do mlhy se rozsvítí po jejich zapnutí. 53

56 Přístroje Kontrolka ukazatele servisního intervalu Vozidla se vznětovým motorem Kontrolka servisního intervalu se rozsvítí, je-li třeba třeba provést servis z důvodu přílišného množství sazí nebo nečistot v oleji. Nechte olej v motoru při nejbližší příležitosti vyměnit. Po provedení servisu váš dealer kontrolku servisního intervalu zhasne. Varovná kontrolka systému řízení stability (ESP) a kontroly trakce Poznámka: Pokud dojde k závadě na systému ESP nebo kontroly trakce, dojde k automatickému vypnutí souvisejících systémů. Varovná kontrolka ESP a kontroly trakce při práci systému bliká. Pokud nebliká nebo se rozsvítí za jízdy, je to známka závady. Nechte systém v nejbližším možném termínu zkontrolovat. ZVUKOVÉ VÝSTRHY INDIKÁTORY Varování při otevřených dveřích Varování při otevřených dveřích zazní, pokud zapnete zapalování a nejsou správně zavřené dveře, kapota nebo zadní výklopné dveře. Informační centrum Viz Osobní nastavení (stana 60). Pokud systém ESP vypnete, varovná kontrolka se rozsvítí. Pokud systém opět zapnete nebo vypnete zapalování, kontrolka zhasne. Kontrolka vody v palivu Vozidla se vznětovým motorem Kontrolka vody v palivu se rozsvítí, překročí-li množství vody v palivovém filtru stanovené množství. Okamžitě vypusťte vodu. Viz Vypuštění odlučovače vody v palivovém filtru (stana 129). 54

57 Informační displeje VŠEOECNÉ INFORMCE POZOR Z důvodu bezpečnosti silničního provozu funkce přepínejte, jen když je vozidlo v klidu. Pomocí informačního centra a multifunkční páky na sloupku řízení je možné naprogramovat různé funkce. Informační centrum rovněž poskytuje varovná hlášení o chybách nebo poruchách systémů. Viz Informační hlášení (stana 57). Hlavní nabídka Přehled hlavních nabídek na displeji 15: C DISTNCE TO EMPTY: 200 km VERGE FUEL 8.0 l/100 VERGE SPEED 87 km/h OUTSIDE IR TEMP 15.0 C YOUR SETTINGS SET/RESET E73982 Z hlavní nabídky je možné přecházet do různých podnabídek. 55

58 Informační displeje Ovládací prvky Denní počitadlo kilometrů E : trip km 15.0 C E73265 Pro procházení nabídkami použijte otočný ovladač. E73266 Poznámka: Jsou-li aktivovány zvukové signály, zazní při každém stisknutí tlačítka krátký tón. Pro výběr podnabídky nebo položky, kterou chcete upravit, stiskněte tlačítko SET a RESET. Počitadlo ujetých kilometrů E : trip km 15.0 C Pro vynulování stiskněte nejméně na 2 sekundy tlačítko SET a RESET. Vzdálenost do vyprázdnění nádrže E73985 DISTNCE TO EMPTY 200 km 4.7 trip km Poznámka: Změna způsobu jízdy může způsobit změnu této hodnoty. Indikuje přibližnou vzdálenost, kterou vozidlo ujede na zbývající palivo v nádrži. Průměrná spotřeba paliva E73986 VERGE FUEL 8.0 l/ trip km Indikuje průměrnou spotřebu paliva od posledního vynulování funkce. Pro vynulování stiskněte tlačítko SET a RESET. 56

59 Informační displeje Průměrná rychlost E73987 VERGE SPEED 87 km/h 4.7 trip km Zobrazuje průměrnou rychlost za posledních kilometrů nebo od chvíle, kdy proběhlo poslední vynulování. Pro vynulování stiskněte tlačítko SET a RESET. Teplota venkovního vzduchu V následujících situacích zazní varovný zvukový signál: +4 ºC a nižší: varování před mrazem 0 ºC a nižší: nebezpečí zledovatělé vozovky. INFORMČNÍ HLÁŠENÍ Varovná hlášení Pokud se na displeji objeví některá varovná zpráva, pro potvrzení jejího přijetí musíte stisknout tlačítko SET a RESET. E73988 OUTSIDE IR TEMP 15.0 C 4.7 trip km POZOR I když teplota vzroste nad +4 ºC, není zaručeno, že vozovka je prosta nebezpečí vyvolaných nepříznivým počasím. E73273 Některé varovné zprávy jsou doprovázeny rozsvícením kontrolky zpráv nad displejem, a to buď žlutě nebo červeně, podle závažnosti problému. Dostaví-li se výstražná zpráva doprovázená rozsvícením kontrolky, zůstane kontrolka svítit. 57

60 Informační displeje Zprávy ENGINE MLFUNCTION (ZÁVD MOTORU) LOW OIL LEVEL (NÍZKÁ HLDIN OLEJE) WTER DETECTED IN FUEL (PŘÍTOMNOST VODY V PLIVU) LOW OUTSIDE TEMPE- RTURE (NÍZKÁ OKOLNÍ TEPLOT) LOW OUTSIDE TEMPE- RTURE (NÍZKÁ OKOLNÍ TEPLOT) SERVICE OIL NOW (JE TŘE VYMĚNIT OLEJ) DOOR JR CLOSE DOOR (ZVŘETE POOTEVŘENÉ DVEŘE) DRIVER DOOR OPEN (DVEŘE ŘIDIČE OTEVŘENY) PSSENGER DOOR OPEN (DVEŘE SPOLU- JEZDCE OTEVŘENY) Varovná kontrolka Červená Červená Červená Červená Žlutá Žlutá Žlutá Žlutá Žlutá Význam Závada na motoru nebo souvisejících systémech. Zastavte vozidlo, jakmile to bude možno bezpečně provést, a ihned vypněte motor. Nechte motor zkontrolovat řádně vyškolenými techniky. Nízká hladina oleje Zastavte vozidlo, jakmile to bude možno bezpečně provést, a ihned vypněte motor. Doplňte motorový olej. Viz Kontrola motorového oleje (stana 126). yla zjištěna voda v palivu. Nechte palivový systém zkontrolovat řádně vyškolenými techniky. Okolní teplota je nižší než 0 ºC Okolní teplota je nižší než +4 ºC Nechte vozidlo zkontrolovat řádně vyškolenými techniky. Zkontrolujte, zda jsou plně dovřené všechny dveře. Dveře řidiče jsou otevřené. Dveře spolujezdce jsou otevřené. 58

61 Informační displeje Zprávy DRIVER SIDE RER DOOR OPEN (ZDNÍ OČNÍ DVEŘE N STRNĚ ŘIDIČE OTEVŘENY) PSSENGER SIDE RER DOOR OPEN (ZDNÍ OČNÍ DVEŘE N STRNĚ SPOLU- JEZDCE OTEVŘENY) LUGGGE COMP OPEN (OTEVŘENÝ ZVZ- DLOVÝ PROSTOR) ONNET OPEN (KPOT OTEVŘEN) SERVICE OIL SOON xx DYS (Z xx DNÍ JE TŘE PROVÉST VÝMĚNU OLEJE) SERVICE OIL RESET IN PROG (PROÍHÁ VYMZÁNÍ ZÁZNMU O VÝMĚNĚ OLEJE) SERVICE OIL RESET COMPLETE (ZÁZNM O VÝMĚNĚ OLEJE VYMZÁN) *LRM* RESET TO STOP (ZSTVENÍ *UDÍKU*) Varovná kontrolka Žlutá Žlutá Žlutá Žlutá Význam Zadní dveře na straně řidiče jsou otevřené. Zadní dveře na straně spolujezdce jsou otevřené. Je otevřený nákladový prostor nebo zadní dveře. Kapota je otevřená. Oznamuje blížící se výměnu oleje. Probíhá vymazání záznamu o výměně oleje. Záznam o výměně oleje byl vymazán. Zvoní budík. Viz Osobní nastavení (stana 60). 59

62 Informační displeje OSONÍ NSTVENÍ Přehled nastavení nabídek displeje E73990 YOUR SETTINGS SET/RESET LNGUGE ENGLISH CLOCK SETTING :59 LRM SETTING :59 OFF TIME FORMT 24 h MESURE UNITS METRIC MESSGE CHIMES OFF YOUR SETTINGS EXIT Nabídka nastavení (Your settings menu) E73989 YOUR SETTINGS SET/RESET 4.7 trip km V nabídce nastavení jsou dostupné následující podnabídky: Language (jazyk) Clock setting (nastavení hodin) larm setting (nastavení budíku) Time format (formát času) Units of measure (měrné jednotky) Message chimes (tóny zpráv) Language setting (nastavení jazyka) E73991 LNGUGE ENGLISH 4.7 trip km Na výběr máte jedenáct jazyků: ngličtinu (UK), němčinu, italštinu, francouzštinu, španělštinu, turečtinu, ruštinu, holandštinu, polštinu, švédštinu, portugalštinu. Po vybrání otočte pro uložení volby a opuštění nabídky otočným ovladačem. 60

63 Informační displeje Nastavení hodin Viz Hodiny (stana 77). Nastavení budíku E74286 LRM SETTING OFF 4.7 trip km Stiskněte a držte SET a RESET Den začne blikat. Pomocí otočného ovladače proveďte nastavení. Pro potvrzení nastavení a přechod na měsíc stiskněte tlačítko SET a RESET. Stejným způsobem nastavte rok, hodiny a minuty. Po nastavení minut a stisknutí SET a RESET se čas uloží. Pro zapnutí a vypnutí budíku stiskněte SET a RESET. udík je zapnut E : C 4.7 trip km E74387 *LRM* RESET TO STOP 4.7 trip km Pro vypnutí stiskněte tlačítko SET a RESET. Formát času E73995 TIME FORMT 24 h 4.7 trip km Pro přepnutí mezi 12 a 24hodinovým formátem stiskněte SET a RESET. Měrné jednotky E73993 MESURE UNITS METRIC 4.7 trip km Pro přepnutí mezi metrickými a britskými jednotkami stiskněte SET a RESET. Tóny zpráv Je možno deaktivovat následující zvukové signály: 61

64 Informační displeje při okolní teplotě 4 C potvrzení nastavení času stisknutí tlačítek SET a RESET E73994 MESSGE CHIMES OFF 4.7 trip km Stisknutí SET a RESET pro zapnutí a vypnutí tónů. Nastavení ukončení YOUR SETTINGS EXIT E73996 Pro ukončení stiskněte SET a RESET. 62

65 Regulace klimatu PRINCIPY FUNKCE Venkovní vzduch Vstupní otvory vzduchu před čelním sklem udržujte vždy nezakryté (sněhem, listím atd.), aby topení a větrání mohlo účinně fungovat. Recirkulovaný vzduch UPOZORNĚNÍ Nedoporučuje se používat recirkulovaný vzduch déle než 30 minut. ude cirkulovat vzduch, který je momentálně v prostoru pro cestující, do vozidla nebude proudit venkovní vzduch. Topení Výkon topení závisí na teplotě chladicí kapaliny. Klimatizace Poznámka: Klimatizace pracuje, jen když je teplota vyšší než +4 ºC. Poznámka: Pokud budete používat klimatizaci, zvýší se spotřeba paliva vašeho vozidla. Proud vzduchu je veden přes výparník, kde se ochlazuje. Ze vzduchu se odstraňuje vlhkost, což pomáhá udržovat okna nezamlžená. Výsledná kondenzovaná voda je odváděna mimo vozidlo, a je tudíž zcela normální, uvidíte-li pod zaparkovaným vozidlem loužičku vody. Všeobecné pokyny pro ovládání prostředí v interiéru vozidla Úplně zavřete všechna okna. Vyhřívání interiéru Vzduch nasměrujte do prostoru pro nohy. V chladném nebo vlhkém počasí nasměrujte část vzduchu na čelní sklo a na boční okna. Ochlazování interiéru Vzduch nasměrujte do oblasti hlavy. VĚTRCÍ PRŮDUCHY F E E71344 C D E F Vlevo Vpravo Otevřeno Zavřít Dolů Nahoru C D 63

66 Regulace klimatu RUČNÍ REGULCE KLIMTU Ovládací prvek rozvodu vzduchu Ventilátor větrání C E65967 E65965 C Úroveň hlavy Prostor pro nohy Čelní sklo Vypnuto Poznámka: Pokud vypnete ventilátor, může dojít k zamlžení čelního skla. Recirkulovaný vzduch Ovladač rozdělení vzduchu můžete nastavit do libovolné polohy mezi symboly. Malé množství vzduchu vždy směřuje na čelní sklo. Ovládací prvek teploty E65966 E65968 Otočením ve směru hodinových ručiček zvolíte venkovní vzduch, otočením proti směru hodinových ručiček zvolíte recirkulaci vzduchu. Rychlé odmrazování a odmlžování čelního skla Modrá Studený Červená Teplý E

67 Regulace klimatu Uzavřete všechny výdechy vzduchu, aby maximum vzduchu směřovalo na čelní sklo. Je-li třeba, zapněte vyhřívání oken. Viz Vyhřívaná okna a zpětná zrcátka (stana 66). Rychlé vytápění interiéru Klimatizace Zapínání a vypínání klimatizace E65970 Větrání E65972 C D D C Recirkulovaný vzduch Venkovní vzduch Zapnuto a vypnuto Kontrolka klimatizace E65971 Úroveň hlavy Nastavte ovladač rozvodu vzduchu do polohy. Ventilátor větrání nastavte do libovolné polohy. Otevřete výdechy vzduchu podle svých požadavků. Pro zapnutí a vypnutí klimatizace stiskněte ovladač ventilátoru. Při zapnutí klimatizace se rozsvítí kontrolka v ovladači. Chlazení venkovním vzduchem E65973 Zapněte klimatizaci. 65

68 Regulace klimatu Rychlé ochlazení interiéru Nastavte ovladač rozdělení vzduchu do polohy a zvolte venkovní přívod vzduchu. Pokud je venkovní teplota nad 4 C, automaticky se zapne klimatizace. V tomto případě nebude svítit kontrolka v ovladači. E65974 Zapněte klimatizaci. Odmrazování a odmlžování čelního skla VYHŘÍVNÁ OKN ZPĚTNÁ ZRCÁTK Vyhřívaná okna Poznámka: Vyhřívání oken je funkční pouze při běžícím motoru. Pro odmrazování a odmlžování čelního skla a zadního okna použijte vyhřívání oken. Vyhřívané čelní sklo E65975 Čelní sklo Nastavte ovladač rozdělení vzduchu do polohy a zvolte venkovní přívod vzduchu. Pokud je venkovní teplota nad 4 C, automaticky se zapne klimatizace. V tomto případě nebude svítit kontrolka v ovladači. Snížení vlhkosti vzduchu v interiéru E65976 Čelní sklo E71345 Pro zapnutí vyhřívání čelního skla stiskněte spínač. Pokud je vyhřívání čelního skla zapnuto, svítí kontrolka na spínači. Pro vypnutí vyhřívání čelního skla znovu stiskněte spínač. Po chvíli dojde k automatickému vypnutí. 66

69 Regulace klimatu Vyhřívané zadní okno UPOZORNĚNÍ Pokud je programovatelné topení na palivo zapnuté, nedoplňujte palivo. E71346 Pro zapnutí vyhřívání zadního okna stiskněte spínač. Pokud je vyhřívání zadního okna zapnuto, svítí kontrolka na spínači. Pro vypnutí vyhřívání zadního okna znovu stiskněte spínač. Po chvíli dojde k automatickému vypnutí. Vyhřívaná vnější zpětná zrcátka Elektrická vnější zpětná zrcátka jsou vybavena topnými články, které slouží k odmrazení a odmlžení skla zrcátka. K jejich zapnutí dojde automaticky po zapnutí vyhřívání čelního skla nebo zadního okna. PŘÍDVNÉ TOPENÍ Všeobecné informace Poznámka: Pokud dojde k poklesu napětí autobaterie, programovatelné topení na palivo se automaticky vypne. Poznámka: Jestliže došlo k přerušení napájení programovatelného topení na palivo, všechny symboly na displeji blikají. Topení nebude za těchto okolností fungovat. Nastavte znovu čas hodin. Poznámka: V případě závady se programovatelné topení na palivo vypne. Nechte si systém zkontrolovat odborníkem. Dodržujte následující pokyny: Zapněte programovatelné topení na palivo na přibližně 10 minut nejméně jednou měsíčně v průběhu celého roku. Zabraňuje se tím zadření vodního čerpadla a motoru nezávislého topení. Ujistěte se, že chladicí kapalina ve vašem vozidle obsahuje po celý rok nejméně 10 % nemrznoucí kapaliny, jinak by mohlo dojít ke korozi. Ujistěte se, že je hladina chladicí kapaliny ve vyrovnávací nádržce mezi značkami MX a MIN, aby nedošlo k zavzdušnění. Viz Kontrola chladicí kapaliny motoru (stana 127). UPOZORNĚNÍ Nezapínejte programovatelné topení na palivo u čerpacích stanic, v blízkosti zdrojů hořlavých par nebo prachu a v uzavřených prostorách. 67

70 Regulace klimatu Programovatelný ventilátor je spuštěn poté, co chladicí kapalina dosáhne určité teploty. V tomto režimu nemá okolní teplota žádný vliv. Při trvalém běhu ventilátoru sleduje jednotka okolní teplotu. Pokud je tato teplota nad 5 C, programovatelné topení na palivo se nezapne. Programovatelné topení na palivo pracuje nezávisle na topení vozidla ohříváním chladicího okruhu motoru. Je zásobováno z palivové nádrže vozidla. Pro rychlejší ohřev interiéru vozidla jej můžete používat současně s topením vozidla i za jízdy. Je možné, že když je programovatelné topení na palivo aktivováno, vychází zpod bočních stran vozidla kouř. To je normální. Princip funkce Před uvedením do provozu UPOZORNĚNÍ Otočením přepínače ventilátoru do jiné polohy než je poloha jedna může dojít ke snížení životnosti nebo dokonce k vybití baterie. Nastavení denního času E71347 Stiskněte a přidržte tlačítko na více než tři sekundy, dokud na displeji nebude blikat čas. Pro nastavení času stiskněte během pěti sekund tlačítka a D. Když příslušné tlačítko přidržíte, čas se bude nastavovat rychleji. D Před aktivací programovatelného topení si připravte následující nastavení: Nastavte ovládací prvek teploty vozidla na maximum. Otočte přepínač ventilátoru do polohy jedna. Před vypnutím zapalování přepněte na vnitřní cirkulaci vzduchu. Vyčkejte nejméně pět sekund, než systém ventilace uzavře vnější vstup vzduchu. Otevřete všechny výdechy vzduchu do kabiny. 68

71 Regulace klimatu Nastavení doby topení Vypnutí topení Stiskněte tlačítko se symbolem topení. Vytápění bude v provozu ještě tři minuty a pak se vypne. Na displeji se pak bude zobrazovat denní čas. Režim časově ovládaného topení C D E71348 UPOZORNĚNÍ Doporučené nastavení je 30 minut. Delší doby způsobují snížení životnosti akumulátorové baterie nebo dokonce její vybití. Poznámka: Dobu topení pro přednastavené časy a režim časově ovládaného topení je možno nastavit od 10 do 120 minut. Stiskněte a přidržte tlačítko na více než tři sekundy, dokud na displeji nebude blikat čas. Počkejte pět sekund, až se objeví symbol topení a bude blikat doba topení. Pro nastavení doby topení stiskněte tlačítka a D. Po nastavení doby topení stiskněte tlačítko. Na displeji se zobrazí denní čas s blikající dvojtečkou. E71349 Topení lze zapnout pro vytápění na předem nastavenou dobu v libovolném časovém okamžiku. Stiskněte tlačítko C. Na displeji bude svítit zbývající doba topení a symbol topení. 69

72 Regulace klimatu Nepřetržitý provoz vytápění C Programování přednastavených časů začátku topení E71350 POZOR Toopení bude pokračovat v práci i po vypnutí zapalování. Pokud není potřeba dále topit, vypněte topení. Stiskněte a držte tlačítko. Stiskněte tlačítko C. Topení bude nyní v provozu, dokud tlačítko C nestisknete znovu. Na displeji budou svítit hodiny a symbol topení. E71351 D Opakovaně stiskněte tlačítko, dokud se nezobrazí symbol (1, 2 nebo 3) pro požadovaný přednastavený čas začátku topení. Pro nastavení času stiskněte na tlačítka a D. Když příslušné tlačítko přidržíte, čas se bude nastavovat rychleji. Po naprogramování přednastavených časů stiskněte tlačítko. Na displeji se zobrazí denní čas s blikající dvojtečkou. Režim programovatelného topení Topení se v přednastaveném čase začátku topení automaticky zapne a zůstane zapnuto po naprogramovanou dobu. Na displeji bude svítit zbývající doba topení a symbol topení. Naprogramovat se dají až tři různé časy spuštění. 70

73 Regulace klimatu ktivace a deaktivace přednastavených časů začátku topení C E71352 Opakovaně stiskněte tlačítko, dokud se nezobrazí symbol (1, 2 nebo 3) pro požadovaný přednastavený čas začátku topení. Stiskněte tlačítko C. Na displeji se zobrazí symbol ON. Chcete-li přednastavený čas deaktivovat, znovu stiskněte tlačítko C. 71

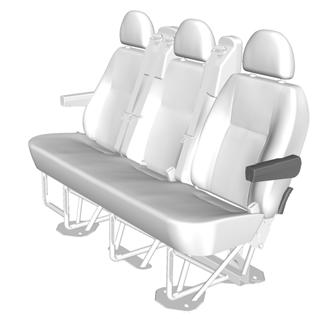

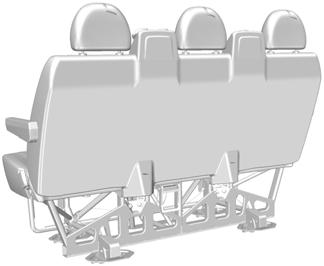

74 Sedadla SEZENÍ VE SPRÁVNÉ POLOZE držel volat s mírně pokrčenými pažemi, měl mírně pokrčené nohy, čímž budete moci plně sešlapovat pedály, vedl ramenní popruh bezpečnostního pásu přes střed ramena a aby stehenní pás pevně obepínal vaše stehna. Ujistěte se, že je vaše poloha při řízení pohodlná a že se můžete plně věnovat řízení vozidla. E68595 UPOZORNĚNÍ Neseřizujte sedadla, pokud je vozidlo v pohybu. ezpečnostní pás vás udrží v poloze, ve které je dosaženo optimální účinnosti airbagu, pouze v případě, že je řádně zapnutý. PŘEDNÍ SEDDL POZOR Neseřizujte sedadla, pokud je vozidlo v pohybu. Posouvání sedadel dozadu a dopředu Při jeho správném používání poskytují sedadlo, opěrka hlavy, bezpečnostní pás a airbagy optimální ochranu pro případ nehody. Doporučujeme vám, abyste: seděl ve vzpřímené poloze, co nejdále zasunut do sedadla, nesklápěl opěradlo pod větším úhlem než 30 nastavil opěrku hlavy tak, aby její nejvyšší bod byl v úrovni nejvyššího bodu vaší hlavy, dodržoval dostatečnou vzdálenost mezi vámi a volantem; minimální doporučená vzdálenost mezi hrudníkem a krytem airbagu je 254 millimetrů, 2 E

75 Sedadla POZOR Po uvolnění páky zahýbejte sedadlem dozadu a dopředu, aby se s jistotou úplně zaaretovalo. Nastavení sklonu základny sedadla UPOZORNĚNÍ Neposunujte přední sedadla příliš blízko k přístrojové desce. K autobaterii vozidla je možný přístup pouze v devíti předních polohách západky. Nastavení bederní opěrky E66531 E66530 Zvýšení Snížení E

76 Sedadla Nastavení sklonu opěradla Sklopení jednoduchého opěradla vpřed 3 1 E66533 Nastavení loketní opěrky 2 E70789 Sklopení celého opěradla vpřed E66534 Otočte kolem pod loketní opěrkou. ZDNÍ SEDDL UPOZORNĚNÍ Pokud je vozidlo v pohybu, nepoužívejte lavicová sedadla jako lůžko. Ujistěte se, že jsou sedadla a opěradla plně upevněna ve svých záchytech. E68610 Pro sklopení opěradla: 1. Stáhněte uvolňovací popruhy dolů a podržte je v této poloze. 2. Zatlačte opěradlo vpřed. 74

77 Sedadla Pro navrácení opěradla do vzpřímené polohy: 1. Stáhněte uvolňovací popruhy dolů a podržte je v této poloze. 2. Zatlačte opěradlo do vzpřímené polohy. Vyjmutí lavicových sedadel UPOZORNĚNÍ Lavicové sedadlo váží 89 kilogramů. UPOZORNĚNÍ Sedadlo uchovávejte na suchém a bepečném místě. E Sklopte opěradlo vpřed. 2. Vytáhněte uvolňovač vzhůru a podržte jej v této poloze. 3. Opatrně táhněte sedadlo dozadu, dokud přední strana rámu sedadla nezapadne do úchytů na podlaze. 4. Odmontujte sedadlo. Montáž sedadla proveďte opačným postupem. OPĚRKY HLVY E66539 E68612 UPOZORNĚNÍ Po vyjmutí sedadel ucpěte otvory po příslušných šroubech, aby do vozidla nevnikaly výfukové plyny. 75

78 Sedadla Seřízení hlavové opěrky POZOR Pokud jsou na zadních sedadlech přepravováni cestující nebo používáte-li dětskou sedačku, povytáhněte opěrky hlavy zadních sedadel nahoru. Seřiďte hlavovou opěrku tak, aby její vršek končil ve stejné výšce jako vaše hlava. Vyjmutí hlavové opěrky Stiskněte zajišťovací tlačítka a vyjměte hlavovou opěrku ven. VYHŘÍVNÁ SEDDL E66540 Poznámka: Pro používání vyhřívaných sedadel nastartujte motor. Vyhřívaná sedadla dosáhnou své maximální teploty za pět až šest minut. K jejich vypnutí dojde automaticky. 76

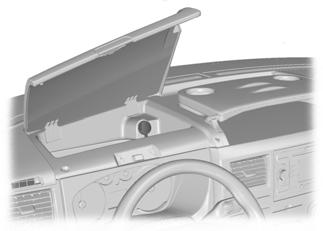

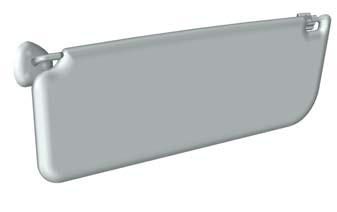

79 Funkce zajišťující pohodlí HODINY Vozidla s přístrojovým panelem nižší třídy S audio-navigačním systémem Ford nebo audio-jednotkou s přehrávačem CD Pro podrobný návod, jak nastavit hodiny, se obraťte k příslušné příručce k audio-jednotce. S audio-jednotkou bez přehrávače na CD Viz Měřicí ukazatele (stana 48). Poznámka: Po nastavení času zazní krátký tón. Zapněte zapalování do polohy II. Stiskněte a přidržte tlačítko pro nastavení hodin na více než tři sekundy, dokud na displeji nebude blikat čas. Pro změnu času stiskněte tlačítko pro nastavení hodin. Pro rychlou změnu času tlačítko stiskněte a držte. Pro přepnutí mezi 12 a 24 hodinovým formátem času stiskněte a držte tlačítko pro nastavení hodin více než jednu sekundu. ez audio-navigačního systému nebo audio-jednotky Ford E73992 CLOCK SETTING trip km Přesuňte se na tento displej. Stiskněte a držte tlačítka SET a RESET. Ukazatel dne začne blikat. Pomocí otočného ovladače proveďte změnu nastavení. Pro potvrzení nastavení a přesun na ukazatel měsíce stiskněte tlačítka SET a RESET. Stejným způsobem proveďte změnu nastavení roku, hodin a minut. Po nastavení minut a stisknutí tlačítek SET a RESET se datum a čas uloží. SLUNEČNÍ CLONY Vozidla s přístrojovým panelem vyšší třídy S audio-navigačním systémem nebo audio-jednotkou Ford Pro podrobný návod, jak nastavit hodiny, se obraťte k příslušné příručce. E

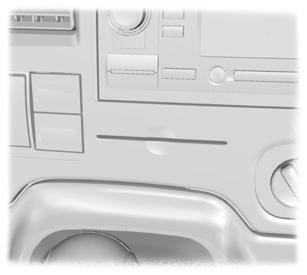

80 Funkce zajišťující pohodlí DRŽÁK N LÍSTKY Pro použití zapalovače zamáčkněte vložku zapalovače. Ven vložka vyskočí automaticky. UPOZORNĚNÍ Pokud budete používat zapalovač při vypnutém motoru, může dojít k vybití autobaterie. E77059 ZPLOVČ Zásuvku zapalovače můžete používat pro napájení 12V zařízení s maximálním proudovým odběrem 20. Používejte pouze zástrčky příslušenství Ford nebo zástrčky určené pro použití v zásuvkách podle standardu SE. POPELNÍK E69119 E69107 UPOZORNĚNÍ Nedržte vložku zapalovače v zamáčknuté poloze. Poznámka: Chcete-li použít zapalovač, zapněte zapalování. 78

81 Funkce zajišťující pohodlí PŘÍDVNÉ ELEKTRICKÉ ZÁSUVKY DRŽÁKY NÁPOJŮ E69128 E69125 UPOZORNĚNÍ Při používání napájecí zásuvky přídavných zařízení při vypnutém motoru může dojít k vybití baterie. Poznámka: Chcete-li použít zásuvku přídavných zařízení, zapněte zapalování. Napájecí zásuvku přídavných zařízení je možné používat pro zařízení na napětí 12 V s maximálním proudovým odběrem 20. Používejte pouze zástrčky příslušenství Ford nebo zástrčky určené pro použití v zásuvkách podle standardu SE. E69129 UPOZORNĚNÍ Za jízdy nepoužívejte držáky nápojů pro horké nápoje. Nepoužívejte podnos při jízdě. Do držáků nápojů neumísťujte skleněné nádoby. 79

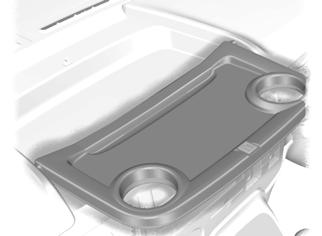

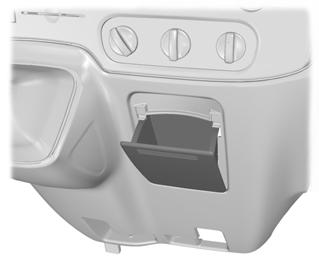

82 Funkce zajišťující pohodlí ODKLÁDCÍ SCHRÁNK POZOR Do stropního ukládacího prostoru neukládejte těžké předměty. Přední ukládací prostor E69134 Schránku v přístrojové desce můžete používat jako registrační skříňku. UKLÁDCÍ PROSTORY Horní ukládací prostor E77061 DRŽÁK LHVE E69133 E

83 Funkce zajišťující pohodlí POZOR Do držáku nápojů neumísťujte skleněné nádoby. 81

84 Startování motoru STRTOVÁNÍ ZÁŽEHOVÉHO MOTORU Poznámka: Startér může být při každém startovacím cyklu v chodu nejdéle 30 sekund. Studený nebo horký motor UPOZORNĚNÍ Při teplotách pod 20 ºC zapněte zapalování alespoň na jednu sekundu před startováním motoru. Tím se zajistí dosažení maximálního tlaku paliva pro startování motoru. Plně sešlápněte pedál spojky a startujte motor, aniž byste se dotkli pedálu akcelerátoru. Pokud se motor během 15 sekund nenastartuje, počkejte chvíli a postup zopakujte. Jestliže se motor nenastartuje po třech pokusech, počkejte 10 sekund a pak postupujte podle pokynů v části Přeplavený motor. Jestliže máte potíže se startováním motoru při teplotách pod 25 ºC, sešlápněte pedál akcelerátoru na 1/4 až 1/2 jeho zdvihu, a zkuste nastartovat znovu. Přeplavený motor Plně sešlápněte pedál spojky. Pomalu sešlápněte pedál akcelerátoru k podlaze, přidržte jej v této poloze a nastartujte motor. Jestliže motor nenastartuje, zopakujte postup pro studený nebo horký motor. STRTOVÁNÍ VZNĚTOVÉHO MOTORU Poznámka: Startér může být při každém startovacím cyklu v chodu nejdéle 30 sekund. Studený nebo horký motor Poznámka: Nesešlapávejte pedál akcelerátoru. Plně sešlápněte pedál spojky. Zapněte zapalování a počkejte, až kontrolka žhavicích svíček zhasne. Poznámka: Při teplotách pod 15 ºC může být nezbytné protáčet motor až 25 sekund. Pokud své vozidlo při takových teplotách používáte trvale, doporučujeme nechat si namontovat ohřívač bloku motoru. Poznámka: Pokračujte v protáčení motoru, dokud nenastartuje. Nastartujte motor. Pokud se motor nerozběhne a zastaví se, opakujte celý postup startování. 82

85 Startování motoru VYPÍNÁNÍ MOTORU Vozidla s turbodmychadlem UPOZORNĚNÍ Motor nevypínejte, když běží ve vysokých otáčkách. Pokud tak učiníte, turbodmychadlo poběží i poté, co tlak motorového oleje klesne na nulu. To vede k předčasnému opotřebení ložisek turbodmychadla. Uvolněte plynový pedál. Počkejte, dokud motor nedosáhne volnoběžných otáček, a pak jej vypněte. 83

86 Palivo a tankování EZPEČNOSTNÍ OPTŘENÍ UPOZORNĚNÍ Pokud tankovací pistole podruhé přeruší dodávku paliva, vždy ukončete tankování. Další palivo zaplní expanzní prostor palivové nádrže, což může vést k přetékání paliva. Rozlité palivo může být pro ostatní účastníky provozu nebezpečné. V blízkosti palivového systému nepoužívejte otevřený oheň nebo zdroje tepla. Palivový systém je pod tlakem. Při netěsnosti palivového systému hrozí nebezpečí zranění. KVLIT PLIV - ENZIN Poznámka: Doporučujeme vám, abyste používali pouze vysoce kvalitní palivo bez dodatečných přísad a prostředků k ošetřování motoru. UPOZORNĚNÍ Nepoužívejte olovnatý benzín nebo benzín s přísadami obsahujícími kovové sloučeniny (např. na bázi manganu). Mohou poškodit výfukový systém. Používejte bezolovnatý benzín s oktanovým číslem nejméně 95 oktanů, který splňuje specifikace definované normou EN 228, nebo ekvivalentní. KVLIT PLIV - NFT Poznámka: Doporučujeme vám, abyste používali pouze vysoce kvalitní palivo bez dodatečných přísad a prostředků k ošetřování motoru. POZOR Nemíchejte naftu s olejem, benzínem nebo jinými kapalinami. Mohlo by dojít k chemické reakci. UPOZORNĚNÍ Nepřidávejte do motorové nafty petrolej nebo benzín. Mohlo by to způsobit poškození palivové soustavy. Poznámka: Dlouhodobé používání přísad pro zabránění voskovatění paliva se nedoporučuje. Používejte motorovou naftu, která splňuje specifikace definované normou EN 590, nebo ekvivalentní. Můžete používat i motorovou naftu, která obsahuje až 5 % příměsi RME (bionafta). KTLYZÁTOR Jízda s katalyzátorem VÝSTRHY Nevyprazdňujte úplně palivovou nádrž. Neprotáčejte motor dlouhou dobu. Nenechávejte běžet motor s odpojenou zapalovací svíčkou. 84

87 Palivo a tankování VÝSTRHY Nestartujte vozidlo roztlačováním nebo roztahováním. Použijte pomocné startovací kabely. Viz Používání nabíjecích kabelů (stana 134). Nikdy nevypínejte zapalování za jízdy. Parkování POZOR Nikdy vozidlo neparkujte na suchém listí nebo suché trávě. I po vypnutí motoru výfuk nadále vyzařuje značné množství tepla. Vzniká tím potenciální nebezpečí požáru. KLPK PLNICÍHO HRDL PLIVOVÉ NÁDRŽE E66588 Otevřete dvířka uzávěru. Odemkněte uzávěr otočením klíče proti směru hodinových ručiček (přibližně o Čtvrt otáčky). Odejměte uzávěr. Při odnímání uzávěru palivové nádrže mżže být slyąet syčivý zvuk. To je normální a není třeba se tím zabývat. TNKOVÁNÍ UPOZORNĚNÍ Natankujete-li do svého vozidla nesprávné palivo, nezkoušejte nastartovat motor. Mohlo by to vést k poškození motoru. Nechte systém okamžitě zkontrolovat řádně vyškoleným technikem. SPOTŘE PLIV Hodnoty CO2 a spotřeby paliva jsou odvozeny z laboratorních testů prováděných podle EEC směrnice 80/1268/EEC a následných dodatků a jsou prováděny všemi výrobci vozidel. Jsou určeny pro porovnávání mezi provedeními a modely vozidel. Nejsou určeny pro vyjádření skutečné spotřeby paliva, kterou lze očekávat od vozidla. Skutečná spotřeba paliva je ovlivňována mnoha faktory, kterými jsou například: styl jízdy, jízda vysokou rychlostí, přerušování jízdy, používání klimatizace, namontované příslušenství, tažení přívěsu apod. Váš prodejce Ford vám může poskytnout informace, jak snížit spotřebu paliva. 85

88 Palivo a tankování TECHNICKÁ DT Hodnoty spotřeby paliva Varianta Městská l/100 km (mpg) Mimo město l/100 km (mpg) Kombinovaná l/100 km (mpg) Emise CO2 g/km Tourneo 2.2 DuraTorq- TDCi 62.5kW (85 k), stálý převod nápravy: 4,23 9,3 (30,4) 6,6 (42,8) 7,6 (37,2) 201 Tourneo 2.2 DuraTorq- TDCi 81kW (110 k), stálý převod nápravy: 4,23 9,3 (30,4) 6,6 (42,8) 7,6 (37,2) 201 Tourneo 2.2 DuraTorq- TDCi 96kW (130 k), stálý převod nápravy: 4,54 9,8 (28,8) 6,7 (42,2) 7,8 (36,0) 207 Kombi 2.2 DuraTorq-TDCi 62.5kW (85 k), stálý převod nápravy: 4,23 9,1 (31,0) - 9,2 (30,7) 6,4 (44,1) - 6,5 (43,5) 7,4 (38,2) - 7,5 (37,7) Kombi 2.2 DuraTorq-TDCi 81kW (110 k), stálý převod nápravy: 4,23 9,1 (31,0) - 9,2 (30,7) 6,4 (44,1) - 6,5 (43,5) 7,4 (38,2) - 7,5 (37,7) Kombi 2.2 DuraTorq-TDCi 81kW (110 k), stálý převod nápravy: 4,54 9,1 (31,0) - 9,2 (30,7) 6,7 (42,2) - 6,8 (41,5) 7,6 (37,2) - 7,7 (36,8) Kombi 2.2 DuraTorq-TDCi 96kW (130 k), stálý převod nápravy: 4,54 do T300 9,6 (29,4) - 9,7 (29,1) 6,5 (43,5) - 6,6 (42,8) 7,6 (37,0) - 7,7 (36,5) Kombi 2.2 DuraTorq-TDCi 96kW (130 k), stálý převod nápravy: 4,54 T330 a výše 9,4 (30,1) - 9,5 (29,7) 6,7 (42,2) - 6,8 (41,5) 7,7 (36,7) - 7,8 (36,2) Kombi 2.4 DuraTorq-TDCi 74kW (100 k), stálý převod nápravy: 4,78 11,1 (25,5) - 11,3 (25,0) 7,3 (38,7) - 7,7 (36,7) 8,7 (32,5) - 9,0 (31,3)

89 Palivo a tankování Varianta Městská l/100 km (mpg) Mimo město l/100 km (mpg) Kombinovaná l/100 km (mpg) Emise CO2 g/km Kombi 2.4 DuraTorq-TDCi 74kW (100 k), stálý převod nápravy: 5,11 11,8 (23,9) - 12,2 (23,2) 7,8 (36,2) - 8,2 (34,5) 9,3 (30,5) - 9,7 (29,2) Kombi 2.4 DuraTorq-TDCi 85kW (115 k), stálý převod nápravy: 3,73, 6stupňová manuální převodovka 10,4 (27,2) - 10,6 (26,7) 7,1 (39,8) - 7,3 (38,7) 8,3 (34,0) - 8,5 (33,2) Kombi 2.4 DuraTorq-TDCi 85kW (115 k), stálý převod nápravy: 4,27, 6stupňová manuální převodovka 12,2 (23,2) - 12,6 (22,4) 7,7 (36,7) - 7,9 (35,8) 9,4 (30,2) - 9,6 (29,3) Kombi 2.4 DuraTorq-TDCi 103kW (140 k), stálý převod nápravy: 3,73, 6stupňová manuální převodovka 11,2 (25,2) - 11,4 (24,8) 7,2 (39,2) - 7,6 (37,2) 8,7 (32,6) - 9,0 (31,4) Kombi 2.4 DuraTorq-TDCi 103kW (140 k), stálý převod nápravy: 4,27, 6stupňová manuální převodovka 12,4 (22,8) - 12,8 (22,1) 7,7 (36,7) - 8,1 (34,9) 9,4 (30,0) - 9,8 (28,7)

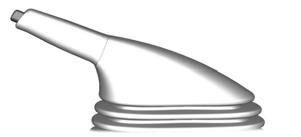

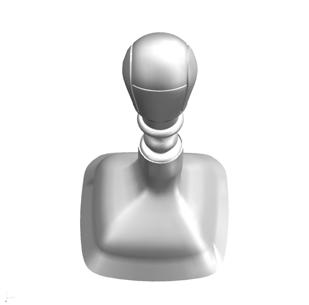

90 Převodovka MNUÁLNÍ PŘEVODOVK Všechna vozidla VÝSTRHY Pokud je vozidlo v pohybu, nezařazujte zpátečku. Mohlo by dojít k poškození převodovky. Pokud přeřazujete z pátého na čtvrtý rychlostní stupeň, netlačte nebo netahejte řadicí páku příliš do strany. Mohlo by dojít k nečekanému zařazení druhého rychlostního stupně a tím k poškození převodovky. Poznámka: Před zařazením zpátečky plně sešlápněte spojkový pedál a vyčkejte tři sekundy. Vozidla se šestistupňovou převodovkou Řazení zpátečky 1 2 Vozidla s pětistupňovou převodovkou Řazení zpátečky E68299 POHON VŠECH KOL (WD) E68298 UPOZORNĚNÍ Vozidla vybavená pohonem všech kol musejí být přepravována se VŠEMI koly na vozovce nebo se VŠEMI koly zvednutými. Vis Přeprava nepojízdného vozidla do opravy (stana 118). 88

91 Převodovka Systém pohonu všech kol montovaný na některé varianty vozidel s pohonem zadních kol je čistě mechanický a v případě, že se silnice z důvodu deště, sněhu, náledí apod. stane kluzkou, automaticky přenáší točivý moment na přední kola. Pokud již není pohon všech kol potřeba, systém se automaticky odpojí a obnoví se běžný pohon pouze zadních kol. 89

92 rzdy PRINCIPY FUNKCE Dvouokruhový brzdový systém E71353 POZOR Jestliže jeden brzdový okruh selže, všimnete si, že brzdový pedál klade menší odpor. udete muset brzdový pedál sešlapávat větší silou a dodržovat větší odstupy z důvodu prodloužené brzdné dráhy. Zastavte a nechte si tuto závadu okamžitě zkontrolovat. Nepokračujte v další cestě. Vaše vozidlo je vybaveno diagonálně rozděleným dvouokruhovým brzdovým systémem. Dojde-li k selhání jednoho brzdového okruhu, druhý okruh zůstane funkční. Mokré brzdové kotouče způsobují snížení brzdného účinku. Při vyjíždění z mycí linky lehce za jízdy sešlápněte pedál btzdy, aby se z brzdových kotoučů odstranila vrstva vody. Protiblokovací brzdový systém (S) POZOR Systém S vás nezbavuje zodpovědnosti za zachovávání potřebné opatrnosti a pozornosti při jízdě. Systém S vám pomáhá udržovat plný rejd a směrovou stabilitu při silném brzdění v případě nebezpečí tím, že brání kolům, aby se zablokovaly. S sleduje rychlost otáčení každého kola a mění tlak v jednotlivých brzdách. Systém S optimalizuje přilnavost pneumatiky k vozovce při silném brzdění. RDY PRO JÍZDU S S Kotoučové brzdy E71355 Když je systém S v činnosti, pedál brzdy pulzuje. To je normální. Držte pedál brzdy stále sešlápnutý. E

93 rzdy Systém S vám nepomůže vyhnout se nebezpečí, jestliže: jedete příliš blízko za vozidlem před vámi, je vozidlo postiženo klouzáním kol po vodním filmu, příliš rychle zatáčíte, je špatný povrch vozovky. Uvolnění parkovací brzdy 1. Pevně stlačte brzdový pedál. 2. Lehce zatáhněte páku parkovací brzdy směrem vzhůru, stiskněte uvolňovací tlačítko a zatlačte páku dolů. RUČNÍ RZD Zatažení parkovací brzdy E66567 POZOR Před uvolněním páky se ujistěte, že je parkovací brzda zatažená. Poznámka: Pokud zatahujete ruční brzdu, nemačkejte uvolňovací tlačítko. 1. Pevně stlačte brzdový pedál. 2. Zatáhněte páku parkovací brzdy vzhůru až do plného zatažení. Parkování na svahu Musíte-li zaparkovat směrem do svahu, zařaďte první rychlostní stupeň a natočte přední kola od okraje vozovky. Musíte-li zaparkovat směrem ze svahu, zařaďte zpátečku a natočte přední kola k okraji vozovky. 91

94 Řízení stability PRINCIPY FUNKCE Elektronický stabilizační program (ESP) POZOR ESP vás nezbavuje odpovědnosti za to, abyste jezdili náležitě opatrně a pozorně. E72903 bez ESP s ESP ESP napomáhá obnovit stabilitu vozidla, když začne sklouzávat ze zamýšlené dráhy. Toho se dosahuje brzděním jednotlivých kol a snížením točivého momentu motoru podle potřeby. Systém rovněž zajišťuje funkci rozšířené regulace prokluzu, a to snížením točivého momentu motoru, pokud kola při akceleraci začnou prokluzovat. Tím se zlepšuje schopnost rozjezdu na kluzké vozovce nebo nezpevněném povrchu, stejně jako úroveň komfortu díky omezování prokluzu kol v ostrých zatáčkách. Kontrolka řízení stability (ESP) Kontrolka ESP při aktivaci systému bliká. Viz Varovné kontrolky a indikátory (stana 51). sistent nouzového brzdění POZOR sistent nouzového brzdění vás nezbavuje zodpovědnosti za zachovávání potřebné opatrnosti a pozornosti při jízdě. sistent nouzového brzdění je schopen zjistit situaci nouzového brzdění měřením rychlosti, s jakou je sešlapován pedál brzdy. Systém zajišťuje maximální brzdný účinek po dobu sešlápnutí pedálu. sistent nouzového brzdění je schopen v kritických situacích zkrátit brzdnou vzdálenost. 92

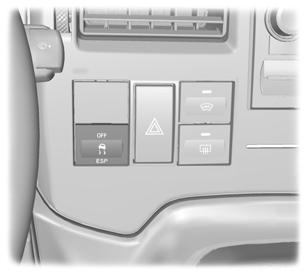

95 Řízení stability POUŽÍVÁNÍ ŘÍZENÍ STILITY Vypnutí systému řízení stability (ESP) E71357 Stiskněte spínač ESP a přidržte jej na jednu sekundu. Rozsvítí se varovná kontrolka ESP a kontrolka OFF ve spínači. Pokud ESP vypnete, systém se dočasně aktivuje při brzdění během smyku vozidla. Varovná kontrolka ESP bude v tomto případě blikat. 93

96 Regulace prokluzu kol PRINCIPY FUNKCE Systém regulace prokluzu kol zlepšuje záběr, pokud při rychlostech do 40 km/h dojde k prokluzu jednoho kola. Pokud kolo začne prokluzovat, zvyšuje systém regulace prokluzu tlak v brzdách, dokud nedojde k zastavení prokluzování. POUŽÍVÁNÍ REGULCE PROKLUZU KOL Systém regulace prokluzu kol se zapne po zapnutí zapalování. Pokud systém pracuje, bliká kontrolka regulace prokluzu kol. Pomalu zrychlujte, dokud prokluzující kolo nezačne opět zabírat. Systém regulace prokluzu kol při jeho přílišném používání během krátké doby přestane dočasně pracovat. Jde o normální stav, který nemá vliv na brzdový systém. Systém regulace prokluzu kol zůstává aktivní i po vypnutí ESP. Varovná kontrolka na přístrojovém panelu nebude v tomto případě svítit. 94

97 Parkovací systém PRINCIPY FUNKCE POZOR Parkovací systém vás nezbavuje odpovědnosti a nutnosti dávat za jízdy pozor. VÝSTRHY Za hustého deště nebo v případě rušivé odrazivosti nemusejí snímače objekty zaregistrovat. Snímače nemusejí zaregistrovat objekty, které pohlcují ultrazvukové vlny. Snímače nemusejí zaregistrovat objekty, které jsou příliš blízko vozidla (přibližně 30 centimetrů od zádi vozidla a nad nebo pod snímači). Pokud používáte k mytí vozidla vysokotlakou myčku, opláchněte snímače pouze krátce a ze vzdálenosti přesahující 20 cm. Poznámka: Pokud jsou v blízkosti signály o stejné frekvenci nebo je-li vozidlo plně zatížené, parkovací systém nemusí pracovat správně. Poznámka: Vnější snímače mohou zaznamenávat boční stěny garáže. Pokud se vzdálenost mezi vnějším snímačem a stěnou po dobu 3 sekund nezmění, dojde k vypnutí zvuku. Vnitřní snímače ale i nadále registrují objekty za zádí vozidla. POUŽÍVÁNÍ PRKOVCÍHO SYSTÉMU E71358 UPOZORNĚNÍ Parkovací systém může detekovat i neoriginální tažné zařízení. Parkovací systém měří odstup pouze mezi nárazníkem a překážkou a nebere v úvahu případný přesah tažného zařízení. Poznámka: Snímače zbavujte nečistot, sněhu a ledu. Nečistěte je ostrými předměty. Parkovací systém se automaticky zapne po zapnutí zapalování a zařazení zpátečky. 95

98 Parkovací systém Pokud bude odstup mezi zadním nárazníkem a překážkou menší než 180 cm, bude se ozývat přerušovaný tón. Se snižujícím se odstupem se bude přerušování tónu zrychlovat. Po dosažení odstupu 40 cm a méně bude tón znít nepřerušovaně. Poznámka: Pokud zazní třísekundový tón o vysoké frekvenci, je to známka závady. Pokud dojde k závadě, systém se automaticky vypne. Nechte systém v nejbližším možném termínu zkontrolovat. 96

99 Tempomat PRINCIPY FUNKCE Nastavení rychlosti Tempomat umožňuje řídit rychlost vozidla pomocí spínačů na volantu. Tempomat je možné používat po překročení rychlosti 30 km/h (20 mph). POUŽÍVÁNÍ TEMPOMTU Zapnutí tempomatu E75452 Pro uložení a udržování aktuální rychlosti stiskněte spínač SET+ nebo spínač SET-. Kontrolka tempomatu se rozsvítí. Změna nastavené rychlosti E75456 POZOR Tempomat nepoužívejte v hustém provozu, na klikaté silnici nebo je-li povrch silnice kluzký. Stiskněte spínač do polohy ON. Systém je připraven pro nastavení rychlosti. POZOR Při jízdě ze svahu může rychlost vozidla překročit nastavenou rychlost. Systém nepracuje s brzdami. by systém mohl lépe udržet nastavenou rychlost, podřaďte a stiskněte spínač SET-. Poznámka: Pokud zrychlíte pomocí plynového pedálu, nastavená rychlost se nezmění. Po uvolnění plynového pedálu se rychlost vozidla vrátí zpět na dříve nastavenou hodnotu. Pro zrychlení nebo zpomalení stiskněte spínač SET+ nebo spínač SET-. 97

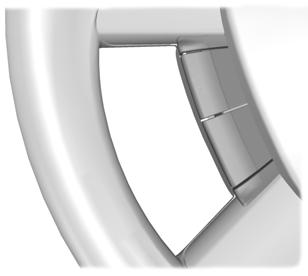

100 Tempomat Zrušení nastavené rychlosti Stiskněte spínač do polohy RES. Kontrolka tempomatu se rozsvítí a systém se bude snažit upravit rychlost vozidla na dříve nastavenou hodnotu. Vypnutí tempomatu E75453 Stiskněte brzdový pedál nebo spínač RES. Systém přestane udržovat rychlost vozidla. Kontrolka tempomatu zhasne, ale systém si zapamatuje rychlost, která byla dříve nastavena. Obnovení nastavené rychlosti vozidla E75455 Stiskněte spínač do polohy OFF. Systém přestane udržovat dříve nastavenou rychlost vozidla. Kontrolka tempomatu zhasne. E

101 utomatický omezovač rychlosti (SL) PRINCIPY FUNKCE Omezovač otáček motoru Pro ochranu motoru jsou otáčky motoru omezeny. Omezovač rychlosti vozidla Omezovač rychlosti vozidla brání zvýšení rychlosti jízdy nad naprogramovanou hodnotu. Pro další informace si přečtetě nálepku na sluneční cloně řidiče. Vozidla se vznětovým motorem Maximální rychlost vozidla je možné omezit na předem zadanou hodnotu podle právní normy. Pro další informace se obraťte na svého prodejce. 99

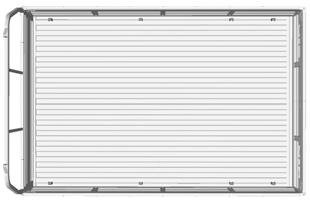

102 Přeprava nákladu VŠEOECNÉ INFORMCE UPOZORNĚNÍ Pro zabezpečení nákladu používejte popruhy schváleného typu, např. dle DIN. Ujistěte se, že jste všechny pohyblivé předměty řádně zajistili. Umístěte zavazadla nebo další náklad co nejníže a co nejvíce do přední části zavazadlového nebo nákladového prostoru. Nejezděte s otevřenými víkem zavazadlového prostoru nebo zadními výklopnými dveřmi. Do vozidla by mohly vnikat výfukové plyny. Nepřekračujte povolené zatížení přední a zadní nápravy. Vis Identifikace vozidla (stana 154). E75510 UPÍNCÍ PRVKY N UPEVNĚNÍ NÁKLDU Poznámka: Počet upevňovacích držáků se může v závislosti na modelu vozidla lišit. E

103 Přeprava nákladu STŘEŠNÍ DRŽÁKY NOSIČE Střešní nosič E71359 UPOZORNĚNÍ Při používání střešního nosiče může vzrůst spotřeba paliva a může dojít ke změně jízdních vlastností. je. Při montáži střešního nosiče si přečtěte pokyny výrobce a dodržujte VÝSTRHY Nepřekračujte u svého vozidla maximální zatížení na nápravu. Vis Identifikace vozidla (stana 154). Nepřekračujte maximální zatížení střechy 150 kilogramů (včetně střešního nosiče). Zabezpečení střešního nosiče a jeho úchytů zkontrolujte: před jízdou po ujetí 50 km po ujetí každých km Vozidla s nouzovým východem Vis Vybavení pro případ nouze (stana 104). 101

104 Tažení TŽENÍ PŘÍVĚSU UPOZORNĚNÍ Nepřekračujte maximální hmotnost vozidla a přívěsu, která je uvedena na identifikačním štítku vozidla. Vis Identifikace vozidla (stana 154). Pokud táhnete náklad těžší než 2000 kg, nepřekračujte rychlost 90 km/h. Prudká klesání POZOR Náběhová brzda přívěsu není řízena protiblokovacím brzdovým systémem. Přeřaďte dolů, než dosáhnete příliiš velkého poklesu otáček. Náklad umísťujte co nejníže a ve středu mezi nápravami přívěsu. Jestliže je tažné vozidlo nenaložené, náklad na přívěsu musí být umístěn směrem k předku s maximálním zatížením předku, protože tak je dosaženo největší stability. Poznámka: Maximální svislé zatížení na tažnou tyč lze nalézt na výrobním štítku na tažném zařízení. Stabilita soupravy vozidla s přívěsem je velmi závislá na kvalitě přívěsu. Maximální hmotnosti vozidla a přívěsu představují technicky závazné hodnoty pro svahy do 12 % a nadmořskou výšku metrů. V oblastech s větší nadmořskou výškou může řidší vzduch způsobit snížení výkonu motoru, takže platí následující omezení: Ve vyšší nadmořské výšce se musí garantovaná maximální přípustná hmotnost soupravy snížit o 10 % na každých metrů nadmořské výšky. 102

105 Rady pro jízdu ZJÍŽDĚNÍ Pneumatiky POZOR Nové pneumatiky potřebují pro zajetí přibližně 500 km. Po tuto dobu se může objevovat nestandardní jízdní chování. rzdy a spojka POZOR Prvních 150 km ve městě a prvních 1500 km na dálnicích se vyvarujte prudkého používání brzd a spojky. UPOZORNĚNÍ Pokračováním v provozu se teplota motoru bude dále zvyšovat, což vyvolá úplné odstavení motoru. Při nejbližší možné příležitosti zastavte vozidlo. Okamžitě vypněte motor, aby nedošlo k vážnému poškození motoru. Vyčkejte, až motor vychladne. Zkontrolujte hladinu chladicí kapaliny. Viz Kontrola chladicí kapaliny motoru (stana 127). Nechte si vozidlo ihned zkontrolovat odborníkem. Motor UPOZORNĚNÍ Prvních 1500 km nejezděte příliš rychle. Často a včas přeřazujte. Nezatěžujte motor. SNÍŽENÝ VÝKON MOTORU V případě přehřátí motoru je možné bez rizika poškození motoru s vozidlem ještě krátce jet. Motor bude pokračovat v práci se sníženým výkonem. Vzdálenost, kterou bude možné ujet, záleží na okolní teplotě, zatížení vozidla a terénu. Pokud se ručička dostane k horní mezní poloze, pak se motor přehřívá. Viz Měřicí ukazatele (stana 48). Pokud teplota nadále vzrůstá, sníží se přívod paliva do motoru. Rovněž se vypne klimatizace (je-li nainstalována) a zapne se ventilátor chlazení. 103

106 Vybavení pro případ nouze UTOLÉKÁRNIČK Mikrobus Prostor pro lékárničku je pod sedadlem v druhé řadě. Van, kombi, podvozek k dostavbě, valník Prostor pro lékárnu je v přihrádce dveří řidiče. VÝSTRŽNÝ TROJÚHELNÍK Prostor pro uložení výstražného trojúhelníku naleznete v přihrádce dveří řidiče. NOUZOVÝ VÝCHOD POZOR Ujistěte se, že střešní nosič a jeho náklad nepřekáží v nouzovém východu. Pro doporučení střešních nosičů vhodných pro vaše vozidlo se obraťte na svého prodejce. V případě nebezpečí rozbijte sklo pomocí kladiva. 104

107 Stav po havárii SPÍNČ ZSTVENÍ PŘÍVODU PLIV Zapněte zapalování a po několika sekundách otočte zapalování do polohy I. Znovu zkontrolujte, zda v palivové soustavě nejsou netěsnosti. PROHLÍDK SOUČÁSTÍ EZPEČNOSTNÍHO SYSTÉMU ezpečnostní pásy Pásy vystavené napětí - jako důsledek nehody - byste měli nechat u odborníka vyměnit a zkontrolovat body ukotvení. E71360 V případě nehody nebo menšího nárazu (např. nárazu při parkování), může odpojovací ventil paliva přerušit dodávku paliva. Ventil je umístěn na bočním panelu před předními dveřmi na straně spolujezdce. Odblokování odpojovacího ventilu paliva POZOR Neodblokovávejte odpojovací ventil paliva, pokud je vidět nebo cítit palivo. Vypněte zapalování. Zkontrolujte, zda v palivové soustavě nejsou netěsnosti. Pro odblokování stiskněte shora odpojovací ventil paliva. 105

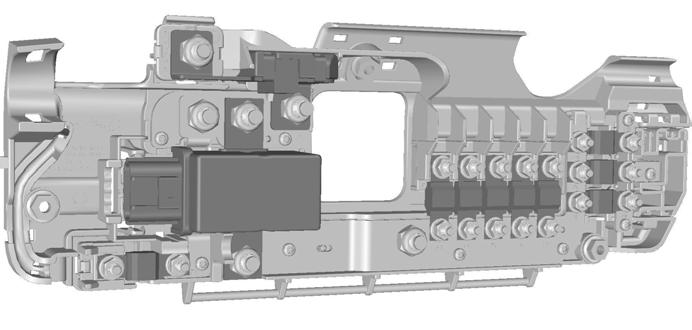

108 Pojistky UMÍSTĚNÍ POJISTKOVÝCH SKŘÍNĚK Předpojistková skříňka je umístěna v podstavci sedadla řidiče. Skříňka standardních relé D E70864 C D C Předpojistková skříňka Skříňka standardních relé Rozvodná skříňka v prostoru spolujezdce Rozvodná skříňka v motorovém prostoru E70869 Předpojistková skříňka E70868 E70866 Skříňka standardních relé je umístěna za odkládací schránkou. Pro přístup ke skříňce standardních relé: Otevřete odkládací schránku. Stiskněte boky dovnitř a nechte odkládací skříňku otočit dolů. 106

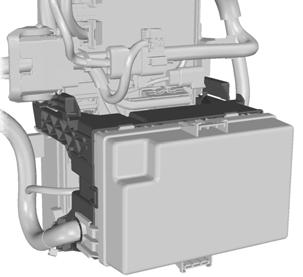

109 Pojistky Rozvodná skříňka spolujezdce Rozvodná skříňka motorového prostoru E70870 Rozvodná skříňka spolujezdce je umístěna za skříňkou standardních relé. Pro přístup k rozvodné skříňce spolujezdce: Přistupte ke skříňce standardních relé. Poznámka: Při zpětné montáži skříňky standardních relé se ujistěte, že jsou upevněny obě spony. Poud nebylo slyšet zacvaknutí, nejsou upevněny správně. E70867 Rozvodná skříňka motorového prostoru je umístěna na pravé straně motorového prostoru. VÝMĚN POJISTKY UPOZORNĚNÍ Elektrický systém svého vozidla žádným způsobem neupravujte. Opravy elektrického systému, výměnu relé a pojistek pro vysoké proudy přenechte vyškolených technikům. Před výměnou pojistky vypněte zapalování a všechna elektrická zařízení. UPOZORNĚNÍ Vadnou pojistku nahrazujte vždy novou pojistkou stejné hodnoty. Poznámka: Spálenou pojistku poznáte podle přerušeného vlákna. 107

110 Pojistky Poznámka: Veškeré pojistky, kromě vysokonapěťových pojistek, se instalují zasunutím. TULK S TECHNICKÝMI ÚDJI POJISTEK Předpojistková skříň E70871 Pojistka Hodnota () arva Jištěné obvody šedá Startér a alternátor 2 60 Žlutá Napájení rozvodné skříňky spolujezdce - nutné pro nastartování modrá Napájení rozvodné skříňky motoru - nesouvisí s nastartováním 4 40 Zelená Vyhřívané čelní sklo, pravá strana modrá Napájení skříňky standardních relé - nesouvisí s nastartováním 6 40 Zelená Vyhřívané čelní sklo, levá strana 108

111 Pojistky Pojistka Hodnota () arva Jištěné obvody 7 60 Žlutá Napájení rozvodné skříňky spolujezdce - nesouvisí s nastartováním 8 60 Žlutá Zákaznický přípojný bod 9 60 Žlutá Zákaznický přípojný bod Žlutá Zákaznický přípojný bod Relé R1 Odpojovač autobaterie Spínací obvody Rozvodná skříňka motoru E70872 Pojistka Hodnota () arva Jištěné obvody Žlutá Ventilátor chlazení motoru 109

112 Pojistky Pojistka Hodnota () arva Jištěné obvody Růžová Napájení tažného zařízení a modulu tažného zařízení (KL30) Zelená Čerpadlo S a ESP Nepoužito Žlutá Žhavicí svíčky Žlutá Relé zapalování (KL15 # Růžová Umožnění běhu startéru Zelená Přívod od zapalování (KL15) k rozvodné skříňce spolujezdce Nepoužito Červená Napájení S, ESP, snímače úhlu natočení volantu a snímače YW (KL30) Přírodní Ventily S a ESP a řídicí jednotka Žlutá Relé napájení PCM Nepoužito 24 Vznětové motory 20 Žlutá Nezávislé topení, programovatelné přihřívací topení na palivo 24 Zážehové motory 20 Žlutá Čerpadlo paliva 110

113 Pojistky Pojistka Hodnota () arva Jištěné obvody 25 5 Žlutohnědá Cívky relé baterie Modrá Napájení PCM 27 7,5 Hnědá Sledování žhavicích svíček 28 Vznětové motory 5 Žlutohnědá Snímač T-MF 28 Zážehové motory 15 Modrá Systém monitorování katalyzátoru a snímače HEGO 29 5 Žlutohnědá Snímač vody v palivu (pouze u vznětových motorů), napájení cívek relé Červená Ultrazvukové čištění ventilů, vstřikovací ventily (pouze zážehové motory) 31 5 Žlutohnědá Snímač rychlosti vozidla 32 Vznětové motory 20 Žlutá Žhavicí svíčka zplynovače 32 Zážehové motory 20 Žlutá Cívka na zásuvném zapalovacím modulu Červená Zpětné světlomety Žlutá Napájení tažného zařízení (KL15) 35 5 Žlutohnědá Nezávislé topení (KL15) Červená Spojka klimatizace 111

114 Pojistky Pojistka Hodnota () arva Jištěné obvody 37 5 Žlutohnědá Cívky relé zapalování, PCM snímání klíče zapínání zapalování Relé R2 R3 R4 R5 R6 R7 Vznětové motory R7 Zážehové motory R8 R9 R10 Spínací obvody Žhavicí svíčky Nepoužito Umožnění běhu startéru Přívod napájení (KL15 #4) Přívod napájení (KL15 #3) Žhavicí svíčka zplynovače Čerpadlo paliva Napájení řídicího modulu pohonu Nepoužito Elektromagnetická spojka klimatizace 112

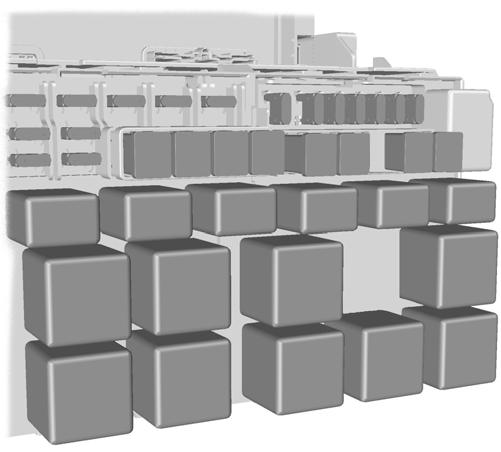

115 Pojistky Skříňka standardních relé E70873 Pojistka Hodnota () arva Jištěné obvody Žlutá Stěrač zadního okna Červená Přední a zadní ovládání klimatizace 40 5 Žlutohnědá Napájení cívek relé 41 5 Žlutohnědá Tachograf 42 5 Žlutohnědá Upravování sklonu světlometů, hlavní spínač světel (KL15) Žlutá Vyhřívaná přední sedadla Žlutá Houkačka Žlutá Přední přídavná přípojka napájení 113

116 Pojistky Pojistka Hodnota () arva Jištěné obvody Červená Vyhřívaná zrcátka na dveřích, je-li namontováno CT Žlutá Zapalovač 48 5 Žlutohnědá Napájení cívek relé, elektricky ovládaná zrcátka Žlutá Zadní přídavná přípojka napájení Červená Dálkové světlo, levá strana Červená Dálkové světlo, pravá strana Červená Tlumené světlo, levá strana Červená Tlumené světlo, pravá strana Růžová Předpojistka pro klopená světla, dálková světla, denní osvětlení, tachograf a ventilátor přihřívacího topení na palivo Zelená Motor ventilátoru topení Žlutá Elektricky ovládaná okna Růžová Motor ventilátoru zadního topení Růžová Motor předních stěračů Růžová Vyhřívané zadní okno, vyhřívaná zrcátka na dveřích Nepoužito Žlutá Relé zapalování (KL15 #1) Žlutá Relé zapalování (KL15 #2) Relé R11 R12 Světlomety - klopená světla Spínací obvody Vyhřívaná zrcátka na dveřích (je-li namontováno poplašné zařízení CT 1) 114

117 Pojistky Relé R13 R14 R15 R16 R17 R18 R19 R20 R21 R22 R23 R24 R25 R26 Světlomety - dálková světla Houkačka Denní jízdní osvětlení Spínací obvody Programovatelné topení spalující palivo Vyhřívaná zadní okna a vyhřívaná zrcátka na dveřích (nebo levé zadní vyhřívané okno, je-li namontováno poplašné zařízení CT 1) Pravé zadní vyhřívané okno, je-li namontováno poplašné zařízení CT 1 Přívod napájení (KL15 #2) Rezervováno pro vozidla se speciálním využitím Přívod napájení (KL15 #1) Pravá strana vyhřívaného čelního skla Pomalá a rychlá funkce předních stěračů Stěrač zadního okna Funkce zapnutí a vypnutí stěračů Levá strana vyhřívaného čelního skla 115

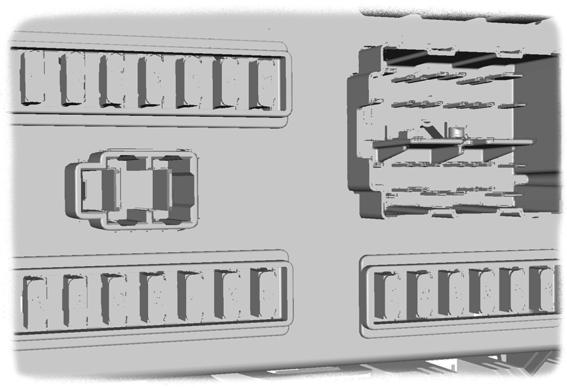

118 Pojistky Rozvodná skříňka spolujezdce E70874 Pojistka Hodnota () arva Jištěné obvody 63 5 Žlutohnědá Zadní parkovací systém, snímač deště 64 2 grey Snímač polohy pedálu plynu modrá Spínač brzdových světel 66 5 Žlutohnědá Přístrojový panel, napájení PTS, tachograf, spínač osvětlení přístrojového panelu Červená Spínač páky stěračů Červená Řídicí modul zádržného systému Žlutá Spínač vnějšího osvětlení (KL15) Žlutá Siréna s vestavěnou baterií 71 5 Žlutohnědá Spínač vnějšího osvětlení (KL30) Červená Napájení šetřiče baterie, ODII (KL30) 116

119 Pojistky Pojistka Hodnota () arva Jištěné obvody Modrá Rádio, navigační jednotka a napájení telefonu 74 5 Žlutohnědá Přístrojový panel, časovač přihřívacího topení na palivo, napájení bezklíčového dálkového ovládání, vnitřní snímač pohybu (KL30) 75 5 Žlutohnědá oční svítilny na pravé straně 76 7,5 Hnědá oční svítilny na levé straně 77 5 Žlutohnědá Napájení spínače zapalování, napájení cívek odpojovače autobaterie Modrá Centrální zamykání 79 7,5 Hnědá Osvětlení registrační značky, boční svítilny Modrá Přední světlomety do mlhy Červená Koncová světla do mlhy 82 2 šedá Rádio, navigační jednotka, přístrojový panel Pojistky přídavných zařízení Pojistka Hodnota () arva Jištěné obvody Umístění Červená Tažné zařízení Prostor pro nohy vlevo 117

120 Přeprava nepojízdného vozidla do opravy ODY PRO TŽENÍ TŽENÍ VOZIDL PO ČTYŘECH KOLECH Všechna vozidla E71361 C C Přední tažné oko Zadní tažné oko (Van, us a Kombi) Zadní tažné oko (podvozek s kabinou a valník) UPOZORNĚNÍ Když je vozidlo taženo, zapněte zapalování. Pokud tak neuděláte, zámek řízení se uzamkne a směrová a brzdová světla nebudou fungovat. Posilovač brzd a čerpadlo posilovače řízení s vypnutým motorem nefungují. udete muset sešlápnout pedál brzdy větší silou a zachovávat větší odstup z důvodu prodloužené brzdné dráhy a obtížnějšího řízení. VÝSTRHY Nadměrné napětí tažného lana může vést k poškození vašeho vozidla nebo vozidla, které táhne. Na předním tažném oku nepoužívejte tuhou tažnou tyč. Při tažení se vždy rozjíždějte pomalu a plynule bez trhání taženým vozidlem. Vozidla s automatickou převodovkou VÝSTRHY Vozidlo v nouzi netáhněte rychlostí vyšší než 50 km/h, nebo dále než 50 km. Je-li třeba jet rychleji než 50 km/h (30 mil/h) a ujet vzdálenost delší než 50 kilometrů (40 mil), musí se vozidlo přepravovat se zvednutými hnanými koly. 118

121 Přeprava nepojízdného vozidla do opravy VÝSTRHY V případě mechanické závady na automatické převodovce se vozidlo musí přepravovat se zvednutými hnanými koly. Při tažení vozidlem necouvejte. Při tažení se vždy rozjíždějte pomalu a plynule bez trhání taženým vozidlem. Při tažení vozidla zvolte neutrál. TŽENÍ VOZIDL PO ČTYŘECH KOLECH - WD UPOZORNĚNÍ Když je vozidlo taženo, zapněte zapalování. Pokud tak neuděláte, zámek řízení se uzamkne a směrová a brzdová světla nebudou fungovat. Posilovač brzd a čerpadlo posilovače řízení s vypnutým motorem nefungují. udete muset sešlápnout pedál brzdy větší silou a zachovávat větší odstup z důvodu prodloužené brzdné dráhy a obtížnějšího řízení. VÝSTRHY Nadměrné napětí tažného lana může vést k poškození vašeho vozidla nebo vozidla, které táhne. Na předním tažném oku nepoužívejte tuhou tažnou tyč. V případě selhání nebo mechanické závady převodovky vozidla musí být vozidlo přepravováno buď se VŠEMI koly na vozovce nebo se VŠEMI koly zvednutými. 119

122 Údržba VŠEOECNÉ INFORMCE Nechávejte své vozidlo pravidelně prohlédnout v servisu, což pomáhá udržovat jeho technický stav a cenu pro případný další prodej vozidla. Je pro vás připavena široká síť autorizovaných servisů Ford, které jsou zde proto, aby vám svými profesionálními odbornými znalostmi pomohly. Věříme, že jejich speciálně vyškolení technici jsou nejlépe kvalifikovaní pro řádné a odborné provedení servisních prací na vašem vozidle. K tomu mohou použít širokou řadu vysoce specializovaných nástrojů, které byly vyvinuty konkrétně pro provádění servisních prací na vašem vozidle. Kromě provádění pravidelných servisních prohlídek doporučujeme, abyste prováděli následující dodatkové kontroly. UPOZORNĚNÍ Než se čehokoliv dotknete nebo začnete zkoušet cokoliv seřizovat, vypněte zapalování. Když je zapnuté zapalování nebo když je motor v chodu, nedotýkejte se součástí systému elektronického zapalování. Systém pracuje s vysokým napětím. Dávejte pozor, aby vám chladicí ventilátor motoru nezachytil prsty nebo některou součást oděvu. Za určitých provozních podmínek může ventilátor chlazení pokračovat v chodu i několik minut po vypnutí motoru. Každodenní kontroly Vnější světla Svítilny vnitřního osvětlení Varovné kontrolky a indikátory Při čerpání pohonných hmot zkontrolujte Hladinu motorového oleje. Viz Kontrola motorového oleje (stana 126). Hladinu brzdové kapaliny. Viz Kontrola brzdové a spojkové kapaliny (stana 128). Hladinu ostřikovací kapaliny. Viz Kontrola kapaliny ostřikovačů (stana 129). Tlak v pneumatikách (u studených pneumatik). Viz Technická data (stana 151). Stav pneumatik. Viz Péče o pneumatiky (stana 150). Každý měsíc zkontrolujte Hladinu chladicí kapaliny motoru (studený motor). Viz Kontrola chladicí kapaliny motoru (stana 127). Těsnost potrubí, hadic a nádrží Hladinu oleje v posilovači řízení. Viz Kontrola kapaliny posilovače řízení (stana 128). Funkci klimatizace Funkce ruční brzdy Funkci houkačky 120

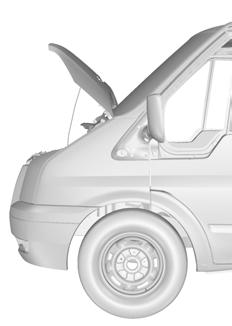

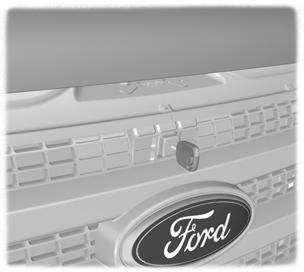

123 Údržba OTEVÍRÁNÍ ZVÍRÁNÍ KPOTY Otvírání kapoty E72109 E Zcela otočte klíč proti směru hodinových ručiček. 2. Lehce nadzvedněte kapotu. 3. Zcela otočte klíč ve směru hodinových ručiček. 4. Otevřete kapotu. Podepřete kapotu podpěrou. Zavírání kapoty Poznámka: Ujistěte se, že je kapota správně zavřena. Přivřete kapotu a nechte ji minimálně z výšky centimetrů dopadnout vlastní vahou. 121

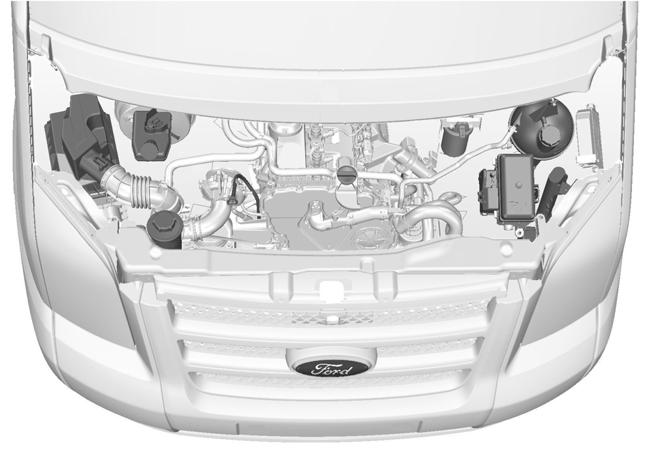

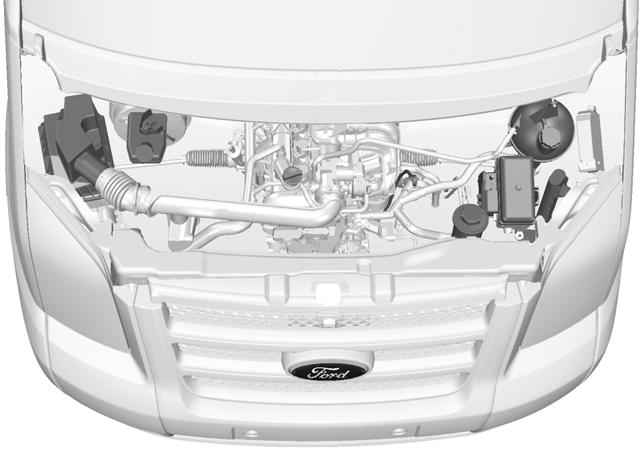

124 Údržba CELKOVÝ POHLED N MOTOROVÝ PROSTOR - 2,3 DURTEC-HE (MI4) C D E I H G F E70606 C D E F G Vzduchový filtr Nádržka brzdové a spojkové kapaliny Viz Kontrola brzdové a spojkové kapaliny (stana 128). Plnící hrdlo motorového oleje 1 Viz Kontrola motorového oleje (stana 126). Připojení kladného pólu autobaterie (pro připojení startovacích kabelů) Viz Používání nabíjecích kabelů (stana 134). Nádržka chladicí kapaliny motoru Viz Kontrola chladicí kapaliny motoru (stana 127). Nádržka kapaliny ostřikovače Viz Kontrola kapaliny ostřikovačů (stana 129). Rozvodná skříňka motoru Viz Výměna pojistky (stana 107). 122

125 Údržba H I Nádržka kapaliny posilovače řízení Viz Kontrola kapaliny posilovače řízení (stana 128). Měrka motorového oleje 1 Viz Kontrola motorového oleje (stana 126). 1 Plnicí víko a olejová měrka jsou pro snadnou identifikaci barevně označeny. CELKOVÝ POHLED N MOTOROVÝ PROSTOR - 2,2 DURTORQ- TDCI (PUM) VZNĚTOVÝ C D E J I H G F E70605 C Nádržka brzdové a spojkové kapaliny Viz Kontrola brzdové a spojkové kapaliny (stana 128). Plnící hrdlo motorového oleje 1 Viz Kontrola motorového oleje (stana 126). Vzduchový filtr 123

126 Údržba D E F G H I Odlučovač vody v palivovém filtru Viz Vypuštění odlučovače vody v palivovém filtru (stana 129). Nádržka chladicí kapaliny motoru Viz Kontrola chladicí kapaliny motoru (stana 127). Nádržka kapaliny ostřikovače Viz Kontrola kapaliny ostřikovačů (stana 129). Rozvodná skříňka motoru Viz Výměna pojistky (stana 107). Připojení kladného pólu autobaterie (pro připojení startovacích kabelů) Viz Používání nabíjecích kabelů (stana 134). Měrka motorového oleje 1 Viz Kontrola motorového oleje (stana 126). J Nádržka kapaliny posilovače řízení Viz Kontrola kapaliny posilovače řízení (stana 128). 1 Plnicí víko a olejová měrka jsou pro snadnou identifikaci barevně označeny. 124

127 Údržba CELKOVÝ POHLED N MOTOROVÝ PROSTOR - 2,4 DURTORQ- TDCI (PUM) VZNĚTOVÝ C D E J I H G F E70607 C D E F G Vzduchový filtr Nádržka brzdové a spojkové kapaliny Viz Kontrola brzdové a spojkové kapaliny (stana 128). Plnící hrdlo motorového oleje 1 Viz Kontrola motorového oleje (stana 126). Odlučovač vody v palivovém filtru Viz Vypuštění odlučovače vody v palivovém filtru (stana 129). Nádržka chladicí kapaliny motoru Viz Kontrola chladicí kapaliny motoru (stana 127). Nádržka kapaliny ostřikovače Viz Kontrola kapaliny ostřikovačů (stana 129). Rozvodná skříňka motoru Viz Výměna pojistky (stana 107). 125

128 Údržba H I Připojení kladného pólu autobaterie (pro připojení startovacích kabelů) Viz Používání nabíjecích kabelů (stana 134). Měrka motorového oleje 1 Viz Kontrola motorového oleje (stana 126). J Nádržka kapaliny posilovače řízení Viz Kontrola kapaliny posilovače řízení (stana 128). 1 Plnicí víko a olejová měrka jsou pro snadnou identifikaci barevně označeny. KONTROL MOTOROVÉHO OLEJE UPOZORNĚNÍ Nepoužívejte přísady do oleje ani jiné prostředky k ošetřování motoru. V určitých případech mohou poškodit motor. Poznámka: Spotřeba oleje se u nového motoru dostane na běžnou hodnotu až po ujetí přibližně kilometrů. Kontrola motorového oleje Poznámka: Před nastartováním motoru zkontrolujte hladinu oleje. Poznámka: Ujistěte se, že vozidlo stojí vodorovně. Poznámka: Po zahřání se objem oleje zvýší. Hladina může z tohoto důvodu být i několik mm nad značkou MX. Vytáhněte měrku motorového oleje a otřete ji čistou netřepivou látkou. Pro kontrolu hladiny motorového oleje měrku motorového oleje zasuňte zpět a znovu ji vytáhněte. Ujistěte se, že je hladina oleje mezi značkami MIN a MX. Pokud tomu tak je, olej nedoplňujte. Pokud je na značce MIN, okamžitě olej doplňte. Doplňování oleje E71362 MIN MX E

129 Údržba POZOR Nesnímejte plnicí víko motorového oleje za běhu motoru. Sejměte plnicí víko motorového oleje. UPOZORNĚNÍ Nedoplňujte olej nad značku MX. KONTROL CHLDICÍ KPLINY MOTORU Kontrola hladiny chladicí kapaliny Doplňte olej, který splňuje specifikace Ford. Viz Technická data (stana 130). V následující tabulce je uvedeno množství oleje, které je nutné dolít pro zvýšení hladiny ze značky MIN na značku MX. Motor 2.2 DuraTorq-TDCi 2.3 Duratec-HE 2.4 DuraTorq-TDCi litry 1,5 0,7 2 E71365 UPOZORNĚNÍ Ujistěte se, že je hladina chladicí kapaliny mezi značkami MIN a MX. Nasaďte plnicí víko motorového oleje. Otáčejte jím, dokud neuslyšíte cvaknutí. Poznámka: Po zahřání se objem chladicí kapaliny zvětší. Hladina může z tohoto důvodu být i nad značkou MX. Doplňování chladicí kapaliny POZOR Nesnímejte víko nádržky chladicí kapaliny, je-li motor horký. Vyčkejte, až motor vychladne. Pomalu odšroubujte víko. Při odšroubovávání víka může pomalu unikat tlak. 127

130 Údržba UPOZORNĚNÍ Chladicí kapalinu doplňujte, pouze když je motor studený. Pokud je motor horký, nechte jej 10 minut vychladnout. Dbejte, aby chladicí kapalina nepřišla do kontaktu s pokožkou a nedostala se do očí. Dojde-li k tomu, opláchněte postižená místa ihned velkým množstvím vody a navštivte lékaře. UPOZORNĚNÍ Nepolijte chladicí kapalinou součásti motoru. Doplňujte pouze chladicí kapalinu splňující specifikace Ford. Viz Technická data (stana 130). POZOR Dbejte, aby nedošlo k potřísnění pokožky brzdovou kapalinou a aby kapalina nevnikla do očí. Dojde-li k tomu, opláchněte postižená místa ihned velkým množstvím vody a navštivte lékaře. rzdová a spojková soustava jsou zásobovány z téže nádržky. Ujistěte se, že je hladina brzdové kapaliny mezi značkami MIN a MX. KONTROL KPLINY POSILOVČE ŘÍZENÍ KONTROL RZDOVÉ SPOJKOVÉ KPLINY E66660 Ujistěte se, že je hladina oleje mezi značkami MIN a MX. Pokud tomu tak je, olej nedoplňujte. Pokud je na značce MIN, okamžitě olej doplňte. Doplňte olej, který splňuje specifikace Ford. Viz Technická data (stana 130). E

131 Údržba VYPUŠTĚNÍ ODLUČOVČE VODY V PLIVOVÉM FILTRU Vozidla se vznětovým motorem POZOR Nevylévejte zbylou naftu do domovní nebo veřejné kanalizace. Předejte ji k odborné lividaci. Poznámka: Kontrolka vody v palivu zhasne přibližně po dvou sekundách po nastartování. Poznámka: Doplňujte pouze palivo splňující specifikace Ford. Vis Palivo a tankování (stana 84). 1. Odpojte elektrický konektor. 2. Připevněte o odkalovači snímače vhodnou hadici a zaveďte ji do vhodné nádoby. 3. Vyšroubujte snímač o jednu až dvě otáčky a nechte vodu vytéct. Instalaci proveďte obráceným postupem. KONTROL KPLINY OSTŘIKOVČŮ E71366 Přední a zadní ostřikovače jsou zásobovány z téže nádržky. Po doplnění důkladně uzavřete nádržku ostřikovačů víčkem. E

132 Údržba TECHNICKÁ DT Kapaliny ve vozidle Díl Motorový olej Posilovač řízení Chladicí kapalina rzdová kapalina Zadní náprava 1 Doporučená kapalina Motorový olej Ford nebo Motorcraft Formula E SE 5W-30 2 Kapalina do posilovače řízení Nemrznoucí kapalina Motorcraft SuperPlus ntifreeze rzdová kapalina Ford nebo Motorcraft Super DOT 4 Hypoidní olej Ford Specifikace WSS-M2C913- WS-M2C195- WSS-M9744-D ESD-M6C57- WSL-M2C192-1 Za normálních provozních podmínek nevyžaduje zadní náprava žádnou údržbu. Ovšem pokud došlo k potopení nápravy pod vodu, nechte kapalinu u svého opravce vyměnit. 2 lternativně můžete použít motorový olej SE 5W-30, který splňuje požadavky podle WSS-M2C913-. Poznámka: Jestliže používáte vozidlo při teplotách pod -20 C, nesmíte použít motorový olej SE 10W-40. Doplnění oleje: Jestliže nemáte olej odpovídající specifikace dle WSS-M2C913-, musíte použít SE 5W-30 (přednostně), SE 5W-40 nebo SE 10W-40, které odpovídají specifikaci dlece 1/1 (přednostně) nebo CE 3/3. Použití těchto olejů může mít za následek delší startování motoru, snížení výkonu motoru, zvýšení spotřeby paliva a zvýšení úrovní emisí. Objemy Všechny Všechny Varianta Položka Kapalina posilovače řízení Systém ostřikování čelního okna Objemy v litrech (galonech) Značka MX 5,5 (1,2) 130

133 Údržba Varianta Všechny 2.3 Duratec-HE 2.3 Duratec-HE 2.3 Duratec-HE 2.3 Duratec-HE 2.2 DuraTorq-TDCi 2.2 DuraTorq-TDCi 2.4 DuraTorq-TDCi 2.4 DuraTorq-TDCi 2.2 a 2.4 DuraTorq-TDCi 2.2 a 2.4 DuraTorq-TDCi 2.2 a 2.4 DuraTorq-TDCi 2.2 a 2.4 DuraTorq-TDCi Položka Palivová nádrž Motorový olej - včetně filtru Motorový olej - bez filtru Chladicí systém s nezávislým topením Chladicí systém s topením pouze vpředu Motorový olej - včetně filtru Motorový olej - bez filtru Motorový olej - včetně filtru Motorový olej - bez filtru Chladicí systém s topením na palivo a nezávislým topením Chladicí systém s nezávislým topením Chladicí systém s topením na palivo Chladicí systém s topením pouze vpředu Objemy v litrech (galonech) 80 (17,6) 4,3 (1,0) 3,9 (0,9) 10,1 (2,2) 7,8 (1,7) 6,2 (1,4) 5,9 (1,3) 6,9 (1,5) 6,5 (1,4) 13 (2,9) 12,8 (2,9) 11,5 (2,5) 10 (2,2) 131

134 Péče o vozidlo ČIŠTĚNÍ EXTERIÉRU POZOR Pokud použijete myčku s voskovacím cyklem, nezapomeňte odstranit vosk z čelního skla. VÝSTRHY Některá zařízení v myčkách používají vodu pod vysokým tlakem. To by mohlo poškodit určité části vašeho vozidla. Před vjezdem do automatické mycí linky demontujte anténu. Vypněte ventilátor topení, aby nedocházelo ke znečišťování protipachového filtru. Doporučujeme vám, abyste své vozidlo myli houbou a vlažnou vodou s autošampónem. Čištění světlometů VÝSTRHY Skla světlometů nedrhněte, ani na jejich čištění nepoužívejte brusné čisticí prostředky nebo chemická rozpouštědla. Neotírejte světlomety, když jsou suché. Čištění zadního okna UPOZORNĚNÍ Vnitřní stranu zadního skla nedrhněte, ani na její čištění nepoužívejte brusné čisticí prostředky nebo chemická rozpouštědla. Při čištění vnitřní strany zadního skla používejte pouze čistý netřepivý hadřík nebo vlhkou jelenici. Ochrana laku karoserie VÝSTRHY Neleštěte vozidlo na prudkém slunci. Dbejte na to, aby leštěnka nepřišla do styku s plastovými díly. ylo by obtížné vzniklé skvrny odstranit. Nenatírejte leštěnkou čelní nebo zadní sklo. Mohlo by způsobit špatnou a hlučnou činnost stěračů. Doporučujeme, abyste lak karosérie navoskovali jednou nebo dvakrát do roka. ČIŠTĚNÍ INTERIÉRU ezpečnostní pásy UPOZORNĚNÍ Pro čistění bezpečnostních pásů nepoužívejte hrubé materiály nebo chemická čistidla. Dbejte na to, aby voda nevnikla do navíjecího mechanizmu pásů. 132

135 Péče o vozidlo ezpečnostní pásy vyčistěte čističem interiéru nebo vodou nanesenou pomocí měkké houby. ezpečnostní pásy nechte vyschnout přirozenou cestou, bez přídavného zdroje tepla. OPRV MENŠÍCH POŠKOZENÍ LKU UPOZORNĚNÍ Okamžitě z laku odstraňujte zdánlivě neškodně vypadající látky (např. ptačí trus, smůlu ze stromů, zbytky hmyzu, asfaltové skvrny, silniční sůl a průmyslový spad). Poškození laku od odletujících kamínků nebo menší vrypy opravte co nejdříve. U svého prodejce Ford naleznete velký výběr vhodných prostředků. Přečtěte si a dodržujte pokyny výrobce. 133

136 utobaterie vozidla PÉČE O UTOTERII Připojení startovacích kabelů kumulátorová baterie vyžaduje jen velmi málo údržby. Hladina provozní kapaliny (kyseliny) se pravidelně kontroluje během rutinních servisních prohlídek. POUŽÍVÁNÍ NÍJECÍCH KELŮ C D VÝSTRHY Připojujte výhradně baterie se stejným jmenovitým napětím. Vždy používejte startovací kabely s odizolovanými svorkami a dostatečným průřezem kabelů. Neodpojujte autobaterii od elektrického systému vozidla. E71367 C D Vozidlo s vybitou baterií Pomocné vozidlo pro startování Propojovací kabel kladných pólů Propojovací kabel záporných pólů Umístěte vozidla tak, aby se vzájemně nedotýkala. Vypněte motor a všechna elektrická zařízení. 134

137 utobaterie vozidla 1 2 Nastartování motoru Motor druhého vozidla nechte běžet ve středních otáčkách. Nastartujte motor. Před odpojením kabelů nechte oba motory nejméně 3 minuty běžet. UPOZORNĚNÍ ěhem odpojování kabelů nechte vypnuté světlomety. Napěťová špička by mohla zničit žárovky. E71368 Zvedněte kryt připojení kladného pólu autobaterie. Vis Údržba (stana 120). Spojte připojení kladného (+) pólu autobaterie s připojením kladného (+) pólu autobaterie druhého vozidla (kabel C). Připevněte jeden konec kabelu pro spojení záporných pólů k bloku motoru nebo k závěsu motoru vašeho vozidla. Druhý konec připevněte k bloku motoru nebo závěsu motoru druhého vozidla, co nejdále od autobaterie (kabel D). VÝSTRHY Nepřipojujte kabel na záporný ( ) pól vybité autobaterie. Zajistěte, aby pomocné kabely nemohly být zachyceny pohyblivými součástmi. Odpojte kabely v opačném pořadí. VÝMĚN UTOTERIE E66643 UPOZORNĚNÍ Ujistěte se, že je box autobaterie správně utěsněn. utobaterie je umístěna ve vozidle pod sedadlem řidiče. 135

138 utobaterie vozidla Odejměte kryt baterie. Otočte zabezpečovací kolík proti směru hodinových ručiček a vyjměte jej. Vysuňte kryt před baterii. Instalaci proveďte obráceným postupem. Jestliže byla odpojena autobaterie, vozidlo může přibližně 8 km (5 mil) po novém připojení autobaterie vykazovat některé neobvyklé jízdní charakteristiky, protože systém řízení motoru se musí přizpůsobit danému motoru. utorádio se musí přeprogramovat pomocí kódovacího klíče. 1. Uvolněte příchytky. 2. Zvedněte kryt. MÍST PŘIPOJENÍ TERIE 2 1 E75702 UPOZORNĚNÍ Žádné elektrické spotřebiče nepřipojujte přímo k autobaterii. Pro připojení jsou k dispozici tři přípojné body, každý pro proudový odběr až 60. Pro doporučení vhodného příslušenství se obraťte na svého prodejce. 136

139 ezpečnost dětí DĚTSKÉ SEDČKY UPOZORNĚNÍ Pokud vaše vozidlo bylo poškozeno nehodou, nechte dětské sedačky odborně zkontrolovat. E68916 UPOZORNĚNÍ Děti s výškou do 150 cm nebo ve věku do 12 let by měly být zajištěny ve vhodných úředně schválených zádržných prostředcích pro děti na zadních sedadlech. Původní text podle ECE R94.01: Vážné nebezpečí! Nepoužívejte dětské bezpečnostní sedačky upevňované proti směru jízdy na sedadle, které je chráněno airbagem umístěným před sedadlem! Při upevňování dětského zádržného prostředku si přečtěte a dodržujte pokyny výrobce. Dětský zádržný prostředek žádným způsobem neupravujte. Nedržte dítě na klíně, když je vozidlo v pohybu. Nenechávejte děti ve vozidle bez dozoru. Poznámka: Povinné používání dětských zádržných prostředků se liší podle jednotlivých zemí. U svého prodejce Ford naleznete výběr dětských zádržných prostředků schválených ECE. Žádejte takový dětský zádržný systém, který doporučujeme pro vaše vozidlo. Dětské zádržné prostředky pro různé hmotnostní skupiny Používejte následující správné dětské zádržné prostředky: ezpečnostní sedačka pro batolata E68918 Děti vážící méně než 13 kg upevňujte do bezpečnostní sedačky pro batolata, upevňované proti směru jízdy na zadním sedadle. 137

140 ezpečnost dětí Dětská bezpečnostní sedačka Děti vážící 13 až 18 kg upevňujte do dětské bezpečnostní sedačky na zadním sedadle. E68920 UMÍSTĚNÍ DĚTSKÉ SEDČKY Polohy dětských sedaček Kategorie hmotnostních skupin Poloha sedačky Do 10 kg ezpečnostní sedačka pro batolata ezpečnostní sedačka pro batolata Do 13 kg 9-18 kg Dětská bezpečnostní sedačka kg Sedák nebo polštář pod dětskou sedačku kg Sedák nebo polštář pod dětskou sedačku Přední sedadlo spolujezdce s airbagem X X X X X Přední sedadlo spolujezdce bez airbagu U 1 U 1 U 1 U 1 U 1 Zadní sedadla U U U U U Druhá řada sedadel se systémem ISOFIX IU IU IU X X 138

141 ezpečnost dětí Kategorie hmotnostních skupin Poloha sedačky Do 10 kg ezpečnostní sedačka pro batolata ezpečnostní sedačka pro batolata Do 13 kg 9-18 kg Dětská bezpečnostní sedačka kg Sedák nebo polštář pod dětskou sedačku kg Sedák nebo polštář pod dětskou sedačku Velikostní třída ISOFIX* E C, D, E,, 1, C, D X X X není vhodná pro děti v této váhové kategorii. U Vhodná pro všechny druhy dětských sedaček v této váhové kategorii. IU Vhodná pro všechny druhy dětských sedaček ISOFIX v této váhové kategorii. U 1 Vhodná pro všechny druhy dětských sedaček v této váhové kategorii. * Podle specifikace ECE

142 ezpečnost dětí ZVYŠOVCÍ SEDÁKY UPOZORNĚNÍ Nikdy byste neměli používat zvýšené sedadlo nebo zvyšovací sedák jen s bederním pásem. Zvýšené sedadlo nebo zvyšovací sedák nepoužívejte s bezpečnostním pásem, který je povolený nebo zkroucený. Ramenní popruh nikdy nedávejte pod paži dítěte nebo za jeho záda. Nikdy pro zvýšení polohy dítěte nepoužívejte běžné polštáře, knihy nebo ručníky. Dbejte na to, aby dítě sedělo ve vzpřímené poloze. Děti, které váží více než 15 kg, ale měří méně než 150 cm, upevňujte pomocí zvýšeného sedadla nebo zvyšovacího sedáku. Doporučujeme vám, abyste používali takové zvýšené sedadlo, které se skládá ze sedáku a opěradla. Zvýšená poloha sezení vám umožňuje vést ramenní popruh bezpečnostního pásu přes střed ramena vašeho dítěte a pánevní pás pevně přes jeho boky. Zvýšený sedák (skupina 3) E68924 Zvýšené sedadlo (skupina 2) E

143 ezpečnost dětí KOTEVNÍ ODY ISOFIX Upevnění dětské sedačky se závěsným popruhem E68945 POZOR Při používání systému ISOFIX používejte neotočná zařízení. Doporučujeme vám používat závěsný popruh nebo podpěrný nástavec. Poznámka: Při koupi dětské sedačky ISOFIX se ujistěte, že vyhovuje hmotnostní kategorii a velikostní třídě ISOFIX pro její plánované umístění. Viz Umístění dětské sedačky (stana 138). Vaše vozidlo je vybaveno kotevními body ISOFIX, které umožňují upevnění libovolné dětské sedačky ISOFIX. Systém ISOFIX tvoří dvě pevná ramena na dětské sedačce, která se upevní do kotevních bodů sedadel ve druhé řadě, které jsou mezi sedákem a opěradlem. Kotevní body pro závěsný popruh dětských sedaček vybavených závěsným popruhem jsou umístěny za sedadly ve druhé řadě. E68946 POZOR Závěsný popruh neupevňujte k ničemu jinému než pouze ke správnému kotevnímu bodu pro závěsný popruh. 141

144 ezpečnost dětí DĚTSKÉ EZPEČNOSTNÍ ZÁMKY E74584 Zapnuto Vypnuto POZOR Pokud jsou dětské bezpečnostní zámky zapnuty, nelze zevnitř vozidla otevřít dveře. 142

145 Kola a pneumatiky VŠEOECNÉ INFORMCE Vozidla s jednoduchými zadními koly Tlak vzduchu v náhradním kole nastavte na nejvyšší hodnotu udanou pro kombinaci vozidla a velikosti pneumatik. Údaje o pneumatikách, ráfcích a tlacích v pneumatikách pro speciální varianty modelu jsou uvedeny pouze na štítku s tlaky v pneumatikách na těchto vozidlech. Štítek s údaji o tlacích v pneumatikách je umístěn v otvoru dveří řidiče na sloupku. VÝMĚN KOL Náhradní kolo E70947 Vozidla s dvojitými zadními koly UPOZORNĚNÍ Používejte pouze schválené velikosti pneumatik a kol. Použitím jiných velikostí se může poškodit vozidlo a zneplatnit technický průkaz. Náhradní kolo je umístěno pod zadní částí vozidla. E70948 Pokud je vaše vozidlo vybaveno zabezpečovacím šroubem, vyšroubujte jej proti směru hodinových ručiček. Do vodicího otvoru plně zasuňte plochý konec klíče na kola (us, Van a Kombi) nebo krátké rameno rukojeti zvedáku (podvozek s kabinou a valník). Otáčejte proti směru chodu hodinových ručiček, dokud kolo nedosedne na zem a lanko nebude uvolněné. 143

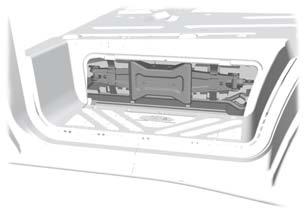

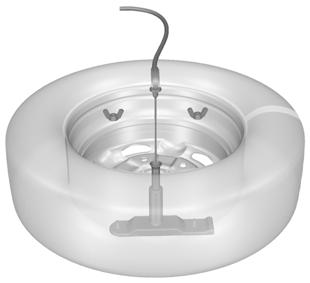

146 Kola a pneumatiky 1 1 Vozidla řady 430 Hydraulický zvedák E Demontujte křídlovou(é) matici(e). 2. Prostrčte konzolu a táhlo skrz otvor v kole. Zvedák UPOZORNĚNÍ Používejte pouze specifikované zvedací body. Umístění do jiných míst může způsobit poškození karosérie, řízení, odpružení, motoru, brzdového systému nebo palivového potrubí. Zvedák, klíč na kola a rukojeť zvedáku jsou umístěny v ukládacím prostoru v pravé přední stupačce. E74102 Všechna vozidla s výjimkou řady 430 Nůžkový zvedák E70950 Přední zvedací body UPOZORNĚNÍ U vozidel vybavených klimatizací vzadu se při umísťování zvedáku ujistěte, že nepřichází do kontaktu s potrubím klimatizace nebo podpěrným pásem palivové nádrže. 144

147 Kola a pneumatiky Vozidla řady 430 Všechna vozidla s výjimkou řady 430 E70951 Umístěte zvedák pod výstupky na zadní části pomocného rámu. E70952 Uzavřete patku na horní části zvedáku (skladovací poloha). Zadní šrouby předního pomocného rámu zapadnou do vybrání v patce zvedáku. 145

148 Kola a pneumatiky Zadní zvedací místa us, Van a Kombi s pohonem předních kol (vozidla řady 260, 280 a 300) E70954 Otevřete patku na horní části zvedáku. Umístěte zvedák na kostku. E70953 Otevřete patku na horní části zvedáku. Umístěte zvedák pod zadní listovou pružinu přímo před zadní kolo. Vozidla řady 430 Poznámka: Umístěte zvedák pod nápravu, co nejblíže ke kolu, které budete zvedat. us, Van a Kombi s pohonem předních kol (vozidla řady 330 a 350) Poznámka: Uvnitř náhradního kola je umístěna přídavná kostka. 146

149 Kola a pneumatiky E74136 Všechny podvozky s kabinou a všechna vozidla us, Van a Kombi s pohonem zadních kol (všechna vozidla s výjimkou řady 430) Poznámka: Umístěte zvedák pod nápravu, co nejblíže ke kolu, které budete zvedat. E70955 Otevřete patku na horní části zvedáku. Demontáž kola UPOZORNĚNÍ Zaparkujte vozidlo na bezpečném místě mimo silniční provoz. Postavte výstražný trojúhelník. Ujistěte se, že vozidlo stojí na pevném rovném podkladu a natočte kola do polohy pro přímou jízdu. Vypněte zapalování a zatáhněte ruční brzdu. Zařaďte první rychlostní stupeň nebo zpátečku. 147

150 Kola a pneumatiky UPOZORNĚNÍ Požádejte cestující, aby vystoupili z vozidla. Před výměnou kola založte úhlopříčně protilehlé kolo vhodnými špalky nebo zakládacími klíny. Ujistěte se, že šipky na směrových pneumatikách ukazují směr otáčení kola při jízdě vpřed. Pokud šipka na náhradním kole ukazuje proti směru otáčení, nechte pneumatiku školeným odborníkem přezout do správné polohy. Pro výměnu kola používejte výhradně zvedák na vozidla. Pokud je vozidlo podepřeno pouze zvedákem, nikdy nepracujte pod vozidlem. Poznámka: Zajistěte, aby byl zvedák mezi rovnou zemí a zvedacím místem ve svislé poloze. Vozidla řady 430 E70959 Posuňte plochý konec rukojeti zvedáku přes zajišťovací ventil. Otočte rukojetí plně ve směru hodinových ručiček. Vložte rukojeť do čerpadla a zvedejte vozidlo "pumpováním". Všechna vozidla s výjimkou řady 430 E70956 Demontujte kryt náboje. Demontujte víka matic. Uvolněte matice kola. E70957 Rozevřete rukojeť zvedáku. 148

151 Kola a pneumatiky Montáž kola POZOR Ujistěte se, že na závitech nebo styčných plochách mezi šrouby a maticemi kol není žádné mazivo (mazací tuk nebo olej). E70958 Vložte hák rukojeti do kruhu na zvedáku. Do druhého konce rukojeti vložte klíč na kola a otáčejte ve směru hodinových ručiček. Všechna vozidla Poznámka: Matice kol pro litá kola je možné použít i pro plechové náhradní kolo. Ustavte kolo a nasuňte ho na čepy kol. Ujistěte se, že ploché podložky pod matkami kola jsou na straně u kola. Našroubujte matice kola a dotáhněte je. Spusťte vozidlo a odstraňte zvedák E70960 Zvedejte vozidlo, dokud pneumatika nebude volná nad podkladem. Odšroubujte matice kola a kolo sejměte E

152 Kola a pneumatiky Plně dotáhněte matice kola v pořadí uvedeném na obrázku. Pěstí pevně natlačte kryt náboje. Pevně nasaďte kryty matic. POZOR Co nejdříve si nechte zkontrolovat utahovací momenty matic kola a tlak v pneumatikách. Uložení kola UPOZORNĚNÍ Nezvedejte držák náhradního kola, pokud není připevněno kolo. Při spouštění bez připevněného kola může dojít k poškození zvedacího mechanizmu. Poznámka: Kolo je plně zvednuto až ve chvíli, kdy zvedací mechanizmus prokluzuje. Položte kolo naplocho na zem tak, aby vnější strana kola byla dole. Nakloňte konzolu a protáhněte ji i s lanem středovým otvorem kola. Utáhněte křídlové matice. Do vodicího otvoru plně zasuňte plochý konec klíče na kola a otočte ve směru hodinových ručiček. U vozidel vybavených zabezpečovacím šroubem jej otáčením ve směru hodinových ručiček namontujte zpět. Uložte klíč na kola, zvedák a rukojeť zvedáku. PÉČE O PNEUMTIKY E70415 byste zajistili, že se budou přední a zadní pneumatiky opotřebovávat rovnoměrně a vydrží co nejdéle, doporučujeme každých až km vyměnit zadní pneumatiky za přední a naopak. UPOZORNĚNÍ ěhem parkování se vyvarujte odírání boku pneumatiky. Musíte-li najet na obrubník, udělejte to pomalu a pokud možno s koly v pravém úhlu k obrubníku. Pravidelně kontrolujte, zda nejsou pneumatiky pořezané, nezvykle opotřebené a zda v nich nejsou zapíchlé cízí předměty. Nezvyklé opotřebení pneumatik může signalizovat nesprávné nastavení geometrie. POUŽÍVÁNÍ ZIMNÍCH PNEUMTIK Při používání zimních pneumatik je třeba dodržovat tlaky doporučené jejich výrobcem. 150

153 Kola a pneumatiky POUŽÍVÁNÍ SNĚHOVÝCH ŘETĚZŮ Všechna vozidla UPOZORNĚNÍ Nepřekračujte rychlost 50 km/h. Nepoužívejte sněhové řetězy na silnicích bez sněhové pokrývky. UPOZORNĚNÍ Pokud jsou na vozidle namontovány poklice, je nutné je před montáží řetězů sundat. Poznámka: Funkce S bude plně zachována. Používejte pouze řetězy s malými články. Sněhové řetězy používejte pouze na hnaná kola. Vozidla s náhonem předních kol Poznámka: Na přední nápravě lze podle registračních dokumentů používat pouze pneumatiky 195/75 R 16 C. Pokud je vaše vozidlo vybaveno pneumatikami 215/75 R 16 C, namontujte na přední nápravu pneumatiky 195/75 R 16 C (M+S). Nahustěte pneumatiky na maximální povolený tlak. TECHNICKÁ DT Tlaky v pneumatikách (studené pneumatiky) us Tlak pneumatik Normální zatížení Plné zatížení Varianta Rozměr pneumatik Přední bar (lbf/in²) Zadní bar (lbf/in²) Přední bar (lbf/in²) Zadní bar (lbf/in²) /75 R 16 C 3,0 (43) 3,0 (43) 3,7 (54) 4,1 (59) /70 R 15 C 3,0 (43) 3,0 (43) 3,6 (52) 3,9 (57) /65 R 16 C 2,8 (41) 2,8 (41) 3,4 (49) 3,7 (54) /75 R 16 C 3,7 (54) 4,7 (69) 3,7 (54) 4,7 (69) /75 R 16 C 4,7 (69) 4,1 (59) 4,7 (69) 4,1 (59) 151

154 Kola a pneumatiky Van a Kombi - pohon zadních kol Tlak pneumatik Normální zatížení Plné zatížení Varianta Rozměr pneumatik Přední bar (lbf/in²) Zadní bar (lbf/in²) Přední bar (lbf/in²) Zadní bar (lbf/in²) /75 R 16 C 3,5 (51) 4,2 (61) 3,5 (51) 4,2 (61) /75 R 16 C 3,4 (49) 4,5 (65) 3,4 (49) 4,5 (65) /75 R 16 C 3,8 (55) 4,7 (69) 3,8 (55) 4,7 (69) /75 R 16 C 4,5 (65) 3,3 (48) 4,5 (65) 4,1 (59) /75 R 16 C 4,6 (68) 3,7 (54) 4,6 (68) 3,7 (54) Van a Kombi - pohon předních kol Tlak pneumatik Normální zatížení Plné zatížení Varianta Rozměr pneumatik Přední bar (lbf/in²) Zadní bar (lbf/in²) Přední bar (lbf/in²) Zadní bar (lbf/in²) /70 R 15 C 3,3 (48) 3,3 (48) 3,4 (49) 3,5 (51) /65 R 16 C 3,3 (48) 3,3 (48) 3,4 (49) 3,5 (51) /70 R 15 C 3,6 (52) 4,2 (61) 3,7 (54) 4,2 (61) /65 R 16 C 3,4 (49) 3,5 (51) 3,6 (52) 4,0 (58) /70 R 15 C 3,9 (57) 4,2 (61) 4,0 (58) 4,5 (65) /65 R 16 C 3,8 (55) 4,0 (58) 3,9 (57) 4,3 (62) /75 R 16 C 3,4 (49) 4,5 (65) 3,4 (49) 4,5 (65) /75 R 16 C 3,5 (51) 4,7 (69) 3,5 (51) 4,7 (69) 152

155 Kola a pneumatiky Podvozek s kabinou a valník - pohon zadních kol Tlak pneumatik Normální zatížení Plné zatížení Varianta Rozměr pneumatik Přední bar (lbf/in²) Zadní bar (lbf/in²) Přední bar (lbf/in²) Zadní bar (lbf/in²) /75 R 16 C 3,5 (51) 4,2 (61) 3,5 (51) 4,2 (61) /75 R 16 C 3,4 (49) 4,5 (65) 3,4 (49) 4,5 (65) /75 R 16 C 4,7 (69) 3,3 (48) 4,7 (69) 3,3 (48) /75 R 16 C 4,6 (67) 3,3 (48) 4,6 (67) 3,3 (48) /75 R 16 C 3,5 (51) 4,7 (69) 3,5 (51) 4,7 (69) /75 R 16 C 4,7 (69) 4,1 (59) 4,7 (69) 4,1 (59) /75 R 16 C 4,6 (67) 3,7 (54) 4,6 (67) 3,7 (54) Podvozek s kabinou a valník - pohon předních kol Tlak pneumatik Normální zatížení Plné zatížení Varianta Rozměr pneumatik Přední bar (lbf/in²) Zadní bar (lbf/in²) Přední bar (lbf/in²) Zadní bar (lbf/in²) /70 R 15 C 4,0 (58) 4,5 (65) 4,0 (58) 4,5 (65) /65 R 16 C 3,8 (55) 4,3 (63) 3,8 (55) 4,3 (63) /75 R 16 C 3,4 (49) 4,5 (65) 3,4 (49) 4,5 (65) /75 R 16 C 3,5 (51) 4,7 (69) 3,5 (51) 4,7 (69) 153

156 Identifikace vozidla IDENTIFIKČNÍ ŠTÍTEK VOZIDL IDENTIFIKČNÍ ČÍSLO VOZIDL (VIN) E85610 C D E E D C Identifikační číslo vozidla Celková hmotnost vozidla Celková hmotnost soupravy Maximální zatížení přední nápravy Maximální zatížení zadní nápravy E71369 Identifikační číslo vozidla je vyraženo na pravém předním podběhu. Je také uvedeno na levé straně přístrojové desky. ČÍSLO MOTORU - 2,3 DURTEC-HE (MI4) Identifikační číslo vozidla a maximální hmotnosti jsou uvedeny na štítku umístěném ve spodní části otvoru pro dveře spolujezdce na straně u zámku. E

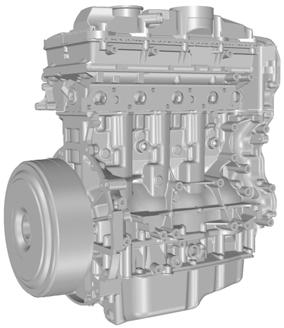

157 Identifikace vozidla ČÍSLO MOTORU - 2,2 DURTORQ-TDCI (PUM) VZNĚTOVÝ ČÍSLO MOTORU - 2,4 DURTORQ-TDCI (PUM) VZNĚTOVÝ E70860 E70863 E

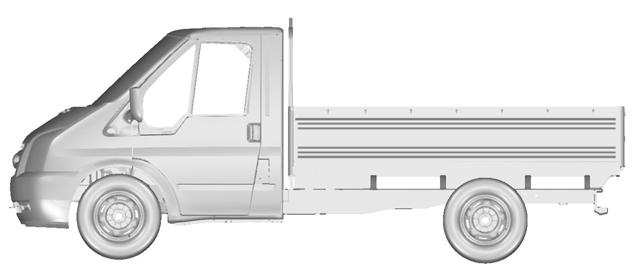

158 Technická data TECHNICKÁ DT Rozměry vozidla Krátký rozvor E

159 Technická data E71262 Položka C1 Popis rozměrů Celková délka - bez zadní stupačky (Van a Kombi) Celková délka - bez zadní stupačky (podvozek s kabinou a valník bez korby) Celková délka - bez zadní stupačky (podvozek s kabinou a valník s korbou) Celková délka - se zadní stupačkou (Van a Kombi) Celková délka - s tažným zařízením (Van a Kombi) Celková délka - s tažným zařízením (podvozek s kabinou a valník bez korby) Celková délka - s tažným zařízením (podvozek s kabinou a valník s korbou) Celková šířka - bez zpětných zrcátek (Van a Kombi) Celková šířka - bez zpětných zrcátek (podvozek s kabinou a valník) Celková výška - nízka střecha (Van a Kombi) Rozměry v mm (palcích) 4863 (191,5) 5114 (201,3) 5258 (207) 4973 (195,8) 5013 (197,4) 5253 (206,8) 5258 (207) 1748 (68,8) 1944 (76,5) (78,6-82,2) 157

160 Technická data Položka C1 C2 C3 D D E E Popis rozměrů Celková výška - nízká střecha (podvozek s kabinou a valník) Celková výška - středně vysoká střecha (Van a Kombi) Celková výška - nejvyšší střecha Rozvor (Van a Kombi) Rozvor (podvozek s kabinou a valník) Náhon - přední Náhon - zadní Rozměry v mm (palcích) (77,8-80,2) (91,1-94,6) (115,5) 3137 (123,5) (68,4-68,7) (66,9-67,6) 158

161 Technická data Střední rozvor E

162 Technická data E71264 Položka C1 Popis rozměrů Celková délka - bez zadní stupačky (Van a Kombi) Celková délka - bez zadní stupačky (podvozek s kabinou a valník bez korby) Celková délka - bez zadní stupačky (podvozek s kabinou a valník s korbou) Celková délka - se zadní stupačkou (Van a Kombi) Celková délka - s tažným zařízením (Van a Kombi) Celková délka - s tažným zařízením (podvozek s kabinou a valník bez korby) Celková délka - s tažným zařízením (podvozek s kabinou a valník s korbou) Celková šířka - bez zpětných zrcátek (Van a Kombi) Celková šířka - bez zpětných zrcátek (podvozek s kabinou a valník) Celková výška - nízká střecha (podvozek s kabinou a valník) Rozměry v mm (palcích) 5230 (205,9) 5481 (215,8) 5690 (224) 5340 (210,2) 5380 (211,8) 5620 (221,3) 5690 (224) 1748 (68,8) (76,5-84) (76,1-80,9) 160

163 Technická data Položka C2 C3 D D E E E Popis rozměrů Celková výška - středně vysoká střecha (Van a Kombi) Celková výška - nejvyšší střecha (Van a Kombi) Rozvor (Van a Kombi) Rozvor (podvozek s kabinou a valník) Náhon - přední Náhon - zadní (všechny modely s jednoduchými zadními koly) Náhon - zadní (podvozek s kabinou a valník - dvojitá zadní kola) Rozměry v mm (palcích) (90,6-93,7) ( ) 3300 (129,9) 3504 (138) (68,4-68,7) (66,9-67,6) 1642 (64,6) 161

164 Technická data Dlouhý rozvor E

165 Technická data E71266 Položka Popis rozměrů Celková délka - bez zadní stupačky (Van a Kombi) Celková délka - bez zadní stupačky (Van a Kombi s prodlouženým rámem) Celková délka - bez zadní stupačky (podvozek s kabinou a valník bez korby) Celková délka - bez zadní stupačky (podvozek s kabinou a valník s korbou) Celková délka - se zadní stupačkou (Van a Kombi) Celková délka - se zadní stupačkou (Van a Kombi s prodlouženým rámem) Celková délka - s tažným zařízením (Van a Kombi) Maximální délka - s tažným zařízením (Van a Kombi s prodlouženým rámem) Celková délka - s tažným zařízením (podvozek s kabinou a valník bez korby) Celková délka - s tažným zařízením (podvozek s kabinou a valník s korbou) Rozměry v mm (palcích) 5680 (223,6) 6403 (252,1) 5931 (233,5) 6158 (242,4) 5790 (228) 6513 (256,4) 5830 (229,5) 6553 (258) 6070 (239) 6158 (242,4) 163

166 Technická data Položka C1 C2 C2 C3 C3 D D E E E Popis rozměrů Celková šířka - bez zpětných zrcátek (Van a Kombi) Celková šířka - bez zpětných zrcátek (podvozek s kabinou a valník) Celková výška - nízká střecha (podvozek s kabinou a valník) Celková výška - středně vysoká střecha (Van a Kombi) Celková výška - středně vysoká střecha (Van a Kombi s prodlouženým rámem) Celková výška - nejvyšší střecha (Van a Kombi) Celková výška - nejvyšší střecha (podvozek s kabinou a valník) Rozvor (Van a Kombi) Rozvor (podvozek s kabinou a valník) Náhon - přední Náhon - zadní (Van a Kombi) Náhon - zadní (podvozek s kabinou a valník - dvojitá zadní kola) Rozměry v mm (palcích) 1748 (68,8) (76,5-84) (79,4-80,7) (90,8-93,6) (102,5-103,1) (100,1-103) (79,3-80,7) 3750 (147,6) 3954 (155,7) (68,4-68,7) (66,9-67,6) 1642 (64,6) 164

167 Technická data Rozměry tažného zařízení Van a Kombi C E71267 D E F Položka Popis rozměrů Střed kola - konec kulového kloubu (standardní rám) Střed kola - konec kulového kloubu (prodloužený rám) Rozměry v mm (palcích) 1140 (44,9) 1863 (73,3) 165

168 Technická data Položka C D E F Popis rozměrů Střed kulového kloubu - podélník rámu Vnitřní strana podélníku rámu Střed kulového kloubu - střed 1. upevňovacího bodu Střed kulového kloubu - střed 2. upevňovacího bodu Střed kulového kloubu - střed 3. upevňovacího bodu Rozměry v mm (palcích) 416 (16,4) 832 (32,8) 334 (13,1) 403,5 (15,9) 473 (18,6) 166

169 Technická data Podvozek s kabinou a valník C E71268 E D Položka Popis rozměrů Střed kola - konec kulového kloubu (standardní rám) Střed kola - konec kulového kloubu (prodloužený rám) Střed kulového kloubu - podélník rámu Rozměry v mm (palcích) 1180 (46,5) 1562 (61,5) 418 (16,5) 167
