2 Dìkujeme Vám a blahopøejeme k Vaší volbì. Pøed použitím vozidla si peèlivì prostudujte tento návod. Obsahuje veškeré informace týkající se ovládání a vybavení vèetnì dùležitých doporuèení, která je nutno peèlivì dodržovat. V tomto dokumentu najdete rovnìž vše, co potøebujete vìdìt o údržbì a ošetøování vozidla, abyste si osvojili všechny poznatky tak, aby byla zajištìna bezpeènost používání a spolehlivost Vašeho nového vozidla CITROËN. Dobrá znalost Vašeho nového vozidla Vám zpøíjemní cestování.

3 Peèlivé prostudování tohoto návodu k použití je nezbytným pøedpokladem pro správné používání Vašeho automobilu CITROËN. Znaèková sí CITROËN je tvoøena výhradnì odbornì kvalifikovaným personálem, který je pøipraven zodpovìdìt Vaše otázky. Pøejem Vám š astnou cestu s vozidly CITROËN. Návod k použití je integrální souèástí vozidla. Ponechejte návod na pùvodním místì, abyste ho snadno mìli k dispozici. V pøípadì prodeje vozidla jej nezapomeòte pøedat novému majiteli. Pro firmu CITROËN Èeská republika, s.r.o. vyrobila firma MARTEN, spol. s r.o. v roce 2002

4 M49. CS-7002

5 OBSAH 1 Kapitola I Kapitola II Kapitola III Strana 3 Strana 45 Strana 51 SEZNÁMENÍ S VOZIDLEM OVLÁDÁNÍ KOMFORT Kapitola IV Kapitola V Kapitola VI Strana 63 Strana 77 Strana 99 ÚDRŽBA PRAKTICKÉ RADY CHARAKTERISTIKY Kapitola VII ABC ABECEDNÍ REJSTØÍK Strana 106 VŠEOBECNÁ DOPORUÈENÍ Strana I

6 2

7 Kapitola I SEZNÁMENÍ S VOZIDLEM 3 1 Klíèe, dálkové ovládání - Výmìna baterie dálkového ovládání Otevírání pøedních, boèních a zadních dveøí Páka pro otevírání víka motoru 14 4 Otevírání zadního dílu støechy, opìrná tyè Palivová nádrž 17 6 Sedadla 18 7 Seøízení polohy volantu 19 8 Systém vzduchových vakù 20 9 Zádržné prostøedky pro dìti Pøístup k zadním sedadlùm Zadní sedadla Kryt zavazadel Ochranná sí Ovládání oken Zpìtná zrcátka Místo øidièe Pøístroje palubní desky Svìtelné kontrolky Signalizace Výhled z vozidla 43-44

8 4 KLÍÈE, DÁLKOVÉ OVLÁDÁNÍ* I-1 Klíè od vozidla Umožòuje ovládat zámky dveøí, odemykat zátku nádrže, aktivovat nebo deaktivovat vzduchový vak spolujezdce*, odemknout øízení, zapnout klíè a aktivovat spouštìè. Centrální zamykání pomocí klíèe* Klíè s integrovaným dálkovým ovládáním, umožòuje pomocí pøedních dveøí uzamykání a odemykání veškerých dveøí od vozidla. Pokud budou nìkteré z pøedních dveøí otevøeny nebo špatnì uzavøeny, nebude centrální zamykání fungovat. Výkon dálkového ovladaèe Vám umožní odemknutí nebo uzamknutí vozidla na znaènou vzdálenost. Náhodná manipulace s ovladaèem napø. v kapse mùže vyvolat nechtìné odemknutí dveøí. * Podle provedení vozidla

9 I-1 KLÍÈE, DÁLKOVÉ OVLÁDÁNÍ* 5 Dálkové ovládání Dálkové ovládání využívá VF vysílaè, který má následující výhody: - Pøijímaè vozidla nemusí být viditelný. - Je funkèní napøíè rùznými materiály (plech, náklad). - Velký dosah. Centrální zamykání s dálkovým ovládáním. Dálkové ovládání umožòuje uzamknutí a odemknutí dveøí a zadních výklopných dveøí. Stiskem ovládacího tlaèítka A lze vozidlo uzamknout a stiskem ovládacího tlaèítka B odemknout. Pokud zùstane stisknutí tlaèítka bez odezvy, je tøeba stisknutí opakovat. Funkce centrálního zamykání je signalizována pomocí smìrových svìtel: - Uzamknutí = Rozsvícení na dobu asi dvou sekund. - Odemknutí = Rychlé zablikání. A B Pokud jsou nìkteré dveøe otevøeny nebo nesprávnì uzavøeny, nelze uzamknout vozidlo pomocí centrálního zamykání. Maèkání tlaèítka je v tomto pøípadì neúèinné. V pøípadì nesprávné funkce dálkového ovládání je tøeba provést jeho reinicializaci. Viz následující odstavec Výmìna baterie dálkového ovládání. Pro pøípad ztráty nebo poruchy dálkového ovládání zùstává zachována možnost otevøení pomocí klíèe. Klíè s dálkovým ovládáním je koncipován jako klíè rozložitelný. V pøípadì potøeby dojde k oddìlení klíèe tak, aby nedošlo k poranìní kolen. Odemknutí vozidla vyvolá rozsvícení stropního osvìtlení. Klíè s elektronickou blokací startování Zaøízení pro ELEKTRONICKOU BLOKACI STARTOVÁNÍ umožòuje zablokování systému pøívodu paliva do motoru. Systém je aktivován automaticky po vyjmutí klíèe ze spínací skøíòky. Všechny klíèe od vozidla jsou vybaveny systémem elektronické blokace spouštìní motoru. Vaše vozidlo lze nastartovat pouze pomocí Vašich klíèù od vozidla. Zasuòte klíè do spínací skøíòky. Po zapnutí klíèe probìhne dialog mezi klíèem a zaøízením pro elektronickou blokaci spouštìní. Pokud není klíè systémem správnì identifikován, nelze spustit motor vozidla. POZNÁMKA: Souèasné používání jiných VF (vysokofrekvenèních) pøístrojù (mobilní telefon, domácí alarmy...) mùže doèasnì omezit funkci dálkového ovládání. V pøípadì trvale nesprávné funkce dálkového ovládání je tøeba provést jeho reinicializaci. Viz Výmìna baterie dálkového ovládání. * Podle provedení vozidla nebo zemì prodeje

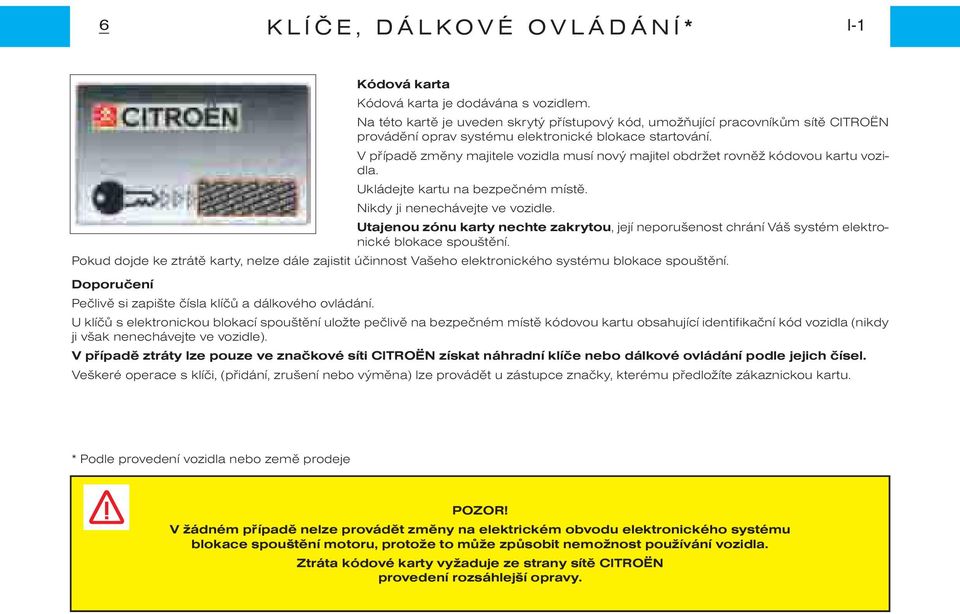

10 6 KLÍÈE, DÁLKOVÉ OVLÁDÁNÍ* I-1 Kódová karta Kódová karta je dodávána s vozidlem. Na této kartì je uveden skrytý pøístupový kód, umožòující pracovníkùm sítì CITROËN provádìní oprav systému elektronické blokace startování. V pøípadì zmìny majitele vozidla musí nový majitel obdržet rovnìž kódovou kartu vozidla. Ukládejte kartu na bezpeèném místì. Nikdy ji nenechávejte ve vozidle. Utajenou zónu karty nechte zakrytou, její neporušenost chrání Váš systém elektronické blokace spouštìní. Pokud dojde ke ztrátì karty, nelze dále zajistit úèinnost Vašeho elektronického systému blokace spouštìní. Doporuèení Peèlivì si zapište èísla klíèù a dálkového ovládání. U klíèù s elektronickou blokací spouštìní uložte peèlivì na bezpeèném místì kódovou kartu obsahující identifikaèní kód vozidla (nikdy ji však nenechávejte ve vozidle). V pøípadì ztráty lze pouze ve znaèkové síti CITROËN získat náhradní klíèe nebo dálkové ovládání podle jejich èísel. Veškeré operace s klíèi, (pøidání, zrušení nebo výmìna) lze provádìt u zástupce znaèky, kterému pøedložíte zákaznickou kartu. * Podle provedení vozidla nebo zemì prodeje POZOR! V žádném pøípadì nelze provádìt zmìny na elektrickém obvodu elektronického systému blokace spouštìní motoru, protože to mùže zpùsobit nemožnost používání vozidla. Ztráta kódové karty vyžaduje ze strany sítì CITROËN provedení rozsáhlejší opravy.

11 I-1 KLÍÈE, DÁLKOVÉ OVLÁDÁNÍ* 7 Pravidla pro zajištìní blokace startování Pøed opuštìním vozidla: - Dokonale uzavøete všechna okna, nenechávejte ve vozidle viditelnì žádné pøedmìty. - Vyjmìte klíè ze spínací skøíòky, uzamknìte øízení a dveøe od vozidla. Výmìna baterií dálkového ovládání Otevøete tìleso klíèe. Baterie jsou dvì s oznaèením: CR V. Po výmìnì baterie musí být provedena reinicializace dálkového ovládání. Proto po zapnutí klíèe aktivujte dálkové ovládání. * Podle provedení vozidla POUŽITÉ BATERIE NEVYHAZUJTE. ODEVZDEJTE JE V NEJBLIŽŠÍ ZNAÈKOVÉ SÍTI CITROËN NEBO NA JINÉ SBÌRNÉ MÍSTO (fotosbìrna, apod.).

12 8 VSTUPY DO VOZIDLA I-2 PØEDNÍ DVEØE Otevøení z vnìjšku vozidla Pøi odemykání zámku pøedních dveøí zasuòte klíè zcela do zámku a pak s ním otoète smìrem k pøední èásti vozidla nebo odemknìte pomocí dálkového ovládání. Zatáhnìte páèku smìrem k sobì. Otevøení zevnitø Zatáhnìte za kliku smìrem k sobì, dveøe mohou a nemusí být uzamknuty. Uzamknutí vozidla zevnitø Ovládací táhlo na dveøích øidièe umožòuje po jeho zatlaèení smìrem dolù aktivaci systému centrálního zamykání, pokud jsou pøední dveøe vozidla uzavøeny.

13 I-2 VSTUPY DO VOZIDLA 9 BOÈNÍ POSUVNÉ DVEØE* Otevøení z vnìjšku vozidla Zámek posuvných dveøí odemknìte pomocí dálkového ovládání. Pøi otevírání zatlaète rukoje kliky smìrem k zadní èásti vozidla a odsuòte dveøe až k pøidržovacímu dorazu. Posuvné dveøe se zablokují, ale neuzamknou pøi stání na svahu. Pøi zavírání zatáhnìte za kliku smìrem dopøedu a dveøe zasuòte. A Otevøení zevnitø Pøi otevøení stisknìte tlaèítko pro odblokování A umístìné na rukojeti a posuòte dveøe smìrem k zadní èásti vozidla. Pøi uzavøení stisknìte tlaèítko A pro odblokování dorazu a posuòte dveøe smìrem k pøední èásti vozidla. Nejezdìte s otevøenými boèními posuvnými dveømi. * Podle vybavení nebo zemì prodeje

14 10 VSTUPY DO VOZIDLA I-2 BOÈNÍ POSUVNÉ DVEØE* Dìtská pojistka Znemožòuje otevøení boèních posuvných dveøí zevnitø. Pootoète ovladaè o ètvrt otáèky pomocí klíèe od vozidla. Zaøízení je nezávislé na systému centrálního zamykání. Uzamknutí vozidla zevnitø Pomocí táhla A lze po jeho posunutí dolu nebo nahoru uzamknout nebo odemknout boèní dveøe zevnitø. A Nejezdìte s otevøenými boèními posuvnými dveømi. Pokud je vyjmuta zátka palivové nádrže, nelze pravé boèní posuvné dveøe otevøít.

15 I-2 VSTUPY DO VOZIDLA 11 Otevírání zadních dveøí zvenèí Zadní pravé dveøe Odemknutí zadních dveøí vozidla lze dosáhnout po úplném zasunutí klíèe do zámku a jeho pootoèením (doprava), nebo pomocí dálkového ovládání. Zatáhnìte páèku smìrem k sobì. Otevøení zadních dveøí o 90 Pøesvìdète se o správném zajištìní dveøí. Zadní levé dveøe Zatažením za rukoje A odblokujte dveøe. Otevøení zadních dveøí o 180 Pøi èásteèném otevøení dveøí uvolnìte táhlo B zatažením smìrem k sobì. Po uzavøení dveøí dojde k jejich automatickému zajištìní pøíslušným háèkem.

16 12 VSTUPY DO VOZIDLA I-2 Otevírání zadních dveøí zevnitø B B 1 2 Dveøe lze otevøít nadzdvihnutím páèky B. PØI ZAVÍRÁNÍ UZAVØETE NEJPRVE DVEØE 1 A POTOM DVEØE 2. POZOR! Pøi nakládání vozidla nechte volný prostor pro pohyb páèek levých i pravých dveøí.

17 I-2 VSTUPY DO VOZIDLA 13 Otevøení zadního víka * Pøi otevírání zadního víka zasuòte klíè a nadzdvihnìte páèku. Dávejte pozor na výšku, která je k dispozici nad Vaším vozidlem. Elektrické støešní okno* Stisknutím ovládacího tlaèítka vpøedu nebo vzadu lze otevøít nebo zavøít støešní okno. POZOR! Montáž støešních nosièù nebo zahrádky mùže omezit používání støešního okna. * Podle provedení vozidla

18 14 VSTUPY DO VOZIDLA I-3 Víko motorového prostoru Odjištìní lze provést pøitažením èerveného táhla, umístìného vlevo pod palubní deskou, smìrem k sobì. Zasuòte ruku pod víko vlevo od støedu. Zatlaète páèku 1 pod víkem motoru smìrem doprava. Zvednìte víko motoru. Zajistìte jej pomocí vzpìry dle obrázku. Zavírání Nejprve zatlaète vzpìru do jejího uložení. Víko sklopte dolù a v poslední èásti dráhy jej nechte volnì dopadnout. Zkontrolujte uzamèení. Víko motoru je vybaveno hlukovou izolací, POZOR na jeho hmotnost pøi sklápìní.

19 I-4 VSTUPY DO VOZIDLA 15 Vyklápìcí zadní díl støechy* Pøi otevírání zadního dílu støechy zatáhnìte za páèku A. A B Nadzdvihnìte zadní díl støechy, pøekonejte bod odporu až dojde k automatickému zajištìní vzpìr B. Pøi uzavøení, zkontrolujte správné zajištìní opìry (viz Opìra pro dlouhé pøedmìty ). Uzavøete støechu a zajistìte. * Podle provedení nebo vybavení

20 16 VSTUPY DO VOZIDLA I-4 Opìra pro dlouhé pøedmìty Pro možnost pøevozu dlouhých pøedmìtù pøesahujících výšku støechy je urèen opìrný nosník. Na nìm spoèívá váha pøevážených pøedmìtù. Lze jej sklopit po nadzdvihnutí páky A. Uložte jej podél sloupku dveøí. Zùstane sklopen na jedné stranì. Mùžete pøidržovat dlouhé pøedmìty a souèasnì jednou rukou namontovat opìru. A Pøesvìdète se o jejím dokonalém zajištìní. Žádné pøevážené pøedmìty nikdy neopírejte pøímo o dveøe. Boèní otvory mohou být použity jako vázací body. Zadní nárazník je dimenzován tak, že mùže sloužit jako stupaèka. POZOR! Nikdy nejezdìte bez namontované opìry. Zadní dveøe lze øádnì uzavøít pouze pokud je opìrný nosník øádnì namontován. Pøi otevøení zadního dílu støechy je tøeba dávat pozor na zvìtšenou výšku vozidla. Pro veškeré náklady pøesahující vozidlo o více než 1 metr použijte pøedepsané oznaèení.

21 I-5 PALIVOVÁ NÁDRŽ 17 Zátka palivové nádrže se zámkem Pøi otevøení otoète klíèem o ètvrt otáèky smìrem k zadní èásti vozidla. POZOR! Zátka sleduje povrch karoserie, proto je tøeba ji správnì umístit podle obrázku. Pokud je zátka vyjmuta, nelze otevøít pravé boèní dveøe*. Objem nádrže: Pøibližnì 55 litrù benzínu. Pøibližnì 60 litrù nafty. Kvalita paliva* Samolepicí štítek umístìný v blízkosti plnicího hrdla palivové nádrže indikuje povolený druh paliva. NAFTA BEZOLOVNATÝ BENZÍN* Zážehové motory jsou konstruovány pro použití paliva RON 95, pro zlepšení jízdních vlastností vozidla (se zážehovým motorem) Vám doporuèujeme používat palivo RON 98. * Podle vybavení nebo zemì prodeje POZOR: Pøi natankování paliva, které neodpovídá motoru Vašeho vozidla, je nutné vypustit palivo z nádrže døíve, než dojde ke spuštìní motoru.

22 18 SEDADLA I-6 Náklon opìradla* Pøi seøizování sklonu opìradla stlaète smìrem dozadu ovládací páèku (na vnitøní stranì sedadel) až je dosaženo požadovaného sklonu. Opìrky hlavy Výškové seøízení je možné vysunutím. Opìrky jsou vybaveny zámkem. Opìrku je tøeba vytáhnout smìrem vzhùru až na az a pak ji odjistit. Pøístup k zadním sedadlùm Viz PØÍSTUP K ZADNÍM SEDADLÙM. Podélný posuv sedadla Nadzdvihnìte rukoje na pravé stranì a posuòte sedadlo do požadované polohy. * Podle provedení vozidla nebo zemì prodeje Umístìní vozové dokumentace Schránka nad zásuvkou pod sedadlem øidièe. Zásuvka pod sedadlem Pøi otevírání nadzdvihnìte lehce její pøední èást a vytáhnìte ji smìrem dopøedu. Vyhøívání sedadel * (viz MÍSTO ØIDIÈE ).

23 I-7 SEØÍZENÍ POLOHY VOLANTU 19 Volant lze výškovì seøizovat. U stojícího vozidla seøiïte nejprve Vaše sedadlo do optimální polohy. (Viz POLOHA ØIDIÈE PØI ØÍZENÍ ). Odblokujte volant zatlaèením ovládací páky smìrem dopøedu. Nastavte volant do požadované výšky a zajistìte jej pøitáhnutím ovládací páky smìrem k sobì. Dbejte na dobrou viditelnost na pøístroje a kontrolky pøístrojové desky. DÙLEŽITÉ: Z bezpeènostních dùvodù neprovádìjte nikdy tyto úkony za jízdy.

24 20 SYSTÉM VZDUCHOVÝCH VAKÙ* I-8 Neumis ujte na sedadlo spolujezdce dìtskou sedaèku pokud je vozidlo vybaveno vzduchovým vakem spolujezdce, který je aktivní. Vzduchový vak spolujezdce mùže být odpojen v závislosti na použitém vybavení (viz níže). A Odpojení vzduchového vaku spolujezdce* - Pøi vypnutém zapalování zasuòte klíè do spínaèe A. - Otoète klíè do polohy OFF a vzduchový vak spolujezdce bude odpojen. - Kontrolka na palubní desce se rozsvítí trvale po zapnutí klíèe (blikání kontrolky signalizuje poruchu). Obnovení funkce vzduchového vaku spolujezdce - Nezapomeòte funkci vzduchového vaku opìt obnovit následujícím zpùsobem: - Otoète klíè do polohy ON a vzduchový vak spolujezdce je opìt aktivován. - Kontrolka odpojení vzduchového vaku na palubní desce se po zapnutí klíèe rozsvítí na šest sekund. * Podle vybavení Používáni bezpeènostních pásù je povinné a musí být dodržováno zejména v kombinaci s èelními vzduchovými vaky. Nikdy nevypínejte vzduchový vak spolujezdce pokud je spolujezdec pøítomen (s výjimkou dìtské sedaèky umis ované zády ke smìru jízdy).

25 I-9 ZÁDRŽNÉ PROSTØEDKY PRO DÌTI* 21 * Upevnìní dìtské sedaèky ISOFIX : Systém je k dispozici na zadních sedadlech, systém ISOFIX umožòuje upevnìní speciálnì homologovaných (UTAC) dìtských sedaèek pro vozidla CITROËN prodávané výhradnì ve vlastní síti. Zámky integrované do dìtských sedaèek se zasunou do úchytù ISOFIX a jednoduchým zpùsobem se snadno, rychle a kvalitnì zajistí. Souèasné použití bezpeènostního pásu je povinné u dìtských sedaèek montovaných èelem po smìru jízdy. Doporuèení pro montáž sedaèek ISOFIX na zadní sedadla: PP sedadlo musí být posunuto do polohy MAX. ZADNÍ, OPÌRADLO SKLOPENO. * Podle vybavení nebo zemì prodeje

26 PØÍSTUP K ZADNÍM SEDADLÙM I-10 Sedadlo s pamìtí polohy * Pøední sedadla jsou vybavena zaøízením, které zajistí jejich návrat do pùvodní polohy po nastoupení k zadním sedadlùm. Pøístup k zadním sedadlùm* Nadzdvihnìte ovládací páèku A nebo zatlaète smìrem smìrem vpøed páku B, sklopte opìradlo a posuòte sedadlo smìrem vpøed. Zajistìte správné zablokování sedadla a jeho opìradla v normální poloze. * Podle vybavení nebo zemì prodeje

27 I-11 ZADNÍ SEDADLO* 23 Zadní sedadlo* Pøed každou manipulací Uložte støední bezpeènostní pás do prostoru vytvoøeného k tomuto úèelu na opìradle (viz schéma) tak, aby bylo vylouèeno jakékoli poškození pásu. - Uložte opìrky hlavy. (viz SEDADLA ) - Odblokujte opìradlo posunutím ovladaèe A. - Pokud èervený pás zcela zmizí, je sedadlo správnì zajištìno. Opìradlo musíte zcela sklopit, aby bylo možné odblokovat sedák. Tímto manévrem dojde k uvolnìní pojistných hákù (viz schéma). Pøi zpìtné montáži sedadla zkontrolujte správné upevnìní pojistných hákù k podlaze a zda nic nepøekáží správnému uložení sedadla. K dispozici máte celkem 6 upevòovacích ok B rozmístìných na podlaze zavazadlového prostoru (vnitøní rozmìry, viz ROZMÌRY ). Podle zpùsobu používání mùžete Vaše vozidlo vybavit potøebným pøíslušenstvím pro zajištìní nákladu (møížkou, sí kou, atd.). Poznámka Mùžete uložit opìrky hlavy mezi opìradlo a sedák sklopeného zadního sedadla úplným zasunutím. Z dùvodu zajištìní bezpeènosti vždy øádnì pøipoutejte pøepravovaný náklad. * Podle vybavení nebo zemì prodeje

28 24 KRYT ZAVAZADEL* I-12 Kryt zavazadel Kryt zavazadel s navijákem umožòuje zakrytí zavazadlového prostoru. Pøitáhnìte jej smìrem k Vám. Výstupek na levé i pravé stranì upevnìte do pøipravených háèkù A. Pro navinutí Zatáhnìte lehce smìrem k sobì, uvolnìte úchyty a pomalu nechte kryt automaticky navíjet. Vyjmutí krytu zavazadel Stlaète konec navíjeèe. Nadzdvihnìte jej a vyjmìte. Kryt zavazadel mùže být použit v kombinaci se sítí. V tomto pøípadì musí být umístìn v poloze B. * Podle provedení vozidla

29 I-13 OCHRANNÁ SÍ * 25 Horní držák sítì je zakryt víèkem, které je tøeba odklopit. Do otvorù 1 upevnìte horní èást sítì pootoèením tyèe o ètvrt otáèky. Zkontrolujte správné umístìní koncù tyèe do kovového pouzdra. Popruhy upevnìte do otvorù vytvoøených k tomuto úèelu na podlaze vozidla. Sí napnìte pomocí dvou popruhù 2. Dva úchyty jsou umístìny na zadním sedadle a umožòují upevnìní sítì v normální i ve sklopené poloze sedadla. * Podle provedení vozidla

30 26 OVLÁDÁNÍ OKEN I-14 A B Ruèní ovládání Otáèením klièky lze dosáhnout pohybu okna nahoru nebo dolù. Elektrické ovládání* Spínaèe A a B umístìné na palubní desce umožòují otevírání nebo uzavírání oken u øidièe a u spolujezdce (pøi zapnutém klíèi a do 1 min. po jeho vypnutí). Sekvenèní ovládání Stiskem tlaèítka A lze posunout okno u øidièe do požadované polohy. Silnìjším stiskem lze dosáhnout úplného otevøení nebo uzavøení okna øidièe. Boèní okna Pøi otevírání boèních oken zatáhnìte za ovládací páèku a zatlaète na okno. Pøi zavírání nejprve zatáhnìte a pak zatlaète na ovládací páèku. POZOR! Z bezpeènostních dùvodù (dìti), vyjmìte klíè ze spínací skøíòky i pøi krátkodobém opuštìní vozidla. * Podle provedení vozidla Pozor na dìti pøi manipulaci s okny.

31 I-15 ZPÌTNÁ ZRCÁTKA 27 C Vnitøní zpìtné zrcátko Poloha proti oslnìní pøi jízdì v noci. Sklopte páèku smìrem k sobì. Ètení karet* Atermické èelní sklo je nad zpìtným zrcátkem vybaveno okénkem C pro optické ètení karet (vstupních, dálnièních apod.). Vnìjší zpìtná zrcátka Ruèní ovládání zrcátka Zevnitø, lze seøizovat ve všech smìrech. Sklápìní pøi parkování Zvenèí lze zrcátka sklápìt ruènì. Sklopení nemá žádný vliv na základní nastavení zrcátka. Elektrické ovládání Zrcátko na stranì spolujezdce Z místa øidièe lze pomocí ovladaèe naklápìní seøizovat zrcátko do všech stran. Rozmrazování zrcátek je ovládáno tlaèítkem pro rozmrazování zadního okna, které se nachází ve støedu palubní desky. * Podle provedení vozidla

32 28 MÍSTO ØIDIÈE* I-16

33 I-16 MÍSTO ØIDIÈE* 29 1 Levý vìtrací otvor 2 Levý reproduktor 3 Ovládací páèka: ï Zvuková houkaèka ï Osvìtlení ï Smìrová svìtla ï Zadní mlhové svìtlo 4 Sdružený pøístroj palubní desky 5 Ovládací páèka: ï Pøední stìraèe ï Zadní stìraè ï Ostøikovaèe 6 Centrální vìtrací otvory 7 Umístìní autorádia/komunikaèní zaøízení, rádiotelefon 8 Ovládací prvky: ï Elektrické ovládání oken ï Rozmrazování zadních oken/vnìjší zpìtná zrcátka ï Klimatizace ï Ovládání výstražných svìtel ï Vyhøívání sedadel 9 Pøihrádka nebo autorádio 12 Pravý reproduktor 13 Pravé boèní vìtrací otvory 14 Dolní odkládací schránka spolujezdce 15 Parkovací brzda 16 Popelník 17 Øadicí páka 18 Zapalovaè cigaret 19 Zámek øízení - Spínací skøíòka 20 Vzduchový vak øidièe 21 Seøízení polohy volantu 22 Víko pojistkové skøíòky 23 Ovládací prvky: ï Elektrické zpìtné zrcátko spolujezdce ï Seøizování polohy svìtlometù 24 Pøepínaè na klíè: ï Aktivace/odpojení vzduchového vaku spolujezdce 25 Vnitøní osvìtlení 10 Ovládání vytápìní 11 Horní odkládací schránka nebo vzduchový vak spolujezdce * Podle provedení vozidla

34 30 PØÍSTROJE PALUBNÍ DESKY* I-17 Displej: ï Indikátor údržby. ï Indikátor množství oleje v motoru (naftový motor). ï Poèítadlo celkového poètu ujetých kilometrù. ï Denní poèítadlo ujeté vzdálenosti. ï Digitální hodiny. Otáèkomìr Ukazatel teploty chladicí kapaliny Palivomìr Ovládání displeje: ï Poèítadlo celkového poètu ujetých kilometrù. ï Denní poèítadlo ujeté vzdálenosti ï Nulování denního poèítadla ujeté vzdálenosti Reostat osvìtlení pøístrojové desky Viz I-17 Seøízení hodin Viz I-17 * Podle provedení vozidla nebo zemì prodeje

35 I-17 PØÍSTROJE PALUBNÍ DESKY* 31 Ukazatel teploty chladicí kapaliny. Normálnì ukazuje teplotu, která mùže dosáhnout až 100 C. V nároèných provozních podmínkách, zejména teplotních, se mùže pøibližovat èervené znaèce. Pokud se ruèièka pøístroje dostane do èervené zóny a kontrolka STOP bliká, okamžitì zastavte a vypnìte klíè, chladicí ventilátory budou pokraèovat v èinnosti po urèitou dobu. Nechte motor ochladit pøi dodržení doporuèení uvedených v kapitole IV Údržba - Hladiny, kontroly. Nadmìrné zahøátí motoru mùže mít rùzné pøíèiny, proto navštivte servisní sí CITROËN. Palivomìr Pokud stojí vozidlo na rovinì a trvale se rozsvítí kontrolka minimálního množství, znamená to, že v nádrži je pøibližnì 7 l paliva. Objem nádrže (litry): Zážehový motor: 55 litrù Vznìtový motor: 60 litrù * Podle provedení vozidla nebo zemì prodeje

36 32 PØÍSTROJE PALUBNÍ DESKY* I-17 Po zapnutí klíèe displej postupnì zobrazuje hodnoty: Multifunkèní displej - Indikátor údržby Informuje o okamžiku, kdy dojde k uplynutí intervalu pro provedení následující údržby, v souladu s plánem údržby uvedeném v Servisní knížce vozidla. Oznámení aktivace systémù: Po zapnutí klíèe displej ukazuje poèet kilometrù (probìh), který zbývá do provedení pøíští údržby. Pøíklad: do pøíští prohlídky Vám zbývá ujet: Pokud do pøíští údržby zbývá ménì než km: Pøíklad: do pøíští prohlídky Vám zbývá ujet: 900 km. Po zapnutí klíèe a po dobu pìti sekund displej ukazuje: Pokud je interval údržby pøekroèen: Po každém zapnutí klíèe bude po dobu 5 sekund blikat symbol klíèe a údaj pøekroèení intervalu údržby. Pøíklad: interval údržby byl pøekroèen o 300 km. Servisní prohlídka Vašeho vozidla musí být provedena co nejdøíve. Po pìti sekundách se displej pøepne na normální zobrazení a ukazuje celkový nebo denní poèet ujetých kilometrù. Pìt sekund po zapnutí klíèe plní displej znovu svou pùvodní funkci a symbol klíèe zùstane trvale rozsvícen. Signalizuje blížící se termín další servisní prohlídky. Displej ukazuje údaje o celkovém a denním probìhu vozidla. Pìt sekund po zapnutí klíèe plní displej znovu svou pùvodní funkci a symbol klíèe zùstane trvale rozsvícen.

37 I-17 PØÍSTROJE PALUBNÍ DESKY* 33 Interval údržby Pokud budete Vaše vozidlo používat ve zvláštì tìžkých podmínkách, je tøeba aplikovat zkrácený interval údržby (viz Servisní knížka). Poznámka: Pokud je pøekroèen èasový interval mezi dvìma výmìnami pøed ujetím potøebného poètu kilometrù, rozsvítí se symbol klíèe. Interval údržby lze zmìnit takto: - Vypnout klíè. - Stisknout tlaèítko 1 a držet je stisknuté. - Zapnout klíè. - Interval do pøíští prohlídky bliká. - Vzápìtí uvolnìte tlaèítko. - Zobrazí se interval údržby. - Krátkými stisky tlaèítka 1 lze interval údržby mìnit. 1 - Pokud se zobrazí požadovaný interval údržby, potvrïte jej stisknutím tlaèítka 1 na dobu 10 sekund (zvolený interval bude po dobu deseti sekund blikat). Volbu potvrïte stisknutím tlaèítka, pokud displej bliká. Nastavení nového intervalu Po provedení každé servisní prohlídky Vám tento úkon provede Váš prodejce CITROËN, který provádìl servisní prohlídku. Pokud budete provádìt servisní prohlídku sami, je tøeba pøi nulování dodržovat následující postup: - Vypnout klíè. - Stisknìte tlaèítko 1 a držet jej stisknuté. - Zapnout klíè. - Interval do pøíští prohlídky bliká. - Držte tlaèítko 1 stisknuté po dobu deseti sekund. - Displej ukazuje =0 a symbol klíèe zmizí. 1 1 * Podle provedení vozidla nebo zemì prodeje

38 34 PØÍSTROJE PALUBNÍ DESKY* Po zapnutí klíèe displej postupnì zobrazuje hodnoty: - Ukazatele údržby. - Indikátor množství oleje v motoru (vznìtový motor). - Poèítadlo celkového poètu ujetých kilometrù. - Indikace èasu. Multifunkèní displej Indikátor množství oleje v motoru (vznìtový motor) Po zapnutí klíèe svítí nejprve nìkolik sekund indikátor údržby a pak se asi na 10 sekund rozsvítí údaj o množství oleje v motoru. Maxi Mini Pomocí ruèní mìrky zkontrolujte množství oleje v motoru. Kontrolu provádìjte na rovinì a alespoò 10 minut po zastavení motoru. Nedostatek oleje (blikání vodorovných èárek) Okamžitì doplòte olej. Je nebezpeèí poškození motoru. Blikání symbolu signalizuje funkèní poruchu. Navštivte co nejdøíve znaèkovou sí CITROËN. * Podle provedení vozidla nebo zemì prodeje

39 I-17 PØÍSTROJE PALUBNÍ DESKY* 35 Celkový probìh vozidla a denní probìh A A A Krátkým stiskem tlaèítka A lze pøepínat zobrazení celkového a denního poètu ujetých kilometrù. Nulování denního poèítadla Po dlouhém stisku tlaèítka A, displej tøikrát zabliká a zobrazí 0. * Podle provedení vozidla nebo zemì prodeje

40 36 PØÍSTROJE PALUBNÍ DESKY* I-17 Digitální hodiny B 1 - Nastavení hodin se provádí pøi zapnutém klíèi a vypnutém motoru, kdy po stisku tlaèítka B delším než tøi sekundy zaène údaj o èase blikat. Seøízení hodin 2 - Krátký stisk tlaèítka B, pomalý posun. Po dlouhém stisku je posun rychlý. Pokud nedojde ke stisku bìhem pìti sekund, je hodinový údaj uložen do pamìti a údaj o minutách zaène blikat. Seøízení minut 3 - Krátký stisk tlaèítka B, pomalý posun. Po dlouhém stisku je posun rychlý. Pokud nedojde ke stisku bìhem pìti sekund, je minutový údaj uložen do pamìti. Poznámka: Zobrazení èasu je aktivováno pøi otevøení dveøí øidièe a zhasne jednu minutu po jejich uzavøení. Pokud zùstanou dveøe øidièe otevøeny, zhasne zobrazení hodin po deseti minutách. * Podle provedení vozidla nebo zemì prodeje

41 I-17 PØÍSTROJE PALUBNÍ DESKY* 37 Reostat osvìtlení pøístrojù B Seøízení se provádí za chodu motoru pøi rozsvícených obrysových svìtlech stisknutím ovládacího tlaèítka B. - Postupnými stisky se osvìtlení palubní desky mìní po krocích. - Dlouhým stiskem se mìní osvìtlení rychle. * Podle provedení vozidla nebo zemì prodeje

42 38 SVÌTELNÉ KONTROLKY* I-18 Ukazatel smìru levý Viz SIGNALIZACE. Ukazatel smìru pravý Viz SIGNALIZACE. Kontrolky smìrových svìtel blikají souèasnì, pokud jsou zapnuta výstražná svìtla. Tlumená svìtla Viz SIGNALIZACE. Dálková svìtla Viz SIGNALIZACE. Zadní mlhové svìtlo Viz SIGNALIZACE. * Podle provedení vozidla nebo zemì prodeje Systém ABS Viz BRZDY. Kontrolka žhavení vznìtových motorù Viz zpùsoby spouštìní motoru (viz SPOUŠTÌN ).

43 I-18 SVÌTELNÉ KONTROLKY* 39 Kontrolka minimálního množství chladicí kapaliny Pokud kontrolka svítí, je tøeba okamžitì zastavit. Pøi dodržení bezpeènostních pravidel, zkontrolujte množství kapaliny (viz HLADINY, KONTROLY ). Kontrolka dobíjení akumulátoru Musí zhasnout po spuštìní motoru. Pokud se rozsvítí trvale, je tøeba navštívit nejbližšího zástupce znaèkové sítì CITROËN. Kontrolka okamžitého zastavení Rozsvítí se souèasnì s jinou výstražnou kontrolkou nebo pøi pøekroèení maximální teploty chladicí kapaliny. Kontrolka parkovací brzdy a množství brzdové kapaliny Indikuje zatažení nebo nedostateèné uvolnìní parkovací brzdy. Upozoròuje také na nedostateèné množství brzdové kapaliny. Viz BRZDY, HLADINY, KONT- ROLY. Kontrolka mùže rovnìž upozoròovat na poruchu elektronického rozdìlovaèe brzdného úèinku. Kontrolka chodu motoru (autodiagnostiky) Pokud zaène blikat nebo se trvale rozsvítí, hlásí poruchu funkce systému vstøikování, zapalování nebo systému snižování škodlivých emisí (podle zemì prodeje). Navštivte co nejdøíve znaèkovou sí CITROËN. Kontrolka otevøení dveøí Rozsvítí se po zapnutí klíèe. Zhasne pokud jsou všechny dveøe správnì uzavøeny. Kontrolka elektronického systému blokace startování Rozsvítí se po zapnutí klíèe, pokud není klíè identifikován. Kontrolka tlaku oleje vmotoru Pokud se rozsvítí za jízdy, zastavte motor, zkontrolujte množství oleje, (Viz HLADINY, KONTROLY.). Pokud bude svítit i pøesto, že je oleje v motoru dostatek, kontaktujte co nejdøíve zástupce servisní sítì. Kontrolka aktivace AIRBAGU (vzduchového vaku) Viz SYSTÉM VZDUCHOVÝCH VAKÙ. * Podle provedení vozidla nebo zemì prodeje
