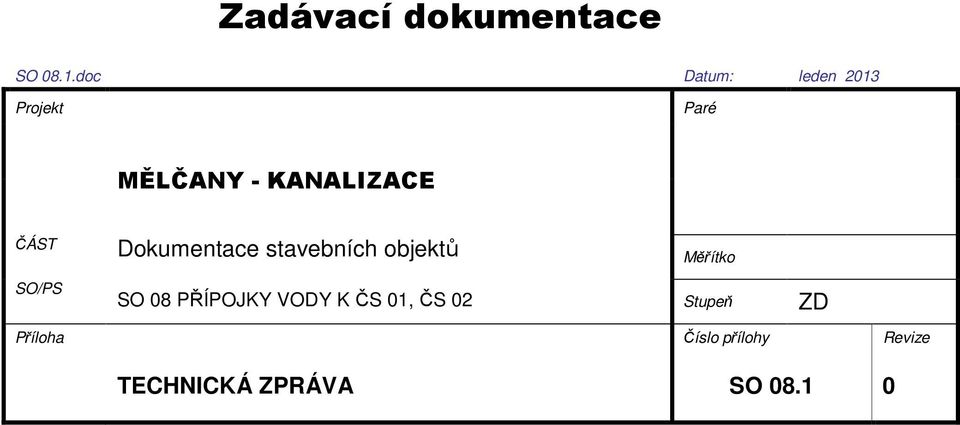

1 SO 08.1.doc Datum: leden 2013 Projekt Paré MĚLČANY - KANALIZACE ČÁST Dokumentace stavebních objektů Měřítko SO/PS SO 08 PŘÍPOJKY VODY K ČS 01, ČS 02 Stupeň ZD Příloha Číslo přílohy Revize TECHNICKÁ ZPRÁVA SO

2 OBSAH 1. Všeobecně Potrubní materiál Tabulka vodovodních přípojek Zemní práce Uložení potrubí Objekty na vodovodech Napojení přípojek na stávající řady Odstávky a náhradní zásobování pitnou vodou během stavby Požadavky na provádění prací / 5

3 1. Všeobecně Návrh vodovodních přípojek byl vyvolán výstavbou kanalizace a s ní souvisejících nových čerpacích stanic ČS01 a ČS 02. Přivedená voda bude v objektech použita k oplachu technologie. Přehled přípojek a příslušných čerpacích stanic: Čerpací stanice vodovodní přípojka ČS 01 č.1 ČS 02 č.2 Výstavba vodovodních přípojek je navržena otevřeným výkopem v pažené rýze se svislými stěnami. Po dokončení prací budou narušené povrchy uvedeny do původního stavu příp. opraveny dle požadavků jejich správců. Zelené plochy budou před prováděním výkopů odhumusovány, po dokončení prací bude provedeno jejich zpětné ohumusování a osetí travou. 2. Potrubní materiál Vodovodní potrubí je navrženo tlakové, z PE100 určené pro dopravu pitné vody. Potrubí bude spojováno pomocí rychlospojek. Při montáži trub musí být dodrženy montážní postupy a způsob uložení trub předepsaných výrobcem. 3. Tabulka vodovodních přípojek přípojka Trubní materiál charakteristiky Profil [mm] Délka [m] č.1 PE100 d32x3,0 mm 36 č.1 PE100 d32x3,0 mm 6 CELKEM Zemní práce Před zahájením stavby a v průběhu stavby je třeba dodržovat následující podmínky: investor požádá všechny správce sítí o vytýčení tras podzemních vedení v prostoru stavby a o vydání podmínek pro stavbu. Vytýčení a předání podzemních sítí bude provedeno nejpozději při předání staveniště zhotoviteli stavby. Bez vytýčení podzemních vedení a vydání podmínek správců nelze zahájit stavební práce, výkopy před a za podzemními vedeními v případě souběhu s podzemními vedeními se musí provádět ručně podle požadavků správců jednotlivých vedení, stavební práce spojené s křížením či souběhy podzemních vedení je nutno zajišťovat za odborného dozoru správců jednotlivých podzemních vedení, všechna podzemní vedení musí být po dobu stavby zajištěna proti poškození a proti úrazu všech osob, těžká technika se musí pohybovat po staveništi tak, aby nemohlo dojít k prolomení stěny výkopu. 3 / 5

4 5. Uložení potrubí Potrubí z tlakových trub PE bude ukládáno do rýhy šířky 0,4 m, s použitím příložného pažení v úsecích borcení stěn výkopu, na podsyp z písku nebo skalního prachu tloušťky 0,1 m. Po uložení bude potrubí zasypáno stejným materiálem do výšky 0,15 m nad vrchol potrubí, aby bylo chráněno před poškozením při dalším zásypu rýhy původním materiálem. Další zásyp může být z hutněného původního materiálu hutněného na hodnotu 90% PS. Výjimku tvoří část přípojky uložená ve vozovce, která musí být zasypána dle zásady uvedené u vodovodního potrubí tj. na 96 % PS cizím materiálem. Cca 400 mm nad potrubím bude uložena trasovací páska v modrém provedení s nápisem Pozor vodovod pro vodovod. Zhotovitel zohlední místní podmínky na staveništi a kvalitu konkrétního použitého potrubí při ukládání potrubí vůči navrženému vzorovému uložení potrubí. Povolený úhel ohybu potrubí závisí od zvoleného materiálu a nesmí být větší než povoluje příslušná ČSN, případně EN a výrobce daného potrubí. Transport materiálu z místa dočasného uložení na staveništi na místo uložení musí být provedený stroji vhodnými na manipulaci s potrubími. Potrubí, tvarovky a armatury musí být před uložením vyčištěné, zkontrolované a v neporušeném stavu. V případě výskytu spodní vody ve stavební rýze zhotovitel na základovou spáru uloží vrstvu hutněného štěrku tloušťky minimálně 150 mm a provede drenážní rýhu, do které se položí drenážní trubka DN 100 obsypaná štěrkem. Na drenážní vrstvu hutněného štěrku bude položena separační geotextílie 300 g/m2. Na tuto drenážní vrstvu bude provedeno lože pod potrubí (podsyp). Při pokládce potrubí musí být zajištěno odvodnění výkopu. Případnou instalovanou podélnou odvodňovací drenáž ve dně výkopu musí zhotovitel po ukončení pokládky potrubí zaslepit a uvést podložní vrstvy do původního stavu. Po skončení stavby nesmí zůstat v podzemí žádný podélný ani příčný odvodňovací prvek, který by mohl ovlivňovat proudění podzemní vody v dané lokalitě. 6. Objekty na vodovodech Na přípojkách nebudou umístěny žádné vodárenské objekty ani armatury. Obě přípojky budou zataženy do armaturního prostoru čerpacích stanic, kde bude osazena vodoměrná sestava s domovním 1 vodoměrem. Přípojka bude ukončena kulovým ventilem s napojením na plastovou hadici délky 5m, která bude určena k oplachu technologie ČS. 7. Napojení přípojek na stávající řady Napojení přípojek bude provedeno na potrubí z PVC d110 pomocí celolitinového navrtávacím pasu s litinovým šoupátkem a s integrovanou spojkou pro PE potrubí. Uzávěr pro domovní přípojku bude ovládán teleskopickou zemní soupravou chráněnou poklopem. Materiálem potrubí bude HDPE 100 o rozměru 32 x 3,0 mm. Umístění uzávěru na navrtávacím pasu nebo šoupátka bude signalizovat orientační tabulka osazená v blízkosti, na pevném podkladě. 8. Odstávky a náhradní zásobování pitnou vodou během stavby Napojení přípojek na řady bude provedeno za provozu těchto řadů, bez nutnosti jejich odstávky. 4 / 5

5 9. Požadavky na provádění prací Zhotovitel provede před zahájením prací podrobnou pasportizaci přilehlých objektů a přizpůsobí technologický postup, použití mechanismů, pažení a vlastní provádění daným místním podmínkám. Případně přijme potřebná opatření pro statické zajištění přilehlých objektů. Za veškeré škody a následky škod způsobené nedostatečným statickým zajištěním zodpovídá zhotovitel. Ve stísněných lokalitách použije zhotovitel přiměřenou mechanizaci případně použije ruční práce a přizpůsobí technologický postup resp. použije takovou technologii provádění, aby nedošlo k poškození a statickému narušení přilehlých nemovitostí či poškození stávajících konstrukcí. Veškeré stavbou narušené stávající stavební konstrukce budou uvedeny zhotovitelem do původního stavu. V dostatečném předstihu před započetím stavebních prací provede zhotovitel v rámci staveniště pasportizaci a inventarizaci zeleně. V místech, kde podle nároků zákona 274/2001Sb. bude stávající zeleň v ochranném pásmu potrubí, bude v rámci stavby zhotovitelem odstraněna v souladu s platnou legislativou České republiky. Zeleň bude kácena mimo vegetační období. V blízkosti kořenového systému stromů je třeba počítat s ručními výkopy. Zhotovitel v předstihu nasonduje trasu a hloubku stávajících sítí v úseku min. 50 m před plánovanou výstavbou. Podle zjištěného skutečného stavu bude případně upravená trasa a niveleta navržených potrubí. Veškeré výkopové práce v blízkosti podzemních inženýrských sítí budou prováděny ručně se zvýšenou opatrností. V ochranných pásmech podzemních a nadzemních vedení je nutno dodržovat bezpečnostní opatření stanovená příslušnými předpisy a podmínky dané správci vedení. Místa křížení budovaných potrubí s podzemními vedeními a přeložky inženýrských sítí budou při realizaci před zásypem přebrané zástupci správců dotčených sítí a převzetí bude potvrzené ve stavebním denníku. V době stavby nesmí být omezen provoz stávajících zařízení infrastruktury, ani přístup k nim. Vodovodní a plynovodní armatury a kanalizační poklopy musí zůstat volně přístupné a ovladatelné. Na plochách krajských a místních komunikací nebude skladovaný stavební materiál ani výkopová zemina. Zhotovitel dodrží veškeré podmínky dané správci dotčených zařízení a ostatních dotčených organizací ve vyjádřeních ke stavebnímu povolení a vodoprávnímu rozhodnutí. 5 / 5
