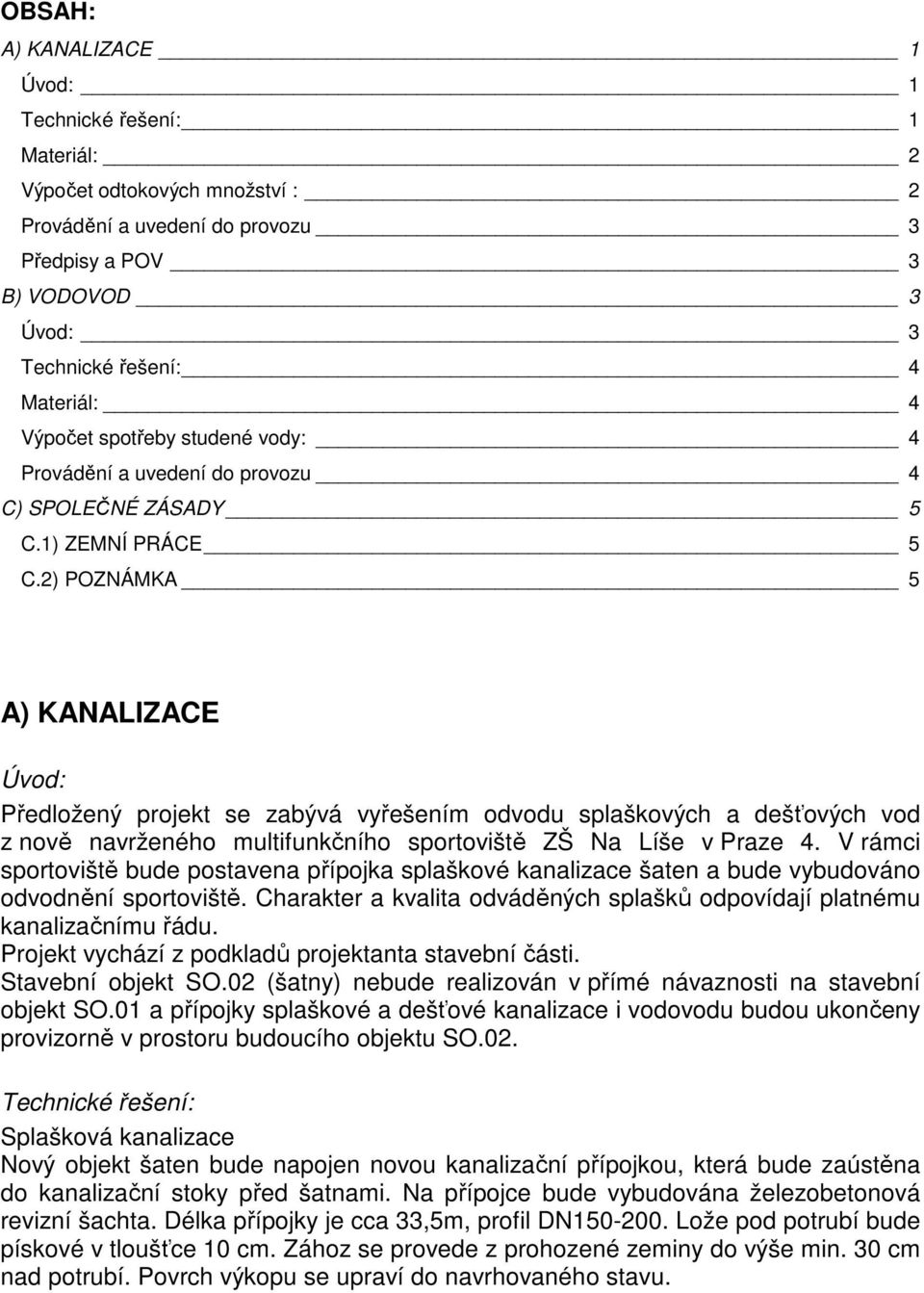

1 OBSAH: A) KANALIZACE 1 Úvod: 1 Technické řešení: 1 Materiál: 2 Výpočet odtokových množství : 2 Provádění a uvedení do provozu 3 Předpisy a POV 3 B) VODOVOD 3 Úvod: 3 Technické řešení: 4 Materiál: 4 Výpočet spotřeby studené vody: 4 Provádění a uvedení do provozu 4 C) SPOLEČNÉ ZÁSADY 5 C.1) ZEMNÍ PRÁCE 5 C.2) POZNÁMKA 5 A) KANALIZACE Úvod: Předložený projekt se zabývá vyřešením odvodu splaškových a dešťových vod z nově navrženého multifunkčního sportoviště ZŠ Na Líše v Praze 4. V rámci sportoviště bude postavena přípojka splaškové kanalizace šaten a bude vybudováno odvodnění sportoviště. Charakter a kvalita odváděných splašků odpovídají platnému kanalizačnímu řádu. Projekt vychází z podkladů projektanta stavební části. Stavební objekt SO.02 (šatny) nebude realizován v přímé návaznosti na stavební objekt SO.01 a přípojky splaškové a dešťové kanalizace i vodovodu budou ukončeny provizorně v prostoru budoucího objektu SO.02. Technické řešení: Splašková kanalizace Nový objekt šaten bude napojen novou kanalizační přípojkou, která bude zaústěna do kanalizační stoky před šatnami. Na přípojce bude vybudována železobetonová revizní šachta. Délka přípojky je cca 33,5m, profil DN Lože pod potrubí bude pískové v tloušťce 10 cm. Zához se provede z prohozené zeminy do výše min. 30 cm nad potrubí. Povrch výkopu se upraví do navrhovaného stavu.

2 Dešťová kanalizace Dešťová voda ze sportoviště bude svedena do odvodňovacích žlabů Ronn a potrubím dále do vsakovacích bloků Ronn (celkem 3x). Návrh odvodňovacích žlabů a vsakovacích bloků je řešen samostatnou dokumentací. Do dešťové kanalizace bude napojen i odvod dešťových vod ze střechy šaten. Materiál: Potrubí bude provedeno z trub hrdlových typu KG (potrubí v zemi), výrobce PIPELIFE-fatra. Potrubí musí být kladeno dle doporučených stavebně technických opatření firmy PIPELIFE-fatra. V ochranném pásmu navrhovaných kanalizačních potrubí nebudou v rámci sadových úprav vysazovány žádné stromy, případné stávající stromy zde budou vykáceny. Před začátkem výkopových prací musí být vytyčeny všechny stávající a navrhované inženýrské sítě, musí být dodrženy vzdálenosti podle ČSN Prostorová úprava vedení technického vybavení. Odvodňovací žlaby a vsakovací bloky Ronn. Výpočet odtokových množství : Odtokové množství splaškových vod (dle výpočtu potřeby pitné vody): Q s = Q v + (n xq n ) 1/3 = 0,86 + (6x1,6) 1/3 = 2,98 l/s Odtokové množství dešťových vod: Sportoviště - Dle výpočtu firmy RONN Zpevněná plocha 2890 m 2 Koeficient dle typu plochy 0,95 Q d1 = S x k x q = 1000 x 0,95 x 0,03 = 82,36 l/s Střecha šaten Celkem Zpevněná plocha 240 m 2 Koeficient dle typu plochy 1,0 Q d2 = S x k x q = 240 x 1,0 x 0,03 = 7,2 l/s Q d = Q d1 + Q d2 = 82,36 + 7,2 = 89,56 l/s maximální odtok Akumulační bloky jsou navrženy pro 15ti minutový přívalový déšť: Q = 89,56 x 60 x 15 = l = 80,6 m 3 < 3 x vsakovací tunel o objemu 30,8m3 = 92,4 m 3 Průměrný odtok Maximální měsíční 67,1 l/s 174,5 m 3 /měs

3 Provádění a uvedení do provozu Před zahájením výkopových prací budou vytýčeny stávající podzemní inženýrské sítě a předány dodavateli s vymezením jejich ochranných pásem. Správce musí sdělit za jakých podmínek lze pracovat v ochranných pásmech sítí. Veškeré obnažené sítě budou zabezpečeny a vyvěšeny. Zásahy do sítí bez povolení správců nejsou povoleny. Po provedení jednotlivých úseků stoky budou provedeny zkoušky vodotěsnosti gravitační kanalizace dle ČSN Zkoušení vodotěsnosti stok, z kterých budou provedeny zápisy. Po zahození potrubí bude povrch výkopu upraven do původního, popř. navrhovaného stavu. Předpisy a POV Projekt je řešen v souladu se zák. 50/1976 Sb., v platném znění, požadavkům v něm dle 58 a 60, dále pak dle vyhl. 132/1998 Sb., 15 až 18, a dále dle vyhl. 138/ 1998 Sb. Projekt je řešen v souladu se zák. 254/2001Sb.(zákon o vodách), v platném znění, dle požadavků vztahující se k vodním dílům dle 55 a rovněž 8, 15, 38 tohoto zákona, dále v souladu s navazující vyhl. 590/2002 Sb., o technických požadavcích pro vodní díla. Projekt je zpracován v souladu s požadavky zák.274/2001 Sb., zákon o vodovodech a kanalizacích, zejména dle ustanovení 12 zákona a dle vyhl. 428/2001 Sb., kterou se provádí zákon č. 274/2001 Sb., zejména pak 16, 17, 18 a ;19. Při provádění stavebních prací budou dodržovány předpisy pro BOZ, zejména příslušné paragrafy vyhlášky 324/1990. Dodavatel je zejména povinen zajistit všechny přístupné výkopy řádným pažením, osvětlením a zábradlím. Dále je povinen chránit zdroje el. proudu proti dotyku nepovolaných osob, zajistit bezpečný průjezd a průchod po neuzavřených komunikacích. Podmínky pro práce v blízkosti podzemních a nadzemních investic jsou popsány v kapitolách 6.1. a Pracovníci musí být předem prokazatelně seznámeni s veškerými platnými předpisy pro BOZ a musí mít k dispozici ochranné pracovní pomůcky. B) VODOVOD Úvod: Předložený projekt se zabývá návrhem vodovodní přípojky nového objektu šaten u sportoviště ZŠ Na Líše v Praze 4. Projekt vychází z podkladů projektanta stavební části. Stavební objekt SO.02 (šatny) nebude realizován v přímé návaznosti na stavební objekt SO.01 a přípojky splaškové a dešťové kanalizace i vodovodu budou ukončeny provizorně v prostoru budoucího objektu SO.02.

4 Technické řešení: Na stávajícím páteřním rozvodu studené vody v suterénu objektu ZŠ bude vysazena nová odbočka s uzávěrem a vypouštěním a ta bude vytažena ven z objektu a dotažena do novostavby šaten. Materiál: Přípojka bude provedena z tlakového polyethylenu. Potrubí musí být kladeno dle doporučených stavebně technických opatření výrobce. Potrubí přípojky bude uloženo do otevřeného výkopu do nezámrzné hloubky na pískové lože tloušťky 10cm. Zához se provede z prohozené zeminy do výše min. 30 cm nad potrubí. Povrch výkopu se upraví do původního stavu. V ochranném pásmu navrhovaného vodovodního řadu nebudou v rámci sadových úprav vysazovány žádné stromy, případné stávající stromy zde budou vykáceny. Před začátkem výkopových prací musí být vytyčeny všechny stávající a navrhované inženýrské sítě, musí být dodrženy vzdálenosti podle ČSN Prostorová úprava vedení technického vybavení. Výpočet spotřeby studené vody: (dle směrnic č. 9/73 ministerstva lesního a vodního hospodářství) 50 osob á 80 l/den l/den Maximální denní Qm Qm = Qp x kd = 4000 x 1,5 = kd... součinitel denní nerovnoměrnosti Maximální hodinová Qh 6000 l/den Qh = Qm x kh / 24= 6000 x 2,1 / 24 = kh... součinitel hodinové nerovnoměrnosti 525 l/hod Provádění a uvedení do provozu Před zahájením výkopových prací budou vytýčeny stávající podzemní inženýrské sítě a předány dodavateli s vymezením jejich ochranných pásem. Správce musí sdělit za jakých podmínek lze pracovat v ochranných pásmech sítí. Veškeré obnažené sítě budou zabezpečeny a vyvěšeny. Zásahy do sítí bez povolení správců nejsou povoleny. Po dokončení pokládky potrubí bude před zahozením potrubí provedena zkouška těsnosti, z které bude proveden zápis. Po zahození potrubí bude povrch výkopu upraven do původního, popř. navrhovaného stavu.

5 C) SPOLEČNÉ ZÁSADY C.1) ZEMNÍ PRÁCE Potrubí bude uloženo za pomocí výkopových prací. Výkopové práce ve vzdálenosti menší než 1 metr od potrubí se budou provádět pouze ručně, ve vzdálenosti menší než 0,5m od povrchu potrubí navíc bez použití pneumatických nebo elektrických nástrojů. Při provádění jakékoliv činnosti, popř. úprav terénu v ochranném pásmu plynárenského zařízení viz. 26 zákona č.222/94 Sb., je třeba dodržet krytí podle ČSN a dále ustanovení ČSN a TPG Přitom nesmí dojít k porušení tohoto zařízení. Ochranné pásmo činí 1m. Při provádění zemních prací v ochranném pásmu plynovodu dodržte ČSN , ČSN a vyhl. ČÚBP č.324/1990 sb. Trubky se ukládají do výkopu na zhutněnou pískovou nebo štěrkopískovou spodní vrstvu lože (podsyp) o minimální tloušťce 10cm, v kamenitém podloží a na skále min. 15cm. Šířka účinné vrstvy je minimálně 10cm na každé straně potrubí. Přednostně se pro ni používá zeminy dobře zhutnitelné, např. písek nebo silně písčitý štěrk maximální zrnitosti do 16mm bez ostrohranných podílů. Trubky musí na loži trubky ležet v celé délce. Krycí obsyp je do výšky 30cm nad vrchlík trubky, tato vrstva se nad trubkou nehutní. Při hutnění v účinné vrstvě je nutno dbát na to aby se potrubí nepoškodilo a výškově nebo směrově nepoposunulo (průhyby potrubí). V této vrstvě nepoužívejte těžkou hutnící techniku. Potrubí se opatří signalizačním vodičem s výstražnou folií. C.2) POZNÁMKA Při realizaci akce je potřeba na stavbě zabezpečit dodržování ČSN , ČSN , Zákon o požární ochraně č. 133/1985 Sb. o požární ochraně a vyhlášky MV ČSR č. 37/1986 Sb., kterou se provádějí některá ustanovení zákona ČNR o požární ochraně. Jedním z hlavních ustanovení je skutečnost, že investor je povinen vydat povolení ke sváření v objektech nevyklizených se zvýšeným nebezpečím požáru a zajišťovat požární dohled 8 hodin po ukončení sváření. Sváření plynovodu mohou provádět pouze pracovníci, kteří mají úřední zkoušku dle ČSN Pro instalace budou použity pouze hygienicky nezávadné materiály a výrobky schválené a certifikované podle příslušných předpisů. Při realizaci projektu musí být dodrženy zásady bezpečnosti práce a zásady protipožární ochrany. Zpracovatel dodavatelské dokumentace musí v dokumentaci stanovit technologické a pracovní postupy všech jím prováděných stavebních prací a vytvořit podmínky k zajištění bezpečnosti práce ve smyslu 4 vyhl. ČÚBP č.324 /90 Sb. Dodavatel stavebních prací musí mít před prováděním stavebních prací zpracovánu analýzu rizik možného ohrožení zaměstnanců ve smyslu 132 a zákoníku práce. V průběhu prací je nutno dodržovat všechny bezpečnostní předpisy uvedené ve vyhl. 324/90 Českého úřadu bezpečnosti práce. Všichni pracovníci musí být prokazatelně obeznámeni s platnými bezpečnostními předpisy. Dále musejí být vybaveni osobními ochrannými prostředky odpovídajícími vykonávané práci. Po celou dobu výstavby musí být kontrolováno jejich dodržování. Při výstavbě i budoucím provozu technických zařízení musí být dodržovány všechny platné předpisy, zejména Zák. 174/68 Sb., vyhl. ČÚBP 50/78 Sb., vyhl. ČÚBP 18/79 Sb., vyhl. ČÚBP 20/79 Sb., Nař. vl. 378/01 Sb. a Nař. vl. 11/02 Sb. v platném znění.

6 AMBIT SDRUŽENÍ PROJEKTANTŮ ING. RADEK MRŇÁK DOLNOCHOLUPICKÁ PRAHA 4 IČO
