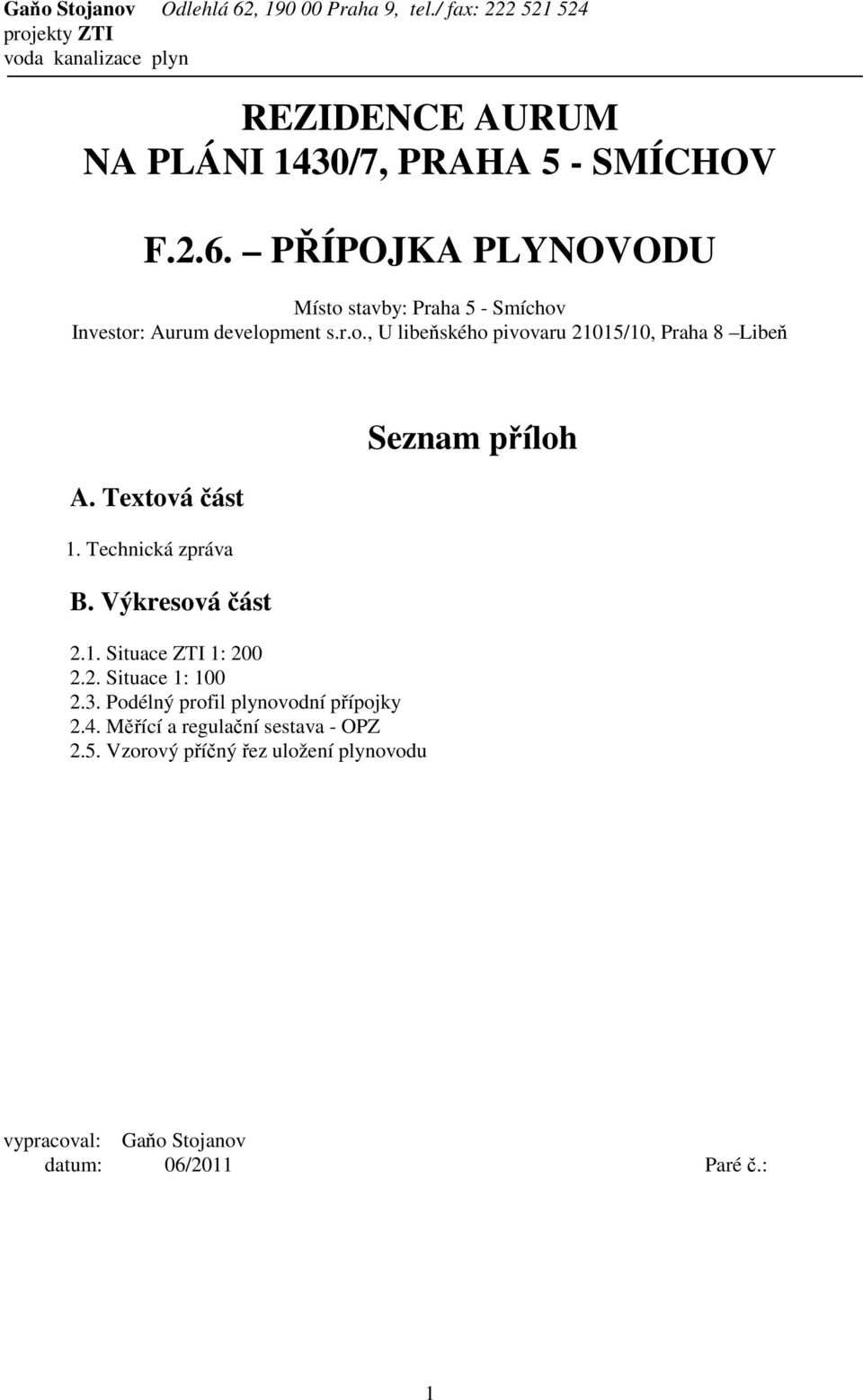

REZIDENCE AURUM NA PLÁNI 1430/7, PRAHA 5 - SMÍCHOV

Transkript

1 Gaňo Stojanov Odlehlá 62, Praha 9, tel./ fax: projekty ZTI voda kanalizace plyn NA PLÁNI 1430/7, PRAHA 5 - SMÍCHOV Místo stavby: Praha 5 - Smíchov Investor: Aurum development s.r.o., U libeňského pivovaru 21015/10, Praha 8 Libeň A. Textová část 1. Technická zpráva B. Výkresová část 2.1. Situace ZTI 1: Situace 1: Podélný profil plynovodní přípojky 2.4. Měřící a regulační sestava - OPZ 2.5. Vzorový příčný řez uložení plynovodu Seznam příloh vypracoval: Gaňo Stojanov datum: Paré č.: 1

2 Gaňo Stojanov Odlehlá 62, Praha 9, tel./ fax: projekty ZTI voda kanalizace plyn TECHNICKÁ ZPRÁVA 1. Úvod Projekt řeší v rámci prováděcího projektu přípojku plynovodu pro novostavbu bytového domu. 2. Základní údaje o stavbě Jedná se o objekt bytového domu s třemi podzemními a pěti nadzemními podlažími Nová STL plynovodní přípojka pro objekt z PE D 32 je napojena na stávající STL plynovod z oceli DN 100 v ulici Na pláni. 3. Projektové podklady Za podklady projektu slouží jeho stavební část, předchozí stupeň PD, konzultace s projektantem stavební části a vyjádření správců sítí k předchozímu stupni PD. 4. Plynovodní přípojka Vnitřní plynovod je napojen na stávající STL plynovodní řad z oceli DN 100 v ulici Na pláni. Plynovodní přípojka je zakončena HUPem v zemním provedení (šoupátko DN 25 se ZS) umístěným ve veřejně přístupné komunikaci chodníku. Plynovodní přípojka bude napojena v souladu s obchodně technickými podmínkami PP a.s. a TP A 250. Napojení na řad je provedeno na vrchní část potrubí přes přípojkový ocelový T- kus Manibs s osazením pro ventil a integrovanou přechodkou OCEL/LPE. Místo napojení je izolováno smršťovací manžetou (např. fy Raychem). HUP je umístěn na hranici veřejně přístupného pozemku, ve veřejné komunikaci - chodníku. Jako HUP je navrženo vevařovací šoupátko pro domovní přípojky z polyacetátu s PE přivařovacími koncovkami č (PN 4) DN 25 s teleskopickou zemní soupravou a poklopem. Přípojka je uložena v ochranném potrubí z HD PE (např. Hekaplast R) žluté barvy. Nad potrubím je uložen signální vodič 2,5 mm 2. Potrubí bude uloženo v pískovém loži a obsypáno tímtéž do výšky min. 200 mm nad potrubí. Ve výšce mm nad potrubím bude uložena výstražná folie žluté barvy s přesahem min. 50 mm na obě strany potrubí podle ČSN a pravidel G Zásyp potrubí bude hutněn po vrstvách. Potrubí bude uloženo ve spádu min 0,4 % směrem k plynovodu. Spoje na potrubí budou prováděny pomocí elektrotvarovek. Tlaková zkouška přípojky (včetně potrubí OPZ uloženého v zemi) bude provedena vzduchem podle ČSN , čl (s ohledem na pravidla G ). Zkušební přetlak bude kpa. Doba trvání zkoušky je podle čl Měřící a regulační sestava OPZ Zde bude ve výklenku na fasádě umístěn ve skříni uzávěr s provozním uzávěrem, regulátorem tlaku, plynoměrem a havarijním uzávěrem kotelny - HUK. Ve skříni je osazen provozní uzávěr KK DN 25, regulátor, např. Mesura B25, plynoměr G 16 (rozteč 280 mm), nebo jiný dle plynáren a HUK, např. BAP DN 50. Dno skříně bude ve výšce min. 0,5 m nad terénem - chodníkem. Bilance potřeby plynu 2 kotel 41 kw 4,20 m 3 /hod ZP 8,40 m 3 /hod ZP 2 ohřívač TV 47,4 kw 5,00 m 3 /hod ZP.10,00 m 3 /hod ZP celkem 18,40 m 3 / hod ZP Roční spotřeba plynu viz projekt ÚT 5. Závěr Veškeré práce a použitý materiál musí odpovídat ČSN ČSN , ČSN EN 17 75, TPG , TPG , tech. pokynům PPD a.s. A 250 a ostatním platným normám a předpisům. G. Stojanov 2

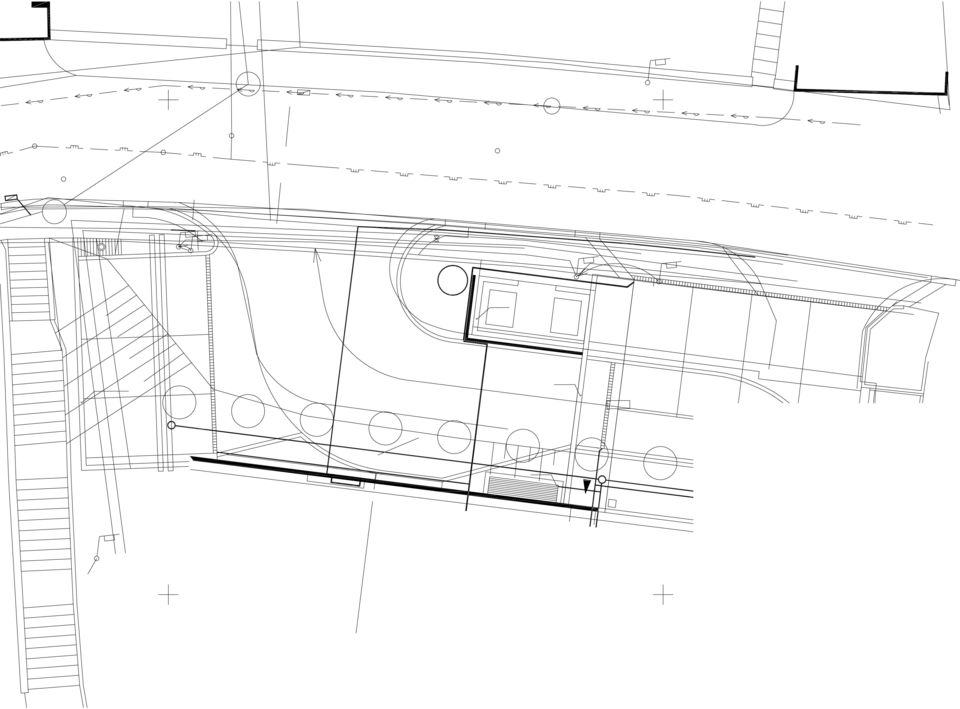

3 NTL 125 STL KT HAURATON C D 250KT KABEL O PILOTY H.H D.H SP5 SS H.H D.H. MIS 1b () H.H (253.00) D.H. 1430/ PROSTUP PROSTUP KT NAD VSTUPEM PROSTUP KT VODOVOD LITINA DN SITUACE 1 :

4 1 :

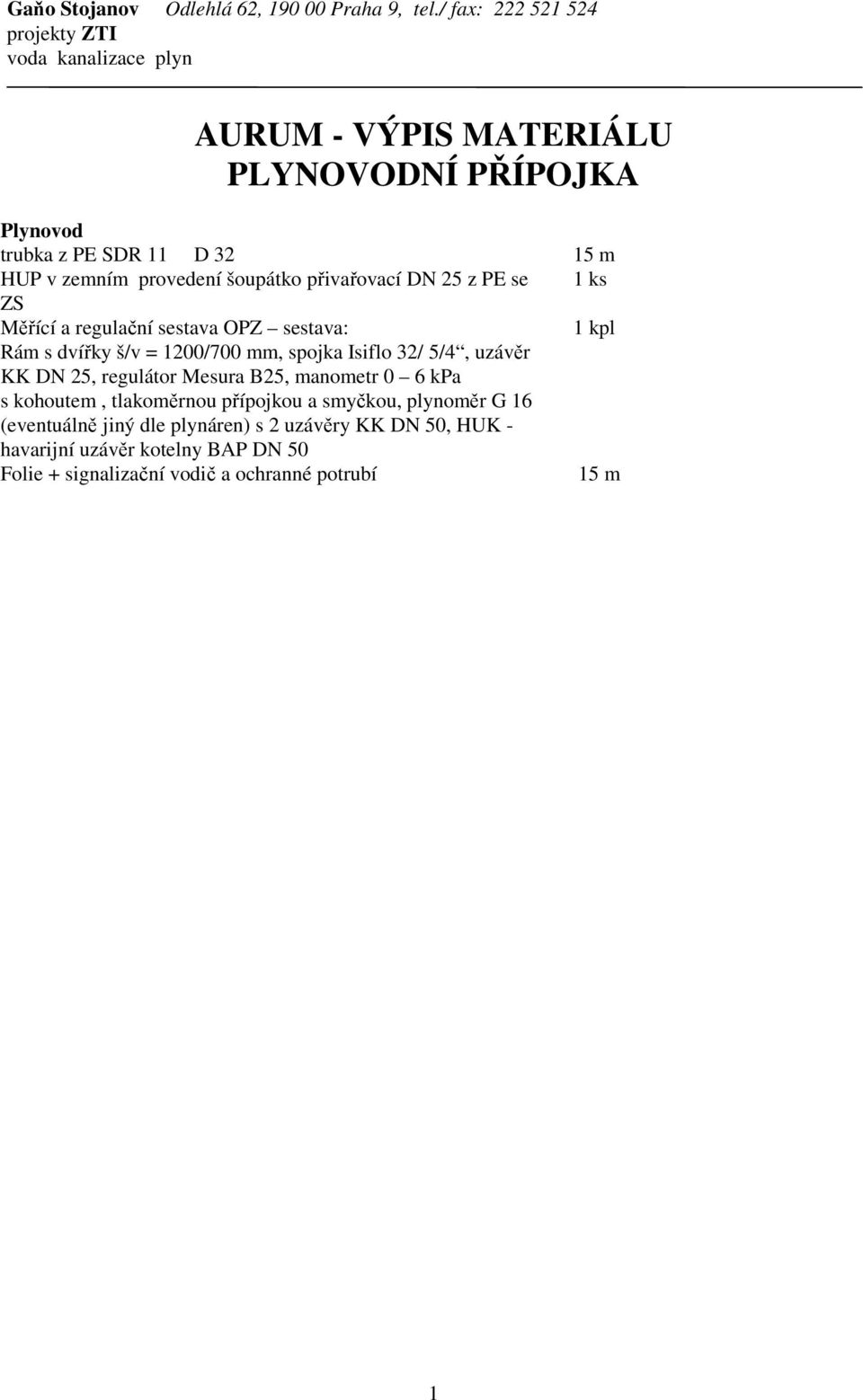

5 SESTAVA - OPZ

6 VZOROVÝ PŘÍČNÝ ŘEZ ULOŽENÍ PLYNOVODU
