Návod na montáž a použití solárního trubicového systému.

Transkript

1 Návod na montáž a použití solárního trubicového systému

2 Obsah Návod na montáž a použití solárního trubicového systému Bezpečnostní pokyny Pracovní princip Technické specifikace produktu Solární trubicové kolektory Vodní nádrž Montáž solárního trubicového systému Kompletace solárního trubicového kolektoru Uchycení kolektoru na šikmou střechu Spojení trubicových kolektorů Propojení trubicových kolektorů Solární potrubí Pracovní stanice Montáž teplotního čidla Montáž odvzdušňovacího ventilu Naplnění systému solární kapalinou Údržba, provoz a kontrola systému

3 1. Bezpečnostní pokyny 1. Před uvedením do provozu se ujistěte, že solární kolektor nebyl vystaven slunci a vakuové trubice jsou chladné. 2. Vakuové trubice jsou vyrobené ze skla, je tedy třeba dbát zvýšené opatrnosti při manipulaci a samotné instalaci hrozí nebezpečí úrazu! 3. Při montáži na střechu se ujistěte, že nosnost a stav střechy umožňuje bezpečnou instalaci. 4. Montáž solárního systému musí být v souladu s platnými normami a předpisy pro bezpečnost a ochranu při práci, zejména pro práci na střeše. 5. Nikdy neprovádějte instalaci a montáž kolektoru pod vlivem alkoholu či jiných návykových látek. Užíváte-li nějaké léky, vždy si přečtěte příbalový leták některé léky omezují motoriku, zpomalují reakční časy, neumožňují řídit motorová vozidla, pohybovat se ve výškách či pracovat s elektrickými přístroji. 6. V případě používání žebříku při instalaci dbejte na to, aby byl řádně ustaven na stabilním podkladu a nemohl proklouznout, převrátit se či jinak ohrozit Vaše zdraví. Ideální sklon žebříku je Vždy si zajistěte bezpečnostní jištění, které nebude závislé na další osobě (připoutání ke krovu, komínu apod.) 7. Po uvedení do provozu mohou být v blízkosti kolektoru krátkodobě teploty až 200 C, proto doporučujeme nedotýkat se bez ochranných pomůcek solárního kolektoru, jelikož by mohlo dojít k popálení. 3

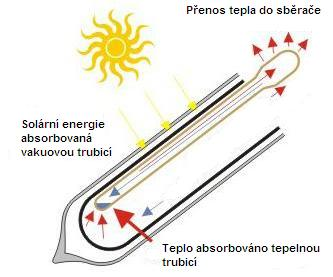

4 2. Pracovní princip Solární trubicový systém pracuje na principu HEAT-PIPE neboli tepelné trubice, která je na konci rozšířená. Tepelná trubice předává vzniklé teplo do sběrače kolektoru. Předávaní tepla do sběrače kolektoru probíhá díky kapalině, která je obsažena v tepelné trubici. Při zahřátí se tato kapalina začne vypařovat a v podobě páry stoupá do rozšířeného konce trubice a předává sběrači vzniklé teplo. Při předávání tepla se zároveň kapalina ochlazuje, přeměňuje se zpátky do kapalném stavu a stéká zpět dolů. Tento proces se stále dokola opakuje (viz. obrázek č.1). Jelikož je tepelná trubice umístěna ve vakuu, jsou zaručeny minimální tepelné ztráty a zároveň vysoká účinnost. Teplo, které sběrač tepla kolektoru přijal z tepelných trubic, je dále přenášeno pomocí ohřáté solární kapaliny, která putuje v solárním potrubí do výměníku vodní nádrže. Ohřátý měděný výměník dále ohřívá vodu, která je ve vodní nádrži. Ohřátá teplá voda ve vodní nádrži stoupá nahoru a naopak dolů klesá voda studená, která zároveň ochlazuje solární kapalinu, která stále proudí ve výměníku. Ochlazená solární kapalina opět putuje ve zpětném solárním potrubí zpátky do sběrače kolektoru a opětovně se vyhřívá. Tento proces se také stále dokola opakuje (viz obrázek č.2). O veškerý přenos tepla se zejména stará solární kapalina, která má vynikající tepelnou vodivost. Obrázek č.1: Obrázek č.2: 4

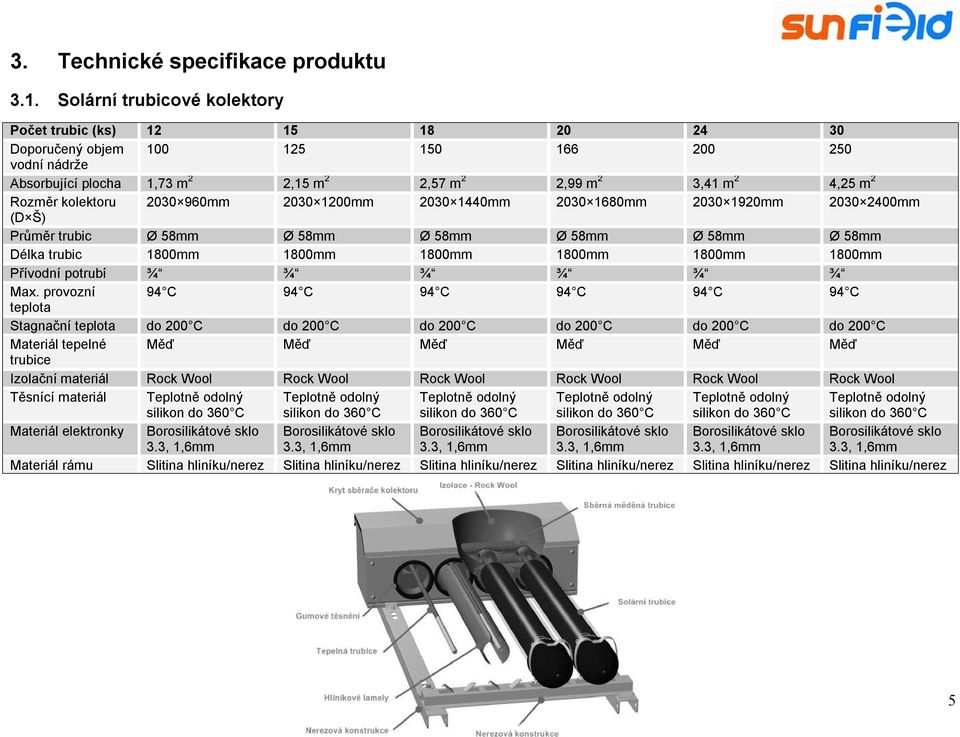

5 3. Technické specifikace produktu 3.1. Solární trubicové kolektory Počet trubic (ks) Doporučený objem vodní nádrže Absorbující plocha 1,73 m 2 2,15 m 2 2,57 m 2 2,99 m 2 3,41 m 2 4,25 m 2 Rozměr kolektoru mm mm mm mm mm mm (D Š) Průměr trubic Ø 58mm Ø 58mm Ø 58mm Ø 58mm Ø 58mm Ø 58mm Délka trubic 1800mm 1800mm 1800mm 1800mm 1800mm 1800mm Přívodní potrubí ¾ ¾ ¾ ¾ ¾ ¾ Max. provozní 94 C 94 C 94 C 94 C 94 C 94 C teplota Stagnační teplota do 200 C do 200 C do 200 C do 200 C do 200 C do 200 C Materiál tepelné Měď Měď Měď Měď Měď Měď trubice Izolační materiál Rock Wool Rock Wool Rock Wool Rock Wool Rock Wool Rock Wool Těsnící materiál Teplotně odolný silikon do 360 C Teplotně odolný silikon do 360 C Teplotně odolný silikon do 360 C Teplotně odolný silikon do 360 C Teplotně odolný silikon do 360 C Teplotně odolný silikon do 360 C Materiál elektronky Borosilikátové sklo 3.3, 1,6mm Borosilikátové sklo 3.3, 1,6mm Borosilikátové sklo 3.3, 1,6mm Borosilikátové sklo 3.3, 1,6mm Borosilikátové sklo 3.3, 1,6mm Borosilikátové sklo 3.3, 1,6mm Materiál rámu Slitina hliníku/nerez Slitina hliníku/nerez Slitina hliníku/nerez Slitina hliníku/nerez Slitina hliníku/nerez Slitina hliníku/nerez 5

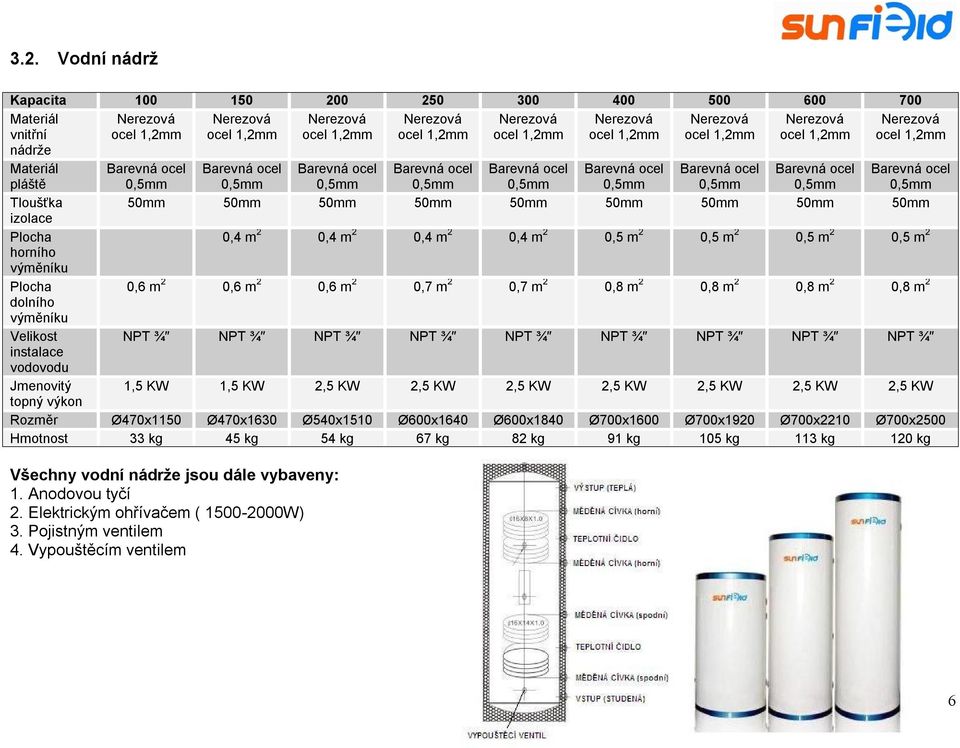

6 3.2. Vodní nádrž Kapacita Materiál vnitřní nádrže Materiál pláště Tloušťka 50mm 50mm 50mm 50mm 50mm 50mm 50mm 50mm 50mm izolace Plocha 0,4 m 2 0,4 m 2 0,4 m 2 0,4 m 2 0,5 m 2 0,5 m 2 0,5 m 2 0,5 m 2 horního výměníku Plocha 0,6 m 2 0,6 m 2 0,6 m 2 0,7 m 2 0,7 m 2 0,8 m 2 0,8 m 2 0,8 m 2 0,8 m 2 dolního výměníku Velikost NPT ¾ NPT ¾ NPT ¾ NPT ¾ NPT ¾ NPT ¾ NPT ¾ NPT ¾ NPT ¾ instalace vodovodu Jmenovitý 1,5 KW 1,5 KW 2,5 KW 2,5 KW 2,5 KW 2,5 KW 2,5 KW 2,5 KW 2,5 KW topný výkon Rozměr Ø470x1150 Ø470x1630 Ø540x1510 Ø600x1640 Ø600x1840 Ø700x1600 Ø700x1920 Ø700x2210 Ø700x2500 Hmotnost 33 kg 45 kg 54 kg 67 kg 82 kg 91 kg 105 kg 113 kg 120 kg Všechny vodní nádrže jsou dále vybaveny: 1. Anodovou tyčí 2. Elektrickým ohřívačem ( W) 3. Pojistným ventilem 4. Vypouštěcím ventilem 6

7 4. Montáž solárního trubicového systému Před samotnou montáží kolektorů je potřebné bezpodmínečně prověřit statickou nosnost střechy. Je nutné věnovat zvláštní pozornost kvalitě dřeva podloží z hlediska trvanlivosti šroubových spojů k připevnění kotvících prvků na montáž kolektorů. Montáž a uvedení do provozu musí být provedeno vyškolenou osobou nebo odbornou firmou. Při neodborné montáži hrozí ztráta záruky na kolektor(y), případně nesprávně fungující systém, který jako takový nebude možné reklamovat pro nižší výkon. Sklon potrubí musí směřovat vzhůru do nejvyššího místa, kde musí být umístěn odvzdušňovací ventil. Propojovací potrubí musí být spádováno tak, aby nedošlo k tvorbě vzduchových kapes. Nosnou konstrukci s kolektory a propojovací potrubí je nutno uzemnit na ochranu před atmosférickou elektřinou dle platných norem a předpisů. Prostupy střešní krytinou zatmelte vhodným silikonovým tmelem (použijte prostupové tašky). Při montáži kolektorů nezapomeňte na kabelové propojení teplotních čidel s pracovní stanicí. Při montáži a před uvedením do provozu musí být kolektory zakryty, aby nedocházelo k nadměrnému přehřívání absorbéru a případnému popálení montážního dělníka. Při práci na střeše je nutno dbát příslušných bezpečnostních předpisů. Sklon střechy: orientace montáže kolektoru ( střechy ) by pro největší energetický zisk měla být na JIH, případně do 15 směr jihozápad. Pro celoroční provoz se doporučuje sklon kolektoru cca 45. Pro maximální letní zisk může být v letních měsících kolektor pod úhlem Naopak v zimě, kdy je slunce nízko nad obzorem, může být úhel kolektoru

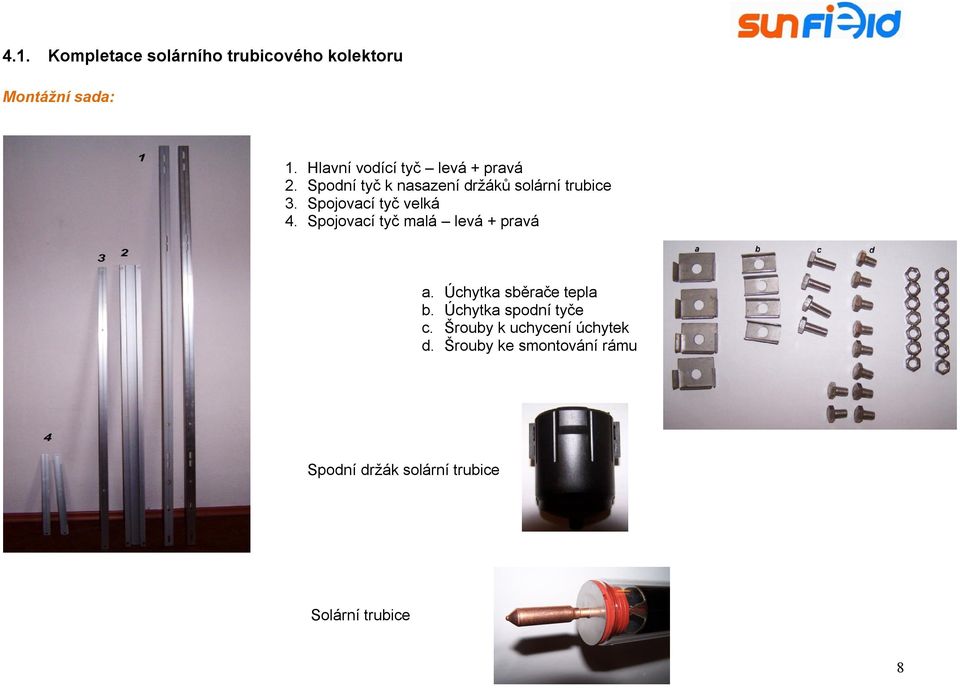

8 4.1. Kompletace solárního trubicového kolektoru Montážní sada: Hlavní vodící tyč levá + pravá Spodní tyč k nasazení držáků solární trubice Spojovací tyč velká Spojovací tyč malá levá + pravá a. b. c. d. Úchytka sběrače tepla Úchytka spodní tyče Šrouby k uchycení úchytek Šrouby ke smontování rámu Spodní držák solární trubice Solární trubice 8

9 Montážní postup: 1. Smontujeme horní částí rámu pomocí šroubů (d) 2. Namontujeme spodní tyč (2) pomocí úchytek (b) a šroubů (c) 9

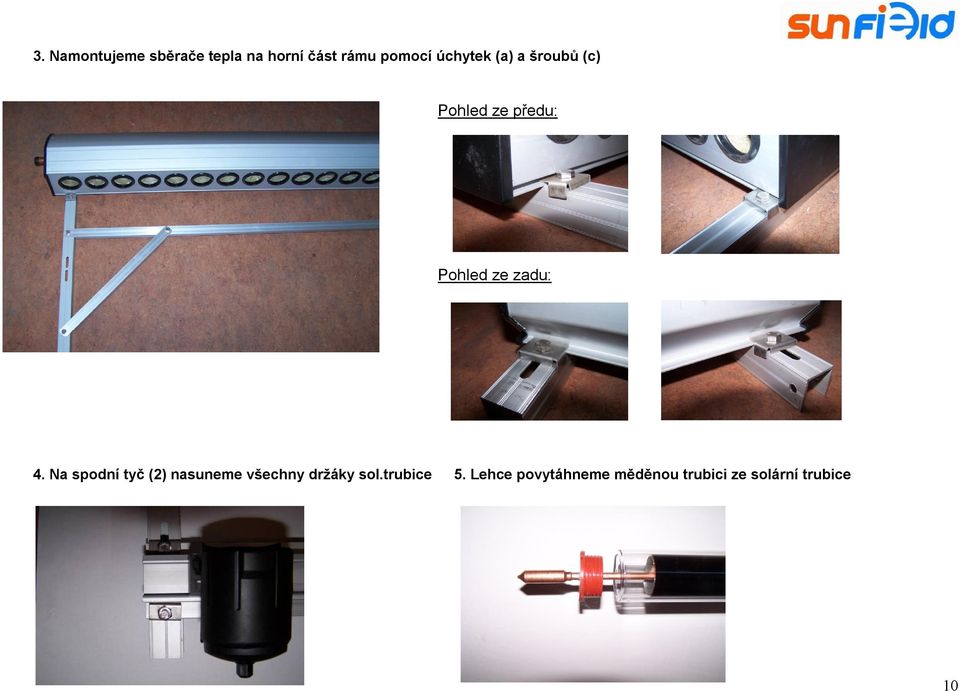

10 3. Namontujeme sběrače tepla na horní část rámu pomocí úchytek (a) a šroubů (c) Pohled ze předu: Pohled ze zadu: 4. Na spodní tyč (2) nasuneme všechny držáky sol.trubice 5. Lehce povytáhneme měděnou trubici ze solární trubice 10

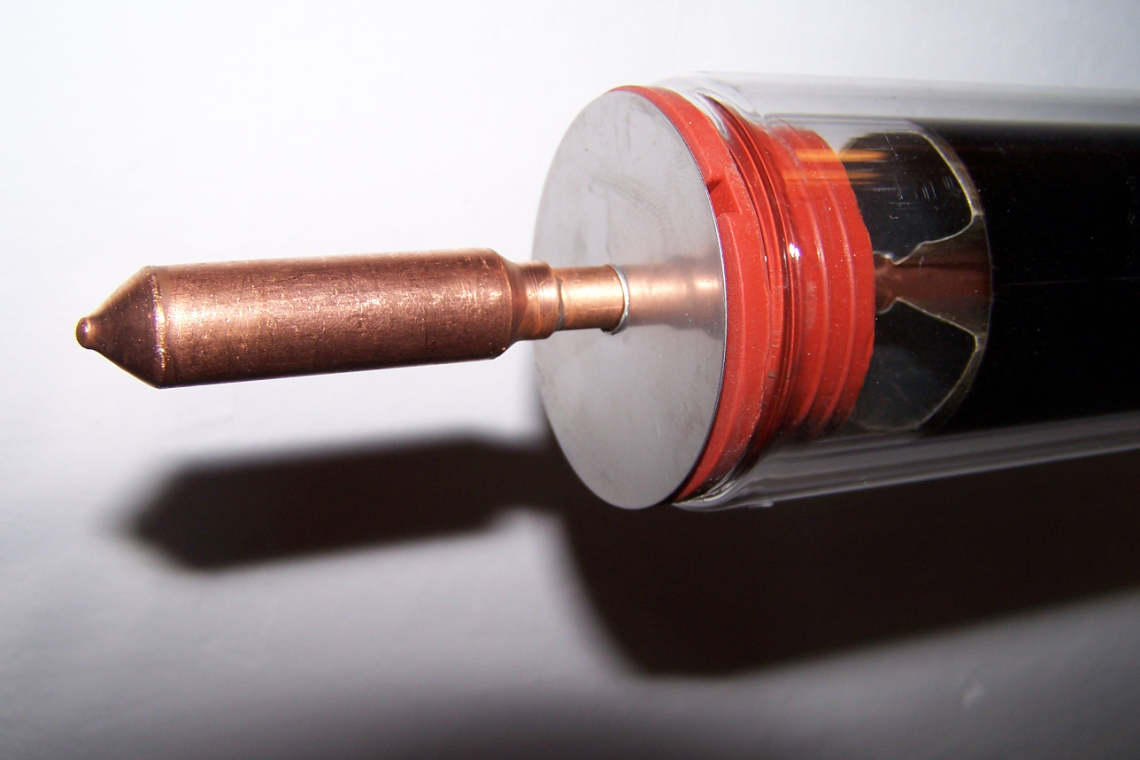

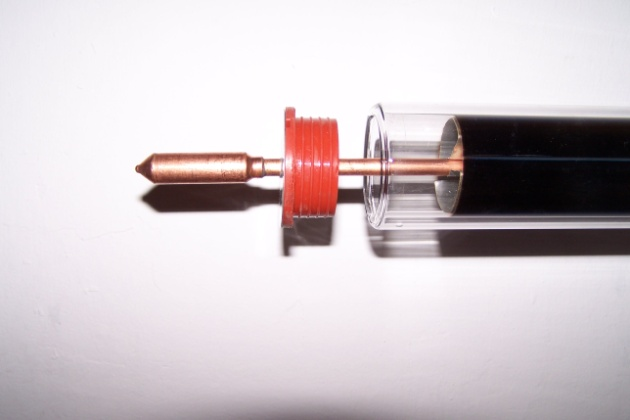

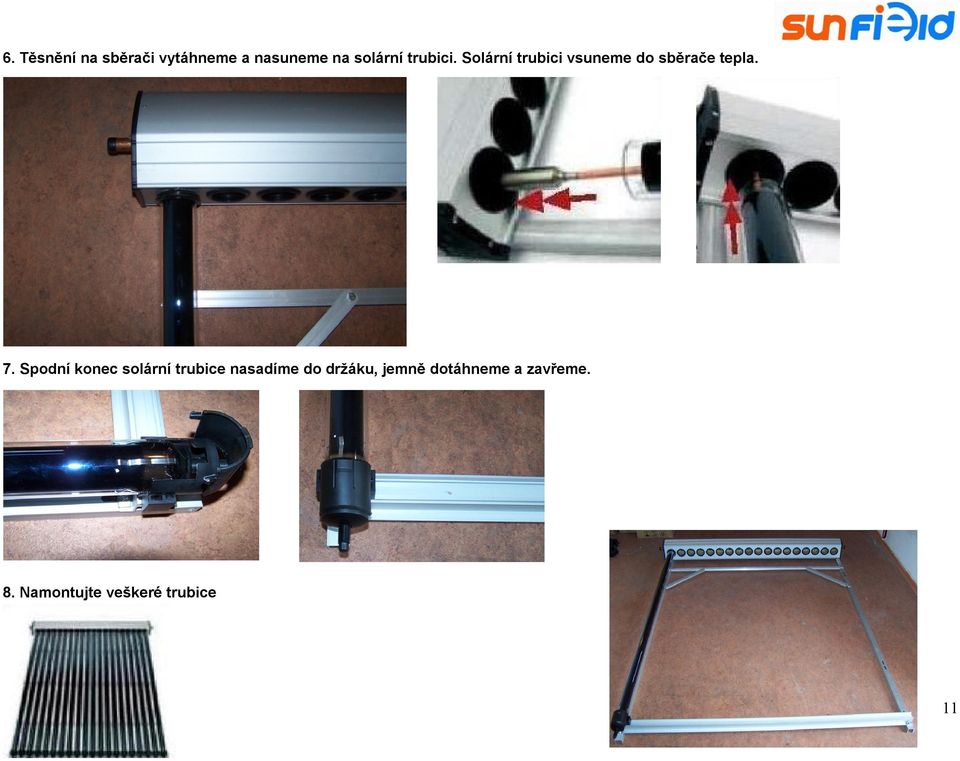

11 6. Těsnění na sběrači vytáhneme a nasuneme na solární trubici. Solární trubici vsuneme do sběrače tepla. 7. Spodní konec solární trubice nasadíme do držáku, jemně dotáhneme a zavřeme. 8. Namontujte veškeré trubice 11

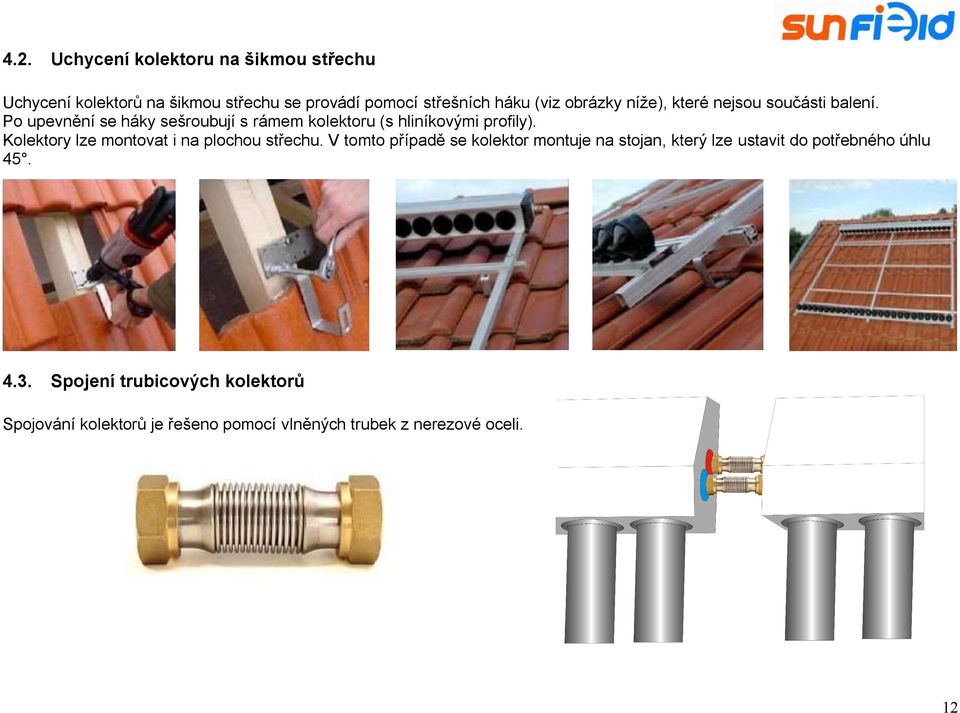

12 4.2. Uchycení kolektoru na šikmou střechu Uchycení kolektorů na šikmou střechu se provádí pomocí střešních háku (viz obrázky níže), které nejsou součásti balení. Po upevnění se háky sešroubují s rámem kolektoru (s hliníkovými profily). Kolektory lze montovat i na plochou střechu. V tomto případě se kolektor montuje na stojan, který lze ustavit do potřebného úhlu Spojení trubicových kolektorů Spojování kolektorů je řešeno pomocí vlněných trubek z nerezové oceli. 12

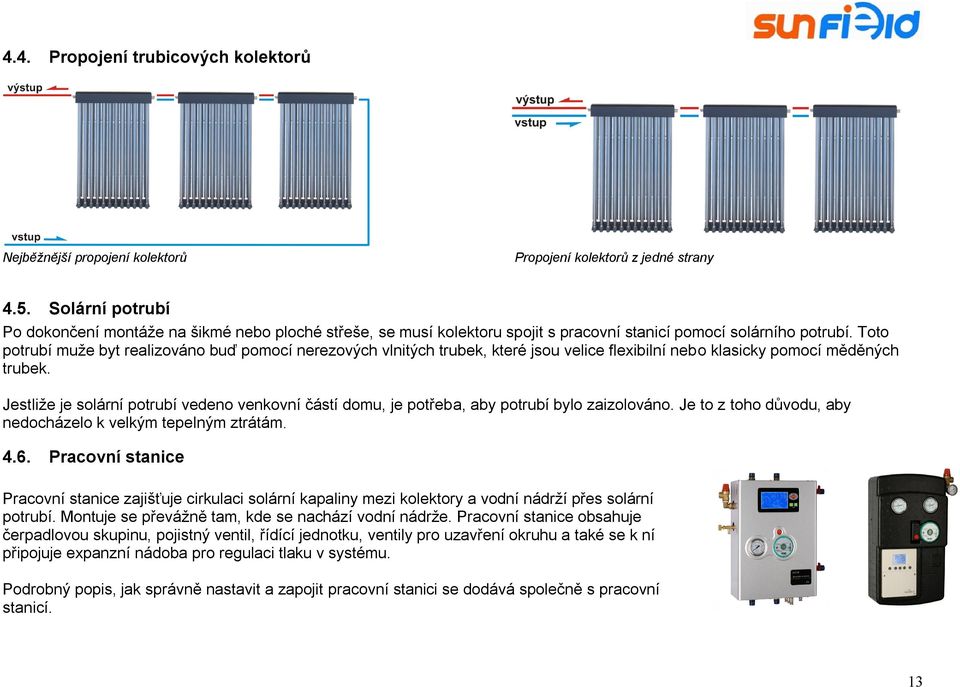

13 4.4. Propojení trubicových kolektorů Nejběžnější propojení kolektorů 4.5. Propojení kolektorů z jedné strany Solární potrubí Po dokončení montáže na šikmé nebo ploché střeše, se musí kolektoru spojit s pracovní stanicí pomocí solárního potrubí. Toto potrubí muže byt realizováno buď pomocí nerezových vlnitých trubek, které jsou velice flexibilní nebo klasicky pomocí měděných trubek. Jestliže je solární potrubí vedeno venkovní částí domu, je potřeba, aby potrubí bylo zaizolováno. Je to z toho důvodu, aby nedocházelo k velkým tepelným ztrátám Pracovní stanice Pracovní stanice zajišťuje cirkulaci solární kapaliny mezi kolektory a vodní nádrží přes solární potrubí. Montuje se převážně tam, kde se nachází vodní nádrže. Pracovní stanice obsahuje čerpadlovou skupinu, pojistný ventil, řídící jednotku, ventily pro uzavření okruhu a také se k ní připojuje expanzní nádoba pro regulaci tlaku v systému. Podrobný popis, jak správně nastavit a zapojit pracovní stanici se dodává společně s pracovní stanicí. 13

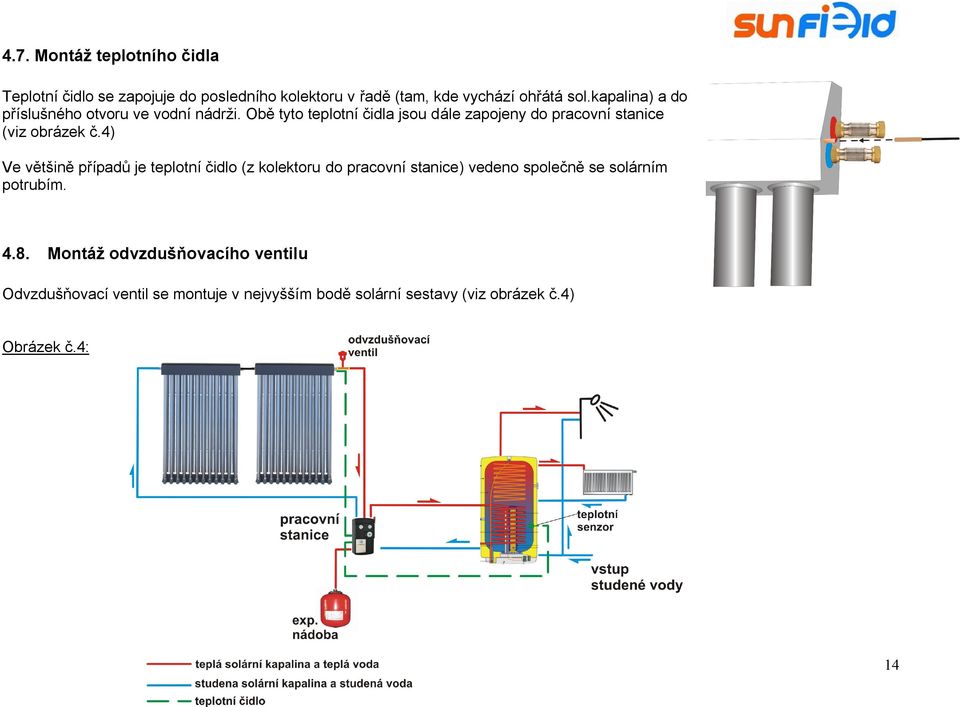

14 4.7. Montáž teplotního čidla Teplotní čidlo se zapojuje do posledního kolektoru v řadě (tam, kde vychází ohřátá sol.kapalina) a do příslušného otvoru ve vodní nádrži. Obě tyto teplotní čidla jsou dále zapojeny do pracovní stanice (viz obrázek č.4) Ve většině případů je teplotní čidlo (z kolektoru do pracovní stanice) vedeno společně se solárním potrubím Montáž odvzdušňovacího ventilu Odvzdušňovací ventil se montuje v nejvyšším bodě solární sestavy (viz obrázek č.4) Obrázek č.4: 14

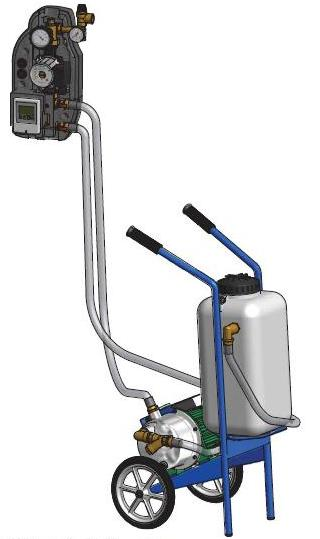

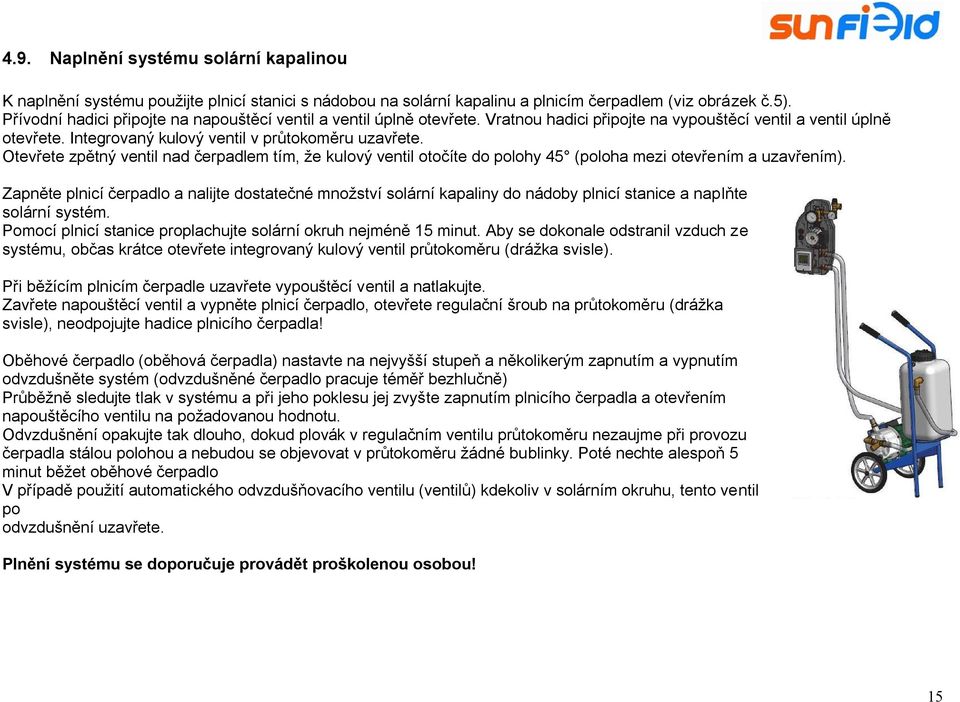

15 4.9. Naplnění systému solární kapalinou K naplnění systému použijte plnicí stanici s nádobou na solární kapalinu a plnicím čerpadlem (viz obrázek č.5). Přívodní hadici připojte na napouštěcí ventil a ventil úplně otevřete. Vratnou hadici připojte na vypouštěcí ventil a ventil úplně otevřete. Integrovaný kulový ventil v průtokoměru uzavřete. Otevřete zpětný ventil nad čerpadlem tím, že kulový ventil otočíte do polohy 45 (poloha mezi otevřením a uzavřením). Zapněte plnicí čerpadlo a nalijte dostatečné množství solární kapaliny do nádoby plnicí stanice a naplňte solární systém. Pomocí plnicí stanice proplachujte solární okruh nejméně 15 minut. Aby se dokonale odstranil vzduch ze systému, občas krátce otevřete integrovaný kulový ventil průtokoměru (drážka svisle). Při běžícím plnicím čerpadle uzavřete vypouštěcí ventil a natlakujte. Zavřete napouštěcí ventil a vypněte plnicí čerpadlo, otevřete regulační šroub na průtokoměru (drážka svisle), neodpojujte hadice plnicího čerpadla! Oběhové čerpadlo (oběhová čerpadla) nastavte na nejvyšší stupeň a několikerým zapnutím a vypnutím odvzdušněte systém (odvzdušněné čerpadlo pracuje téměř bezhlučně) Průběžně sledujte tlak v systému a při jeho poklesu jej zvyšte zapnutím plnicího čerpadla a otevřením napouštěcího ventilu na požadovanou hodnotu. Odvzdušnění opakujte tak dlouho, dokud plovák v regulačním ventilu průtokoměru nezaujme při provozu čerpadla stálou polohou a nebudou se objevovat v průtokoměru žádné bublinky. Poté nechte alespoň 5 minut běžet oběhové čerpadlo V případě použití automatického odvzdušňovacího ventilu (ventilů) kdekoliv v solárním okruhu, tento ventil po odvzdušnění uzavřete. Plnění systému se doporučuje provádět proškolenou osobou! 15
