1 Návod pro připojení k síti VŠPJ prostřednictvím VPN Vysoká škola polytechnická Jihlava autor: OIKT 2015

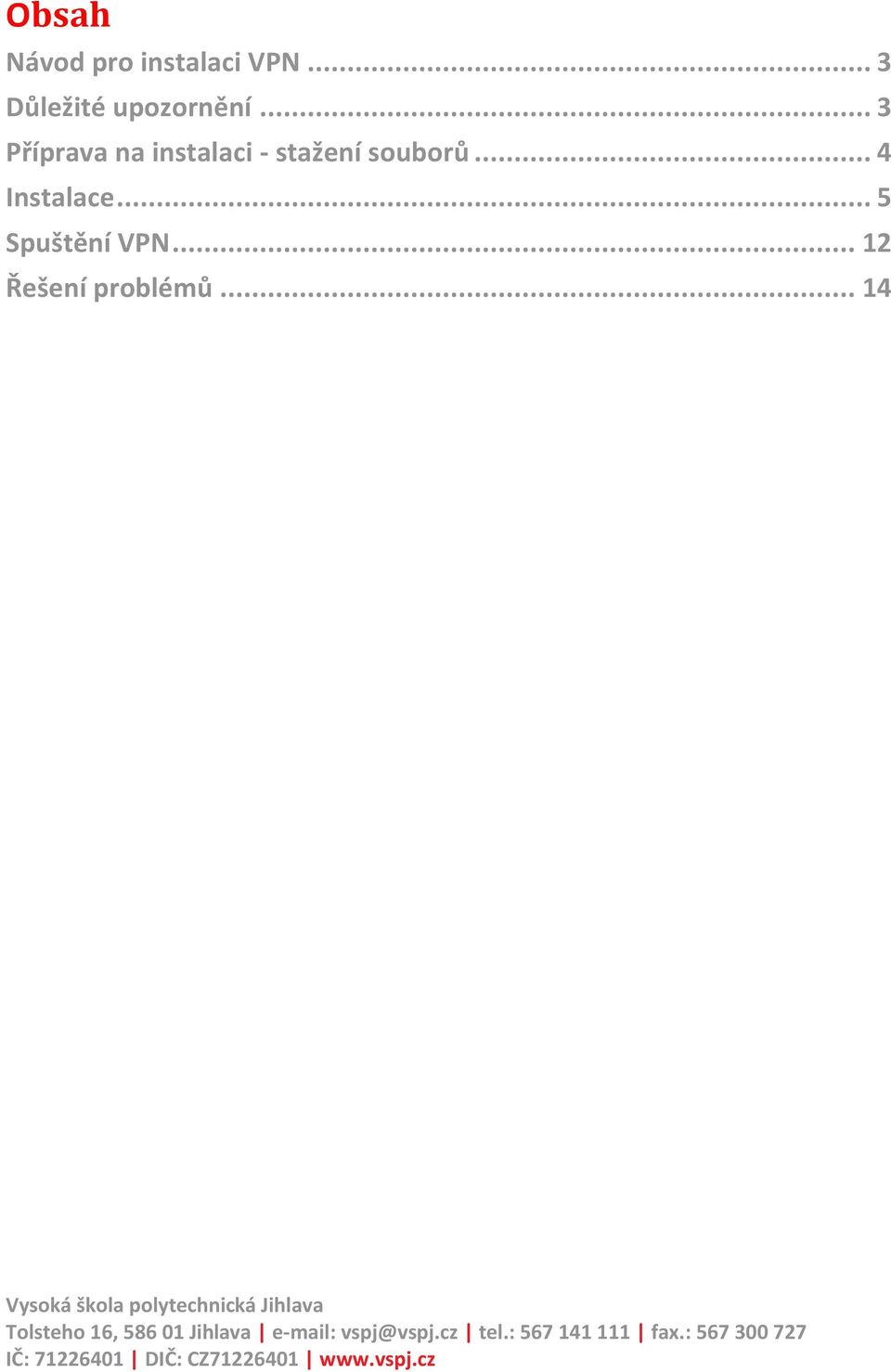

2 Obsah Návod pro instalaci VPN... 3 Důležité upozornění... 3 Příprava na instalaci - stažení souborů... 4 Instalace... 5 Spuštění VPN Řešení problémů... 14

3 Návod pro instalaci VPN Manuál Vás provede všemi potřebnými kroky pro úspěšnou instalaci softwaru openvpn, který Vám umožní přístup ke službám intranetu. Tento manuál předpokládá, že máte potřebná administrátorská oprávnění na počítači, do kterého je openvpn instalováno. Důležité upozornění Pokud jste připojeni ve školní síti (např. přes WiFi), není možné se ke školní síti znovu připojit i prostřednictvím VPN. Funkčnost nainstalované aplikace je možno ověřit pouze z jiné sítě. Například z domu, internetové kavárny či jiné veřejné sítě.

4 Příprava na instalaci - stažení souborů Stáhněte si instalační soubor z adresy: Dále si stáhněte Váš osobní certifikát, který naleznete po přihlášení do informačního systému VŠPJ v menu: IS -> Osobní -> Certifikát Obrázek 1

5 Instalace Spusťte soubor Install_vpn.exe Obrázek 2 Potvrďte povolení změn v počítači stiskem tlačítka Ano. Obrázek 3

6 Na úvodní stránce instalátoru pokračujte stiskem na tlačítko Další. Obrázek 4 Ponechte nastavení a pokračujte tlačítkem Další. Obrázek 5

7 Ponechte výchozí složku a klikněte na Další. Obrázek 6 Vyberte soubor certifikat.p12 stažený z IS a pokračujte stiskem tlačítka Instalovat. Obrázek 7

8 Spustí se instalátor programu OpenVPN, stiskněte Next. Obrázek 8 Potvrďte souhlas s licenčním ujednáním tlačítkem I Agree. Obrázek 9

9 Ponechte všechny instalované komponenty a dejte Next. Obrázek 10 Ponechte výchozí umístění a stiskněte tlačítko Install. Obrázek 11

10 V průběhu instalace se může vyskytnout žádost o potvrzení instalace ovladače virtuálního síťového adaptéru TAP. Stiskněte tlačítko Instalovat. Obrázek 12 Po dokončení instalace stiskněte tlačítko Next. Obrázek 13

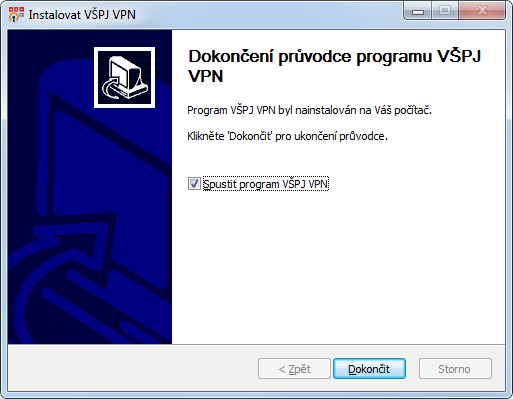

11 Instalátor OpenVPN ukončete stiskem tlačítka Finish. Obrázek 14 Dokončete instalaci programu tlačítkem Dokončit. Obrázek 15

12 Spuštění VPN Pro spuštění poklepejte na ikonu programu. Obrázek 16 Pokud jste v předchozím kroku správně nastavili oprávnění, budete vyzváni k potvrzení změn v počítači. Potvrďte kliknutím na Ano. Pro připojení k VPN klikněte v pravém dolním rohu obrazovky na trojúhelníček system tray (šipku nahoru). Dále dvakrát poklepejte na ikonu OpenVPN (šedá obrazovka). Obrázek 17

13 Objeví se další okno, které Vás bude žádat o zadání hesla. Zadejte heslo, které máte do informačního systému VŠPJ a potvrďte tlačítkem OK. Obrázek 18 Pokud Vás při prvním spuštění bude vyzývat Brána zabezpečení systému windows, pak povolte přístup. Nyní jste připojeni k VPN VŠPJ. V tuto chvíli můžete používat stejné síťové prostředky jako při připojení přes školní WiFi síť. Například disk S: (\\fs1.ad.vspj.cz\studium) nebo odesílání tiskových úloh do centrálního kopírovacího systému (viz návod Tisk dokumentů na VŠPJ. na stránce Pro odpojení od VPN znovu dvakrát poklepejte na ikonu VPN v pravém dolním rohu obrazovky. Připomínky a dotazy vznášejte na nebo pište e- maily na sit@helpdesk.vspj.cz.

14 Řešení problémů Po zadání hesla program několik vteřin čeká a potom chce heslo znovu: V dialogovém okně se po sadě příkazů zobrazuje záznam MANAGEMENT: >STATE: ,WAIT,,, Pravděpodobně se připojujete ze školní sítě. Ze školní sítě není možné připojení k VPN VŠPJ. OpenVPN při připojení hlásí Connecting to vspj has failed : 1. Klikněte pravým tlačítkem na ikonu OpenVPN (šedé obrazovky) v system tray (viz Obrázek 17). 2. Vyberte položku View Log. 3. Zobrazí se poznámkový blok s výpisem průběhu připojování. 4. Pokud výpis obsahuje hlášení Options error: --pkcs12 fails with 'certifikat.p12': No such file or directory" nemáte nahraný soubor certifikat.p12 ve složce c:\program files\openvpn\config\. Pro opravu stáhněte Váš osobní certifikát z Informačního systému (viz sekce Příprava na instalaci - stažení souborů ) a uložte jej do složky c:\program files\openvpn\config\ (pro uložení jsou zapotřebí zvýšená oprávnění). 5. Pokud výpis obsahuje na konci TCP/UDP: Socket bind failed on local address [undef]: Address already in use (WSAEADDRINUSE) Znamená to, že jiný program již využívá port 443. Typicky se jedná o program Skype nebo webový server Apache. V případě Skypu buď v Nástroje / Nastavení / Rozšířené / Spojení odškrtněte Použít porty 80 a 443 a nebo se nejprve připojte k VPN a teprve poté spusťte Skype. POZOR pro ukončení Skype je potřeba kliknout pravým tlačítkem na jeho ikonu v system tray (u hodin) a vybrat možnost Ukončit. Při poklepání na ikonu OpenVPN se nic neděje: 1. Klikněte pravým tlačítkem na ikonu OpenVPN (šedé obrazovky) v system tray (viz Obrázek 17). 2. Pokud chybí možnost Connect, pak nemáte nahraný konfigurační soubor vspj.ovpn ve složce c:\program files\openvpn\config\.

15 3. Pro opravu prosím spusťte znovu instalátor Install_vpn.exe. OpenVPN hlásí připojeno, ale školní aplikace nefungují Zda je připojení přes OpenVPN skutečně funkční si můžete ověřit spuštěním příkazu ping. 1. Spusťte příkazový řádek cmd. Například stiskem klávesové zkratky Win( )+R a zadejte příkaz cmd. 2. Do zobrazeného černého okna s bílým textem zadejte příkaz: ping Zkontrolujte zda mají odpovědi tvar jako na obrázku. Pokud ano, je připojení VPN funkční. Obrázek 19 Dále můžete ověřit funkčnost DNS provedením příkazu ping na doménové jméno serveru ping gaia.vspj.cz. Toto by mělo vrátit stejný výsledek jako předchozí příkaz. Jestli-že se Vám vrátí odpověď Časový limit vypršel, pak není připojení k VPN funkční. Zkuste se odpojit a znovu připojit. Případně restartovat celý počítač. Pokud nebude připojení stále funkční, zkuste OpenVPN odinstalovat a nainstalovat znovu s využitím aktuální verze stažené přímo ze stránek OpenVPN:
