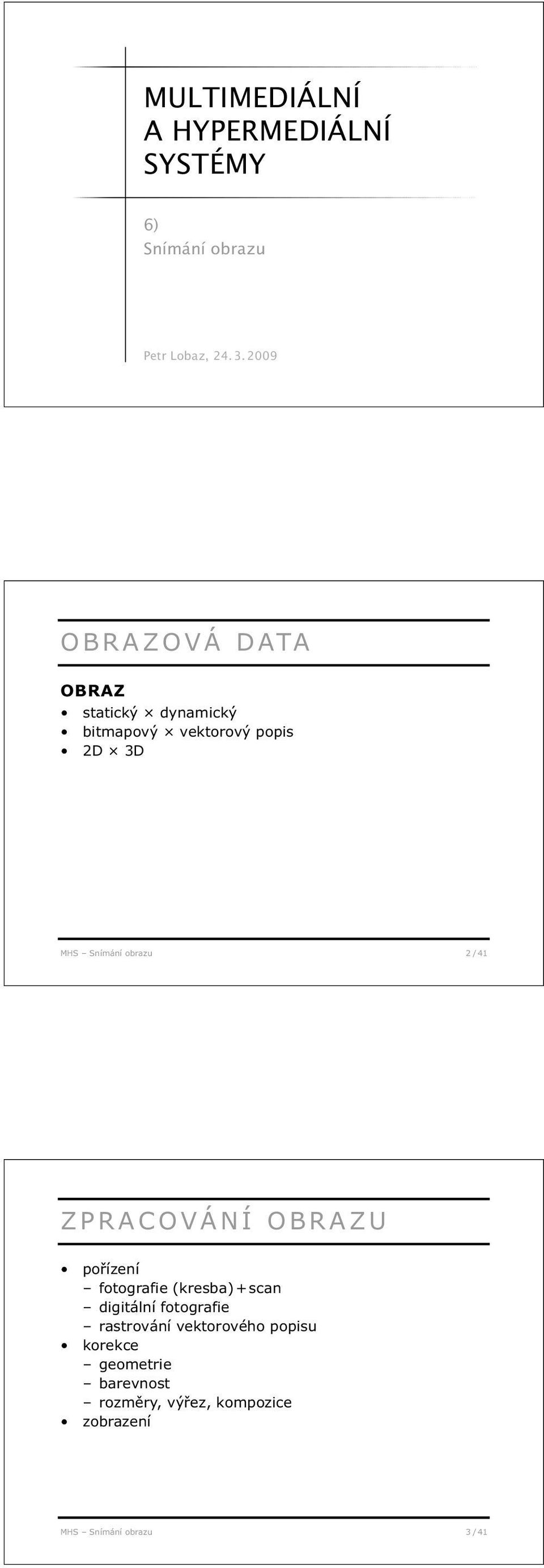

1 MULTIMEDIÁLNÍ A HYPERMEDIÁLNÍ SYSTÉMY 6) Snímání obrazu Petr Lobaz, OBRAZOVÁ DATA OBRAZ statický dynamický bitmapový vektorový popis 2D 3D MHS Snímání obrazu 2 / 41 ZPRACOVÁNÍ OBRAZU pořízení fotografie (kresba) + scan digitální fotografie rastrování vektorového popisu korekce geometrie barevnost rozměry, výřez, kompozice zobrazení MHS Snímání obrazu 3 / 41

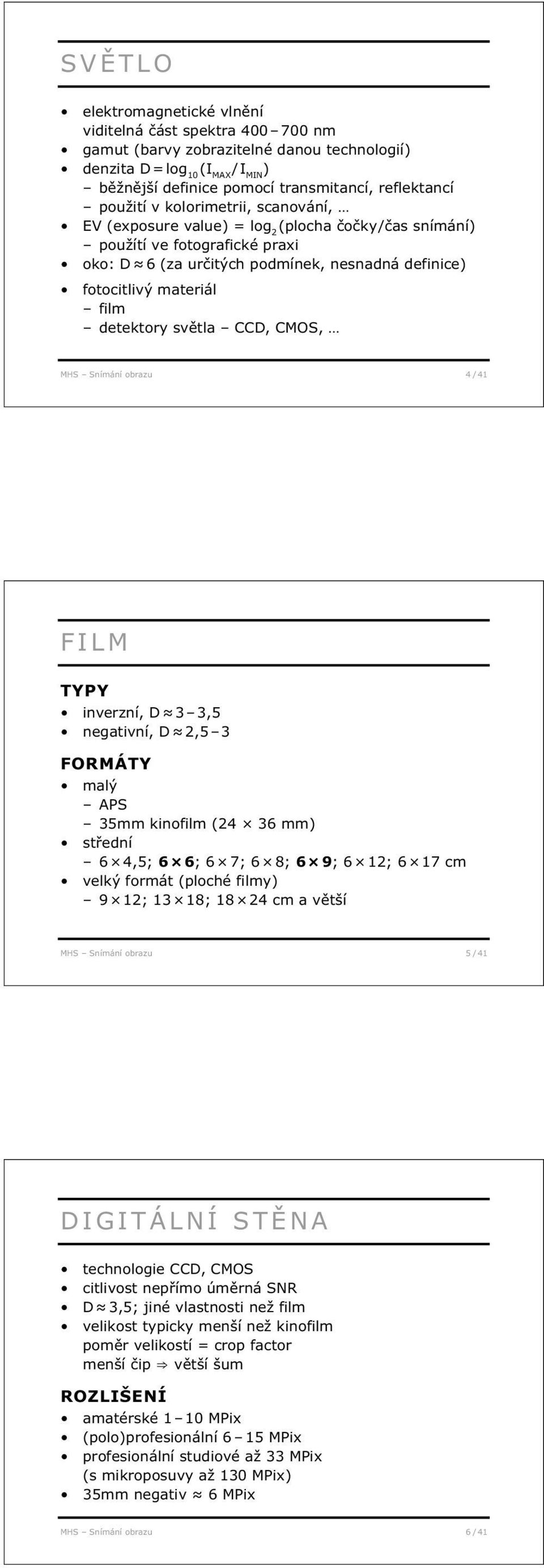

2 SVĚTLO elektromagnetické vlnění viditelná část spektra nm gamut (barvy zobrazitelné danou technologií) denzita D = log 10 (I MAX / I MIN ) běžnější definice pomocí transmitancí, reflektancí použití v kolorimetrii, scanování, EV (exposure value) = log 2 (plocha čočky /čas snímání) použítí ve fotografické praxi oko: D 6 (za určitých podmínek, nesnadná definice) fotocitlivý materiál film detektory světla CCD, CMOS, MHS Snímání obrazu 4 / 41 FILM TYPY inverzní, D 3 3,5 negativní, D 2,5 3 FORMÁTY malý APS 35mm kinofilm (24 36 mm) střední 6 4,5; 6 6; 6 7; 6 8; 6 9; 6 12; 6 17 cm velký formát (ploché filmy) 9 12; 13 18; cm a větší MHS Snímání obrazu 5 / 41 DIGITÁLNÍ STĚNA technologie CCD, CMOS citlivost nepřímo úměrná SNR D 3,5; jiné vlastnosti než film velikost typicky menší než kinofilm poměr velikostí = crop factor menší čip větší šum ROZLIŠENÍ amatérské 1 10 MPix (polo)profesionální 6 15 MPix profesionální studiové až 33 MPix (s mikroposuvy až 130 MPix) 35mm negativ 6 MPix MHS Snímání obrazu 6 / 41

3 CITLIVOST normy ISO/ASA, DIN zrnitost stoupá s citlivostí filmy normální, ASA málo citlivé, pro statické snímky velmi citlivé, pro špatné světelné podmínky nebo rychlé děje digitální stěny (čipy) citlivost dána zesílením signálu horní mez určena od oka výrobcem fotoaparátu zrcadovky typicky ASA kompakty typicky ASA MHS Snímání obrazu 7 / 41 CITLIVOST ISO 100 ISO 200 ISO 400 ISO 800 ISO 1600 MHS Snímání obrazu 8 / 41 OBJEKTIV chování jako spojná čočka s ohniskovou vzdáleností f typicky se udává po přepočtu na 35mm film (např. 50 mm crop factor 2 = 100 mm na kinofilmu) typy objektivů normální (38 60 mm), dlouhoohniskové (teleobjektivy, > 70 mm), širokoúhlé (12 35 mm) speciální (fisheye, tilt-shift) s pevnou proměnnou ohniskovou vzdáleností clona clonové číslo c = f / D (D = průměr vstupní pupily) tvoří posloupnost 1 1,4 2 2,8 4 5,6 8 ostrost nejmenší, optimální, menší nejmenší clonové číslo objektivu světelnost MHS Snímání obrazu 9 / 41

4 OBJEKTIV OHNISKOVÁ VZDÁLENOST film objektiv ohnisková vzdálenost MHS Snímání obrazu 10 / 41 OBJEKTIV OHNISKOVÁ VZDÁLENOST zobrazovací rovnice 1 a + 1 a = 1 f rozostřený bod (CoC, circle of confusion) zaostřený bod a předmětová, a obrazová, f ohnisková vzdálenost MHS Snímání obrazu 11 / 41 OBJEKTIV CLONA rozostřený bod (CoC, circle of confusion) zaostřený bod CoC pro zvětšeninu A5 pro kinofilm (úhlopříčka 43 mm) < 0,03 mm pro DSLR s crop faktorem 1,5 < 0,02 mm pro kompakt (úhlopříčka 7 mm) < 0,005 mm MHS Snímání obrazu 12 / 41

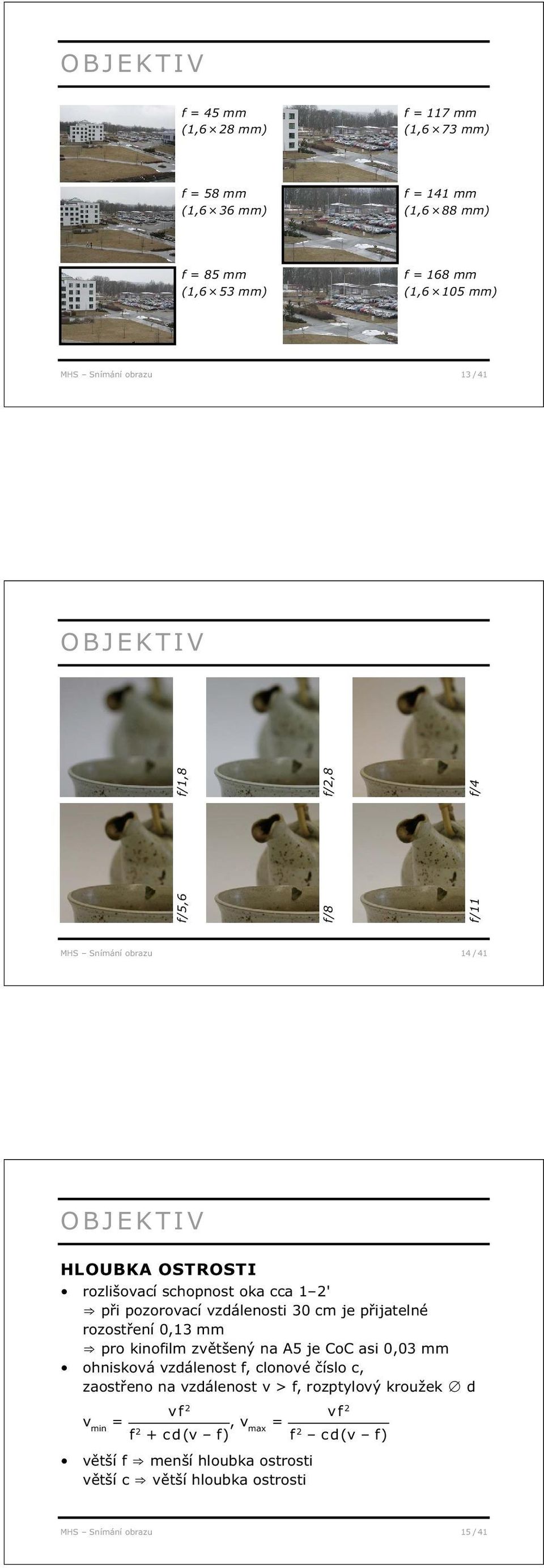

5 OBJEKTIV f = 45 mm (1,6 28 mm) f = 117 mm (1,6 73 mm) f = 58 mm (1,6 36 mm) f = 141 mm (1,6 88 mm) f = 85 mm (1,6 53 mm) f = 168 mm (1,6 105 mm) MHS Snímání obrazu 13 / 41 OBJEKTIV f/5,6 f/8 f/11 f/1,8 f/2,8 f/4 MHS Snímání obrazu 14 / 41 OBJEKTIV HLOUBKA OSTROSTI rozlišovací schopnost oka cca 1 2' při pozorovací vzdálenosti 30 cm je přijatelné rozostření 0,13 mm pro kinofilm zvětšený na A5 je CoC asi 0,03 mm ohnisková vzdálenost f, clonové číslo c, zaostřeno na vzdálenost v > f, rozptylový kroužek d v f 2 v min = f 2 + c d (v f), v = v f 2 max f 2 c d (v f) větší f menší hloubka ostrosti větší c větší hloubka ostrosti MHS Snímání obrazu 15 / 41

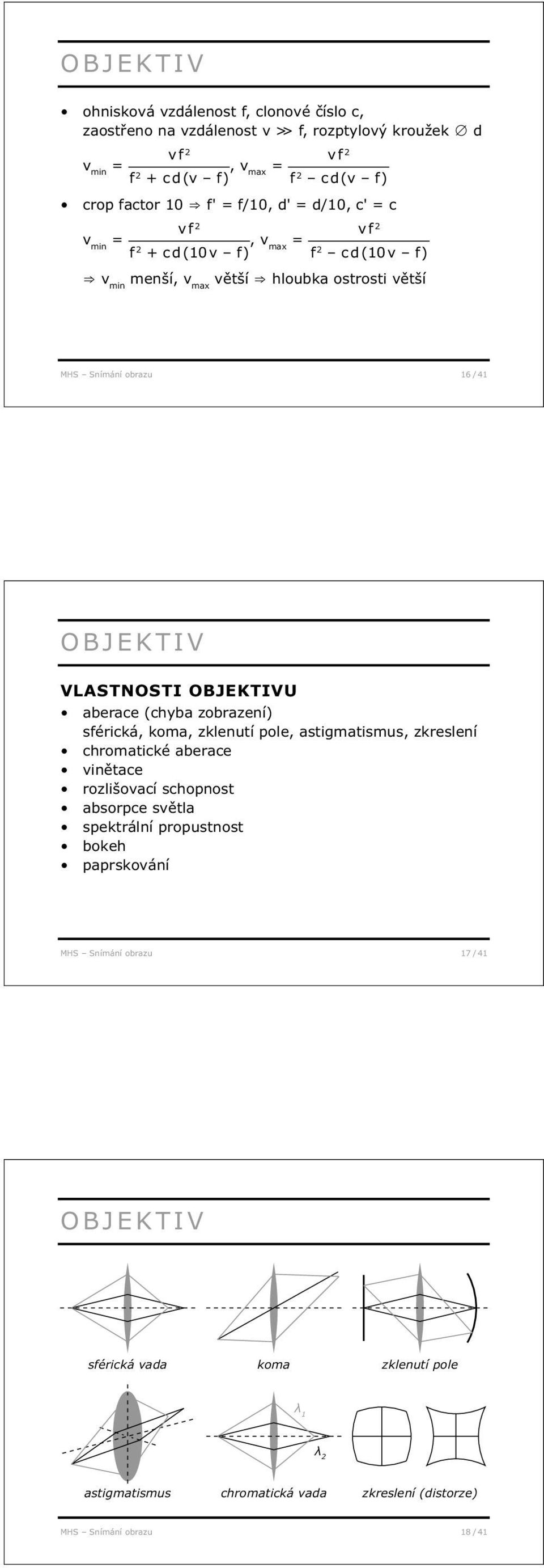

6 OBJEKTIV ohnisková vzdálenost f, clonové číslo c, zaostřeno na vzdálenost v >> f, rozptylový kroužek d v f 2 v min = f 2 + c d (v f), v = v f 2 max f 2 c d (v f) crop factor 10 f' = f/10, d' = d/10, c' = c v min = v f 2 f 2 + c d (10 v f), v max = v f 2 f 2 c d (10 v f) v min menší, v max větší hloubka ostrosti větší MHS Snímání obrazu 16 / 41 OBJEKTIV VLASTNOSTI OBJEKTIVU aberace (chyba zobrazení) sférická, koma, zklenutí pole, astigmatismus, zkreslení chromatické aberace vinětace rozlišovací schopnost absorpce světla spektrální propustnost bokeh paprskování MHS Snímání obrazu 17 / 41 OBJEKTIV sférická vada koma zklenutí pole λ 1 λ 2 astigmatismus chromatická vada zkreslení (distorze) MHS Snímání obrazu 18 / 41

7 OBJEKTIV bokeh chromatická vada MHS Snímání obrazu 19 / 41 ZÁVĚRKA zabraňuje světlu osvit filmu určuje čas, po který proniká světlo do fotoaparátu větší čas více světla, větší rozmazání pohybem pro fotografování z ruky pravidlo 1/f objektiv 80 mm čas kratší než 1/80 s potřebujeme delší čas použití stativu zajištění fotoaparátu použití vyšší citlivosti použití světelnějšího objektivu (objektivu s nižším základním clonovým číslem) MHS Snímání obrazu 20 / 41 FOTOAPARÁTY TYPY podle média (filmové, digitální) podle formátu podle způsobu zaostřování fix-fokus, ruční, automatický (aktivní/pasivní systém) podle volby expozice automat, poloautomat (priorita času/clony), manuální měření bodové, plošné, plošné s prioritou vyhodnocování expozice podle průměru/databáze podle stavby těla kompaktní, zrcadlovky (SLR/DSLR), EVF, stavebnice MHS Snímání obrazu 21 / 41

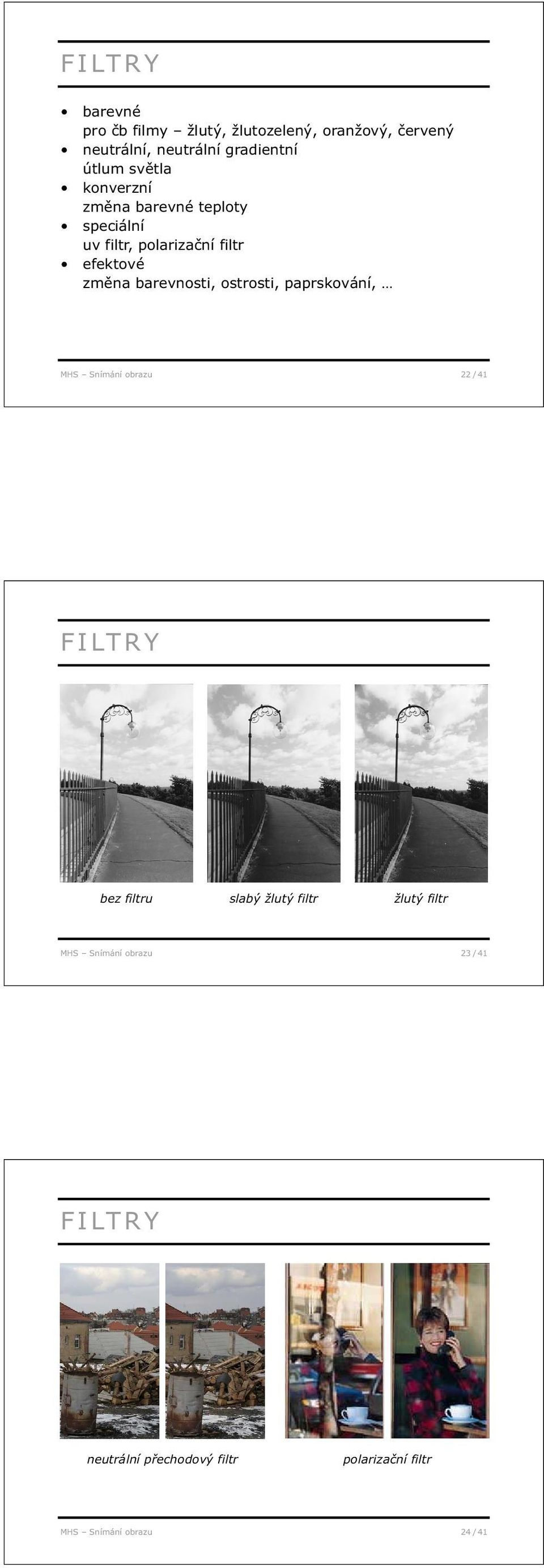

8 FILTRY barevné pro čb filmy žlutý, žlutozelený, oranžový, červený neutrální, neutrální gradientní útlum světla konverzní změna barevné teploty speciální uv filtr, polarizační filtr efektové změna barevnosti, ostrosti, paprskování, MHS Snímání obrazu 22 / 41 FILTRY bez filtru slabý žlutý filtr žlutý filtr MHS Snímání obrazu 23 / 41 FILTRY neutrální přechodový filtr polarizační filtr MHS Snímání obrazu 24 / 41

9 SCAN SCANNERY CCD CIS fotonásobiče ploché bubnové PARAMETRY rozlišení (až dpi, běžně dpi) denzita (maximální denzita, rozsah denzit; až 4,0 D max ) typ předlohy odrazový pozitiv tištěná předloha průhledový pozitiv, průhledový negativ filmový pás MHS Snímání obrazu 25 / 41 OSVĚTLENÍ SVĚTLO přirozené umělé žárovkové nebo zábleskové odražené UMĚLÉ SVĚTLO přímé dělené ( malování světlem ) faktorové modulační MHS Snímání obrazu 26 / 41 OSVĚTLENÍ téměř faktorové světlo MHS Snímání obrazu 27 / 41

10 OSVĚTLENÍ MHS Snímání obrazu 28 / 41 OSVĚTLENÍ zábleskové osvětlení MHS Snímání obrazu 29 / 41 OSVĚTLENÍ dělené světlo MHS Snímání obrazu 30 / 41

11 OSVĚTLENÍ efektové osvětlení přední projekce MHS Snímání obrazu 31 / 41 OSVĚTLENÍ BLESK směrné číslo udává vzdálenost, na kterou je možné osvítit objekt při ISO 100 a clonovém číslu 1 směrné číslo 42 při cloně f/4 dosvítí na 10,5 m jedním bleskem nelze osvítit blízké i vzdálené objekty interní směrné číslo cca 12 blízko osy objektivu červené oči, nepřirozené stíny externí vyšší směrné číslo (např. 40) kvalitní blesk spolupracuje se zoom objektivy proměnné směrné číslo studiový s pilotními světly, spuštění např. interním bleskem MHS Snímání obrazu 32 / 41 KVALITNÍ SNÍMEK správná ostrost, přiměřená hloubka ostrosti správná expozice a tonální rozsah dostatečné rozlišení vyvážená kompozice figurální světelná barevná MHS Snímání obrazu 33 / 41

12 KOMPOZICE PRVKY SNÍMKU hlavní, podpůrné rušivé zmatečné ODDĚLENÍ PRVKŮ barva jas ostrost rytmus MHS Snímání obrazu 34 / 41 KOMPOZICE RÁM OBRAZU vymezení hlavních prvků tvorba vztahů mezi prvky orientace prvků otevření/uzavření snímku UMÍSTĚNÍ PRVKŮ centrální asymetrická kompozice pravidlo třetin prostorové plošné tvorba linií MHS Snímání obrazu 35 / 41 KOMPOZICE MHS Snímání obrazu 36 / 41

13 KOMPOZICE B. Hardy MHS Snímání obrazu 37 / 41 KOMPOZICE L. Kamarád MHS Snímání obrazu 38 / 41 KOMPOZICE S. McCurry MHS Snímání obrazu 39 / 41

14 KOMPOZICE T. Stano MHS Snímání obrazu 40 / 41
