1 Obsah Popis systému Ovládací tlačítka pro UP300 a UP Ovládací tlačítka pro UP Ovládací tlačítka pro UP Prodlužovací souprava Příslušenství Ovládací tlačítka Katalog výrobkù 2011/

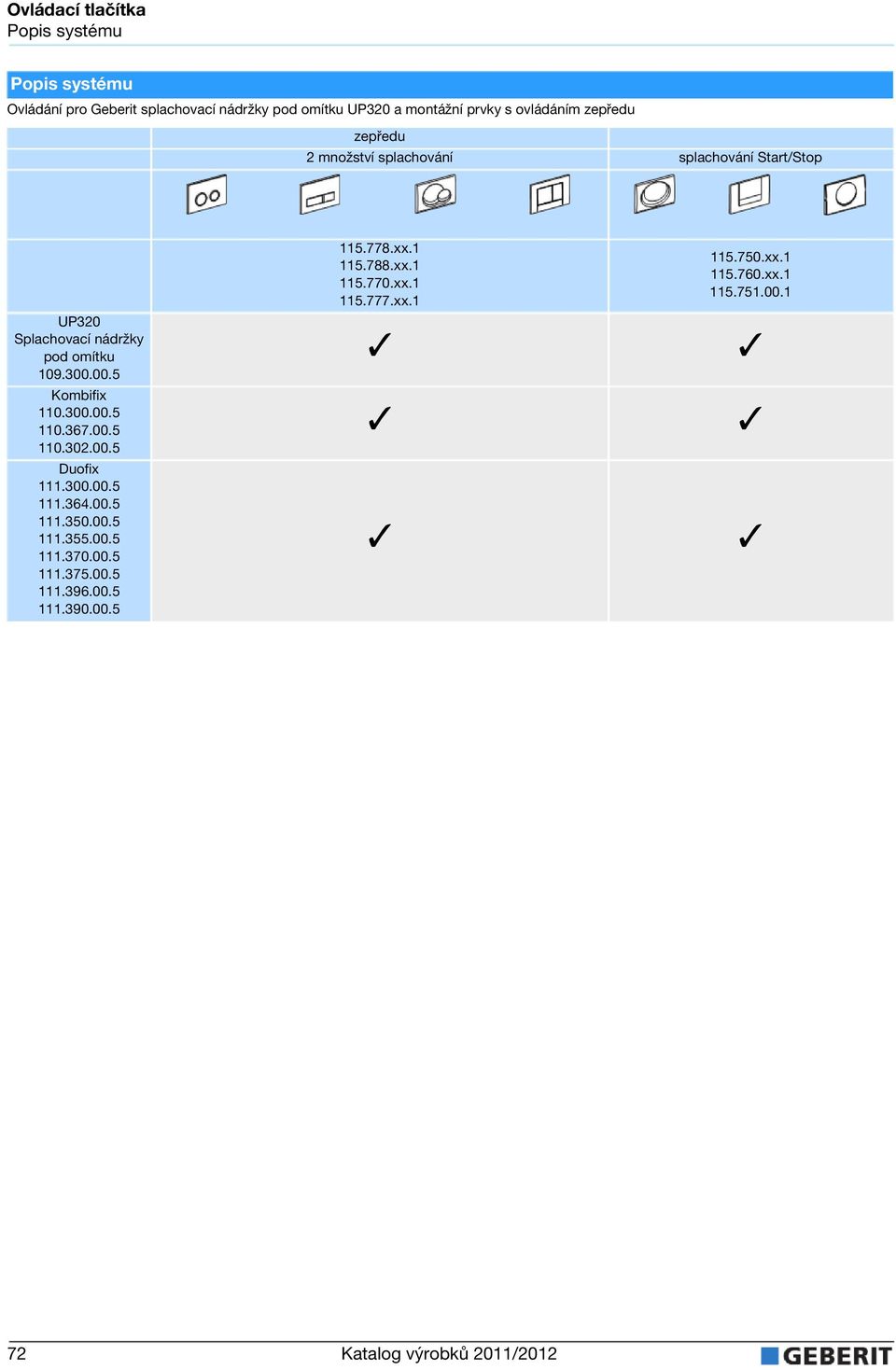

2 Popis systému Popis systému Popis systému Ovládání pro splachovací nádržky pod omítku UP320 a montážní prvky s ovládáním zepředu zepředu 2 množství splachování splachování Start/Stop UP320 Splachovací nádržky pod omítku Kombifix Duofix xx xx xx xx xx xx Katalog výrobků 2011/2012

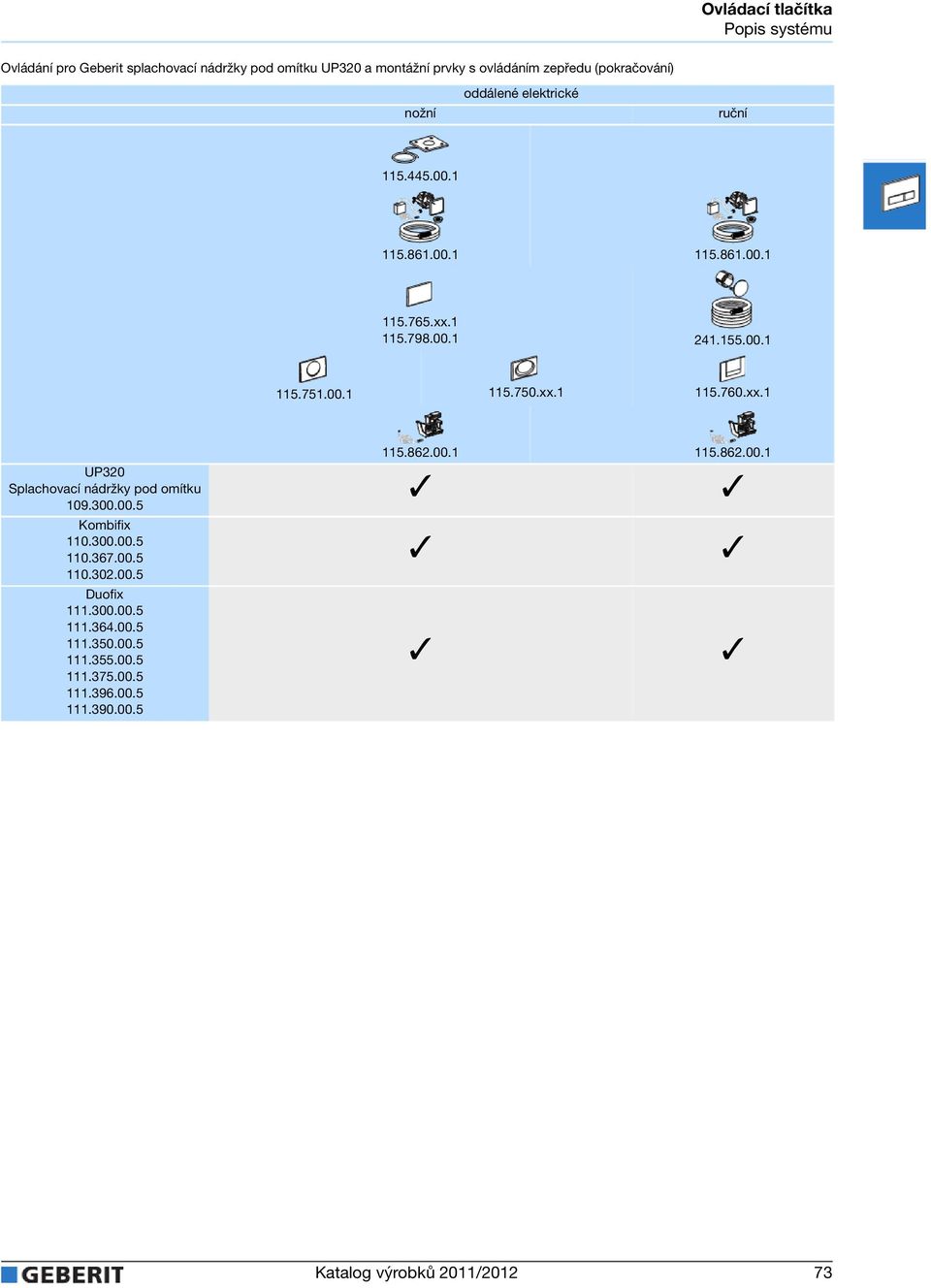

3 0008 NA4V1_V NA4V1_V Ovládací tlačítka Popis systému Ovládání pro splachovací nádržky pod omítku UP320 a montážní prvky s ovládáním zepředu (pokračování) nožní oddálené elektrické ruční xx xx.1 UP320 Splachovací nádržky pod omítku Kombifix Duofix Katalog výrobků 2011/

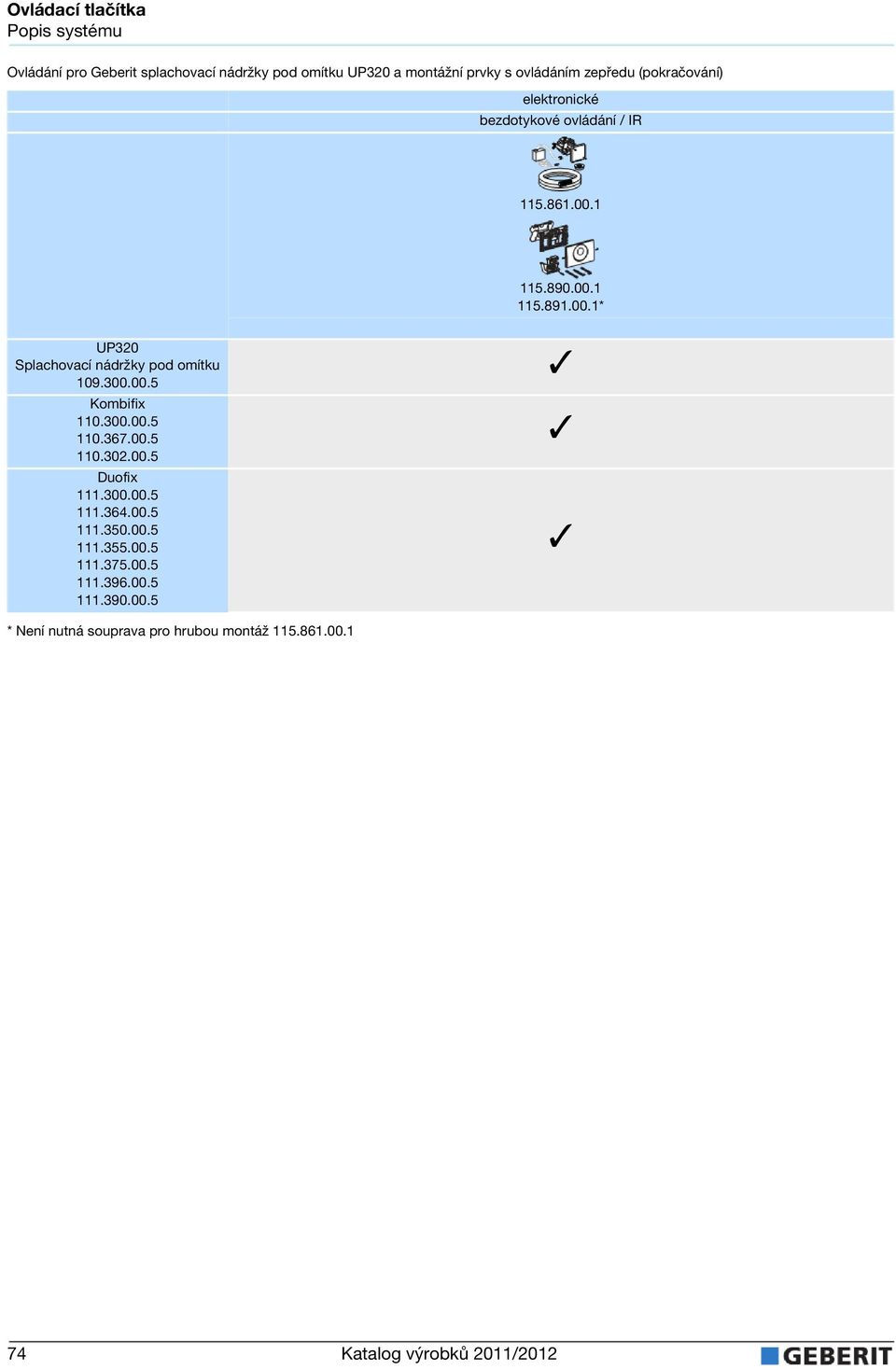

4 0008 NA4V1_V Ovládací tlačítka Popis systému Ovládání pro splachovací nádržky pod omítku UP320 a montážní prvky s ovládáním zepředu (pokračování) elektronické bezdotykové ovládání / IR * UP320 Splachovací nádržky pod omítku Kombifix Duofix * Není nutná souprava pro hrubou montáž Katalog výrobků 2011/2012

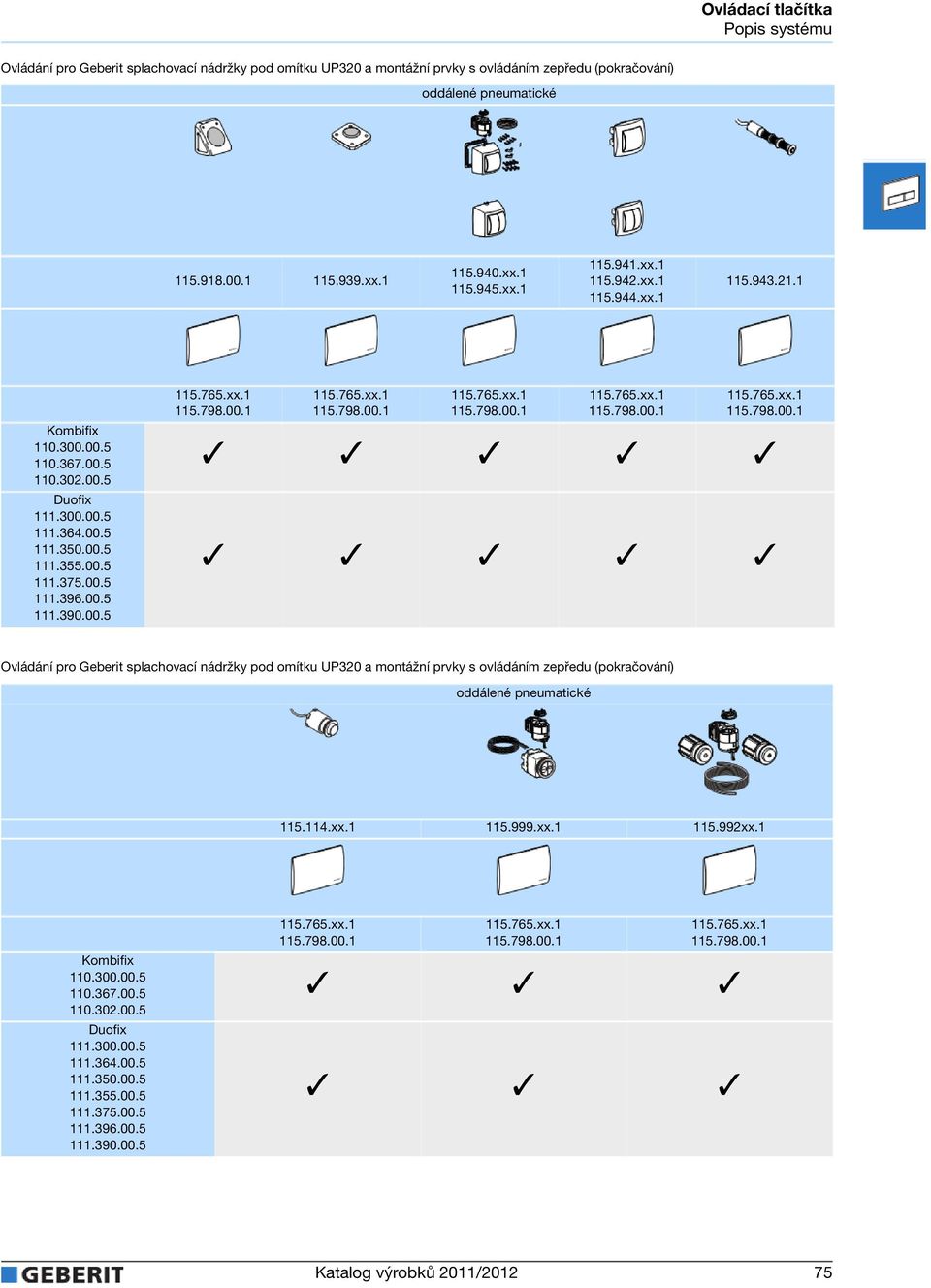

5 Popis systému Ovládání pro splachovací nádržky pod omítku UP320 a montážní prvky s ovládáním zepředu (pokračování) oddálené pneumatické xx xx xx xx xx xx Kombifix Duofix Ovládání pro splachovací nádržky pod omítku UP320 a montážní prvky s ovládáním zepředu (pokračování) oddálené pneumatické xx xx xx.1 Kombifix Duofix Katalog výrobků 2011/

6 Popis systému Ovládání pro splachovací nádržky pod omítku UP200 a montážní prvky s ovládáním shora / zepředu 2 množství splachování Kombifix Duofix xx xx xx.1 Ovládání pro splachovací nádržky pod omítku UP200 a montážní prvky s ovládáním shora / zepředu (pokračování) oddálené pneumatické xx xx xx xx xx xx Kombifix Duofix xx xx xx xx xx.1 76 Katalog výrobků 2011/2012

7 Ovládací tlačítka pro UP300 a UP320 Ovládací tlaèítka pro UP300 a UP320 Ovládací tlačítka pro UP300 a UP320 Ovládací tlačítko Rumba Ovládací tlačítko Tango Pro splachování Start/Stop - Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Pro splachovací nádržky UPpowerflush - Není vhodné pro Delta a Kappa splachovací nádržky pod - Funkční díl Stop - Tyčky tlačítka Bahama béžová Alpská bílá Pochromovaná lesklá Pochromovaná matná Manhattan CG.1 Edelweiss DK.1 Mosazná (barva) DT.1 Černá RAL DW.1 Pergamon EP.1 Ägäis FB.1 Star White FR.1 Satinox GM.1 Pochromovaná lesklá / pochromovaná lesklá - struktura KB.1 -Pro splachování Start/Stop - Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Pro splachovací nádržky UPpowerflush - Není vhodné pro Delta a Kappa splachovací nádržky pod Vlastnosti - Přišroubovatelné tlakový zinkový odlitek - Funkční díl Stop - Tyčky tlačítka Alpská bílá Pochromovaná lesklá Pozlacená Pochromovaná matná Mosazná (barva) Pergamon Satinox Palladium matná Pochromovaná lesklá / pochromovaná matná DT EP GM HC KA.1 Katalog výrobků 2011/

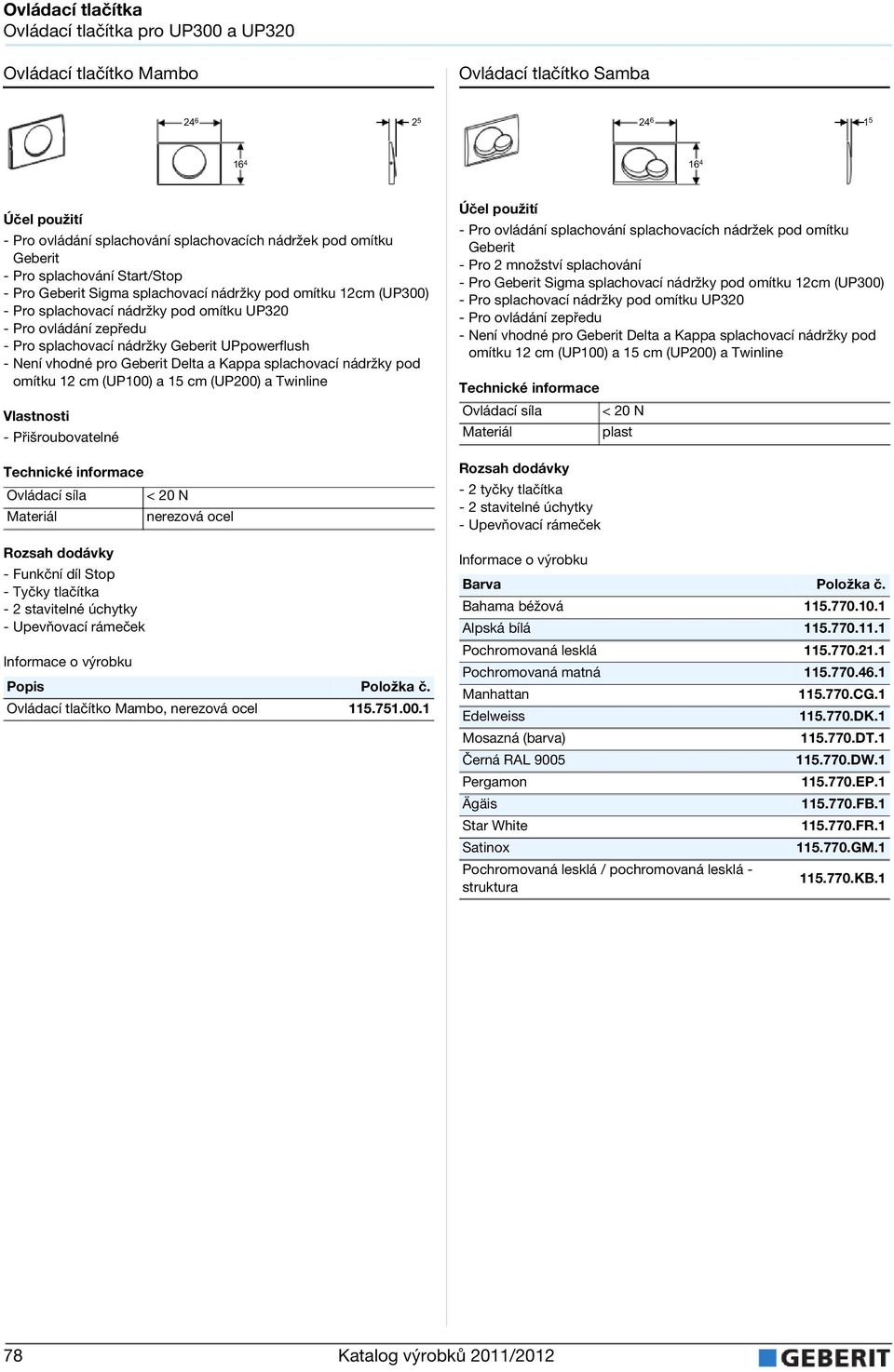

8 Ovládací tlačítka pro UP300 a UP320 Ovládací tlačítko Mambo Ovládací tlačítko Samba Pro splachování Start/Stop - Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Pro splachovací nádržky UPpowerflush - Není vhodné pro Delta a Kappa splachovací nádržky pod Vlastnosti -Přišroubovatelné - Funkční díl Stop - Tyčky tlačítka nerezová ocel Ovládací tlačítko Mambo, nerezová ocel Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Není vhodné pro Delta a Kappa splachovací nádržky pod Bahama béžová Alpská bílá Pochromovaná lesklá Pochromovaná matná Manhattan CG.1 Edelweiss DK.1 Mosazná (barva) DT.1 Černá RAL DW.1 Pergamon EP.1 Ägäis FB.1 Star White FR.1 Satinox GM.1 Pochromovaná lesklá / pochromovaná lesklá - struktura KB.1 78 Katalog výrobků 2011/2012

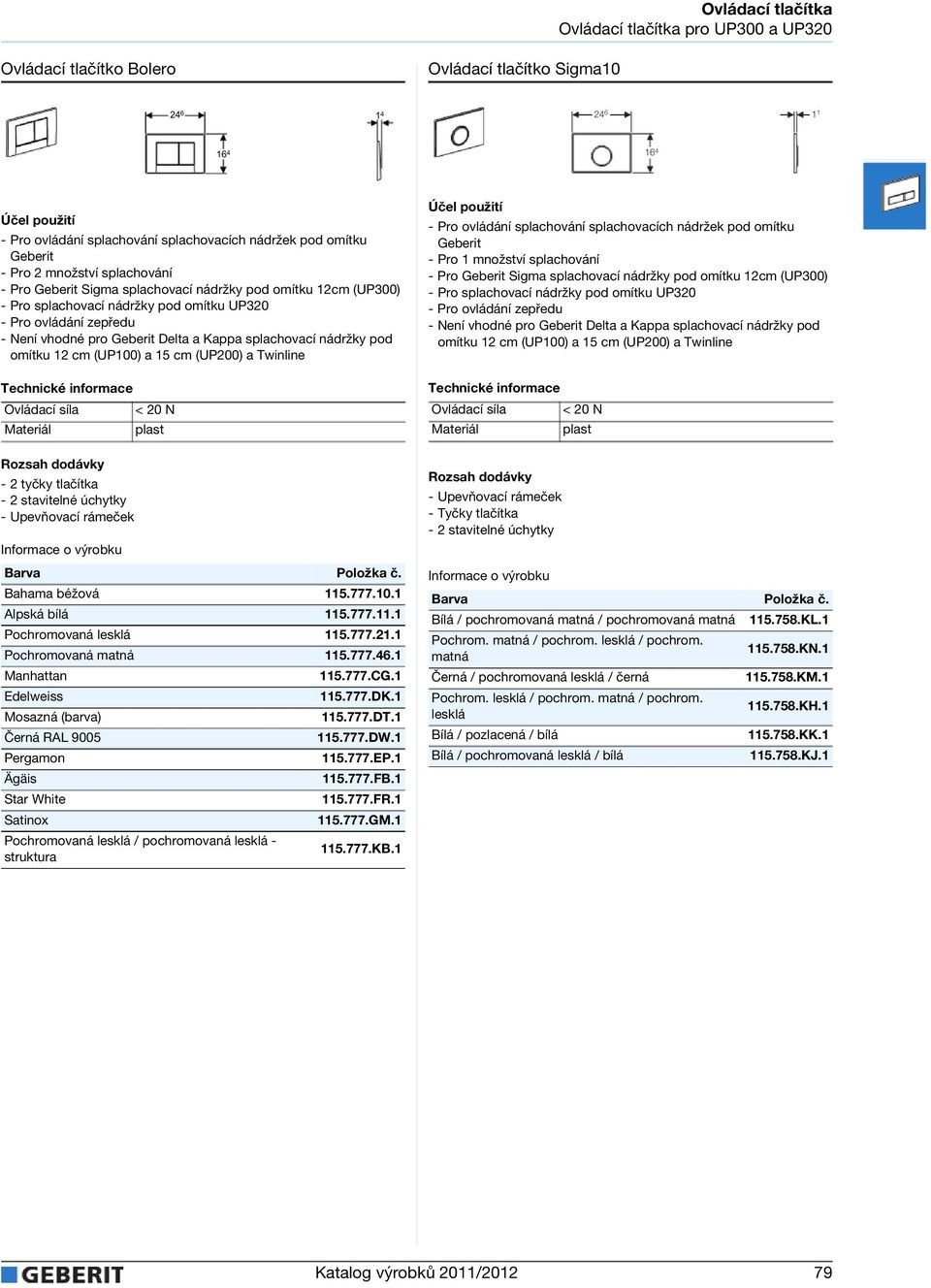

9 Ovládací tlačítka pro UP300 a UP320 Ovládací tlačítko Bolero Ovládací tlačítko Sigma Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Není vhodné pro Delta a Kappa splachovací nádržky pod Bahama béžová Alpská bílá Pochromovaná lesklá Pochromovaná matná Manhattan CG.1 Edelweiss DK.1 Mosazná (barva) DT.1 Černá RAL DW.1 Pergamon EP.1 Ägäis FB.1 Star White FR.1 Satinox GM.1 Pochromovaná lesklá / pochromovaná lesklá - struktura KB.1 - Pro 1 množství splachování - Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Není vhodné pro Delta a Kappa splachovací nádržky pod - Tyčky tlačítka Bílá / pochromovaná matná / pochromovaná matná KL.1 Pochrom. matná / pochrom. lesklá / pochrom. matná KN.1 Černá / pochromovaná lesklá / černá KM.1 Pochrom. lesklá / pochrom. matná / pochrom. lesklá KH.1 Bílá / pozlacená / bílá KK.1 Bílá / pochromovaná lesklá / bílá KJ.1 Katalog výrobků 2011/

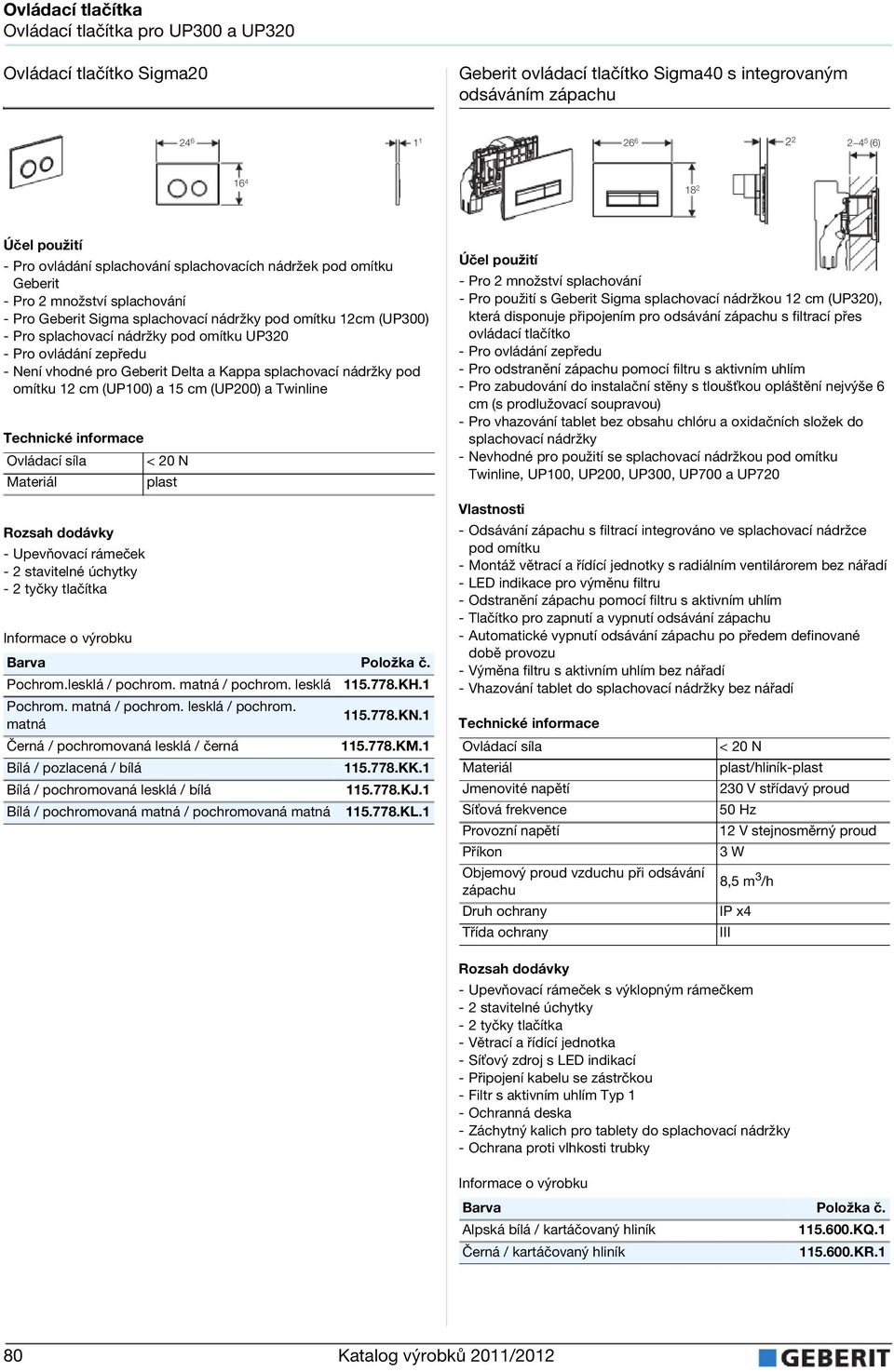

10 Ovládací tlačítka pro UP300 a UP320 Ovládací tlačítko Sigma20 ovládací tlačítko Sigma40 s integrovaným odsáváním zápachu (6) Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Není vhodné pro Delta a Kappa splachovací nádržky pod Pochrom.lesklá / pochrom. matná / pochrom. lesklá KH.1 Pochrom. matná / pochrom. lesklá / pochrom. matná KN.1 Černá / pochromovaná lesklá / černá KM.1 Bílá / pozlacená / bílá KK.1 Bílá / pochromovaná lesklá / bílá KJ.1 Bílá / pochromovaná matná / pochromovaná matná KL.1 - Pro použití s Sigma splachovací nádržkou 12 cm (UP320), která disponuje připojením pro odsávání zápachu s filtrací přes ovládací tlačítko - Pro odstranění zápachu pomocí filtru s aktivním uhlím - Pro zabudování do instalační stěny s tlouš kou opláštění nejvýše 6 cm (s prodlužovací soupravou) - Pro vhazování tablet bez obsahu chlóru a oxidačních složek do splachovací nádržky - Nevhodné pro použití se splachovací nádržkou pod omítku Twinline, UP100, UP200, UP300, UP700 a UP720 Vlastnosti - Odsávání zápachu s filtrací integrováno ve splachovací nádržce pod omítku - Montáž větrací a řídící jednotky s radiálním ventilárorem bez nářadí - LED indikace pro výměnu filtru - Odstranění zápachu pomocí filtru s aktivním uhlím - Tlačítko pro zapnutí a vypnutí odsávání zápachu - Automatické vypnutí odsávání zápachu po předem definované době provozu - Výměna filtru s aktivním uhlím bez nářadí - Vhazování tablet do splachovací nádržky bez nářadí Jmenovité napětí Sí ová frekvence Provozní napětí Příkon Objemový proud vzduchu při odsávání zápachu Druh ochrany Třída ochrany /hliník- 230 V střídavý proud 50 Hz 12 V stejnosměrný proud 3 W 8,5 m 3 /h IP x4 III s výklopným rámečkem - Větrací a řídící jednotka - Sí ový zdroj s LED indikací - Připojení kabelu se zástrčkou - Filtr s aktivním uhlím Typ 1 - Ochranná deska - Záchytný kalich pro tablety do splachovací nádržky - Ochrana proti vlhkosti trubky Alpská bílá / kartáčovaný hliník KQ.1 Černá / kartáčovaný hliník KR.1 80 Katalog výrobků 2011/2012

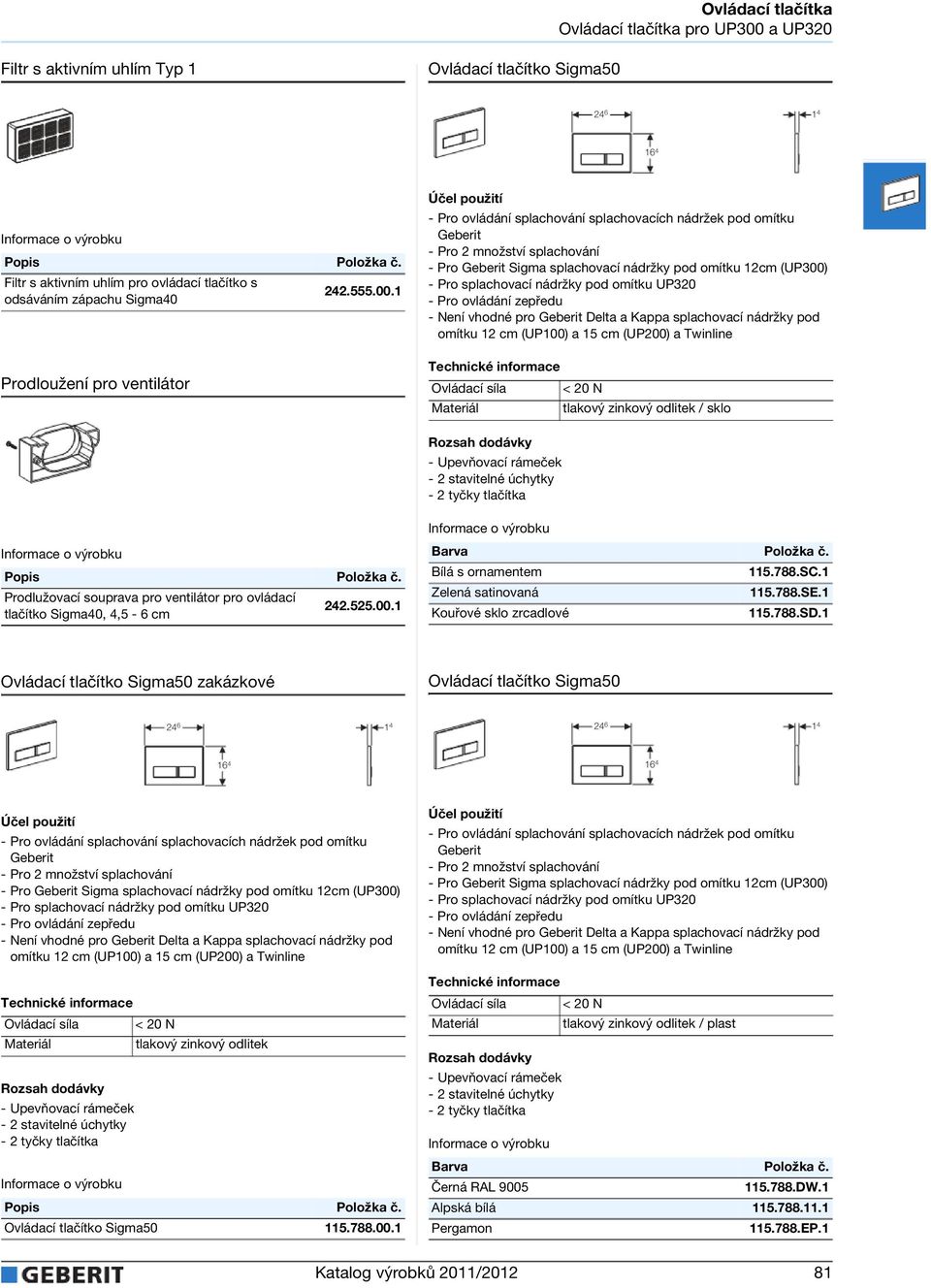

11 Ovládací tlačítka pro UP300 a UP320 Filtr s aktivním uhlím Typ 1 Ovládací tlačítko Sigma Filtr s aktivním uhlím pro ovládací tlačítko s odsáváním zápachu Sigma Prodloužení pro ventilátor - Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Není vhodné pro Delta a Kappa splachovací nádržky pod tlakový zinkový odlitek / sklo Prodlužovací souprava pro ventilátor pro ovládací tlačítko Sigma40, 4,5-6 cm Bílá s ornamentem SC.1 Zelená satinovaná SE.1 Kouřové sklo zrcadlové SD.1 Ovládací tlačítko Sigma50 zakázkové Ovládací tlačítko Sigma Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Není vhodné pro Delta a Kappa splachovací nádržky pod tlakový zinkový odlitek Ovládací tlačítko Sigma Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Není vhodné pro Delta a Kappa splachovací nádržky pod tlakový zinkový odlitek / Černá RAL DW.1 Alpská bílá Pergamon EP.1 Katalog výrobků 2011/

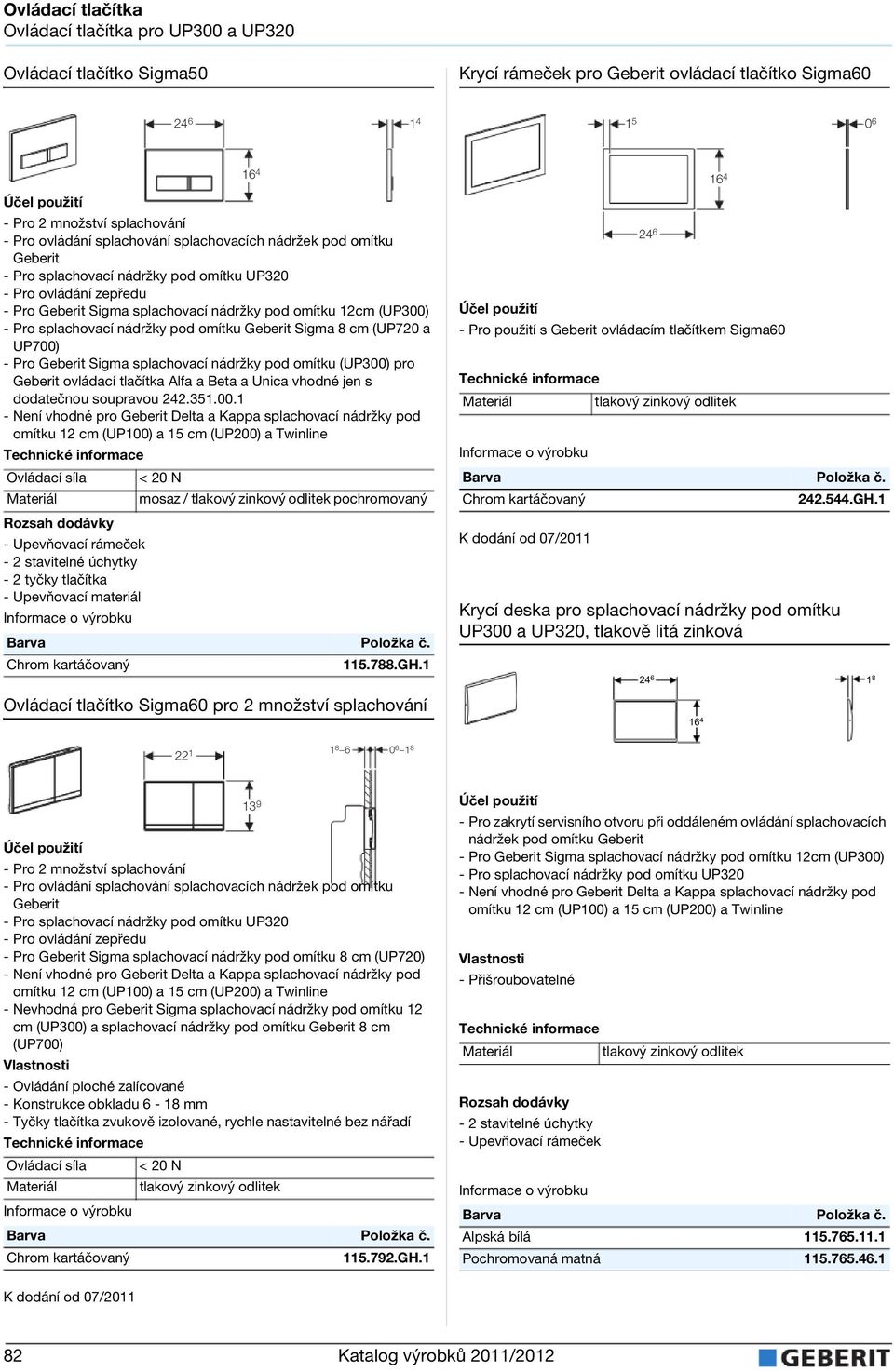

12 Ovládací tlačítka pro UP300 a UP320 Ovládací tlačítko Sigma50 Krycí rámeček pro ovládací tlačítko Sigma Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Pro splachovací nádržky pod omítku Sigma 8 cm (UP720 a UP700) - Pro Sigma splachovací nádržky pod omítku (UP300) pro ovládací tlačítka Alfa a Beta a Unica vhodné jen s dodatečnou soupravou Není vhodné pro Delta a Kappa splachovací nádržky pod Chrom kartáčovaný GH.1 Ovládací tlačítko Sigma60 pro 2 množství splachování mosaz / tlakový zinkový odlitek pochromovaný - Pro použití s ovládacím tlačítkem Sigma60 K dodání od 07/2011 tlakový zinkový odlitek Chrom kartáčovaný 24 6 Krycí deska pro splachovací nádržky pod omítku UP300 a UP320, tlakově litá zinková GH Pro Sigma splachovací nádržky pod omítku 8 cm (UP720) - Není vhodné pro Delta a Kappa splachovací nádržky pod - Nevhodná pro Sigma splachovací nádržky pod omítku 12 cm (UP300) a splachovací nádržky pod omítku 8 cm (UP700) Vlastnosti - Ovládání ploché zalícované - Konstrukce obkladu 6-18 mm - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez nářadí tlakový zinkový odlitek Chrom kartáčovaný GH.1 - Pro zakrytí servisního otvoru při oddáleném ovládání splachovacích nádržek pod omítku - Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Není vhodné pro Delta a Kappa splachovací nádržky pod Vlastnosti -Přišroubovatelné tlakový zinkový odlitek Alpská bílá Pochromovaná matná K dodání od 07/ Katalog výrobků 2011/2012

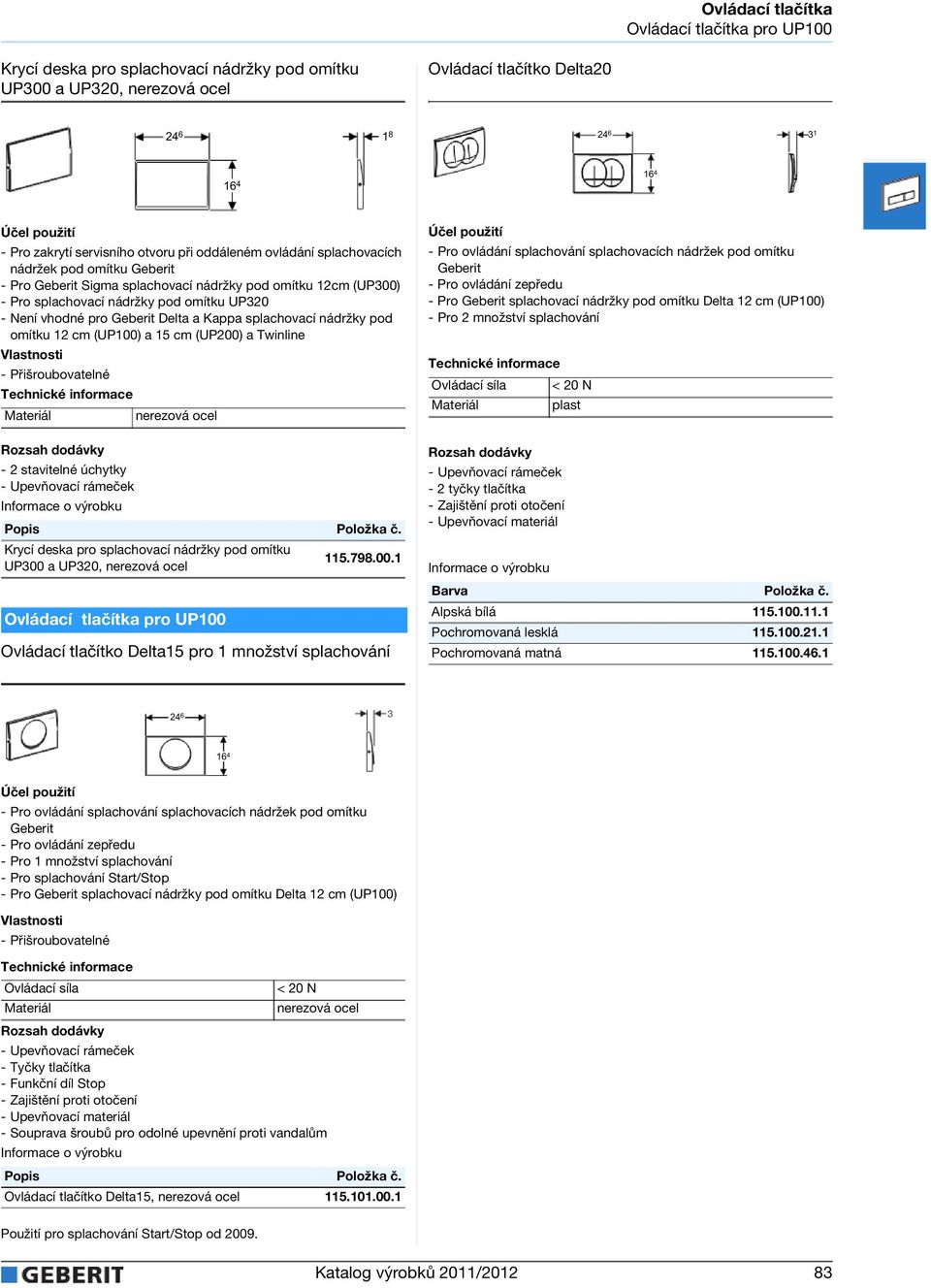

13 Ovládací tlačítka pro UP100 Krycí deska pro splachovací nádržky pod omítku UP300 a UP320, nerezová ocel Ovládací tlačítko Delta Pro zakrytí servisního otvoru při oddáleném ovládání splachovacích nádržek pod omítku - Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Není vhodné pro Delta a Kappa splachovací nádržky pod Vlastnosti - Přišroubovatelné Ovládací tlaèítka pro UP100 nerezová ocel Krycí deska pro splachovací nádržky pod omítku UP300 a UP320, nerezová ocel Ovládací tlačítka pro UP100 Ovládací tlačítko Delta15 pro 1 množství splachování - Pro splachovací nádržky pod omítku Delta 12 cm (UP100) - Zajištění proti otočení Alpská bílá Pochromovaná lesklá Pochromovaná matná Pro 1 množství splachování - Pro splachování Start/Stop - Pro splachovací nádržky pod omítku Delta 12 cm (UP100) Vlastnosti - Přišroubovatelné - Tyčky tlačítka - Funkční díl Stop - Zajištění proti otočení - Souprava šroubů pro odolné upevnění proti vandalům Ovládací tlačítko Delta15, nerezová ocel Použití pro splachování Start/Stop od nerezová ocel Katalog výrobků 2011/

14 Ovládací tlačítka pro UP200 Ovládací tlačítko Delta21 pro 2 množství splachování Ovládací tlaèítka pro UP200 Ovládací tlačítka pro UP Ovládací tlačítko Kappa Pro splachovací nádržky pod omítku Delta 12 cm (UP100) - Zajištění proti otočení Alpská bílá Pochromovaná lesklá Pochromovaná matná Ovládací tlačítko Delta50 pro 2 množství splachování - Pro splachovací nádržky pod omítku Delta 12 cm (UP100) Pro splachovací nádržky pod omítku UP200 - Pro ovládání shora / zepředu Bahama béžová Alpská bílá Pochromovaná lesklá Pochromovaná matná Manhattan CG.1 Edelweiss DK.1 Mosazná (barva) DT.1 Černá RAL DW.1 Pergamon EP.1 Ägäis FB.1 Star White FR.1 Satinox GM.1 Pochromovaná lesklá / pochromovaná lesklá - struktura KB Zajištění proti otočení Alpská bílá Pochromovaná lesklá Pochromovaná matná Katalog výrobků 2011/2012

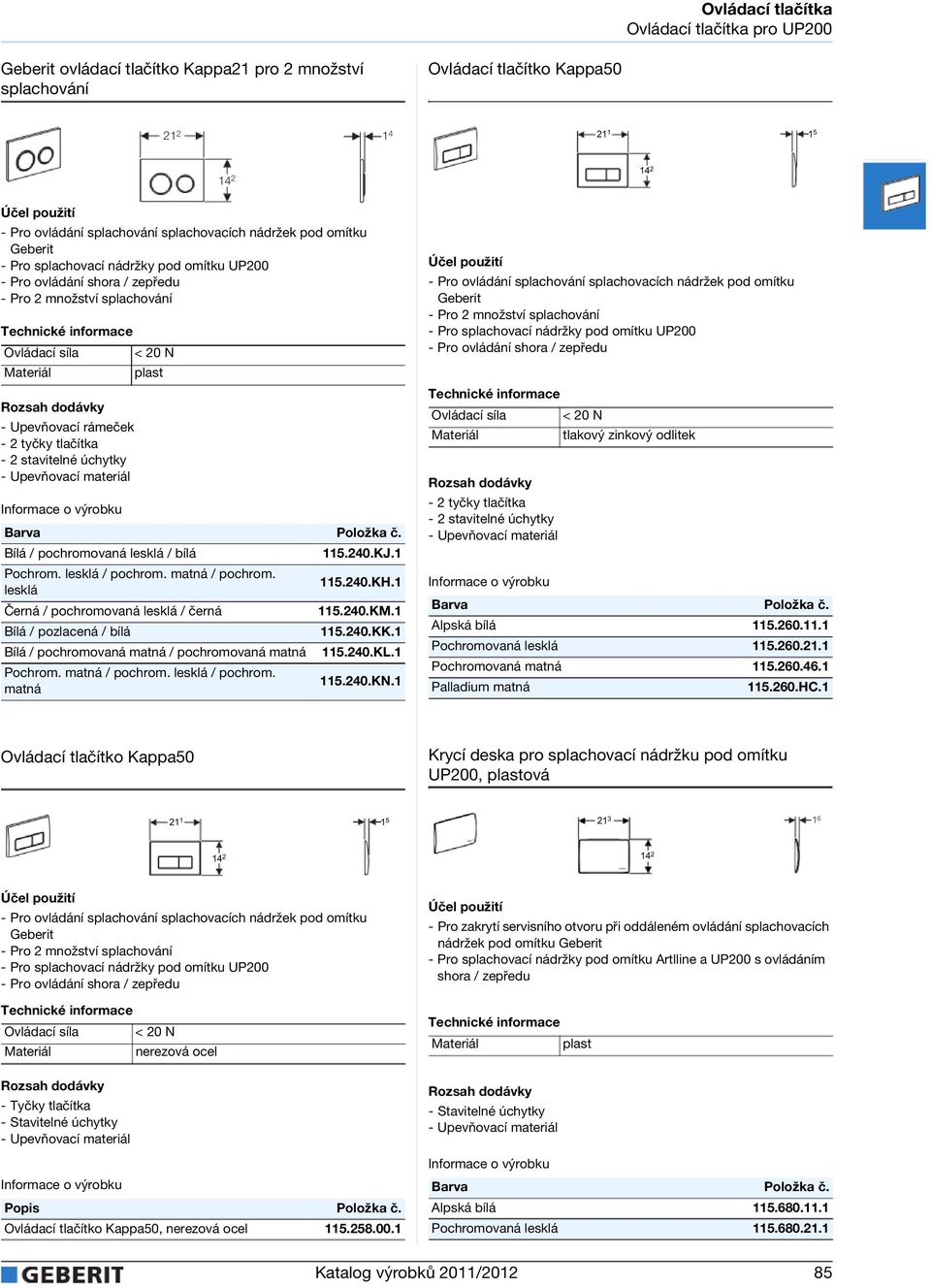

15 Ovládací tlačítka pro UP200 ovládací tlačítko Kappa21 pro 2 množství splachování Ovládací tlačítko Kappa Pro splachovací nádržky pod omítku UP200 - Pro ovládání shora / zepředu Bílá / pochromovaná lesklá / bílá KJ.1 Pochrom. lesklá / pochrom. matná / pochrom. lesklá KH.1 Černá / pochromovaná lesklá / černá KM.1 Bílá / pozlacená / bílá KK.1 Bílá / pochromovaná matná / pochromovaná matná KL.1 Pochrom. matná / pochrom. lesklá / pochrom. matná KN Pro splachovací nádržky pod omítku UP200 - Pro ovládání shora / zepředu tlakový zinkový odlitek Alpská bílá Pochromovaná lesklá Pochromovaná matná Palladium matná HC.1 Ovládací tlačítko Kappa50 Krycí deska pro splachovací nádržku pod omítku UP200, ová Pro splachovací nádržky pod omítku UP200 - Pro ovládání shora / zepředu - Tyčky tlačítka - Stavitelné úchytky nerezová ocel Ovládací tlačítko Kappa50, nerezová ocel Pro zakrytí servisního otvoru při oddáleném ovládání splachovacích nádržek pod omítku - Pro splachovací nádržky pod omítku Artlline a UP200 s ovládáním shora / zepředu - Stavitelné úchytky Alpská bílá Pochromovaná lesklá Katalog výrobků 2011/

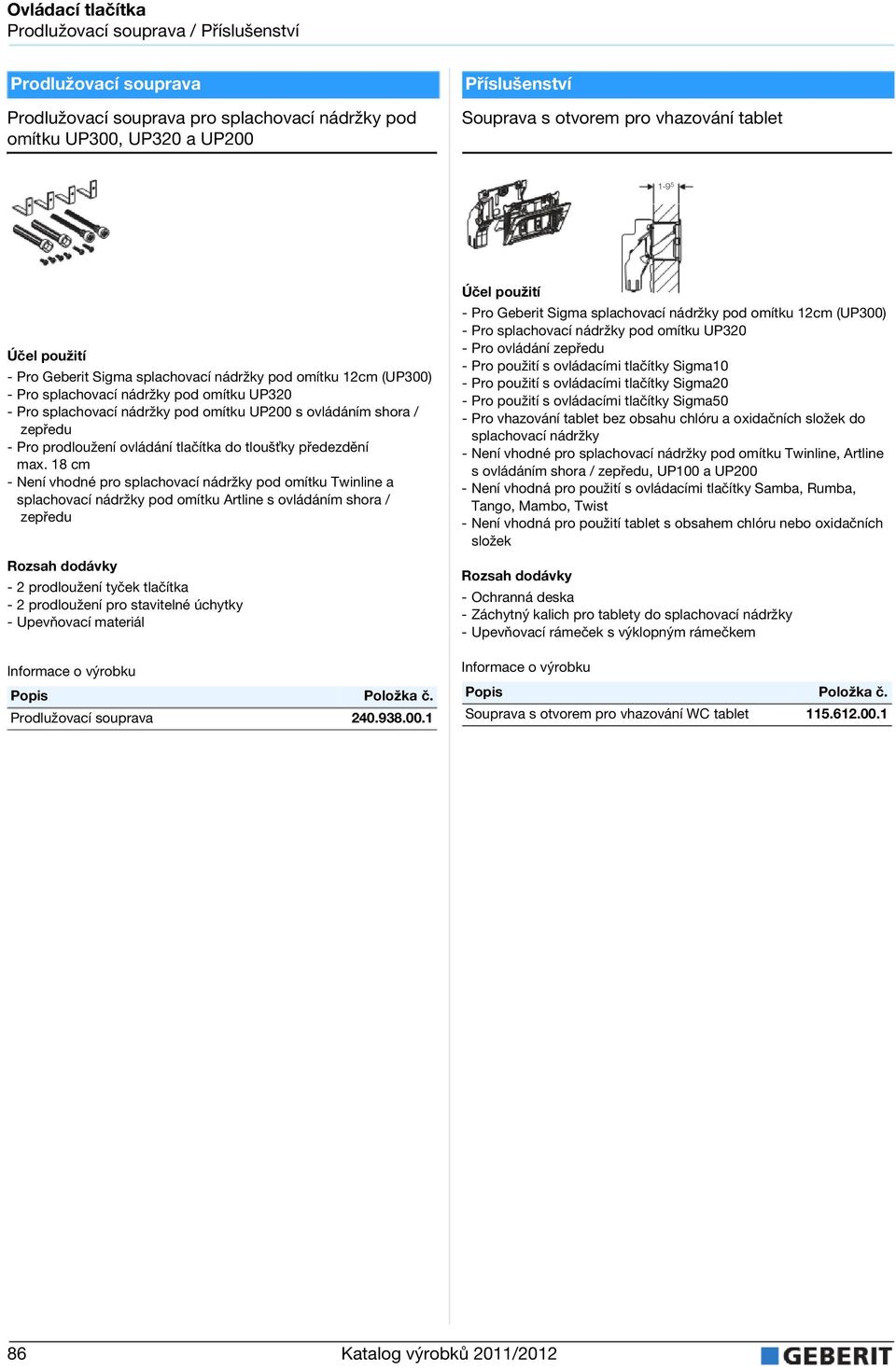

16 Prodlužovací souprava / Příslušenství Prodlu¾ovací souprava / Pøíslu¹enství Prodlužovací souprava Prodlužovací souprava pro splachovací nádržky pod omítku UP300, UP320 a UP200 Příslušenství Souprava s otvorem pro vhazování tablet Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Pro splachovací nádržky pod omítku UP200 s ovládáním shora / zepředu - Pro prodloužení ovládání tlačítka do tlouš ky předezdění max. 18 cm - Není vhodné pro splachovací nádržky pod omítku Twinline a splachovací nádržky pod omítku Artline s ovládáním shora / zepředu - 2 prodloužení tyček tlačítka - 2 prodloužení pro stavitelné úchytky Prodlužovací souprava Pro Sigma splachovací nádržky pod omítku 12cm (UP300) - Pro použití s ovládacími tlačítky Sigma10 - Pro použití s ovládacími tlačítky Sigma20 - Pro použití s ovládacími tlačítky Sigma50 - Pro vhazování tablet bez obsahu chlóru a oxidačních složek do splachovací nádržky - Není vhodné pro splachovací nádržky pod omítku Twinline, Artline s ovládáním shora / zepředu, UP100 a UP200 - Není vhodná pro použití s ovládacími tlačítky Samba, Rumba, Tango, Mambo, Twist - Není vhodná pro použití tablet s obsahem chlóru nebo oxidačních složek - Ochranná deska - Záchytný kalich pro tablety do splachovací nádržky s výklopným rámečkem Souprava s otvorem pro vhazování WC tablet Katalog výrobků 2011/2012
