Popis systému Montážní prvky pro závěsné WC Montážní prvky pro umyvadla Montážní prvek Duofix pro výlevku...

Transkript

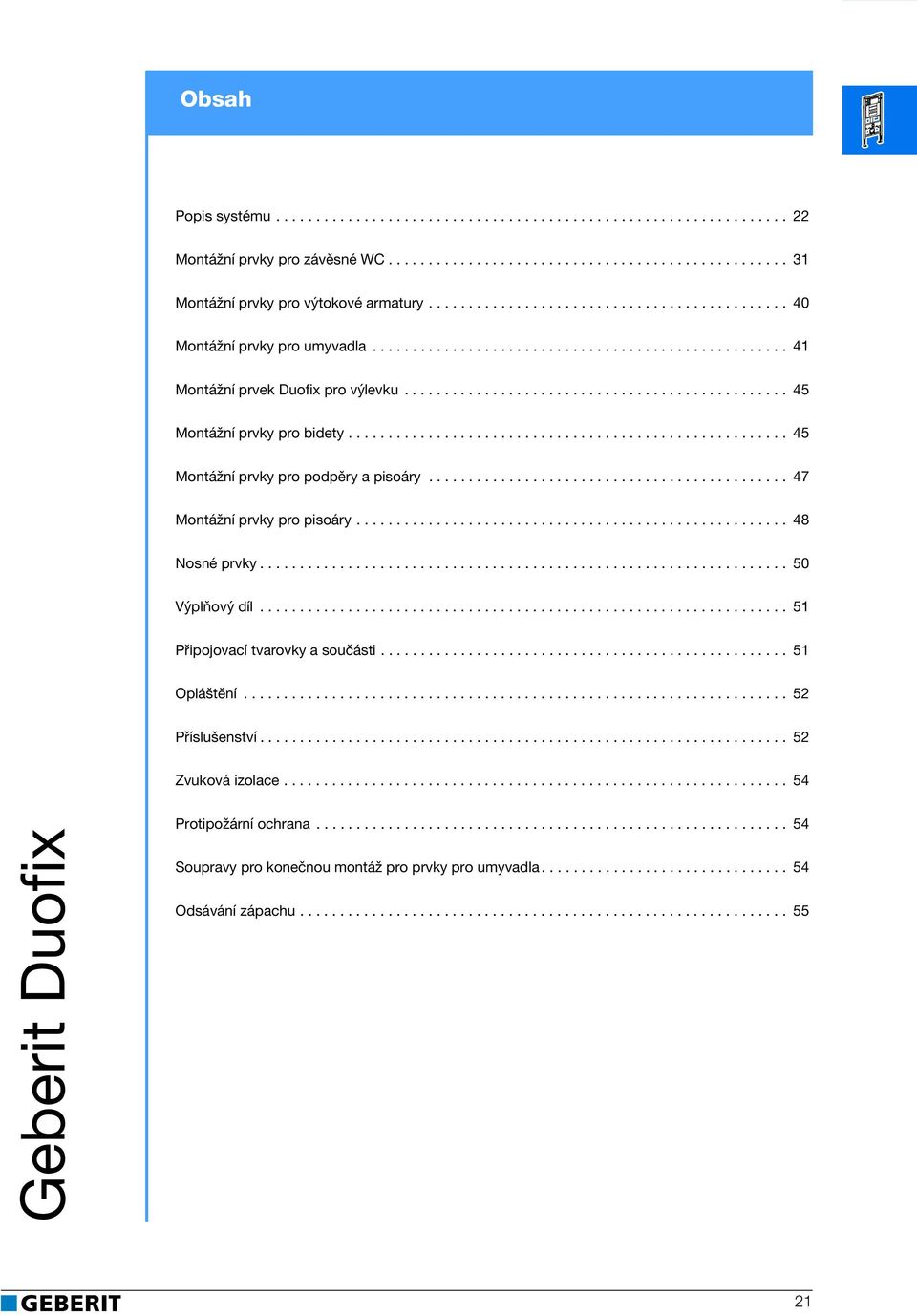

1 Obsah Popis systému Montážní prvky pro závěsné WC Montážní prvky pro výtokové armatury Montážní prvky pro umyvadla Montážní prvek Duofix pro výlevku Montážní prvky pro bidety Montážní prvky pro podpěry a pisoáry Montážní prvky pro pisoáry Nosné prvky Výplňový díl Připojovací tvarovky a součásti Opláštění Příslušenství Zvuková izolace Protipožární ochrana Soupravy pro konečnou montáž pro prvky pro umyvadla Odsávání zápachu Katalog výrobkù 28/29 21

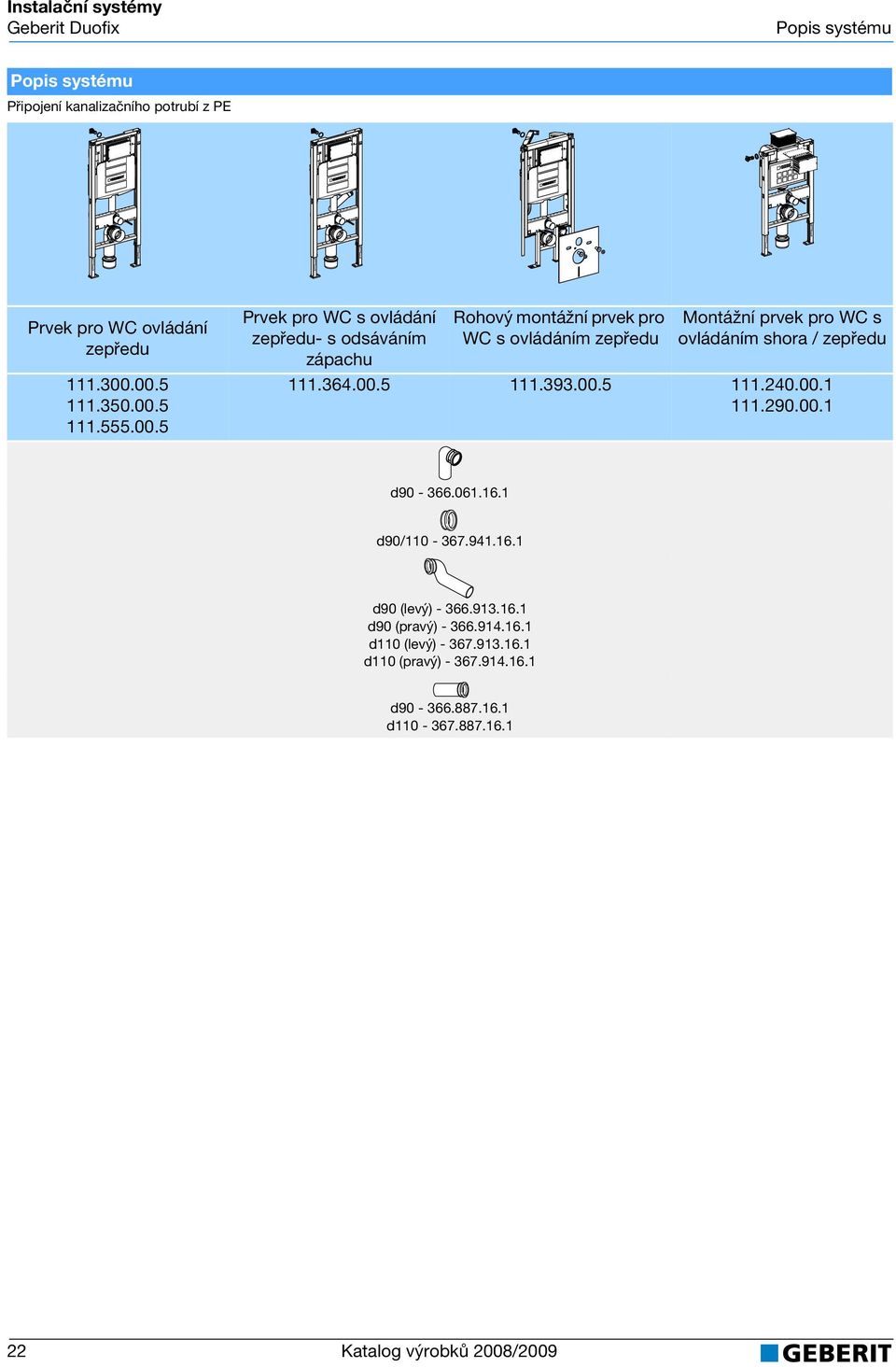

2 Popis systému Geberit Popis systému Duofix Popis systému Připojení kanalizačního potrubí z PE Prvek pro WC ovládání zepředu Prvek pro WC s ovládání zepředu- s odsáváním zápachu Rohový montážní prvek pro WC s ovládáním zepředu Montážní prvek pro WC s ovládáním shora / zepředu d d9/ d9 (levý) d9 (pravý) d11 (levý) d11 (pravý) d d Katalog výrobků 28/29

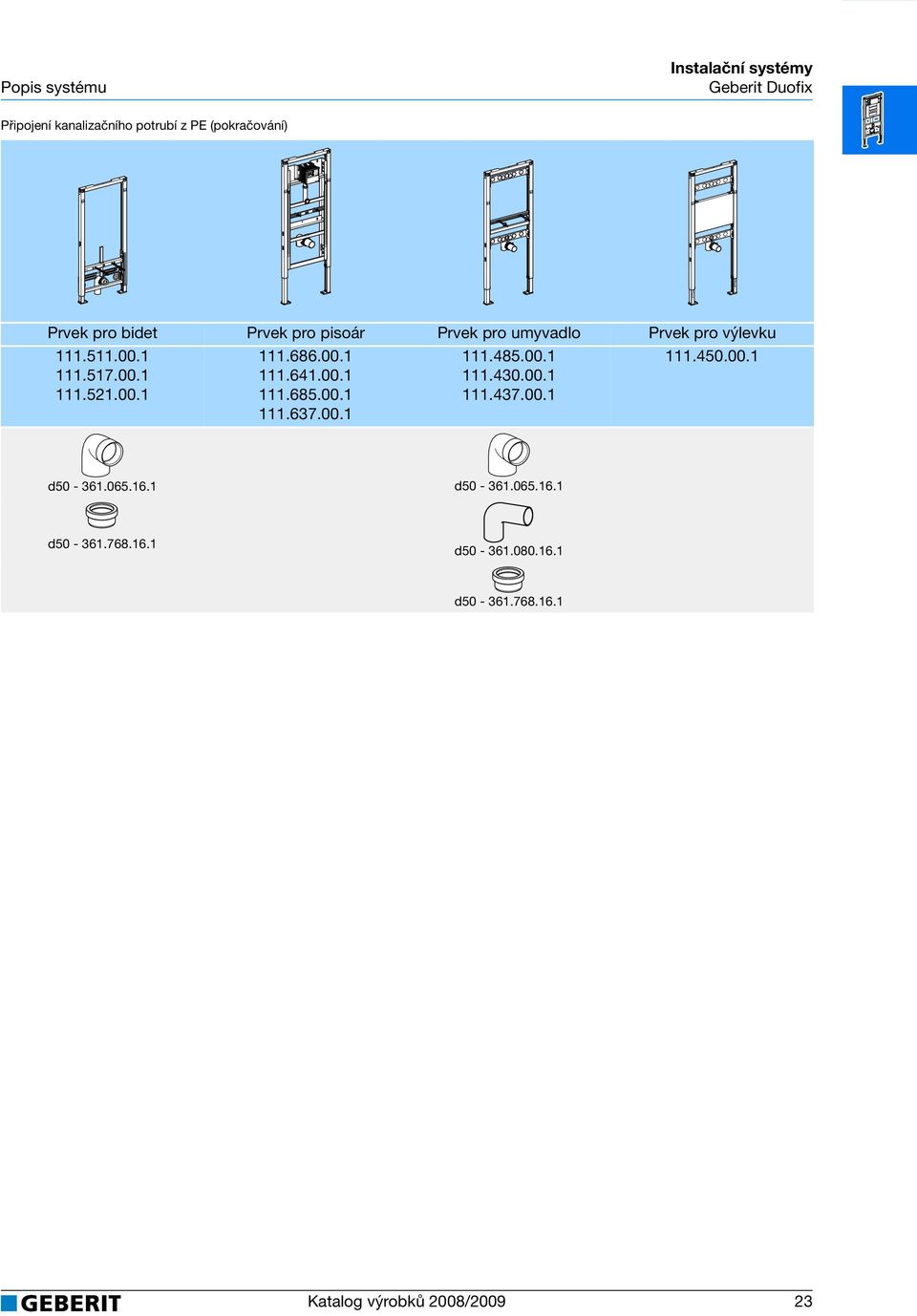

3 int O Fliesenleger O Tiler O Carreleur O Piastrellista O Tegelzetter O Alicatador O Plytkarz Popis systému Připojení kanalizačního potrubí z PE (pokračování) Prvek pro bidet Prvek pro pisoár Prvek pro umyvadlo Prvek pro výlevku d d d d d Katalog výrobků 28/29 23

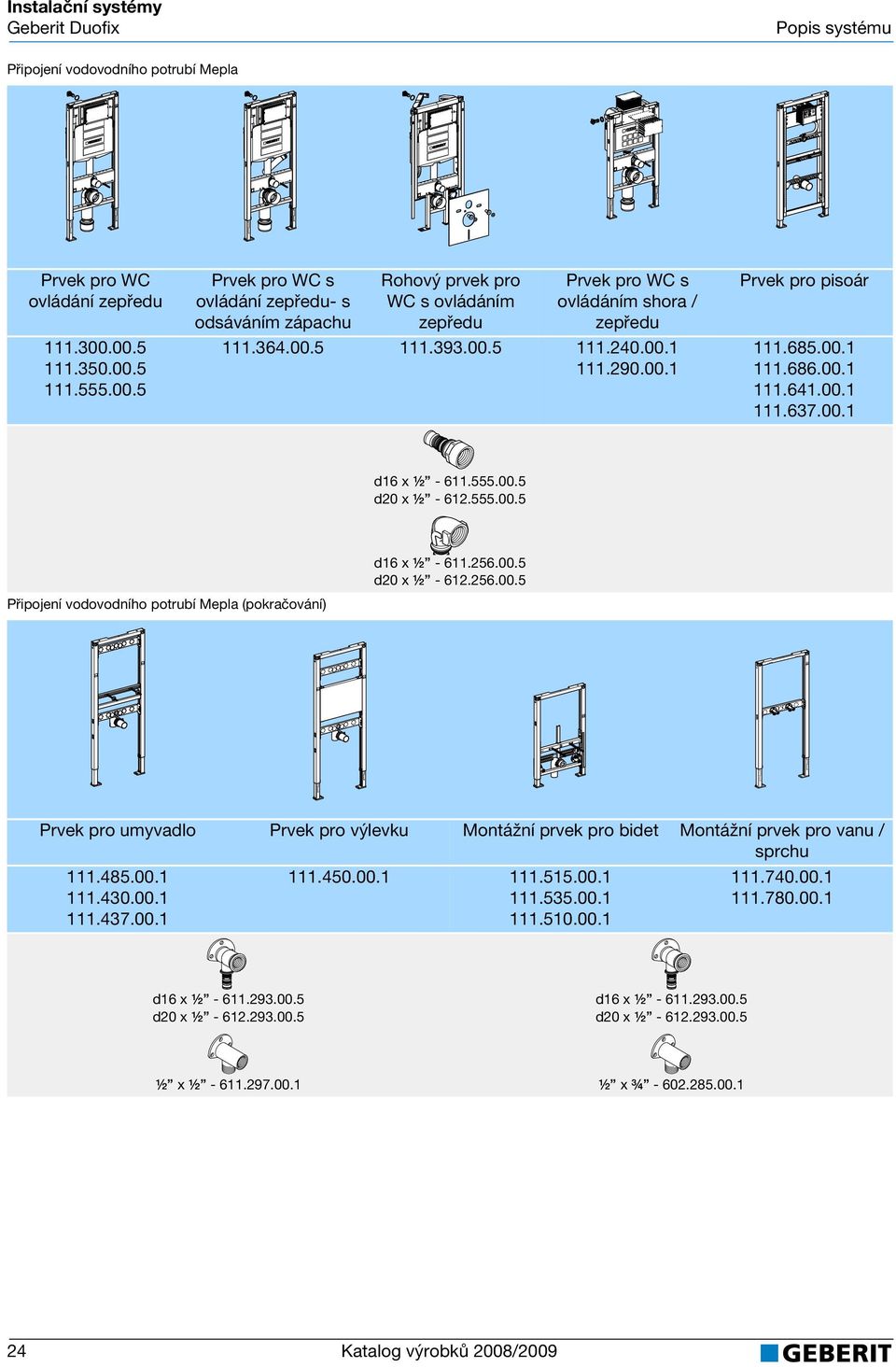

4 Popis systému Připojení vodovodního potrubí Mepla Prvek pro WC ovládání zepředu Prvek pro WC s ovládání zepředu- s odsáváním zápachu Rohový prvek pro WC s ovládáním zepředu Prvek pro WC s ovládáním shora / zepředu Prvek pro pisoár d16 x ½ d2 x ½ d16 x ½ d2 x ½ Připojení vodovodního potrubí Mepla (pokračování) 24 Prvek pro umyvadlo Prvek pro výlevku Montážní prvek pro bidet Montážní prvek pro vanu / sprchu d16 x ½ d2 x ½ d16 x ½ d2 x ½ ½ x ½ ½ x ¾ Katalog výrobků 28/29

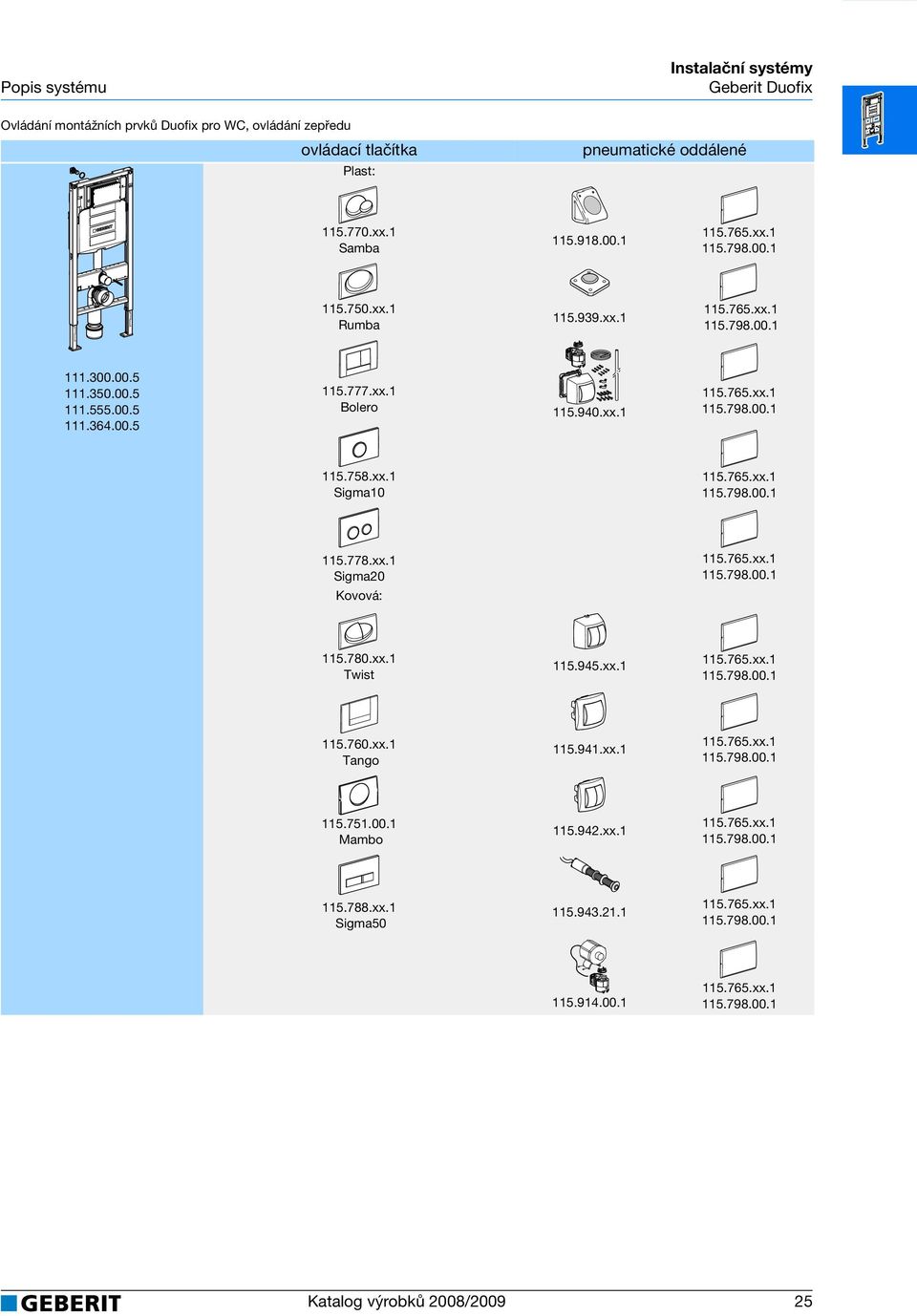

5 Popis systému Ovládání montážních prvků Duofix pro WC, ovládání zepředu ovládací tlačítka Plast: pneumatické oddálené xx.1 Samba xx xx.1 Rumba xx xx xx.1 Bolero xx xx xx.1 Sigma xx xx.1 Sigma2 Kovová: xx xx.1 Twist xx xx xx.1 Tango xx xx Mambo xx xx xx.1 Sigma xx xx Katalog výrobků 28/29 25

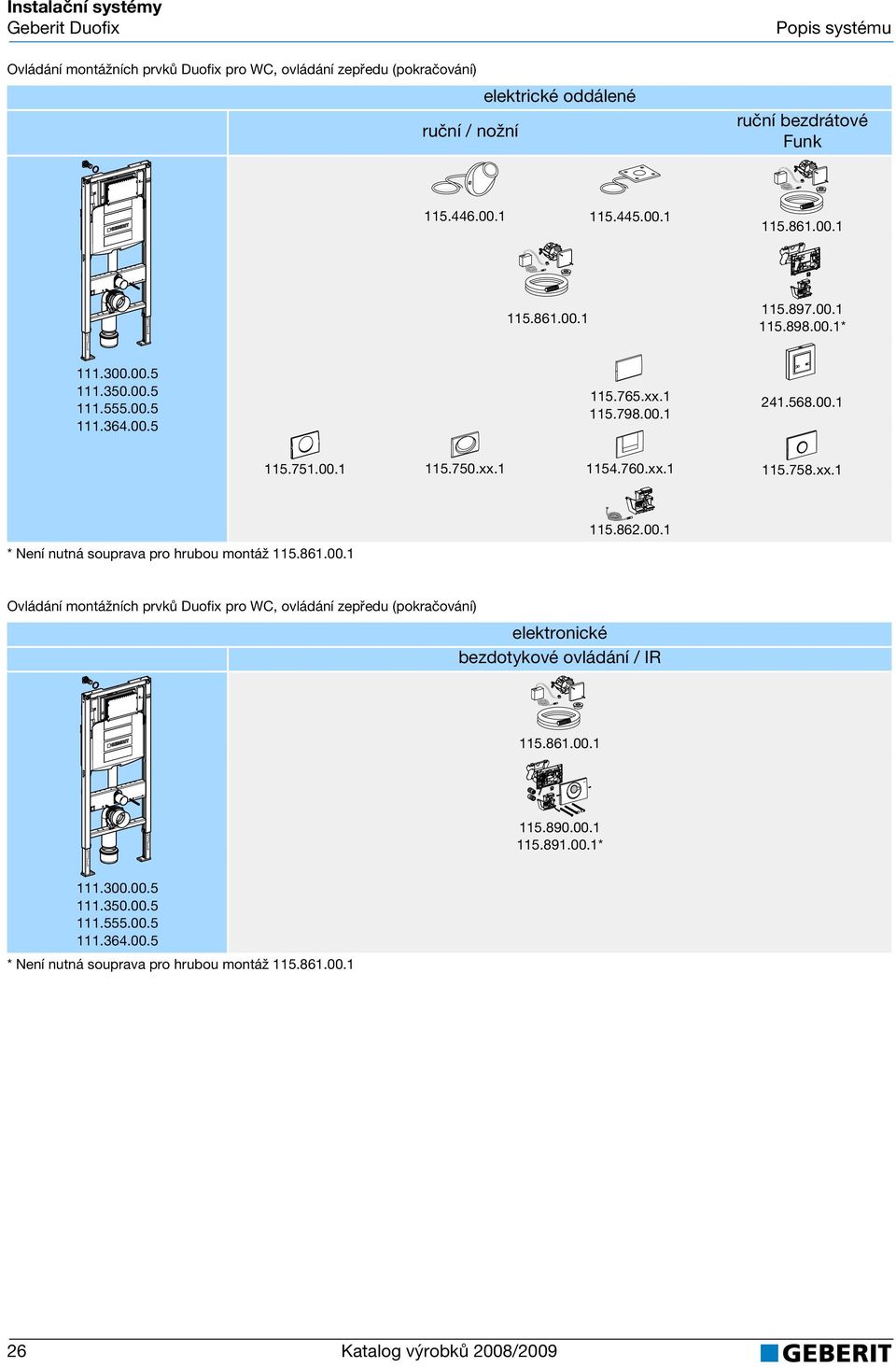

6 8 NA4V1_V NA4V1_V NA4V1_V Ovládání montážních prvků Duofix pro WC, ovládání zepředu (pokračování) ruční / nožní elektrické oddálené Popis systému ruční bezdrátové Funk * xx xx xx xx.1 * Není nutná souprava pro hrubou montáž Ovládání montážních prvků Duofix pro WC, ovládání zepředu (pokračování) elektronické bezdotykové ovládání / IR * * Není nutná souprava pro hrubou montáž Katalog výrobků 28/29

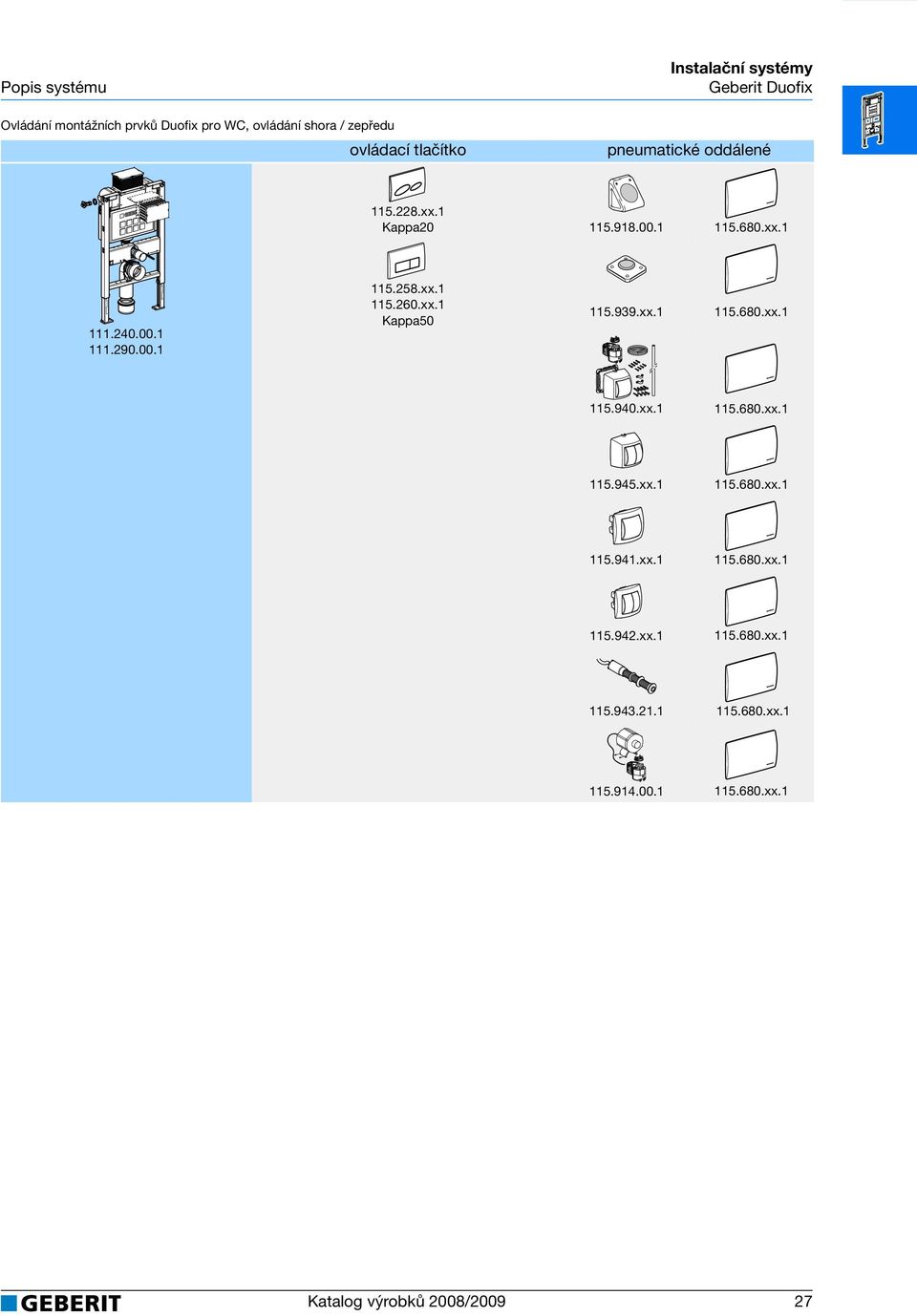

7 Popis systému Ovládání montážních prvků Duofix pro WC, ovládání shora / zepředu ovládací tlačítko pneumatické oddálené xx.1 Kappa xx xx xx.1 Kappa xx xx xx xx xx xx xx xx xx xx xx xx.1 Katalog výrobků 28/29 27

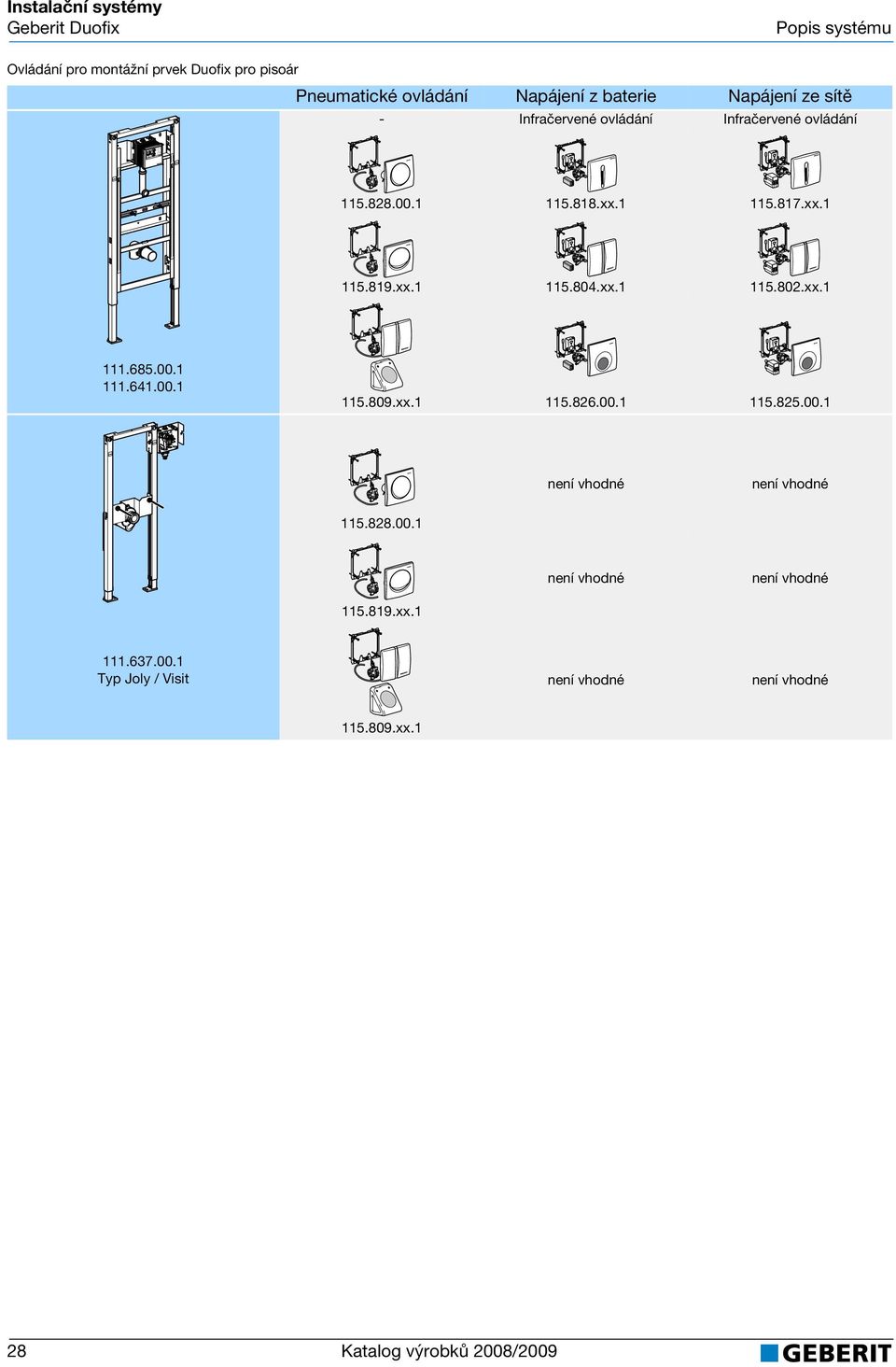

8 int O Fliesenleger O Tiler O Carreleur O Piastrellista O Tegelzetter O Alicatador O Plytkarz Popis systému Ovládání pro montážní prvek Duofix pro pisoár Pneumatické ovládání Napájení z baterie Napájení ze sítě - Infračervené ovládání Infračervené ovládání xx xx xx xx xx xx není vhodné není vhodné není vhodné není vhodné xx Typ Joly / Visit není vhodné není vhodné xx.1 28 Katalog výrobků 28/29

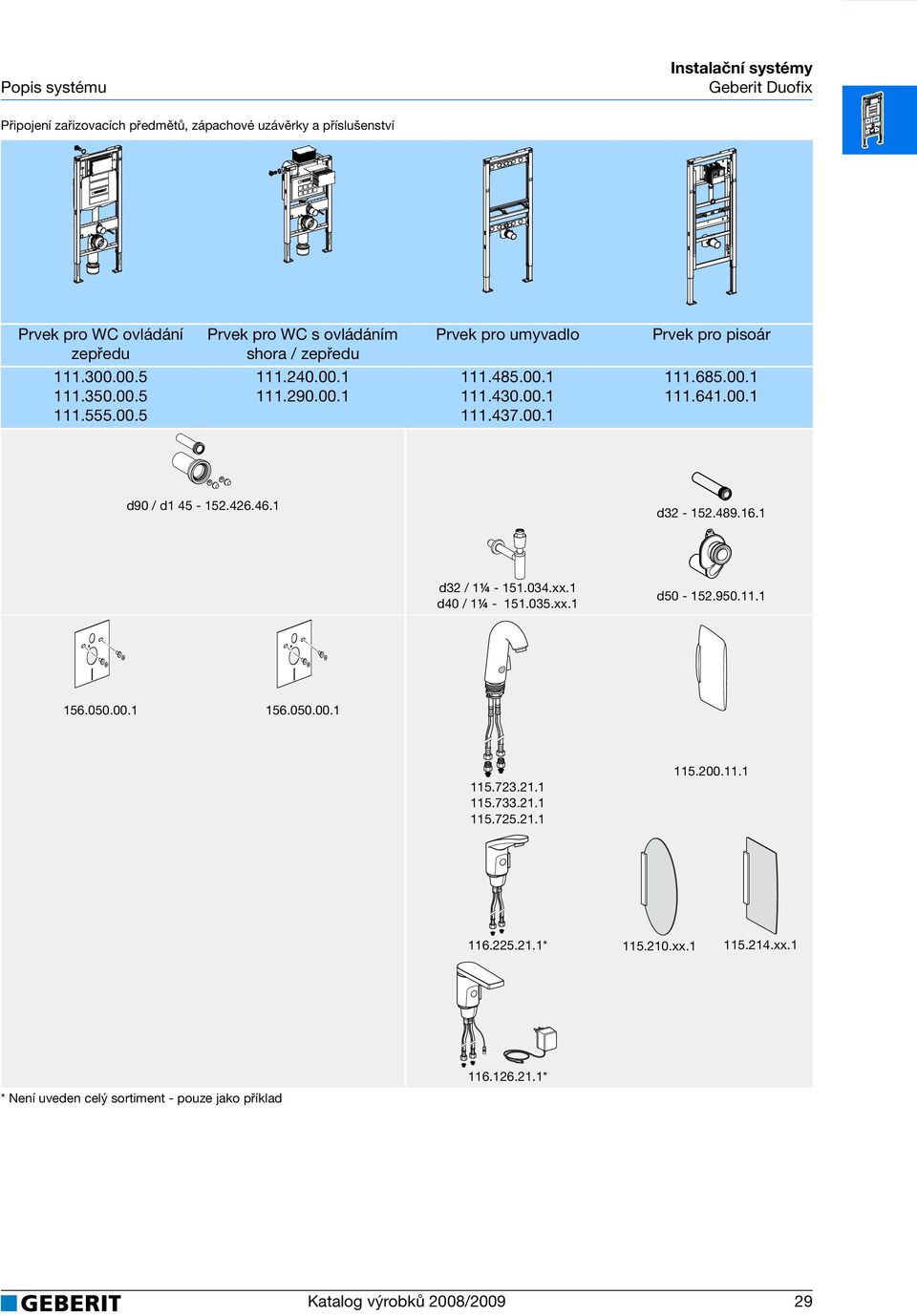

9 Popis systému Připojení zařizovacích předmětů, zápachové uzávěrky a příslušenství O Fliesenleger O Tiler O Carreleur O Piastrellista O Tegelzetter O Alicatador int O Plytkarz Prvek pro WC ovládání zepředu Prvek pro WC s ovládáním shora / zepředu Prvek pro umyvadlo Prvek pro pisoár d9 / d d d32 / 1¼ xx.1 d4 / 1¼ xx d * xx xx * * Není uveden celý sortiment - pouze jako příklad Katalog výrobků 28/29 29

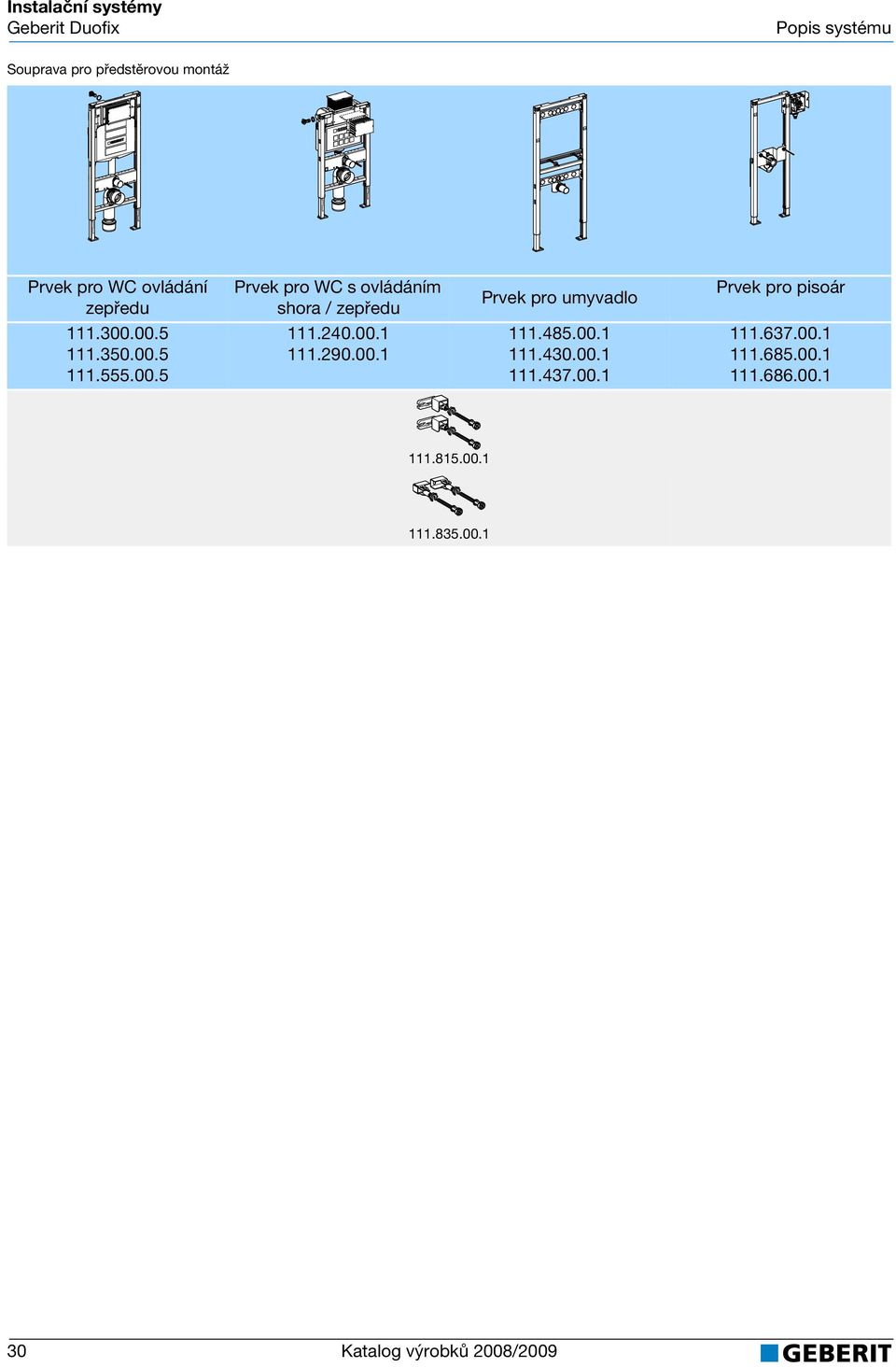

10 Popis systému Souprava pro předstěrovou montáž Prvek pro WC ovládání zepředu Prvek pro WC s ovládáním shora / zepředu Prvek pro umyvadlo Prvek pro pisoár Katalog výrobků 28/29

11 Montážní prvky pro závěsné WC Geberit Montá¾ní Duofix prvky pro závìsné WC Montážní prvky pro závěsné WC Montážní prvek Duofix pro závěsné WC, s nádržkou do stěny UP32, ovládání zepředu, stavební výška 112 cm, pro ovládací tlačítka Samba, Rumba,Twist, Tango, Bolero, Sigma a Mambo 1 5 R½ Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Upevnění odpadního kolena bez, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 /mm - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství - Přívod vody zezadu / shora uprostřed / Pro tlouš ku podlahy -2cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro zabudování mokrým do zděné předstěnové - Pro připojení sprchovacích toalet Balena - Nevhodný pro zabetonování max Technické informace Rozsah tlaku vody,2-1 MPa Provozní teplota vody max. 25 C Start/Stop splachovací množství 6/7.5 l Splachovací množství - výrobní nastavení 6 a 3 l Velké splachovací množství - rozsah nastavení 6/7.5 l Malé splachovací množství - rozsah nastavení 3-4 l - Přívod vody /R /1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Trubková chránička pro přívod vody pro sprchovací WC - Splachovací koleno - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - 2 závitové tyče M12 pro upevnění keramiky - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku Duofix pro WC, UP 32, h 112 cm Patní desky otočné, pro montáž do profilů UW5 a UW75 - Splachovací nádržka pod omítku izolovaná proti orosování - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba, Twist nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez Katalog výrobků 28/29 31

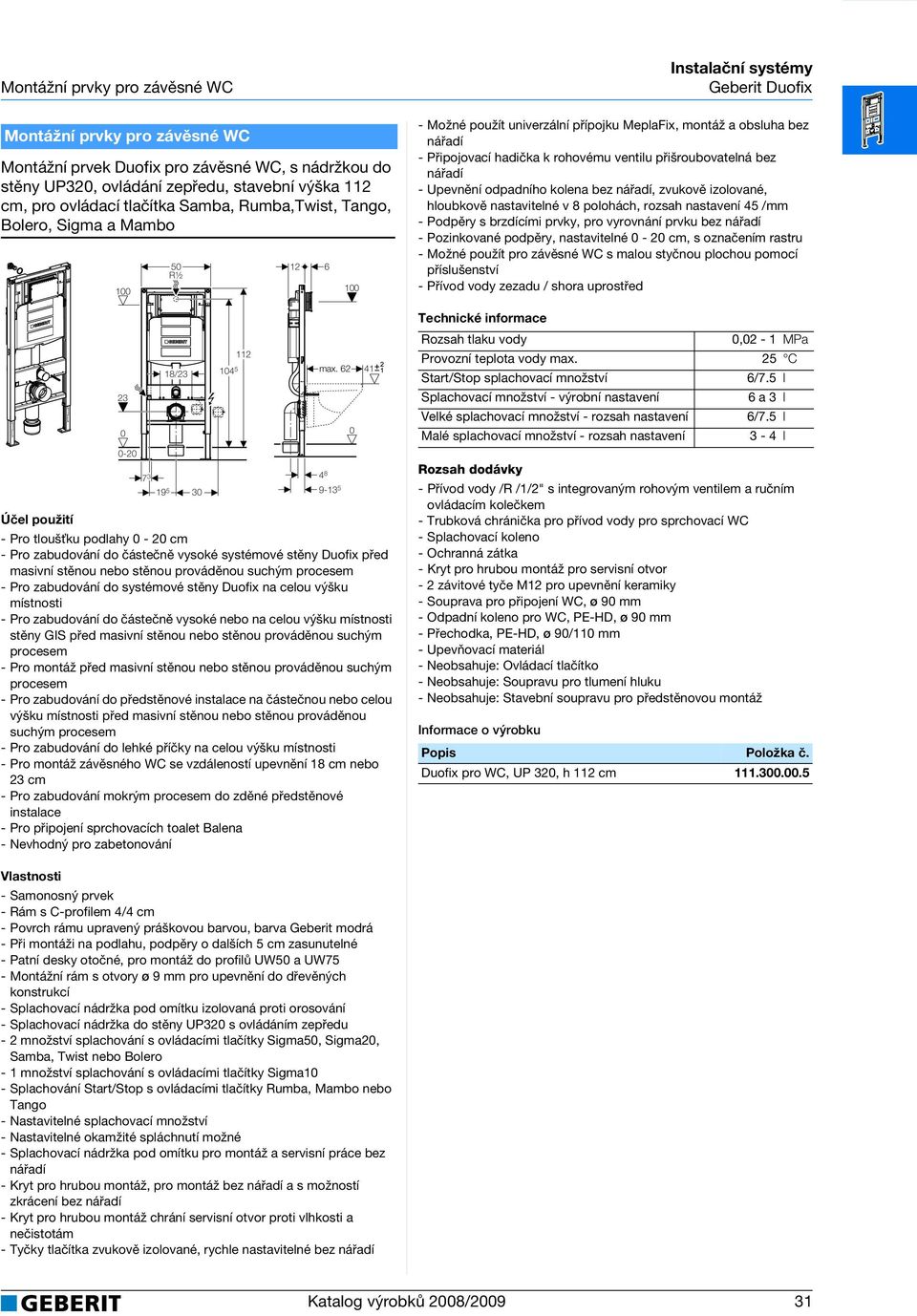

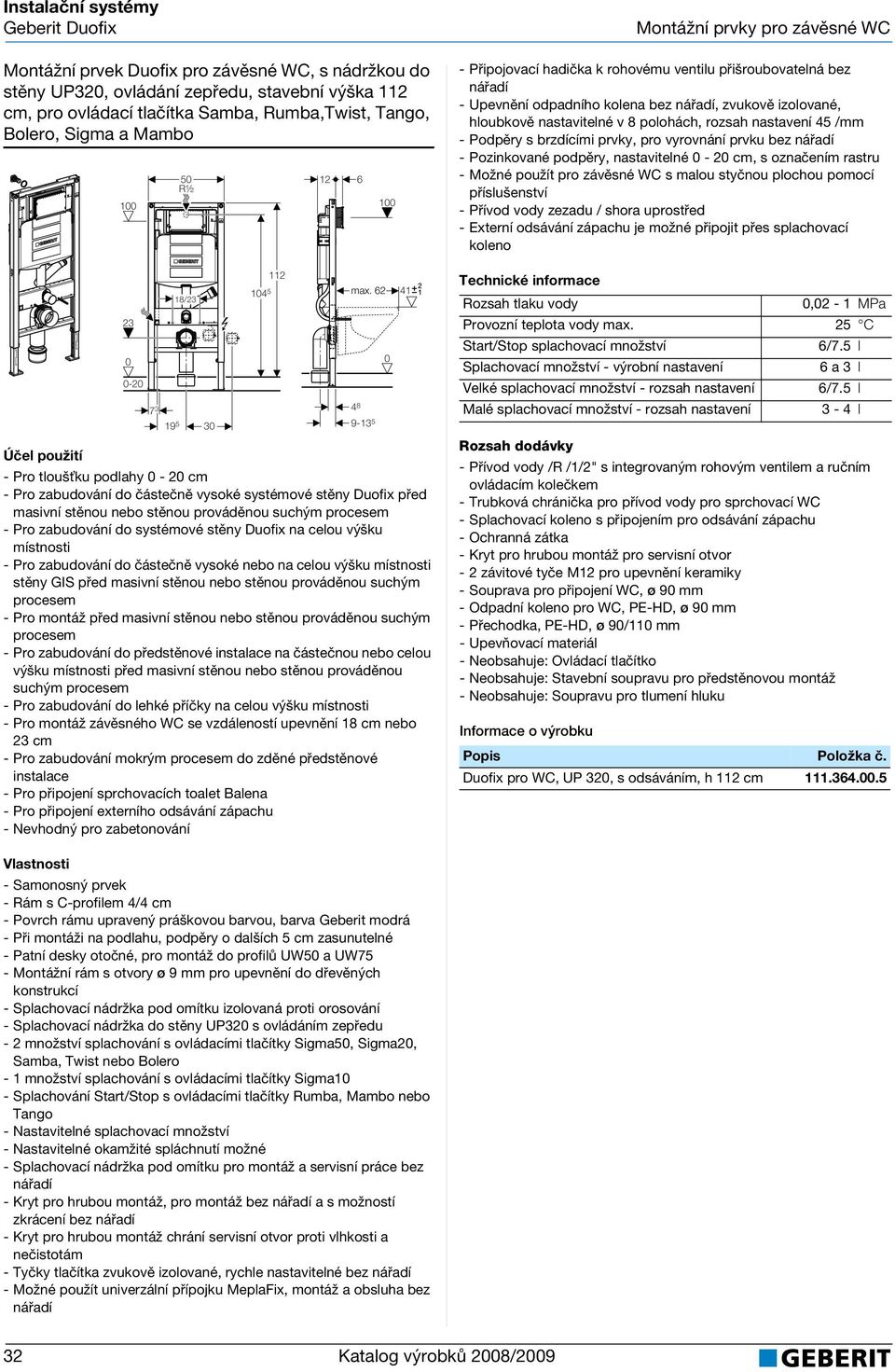

12 Montážní prvek Duofix pro závěsné WC, s nádržkou do stěny UP32, ovládání zepředu, stavební výška 112 cm, pro ovládací tlačítka Samba, Rumba,Twist, Tango, Bolero, Sigma a Mambo R½ 18/ Pro tlouš ku podlahy - 2 cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro zabudování mokrým do zděné předstěnové - Pro připojení sprchovacích toalet Balena - Pro připojení externího odsávání zápachu - Nevhodný pro zabetonování max Montážní prvky pro závěsné WC - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Upevnění odpadního kolena bez, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 /mm - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství - Přívod vody zezadu / shora uprostřed - Externí odsávání zápachu je možné připojit přes splachovací koleno Technické informace Rozsah tlaku vody,2-1 MPa Provozní teplota vody max. 25 C Start/Stop splachovací množství 6/7.5 l Splachovací množství - výrobní nastavení 6 a 3 l Velké splachovací množství - rozsah nastavení 6/7.5 l Malé splachovací množství - rozsah nastavení 3-4 l - Přívod vody /R /1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Trubková chránička pro přívod vody pro sprchovací WC - Splachovací koleno s připojením pro odsávání zápachu - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - 2 závitové tyče M12 pro upevnění keramiky - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku Duofix pro WC, UP 32, s odsáváním, h 112 cm Patní desky otočné, pro montáž do profilů UW5 a UW75 - Splachovací nádržka pod omítku izolovaná proti orosování - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba, Twist nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez - Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez 32 Katalog výrobků 28/29

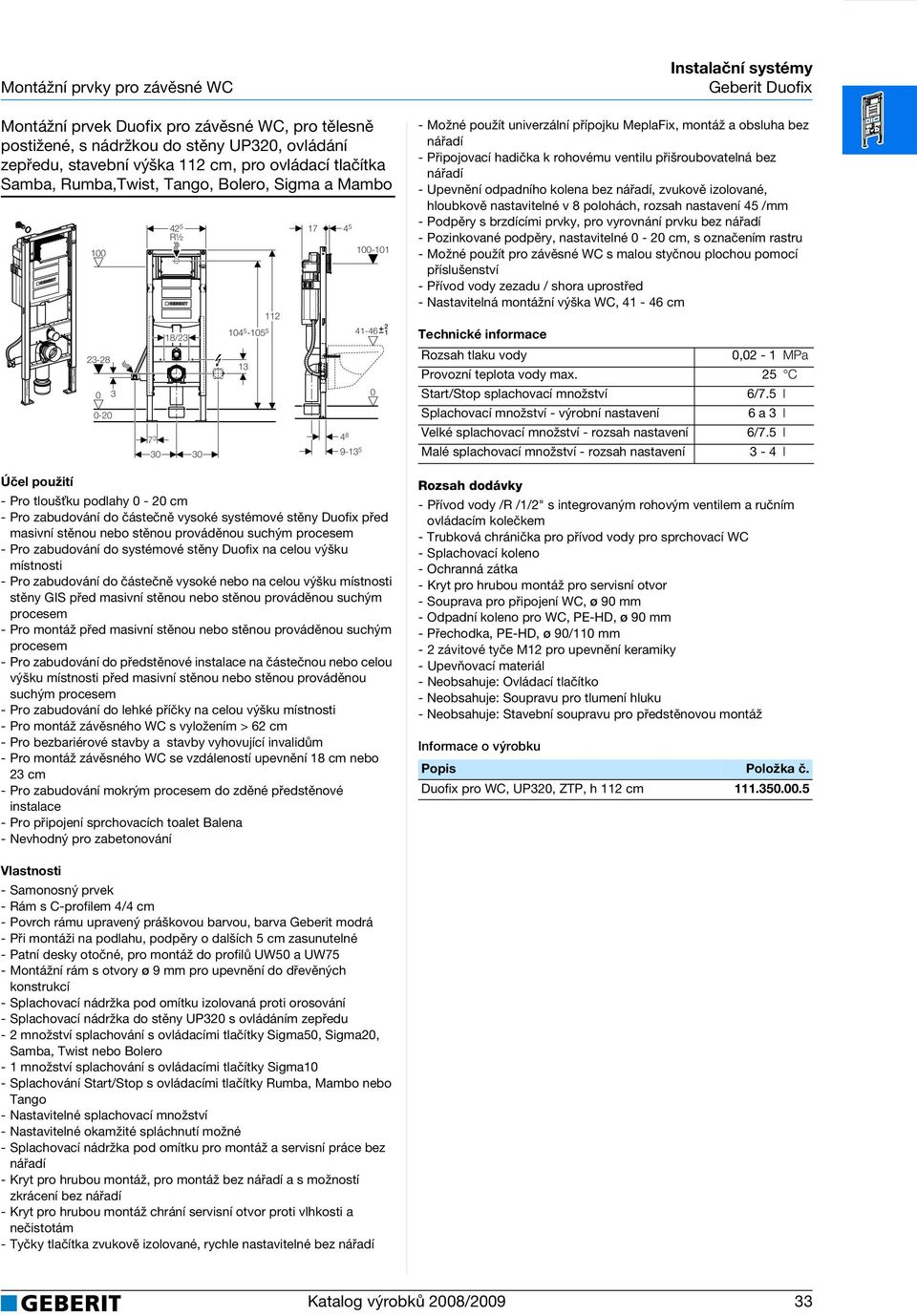

13 Montážní prvky pro závěsné WC Montážní prvek Duofix pro závěsné WC, pro tělesně postižené, s nádržkou do stěny UP32, ovládání zepředu, stavební výška 112 cm, pro ovládací tlačítka Samba, Rumba,Twist, Tango, Bolero, Sigma a Mambo R½ 18/ Pro tlouš ku podlahy -2cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž závěsného WC s vyložením > 62 cm - Pro bezbariérové stavby a stavby vyhovující invalidům - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro zabudování mokrým do zděné předstěnové - Pro připojení sprchovacích toalet Balena - Nevhodný pro zabetonování Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Upevnění odpadního kolena bez, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 /mm - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství - Přívod vody zezadu / shora uprostřed - Nastavitelná montážní výška WC, cm Technické informace Rozsah tlaku vody,2-1 MPa Provozní teplota vody max. 25 C Start/Stop splachovací množství 6/7.5 l Splachovací množství - výrobní nastavení 6 a 3 l Velké splachovací množství - rozsah nastavení 6/7.5 l Malé splachovací množství - rozsah nastavení 3-4 l - Přívod vody /R /1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Trubková chránička pro přívod vody pro sprchovací WC - Splachovací koleno - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - 2 závitové tyče M12 pro upevnění keramiky - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku Duofix pro WC, UP32, ZTP, h 112 cm Patní desky otočné, pro montáž do profilů UW5 a UW75 - Splachovací nádržka pod omítku izolovaná proti orosování - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba, Twist nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez Katalog výrobků 28/29 33

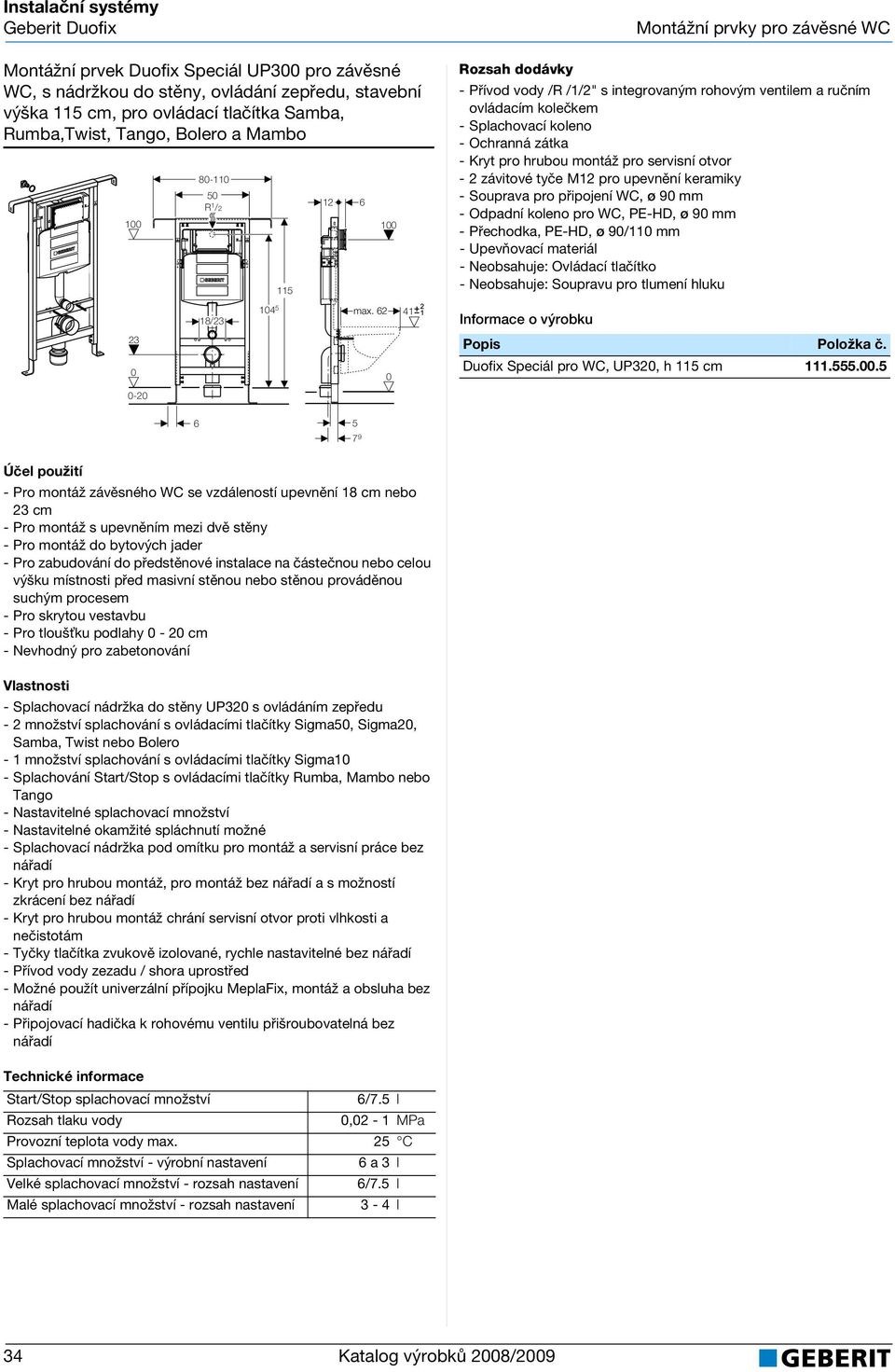

14 Montážní prvek Duofix Speciál UP3 pro závěsné WC, s nádržkou do stěny, ovládání zepředu, stavební výška 115 cm, pro ovládací tlačítka Samba, Rumba,Twist, Tango, Bolero a Mambo R 1 / Montážní prvky pro závěsné WC - Přívod vody /R /1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Splachovací koleno - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - 2 závitové tyče M12 pro upevnění keramiky - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku 18/ max Duofix Speciál pro WC, UP32, h 115 cm Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro montáž s upevněním mezi dvě stěny - Pro montáž do bytových jader výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro skrytou vestavbu - Pro tlouš ku podlahy - 2 cm - Nevhodný pro zabetonování - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba, Twist nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez - Přívod vody zezadu / shora uprostřed - Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez - Připojovací hadička k rohovému ventilu přišroubovatelná bez Technické informace Start/Stop splachovací množství 6/7.5 l Rozsah tlaku vody,2-1 MPa Provozní teplota vody max. 25 C Splachovací množství - výrobní nastavení 6 a 3 l Velké splachovací množství - rozsah nastavení 6/7.5 l Malé splachovací množství - rozsah nastavení 3-4 l 34 Katalog výrobků 28/29

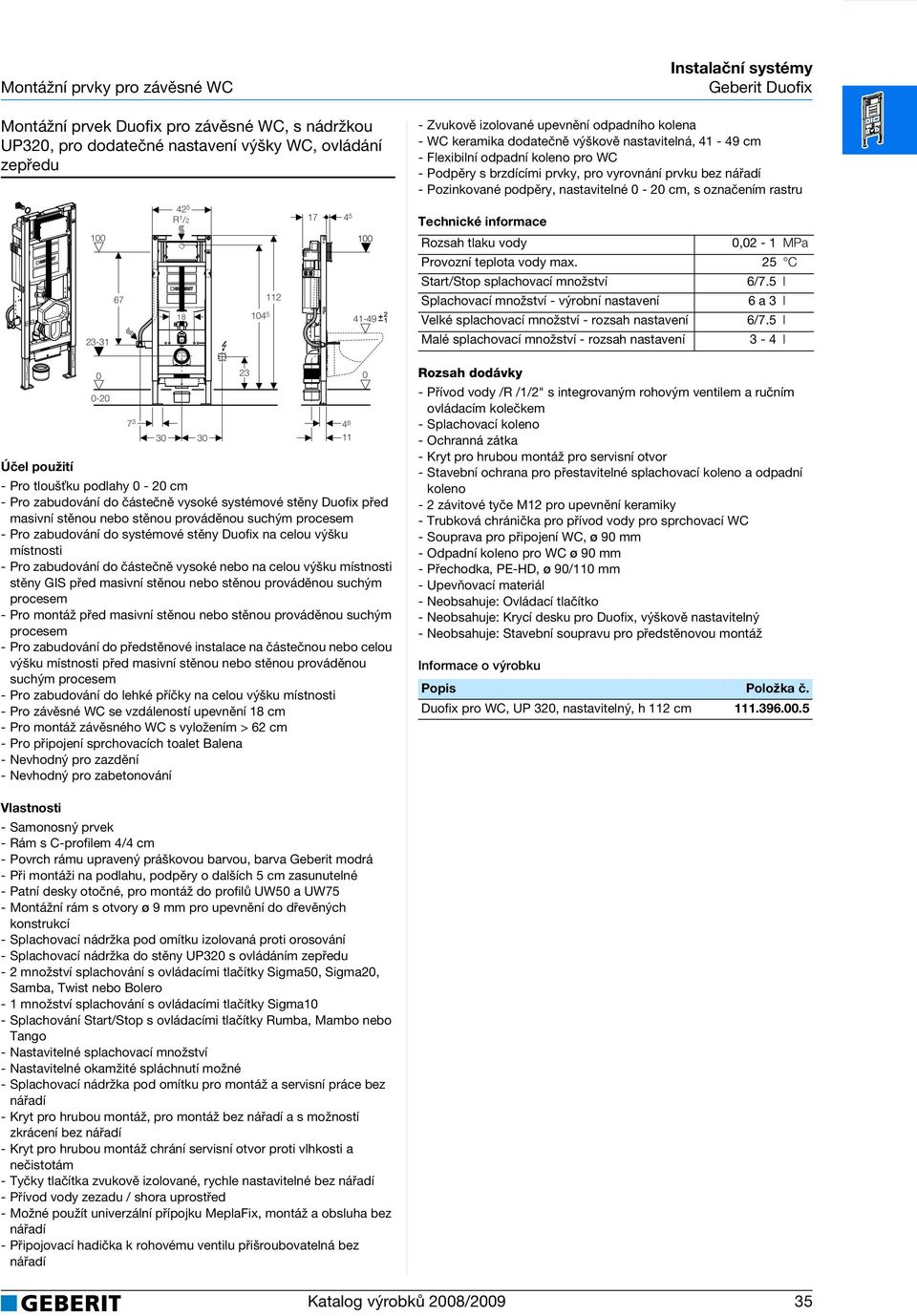

15 Montážní prvky pro závěsné WC Montážní prvek Duofix pro závěsné WC, s nádržkou UP32, pro dodatečné nastavení výšky WC, ovládání zepředu R 1 / Pro tlouš ku podlahy -2cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro závěsné WC se vzdáleností upevnění 18 cm - Pro montáž závěsného WC s vyložením > 62 cm - Pro připojení sprchovacích toalet Balena - Nevhodný pro zazdění - Nevhodný pro zabetonování Zvukově izolované upevnění odpadního kolena - WC keramika dodatečně výškově nastavitelná, cm - Flexibilní odpadní koleno pro WC - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru Technické informace Rozsah tlaku vody,2-1 MPa Provozní teplota vody max. 25 C Start/Stop splachovací množství 6/7.5 l Splachovací množství - výrobní nastavení 6 a 3 l Velké splachovací množství - rozsah nastavení 6/7.5 l Malé splachovací množství - rozsah nastavení 3-4 l - Přívod vody /R /1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Splachovací koleno - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - Stavební ochrana pro přestavitelné splachovací koleno a odpadní koleno - 2 závitové tyče M12 pro upevnění keramiky - Trubková chránička pro přívod vody pro sprchovací WC - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - Neobsahuje: Ovládací tlačítko - Neobsahuje: Krycí desku pro Duofix, výškově nastavitelný Duofix pro WC, UP 32, nastavitelný, h 112 cm Patní desky otočné, pro montáž do profilů UW5 a UW75 - Splachovací nádržka pod omítku izolovaná proti orosování - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba, Twist nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez - Přívod vody zezadu / shora uprostřed - Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez - Připojovací hadička k rohovému ventilu přišroubovatelná bez Katalog výrobků 28/29 35

16 Rohový montážní prvek Duofix pro závěsné WC, s nádržkou do stěny UP32, ovládání zepředu, stavební výška 112 cm, pro ovládací tlačítka Samba, Rumba,Twist,Tango, Bolero, Sigma a Mambo R½ 18/ Pro tlouš ku podlahy - 2 cm - Pro montáž s jednostranným připevněním ke stěně - Pro montáž do rohu před masivní stěnou nebo stěnou prováděnou suchým, resp. stěnou provedenou ze systému Duofix - Pro zabudování mokrým do zděné předstěnové - Pro připojení sprchovacích toalet Balena - Nevhodný pro zabetonování max Technické informace Montážní prvky pro závěsné WC Rozsah tlaku vody,2-1 MPa Provozní teplota vody max. 25 C Start/Stop splachovací množství 6/7.5 l Splachovací množství - výrobní nastavení 6 a 3 l Velké splachovací množství - rozsah nastavení 6/7.5 l Malé splachovací množství - rozsah nastavení 3-4 l - Přívod vody /R /1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Splachovací koleno - Trubková chránička pro přívod vody pro sprchovací WC - Ochranná zátka - Stavební souprava pro přípojku elektrického proudu - Kryt pro hrubou montáž pro servisní otvor - 2 závitové tyče M12 pro upevnění keramiky - Přímé hrdlo pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - Souprava pro připojení WC, ø 9 mm - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku Rohový Duofix pro WC, UP32, h 112 cm Patní desky otočné, pro montáž do profilů UW5 a UW75 - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba, Twist nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez - Splachovací nádržka pod omítku izolovaná proti orosování - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Výsuvné profily pro upevnění ke stěně a upevnění opláštění - Výsuvné profily s označením rastru - Variabilní upevnění ke stěně 3 až 6 - Odsazené podpěry pro boční vedení kanalizačního potrubí - Dosedací plochy pro opláštění zepředu, shora a z boku - Variabilní hloubka prvku - Rám s označením středu osazení - Přívod vody zezadu / shora uprostřed - Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez 36 Katalog výrobků 28/29

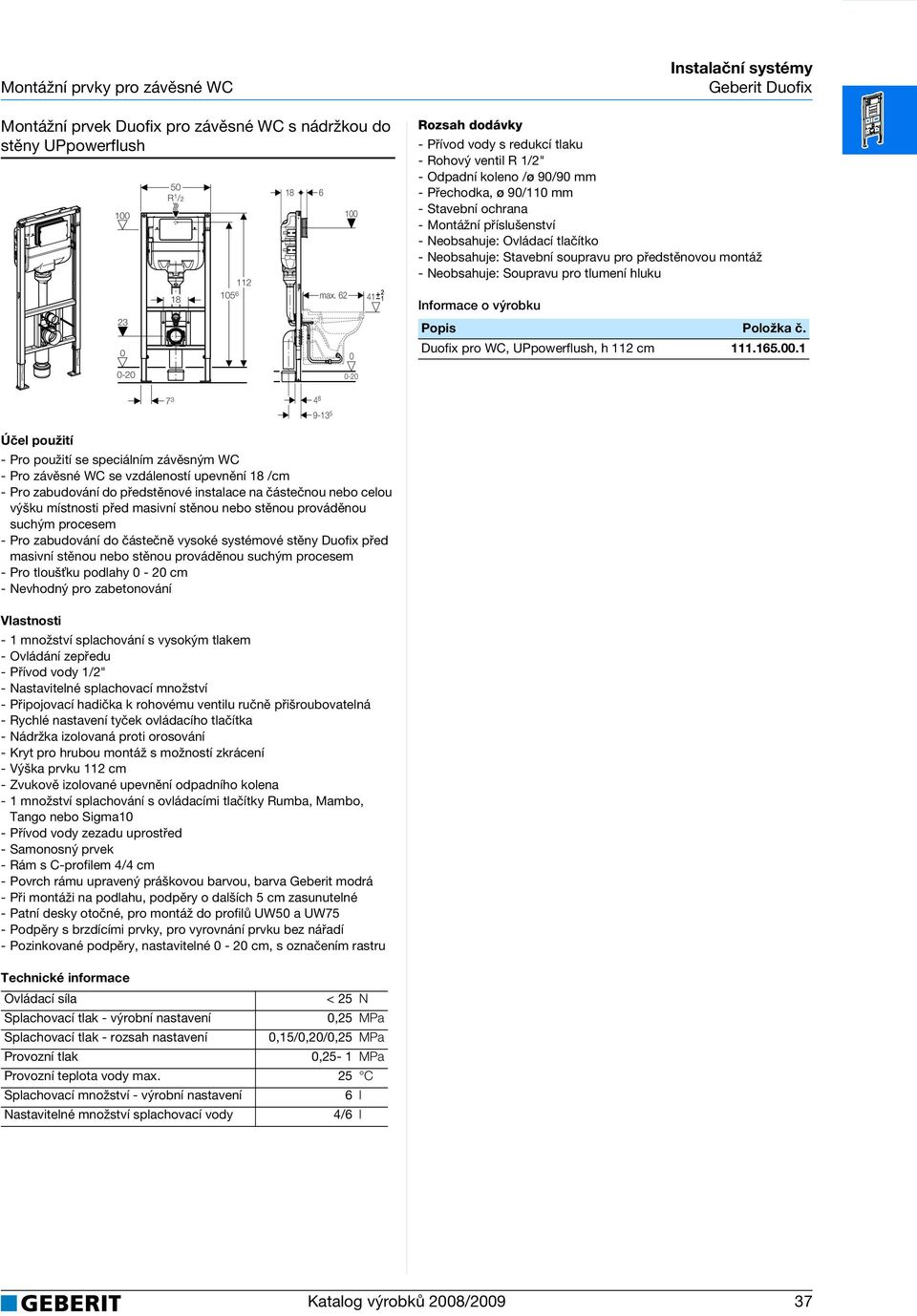

17 Montážní prvky pro závěsné WC Montážní prvek Duofix pro závěsné WC s nádržkou do stěny UPpowerflush R 1 / max Přívod vody s redukcí tlaku - Rohový ventil R 1/2" - Odpadní koleno /ø 9/9 mm -Přechodka, ø 9/11 mm -Stavební ochrana - Montážní příslušenství - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku Duofix pro WC, UPpowerflush, h 112 cm Pro použití se speciálním závěsným WC - Pro závěsné WC se vzdáleností upevnění 18 /cm výšku před masivní stěnou nebo stěnou prováděnou suchým masivní stěnou nebo stěnou prováděnou suchým -Pro tlouš ku podlahy -2cm - Nevhodný pro zabetonování - 1 množství splachování s vysokým tlakem - Ovládání zepředu - Přívod vody 1/2" - Nastavitelné splachovací množství - Připojovací hadička k rohovému ventilu ručně přišroubovatelná - Rychlé nastavení tyček ovládacího tlačítka - Nádržka izolovaná proti orosování - Kryt pro hrubou montáž s možností zkrácení - Výška prvku 112 cm - Zvukově izolované upevnění odpadního kolena - 1 množství splachování s ovládacími tlačítky Rumba, Mambo, Tango nebo Sigma1 - Přívod vody zezadu uprostřed - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru Technické informace Ovládací síla < 25 N Splachovací tlak - výrobní nastavení,25 MPa Splachovací tlak - rozsah nastavení,15/,2/,25 MPa Provozní tlak,25-1 MPa Provozní teplota vody max. 25 C Splachovací množství - výrobní nastavení 6 l Nastavitelné množství splachovací vody 4/6 l Katalog výrobků 28/29 37

18 Montážní prvek Duofix pro závěsné WC s nádržkou do stěny UP2 pro ovládací tlačítka Kappa R 1 / / min max max Montážní prvky pro závěsné WC - Přívod vody R 1/2" s integrovaným rohovým ventilem - Trubková chránička pro přívod vody pro sprchovací WC - Kryt pro hrubou montáž pro servisní otvor - 2 závitové tyče M12 pro upevnění keramiky - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, ø 9/11 mm - Ochranná zátka - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku Duofix pro WC, UP2, h 82 cm Pro tlouš ku podlahy - 2 cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro zabudování mokrým do zděné předstěnové - Pro připojení sprchovacích toalet Balena - Nevhodný pro zabetonování - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Splachovací nádržka pod omítku izolovaná proti orosování - Výška prvku 82 cm - Splachovací nádržka do stěny UP2 s ovládáním zepředu / shora - 2 množství splachování - Nastavitelné splachovací množství - Přívod vody vlevo - Zvukově izolované upevnění odpadního kolena - Připojovací hadička k rohovému ventilu ručně přišroubovatelná - Rychlé nastavení tyček ovládacího tlačítka - Kryt pro hrubou montáž s možností zkrácení - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru Technické informace Rozsah tlaku vody,2-1 MPa Provozní teplota vody max. 25 C Splachovací množství - výrobní nastavení 6 a 3 l Velké splachovací množství - rozsah nastavení 6/9 l Malé splachovací množství - rozsah nastavení 3-4 l 38 Katalog výrobků 28/29

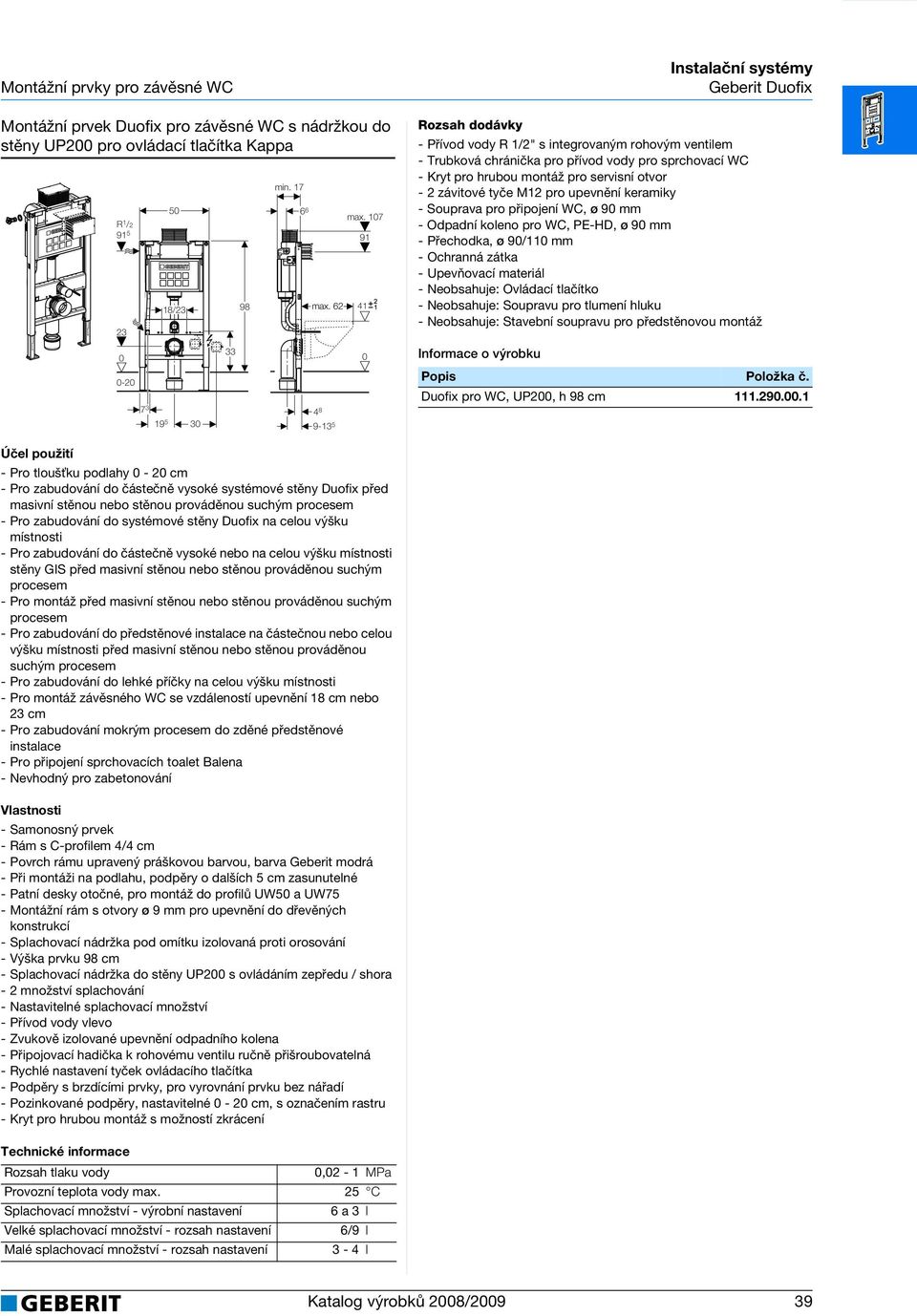

19 Montážní prvky pro závěsné WC Montážní prvek Duofix pro závěsné WC s nádržkou do stěny UP2 pro ovládací tlačítka Kappa R 1 / / min max max Přívod vody R 1/2" s integrovaným rohovým ventilem - Trubková chránička pro přívod vody pro sprchovací WC - Kryt pro hrubou montáž pro servisní otvor - 2 závitové tyče M12 pro upevnění keramiky - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, ø 9/11 mm - Ochranná zátka - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku Duofix pro WC, UP2, h 98 cm Pro tlouš ku podlahy -2cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro zabudování mokrým do zděné předstěnové - Pro připojení sprchovacích toalet Balena - Nevhodný pro zabetonování - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Splachovací nádržka pod omítku izolovaná proti orosování - Výška prvku 98 cm - Splachovací nádržka do stěny UP2 s ovládáním zepředu / shora - 2 množství splachování - Nastavitelné splachovací množství - Přívod vody vlevo - Zvukově izolované upevnění odpadního kolena - Připojovací hadička k rohovému ventilu ručně přišroubovatelná - Rychlé nastavení tyček ovládacího tlačítka - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Kryt pro hrubou montáž s možností zkrácení Technické informace Rozsah tlaku vody,2-1 MPa Provozní teplota vody max. 25 C Splachovací množství - výrobní nastavení 6 a 3 l Velké splachovací množství - rozsah nastavení 6/9 l Malé splachovací množství - rozsah nastavení 3-4 l Katalog výrobků 28/29 39

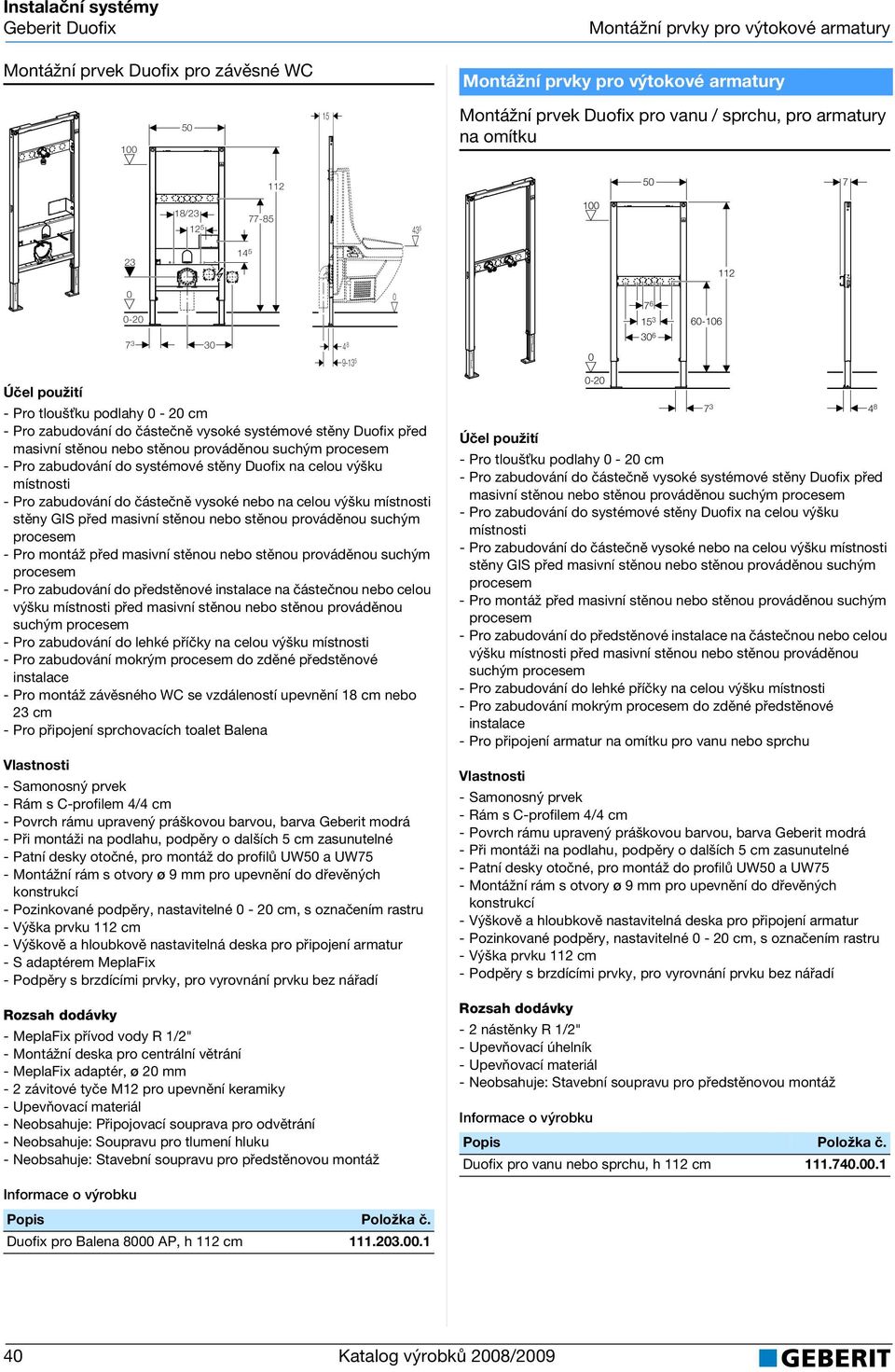

20 Montážní prvek Duofix pro závěsné WC Montá¾ní prvky pro výtokové armatury Montážní prvky pro výtokové armatury Montážní prvky pro výtokové armatury Montážní prvek Duofix pro vanu / sprchu, pro armatury na omítku / Pro tlouš ku podlahy - 2 cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro připojení sprchovacích toalet Balena - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 112 cm - Výškově a hloubkově nastavitelná deska pro připojení armatur - S adaptérem MeplaFix - MeplaFix přívod vody R 1/2" - Montážní deska pro centrální větrání - MeplaFix adaptér, ø 2 mm - 2 závitové tyče M12 pro upevnění keramiky - Neobsahuje: Připojovací souprava pro odvětrání - Neobsahuje: Soupravu pro tlumení hluku Pro tlouš ku podlahy - 2 cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro připojení armatur na omítku pro vanu nebo sprchu - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Výškově a hloubkově nastavitelná deska pro připojení armatur - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 112 cm -2nástěnky R1/2" - Upevňovací úhelník Duofix pro vanu nebo sprchu, h 112 cm Duofix pro Balena 8 AP, h 112 cm Katalog výrobků 28/29

21 Montážní prvky pro umyvadla Montážní prvek Duofix pro vanu / sprchu, pro armatury pod omítku Montá¾ní prvky pro umyvadla Montážní prvky pro umyvadla Montážní prvek Duofix pro umyvadlo Pro tlouš ku podlahy -2cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro připojení armatur pod omítku pro vanu nebo sprchu - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Výškově a hloubkově nastavitelná deska pro připojení armatur - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 112 cm - Upevňovací deska pro armatury pod omítku, vodě odolná lepená překližka, výškově a hloubkově nastavitelná -2nástěnky R1/2" - Upevňovací úhelník Duofix pro vanu nebo sprchu, UP, h 112 cm Pro tlouš ku podlahy -2cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro umyvadlo se stojánkovou armaturou - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění umyvadla 5-38 cm - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 82 / 98 cm - Výškově a hloubkově nastavitelná deska pro připojení armatur - Upevnění odpadního kolena výškově nastavitelné -2nástěnky R1/2" - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M1 pro upevnění keramiky (82) Duofix pro umyvadlo, h 82 / 98 cm Katalog výrobků 28/29 41

22 Montážní prvek Duofix pro umyvadlo, pro bezbariérové stavby Montážní prvek Duofix pro umyvadlo Montážní prvky pro umyvadla (82) 8 - Pro tlouš ku podlahy - 2 cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro nemocniční umyvadlo se stojánkovou armaturou - Pro bezbariérové stavby a stavby vyhovující invalidům - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění umyvadla 5-38 cm - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 82 / 98 cm - Výškově a hloubkově nastavitelná deska pro připojení armatur - Zápachová uzávěrka pod omítku s krabicí pro montáž do stěny, výškově nastavitelná - Odtoková trubka ø 5 mm -2nástěnky R1/2" - 2 závitové tyče M1 pro upevnění keramiky - Neobsahuje: Soupravu pro kompletaci zápachové uzávěrky pod omítku Duofix pro umyvadlo, ZTP, h 82 / 98 cm Pro tlouš ku podlahy - 2 cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro umyvadlo se stojánkovou armaturou - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění umyvadla 5-38 cm - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 112 cm - Upevnění odpadního kolena výškově nastavitelné - Výškově a hloubkově nastavitelná deska pro připojení armatur -2nástěnky R1/2" - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M1 pro upevnění keramiky Duofix pro umyvadlo, h 112 cm Katalog výrobků 28/29

23 Montážní prvky pro umyvadla Montážní prvek Duofix pro umyvadlo, pro bezbariérové stavby Montážní prvek Duofix pro umyvadlo pro nástěnnou armaturu pod omítku Pro tlouš ku podlahy -2cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro umyvadlo se stojánkovou armaturou - Pro bezbariérové stavby a stavby vyhovující invalidům - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění umyvadla 5-38 cm - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 112 cm - Výškově a hloubkově nastavitelná deska pro připojení armatur - Zápachová uzávěrka pod omítku -2nástěnky R1/2" - 2 závitové tyče M1 pro upevnění keramiky - Neobsahuje: Soupravu pro kompletaci zápachové uzávěrky pod omítku Duofix pro umyvadlo, ZTP, h 112 cm Pro tlouš ku podlahy -2cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro umyvadlo s nástěnnou armaturou pod omítku - Deska pro montáž nástěnné armatury pod omítku - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění umyvadla 5-38 cm - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku cm - Upevnění odpadního kolena výškově nastavitelné - Upevňovací deska pro armatury pod omítku, vodě odolná lepená překližka, výškově a hloubkově nastavitelná - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M1 pro upevnění keramiky Duofix pro umyvadlo, h cm Katalog výrobků 28/29 43

24 Montážní prvek Duofix pro umyvadlo, pro nástěnnou armaturu Montážní prvky pro umyvadla Montážní prvek DuofixBasic pro umyvadlo, pro stojánkovou armaturu Pro tlouš ku podlahy - 2 cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro umyvadlo s nástěnnou armaturou - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění umyvadla 5-38 cm - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 13 cm - Upevnění odpadního kolena výškově nastavitelné - Výškově a hloubkově nastavitelná deska pro připojení armatur výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro tlouš ku podlahy - 2 cm - Pro umyvadlo se stojánkovou armaturou - Povrch rámu upravený práškovou barvou, barva šedá - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Vzdálenost upevnění umyvadla 5-38 cm - Výška prvku 112 cm - Upevnění odpadního kolena výškově nastavitelné - Výškově a hloubkově nastavitelná deska pro připojení armatur - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M1 pro upevnění keramiky DuofixBasic pro umyvadlo, h 112 cm nástěnky R1/2" - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M1 pro upevnění keramiky Duofix pro umyvadlo, h 13 cm Katalog výrobků 28/29

25 Montážní prvek Duofix pro výlevku Montá¾ní prvek Duofix pro výlevku Montážní prvek Duofix pro výlevku Montážní prvek Duofix pro výlevku, pro nástěnnou armaturu Montá¾ní prvky pro bidety Montážní prvky pro bidety Montážní prvek Duofix pro bidet / Pro tlouš ku podlahy -2cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro výlevku s nástěnnou armaturou - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 13 cm - Upevnění odpadního kolena výškově nastavitelné a zvukově izolované - Upevňovací deska pro výlevky, vodě odolná lepená překližka, výškově a hloubkově nastavitelná - Výškově a hloubkově nastavitelná deska pro připojení armatur -2nástěnky R1/2" - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm -Pro tlouš ku podlahy -2cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro bidet se stojánkovou armaturou - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění bidetu 18 cm nebo 23 cm - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 82 cm -2nástěnky R1/2" - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M12 pro upevnění keramiky Duofix pro bidet, h 82 cm Duofix pro výlevku, h 13 cm Katalog výrobků 28/29 45

26 Montážní prvek Duofix pro bidet Montážní prvek Duofix pro bidet Montážní prvky pro bidety / / Pro tlouš ku podlahy - 2 cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro bidet se stojánkovou armaturou - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění bidetu 18 cm nebo 23 cm - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 98 cm -2nástěnky R1/2" - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M12 pro upevnění keramiky Duofix pro bidet, h 98 cm Pro tlouš ku podlahy - 2 cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro bidet se stojánkovou armaturou - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění bidetu 18 cm nebo 23 cm - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 112 cm -2nástěnky R1/2" - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M12 pro upevnění keramiky -2 Duofix pro bidet, h 112 cm Katalog výrobků 28/29

27 Montážní prvky pro podpěry a pisoáry Montážní prvek DuofixBasic pro bidet Montá¾ní prvky pro podpìry a pisoáry Montážní prvky pro podpěry a pisoáry Montážní prvek Duofix pro podpěry a madla /23 15/ Pro tlouš ku podlahy -2cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro bidet se stojánkovou armaturou - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění bidetu 18 cm nebo 23 cm - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 112 cm - Neobsahuje: Nástěnky pro připojení armatur DuofixBasic pro bidet, h 112 cm Pro tlouš ku podlahy -2cm masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do částečně vysoké nebo na celou výšku výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové - Pro upevnění podpěry a madla - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 112 cm - Upevňovací deska pro podpěru a madlo, vodě odolná lepená překližka, výškově a hloubkově nastavitelná Duofix pro podpěry a madla, h 112 cm Katalog výrobků 28/29 47

28 Montážní prvky pro pisoáry Montá¾ní prvky pro pisoáry Montážní prvky pro pisoáry Montážní prvek Duofix pro pisoár Joly / Visit Montážní prvek Duofix pro pisoár Tamaro, stavební výška 144 cm R 1 / Pro tlouš ku podlahy - 2 cm masivní stěnou nebo stěnou prováděnou suchým výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové -Pro montáž pisoáru - Pro zabudování do částečně vysoké nebo na celou výšku - Pro částečně zapuštěný pisoár Keramag Joly a Keramag Visit - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 112 cm - Souprava pro hrubou montáž ovládání splachování s uzavíracím ventilem -Stavební ochrana - Nástěnka R 1/2" - Odsávací zápachová uzávěrka ø 5 mm, včetně těsnění k pisoáru - Redukované odpadní koleno PE-HD ø 63/57 mm na ø 5/44 mm, včetně těsnění pro zápachovou uzávěrku - 2 závitové tyče M8 pro upevnění pisoáru - 2 výřezové šablony pro pisoár - Neobsahuje: Připojovací hadičku mezi soupravou pro hrubou montáž a pisoárem - Neobsahuje: Pneumatické ovládání splachování pisoáru Duofix pro pisoár Joly, h 112 cm Pro tlouš ku podlahy - 2 cm masivní stěnou nebo stěnou prováděnou suchým výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové -Pro montáž pisoáru - Pro zabudování do částečně vysoké nebo na celou výšku - Pro pisoár Laufen Taro-Nova a Tamaro - Pro ovládání splachování Geberit pod omítku - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku 144 cm - Upevnění pro pisoár pomocí závitové tyče M8 - Zvukově izolované upevnění odpadního kolena -Přívod Rp 1 - Souprava pro hrubou montáž ovládání splachování s uzavíracím ventilem -Stavební ochrana - Nástěnka R 1/2" -Připojovací trubka G1 mezi přívodem Rp 1 a pisoárem, včetně těsnění k pisoáru - Redukované odpadní koleno PE-HD ø 63/57 mm na ø 5/44 mm, včetně těsnění pro zápachovou uzávěrku - Odsávací zápachová uzávěrka ø 5 mm, včetně těsnění k pisoáru - 2 závitové tyče M8 pro upevnění pisoáru pro pisoár - 2 upevňovací úhelníky - Neobsahuje: Ovládání splachování pisoáru Duofix pro pisoár Tamaro, h 144 cm Katalog výrobků 28/29

29 Montážní prvky pro pisoáry Montážní prvek Duofix Universal pro pisoár 5 R 1 / Montážní prvek Duofix Universal pro pisoár, pro ovládání splachování na omítku 5 R 1 / Pro tlouš ku podlahy -2cm masivní stěnou nebo stěnou prováděnou suchým výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové -Pro montáž pisoáru - Pro ovládání splachování Geberit pod omítku - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku od 112 cm do 13 cm, v závislosti na druhu keramiky pisoáru - Flexibilní připojení přívodu - Upevnění pisoáru pomocí závitové tyče M8, nastavitelná výška a vzdálenost - Upevnění odpadního kolena výškově nastavitelné a zvukově izolované -Přívod ø 32 mm výškově nastavitelný - Přídavné připevnění keramiky je možné pomocí příslušenství - Možná přestavba pro pisoáry s ostřikovací hlavicí a příslušenstvím - Souprava pro hrubou montáž ovládání splachování s uzavíracím ventilem -Stavební ochrana - Nástěnka R 1/2" -Připojovací trubka mezi přívodem ø 32 mm a pisoárem, včetně těsnění k pisoáru - Redukované odpadní koleno PE-HD ø 63/57 mm na ø 5/44 mm, včetně těsnění pro zápachovou uzávěrku - Odsávací zápachová uzávěrka ø 5 mm, včetně těsnění k pisoáru - 2 závitové tyče M8 pro upevnění pisoáru pro pisoár - Neobsahuje: Ovládání splachování pisoáru Duofix Universal pro pisoár, UP, h cm Pro tlouš ku podlahy -2cm masivní stěnou nebo stěnou prováděnou suchým výšku před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování mokrým do zděné předstěnové -Pro montáž pisoáru - Pro splachování na omítku - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Pozinkované podpěry, nastavitelné - 2 cm, s označením rastru - Výška prvku od 112 cm do 13 cm, v závislosti na druhu keramiky pisoáru - Upevnění pisoáru pomocí závitové tyče M8, nastavitelná výška a vzdálenost - Upevnění odpadního kolena výškově nastavitelné a zvukově izolované - Přívod Rp 1/2 výškově a do strany nastavitelný - Přídavné připevnění keramiky je možné pomocí příslušenství - Nástěnka R 1/2" - Redukované odpadní koleno PE-HD ø 63/57 mm na ø 5/44 mm, včetně těsnění pro zápachovou uzávěrku - Odsávací zápachová uzávěrka ø 5 mm, včetně těsnění k pisoáru - 2 závitové tyče M8 pro upevnění pisoáru pro pisoár - Neobsahuje: Ovládání splachování pisoáru -2 Duofix Universal pro pisoár, AP, h cm Katalog výrobků 28/29 49

30 Nosné prvky Nosné prvky Nosné prvky Nosný prvek Duofix pro vanu / sprchu, pro armatury na omítku Nosný prvek Duofix pro umyvadlo Pro připojení armatur na omítku pro vanu nebo sprchu - Výškově a hloubkově nastavitelná deska pro připojení armatur -2nástěnky R1/2" - Upevňovací úhelník Duofix pro vanu nebo sprchu, AP Pro umyvadlo se stojánkovou armaturou - Výškově a hloubkově nastavitelná deska pro připojení armatur - Upevnění odpadního kolena výškově nastavitelné a zvukově izolované -2nástěnky R1/2" - 2 upevňovací úhelníky - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M1 pro upevnění keramiky Duofix pro umyvadlo Nosný prvek Duofix pro vanu / sprchu, pro armatury pod omítku Pro připojení armatur pod omítku pro vanu nebo sprchu - Výškově a hloubkově nastavitelná deska pro připojení armatur - Upevňovací deska pro armatury pod omítku, vodě odolná lepená překližka, výškově a hloubkově nastavitelná - Nástěnka R 1/2" - Nástěnka R 3/4" Duofix pro vanu nebo sprchu, UP Katalog výrobků 28/29

31 Výplňový díl Příslušenství Nosný prvek Duofix pro zásobníkový ohřívač Pøíslu¹enství Výplòový díl Výplňový díl Krycí deska pro Duofix pro závěsné WC, výškově nastavitelné Pro zásobník na stěnu - Nastavitelná vzdálenost upevnění 5-38 cm - Upevnění ve čtyřech bodech -4nástěnky R1/2" - 4 závitové tyče M1 - Odpadní koleno ø 5 mm Pro zakrytí viditelného otvoru v konečném obkladu - Pro prvek Duofix pro závěsné WC s UP3, výškově nastavitelné - Pro závěsné WC se vzdáleností upevnění 18 cm - 2 zvukově izolační desky - 2 zvukově izolační vložky Krycí deska pro Duofix pro WC, výškově nastavitelné Pøipojovací tvarovky a souèásti Připojovací tvarovky a součásti Koleno 9 z PE pro závěsné WC, flexibilní, d 9/9 Nosný prvek Duofix pro zásobníkový ohřívač A a d1 H Nosný prvek Duofix pro pračku d Pro prvek Duofix pro závěsné WC s UP3, výškově nastavitelné - Pro připojení na ležaté nebo svislé kanalizační potrubí - Nesmí se použít pro zabudování do zděných - Nesmí se zazdít - Pro připojení pračky - Výškově a hloubkově nastavitelná deska pro připojení armatur - Flexibilní část max. 2 cm prodloužitelná d d1 A a H Položka č ,8 25,5-45, Nástěnka R 1/2" - Zápachová uzávěrka pod omítku se soupravou pro konečnou montáž Nosný prvek Duofix pro pračku Katalog výrobků 28/29 51
