2 Abstrakt manuálu: Odlisná národní zákonná ustanovení mají pednost ped informacemi uvedenými v tomto Návodu k obsluze. Pejeme Vám mnoho radosti s Vasím vozidlem Skoda a vzdy sastnou cestu. Vase Skoda Auto 2 Úvod Dokumentace vozidla V dokumentaci Vaseho vozidla naleznete krom tohoto,,návodu k obsluze" rovnz,,servisní knízku" a,,pomoc na cestách". Krom uvedené dokumentace bude dokumentace Vaseho vozidla podle jeho provedení a výbavy doplnna dalsími návody a dodatky (jako je nap. návod k obsluze se mohou v detailech lisit od provedení Vaseho vozidla, jsou chápána jako obecné informace. Krom informací o obsluze obsahuje návod i dlezité pokyny k péci a provozu, pro Vasi bezpecnost i k zachování hodnoty Vaseho vozidla, a pinásí také cenné tipy a rady. Navíc se mzete dozvdt, jak lze vozidlo provozovat bezpecn, hospodárn a ekologicky. Z dvod bezpecnosti si, prosím, podrobn pectte informace o píslusenství, úpravách a výmnách díl strana 195. Stejn tak jsou dlezité i ostatní kapitoly tohoto návodu, protoze odborné zacházení s vozidlem - vcetn pravidelného osetování a údrzby prodluzuje zivotnost vozidla a krom jiného je v mnoha pípadech jednou z podmínek pro poskytnutí pípadného zárucního plnní. Servisní knízka obsahuje: údaje o Vasem vozidle; servisní intervaly; pehled servisních úkon; potvrzení o provádní servisních prohlídek; potvrzení záruky mobility (platí pouze pro nkteré zem); dlezité pokyny vztahující se k záruce vozidla. Potvrzení o provedených servisních pracích jsou jednou z podmínek pro poskytnutí pípadného zárucního plnní. Servisní knízku pedlozte vzdy, kdyz pijedete s Vasím vozidlem do odborného servisu. V pípad ztráty, zcizení nebo poskození Servisní knízky se obrate na odborný servis, kde je provádna pravidelná údrzba Vaseho vozidla. Zde obdrzíte duplikát, do kterého Vám servis dle svých záznam zptn potvrdí provedené údrzby vozidla. Pomoc na cestách obsahuje nejdlezitjsí telefonní císla v jednotlivých zemích a adresy a telefonní císla importér Skoda. Obsah 3 Obsah Uspoádání tohoto Návodu k obsluze (vysvtlivky) Obsluha Svtla a viditelnost... 6 Svtla..... Vnitní osvtlení..... Viditelnost..... Strace a ostikovace..... Zptná zrcátka Vypnutí motoru..... azení (mechanická pevodovka).... Rucní brzda...

3 . Pomoc pi parkování*.... Tempomat (zaízení udrzující rychlost)* Interiér..... Pehled... Automatická pevodovka stupová automatická pevodovka*..... Sedadla a odkládací prostory Pední sedadla. Hlavové oprky Vyhívání pedních sedadel*... Zadní sedadla.. Pedály.... Zavazadlový prostor. Zvýsená podlaha* (Combi) Síová mezistna* (Combi) Drzák jízdních kol*

4 .. Stesní nosic* Drzák na nápoje vpedu... Drzák na nápoje vzadu*... Drzák na lístky.. Popelníky*..... Zapalovac cigaret* a zásuvky* Odkládací schránky.. Zkrácený návod Základní funkce a pokyny Komunikace.... Ovládání autorádia Ovládání autorádia a telefonu.. Univerzální píprava pro telefon s hlasovým ovládáním*.... Nasazení telefonu s adaptérem* Ovládání telefonu

5 ... Hlasové píkazy..... Zadání kódu PIN.... Volba císla..... Opakovaná volba... Interní hlasový seznam*.. Bluetooth *... Mobilní telefony a vysílací zaízení... Vstup AUX-IN* CD - mnic*... Pístroje a kontrolní svtla..... Pehled panelu pístroj Otáckomr..... Ukazatel teploty chladicí kapaliny*... Ukazatel zásoby paliva.... Pocítadlo ujeté vzdálenosti....

6 . Ukazatel interval servisních prohlídek.... Digitální hodiny Multifunkcní ukazatel (Palubní pocítac)*... Informacní displej*.. Systém vlastní kontroly vozidla.. Kontrolní svtla.....

7 . Odemykání a zamykání... Klíce Zamykání Dtská pojistka Centrální zamykání*. Dálkové ovládání*... Varovné zaízení proti odcizení vozidla*... Hlídání vnitního prostoru* a ochrana proti odtazení vozidla*.... Elektrické ovládání oken*. El. posuvné a výklopné stesní okno* Topení a klimatizace Ofukovací otvory.... Recirkulace vzduchu Topení.... Climatic (poloautomatická klimatizace)*.. Climatronic (automatická klimatizace)*... Bezpecnost.....

8 Pasivní bezpecnost.. Zásadn platí.. Správná poloha sedadel Rozjezd a jízda.. Nastavení polohy volantu Spínací skíka Startování motoru... Bezpecnostní pásy Proc bezpecnostní pásy?.. Fyzikální zákony celního nárazu..... Dlezité pokyny k pouzití bezpecnostních pás. Obsluha Bezpecnost Pokyny k jízd Provozní pokyny Svépomoc Technická data 4 Obsah Jak správn pipnout bezpecnostní pás?... Pedepínace pás Provozní pokyny Pojis Inteligentní technika. Elektronický stabilizacní systém (ESP)*.... Brzdy

9 Posilovac brzd.. Protiblokovací systém (ABS)*... Brzdový asistent*.... Elektrohydraulické servoízení.. Sledování tlaku v pneumatikách*.... Filtr pevných cvozidla. Protoze mozností vybavení Vaseho vozidla píslusenstvím je celá ada, nelze se vyhnout tomu, ze i pes clenní do odstavc mze být nkde popisováno píslusenství, které Vase vozidlo nemá. Upozornní! Poznámka nadepsaná Upozornní Vás upozoruje na mozná poskození Vaseho vozidla (nap. závada na pevodovce) nebo na obecné nebezpecí nehody. Krátká informace a instrukce Kazdý odstavec má svj nadpis. Následuje krátká informace (velká kurzíva) o obsahu odstavce. Na píslusné vyobrazení navazuje instrukce (vtsí písmo), která Vám pímo vysvtluje potebné úkony. Cinnosti, které je teba vykonat, jsou uvozeny pomlckou. Zivotní prostedí Poznámka nadepsaná Zivotní prostedí Vás upozoruje na nutnost ochrany zivotního prostedí. Takto oznacené jsou napíklad rady pro snízení spoteby pohonných hmot. Smrová oznacení v textu Vsechny údaje jako,,vlevo",,,vpravo",,,vpedu",,,vzadu" jsou vztazeny ke smru jízdy. Poznámka Poznámka jako taková Vás upozoruje zcela obecn na informace dlezité k provozu Vaseho vozidla. Znacky v textu * Takto oznacené soucásti výbavy jsou sériov montovány jen na urcité modely nebo jsou dodávány jen jako mimoádná výbava. Konec odstavce. Odstavec pokracuje na dalsí stran. 7 Obsluha Obsluha Bezpecnost Pokyny k jízd Provozní pokyny Svépomoc Technická data 8 Interiér Obr. 1 Nkterá vybavení zobrazená na tomto obrázku patí jen k urcitým modelm nebo jsou soucástí rozsíeného vybavení. Interiér 9 Interiér Pehled Tento pehled Vám pomze rychle se seznámit s ukazateli a ovládacími prvky vozidla. 1 A 2 A 3 A 4 A 5 A 18 A Spínace podle výbavy: - odjistní víka zavazadlového prostoru* A 20 A 21 A 22 A 23 A 24 A 25 A 26 A 27 A , Elektrické ovládání oken*..... Ovládání el. nastavitelných vnjsích zrcátek*.. Ofukovací otvory... Multifunkcní modul*.... Pácka multifunkcního pepínace: - smrová, dálková a parkovací svtla, svtelná houkacka tempomat*....

10 . Zvuková houkacka, airbag idice.... Panel pístroj: ukazatele a kontrolní svtla.... Pácka multifunkcního pepínace: - multifunkcní ukazatel* strace a ostikovace A 7 A 8 A - hlídání vnitního prostoru* Pojistkový box v pístrojové desce Spínac svtel a nastavení sklonu hlavních svtlomet.... Pácka otvírání víka motorového prostoru Pácka nastavitelného volantu. Spínací skíka Autorádio* Kolébkový pepínac vyhívání sedadla idice*. Spínace centrálního zamykání*.... Podle výbavy: - adicí páka (mechanická pevodovka).

11 volicí páka (6stupová automatická pevodovka*).... Kolébkový pepínac vyhívání sedadla spolujezdce* Podle výbavy: - popelník*.. - odkládací schránka... CD-mnic* A 29 A 9 A Spínac vyhívání zadního skla A Podle výbavy: - spínac ESP* A 12 A 13 A 14 A 30 A - spínac ASR*..... Ofukovací otvory... Spínac varovných svtel Kontrolní svtlo vypnutého airbagu spolujezdce*... Podle výbavy: - ovládání topení...

12 ovládání Climaticu*... - ovládání Climatronicu*.... Odkládací schránky na stran spolujezdce* Airbag spolujezdce*..... Vypínac airbagu() spolujezdce*... Bezpecnost Pokyny k jízd Poznámka Soucásti výbavy oznacené * jsou sériov montovány jen na urcité modely nebo jsou dodávány jen jako mimoádná výbava. U vozidel, která jsou z výrobního závodu vybavena autorádiem nebo navigacním systémem, je pilozen zvlástní návod k obsluze tchto pístroj. Uspoádání ovládacích prvk vozidel s ízením vpravo se cástecn odlisuje od zobrazeného uspoádání na strana 8, obr. 1. Symboly vsak odpovídají jednotlivým ovládacím prvkm. 15 A 16 A 17 A Obsluha Provozní pokyny Svépomoc Technická data 10 Zkrácený návod Zkrácený návod Základní funkce a pokyny Úvodem Kapitola Zkrácený návod slouzí pouze k rychlému seznámení se základními ovládacími prvky vozidla. Je nutné dbát vsech pokyn a upozornní obsazených v dalsích kapitolách Návodu k obsluze. Odemknutí a zamknutí vozidla Obr. 3 Nastavitelný volant: pácka u sloupku ízení Nastavení polohy volantu Obr. 2 Klíc s dálkovým ovládáním 1 A Odemknutí vozidla 2 A Odjistní víka zavazadlového prostoru 3 A Zamknutí vozidla 4 A Vyklopení/sklopení klíce Obr. 4 Správná vzdálenost idice od volantu Volant mzete nastavit výskov i podéln. Dalsí pokyny strana 97,,,Nastavení polohy volantu". Dalsí pokyny strana 44,,,Odemknutí a zamknutí vozidla". POZOR! Nastavte vzdálenost mezi volantem a hrudníkem tak, aby byla nejmén 25 cm obr. 4. Jestlize tato minimální vzdálenost není dodrzena, nemusí Zkrácený návod 11 POZOR! Pokracování Nastavení pedních sedadel systém airbag plnit svou ochrannou funkci - pi aktivaci mze být zivotu nebezpecný! Volant nesmíte nastavovat za jízdy! Z bezpecnostních dvod mzete vozidlo pouzívat, teprve az pácka zaklapne do pvodní polohy, jinak by mohl volant bhem jízdy neocekávan zmnit polohu - nebezpecí nehody! Nastavení výsky pás Obr. 6 Ovládací prvky nastavení sedadla 1 A Nastavení sedadla v podélném smru 2 A Nastavení výsky sedadla* 3 A Nastavení sklonu zádové opry Dalsí pokyny strana 62,,,Nastavení pedních sedadel". Obr. 5 Pední sedadlo: nastavení výsky pás POZOR! Sedadlo idice nastavujte pouze u stojícího vozidla- nebezpecí nehody! Zatlacte na horní prvlak pásu a posute uchycení pásu pozadovaným smrem nahoru nebo dol obr. 5. Po nastavení výsky pezkousejte správné zapadnutí horního uchycení pásu krátkým trhnutím. Dalsí pokyny strana 130,,,Nastavení výsky pás na pedních sedadlech". POZOR! Výsku pásu nastavte tak, aby ramenní cást pásu procházela piblizn stedem ramene, v zádném pípad ne pes krk! Obsluha Bezpecnost Pokyny k jízd Provozní pokyny Svépomoc Technická data 12 Zkrácený návod Ovládání el. nastavitelných vnjsích zrcátek* Zapnutí a vypnutí svtel Obr. 7 Vnitní cást dveí: ovládací kolecko Obr. 8 Pístrojová deska: spínac svtel Vyhívání vnjsích zrcátek Nastavení levého vnjsího zrcátka Nastavení pravého vnjsího zrcátka Vypnutí ovládání Dalsí pokyny strana 60,,,Zptná zrcátka". Vypnutí vsech svtel Zapnutí obrysových svtel Zapnutí potkávacích a dálkových svtel Svtlomety do mlhy* Koncové svtlo do mlhy Dalsí pokyny strana 51,,,Zapnutí a vypnutí svtel". Zkrácený návod 13 Pácka smrových a dálkových svtel A A Intervalový pepínac 0 A Stírání vypnuto 1 A Stírání v intervalech 2 A Pomalé stírání 3 A Rychlé stírání 4 A Jednorázové setení skla 5 A Omývací a stírací automatika Obr. 9 Pácka smrových svtel a pepínání dálkových svtel A A Smrové svtlo vpravo B A Smrové svtlo vlevo C A Pepínání potkávacích a dálkových svtel D A Svtelná houkacka Stírání zadního skla* 6 A Stírání v cyklech - kazdých 6 sekund 7 A Omývací a stírací automatika Dalsí pokyny strana 58,,,Strace".

13 Elektrické ovládání oken* Dalsí pokyny strana 54,,,Pácka smrových svtel a dálkových svtel ". Pácka strac Obr. 11 Spínace ve dveích idice A A Spínac ovládání okna ve dveích idice B A Spínac ovládání okna ve dveích spolujezdce C A Spínac ovládání okna v pravých zadních dveích* D A Spínac ovládání okna v levých zadních dveích* Obr. 10 Pácka strac Obsluha Bezpecnost Pokyny k jízd Provozní pokyny Svépomoc Technická data 14 Zkrácený návod S A Bezpecnostní spínac* Dalsí pokyny strana 173,,,Cerpání pohonných hmot". Dalsí pokyny strana 46,,,Spínace elektrického ovládání oken". Odjistní víka motorového prostoru Cerpání pohonných hmot Obr. 12 Bocní strana vozidla vpravo vzadu: kryt hrdla Obr. 14 Pácka odjistní víka motorového prostoru Zatáhnte za pácku pod pístrojovou deskou na stran idice obr. 14. Dalsí pokyny strana 175,,,Odjistní víka motorového prostoru". Otevení víka motorového prostoru Obr. 13 Kryt hrdla palivové nádrze s odsroubovaným uzávrem Kryt hrdla palivové nádrze odklopte rukou obr. 12. Uzávr hrdla palivové nádrze odemknte klícem smrem doleva (platí pro vozidla bez automatického odjisování krytu hrdla). Uzávr palivové nádrze vysroubujte smrem doleva a nasate jej shora na kryt obr. 13. Obr. 15 Mízka chladice: páka pojistky Zkrácený návod c A Olej je nutno doplnit. Dalsí pokyny strana Obr. 16 Zajistní víka motorového prostoru vzprou Zmácknte pojistku strana 14, obr. 15, víko se odjistí. Vyjmte z drzáku vzpru a zajistte zvednuté víko tak, ze konec vzpry zasunete do urceného otvoru obr. 16. Dalsí pokyny strana 175,,,Otevení a zavení víka motorového prostoru". Kontrola hladiny motorového oleje Obr. 17 Mrka oleje a A Olej se nesmí doplnit. b A Olej se mze doplnit. Obsluha Bezpecnost Pokyny k jízd Provozní pokyny Svépomoc Technická data 16 Pístroje a kontrolní svtla Pístroje a kontrolní svtla Pehled panelu pístroj Obr. 18 Panel pístroj 1 A Otáckomr strana 16 2 A Displej: Jsou-li zapnutá svtla, je panel pístroj osvtlen. U jednotlivých výbav se provedení panelu pístroj lisí. - s digitálními hodinami strana 19 - s pocítadlem ujeté vzdálenosti strana 18 3 A Rychlomr 4 A Ukazatel teploty chladicí kapaliny* strana 17 5 A Displej: Otáckomr 1 Zacátek cervené cásti stupnice na otáckomru A obr. 18 oznacuje u vsech rychlostních stup nejvyssí pípustný pocet otácek pro motor, který je zajetý a zahátý na provozní teplotu. Ped dosazením této oblasti peate na nejblizsí vyssí rychlostní stupe, pop. zvolte polohu D volicí páky automatické pevodovky. - s ukazatelem interval servisních prohlídek strana 18 - s multifunkcním ukazatelem* strana 20 - s informacním displejem* strana 23 6 A Kolík pro nastavení hodin / nulovací tlacítko 7 A Ukazatel zásoby paliva strana 17 Na nizsí rychlostní stupe je nutno peadit, jakmile vozidlo pestává jet plynule. Pístroje a kontrolní svtla Bhem zábhu a vzdy, kdyz není motor zahátý na provozní teplotu, se vyhnte vyssím otáckám motoru strana POZOR! Ped otevením víka motorového prostoru a kontrolou chladicí kapaliny dbejte následujících pokyn strana 176,,,Práce v motorovém prostoru". Upozornní! Rucicka otáckomru se nesmí v zádném pípad dostat do cerven oznaceného pole stupnice otáckomru - nebezpecí poskození motoru! Upozornní! Pídavné reflektory a jiné doplkové díly umístné ped pívody cerstvého vzduchu do motorového prostoru zhorsují úcinnost chlazení motoru. Pi vysokých vnjsích teplotách a silném zatízení motoru pak vzniká nebezpecí pehátí motoru. Zivotní prostedí Vcasné zaazení vyssího pevodového stupn pomáhá snizovat spotebu paliva a snizuje hluk zpsobený provozem vozidla, setí zivotní prostedí a prospívá zivotnosti a spolehlivosti motoru. Ukazatel zásoby paliva 7 Ukazatel zásoby paliva A strana 16, obr. 18 je funkcní pouze pi zapnutém zapalování. Ukazatel teploty chladicí kapaliny* 4 Ukazatel teploty chladicí kapaliny A strana 16, obr. 18 je funkcní pouze pi zapnutém zapalování. Pedejdte poskození motoru tím, ze budete respektovat následující pokyny k teplotním rozsahm na stupnici. Oblast nízké teploty Dokud je rucicka v levé oblasti stupnice*, motor jest nedosáhl provozní teploty. Vyhnte se jízd s vysokými otáckami, na plný plyn a silnému zatízení motoru. Oblast provozní teploty V okamziku, kdy se rucicka dostane do stední cásti stupnice*, dosáhl motor své provozní teploty. Pi silnjsím zatízení motoru a vysokých vnjsích teplotách se mze rucicka vychýlit doprava. Toho si nemusíte vsímat, dokud nezacne blikat varovný symbol na panelu pístroj. Pokud symbol na panelu pístroj bliká, je teplota chladicí kapaliny pílis vysoká, nebo je její hladina pílis nízká. Dbejte následujících pokyn strana 30,,,Teplota, mnozství chladicí kapaliny ".

14 Palivová nádrz má objem asi 45 litr. Kdyz ukazatel klesne do oblasti rezervy, zobrazí se na panelu pístroj varovný symbol. V tomto okamziku zbývá v nádrzi jest asi 7 litr paliva. Tento symbol Vám pipomene nutnost nacerpání pohonných hmot. Na informacním displeji* se zobrazí: PLEASE REFUEL (NACERPEJTE PALIVO) Jako varovný signál zazní i akustická signalizace (1 pípnutí). Upozornní! Nikdy palivovou nádrz zcela nevycerpejte! Nepravidelným zásobením palivového systému mze docházet k nepravidelným zázehm, pop. vzntm v motoru. Nespálené palivo se mze dostat do výfukové soustavy a zpsobit poskození katalyzátoru. Obsluha Bezpecnost Pokyny k jízd Provozní pokyny Svépomoc Technická data 18 Pístroje a kontrolní svtla Pocítadlo ujeté vzdálenosti Signalizace pekrocení rychlosti* Pi pekrocení rychlosti 120 km/h budete na tuto skutecnost upozornni akustickou signalizací. Klesne-li rychlost pod tuto hranici, bude akustická signalizace pekrocení rychlosti vypnuta. Tato funkce platí pouze pro nkteré zem. POZOR! Pocítadlo denní ujeté vzdálenosti nenulujte z bezpecnostních dvod za jízdy, ale pouze u stojícího vozidla. Obr. 19 Displej: pocítadlo ujeté vzdálenosti Poznámka U vozidel s informacním displejem se na displeji zobrazují ob pocítadla soucasn. Ujetá vzdálenost se udává v kilometrech (km). U nkterých provedení se pouzívá jako jednotka,,míle". Pi vypnutém zapalování je na displeji zobrazeno pocítadlo celkové ujeté vzdálenosti. Po zapnutí zapalování se na displeji zobrazí pocítadlo denní ujeté vzdálenosti. Pocítadla pak mzete pepínat nulovacím tlacítkem. Nulovací tlacítko 6 Krátkým stisknutím nulovacího tlacítka A strana 16, obr. 18 mzete pepínat mezi pocítadlem denní a celkové ujeté vzdálenosti. Které pocítadlo je na displeji práv zobrazeno, rozpoznáte podle toho, ze u pocítadla denní ujeté vzdálenosti se nad údajem ujeté vzdálenosti zobrazí trip obr Drzíte-li tlacítko A asi 1 s stisknuté, dojde k vymazání pocítadla denní ujeté vzdálenosti. 6 Stisknete-li tlacítko A na více nez 3 s, zobrazí se údaj o zbývajícím poctu kilometr a dn do servisní prohlídky (pocítadlo denní ujeté vzdálenosti se pitom nevymaze). Ukazatel interval servisních prohlídek Obr. 20 Ukazatel interval servisních prohlídek: upozornní Hlásení závad Pokud doslo v panelu pístroj k závad, zobrazí se na displeji denního pocítadla ujeté vzdálenosti trvale def. Závadu nechte co nejdíve odstranit v odborném servisu. Podle výbavy vozidla se mze zobrazení na displeji mírn odlisovat. Ukazatel interval servisních prohlídek Asi 30 dn ped dosazením intervalu servisní prohlídky se na displeji pocítadla ujeté vzdálenosti zobrazí symbol klíce obr. 20. Vedle symbolu klíce se Pístroje a kontrolní svtla zobrazí na 10 s údaj o zbývajícím poctu kilometr, a poté na 10 s údaj o zbývajícím poctu dn do servisní prohlídky. Na informacním displeji* se zobrazí: SERVICE IN... KM OR... DAYS (SERVIS ZA... KM NEBO... DNÍ) Údaj o kilometrech, pop. o dob do servisní prohlídky se postupn snizuje v krocích po 100 km, pop. po 1 dnu. Jakmile je dosazen interval servisní prohlídky, zobrazí se na displeji blikající symbol klíce a nápis: INSP Na informacním displeji* se zobrazí: SERVICE NOW (SERVIS NYNÍ) Údaj zmizí asi po 20 s po zapnutí zapalování. Denní pocítadlo se objeví i po stisknutí nulovacího tlacítka denního pocítadla na déle nez 1 s. Zobrazení zbývajícího poctu kilometr a dn do servisní prohlídky Zbývající pocet kilometr a dn do servisní prohlídky mzete kdykoli zobrazit následujícím zpsobem: 19 Pi vypnutém zapalování stisknte nulovací tlacítko a drzte je. Zapnte zapalování, nulovací tlacítko uvolnte a pootocte jím vpravo. Tím dojde k vynulování ukazatele. Upozornní! Vynulování ukazatele interval servisních prohlídek nedoporucujeme provádt svépomocí, nebo by mohlo dojít k chybnému nastavení interval servisních prohlídek, a tím i k mozným závadám na vozidle. Poznámka Ukazatel nikdy nenulujte mezi servisními prohlídkami, jinak mohou být udávané hodnoty chybné. Dojde-li k odpojení akumulátoru vozidla, zstávají hodnoty ukazatele interval servisních prohlídek zachované. Pokud byl v rámci opravy vymnn panel pístroj, je nutno ukazatel interval servisních prohlídek znovu nakódovat. Tuto práci provádí odborný servis. Po vynulování ukazatele s prodlouzenými promnlivými servisními intervaly (QG1) pomocí nulovacího tlacítka se budou údaje zobrazovat jako u vozidel s prodlouzenými pevnými servisními intervaly (QG2). Z tohoto dvodu doporucujeme provádt nulování servisních prohlídek pouze v odborném servisu, který provede správné vynulování pomocí diagnostického pístroje. 6 Stisknte na déle nez 3 s nulovací tlacítko A. Na displeji pocítadla ujeté vzdálenosti se zobrazí symbol klíce.

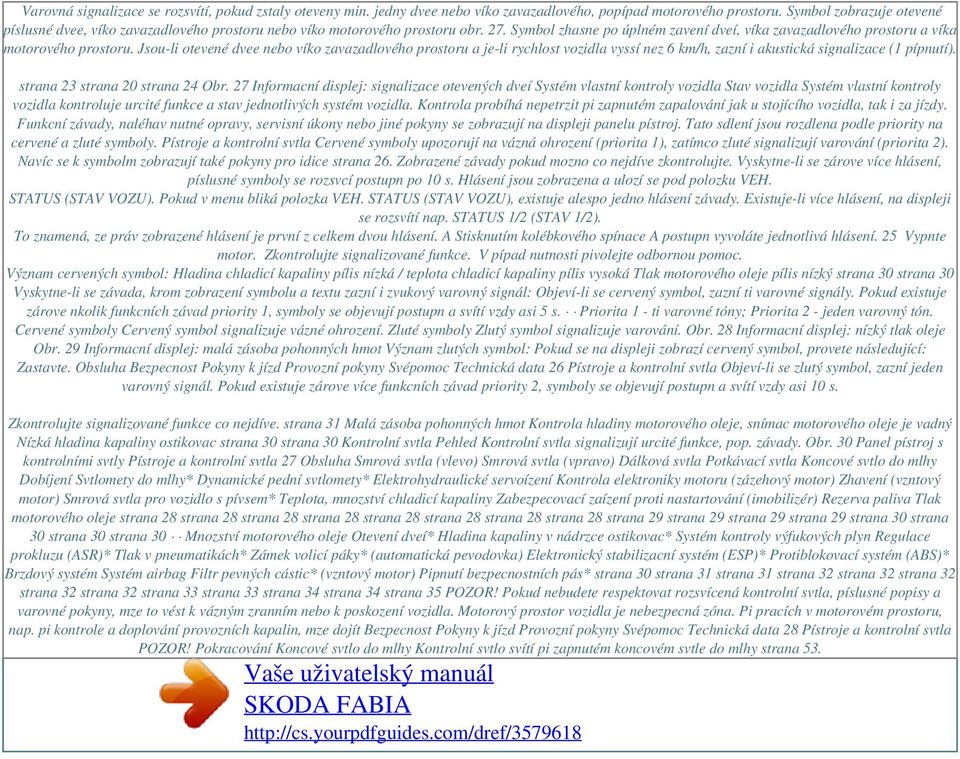

15 Vedle symbolu klíce se zobrazí na 10 s údaj o zbývajícím poctu kilometr, a poté na 10 s údaj o zbývajícím poctu dn do servisní prohlídky. Vynulování ukazatele interval servisních prohlídek Vynulování doporucujeme nechat provést v odborném servisu. Odborný servis: Podrobnjsí informace k servisním intervalm viz brozura Servisní knízka. Vynulování ukazatele interval servisních prohlídek lze provést az poté, co se na displeji panelu pístroj zobrazí servisní hlásení nebo alespo pedvarování. vynuluje pam ukazatele po provedení píslusné prohlídky; provede záznam v Servisní knízce; Digitální hodiny Hodiny nastavujte ovládacím knoflíkem, který je umístn vlevo dole vedle rychlomru strana 16, obr. 18. Nastavení hodin Pootocte ovládacím knoflíkem smrem doleva. Provozní pokyny Svépomoc Technická data nalepí na bok pístrojové desky na stran idice nálepku, kde je vyznacen termín pístí servisní prohlídky. Vynulování ukazatele interval servisních prohlídek mzete provádt i pomocí 6 nulovacího tlacítka A následujícím zpsobem: Obsluha Bezpecnost Pokyny k jízd 20 Pístroje a kontrolní svtla Nastavení minut Pootocte ovládacím knoflíkem smrem doprava. Pam POZOR! Hodiny nenastavujte z bezpecnostních dvod za jízdy, ale pouze u stojícího vozidla. Multifunkcní ukazatel (Palubní pocítac)* Úvod Údaje multifunkcního ukazatele se zobrazují dle provedení vozidla na displeji obr. 21, nebo na informacním displeji strana 23, obr. 24. Multifunkcní ukazatel poskytuje celou adu uzitecných informací: Venkovní teplotu Dojezd Okamzitou spotebu pohonných hmot Prmrnou spotebu pohonných hmot Dobu jízdy Ujetou vzdálenost Prmrnou rychlost jízdy strana 21 strana 22 strana 22 strana 22 strana 22 strana 22 strana 22 Obr. 21 Panel pístroj: multifunkcní ukazatel Multifunkcní ukazatel je vybaven dvma automaticky pracujícími pammi. V zobrazovacím poli uprosted je zobrazena zvolená pam obr. 21. Údaje pamti pro jednotlivou jízdu (pam c. 1) jsou zobrazovány tehdy, kdyz se na displeji objeví c. 1. Pokud se na displeji objeví c. 2, jsou zobrazovány údaje pamti pro celkovou jízdu (pam c. 2). B Pepínání pamtí se provádí pomocí tlacítka A strana 21, obr. 22. Pam pro jednotlivou jízdu (pam c. 1) Pam pro jednotlivou jízdu shromazuje informace o jízd od zapnutí zapalování az po jeho vypnutí. Pokud v jízd v prbhu 2 hodin po vypnutí zapalování pokracujete, vyhodnocují se nové hodnoty spolu s pedcházejícími. Perusíte-li jízdu na více nez 2 hodiny, pam se automaticky vynuluje. Pam pro celkovou jízdu (pam c. 2) Pam pro celkovou jízdu shromazuje informace o jízd z libovolného poctu jednotlivých jízd az do celkové doby 100 hodin nebo ujeté vzdálenosti km. Po pekrocení nkteré z uvedených hodnot se pam vynuluje a výpocet se provádí od zacátku. Na rozdíl od pamti pro jednotlivou jízdu se tato pam po perusení jízdy nad 2 hodiny nevynuluje. Poznámka Modely pro urcité zem mohou mít hodnoty udávané v britských jednotkách. Pístroje a kontrolní svtla 21 Poznámka Pokud byl odpojen akumulátor, jsou vsechny ulozené hodnoty vynulovány. Obsluha prmrná spoteba pohonných hmot; ujetá vzdálenost; prmrná rychlost jízdy; doba jízdy. Multifunkcní ukazatel mzete obsluhovat pouze pi zapnutém zapalování. Po zapnutí zapalování se zobrazí funkce, která byla zvolena jako poslední ped vypnutím. Pokud venkovní teplota klesne pod +4 C, zobrazí se údaj venkovní teploty se symbolem snhové vlocky (varovná signalizace náledí) obr. 23 a zazní akustická signalizace* na 10 s. Symbol upozoruje idice na moznost tvorby náledí. Displej se automaticky pepne na pvodn navolenou funkci po uplynutí 10 s. Venkovní teplota Obr. 22 Multifunkcní ukazatel: ovládací prvky A B Pepínac funkcí A a nulovací tlacítko A jsou umístny na pácce strac obr. 22. Volba pamti B Opakovaným krátkým stisknutím tlacítka A zvolíte pozadovanou pam. Výbr funkcí A Stisknte kolébkové tlacítko A nahoe nebo dole. Tím na displeji postupn vyvoláte jednotlivé funkce multifunkcního ukazatele. Obr. 23 Multifunkcní ukazatel: venkovní teplota Venkovní teplota se zobrazuje na displeji pi zapnutém zapalování. Správná hodnota se zobrazuje se zpozdním asi 5 minut. U stojícího vozidla nebo za velmi nízké jizdní rychlosti mze být udávaná teplota vyssí nez venkovní teplota z dvod uvolnného tepla z motoru. Pokud venkovní teplota klesne pod +4 C, zobrazí se údaj venkovní teploty se symbolem snhové vlocky (varovná signalizace náledí) obr. 23 a zazní akustická signalizace* na 10 s. Nulování Zvolte pozadovanou pam. B Stisknte tlacítko A na déle nez 1 s. B Tlacítkem A se vynulují následující hodnoty zvolené pamti: Obsluha Bezpecnost Pokyny k jízd Provozní pokyny Svépomoc Technická data 22 Pístroje a kontrolní svtla Chceteli zjistit prmrnou spotebu za urcité období, musíte pam vynulovat B tlacítkem A strana 21, obr. 22 na pocátku mení.

16 Po vynulování tohoto údaje se bhem prvních 300 m jízdy na displeji zobrazují cárky. Bhem jízdy se zobrazená hodnota aktualizuje kazdých 5 s. POZOR! Nikdy se pln nespoléhejte pouze na základ údaje ukazatele venkovní teploty, ze na silnici není náledí. Mjte na pamti, ze jiz pi venkovní teplot +4 C se mze tvoit náledí - varování ped náledím! Poznámka Jestlize jsou práv zobrazovány navigacní pokyny (bhem navádní k cíli), údaj o venkovní teplot se nezobrazuje, je nutné jej vyvolat z menu (platí pro vozidla s navigacním systémem a informacním displejem). Poznámka Mnozství spotebovaných pohonných hmot se nezobrazuje. Doba jízdy Na displeji se zobrazuje doba jízdy, která uplynula od posledního vynulování pamti strana 20. Chcete-li mit dobu jízdy od urcitého okamziku, musíte stisb knutím tlacítka A strana 21, obr. 22 v tomto urcitém case pam vynulovat. Maximální hodnota na ukazateli pro ob pamti je 99 hodin a 59 minut. Po pekrocení této hodnoty se pamti vynulují. Dojezd Na displeji se objeví piblizný údaj o dojezdu v kilometrech. Udává, jakou vzdálenost mze Vase vozidlo jest ujet se soucasným mnozstvím paliva a stejným zpsobem jízdy. Dojezd se zobrazuje v krocích po 10 km. Základem pro výpocet dojezdu je spoteba pohonných hmot bhem posledních 50 km. Jedete-li úspornji, dojezd se zvýsí. Pokud dojde k vynulování pamtí (po odpojení akumulátoru), musíte najet 50 km, aby se Vám zobrazila odpovídající hodnota km. Ujetá vzdálenost Na displeji se zobrazuje ujetá vzdálenost, která uplynula od posledního vynulování pamti strana 20. Chcete-li mit ujetou vzdálenost od urcitého okamziku, B musíte stisknutím tlacítka A strana 21, obr. 22 v tomto urcitém case pam vynulovat. Maximální hodnota na ukazateli pro ob pamti je 9999 km. Po pekrocení této hodnoty se pamti vynulují. Okamzitá spoteba pohonných hmot Na displeji se objeví údaj o okamzité spoteb v l/100 km. Pomocí tohoto údaje mzete pizpsobit styl jízdy pozadované spoteb. U stojícího nebo pomalu jedoucího vozidla se údaj zobrazí v l/h. Prmrná rychlost jízdy Na displeji se zobrazuje prmrná rychlost jízdy v km/h od posledního vynulování pamti strana 20. Chcete-li zjistit prmrnou rychlost jízdy za urcité období, B musíte pam vynulovat tlacítkem A strana 21, obr. 22 na zacátku tohoto mení. Prmrná spoteba pohonných hmot Na displeji se zobrazuje prmrná spoteba paliva v l/100 km od posledního vynulování pamti strana 20. Pomocí tohoto údaje mzete pizpsobit styl jízdy pozadované spoteb. Pístroje a kontrolní svtla Po vynulování tohoto údaje se bhem prvních 100 m jízdy zobrazují na displeji cárky. Na displeji se mohou (podle výbavy vozidla) zobrazovat následující údaje: Menu strana 23 strana 24 strana 18 strana 112 strana Informacní displej* Úvod Varovná signalizace otevených dveí, víka zavazadlového prostoru a víka motorového prostoru Ukazatel interval servisních prohlídek Telefon Polohy volicí páky 6stupové automatické pevodovky Menu Obr. 24 Panel pístroj: informacní displej Informacní displej Vás jednoduchým zpsobem informuje o aktuálním provozním stavu Vaseho vozidla. Krom toho poskytuje informacní displej (podle výbavy vozidla) údaje z autorádia, multifunkcního ukazatele a navigacního systému. Pi zapnutém zapalování a za jízdy jsou ve vozidle neustále kontrolovány urcité funkce a stav vozidla. Funkcní závady, pop. nutnost provedení opravy a dalsí pokyny signalizují cervené symboly strana 25 a zluté symboly strana 25. Rozsvícení symbolu je doprovázeno akustickým signálem. Navíc se na displeji zobrazí informacní a varovné texty strana 26. Zobrazení text je mozné v nkterém z tchto jazyk: cestina, anglictina, nmcina, francouzstina, italstina, spanlstina, portugalstina. Píslusný jazyk si mzete zmnit v menu informacního displeje. Obr. 25 Informacní displej: menu Obr. 26 Informacní displej: ovládací prvky Obsluha Bezpecnost Pokyny k jízd Provozní pokyny Svépomoc Technická data 24 Pístroje a kontrolní svtla A Menu vyvoláte stisknutím kolébkového tlacítka A strana 23, obr. 26 na dobu delsí nez 1 s. A Tlacítkem A mzete volit jednotlivé polozky. Po krátkém stisknutí B A tlacítka A nebo po uvolnní tlacítka A (asi po 4 s) bude zobrazen navolený údaj. Varovná signalizace otevených dveí, víka zavazadlového prostoru a víka motorového prostoru Volit mzete (podle výbavy vozidla) následující polozky: MFD (MFA) VEH. STATUS (STAV VOZU) NAVIGATION (NAVIGACE) LANGUAGE (JAZYK) DISPLAY OFF (VYPNUTÍ DISPLEJE) Po zvolení polozky DISPLAY OFF (VYPNUTÍ DISPLEJE) se displej vypne. Displej A opt zapnete stisknutím kolébkového tlacítka A na dobu delsí nez 1 s. V pípad, ze stav vozidla není zcela v poádku (nap. signalizace nedostatku paliva), bliká v menu polozka VEH. STATUS (STAV VOZU). Po pepnutí na VEH. STATUS (STAV VOZU) se zobrazí první ze signalizovaných varování a následn mzete kolébkovým tlacítkem zobrazovat i dalsí provozní stavy (nap. nedostatek kapaliny v ostikovacích). Obsluha z výroby namontované navigace* je popsána ve zvlástním návodu, který jste obdrzeli pi koupi vozidla.

17 Varovná signalizace se rozsvítí, pokud zstaly oteveny min. jedny dvee nebo víko zavazadlového, popípad motorového prostoru. Symbol zobrazuje otevené píslusné dvee, víko zavazadlového prostoru nebo víko motorového prostoru obr. 27. Symbol zhasne po úplném zavení dveí, víka zavazadlového prostoru a víka motorového prostoru. Jsou-li otevené dvee nebo víko zavazadlového prostoru a je-li rychlost vozidla vyssí nez 6 km/h, zazní i akustická signalizace (1 pípnutí). strana 23 strana 20 strana 24 Obr. 27 Informacní displej: signalizace otevených dveí Systém vlastní kontroly vozidla Stav vozidla Systém vlastní kontroly vozidla kontroluje urcité funkce a stav jednotlivých systém vozidla. Kontrola probíhá nepetrzit pi zapnutém zapalování jak u stojícího vozidla, tak i za jízdy. Funkcní závady, naléhav nutné opravy, servisní úkony nebo jiné pokyny se zobrazují na displeji panelu pístroj. Tato sdlení jsou rozdlena podle priority na cervené a zluté symboly. Pístroje a kontrolní svtla Cervené symboly upozorují na vázná ohrození (priorita 1), zatímco zluté signalizují varování (priorita 2). Navíc se k symbolm zobrazují také pokyny pro idice strana 26. Zobrazené závady pokud mozno co nejdíve zkontrolujte. Vyskytne-li se zárove více hlásení, píslusné symboly se rozsvcí postupn po 10 s. Hlásení jsou zobrazena a ulozí se pod polozku VEH. STATUS (STAV VOZU). Pokud v menu bliká polozka VEH. STATUS (STAV VOZU), existuje alespo jedno hlásení závady. Existuje-li více hlásení, na displeji se rozsvítí nap. STATUS 1/2 (STAV 1/2). To znamená, ze práv zobrazené hlásení je první z celkem dvou hlásení. A Stisknutím kolébkového spínace A postupn vyvoláte jednotlivá hlásení. 25 Vypnte motor. Zkontrolujte signalizované funkce. V pípad nutnosti pivolejte odbornou pomoc. Význam cervených symbol: Hladina chladicí kapaliny pílis nízká / teplota chladicí kapaliny pílis vysoká Tlak motorového oleje pílis nízký strana 30 strana 30 Vyskytne-li se závada, krom zobrazení symbolu a textu zazní i zvukový varovný signál: Objeví-li se cervený symbol, zazní ti varovné signály. Pokud existuje zárove nkolik funkcních závad priority 1, symboly se objevují postupn a svítí vzdy asi 5 s. Priorita 1 - ti varovné tóny; Priorita 2 - jeden varovný tón. Cervené symboly Cervený symbol signalizuje vázné ohrození. Zluté symboly Zlutý symbol signalizuje varování. Obr. 28 Informacní displej: nízký tlak oleje Obr. 29 Informacní displej: malá zásoba pohonných hmot Význam zlutých symbol: Pokud se na displeji zobrazí cervený symbol, provete následující: Zastavte. Obsluha Bezpecnost Pokyny k jízd Provozní pokyny Svépomoc Technická data 26 Pístroje a kontrolní svtla Objeví-li se zlutý symbol, zazní jeden varovný signál. Pokud existuje zárove více funkcních závad priority 2, symboly se objevují postupn a svítí vzdy asi 10 s. Zkontrolujte signalizované funkce co nejdíve. strana 31 Malá zásoba pohonných hmot Kontrola hladiny motorového oleje, snímac motorového oleje je vadný Nízká hladina kapaliny ostikovac strana 30 strana 30 Kontrolní svtla Pehled Kontrolní svtla signalizují urcité funkce, pop. závady. Obr. 30 Panel pístroj s kontrolními svtly Pístroje a kontrolní svtla 27 Obsluha Smrová svtla (vlevo) Smrová svtla (vpravo) Dálková svtla Potkávací svtla Koncové svtlo do mlhy Dobíjení Svtlomety do mlhy* Dynamické pední svtlomety* Elektrohydraulické servoízení Kontrola elektroniky motoru (zázehový motor) Zhavení (vzntový motor) Smrová svtla pro vozidlo s pívsem* Teplota, mnozství chladicí kapaliny Zabezpecovací zaízení proti nastartování (imobilizér) Rezerva paliva Tlak motorového oleje strana 28 strana 28 strana 28 strana 28 strana 28 strana 28 strana 28 strana 28 strana 29 strana 29 strana 29 strana 29 strana 30 strana 30 strana 30 strana 30 Mnozství motorového oleje Otevení dveí* Hladina kapaliny v nádrzce ostikovac* Systém kontroly výfukových plyn Regulace prokluzu (ASR)* Tlak v pneumatikách* Zámek volicí páky* (automatická pevodovka) Elektronický stabilizacní systém (ESP)* Protiblokovací systém (ABS)* Brzdový systém Systém airbag Filtr pevných cástic* (vzntový motor) Pipnutí bezpecnostních pás* strana 30 strana 31 strana 31 strana 32 strana 32 strana 32 strana 32 strana 32 strana 33 strana 33 strana 34 strana 34 strana 35 POZOR! Pokud nebudete respektovat rozsvícená kontrolní svtla, píslusné popisy a varovné pokyny, mze to vést k vázným zranním nebo k poskození vozidla. Motorový prostor vozidla je nebezpecná zóna. Pi pracích v motorovém prostoru, nap. pi kontrole a doplování provozních kapalin, mze dojít Bezpecnost Pokyny k jízd Provozní pokyny Svépomoc Technická data 28 Pístroje a kontrolní svtla POZOR! Pokracování Koncové svtlo do mlhy Kontrolní svtlo svítí pi zapnutém koncovém svtle do mlhy strana 53.
