1 Montážní návod KAP. 1 Obsah dodávky Před montáţí zkontrolujte, prosím, obsah dodávky. Posuvné dveře bez rámu Obr. 1. Kování na posuvné dveře-vyobrazení (Skleněné dveře nejsou součástí dodávky). Seite 1

2 Popis Materiál ks 1 Vodící tyč Ø 25 mm Nerez 1 2 Koncové víčko (jiţ nasazené na vodící Nerez 1 tyči 3 Koncové víčko (jiţ nasazené na vodící Nerez 1 tyči 4 Vodící kladky Nerez 2 5 Stěnová úchytka Nerez 4 6 Dveřní zaráţka levá Nerez 1 7 Dveřní zaráţka pravá Nerez 1 8 Podlahové vedení Nerez 1 9 Speciální nářadí ocel 1 10 Inbusový klíč 8 mm ocel 1 11 Inbusový klíč 4 mm ocel 1 12 Inbusový klíč 3 mm ocel 1 KAP. 3 Postup montáže KAP. 2 Montážní pomůcky Vodováha Ţebřík Vrtačka s vrtákem 8 mm Měřící pásmo Hřebíček-hrot Olovnice Šroubovák Upozornění! Kování je konstruováno pro skleněné tvrzené posuvné dveře s předvrtanými otvory. Při montáţi jiných dveří můţe dojít k jejich poškození, nebo k poškození okolí popř.zranění osob. Obr.. 2 doporučená poloha posuvných dveří je zleva doprava Max. váha dveří: 120 kg Upozornění: Kování je vhodné pouze pro pouţití v interiéru Seite 2

3 1. Montáž zarážky na vodící tyč. Na zaráţkách(6) und (7).uvolněte šrouby s šestihranem Posuňte zaráţky (6) und (7) na vodící liště do polohy dle obr.2. Upozornění: Plastový tlumič musí směřovat dovnitř. Utáhněte šrouby, aby zaráţka pevně drţela ve své poloze a nemohla se pohybovat (7) Pravá zaráţka (6) levá zaráţka 3. Označte polohu stěnových držáků Pouţijte měřící pásmo a olovnici pro svislé měření. Podle obr.2 stanovte správnou montáţní výšku. Pouţijte vodováhu a označte 4 polohy pro stěnové drţáky. Pozor: Pro bezchybný posuv musí být stěnové drţáky v jedné lince Vodící lišta musí být 100% vodorovná, aby se dveře lehce pohybovaly. V případě. Ţe není vodorovná, budoou se dveře samovolně pohybovat a můţe dojít ke zranění nebo škodám. 4. Vrtání do zdi Pozor: Přesvěčte se, ţe v místě vrtání není potrubí nebo elektrické vedení. Pouţijte hmoţdinky odpovídající stavebnímu materiálu zdi. Pouţitý druh hmoţdinky konzultujte s odborníkem. Stěna musí být dostatečně silná, aby unesla váhu dveří. Neneseme zodpovědnost za škody způsobené nízkou nosností konstrukce stěny. Obr. 3 Montáţ zaráţky na obou stranách vodící tyče Vyvrtejte otvory Ø 8 mm a hloubky 45 mm na 4 označených místech. Otvory osaďte hmoţdinkami. 2. Stanovte polohu držáku na stěně Upozornění: Na stěně v oblasti posuvu nesmějí být pevné instalace jako vypínače a zásuvky. Seite 3 Montáţní výška je závislá na velikosti dveří a na vzdálenosti mezi dveřmi a podlahovým vedením (8). Na Obr. 2 je výška dveří x mm. Změřte přesně výšku dveří a podle obr.2 určete montáţní výšku. Obr. 4 Vrtání upevňovacích děr

4 5. Montáž úchytek Rozšroubujte stěnovou úchytku pomocí imbusového klíče 4 mm na 3 části. Plastový díl s vnitřním dílem drţáku úchytky upevněte s čepem na stěnu. Toto proveďte u všech 4 úchytek. Obr Montáž vodící tyče Poloţte vodící tyč do drţáků do a dejte ji do správné polohy. Utáhněte upevňovací čepy, aby se tyč nemohla posouvat. Abb. 5 Montáţ úchytek Sejměte černý plastový díl a přední díl úchytky (5) podle obr. 6 Po zajištění správné polohy vodící tyče utáhněte šrouby. Obr. 7 Boční pohled na stěnový drţák s vodící tyčí Seite 4

5 7. Montáž vodící tyče na skleněné dveře Pouţijte nářadí (9), které je součástí dodávky, k uvolnění krytu vodící tyče (4). Obr. 9 Montáţ vodících kladek na skleněné dveře Obr. 8 Odšroubování krytu vodící tyče nářadím (9) Pouţijte imbusový klíč 8 mm (10) k uvolnění obou upevňovacích šroubů vodících kladek (4). Opakujte tento postup pro druhou vodící kladku. Pozor: Podloţte skleněné dveře během montáţe kladek, aby nedocházelo k pnutí. Namontujte vodící kladky na skleněné dveře dle obr. 9 a utáhněte upevňovací šrouby pomocí imbusového klíče 8 mm (10). Připevněte kryt pomocí nářadí (9) Seite 5

6 8. Montáž podlahového vedení a zavěšení dveří Pro zavěšení dveří jsou potřeba 2 osoby.. Zavěste kladky na vodící lištu.. Pozor: Před započetím montáţe podlahové lišty (8) se ujistěte, ţe druhá osoba pevně drţí skleněné dveře. Zasuňte podlahové vedení (8) na dveře a označte vrtání v podlaze dle obr.2. Pozor: Podlahové vedení musí být umístěno tak, ţe dveře jsou během svého pohybu vţdy v tomto podlahovém vedení. Dveře znovu zavěste a podlahové vedení posuňte do správné polohy.v této poloze upevněte podlahové vedení šrouby. Zkontrolujte správnou polohu zaráţek (6) a (7). Pokud je potřeba, umístěte je tak, aby vodící kladky byly zastavovány černými gumovými zaráţkami. Vaše skleněné posuvné dveře jsou namontovány. Upozornění: Dveře jsou levé a pravé. Montáţní postup je stejný. Ujistěte se, ţe jste vybrali pro zamýšlený způsob otvírání správné dveře. Svislá poloha dveří je určena přesným polohováním podlahového vedení. Vyvrtejte v podlaze díru 8 mm a zasuňte do ní hmoţdinku. Obr. 10 Boční pohled na podlahové vedení Seite 6

7 Kap.4 Návod pro uživatele Dveře mohou být pouţívány ihned po ukončení montáţe Dveře se pohybují hladce mezi zaráţkami Část posuvných dveří musí být vţdy umístěna v podlahovém vedení. Dveře nesmí být zatíţeny těţkou dekorací.. Posuvné kování nečistěte čistícími prostředky obsahujícími kyselinu. Kaţdých 6 měsíců zkontrolujte polohu kladek na skleněných dveřích. Je-li viditelná vůle,postupujte dle návodu k montáţi krok 7. Čistěte vodící lištu a kladky pravidelně suchou prachovkou, abyste zajistili hladký chod kladek. Zkontrolujte všechny díly, kdyţ dveře nebyly delší dobu pouţívány. Podlahové vedení zabraňuje chvění dveří nebo jejich vypadnutí. Neopírejte se o posuvné dveře ani o ně neopírejte těţké předměty. Zabraňte umístění předmětů v oblasti posuvu dveří. Nezdrţujte se v oblasti posuvu dveří. Náhodou je můţe někdo otevřít aniţ by věděl, ţe se nacházíte na druhé straně. KAP. 5 Údržba Kování čistěte jemnými prostředky nebo vodou. Nepouţívejte prostředky obsahující kyseliny. Jednou za 6 měsíců zkontrolujte pevné usazení stěnových úchytek. V případě, ţe objevíte nedostatek v uchycení, dveře nepouţívejte. Jednou za 6 měsíců zkontrolujte upevnění zaráţek a v případě potřeby dotáhněte uvolněné šrouby. Jednou za 6 měsíců zkontrolujte plastové kladky a rovnoběţnost vodící tyče. Zjistíte-li deformace, dveře nepouţívejte. Jednou za 6 měsíců zkontrolujte vzdálenost mezi dveřmi a podlahou. Zmenšení vzdálenosti můţe být způsobeno deformací vodící lišty, opotřebením otvorů vrtaných do zdi nebo opotřebením součástek. Dveře nepouţívejte. Seite 7

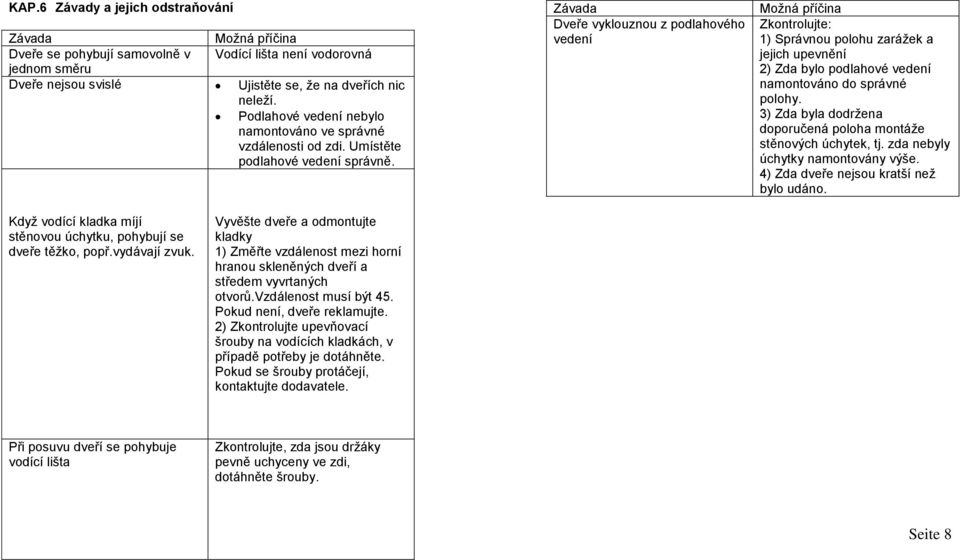

8 KAP.6 Závady a jejich odstraňování Závada Moţná příčina Dveře se pohybují samovolně v Vodící lišta není vodorovná jednom směru Dveře nejsou svislé Ujistěte se, ţe na dveřích nic neleţí. Podlahové vedení nebylo namontováno ve správné vzdálenosti od zdi. Umístěte podlahové vedení správně. Závada Dveře vyklouznou z podlahového vedení Moţná příčina Zkontrolujte: 1) Správnou polohu zaráţek a jejich upevnění 2) Zda bylo podlahové vedení namontováno do správné polohy. 3) Zda byla dodrţena doporučená poloha montáţe stěnových úchytek, tj. zda nebyly úchytky namontovány výše. 4) Zda dveře nejsou kratší neţ bylo udáno. Kdyţ vodící kladka míjí stěnovou úchytku, pohybují se dveře těţko, popř.vydávají zvuk. Vyvěšte dveře a odmontujte kladky 1) Změřte vzdálenost mezi horní hranou skleněných dveří a středem vyvrtaných otvorů.vzdálenost musí být 45. Pokud není, dveře reklamujte. 2) Zkontrolujte upevňovací šrouby na vodících kladkách, v případě potřeby je dotáhněte. Pokud se šrouby protáčejí, kontaktujte dodavatele. Při posuvu dveří se pohybuje vodící lišta Zkontrolujte, zda jsou drţáky pevně uchyceny ve zdi, dotáhněte šrouby. Seite 8
