Montážní návod posuvně parkovacího systému SLF 300

Rozměr: px

Začít zobrazení ze stránky:

Download "Montážní návod posuvně parkovacího systému SLF 300"

Arnošt Slavík
před 8 lety
Počet zobrazení:

1 Montážní návod posuvně parkovacího systému 1

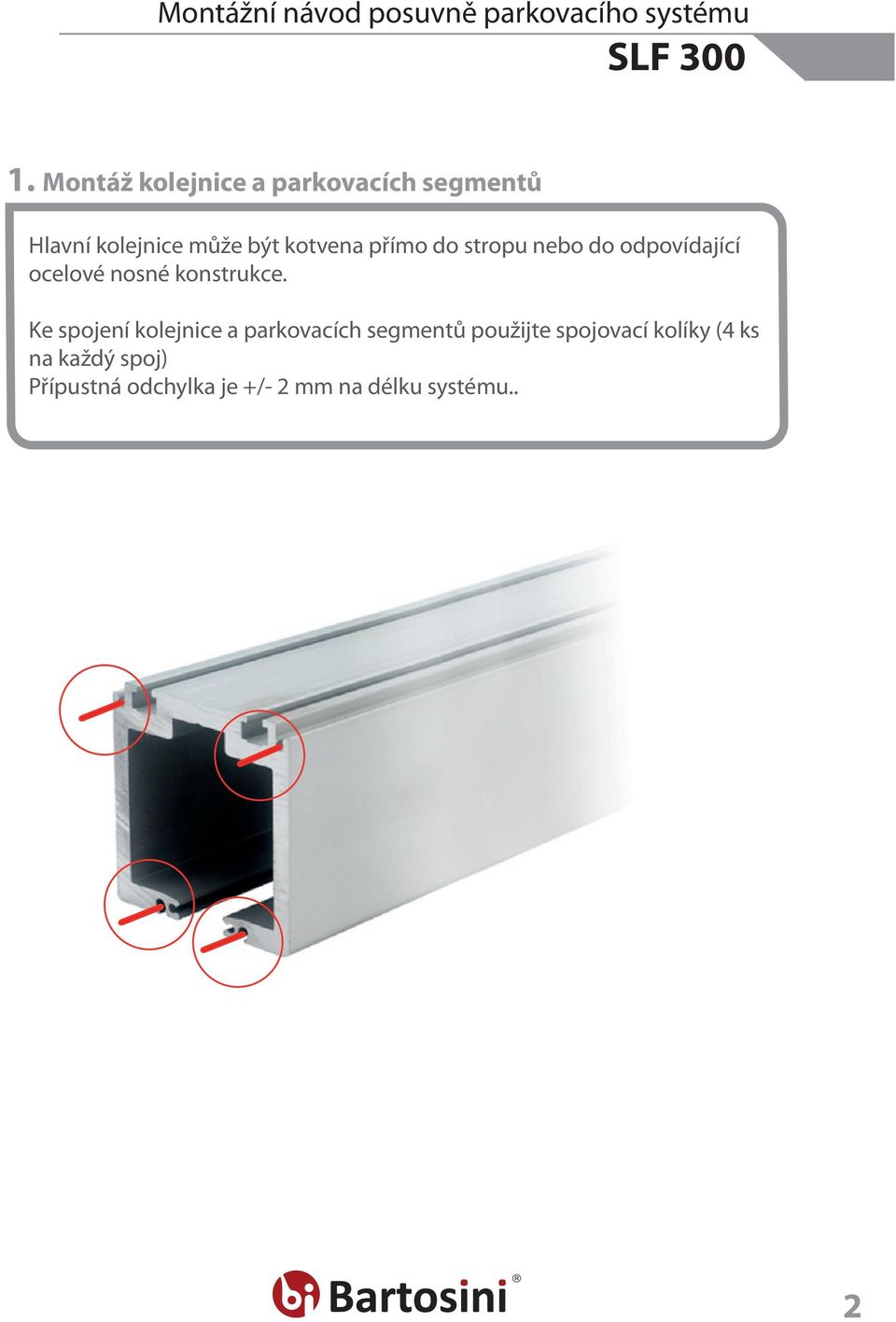

2 1. Montáž kolejnice a parkovacích segmentů Hlavní kolejnice může být kotvena přímo do stropu nebo do odpovídající ocelové nosné konstrukce. Ke spojení kolejnice a parkovacích segmentů použijte spojovací kolíky (4 ks na každý spoj) Přípustná odchylka je +/- 2 mm na délku systému.. 2

Ke spojení kolejnice a parkovacích segmentů použijte spojovací kolíky

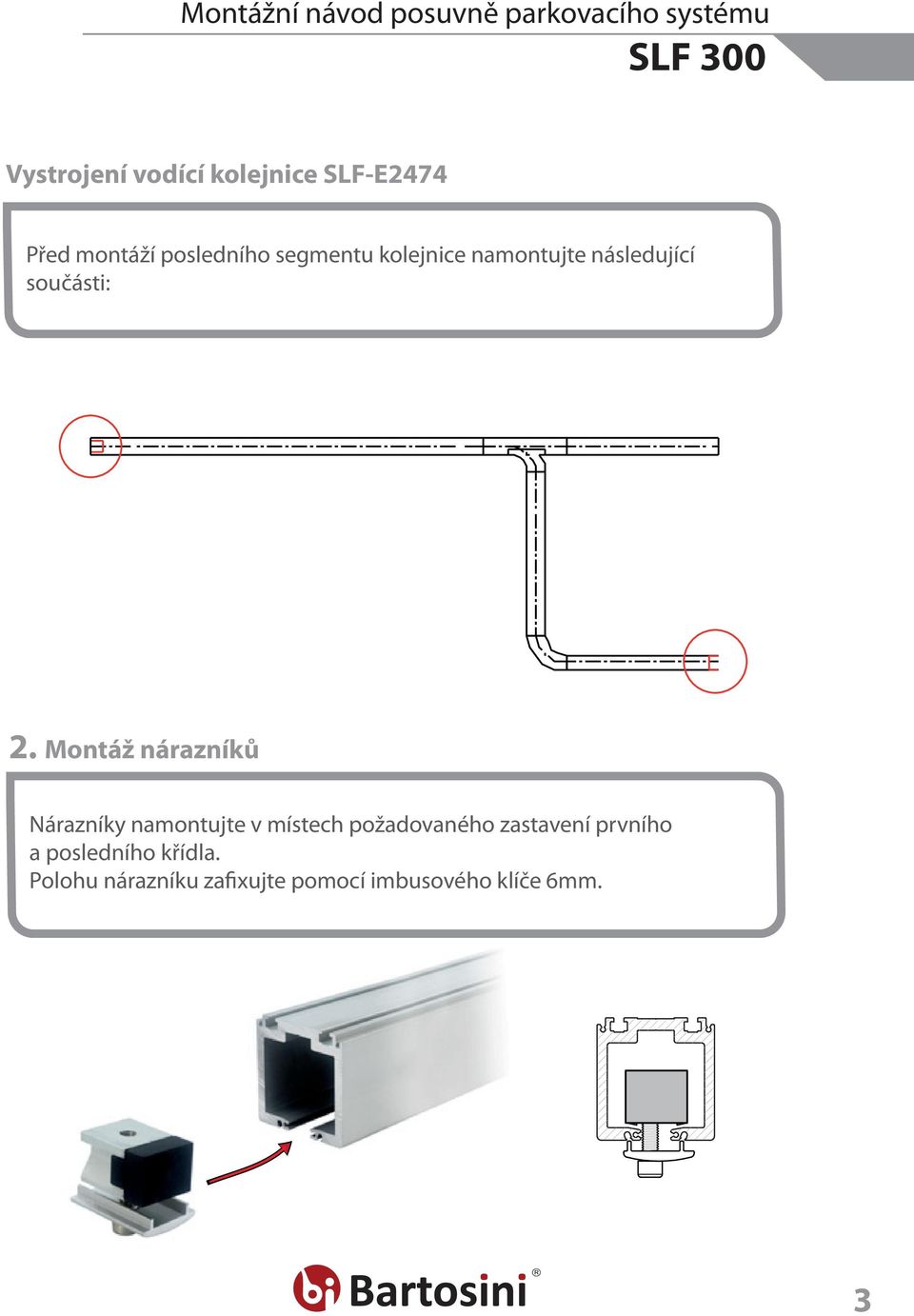

3 Vystrojení vodící kolejnice SLF-E2474 Před montáží posledního segmentu kolejnice namontujte následující součásti: 2. Montáž nárazníků Nárazníky namontujte v místech požadovaného zastavení prvního a posledního křídla. Polohu nárazníku zafixujte pomocí imbusového klíče 6mm. 3

Montáž nárazníků Nárazníky namontujte v místech požadovaného

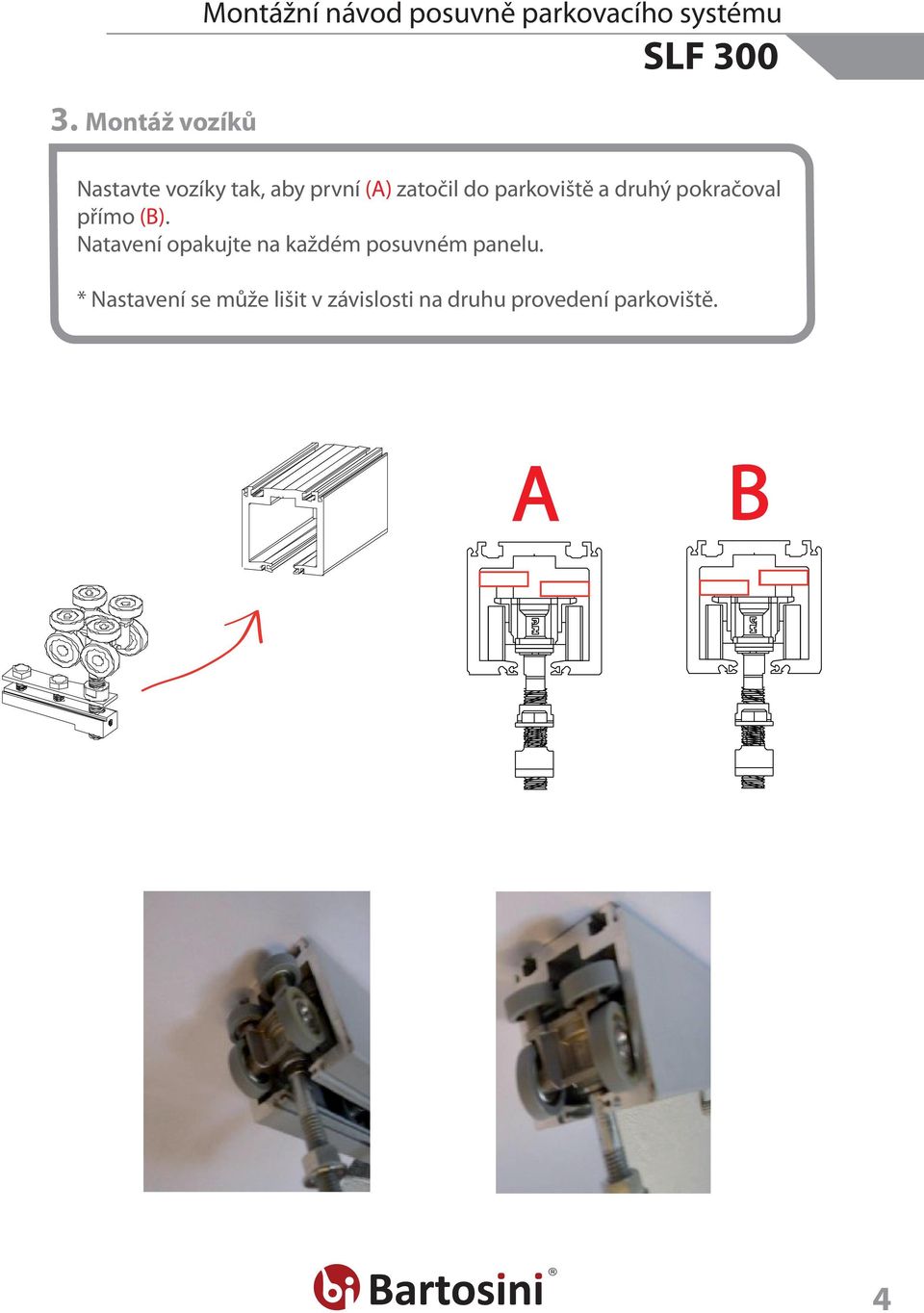

4 3. Montáž vozíků Nastavte vozíky tak, aby první (A) zatočil do parkoviště a druhý pokračoval přímo (B). Natavení opakujte na každém posuvném panelu. * Nastavení se může lišit v závislosti na druhu provedení parkoviště. A B 4

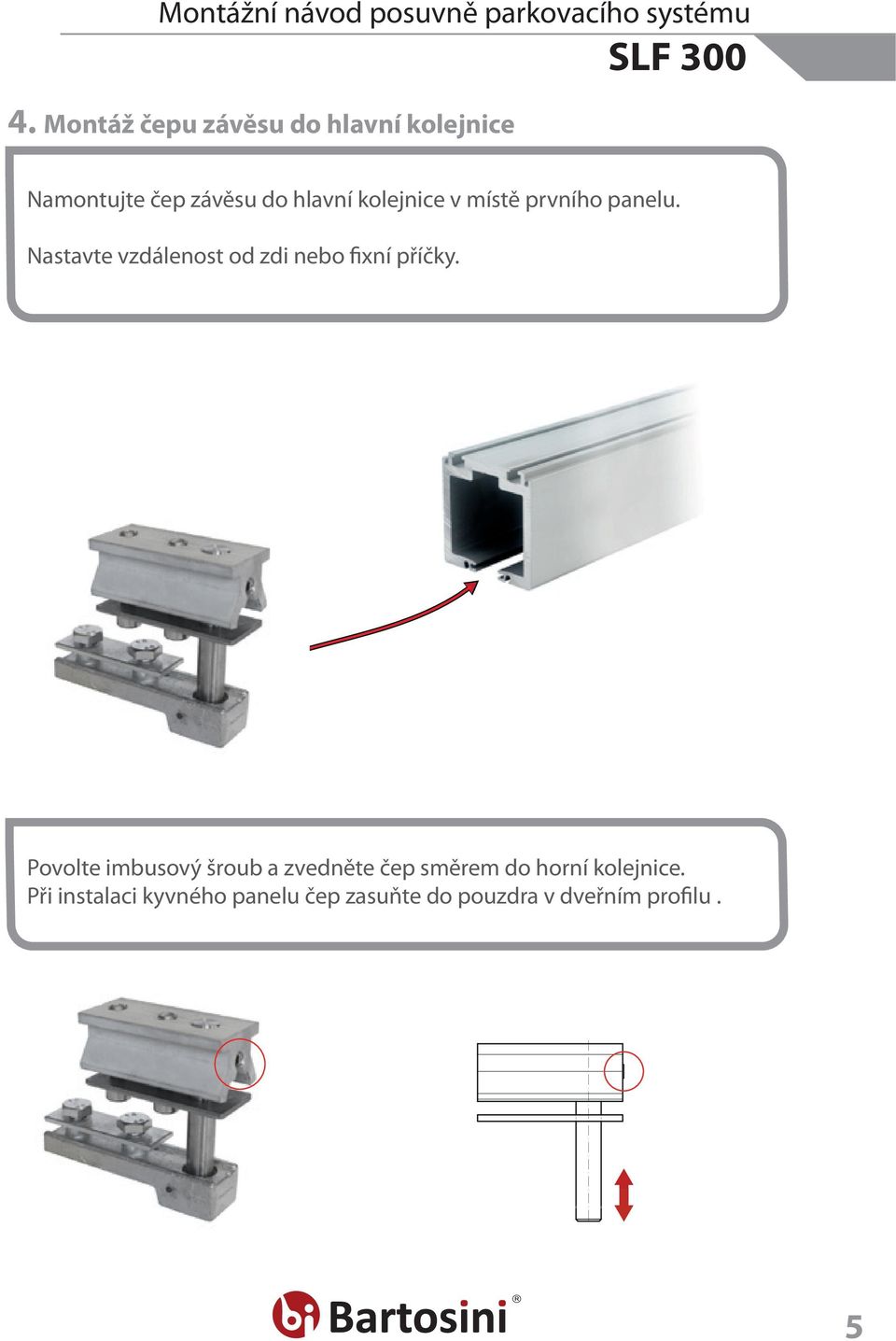

5 4. Montáž čepu závěsu do hlavní kolejnice Namontujte čep závěsu do hlavní kolejnice v místě prvního panelu. Nastavte vzdálenost od zdi nebo fixní příčky. Povolte imbusový šroub a zvedněte čep směrem do horní kolejnice. Při instalaci kyvného panelu čep zasuňte do pouzdra v dveřním profilu. 5

Nastavte vzdálenost od zdi nebo fixní příčky.

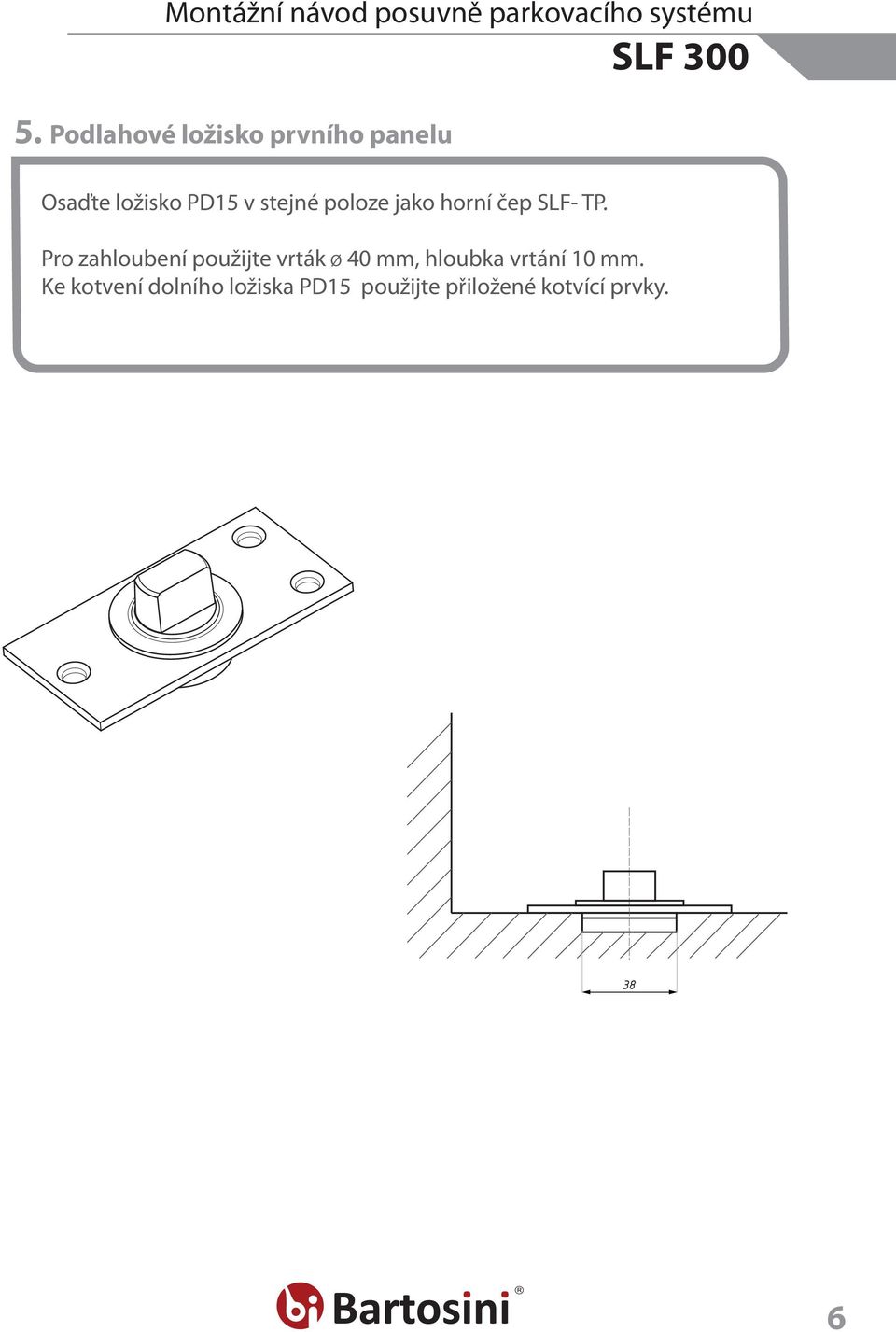

6 5. Podlahové ložisko prvního panelu Osaďte ložisko PD15 v stejné poloze jako horní čep SLF- TP. Pro zahloubení použijte vrták Ø 40 mm, hloubka vrtání 10 mm. Ke kotvení dolního ložiska PD15 použijte přiložené kotvící prvky. 38 6

Pro zahloubení použijte vrták Ø 40 mm, hloubka vrtání 10

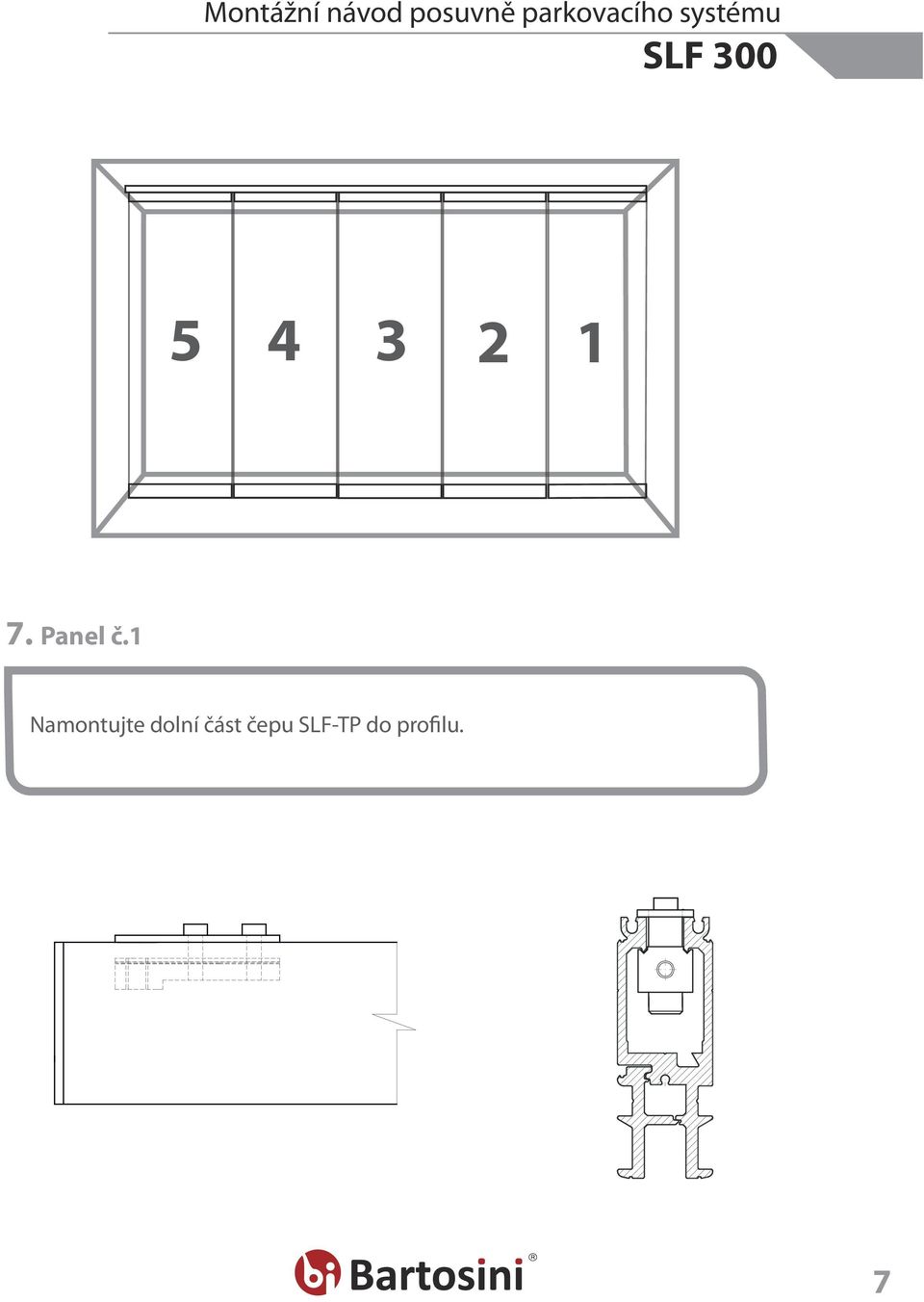

7 Panel č.1 Namontujte dolní část čepu SLF-TP do profilu. 7

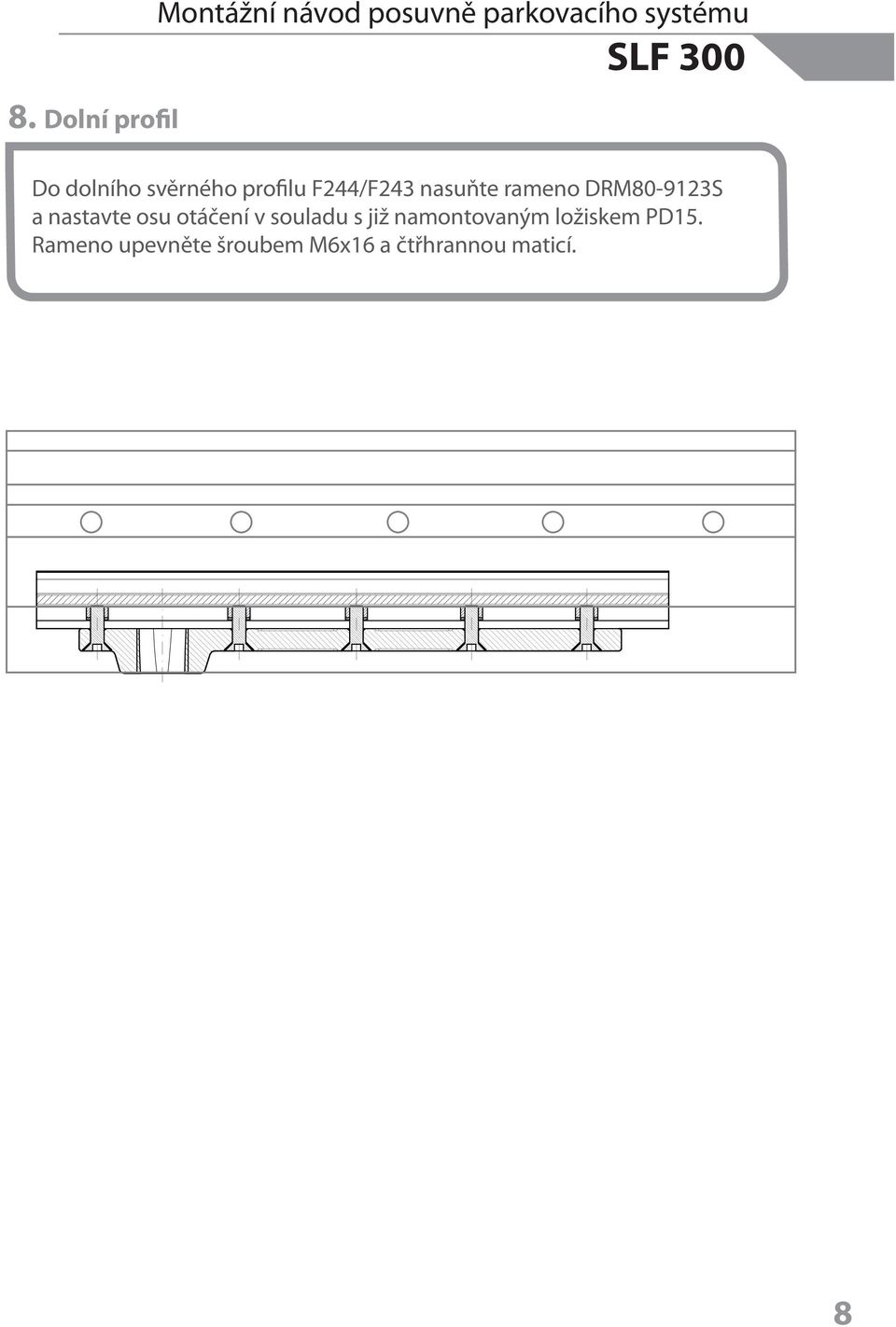

8 8. Dolní profil Do dolního svěrného profilu F244/F243 nasuňte rameno DRM S a nastavte osu otáčení v souladu s již namontovaným ložiskem PD15. Rameno upevněte šroubem M6x16 a čtřhrannou maticí. 8

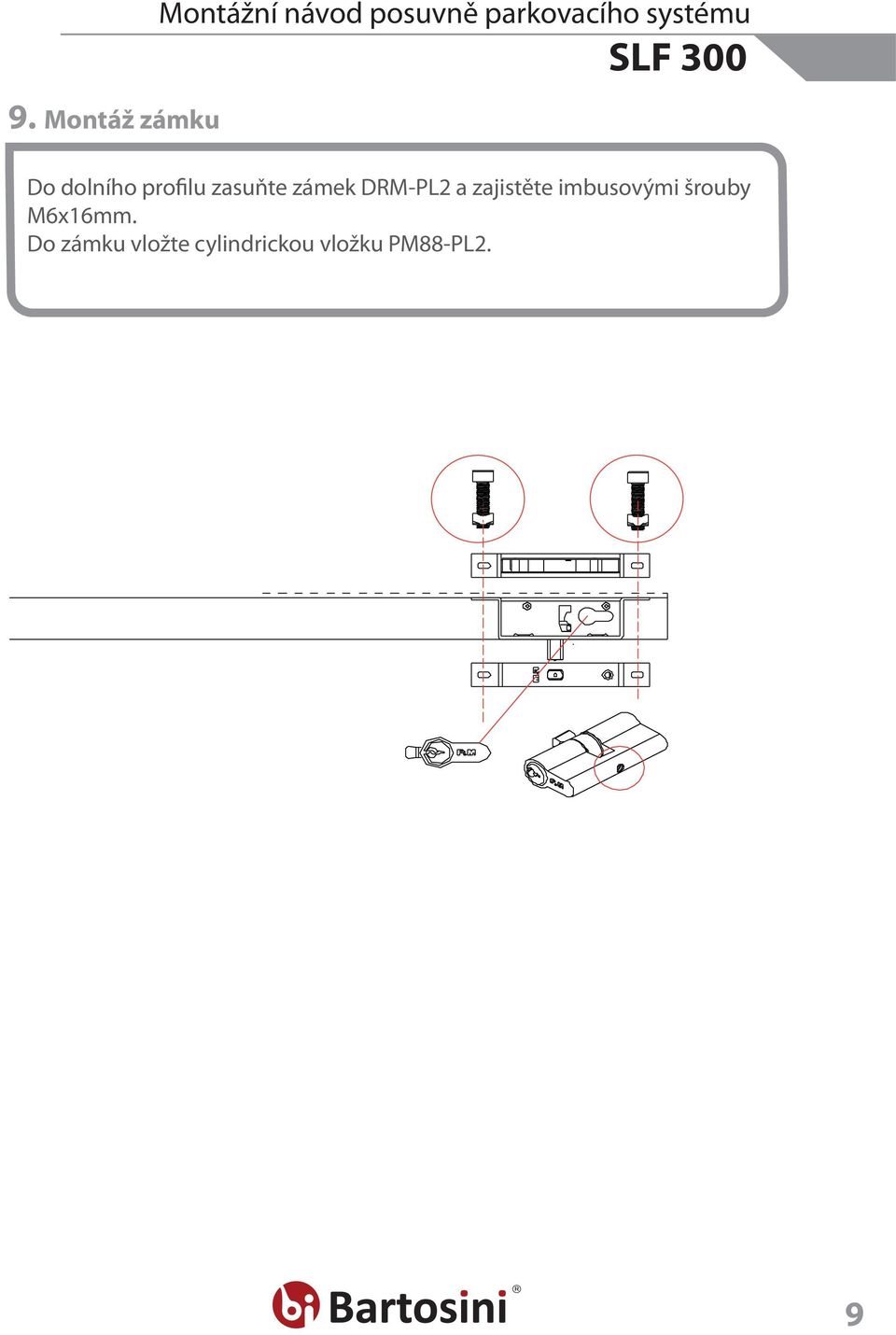

9 9. Montáž zámku Do dolního profilu zasuňte zámek DRM-PL2 a zajistěte imbusovými šrouby M6x16mm. Do zámku vložte cylindrickou vložku PM88-PL2. 9

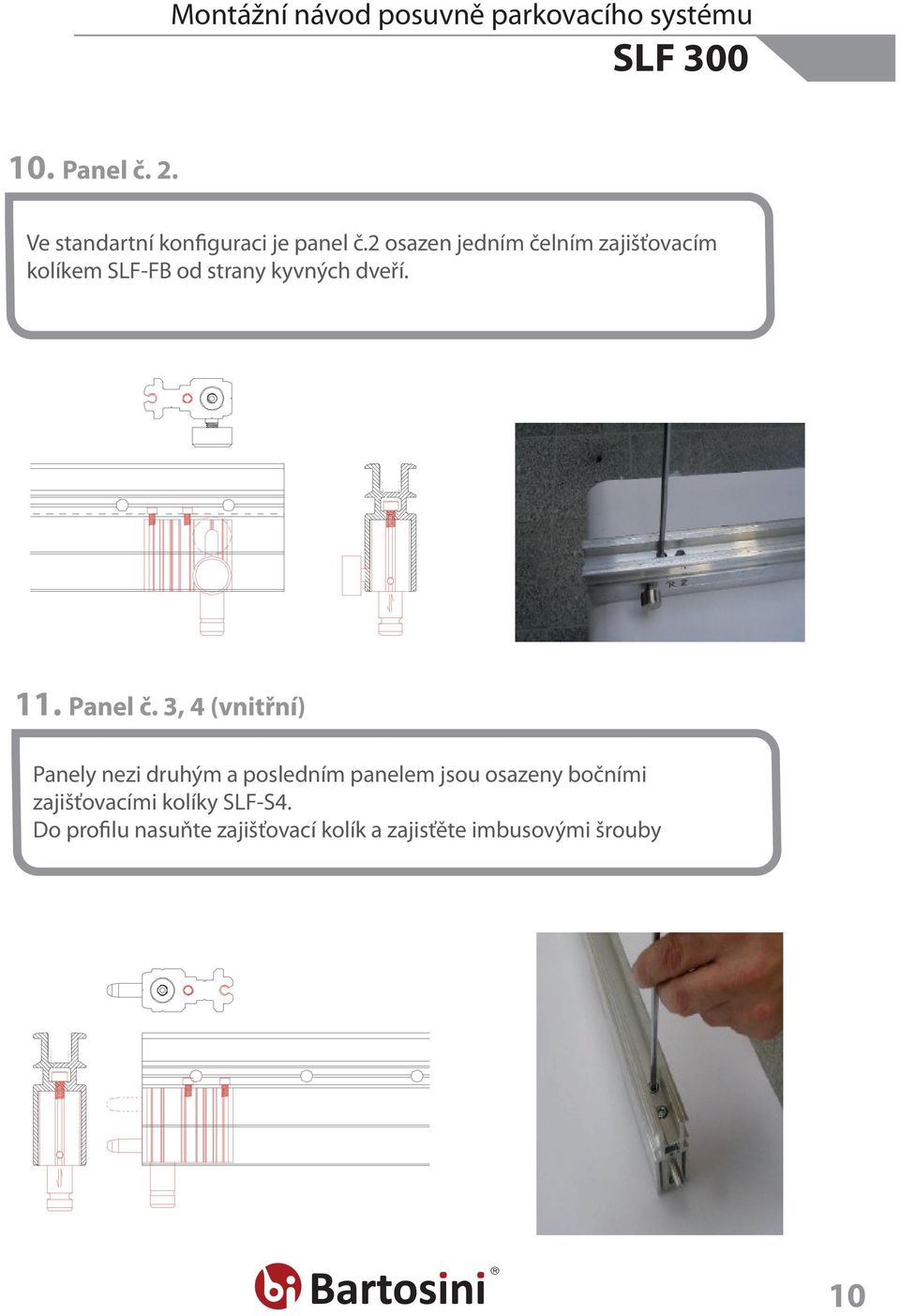

10 10. Panel č. 2. Ve standartní konfiguraci je panel č.2 osazen jedním čelním zajišťovacím kolíkem SLF-FB od strany kyvných dveří. 11. Panel č. 3, 4 (vnitřní) Panely nezi druhým a posledním panelem jsou osazeny bočními zajišťovacími kolíky SLF-S4. Do profilu nasuňte zajišťovací kolík a zajisťěte imbusovými šrouby 10

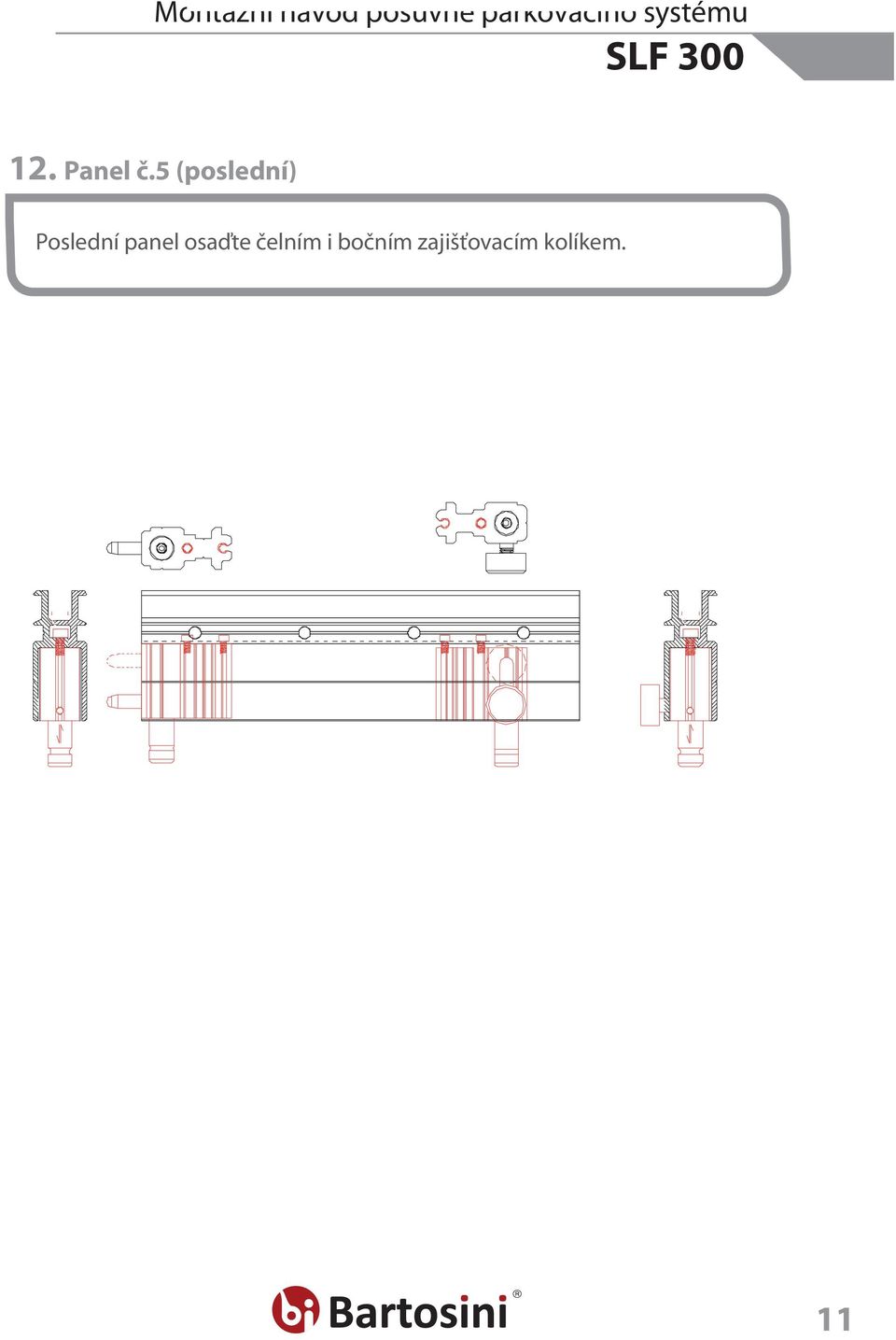

11 12. Panel č.5 (poslední) Poslední panel osaďte čelním i bočním zajišťovacím kolíkem. 11

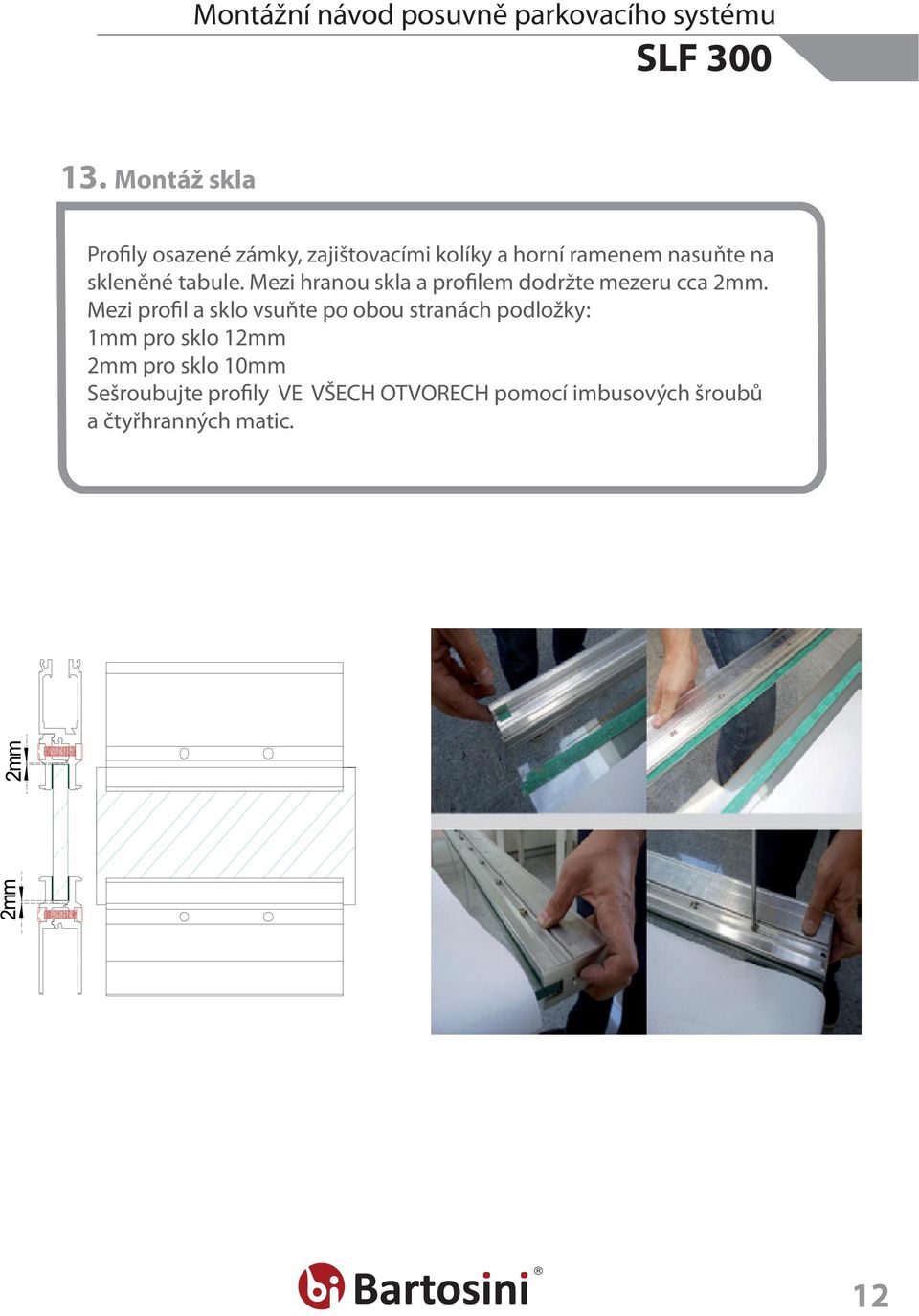

12 13. Montáž skla Profily osazené zámky, zajištovacími kolíky a horní ramenem nasuňte na skleněné tabule. Mezi hranou skla a profilem dodržte mezeru cca 2mm. Mezi profil a sklo vsuňte po obou stranách podložky: 1mm pro sklo 12mm 2mm pro sklo 10mm Sešroubujte profily VE VŠECH OTVORECH pomocí imbusových šroubů a čtyřhranných matic. 12

Mezi profil a sklo vsuňte po obou stranách podložky: 1mm pro sklo 12mm 2mm pro

13 14. Zavěšení panelů Povolte matici na trnu vozíku (plochý klíč č. 17mm) a zajišťovací imbusové šrouby 3mm na boku vozíku. Vytočte matici maximálně nahoru. Povolte šrouby na těle vozíku (plochý klíč č. 14mm) a zasuňte tělo vozíku do horního profilu a zajistěte je ve vzdálenosti N. N N Vzdálenost N je šířka parkoviště měřená v osách profilů. 13

Vytočte matici maximálně nahoru. Povolte šrouby na těle vozíku (plochý klíč č.

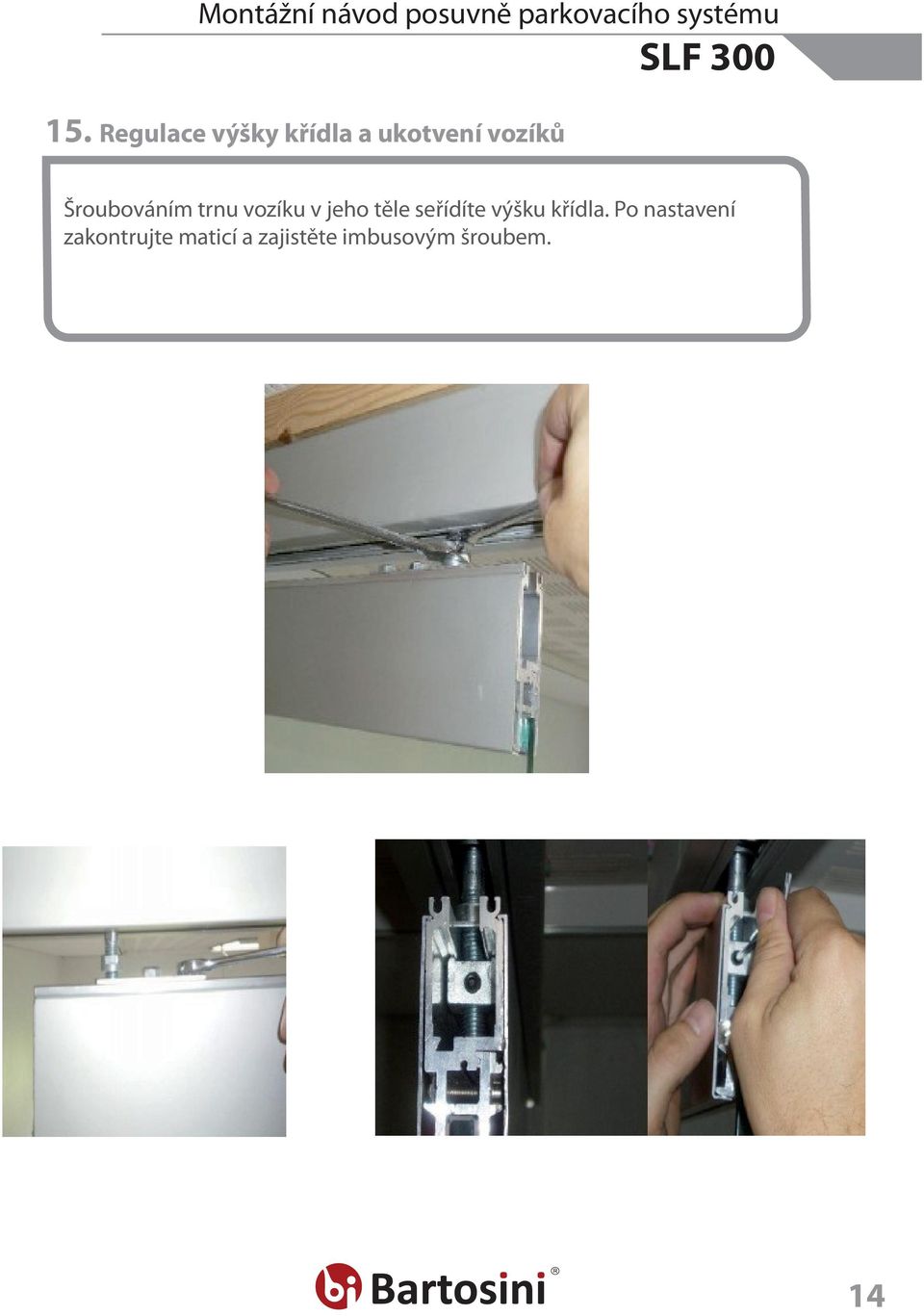

14 15. Regulace výšky křídla a ukotvení vozíků Šroubováním trnu vozíku v jeho těle seřídíte výšku křídla. Po nastavení zakontrujte maticí a zajistěte imbusovým šroubem. 14

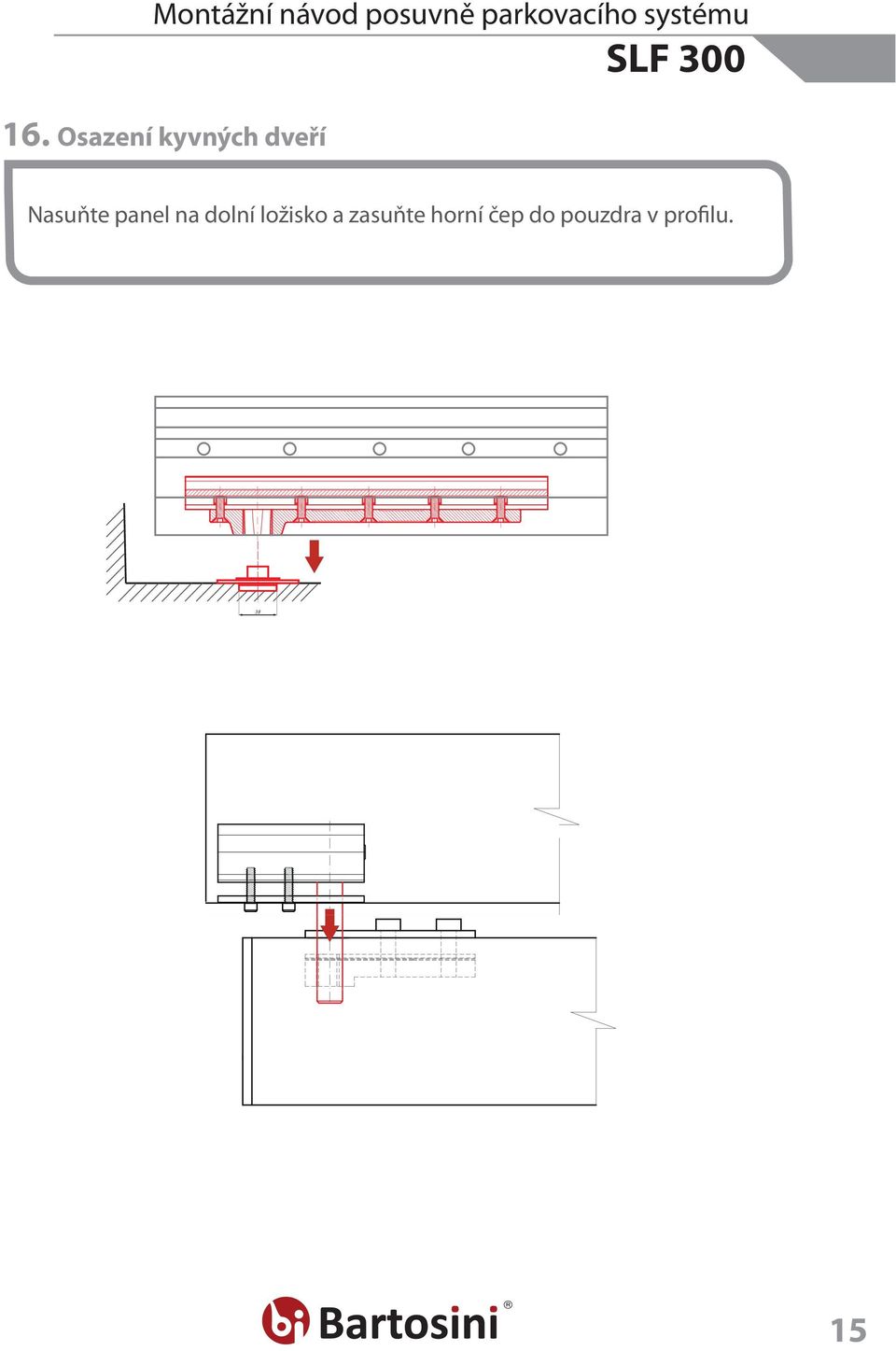

15 16. Osazení kyvných dveří Nasuňte panel na dolní ložisko a zasuňte horní čep do pouzdra v profilu

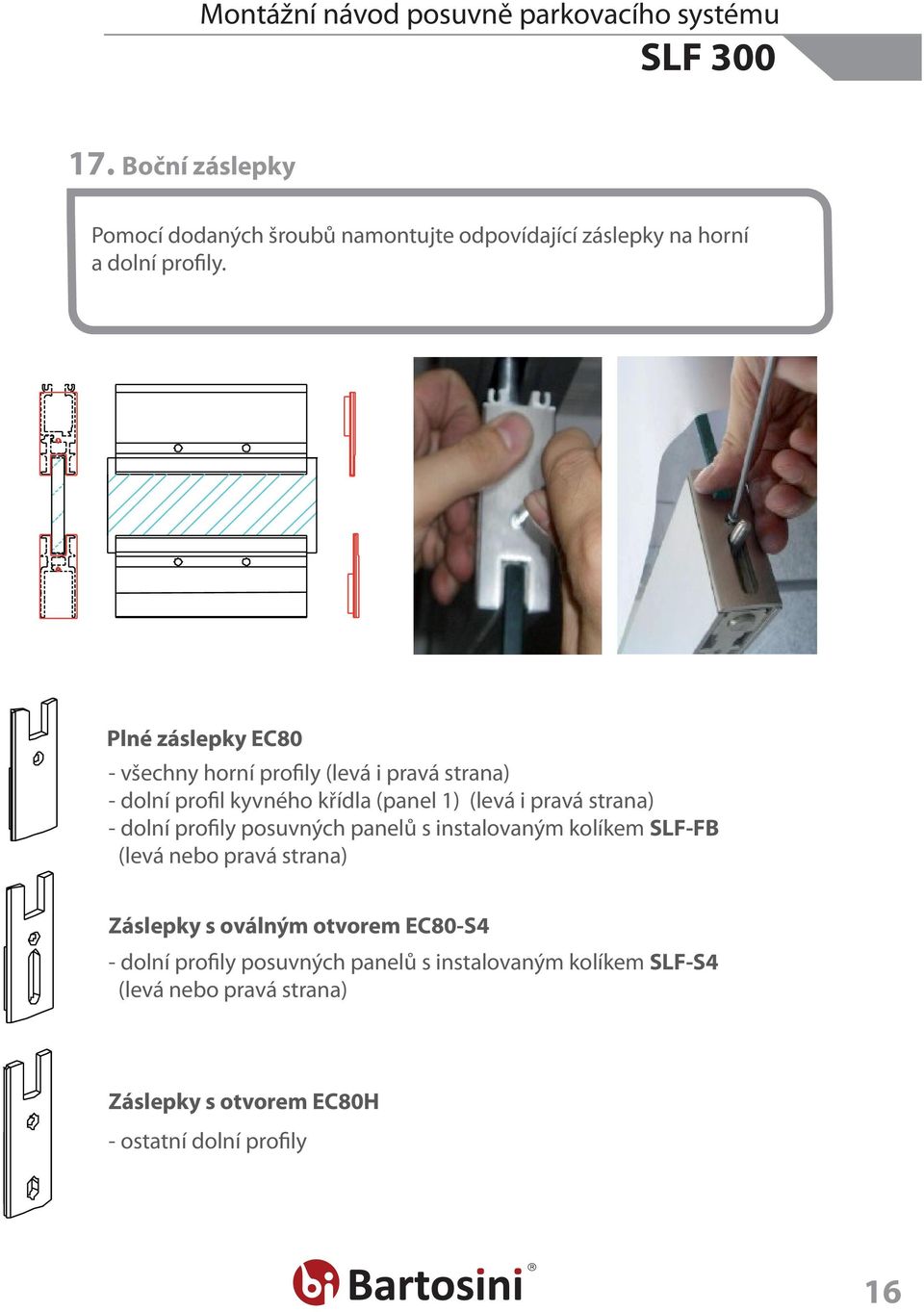

16 17. Boční záslepky Pomocí dodaných šroubů namontujte odpovídající záslepky na horní a dolní profily. Plné záslepky EC80 - všechny horní profily (levá i pravá strana) - dolní profil kyvného křídla (panel 1) (levá i pravá strana) - dolní profily posuvných panelů s instalovaným kolíkem SLF-FB (levá nebo pravá strana) Záslepky s oválným otvorem EC80-S4 - dolní profily posuvných panelů s instalovaným kolíkem SLF-S4 (levá nebo pravá strana) Záslepky s otvorem EC80H - ostatní dolní profily 16

strana) - dolní profily posuvných panelů s instalovaným kolíkem SLF-FB (levá nebo pravá strana) Záslepky s oválným otvorem

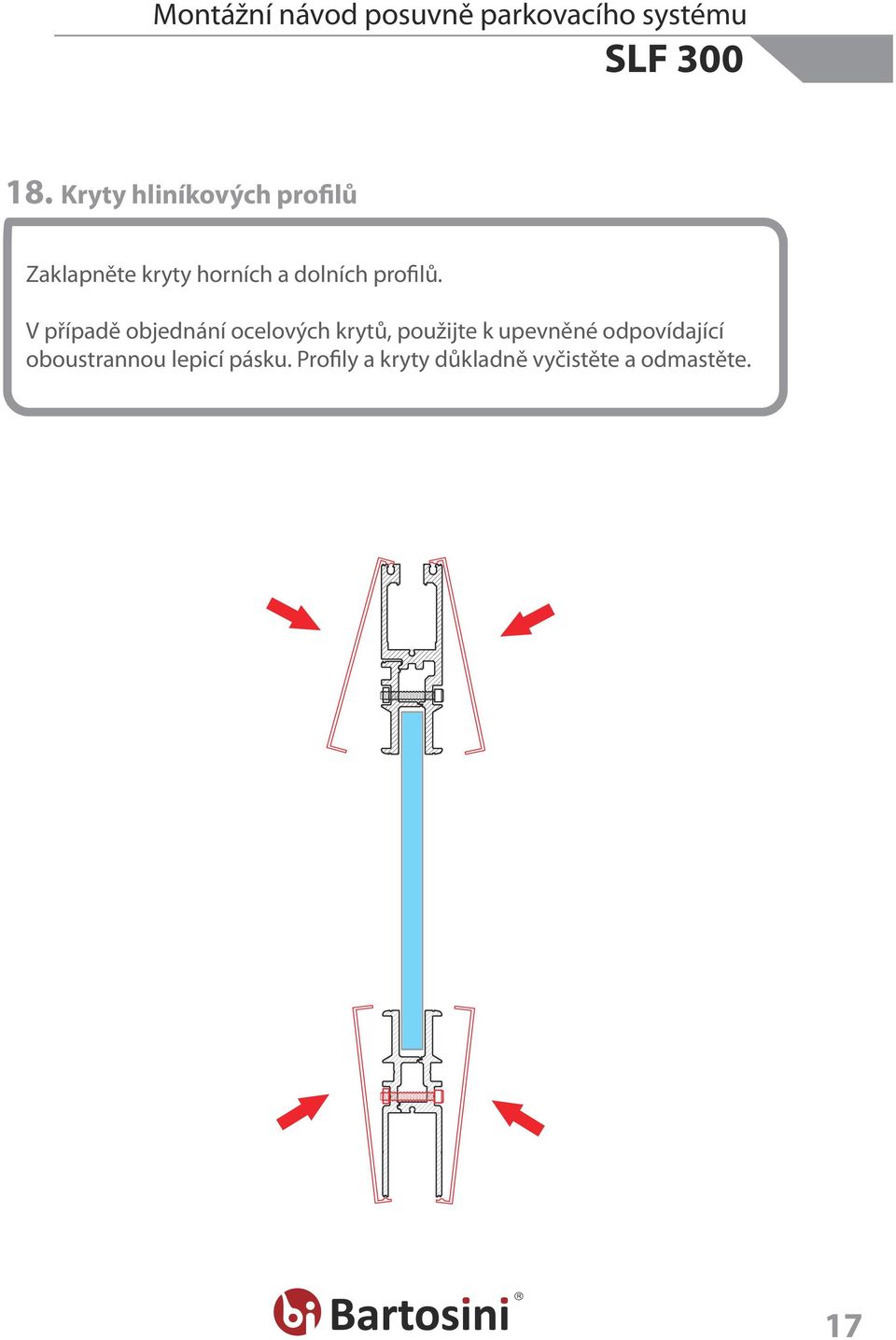

17 18. Kryty hliníkových profilů Zaklapněte kryty horních a dolních profilů. V případě objednání ocelových krytů, použijte k upevněné odpovídající oboustrannou lepicí pásku. Profily a kryty důkladně vyčistěte a odmastěte. 17

18 19. Montáž kartáčů Do kanálků v horním profilu panelu vsuňtě kartáčky SLF - BRISTLE. Pro upevnění kartáčky na konci mírně ohněte. Po namontování a seřízení všech panelů vyměřte a označte místa v podlaze pro montáž protikusů 9001WS. Použijte vrták Ø24 mm. Upevněte protikusy na montážní lepidlo. Před vložením protikusů do podlahy důkladně otvor vyčistěte. 18

Po namontování a seřízení všech panelů vyměřte a označte místa v podlaze pro montáž
