1 28 PRÍSLUŠENSTVO 378 siegmund

2 28 Vozík na náradie / Vozík na náradie compact 380 Panel na náradie / Modulárna stena na náradie 382 Strana Ochranná stena / Uzemnenie 384 Kefka / Držiak horáku 386 Imbusový kľúč 388 Prepravný držiak 390 siegmund 379

3 28 PRÍSLUŠENSTVO Vozík na náradie Vozík na náradie ponúka dostatok priestoru pre Siegmund príslušenstvo. Náradie je prehľadne usporiadané a vždy po ruke. Veľké uholníky sú prakticky a bezpečne uložené vo vnútri vozíka. Vďaka kolieskam je náradie ľahko premiestniteľné medzi pracovnými stanicami. c a b Dĺžka: (a) Šírka: (b) Výška: (c) Hmotnosť: Obj. číslo Vozík na náradie - lakovaný 660 mm 900 mm 1040 mm 50,00 kg Ochranná plachta - pre vozík na náradie , , siegmund

4 PRÍSLUŠENSTVO 28 Vozík na náradie compact Vozík na náradie Compact ponúka dostatočné miesto pre Siegmund príslušenstvo. Prehľadne usporiadané náradie vždy pripravené k požitiu. Veľké uholníky sú prakticky a bezpečne uložené vo vnútri vozíka. Vďaka kolieskam je náradie ľahko premiestniteľné na rôzne pracovné stanice. V neposlednom rade sa dá vozík umiestniť pod stôl a tak ušetrí nároky na pracovné miesto. c b a Dĺžka: (a) Šírka: (b) Výška: (c) Hmotnosť: Obj. číslo Vozík na náradie compact - lakovaný 1000 mm 750 mm 636 mm 59,00 kg Ochranná plachta - pre vozík na náradie compact , ,00 siegmund 381

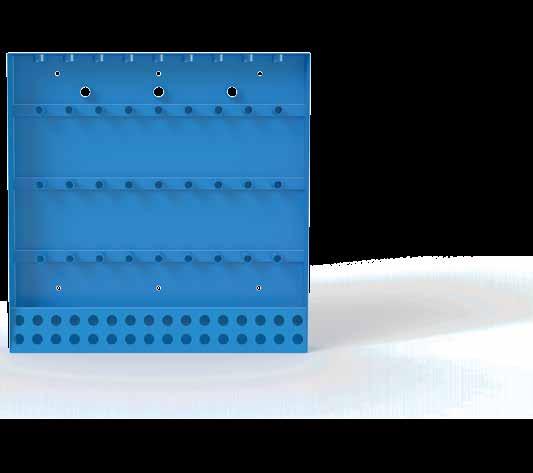

5 28 PRÍSLUŠENSTVO Panel na náradie S panelom na náradie Siegmund je všetko príslušenstvo vždy na dosah. Držiak je jednoducho upevnený čapmi k stolu alebo pripevnený na stenu. c a Dĺžka: (a) Šírka: (b) Výška: (c) Hmotnosť: Obj. číslo Panel na náradie - lakovaný 800 mm 100 mm 800 mm 22,50 kg , siegmund

6 PRÍSLUŠENSTVO 28 Modulárna stena na náradie b S modulárnym nástenným držiakom náradia si jednoducho vytvoríte vlastnú náraďovňu pre všetky komponenty a príslušenstvo. c c a b Modul (s držiakom typu 28) je vhodný pre závitové upínače, prizmy a čapy. Modul (bez držiaku) je vhodný len pre prizmy a čapy. S použitím kolíka môžete umiestniť všetky komponenty so systémovým otvorom 28 mm na stenu. a Podkladová doska nie je súčasťou dodávky. Odporúčame použiť dosku s minimálnou hrúbkou 5 cm Dĺžka: (a) Šírka: (b) Výška: (c) Ø: (o) Hmotnosť: Obj. číslo Nástenný držiak náradia s rukávmi - lakovaný 500 mm 110 mm 100 mm 28 mm 3,40 kg Nástenný držiak náradia bez rukávov - lakovaný 500 mm 110 mm 100 mm 28 mm 2,80 kg Čap pre zavesenie dielov Set Nástenný držiak náradia - skladá sa z 2x , 2x , 5x mm 28 mm 0,10 kg , , , Set 189,00 siegmund 383

7 28 PRÍSLUŠENSTVO Ochranná stena c Zváracia ochranná stena môže rozdeliť Váš stôl na dve pracovné oblasti. Umiestnenie a veľkosť pracovných plôch závisí od Vašich potrieb. Zváracia zástena chráni obe pracovné oblasti proti rozstreku zváracích guľôčok zo susedného pracoviska. Zváracia zástena je vyrobená z pozinkovaného plechu a je pripevnená dvoma skrutkami. (Zváracia zástena môže byť dodaná s drobnými škrabancami, ktoré vznikajú z technických dôvodov pri výrobe). a b Dĺžka: (a) Šírka: (b) Výška: (c) Hmotnosť: Obj. číslo Ochranná stena - farebné variácie na požiadanie zákazníka za príplatok 1600 mm 50 mm 800 mm 23,00 kg , siegmund

8 PRÍSLUŠENSTVO 28 Uzemnenie Comfort Uzemnenie zaisťuje 100% kontakt so zváracím stolom. Odstraňuje problém s prehriatím. Jednoduchá inštalácia pri montáži do systémového otvoru. Zaťaženie do 500 A Prierez kábla mm² Uzemnenie Comfort ,00 Obj. číslo siegmund 385

9 28 PRÍSLUŠENSTVO Kefka Kefa s priemerom 30 mm špeciálne navrhnutá pre čistenie systémových otvorov 28 mm. Nahromadené nečistoty sa dajú ľahko odstrániť práve s jej použitím Ø: (o) Hmotnosť: Obj. číslo Kefka Ø 30 s ochrannou čiapočkou - s ochrannou čiapočkou 30 mm 0,06 kg Kefka Ø 30 na čistenie / 10 ks v balení 30 mm 0,06 kg , , siegmund

10 PRÍSLUŠENSTVO 28 Držiak horáku Držiak horáku s možnosťou umiestnenia v každom systémovom otvore. c Výška: (c) Hmotnosť: Obj. číslo Držiak horáku - Leštené 200 mm 0,50 kg ,00 siegmund 387

11 28 PRÍSLUŠENSTVO Imbusový kľúč 6 Imbusový kľúč 6 je praktické pracovné náradie k rýchlemu a jednoduchému zaisteniu čapov. Imbusový kľúč je vhodný najmä pre upínacie čapy, závitové upínače a malé univerzálne uholníky Hmotnosť: Imbusový kľúč 6 - žltý 0,09 kg Imbusový kľúč 6 - červený 0,50 kg Obj. číslo , , siegmund

12 PRÍSLUŠENSTVO 28 Imbusový kľúč 14 Imbusový kľúč 14 vhodný pre uťahovanie upevňovacích čapov a veľkých univerzálnych uholníkov Imbusový kľúč 14 Hmotnosť: 0,45 kg Obj. číslo ,00 siegmund 389

13 28 PRÍSLUŠENSTVO Prepravný držiak Prepravný držiak s upevňovacou doskou má nosnosť 1800 kg. Je používaný pri manipulácii zváracích stolov alebo ťažkého príslušenstva Siegmund. Spojenie prostredníctvom aspoň 2 čapov je nevyhnutné ale rýchle a jednoduché. Je nevyhnutné dodržiavanie všeobecných zásad pre zdvíhanie bremien. Spôsob zaťaženia môže značne ovplyvniť nosnosť. Počas transportu by nemal stôl byť zdvíhaný viac ako 100 mm a nie je dovolené nikomu vstupovať pod prepravovaný stôl. Tento držiak môže byť použitý aj ako upínací prvok T Pre bezpečnosť prosím dodržujte nasledovné: Matice a skrutky by mali byť bezpečne utiahnuté. Matice a skrutky by mali plne priliehať k povrchu. Dĺžka závitu musí byť dostatočná. Vyvarujte sa bočným silám Ø 50 mm Ø 100 mm 390 siegmund

14 PRÍSLUŠENSTVO x x Kg 2x 1270 Kg x Kg Dĺžka: (a) Šírka: (b) Výška: (c) Hmotnosť: Obj. číslo Prepravný držiak s upevňovacou platničkou kg nosné zaťaženie 150 mm 150 mm 25 mm 4,70 kg Upevňovacia platňa 150x150x25 pre manipulačný držiak Manipulačný držiak bez upevňovacej dosky Prepravný držiak kg nosné zaťaženie (s 2x ) System kg nosné zaťaženie (s 2x ) System mm 150 mm 25 mm 3,90 kg 0,70 kg 200 mm 100 mm 165 mm 4,50 kg , T1 29, , ,00 siegmund 391
