1 16 PRIZMY & PODPERY 578 siegmund

2 16 Prizmy 580 Strana Vario prizma Ø 50 / Prizma Ø Nadstavec prizmy / Závitová podpera 584 Set podpier 7 dielny / Upínací kužeľ 586 siegmund 579

3 16 PRIZMY & PODPERY Prizmy & Podpery Všetky prizmy System 16 sú osadené závitovým adaptérom, ktorý je možné v prípade nutnosti demontovať. Závitový adaptér a skrutka so zápustnou hlavou sú súčasťou dodávky každej prizmy. VARIO PRIZMA Ø / 120 VYHOTOVENIE Leštené Hliník Polyamid 90 /120 strana Prizma PRIZMA Ø VYHOTOVENIE Leštené Hliník Polyamid 120 strana Doska stola NADSTAVEC PRIZMY Rýchlo a bezpečne použiteľný s každou prizmou. strana 584 Špeciálna skrutka ALEBO: 50 mm 19 mm 100 mm Prizma Použitie Závitový adaptér Doska stola 580 siegmund

4 PRIZMY & PODPERY 16 S ADAPTÉROM V SYSTÉMOVÝCH OTVOROCH Prizma so závitovým adaptérom použiteľná pre všetky systémové otvory System 16 ponúka stabilný povrch pre oválne profily. BEZ ADAPTÉRA NA STOLE Všetky prizmy System 16 môžu byť použité aj bez adaptéra a tak polohovateľné na stole nezávisle od rozloženia systémových otvorov. S NADSTAVCOM PRIZMY Ak je nevyhnutné, môže byť použitý aj nadstavec prizmy. Ten dovoľuje polohovanie v rôznych výškach v kombinácii s dištančnými krúžkami a podperami. Spolu so závitovými podperami je možné dosiahnuť plynulého polohovania. Pozrite podpery (obj. č ) alebo závitové podpery (obj. č ). Video o produkte nájdete na: V siegmund 581

5 16 PRIZMY & PODPERY Vario prizma Ø /120 s prírubou Vario prizma Ø 50 s uhlami 90 a 120 je vhodná pre upínanie dielov s kruhovým profilom ale aj pre diely so štvorhranným profilom s priemerom do 80 mm. 90 /120 Prizma s prírubou môže byť upevnená v systémovom otvore. Pre voľné polohovanie prizmy vzhľadom na systémové otvory je možné prírubu demontovať z prizmy. Pre prípad úpravy výšky upínania a prizmy je možné použiť veľké množstvo adaptérov. c Verzia prizmy z polyamidu je určená pre povrchy náchylné na poškrabanie A P Vario prizma Ø /120 s prírubou - Leštené Vario prizma Ø /120 s prírubou - Hliník Vario prizma Ø /120 s prírubou - Polyamid Vario prizma Ø /120 bez príruby - Leštené - Prizmu je možné upnúť použitím čapov Na požiadanie môže byť golier dodaný vo vyhotovení hliník alebo Polyamid. Výška: (c) Ø: (o) Hmotnosť: Obj. číslo 20 mm 50 mm 0,21 kg 20 mm 50 mm 0,07 kg 20 mm 50 mm 0,03 kg 35 mm 50 mm 0,39 kg , A 40, P 38, , siegmund

6 PRIZMY & PODPERY 16 Prizma Ø s prírubou 120 Prizma Ø 80 s uhlom 120 je univerzálne použiteľná pre kruhové profily s priemerom do 120 mm. Prizma ponúka stabilný povrch pre kruhové profily a je určená pre systémové otvory 16 mm. c Prizma s prírubou môže byť upevnená v systémovom otvore. Pre voľné polohovanie prizmy vzhľadom na systémové otvory je možné prírubu demontovať z prizmy. Pre prípad úpravy výšky upínania a prizmy je možné použiť veľké množstvo adaptérov. Verzia prizmy z polyamidu je určená pre povrchy náchylné na poškrabanie A P Prizma Ø s prírubou - Leštené Prizma Ø s prírubou - Hliník Prizma Ø s prírubou - Polyamid Výška: (c) Ø: (o) Hmotnosť: Obj. číslo 30 mm 80 mm 0,77 kg 30 mm 80 mm 0,77 kg 30 mm 80 mm 0,77 kg , A 49, P 49,00 Na požiadanie môže byť golier dodaný vo vyhotovení hliník alebo Polyamid. siegmund 583

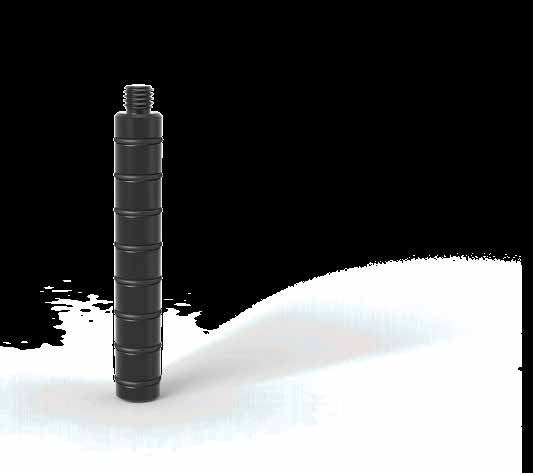

7 16 PRIZMY & PODPERY Nadstavec prizmy Adaptér / nadstavec prizmy môže byť rýchlo a bezpečne upevnený na všetky prizmy. V kombinácii s dištančným krúžkom (obj. č ) ponúka priestor pre polohovanie priziem v rôznych výškach. Kombináciou so závitovou podložkou (obj. č ) dosiahneme plynulé polohovanie. c Dĺžka: (a) Ø: (o) Hmotnosť: Obj. číslo Nadstavec prizmy 50 - Leštené 50 mm 16 mm 0,08 kg Nadstavec prizmy Leštené 100 mm 16 mm 0,15 kg Nástavec prizmy - Leštené 19 mm 16 mm 0,02 kg Špeciálna skrutka - pre prizmy System mm 16 mm 0,02 kg , , , ,00 Všetky verzie sú na požiadanie dostupné vo vyhotovení hliník alebo polyamid. 584 siegmund

8 PRIZMY & PODPERY 16 Závitová podpera Podpera je špeciálne navrhnutá na nastavenie výšky v rozsahu mm. Spojením nástavca priziem a setu podpier sa výškové rozpätie značne zvyšuje Výška: (c) Ø: (o) Hmotnosť: Obj. číslo Závitová podpera Ø 50 - Leštené mm 50 mm 0,71 kg ,00 siegmund 585

9 16 PRIZMY & PODPERY Set podpier 7 dielny Set podpier, pozostávajúci zo 7 kusov, ponúka variabilnú možnosť pre vytvorenie požadovanej výšky základnej roviny. Jednotlivé prvky setu pokrývajú výškové nastavenie v rozsahu 1-60 mm. Najmenšia podložka má hrúbku len 1 mm pre dosiahnutie vysokej presnosti. Podpery sa jednoducho a presne nastavujú pomocou O-krúžkov. Tento set je univerzálne použiteľný v systémových otvoroch typu 16 mm. Závit M10 na vnútornej strane dovoľuje upevnenie špecifických komponentov a priziem Výška: (c) Ø: (o) Hmotnosť: Obj. číslo Set podpier 7 dielny - Leštené 65 mm 25 mm 0,17 kg Polohovací čap - Leštené 65 mm 25 mm 0,09 kg Sada vymedzovacích krúžkov - odstupňovanie krúžkov: 1 / 2 / 3 / 5 mm 10 / 20 mm 25 mm 0,08 kg , , , siegmund

10 PRIZMY & PODPERY 16 Upínací kužeľ Upínací kužeľ navrhnutý pre upínanie okrúhlych a štvorcových rúrkových profilov s priemerom < 45 mm. Upínací kužeľ sa upevňuje pomocou čapov Výška: (c) Ø: (o) Hmotnosť: Obj. číslo Upínací kužeľ - Leštené 40 mm 45 mm 0,26 kg ,00 Všetky verzie sú na požiadanie dostupné vo vyhotovení hliník alebo polyamid. siegmund 587
