NÁVOD K MONTÁŽI A OBSLUZE SVÍTIDEL CITYLED DA

Transkript

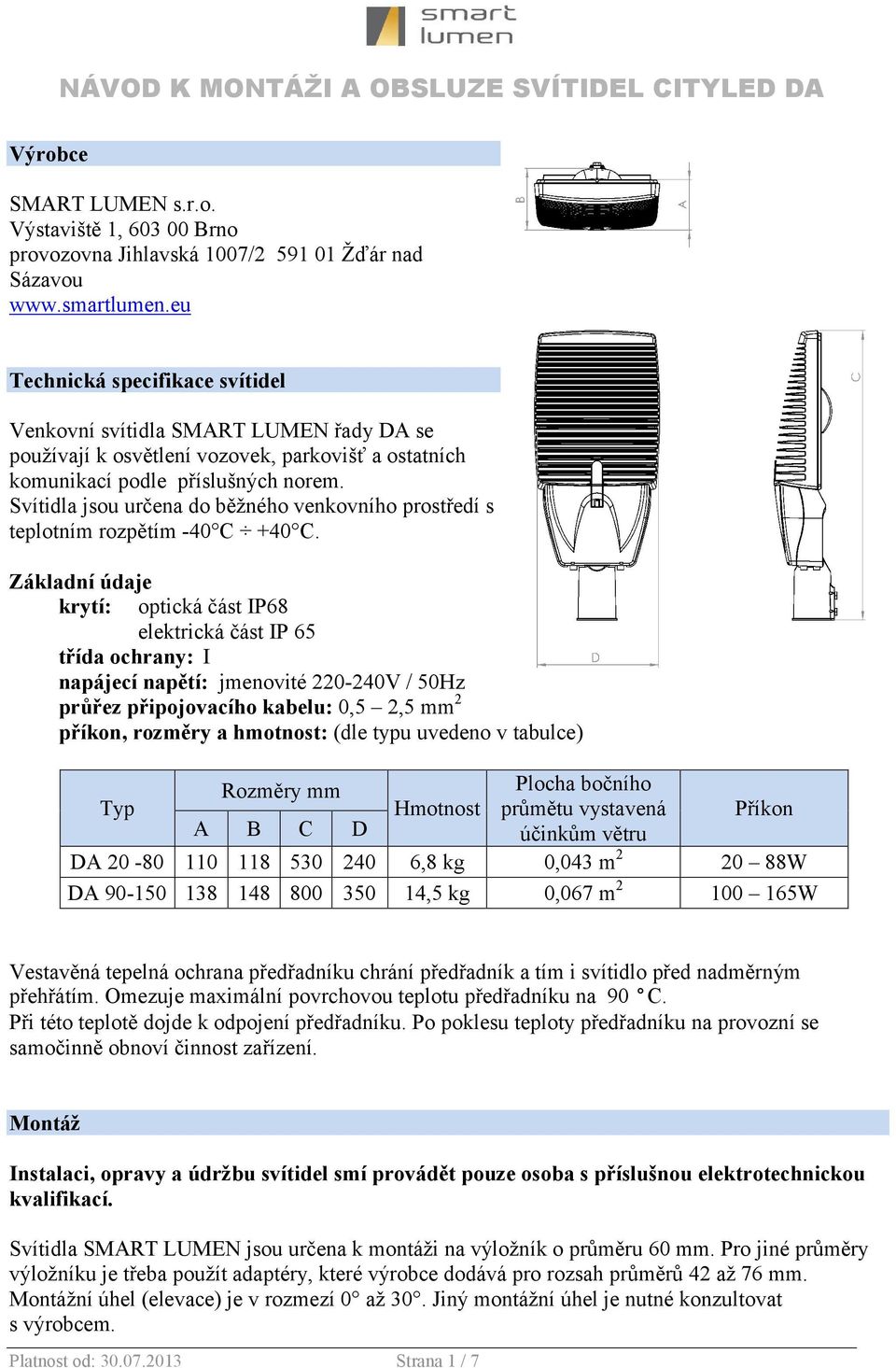

1 Výrobce SMART LUMEN s.r.o. Výstaviště 1, Brno provozovna Jihlavská 1007/ Žďár nad Sázavou Technická specifikace svítidel Venkovní svítidla SMART LUMEN řady DA se používají k osvětlení vozovek, parkovišť a ostatních komunikací podle příslušných norem. Svítidla jsou určena do běžného venkovního prostředí s teplotním rozpětím -40 C +40 C. Základní údaje krytí: optická část IP68 elektrická část IP 65 třída ochrany: I napájecí napětí: jmenovité V / 50Hz průřez připojovacího kabelu: 0,5 2,5 mm 2 příkon, rozměry a hmotnost: (dle typu uvedeno v tabulce) Typ Rozměry mm Plocha bočního Hmotnost průmětu vystavená A B C D účinkům větru Příkon DA ,8 kg 0,043 m W DA ,5 kg 0,067 m W Vestavěná tepelná ochrana předřadníku chrání předřadník a tím i svítidlo před nadměrným přehřátím. Omezuje maximální povrchovou teplotu předřadníku na 90 C. Při této teplotě dojde k odpojení předřadníku. Po poklesu teploty předřadníku na provozní se samočinně obnoví činnost zařízení. Montáž Instalaci, opravy a údržbu svítidel smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací. Svítidla SMART LUMEN jsou určena k montáži na výložník o průměru 60 mm. Pro jiné průměry výložníku je třeba použít adaptéry, které výrobce dodává pro rozsah průměrů 42 až 76 mm. Montážní úhel (elevace) je v rozmezí 0 až 30. Jiný montážní úhel je nutné konzultovat s výrobcem. Platnost od: Strana 1 / 7

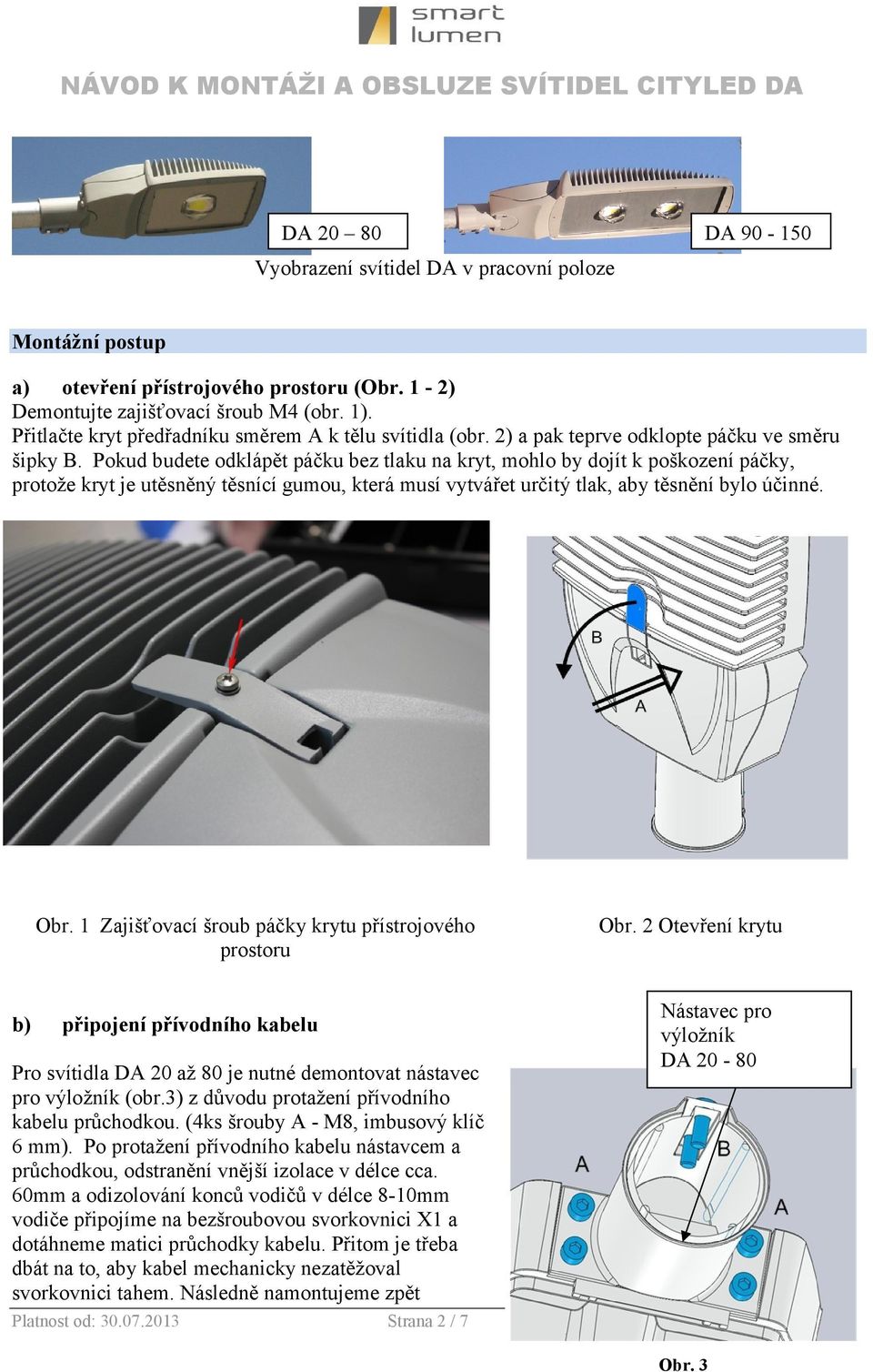

2 DA Vyobrazení svítidel DA v pracovní poloze DA Montážní postup a) otevření přístrojového prostoru (Obr. 1-2) Demontujte zajišťovací šroub M4 (obr. 1). Přitlačte kryt předřadníku směrem A k tělu svítidla (obr. 2) a pak teprve odklopte páčku ve směru šipky B. Pokud budete odklápět páčku bez tlaku na kryt, mohlo by dojít k poškození páčky, protože kryt je utěsněný těsnící gumou, která musí vytvářet určitý tlak, aby těsnění bylo účinné. Obr. 1 Zajišťovací šroub páčky krytu přístrojového prostoru Obr. 2 Otevření krytu b) připojení přívodního kabelu Pro svítidla DA 20 až 80 je nutné demontovat nástavec pro výložník (obr.3) z důvodu protažení přívodního kabelu průchodkou. (4ks šrouby A - M8, imbusový klíč 6 mm). Po protažení přívodního kabelu nástavcem a průchodkou, odstranění vnější izolace v délce cca. 60mm a odizolování konců vodičů v délce 8-10mm vodiče připojíme na bezšroubovou svorkovnici X1 a dotáhneme matici průchodky kabelu. Přitom je třeba dbát na to, aby kabel mechanicky nezatěžoval svorkovnici tahem. Následně namontujeme zpět Platnost od: Strana 2 / 7 Nástavec pro výložník DA Obr. 3

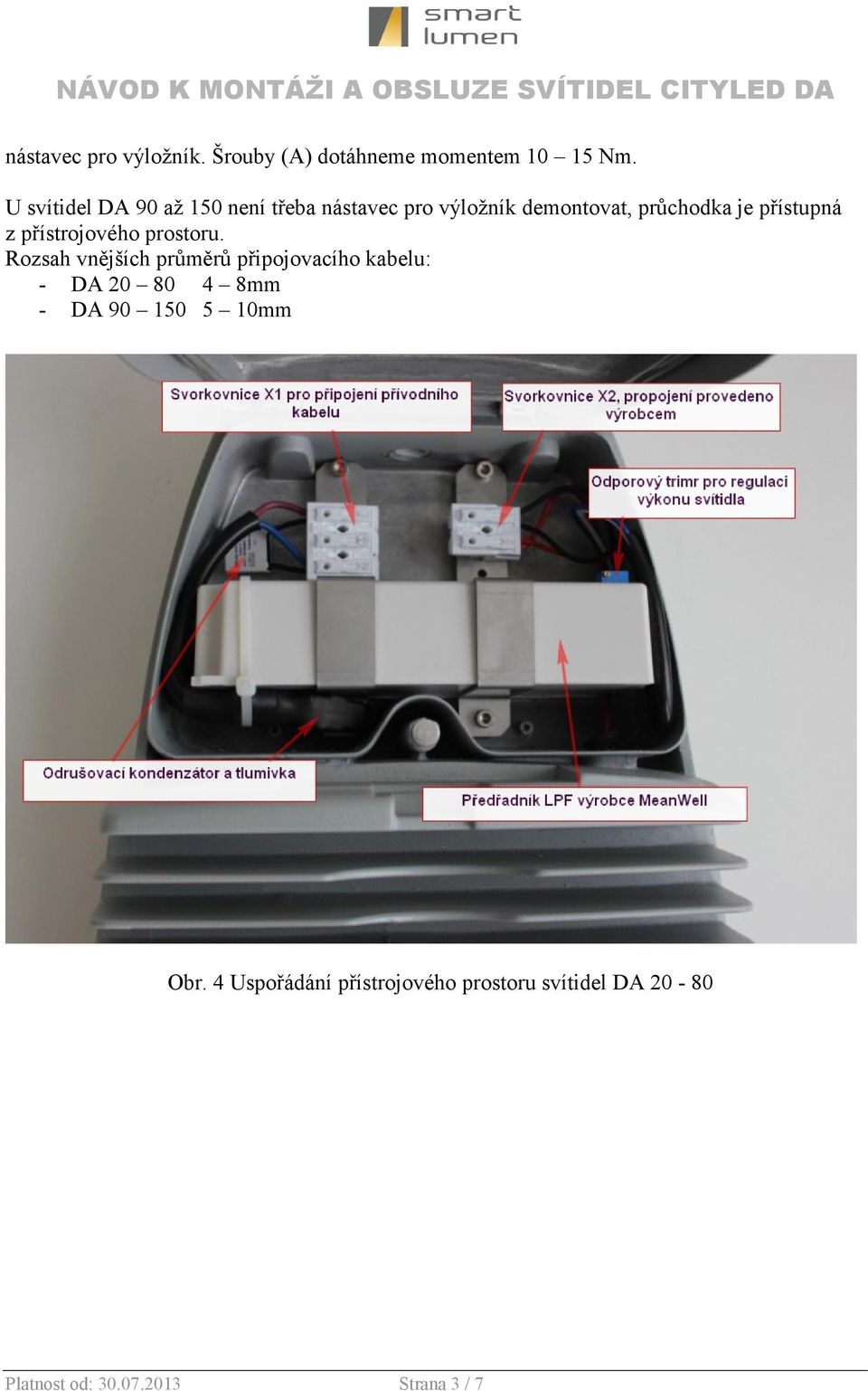

3 nástavec pro výložník. Šrouby (A) dotáhneme momentem Nm. U svítidel DA 90 až 150 není třeba nástavec pro výložník demontovat, průchodka je přístupná z přístrojového prostoru. Rozsah vnějších průměrů připojovacího kabelu: - DA mm - DA mm Obr. 4 Uspořádání přístrojového prostoru svítidel DA Platnost od: Strana 3 / 7

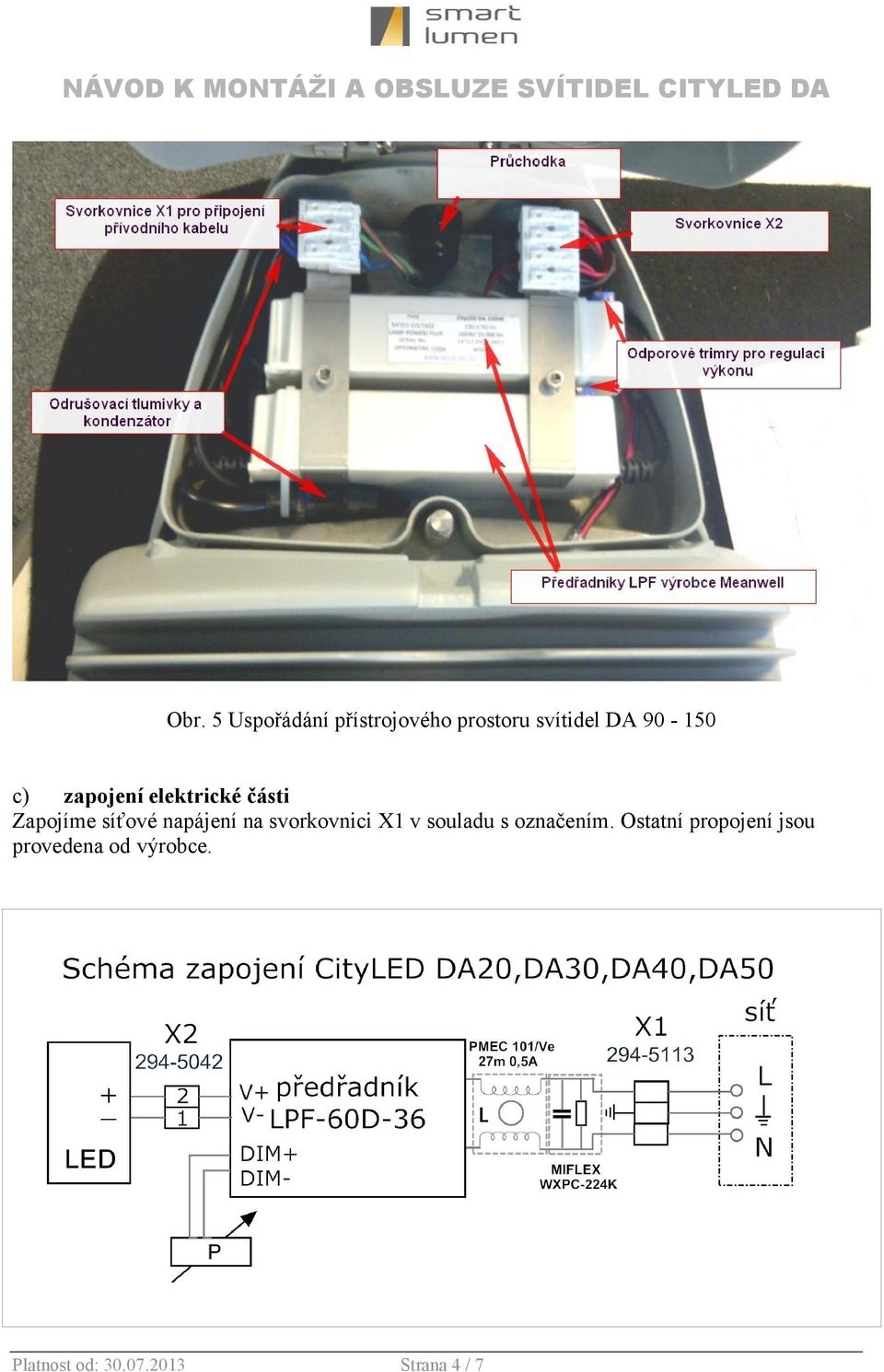

4 Obr. 5 Uspořádání přístrojového prostoru svítidel DA c) zapojení elektrické části Zapojíme síťové napájení na svorkovnici X1 v souladu s označením. Ostatní propojení jsou provedena od výrobce. Platnost od: Strana 4 / 7

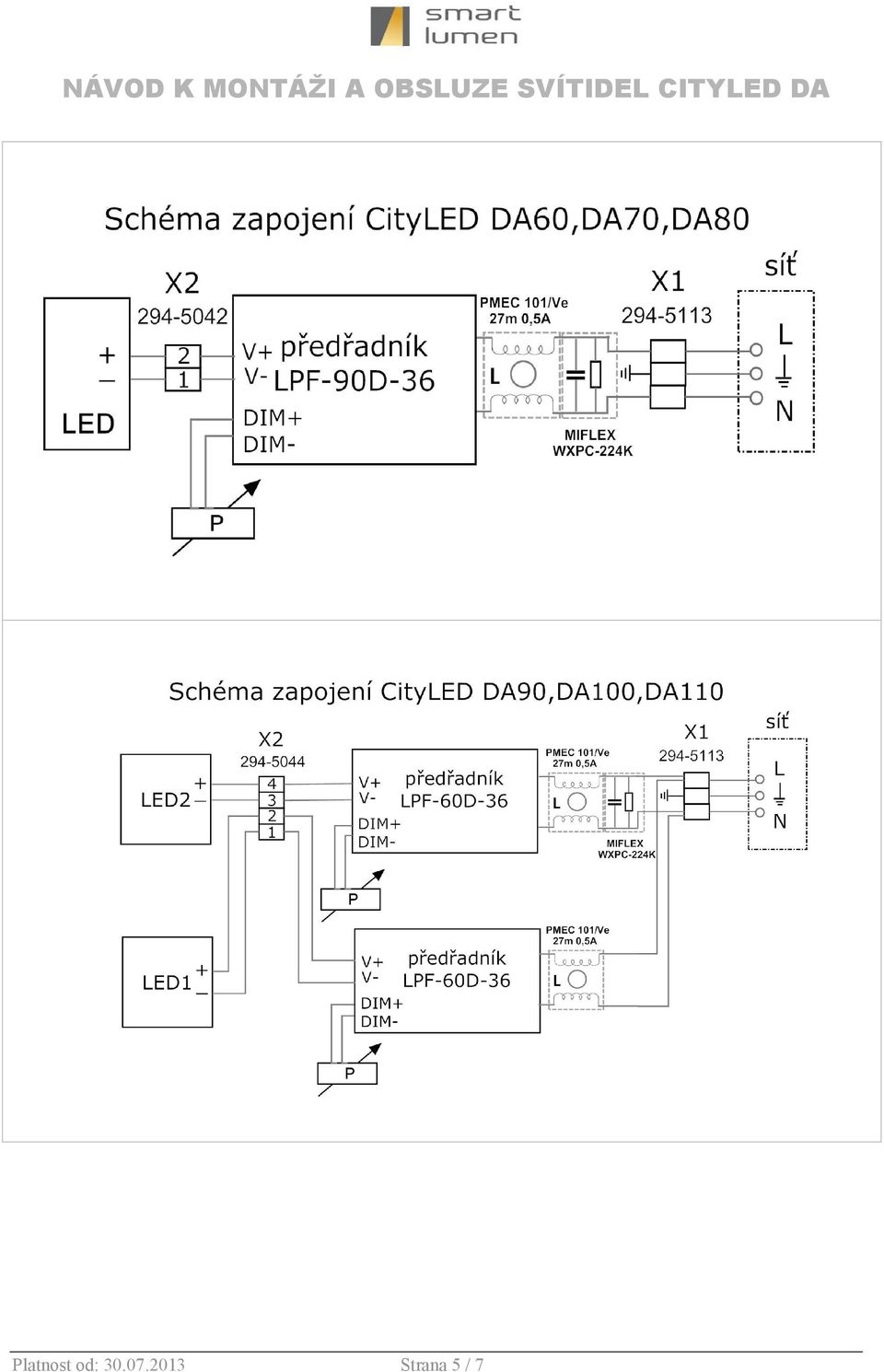

5 Platnost od: Strana 5 / 7

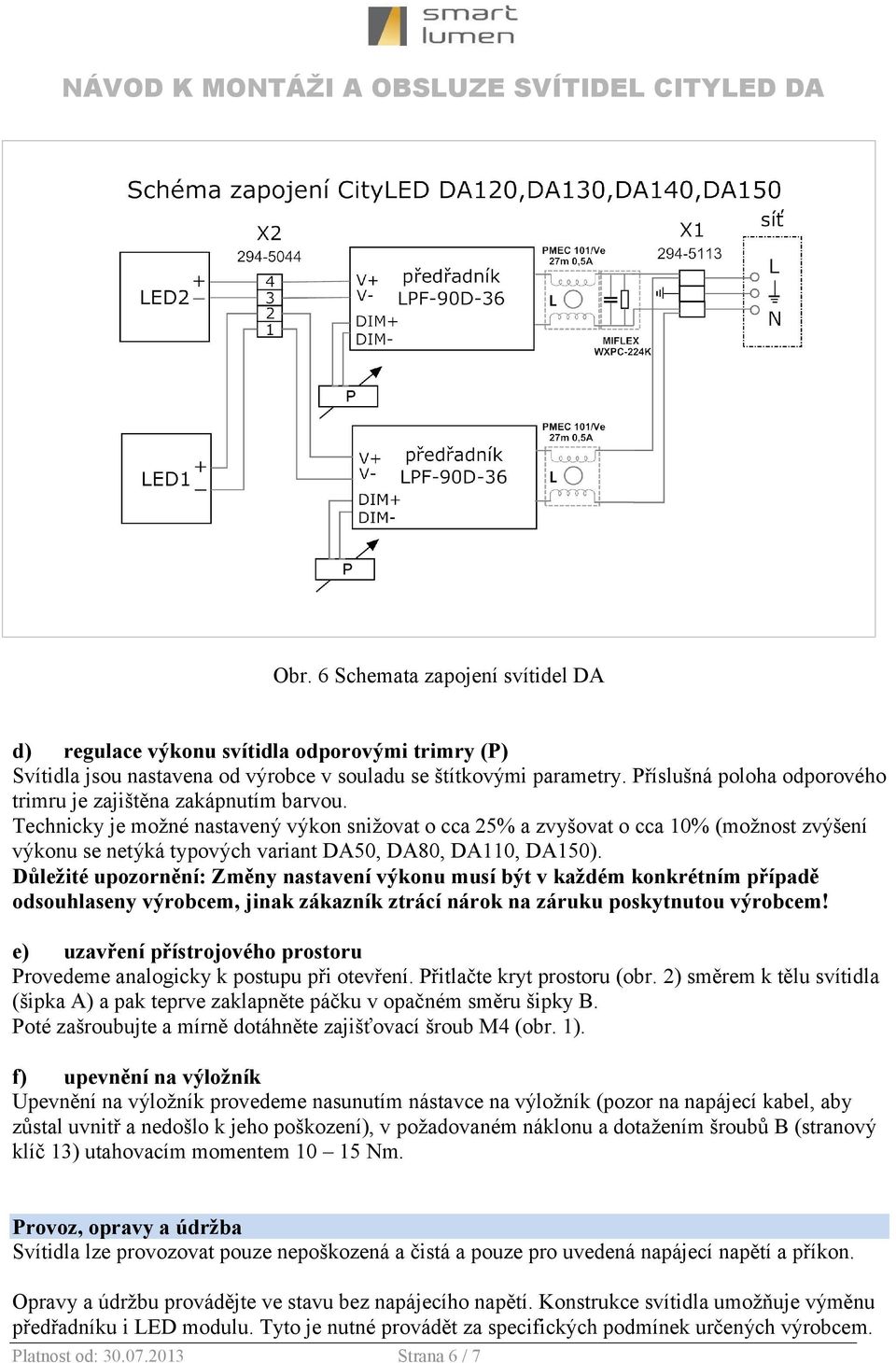

6 Obr. 6 Schemata zapojení svítidel DA d) regulace výkonu svítidla odporovými trimry (P) Svítidla jsou nastavena od výrobce v souladu se štítkovými parametry. Příslušná poloha odporového trimru je zajištěna zakápnutím barvou. Technicky je možné nastavený výkon snižovat o cca 25% a zvyšovat o cca 10% (možnost zvýšení výkonu se netýká typových variant DA50, DA80, DA110, DA150). Důležité upozornění: Změny nastavení výkonu musí být v každém konkrétním případě odsouhlaseny výrobcem, jinak zákazník ztrácí nárok na záruku poskytnutou výrobcem! e) uzavření přístrojového prostoru Provedeme analogicky k postupu při otevření. Přitlačte kryt prostoru (obr. 2) směrem k tělu svítidla (šipka A) a pak teprve zaklapněte páčku v opačném směru šipky B. Poté zašroubujte a mírně dotáhněte zajišťovací šroub M4 (obr. 1). f) upevnění na výložník Upevnění na výložník provedeme nasunutím nástavce na výložník (pozor na napájecí kabel, aby zůstal uvnitř a nedošlo k jeho poškození), v požadovaném náklonu a dotažením šroubů B (stranový klíč 13) utahovacím momentem Nm. Provoz, opravy a údržba Svítidla lze provozovat pouze nepoškozená a čistá a pouze pro uvedená napájecí napětí a příkon. Opravy a údržbu provádějte ve stavu bez napájecího napětí. Konstrukce svítidla umožňuje výměnu předřadníku i LED modulu. Tyto je nutné provádět za specifických podmínek určených výrobcem. Platnost od: Strana 6 / 7

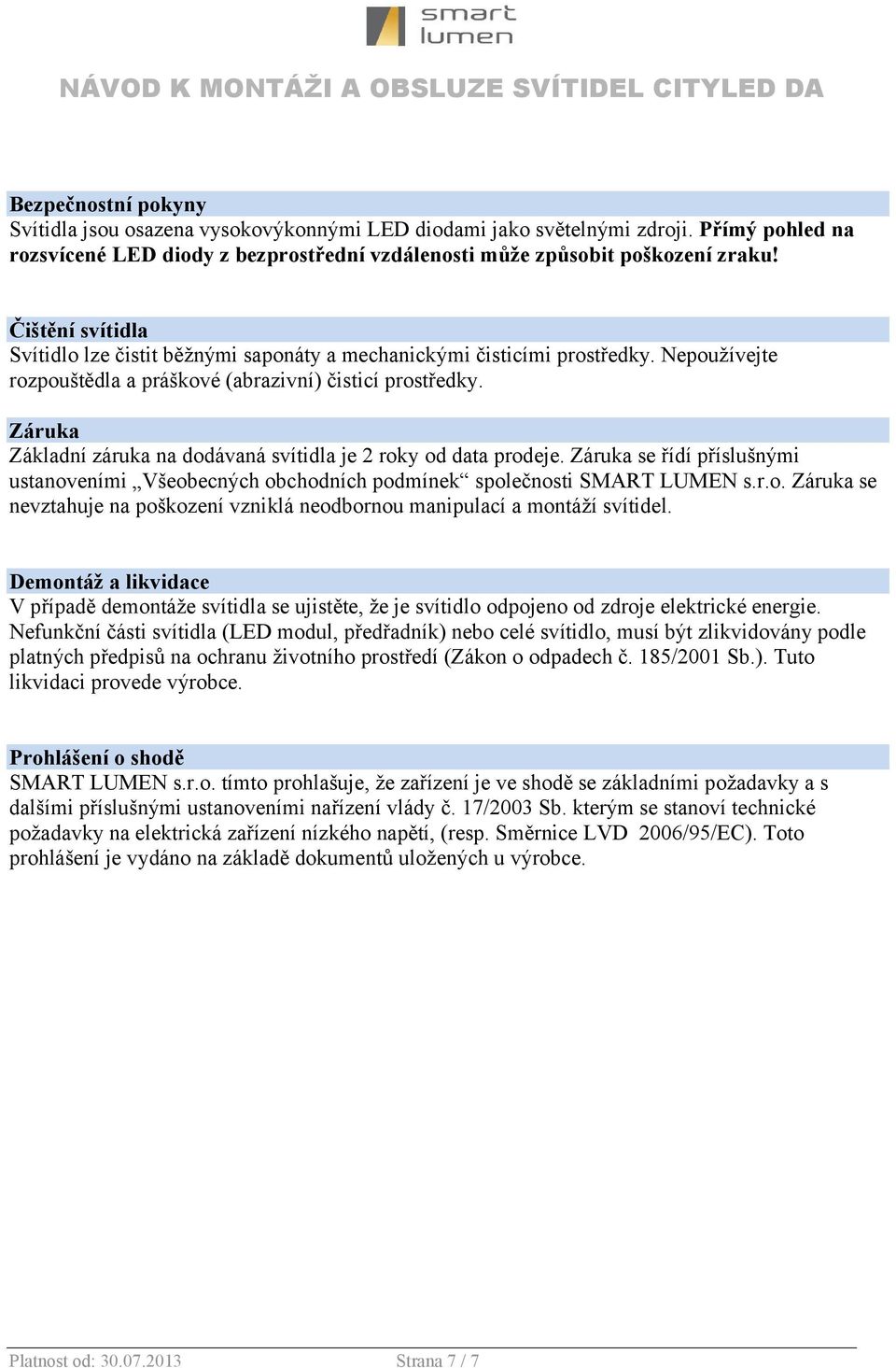

7 Bezpečnostní pokyny Svítidla jsou osazena vysokovýkonnými LED diodami jako světelnými zdroji. Přímý pohled na rozsvícené LED diody z bezprostřední vzdálenosti může způsobit poškození zraku! Čištění svítidla Svítidlo lze čistit běžnými saponáty a mechanickými čisticími prostředky. Nepoužívejte rozpouštědla a práškové (abrazivní) čisticí prostředky. Záruka Základní záruka na dodávaná svítidla je 2 roky od data prodeje. Záruka se řídí příslušnými ustanoveními Všeobecných obchodních podmínek společnosti SMART LUMEN s.r.o. Záruka se nevztahuje na poškození vzniklá neodbornou manipulací a montáží svítidel. Demontáž a likvidace V případě demontáže svítidla se ujistěte, že je svítidlo odpojeno od zdroje elektrické energie. Nefunkční části svítidla (LED modul, předřadník) nebo celé svítidlo, musí být zlikvidovány podle platných předpisů na ochranu životního prostředí (Zákon o odpadech č. 185/2001 Sb.). Tuto likvidaci provede výrobce. Prohlášení o shodě SMART LUMEN s.r.o. tímto prohlašuje, že zařízení je ve shodě se základními požadavky a s dalšími příslušnými ustanoveními nařízení vlády č. 17/2003 Sb. kterým se stanoví technické požadavky na elektrická zařízení nízkého napětí, (resp. Směrnice LVD 2006/95/EC). Toto prohlášení je vydáno na základě dokumentů uložených u výrobce. Platnost od: Strana 7 / 7
